Угол наклона пандуса для инвалидов

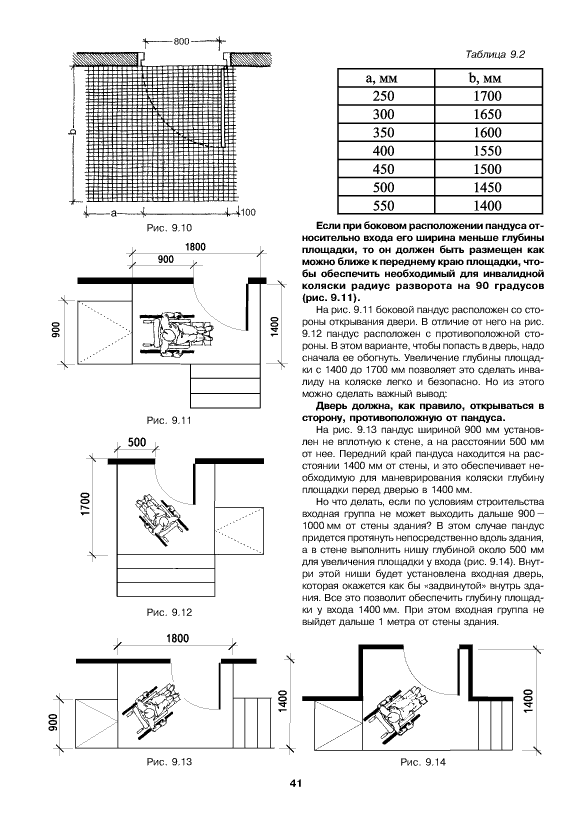

Промежуточные площадки

Немаловажным нюансом для беспрепятственного перемещения колясочников являются промежуточные площадки. При движении по прямой, ширина площадки совпадает с шириной пандуса. Но если трап имеет конструкцию с поворотами на 90 или 180 градусов, в местах разворота должны обязательно присутствовать горизонтальные площадки.

Промежуточные площадки устанавливаются горизонтально к земле.

Они обеспечивают возможность инвалидам развернуть коляску, и поэтому ширина площадок закладывается в проект именно с таким расчетом.

Рекомендуемые решения устройства промежуточных площадок выглядят следующим образом:

1. Прямой пандус без поворотов с минимальной шириной 90 см — оптимальные размеры горизонтальной площадки 90 х 140 см.
2. Спуск с поворотом на 90 градусов шириной 90 см — площадка 140 х 140 см.
3. Пандус для двустороннего движения шириной более 140 см с поворотом на 90 градусов — площадка 140 х 150 см.
4. Устройство с поворотом на 180 градусов — площадка 180 х 150 см.

Размеры пандусов.

При проектировании следует учитывать, что прямоугольная конструкция площадки имеет меньшую зону для разворота коляски, чем скругленная или овальная. Размеры горизонтальных площадок перед входными дверями зависят от их конструкции

Очень важно на проектной стадии проанализировать пути при подъезде к дверям, способы и направления открытия дверей и варианты маневрирования колясок. И уже с этим учетом спланировать размеры и формы площадки перед входом

Элементы пандуса.

Как установить пандус бесплатно

Самостоятельно устанавливать пандус нельзя. Монтаж изделия должен осуществляться с соблюдением требований различных технических регламентов. Кроме того, нужно иметь разрешительные документы на само изделие и установку от руководителя организации, отвечающего за обеспечение обслуживания данного подъезда.

В 2013 г. были внесены поправки в Жилищный кодекс, согласно которым теперь нет необходимости получать согласие 2/3 жильцов на установку пандусов в многоквартирных домах.

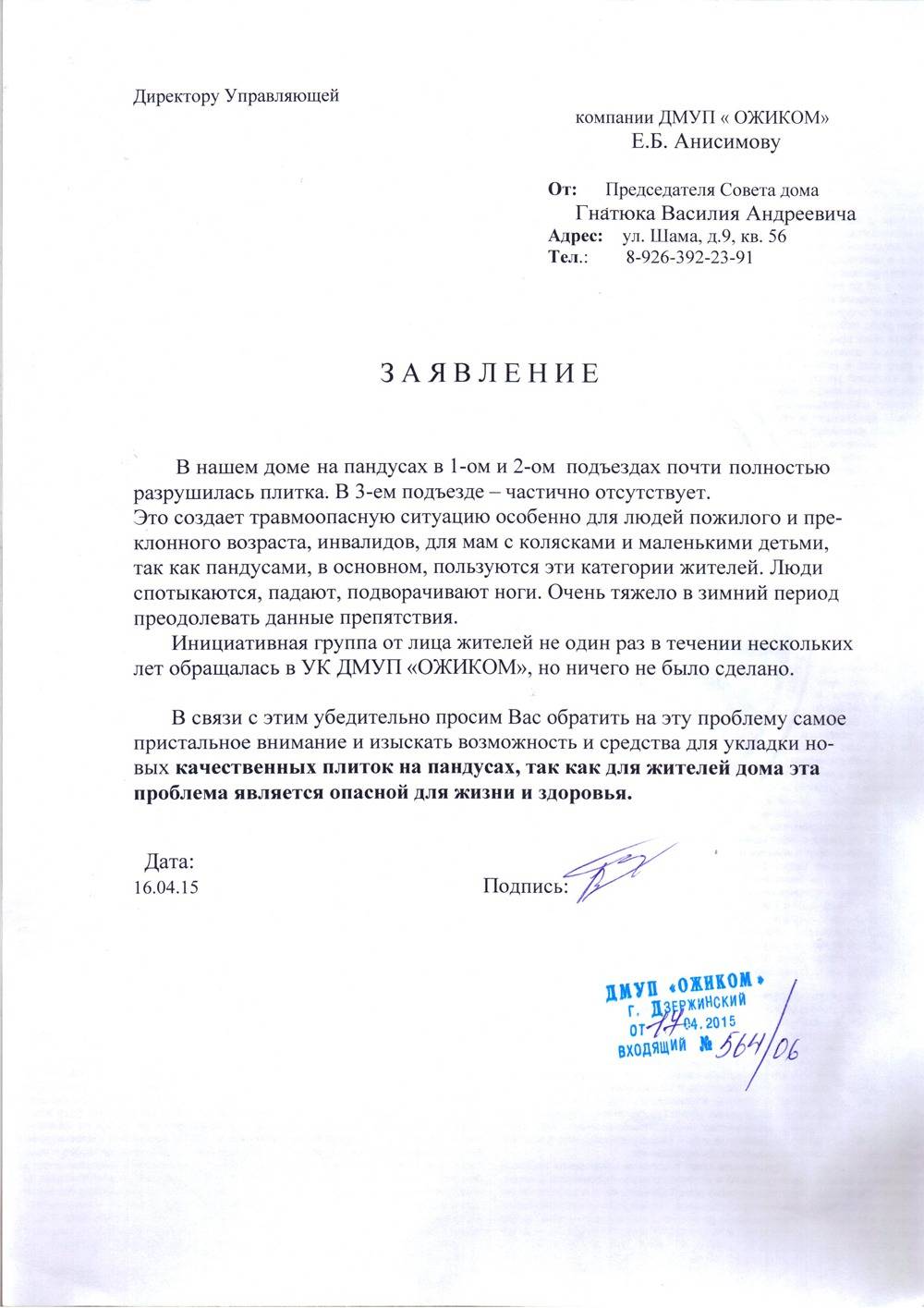

Подача и образец заявления на установку

Чтобы бесплатно установить пандус в подъезде, нужно написать заявление в ЖЭК или управляющую компанию. По жилищному законодательству вопросы содержания и эксплуатации крыльца подъезда относятся к ведению жилищно-эксплуатационных управлений и ТСЖ.

Заявление нужно написать на имя начальника организации в 2 экземплярах.

Документ должен содержать:

• просьбу установить пандус (подъезд, лестница);
• информацию о модели пандуса (стационарный, откидной).

Отправить заявление можно заказным письмом с уведомлением или вручить лично. По закону заявление рассматривается в коммунальной организации в течение 30 дней, после чего выносится решение.

Подача и образец жалобы

Отказать в установке могут по причине узких лестничных пролетов (менее 2,5 м). Однако в этом случае возможна установка откидного пандуса. Если согласие не получено, то следует писать заявление о нарушении прав ответственным лицом в надзорные и правозащитные органы и организации:

• жилищную инспекцию;
• общество по защите прав потребителей;
• прокуратуру района;
• органы местного самоуправления.

К жалобе следует приложить исходное обращение, бумагу с отказом. Обжаловать действия или бездействия должностных лиц можно в суде. В случае, если решение суда не устраивает, можно подать апелляционную жалобу в течение месяца со дня принятия решения суда.

Подача документов онлайн

Подать заявление онлайн в ЖКХ можно через портал Госуслуги, если такая опция доступна в регионе заявителя. На сайте принимаются и рассматриваются не только просьбы граждан, но и жалобы. Для этого нужно зарегистрироваться на портале.

Этапы согласования пандусов в нежилых зданиях и МКД

Стадии согласования пандусов зависят от вида проекта, правового статуса и типа здания. Если пандус предусмотрен проектом строительства нового здания, согласования проходят по следующим этапам:

• государственная или негосударственная экспертиза проекта с оформлением положительного заключения;
• оформление разрешения на строительство через Госстройнадзор;
• получение ЗОС (Заключения о соответствии) после завершения работ;
• оформление разрешения на ввод в эксплуатацию через Госстройнадзор.

В процессе ввода дома в эксплуатацию пандусы, как и другие системы здания, будут проверены специалистами МЧС и Роспотребнадзора. Аналогичный порядок применяется при согласованиях проекта реконструкции.

Согласование перепланировок с обустройством пандусов проходит по-разному. Если пандус проектируется в МКД, согласование будет включать:

• проведение общего собрания собственников, так как работы будут проводиться на общедомовом имуществе;
• в процессе проектирования нужно получить положительное заключение МЧС (на пожарную безопасность) и СЭС (на санитарно-гигиенические нормы);
• обращение с проектом в МосЖилИнспекцию (если работы связаны с изменением фасадов, проект должны согласовать в МосКомАрхитектуре);
• после завершения работ нужно обратиться в МосЖилИнспекцию, получать акт приемочной комиссии;
• для внесения изменений в технический паспорт здания нужно обращаться в БТИ.

Перепланировка в нежилом здании осуществляется без дополнительных согласований, т.е. проект утверждает сам собственник. Если пандус делает арендатор в муниципальном здании, перепланировку нужно согласовывать через ДГИ.

Пандусы нужно устанавливаться и во внутренних зонах зданий для беспрепятственного передвижения по лестницам

Нормативные требования к пандусам (СНиП, ГОСТ)

Выяснить максимальную высоту подъема, длину, ширину и уклон можно в нормативных документах (СНиП, ГОСТ). Нормативы также определяют монтаж пандусов во всех случаях несовпадения горизонталей примыкающих поверхностей более 50 см. При перепаде высот более 200 мм конструкция должна состоять из основных элементов:

• верхней горизонтальной платформы;
• наклонного спуска;
• нижней горизонтальной платформы или ровной прилегающей поверхности с твердым покрытием.

Несоблюдение норм может привести к тяжелым последствием.

Длина

Максимальная высота марша — 80 см, минимальная высота проема (расстояние от пандуса до потолка) — 2 м, максимальная длина конструкции без оборудования площадкой — 10 м.

Ширина

В соответствии с нормативными документами, ширина конструкции при одностороннем движении должна быть 150 см, при двустороннем — 180 см. Минимальная ширина — 85-90 см.

Ширина откидных пандусов

Откидные конструкции состоят из полозьев и дорожек с односторонним устройством поручня. Полозья выполнены из гнутых профилей, напоминающих букву «П», которые соединены пластинами из стали. Конструкция откидывается при необходимости, а в другое время находится в собранном состоянии.

Откидывается дорожка от стены, поручень находится со стороны лестницы. При установке обязательно учитывают ширину пандуса, которая равна в осях полозьев 78 см. Стык жестко прикрепляется к стене специальным соединением. Крепеж рассчитан на нагрузку, которая в 2 раза превышает средний вес человека в инвалидном кресле.

Уклон

Нормативы предусматривают уклон дорожки для въезда не более 5%, общая длина подъема — 36 м (3 м по высоте). Поперечный уклон не может быть больше 2%. Однако для некоторых случаев нормативная документация предусматривает угол наклона больше:

• для пандусов в зданиях общественного пользования уклон может быть 8% при перепаде высот, не превышающим 0,5 м, и длине спуска 6 м;
• при перепаде высот не более 20 см допустимо 10%.

Перепад высот рассчитывается между площадками, которые расположены горизонтально. Допускается уклон 5%, максимальный — 18% (разрешается только при отсутствии возможности сделать меньший угол).

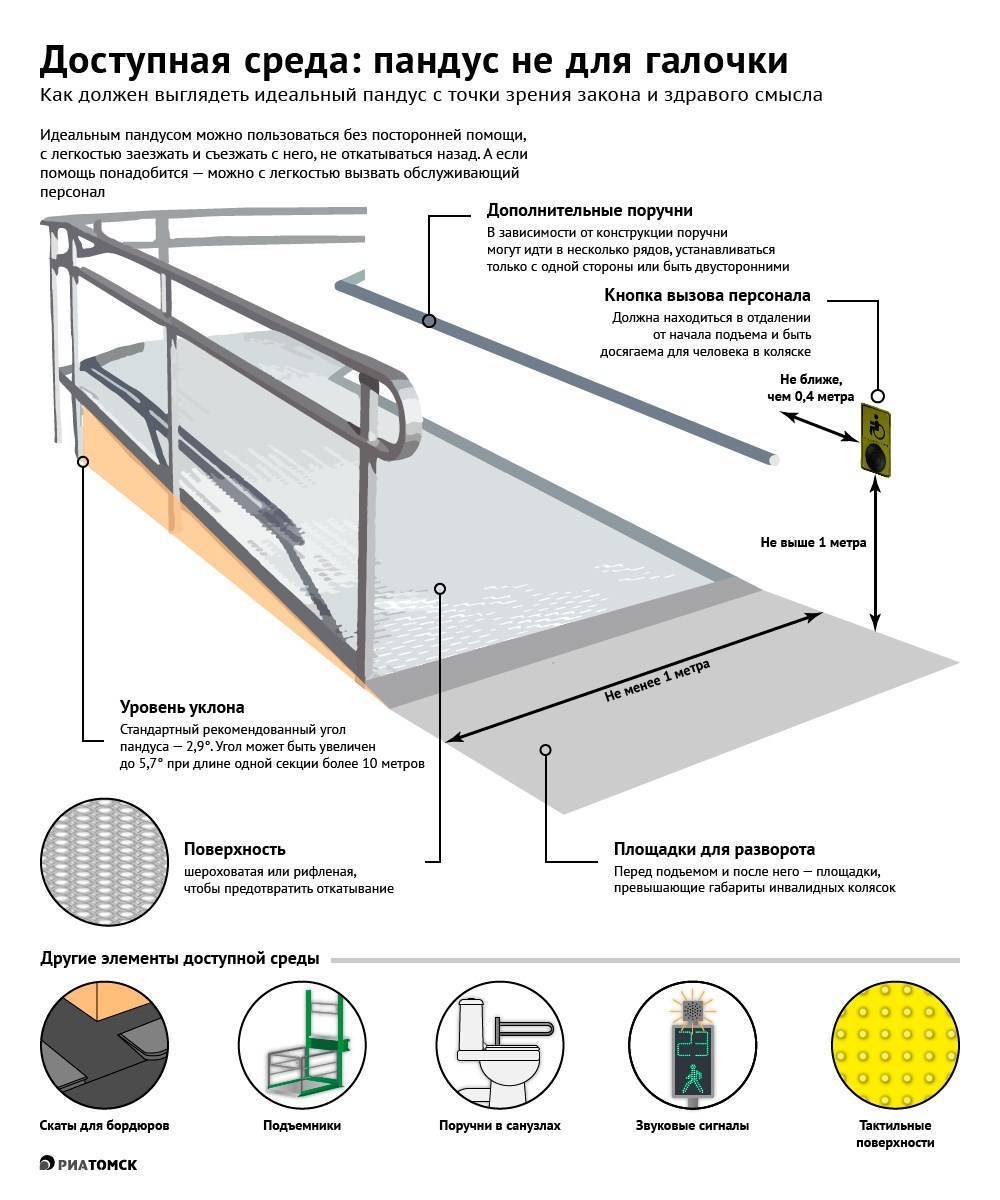

Поручни

Важным элементом являются перила. Они монтируются с 2 сторон дорожки для спуска. Высота установки — 65-90 см

Перила важно выполнять из прочных материалов, которые препятствуют скольжению ладоней. Стальные поручни неудобны в зимний период

Лучше всего использовать пластиковые, резиновые или деревянные.

Поручни устанавливаются таким образом, чтобы они не уменьшали ширину дорожки. Крепления выполняются жестко, т.к. на них будут оказаны достаточно высокие нагрузки. Поручни могут отсутствовать только на временных и съемных пандусах.

Расстояние между поручнями, согласно правилам, должно быть 0,9-1 м. Перила могут выступать за пределы дорожки только на 0,3 м. Приемлемая толщина составляет 4-6 см. Перила должны быть округлыми. Минимальное расстояние от поручня до гладкой стены составляет 4,5 см, до шероховатой — 6 см. На внешних поверхностях перил должны быть установлены рельефные знаки, которые предупреждают об окончании поручня.

Согласно ГОСТу, поручни необходимы, если пандус имеет подъем высотой больше 150 см или проекцию марша более 180 см. В конце и начале спуска предусматривают горизонтальные площадки не менее 30 см.

Материал

Конструкция должна выдерживать больше 100 кг, а поверхность должна быть шероховатой, тогда не будет скользить ни коляска, ни обувь. Конструкции пандусов и ограждений должны быть выполнены из несгораемых материалов с пределом огнестойкости не менее 2 часа. Алюминиевые модели — наиболее дешевые, надежные и долговечные изделия.

Определение угла наклона

Правильный уклон пандуса – один из ключевых моментов обустройства удобного сооружения для инвалидов. Так как определение уклона в нормативных требованиях представлено различными способами, рассмотрим их подробнее:

Несмотря на жесткие требования строительных правил, иногда разрешается нестандартный наклон. Он приемлем в следующих ситуациях:

• В случае временного обустройства пандуса (при ремонте или реконструкции здания), если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12, что эквивалентно 4,8 о .
• Если высота сооружения не достигает 0,2 м, уклон допустим в пропорции 1:10, что составляет 10% или 5,7 о .

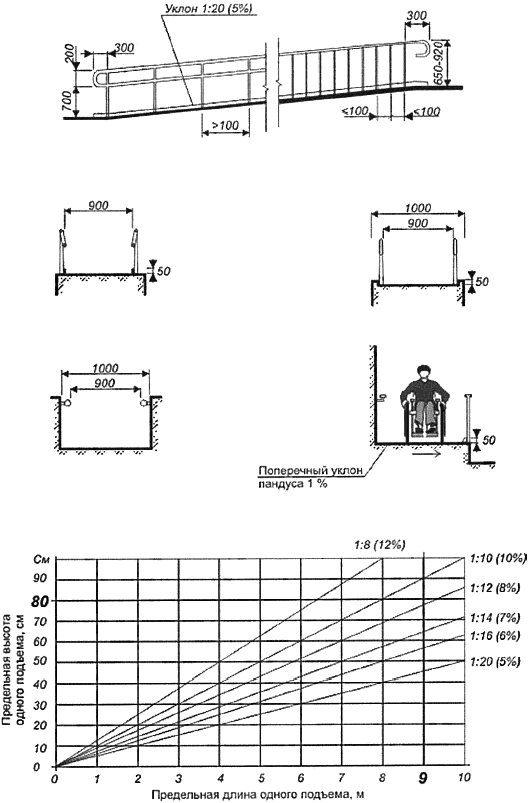

Обобщение изложенных требований наглядно представлено в следующей таблице:

Нормативная документация

Безопасность и удобство передвижения является приоритетным направлением при установке пандуса. Для этого нормативной документацией разработаны требования, соблюдение которых обязательно при монтаже конструкции. К основным характеристикам пандуса относится:

• допустимый угол уклона;
• ширина и длина сооружения;
• размеры площадок для удобного подъезда инвалидных колясок;
• наличие поручней.

Эти и многие другие условия подробно изложены в СНиП и ГОСТ.

СНиП 35-01-2001

Требования СНиП касательно пандусов для инвалидов содержат следующие пункты:

• Максимальная высота подъемного сооружения (одного марша) не должна превышать 0,8 м. Угол наклона при этом должен быть меньше 8%. Если перепад высоты менее 0,2 м, допустимый уклон составляет 10 %.
• Для перемещения инвалида колясочника в одностороннем порядке ширина пандуса может быть 1,0 м, при необходимости организовать двустороннее движение ширина увеличивается до 1,8 м.
• Размер площадки для разворота инвалида на горизонтальном участке пандуса – не менее 1,5 м.

Кроме этого, СНиП регламентируется:

• Требования к материалу, из которого оборудуются пандусы. Нижний предел их огнестойкости составляет R60, для ограждающих элементов – R120.
• Оснащение конструкций выше 0,45 м поручнями. Высота ограждающих элементов – 0,7 и 0,9 м. Их размер превышает длину пандуса на 30 см с обеих сторон.
• На расстоянии 60 см перед наклонной поверхностью участок должен быть рифленый или обладать контрастной окраской.

Выполнение требований СНиП также предусматривает наличие вдоль пандуса бортиков высотой 5 см, чтобы предупредить соскальзывание трости ил ноги инвалида.

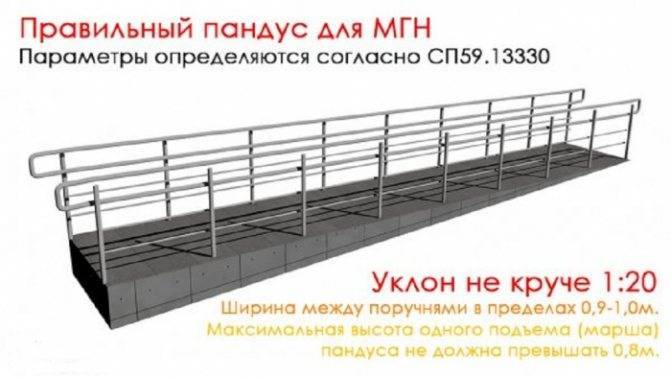

СП 59.13330

Свод правил 2012 г. является переработанной и измененной версией СНиП от 2001 г. В нем ужесточились требования по оборудованию пандусов для инвалидов колясочников. Ключевыми моментами, заслуживающими внимания, являются:

Новые требования предусматривают уклон конструкции не более 5%. В предыдущей версии СНиП этот показатель составлял 8% (пропорция 1:12). Поэтому, если технический заказ не указывает на соблюдение требований СП 59.13330, руководствуются СНиП 2001 г., так как этот документ является приоритетным.
Длина подъемного сооружения для инвалидов (одного марша) должна составлять не более 9,0 м.
Ширина между поручнями не менее 0,9 м

Внимание! Если общее расстояние для подъема инвалида превышает 36,0 м, или высота сооружения планируется более 3,0 м, следует позаботиться об установке подъемного устройства.
Относительно горизонтальной площадки для разворота в коляске также существуют отличия от СНиП 2001 г. Минимальные размеры допускаются 1,5х1,5 м, расстояние между ограждающими поверхностями в зоне интенсивной эксплуатации составляет 2,1х2,1 м.
Предусмотрено двустороннее ограждение пандусов поручнями

Расстояние от поверхности – 0,7 м или в пределах 0,85-0,92 м. При этом обязательно соблюдение требований ГОСТ Р 51261 относительно обустройства опорных конструкций стационарного типа.

Требования по обустройству площадок перед пандусами:

• Сооружение должно обладать навесом и водоотведением.
• При вероятности обледенения желательно обеспечить подогрев платформы.
• Минимальные размеры места разворота инвалида в коляске 2,0х1,4 м или 1,85х1,5 м (с учетом открытия дверей наружу).

ГОСТ Р 51261-99

Требования ГОСТ касаются обустройства пандуса поручнями. Их наличие обязательно, если высота сооружения выше 15 см, а горизонтальная наклонная поверхность превышает 1,8 м. Причем конструкция для инвалидов оборудуется поручнями с обеих сторон. Их размеры превышают наклонную плоскость по 300 мм с каждого края. Поручни должны обладать округлыми формами на конце или иметь прочное крепление к полу.

Существует и другая нормативная документация, предусматривающая ответственность за отказ в установке пандуса или его ненадлежащее обустройство. Основополагающим можно считать Постановление ГД РФ № 175 от 17.03.11 г., на базе которого регионы обязаны разработать собственный пакет законодательных актов, облегчающих процесс передвижения инвалидов.

Какой должен быть угол наклона по СНиП

Проектирование пандусов – работа, в которой учитывают ряд нюансов. Основным является угол наклона. Слишком крутой угол осложнит возможность подъема на коляске, пологий – вызовет проблемы с протяженностью пологой дорожки.

Поверхности с наклоном конструируют с расчетным углом наклона определенной величины, указанной в ГОСТ:

• рассчитывают угол наклона пандуса соотношением высоты и длины;
• для перемещения инвалидных колясок расчетная величина угла наклона до 5%. В градусах это 2,86;
• в определенных случаях угол наклона можно увеличить не более чем на 3%, но только при условии недолгого пользования устройством.

Перепад высот пандуса не должен превышать в любом месте более 50 см, длина полового полотна без поворотов не более 600 см.

Нормативный расчет ­уклона пандуса для ин­валидов

Одним из главных принципов Конвенции ООН о правах инвалидов является включение в общественную жизнь людей с ограниченными возможностями, что подразумевает обеспечение равных возможностей и доступности. На привычном бытовом уровне это организация одинаковой свободы перемещения как для обычных здоровых людей, так и маломобильных.

Самый простой пример – устройство пандусов и подъездов для людей, передвигающихся в коляске. Нормы уклона пандуса ­для инвалидов должны строго выполняться.

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

• Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы:
  • стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы,
  • откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
• Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
  • телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций,
  • рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется,
  • ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

Новые нормы уклона па­ндуса для инвалидов

Безопасность передвижения для маломобильной группы населения контролирует ГОСТ, СНиП и СП 59.13330-20­12. Рассчитывают габариты сооружения исходя из этих правил. Нормативными параметрами служат:

• величина уклона,
• размеры конструкции,
• величина площадки – насколько возможен и удобен проезд в коляске,
• наличие поручней.

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

• Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
• При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.

• Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
• Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
• Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
• Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

Уклон пандуса для инв­алидов СП 59.13330-20­12

Новые правила, описываемые в СП 59.13330-20­12, ужесточают требования к такого рода сооружениям.

Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-20­12 , то максимальный уклон па­ндуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП.
Ширина между ограждением – не менее 0,9 м

Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам.
Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м.
Ограждение спуска производится с двух сторон.
Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.

ГОСТ 51261-99

Регламентирует в основном обустройство ограждений.

• Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
• Перила должны наличествовать с обеих сторон пандуса для инвалидов.

Нормативный расчет ­уклона пандуса для ин­валидов Информация о допустимых и максимальных нормах об уклоне пандуса об инвалидов.

Как сделать пандус самостоятельно

Установка откидного пандуса для инвалидов в подъезде согласования от жильцов не требует. По закону каждый человек с ограниченной способностью к передвижению имеет право на создание условий, позволяющих ему перемещаться по своему дому. Единственное правило заключается в том, что установленная конструкция не должна создавать помех другим людям, проживающим в этом подъезде.

Чертеж пандуса.

Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.

К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.

Необходимые материалы и инструмент

Для изготовления двухколейного откидного пандуса для подъема на площадку первого этажа потребуется приобрести:

• два гнутых металлических швеллера № 18-24 с толщиной стенки 3-4 мм или 4 неравнополочных уголка 100х65 мм длиной равной длине лестничного марша;
• профильная труба 25х50 мм длиной ¾ лестницы;
• 3 стальные дверные петли;
• 2 метра профильной трубы 25х32 мм;
• полоса стальная 50х2,5 мм – 0,5 метра;
• анкерные болты для крепления конструкции к стене;
• поворотную или сдвижную защелку;
• сварочные электроды.

Обратите внимание, что для изготовления пандуса рекомендуется использовать не тяжелый горячекатаный, а гнутый тонкостенный швеллер. Он значительно легче, а его жесткости и прочности вполне достаточно для того, чтобы выдержать вес коляски и человека без прогиба

С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию.

Швеллера.

Из инструмента необходимо иметь сварочный аппарат, болгарку, перфоратор, молоток и монтировку.

Порядок выполнения работ

Положите швеллер на лестницу таким образом, чтобы его плоскость соприкасалась со всеми ступенями, а нижний край упирался в пол входной площадки подъезда. Сделайте отметки уровня верхней ступени, пустого пространства ниже первого и последнего подступенков, а так же в посередине между двумя последними отметками.

В этих трех местах будут приварены соединительные перемычки из профильной трубы, они не должны упираться в ступени лестничного марша. После этого:

1. приложите второй швеллер к размеченному, скопируйте отметки и обрежьте болгаркой лишнюю длину;
2. положите швеллера широкой полкой вверх таким образом, чтобы центральные продольные оси соответствовали расстоянию между колесами инвалидной коляски;
3. измерьте расстояние между внешними краями швеллеров и добавьте к этой величине 300-400 мм, в результате вы получите размер заготовок для соединительных поперечных перемычек;
4. отрежьте от профильной трубы 25х32 мм три куска необходимой длины и с одного края приварите к ним Т-образные поперечины из такой же трубы, по длине равные размерам поворотных петель;
5. приварите петли одной стороной к поперечинам;
6. положите заготовки перемычек на ранее нанесенные отметки так, чтобы один край совпадал с краем швеллера, а второй, с поперечиной, выходил за пределы конструкции на 30-40 см;
7. приварите перемычки к швеллерам;
8. положите на лестницу широкой стороной к стене профильную трубу 25х50 мм и с помощью анкерных болтов надежно закрепите ее;
9. приставьте собранный поворотный каркас пандуса к закрепленной трубе петлями и сделайте несколько сварочных прихваток;
10. после этого поднимите пандус вертикально и выполните окончательную приварку петель к трубе;
11. для ровного съезда со швеллера приварите на его краях небольшие плоские пластины по уровню пола;
12. на последнем этапе устанавливается фиксирующая защелка или задвижка, монтаж которой зависит от ее конструкции;
13. после окончания монтажа все элементы пандуса необходимо покрыть грунтом и покрасить.

Как видим из инструкции монтаж поворотного пандуса в подъезде пандуса не отличается особой сложностью, но для выполнения работ необходимо обладать сварочными и слесарными навыками.

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

• Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
• При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.

• Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
• Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
• Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
• Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

Ограждение пандуса для инвалидов – забота о маломобильных гражданах

Если понаблюдать за жизнью жителей любого города Западной Европы – бросается в глаза количество пенсионеров и людей на инвалидных колясках. Они свободно перемещаются, и создается впечатление, что им совсем не в тягость их положение.

В нашей стране таких людей почти не видно. И совсем не потому, что их нет, а потому, что просто выехать из дома для них проблема, которую решить самостоятельно сложно. Как решается этот вопрос? Изучаем вместе!

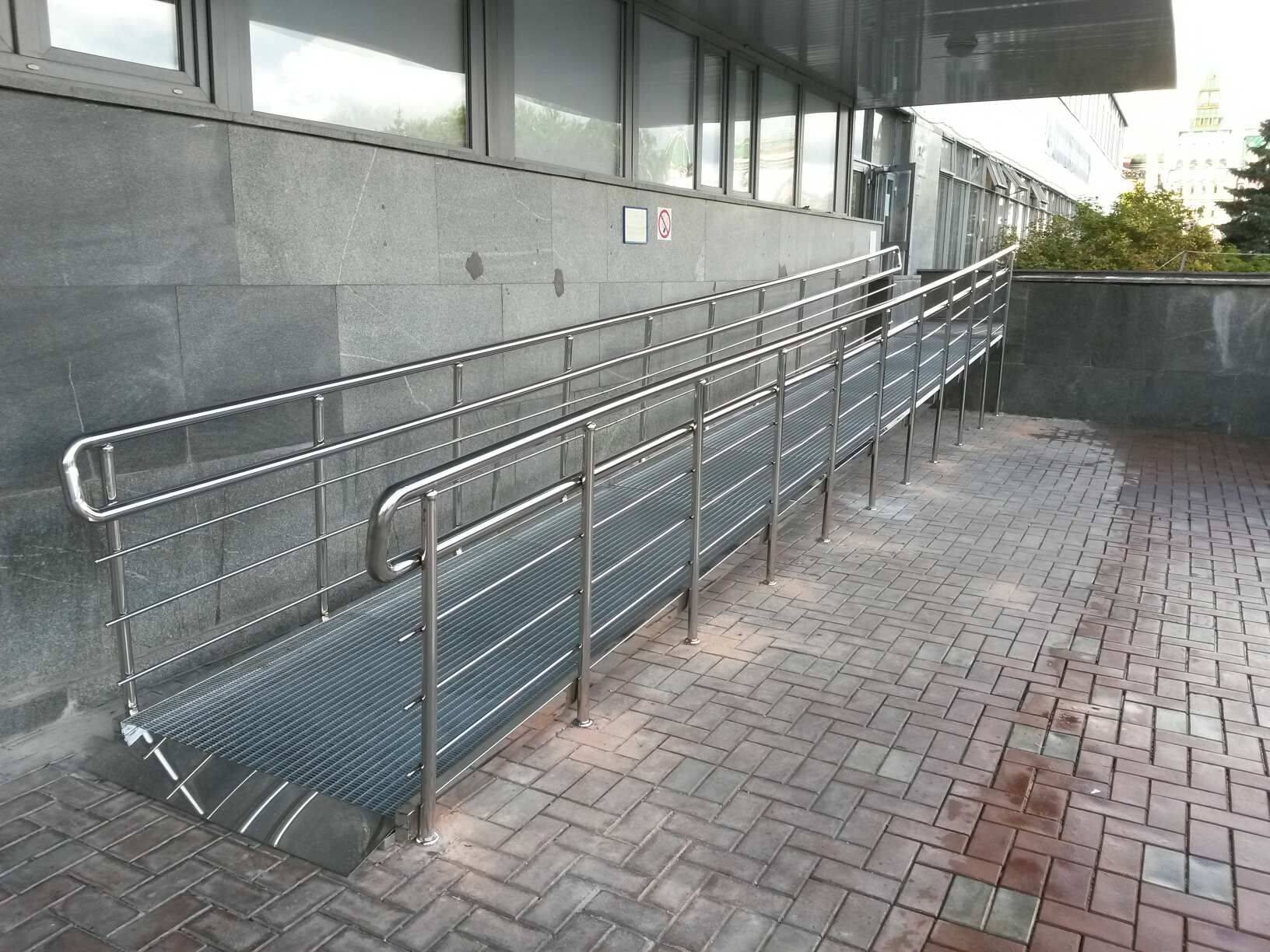

Фото – Пандус у общественного здания

Пандус – общая информация

Начать изучение данной темы важно с определения основных понятий. В данном случае их два:

В данном случае их два:

1. Маломобильные группы населения (МГН). В эту категорию включают не только инвалидов-колясочников, а всех людей, которые испытывают трудности, передвигаясь самостоятельно. К ним относятся, пенсионеры, женщины на поздних сроках беременности или с колясками для детей.
2. Пандус или наклонная площадка. Сегодня это один из обязательных элементов в архитектуре здания. Предназначен он для спуска – подъема МНГ.

С 2009 г. в Российской Федерации действует постановление обязывающее оборудовать общественные помещения пандусом.

Законодательство

На законодательном уровне требования к наличию, размещению и параметрам пандуса и ограждений для него, содержатся в следующих документах:

• Строительные нормы и правила СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения. Общие положения». Нормы действуют с сентября 2001г.
• ГОСТ 51630-2000 «Платформы подъемные с вертикальным и наклонным перемещением для инвалидов. Технические требования доступности». Стандарт действует с июля 2000г.
• ПБ 10-403-01 «Правила устройства и безопасной эксплуатации платформ подъемных для инвалидов». Положения действуют с ноября 2001 г.

Пандус – техническая информация

Конструкция пандуса

Пандус – это приспособление для передвижения, состоящее из трех частей:

1. горизонтальная подъездная площадка, которая в обязательном порядке должна обустраиваться в начале конструкции,
2. поверхность пандуса, расположенная под наклоном,
3. горизонтальная выездная площадка. Она завершает конструкцию.

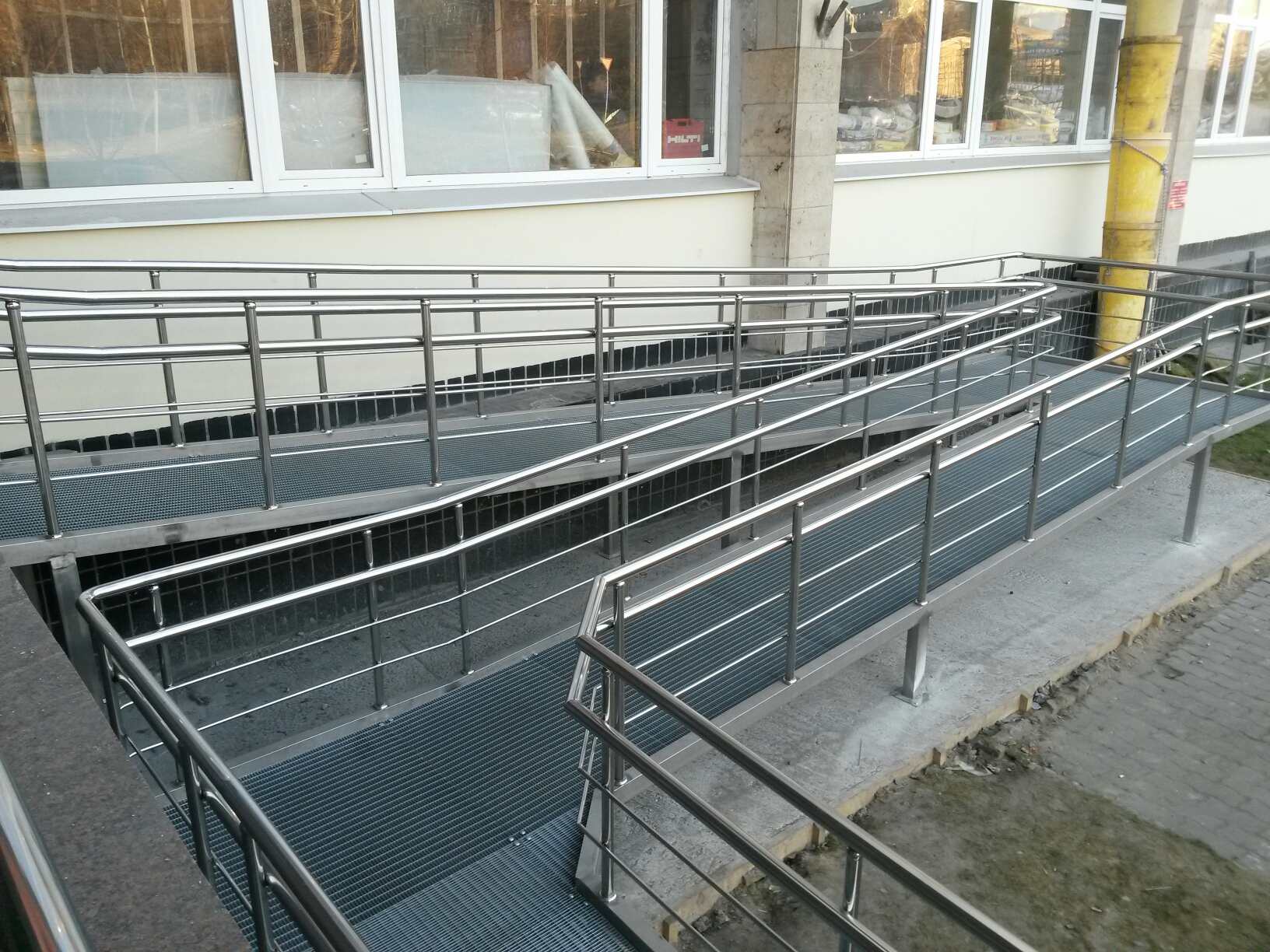

Фото – Конструкция пандуса

В случае необходимости может быть оборудована дополнительная площадка, предназначенная для совершения поворота и ограждение пандуса.

Обратите внимание. Минимальная длина подъездных площадок не менее метра

Иначе будет усложнено движение по пандусу.

Требования к пандусу

Требования определены в строительных нормах, государственных стандартах, требованиях по проектированию и безопасной эксплуатации пандусов, предназначенных для маломобильных групп населения.

Они регламентируют следующие параметры конструкции:

1. Материал.

• • для изготовления несущего каркаса пандуса должен применяться негорючий материал. Предел огнестойкости > R60. Этот показатель показывает продолжительность времени в минутах, от момента возгорания, до начала деформирования,
  • для покрытия полотна используется перфорированный металл, кафельная плитка, асфальт, бетон.

Обратите внимание

Важно обеспечить достаточную шероховатость поверхности. В противном случае возможно скольжение коляски

В противном случае возможно скольжение коляски.

Обратите внимание. Полотно должно быть обеспечено системой подогрева или перфорацией

Это необходимо, чтобы избежать обледенения поверхности в зимнее время года.

1. Угол наклона. Вполне логично, что чем больше угол наклона, тем длиннее должно быть полотно для перемещения. Уклон может обозначаться двумя способами:

СНиП от 2001 года

СНиП включает в себя такие требования:

• Если конструкция сооружается для однополосного движения, ее ширина может достигать 100 см, для двухстороннего перемещения допустима ширина в 180 см.
• Ширина места разворота выполняется 150 см.

Помимо основных характеристик, СНиП регламентирует следующие показатели:

• Материал должен иметь порог огнестойкости не ниже R60, для поручней и ограждений этот показатель R120.
• Конструкции выше 45 см обязательно должны иметь пандусы. Габариты ограждений должны быть не менее 70 и 90 см.
• Приступок перед наклонной частью конструкции должен иметь рельефную поверхность или цветовое обозначение.

Для предотвращения скольжения человека, по краю марша должны быть борта в 50 мм высотой.

Для предотвращения скольжения ноги или трости передвигающегося человека, по краю марша должны быть борта в 50 мм высотой.
