Водородное отопление в частном доме своими руками

Особенности отопления водородом

Данный вид обогрева был разработан итальянскими инженерами. Результатом их работы стал прибор, которые не только не выделял вредные вещества в атмосферу, но и практически не создавал шума. И для изготовления котла не требовалась жаропрочная стали или чугун, поскольку температура внутри агрегата была невысокой.

Как уже было сказано выше, в результате таких химических реакций вредные вещества в атмосферу не выделяются, а потому не требуется и сложная система их отвода. Да и получение сырья в настоящее время не представляет собой такой серьезной проблемы, как раньше. Что же касается расходов, то, помимо самого топлива, это обычно еще и электроэнергия для бесперебойной работы водородного котла.

Плюсы и минусы водородного отопления дома

Подобные системы отопления в последнее время становятся все более и более популярными, благодаря таким достоинствам, как:

• Отсутствие вредных выбросов в атмосферу.
• В низкотемпературных системах нет огня, так как тепло является результатом химической реакции. При соединении кислорода и водорода получается вода и тепло, которое и передается теплообменнику. В результате чего теплоноситель не нагревается выше сорока градусов по Цельсию, что является идеальной температурой для системы «теплый пол».
• Экономичность – больше сэкономить вам позволит только использование газовых котлов, но такой вид отопления далеко не всегда доступен в сельской местности даже сейчас.
• Кроме того, это позволяет в перспективе снизить расход таких не возобновляемых ресурсов, как газ или нефть.

Но минусы у водородного отопления тоже есть:

1. Лучше всего использовать только низкотемпературные варианты таких приборов, поскольку топливо является взрывоопасным веществом.
2. Непросто пока найти высококвалифицированного специалиста для грамотной установки и обслуживания таких устройств.

Устройство и принцип работы водородной установки для отопления дома

В результате реакции водорода и кислорода получается воды и выделяется значительное количество теплоты. Для такого процесса, характеризующегося высоким КПД (более 80 процентов), требуются большие емкости. Кроме того, нужно постоянно подключение к источнику воды, роль которого обычно играет водопроводная система дома; электричество для электрохимической реакции электролиза, наличия и постоянного обновления специальных катализаторов.

Данный процесс должен сопровождаться контролем со стороны человека и соблюдением все требований безопасности. Хотя таковых и гораздо меньше, чем в случае с газовым отоплением. Обычно требуется лишь периодический визуальный контроль процесса.

Если вы хотите создать подобную систему своими руками, то вам для этого, как минимум, понадобиться:

1. водородный генератор;
2. горелка;
3. котел.

Первое устройство необходимо для электролиза – разложения воды на компоненты, с использованием электричества и катализаторов. При помощи горелки создается открытое пламя. Котел же используется как теплообменное устройство. Все эти составляющие можно приобрести в магазинах, и собрать систему самостоятельно.

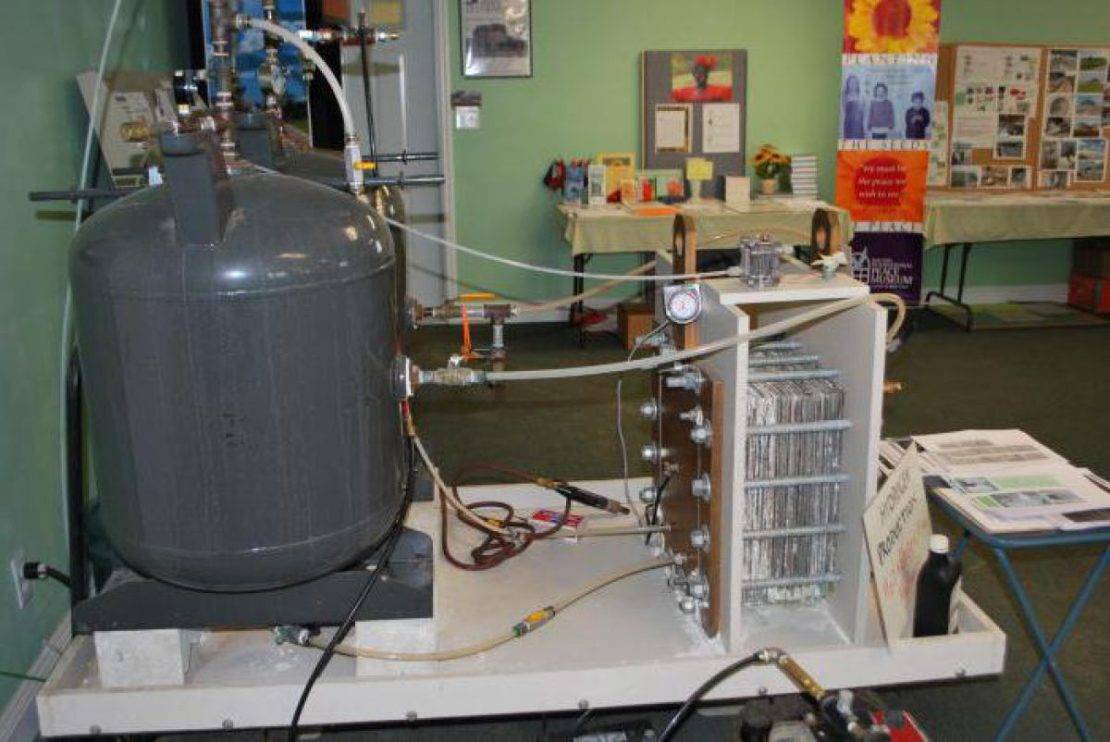

Генератор водорода также можно собрать самостоятельно. Для этого потребуется источник питания, обеспечивающий силу тока от 30А, бак для расположения всех конструкций, стальные трубки, тара для дистиллированной воды. Внутрь герметичной конструкции устанавливают платины из нержавеющей стали – причем чем их больше, тем больше водорода установка будет вырабатывать (но и электроэнергии на это будет расходоваться больше).

Поступающая в емкость вода под действием электрического тока расщепляется на водород и кислород, первый и направляется в котел с горелкой. Добавим, что если использовать ШИМ-генератор (вместо сети 220В), то эффективность прибора увеличивается.

Не забывайте о том, что в системе применяется только дистиллированная вода с примесью гидроксида натрия (раствор для приготовления которого берется 1 столовая ложка вещества на 10 литров жидкости). Если дистиллят достать проблематично, то можно использовать воду из-под крана. Главное убедится, что в такой жидкости не растворены тяжелые металлы.

Как видите, если грамотно подойти к проектированию и выбору материалов, то изготовить водородный котел самостоятельно – вполне возможно.

Как сделать водородное отопление своими руками

Сделать отопление на водороде своими руками сможет любой мастер, которому доступны умения работать с металлом.

Для формирования устройства потребуется следующий набор материалов:

• лист нержавейки параметрами 50х50 см;
• болты 6х150, оснащенные шайбами и гайками;
• фильтровальный элемент проточной очистки – пригодится от старой стиральной машинки;
• прозрачная полая трубка длиной 10 м, к примеру, от водяного уровня;
• обычный пищевой пластиковый контейнер на 1,5 литра с прочной герметичной крышкой;
• набор штуцеров с «елочкой» с диаметром отверстия в 8 мм;
• болгарка для резки;
• дрель;
• герметик силиконовый.

Чтобы сделать печь на водороде, подойдет сталь 03Х16Н1, а вместо воды можно взять щелочной раствор, который создаст агрессивную среду для прохождения тока, при этом продлит длительность эксплуатации стальных листов.

Как сделать отопление дома водородом самостоятельно:

1. Металлический лист уложить на ровный стол, нарезать на 16 равных частей. Получаются прямоугольники для будущей горелки. Теперь отрезать у всех 16 прямоугольников один угол – это нужно для последующего соединения деталей.
2. С обратной стороны каждого элемента высверлить отверстие для болта. Из всех 16 листов 8 будет анодами, а 8 катодами. Аноды и катоды нужны для прохождения электрического тока через детали с разной полярностью, это обеспечивает разложение щелочи или дистиллята на водород и кислород.
3. Теперь в пластиковый контейнер выложить пластины, учитывая полярность, чередуя плюс и минус. Изолятором пластин послужит прозрачная трубка, которую нужно нарезать на кольца, а потом полосками толщиной в 1 мм.

1. Металлические пластины фиксируются между собой шайбами таким образом – сначала шайба надевается на ножку болта, затем надевается пластина. После пластины нужно надеть на болт 3 шайбы, потом снова пластину. Таким способом навешивается 8 пластин на анод и 8 пластин на катод.

Теперь нужно выяснить точку упора для болта в пищевом контейнере, в этом месте просверлить отверстие. Если болты в емкость не входят, то ножка болта обрезается до нужной длины. После этого болты продеть в дырки, надеть на ножки шайбы и для герметичности зажать конструкцию гайками. Крышку емкости оснастить отверстием для штуцера, вставить элемент в дырку и для герметичности промазать зону стыка герметиком. Теперь продуть штуцер. И если через крышку выходит воздух, то придется герметизировать крышку по всему периметру.

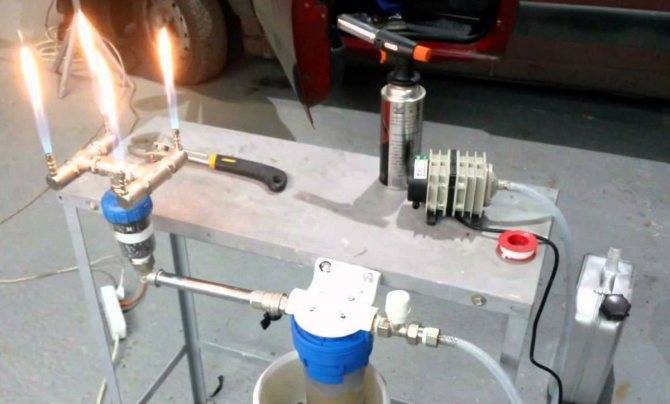

Тестируется генератор подключением любого источника тока с наполнением емкости водой. На штуцер надевается шланг, второй конец которого погружен в емкость. Если в жидкости образуются воздушные пузыри, то схема работает, если нет, нужно проверить мощность подачи тока. Бывает, что в воде пузырьков воздуха не образуется, но в электролизере они появляются обязательно.

Для обеспечения нужного количества тепловой энергии необходимо увеличить выработку и выход газа повышением напряжения в электролите. В воду залить щелочь, например, гидроксид натрия, который есть в средстве для прочистки труб «Крот». Снова подключить источник подачи тока и проверить мощность электролизера.

Самый последний этап – присоединение горелки к трубопроводу магистрали отопления. Это может быть теплый пол, плинтусная разводка. Стыки следует герметизировать силиконом и можно запускать оборудование в работу.

Особенности отопления водородом

Данный вид обогрева был разработан итальянскими инженерами. Результатом их работы стал прибор, которые не только не выделял вредные вещества в атмосферу, но и практически не создавал шума. И для изготовления котла не требовалась жаропрочная стали или чугун, поскольку температура внутри агрегата была невысокой.

Как уже было сказано выше, в результате таких химических реакций вредные вещества в атмосферу не выделяются, а потому не требуется и сложная система их отвода. Да и получение сырья в настоящее время не представляет собой такой серьезной проблемы, как раньше. Что же касается расходов, то, помимо самого топлива, это обычно еще и электроэнергия для бесперебойной работы водородного котла.

Плюсы и минусы водородного отопления дома

Подобные системы отопления в последнее время становятся все более и более популярными, благодаря таким достоинствам, как:

• Отсутствие вредных выбросов в атмосферу.
• В низкотемпературных системах нет огня, так как тепло является результатом химической реакции. При соединении кислорода и водорода получается вода и тепло, которое и передается теплообменнику. В результате чего теплоноситель не нагревается выше сорока градусов по Цельсию, что является идеальной температурой для системы «теплый пол».
• Экономичность – больше сэкономить вам позволит только использование газовых котлов, но такой вид отопления далеко не всегда доступен в сельской местности даже сейчас.
• Кроме того, это позволяет в перспективе снизить расход таких не возобновляемых ресурсов, как газ или нефть.

Но минусы у водородного отопления тоже есть:

1. Лучше всего использовать только низкотемпературные варианты таких приборов, поскольку топливо является взрывоопасным веществом.
2. Непросто пока найти высококвалифицированного специалиста для грамотной установки и обслуживания таких устройств.

Устройство и принцип работы водородной установки для отопления дома

В результате реакции водорода и кислорода получается воды и выделяется значительное количество теплоты. Для такого процесса, характеризующегося высоким КПД (более 80 процентов), требуются большие емкости. Кроме того, нужно постоянно подключение к источнику воды, роль которого обычно играет водопроводная система дома; электричество для электрохимической реакции электролиза, наличия и постоянного обновления специальных катализаторов.

Данный процесс должен сопровождаться контролем со стороны человека и соблюдением все требований безопасности. Хотя таковых и гораздо меньше, чем в случае с газовым отоплением. Обычно требуется лишь периодический визуальный контроль процесса.

Если вы хотите создать подобную систему своими руками, то вам для этого, как минимум, понадобиться:

1. водородный генератор;
2. горелка;
3. котел.

Первое устройство необходимо для электролиза – разложения воды на компоненты, с использованием электричества и катализаторов. При помощи горелки создается открытое пламя. Котел же используется как теплообменное устройство. Все эти составляющие можно приобрести в магазинах, и собрать систему самостоятельно.

Генератор водорода также можно собрать самостоятельно. Для этого потребуется источник питания, обеспечивающий силу тока от 30А, бак для расположения всех конструкций, стальные трубки, тара для дистиллированной воды. Внутрь герметичной конструкции устанавливают платины из нержавеющей стали – причем чем их больше, тем больше водорода установка будет вырабатывать (но и электроэнергии на это будет расходоваться больше).

Поступающая в емкость вода под действием электрического тока расщепляется на водород и кислород, первый и направляется в котел с горелкой. Добавим, что если использовать ШИМ-генератор (вместо сети 220В), то эффективность прибора увеличивается.

Не забывайте о том, что в системе применяется только дистиллированная вода с примесью гидроксида натрия (раствор для приготовления которого берется 1 столовая ложка вещества на 10 литров жидкости). Если дистиллят достать проблематично, то можно использовать воду из-под крана. Главное убедится, что в такой жидкости не растворены тяжелые металлы.

Как видите, если грамотно подойти к проектированию и выбору материалов, то изготовить водородный котел самостоятельно – вполне возможно.

Достоинства и недостатки

Список преимуществ применения водорода для прогрева дома широк. Кроме того, что гелиосистема делает сеть энергонезависимой и автономной, есть еще плюсы:

1. Универсальность. Сеть несложно установить в доме любой площади.
2. Экологичность. В процессе получения тепла топливо не сжигается, нет вредных выбросов в атмосферу.
3. Удобство. Процедура сгорания не преобразует энергоноситель в шлак, не будет золы.
4. Прогрев не выше +40 С минимизирует опасность ожогов.
5. Стабильность температурного режима. Пока котел включен, теплоноситель постоянно прогревается, но не выше установленных параметров.
6. Минимальное потребление энергии позволяет запускать работу оборудования без необходимости отключения и опасности перегрузок – это особенно удобно в регионах с холодным климатом.

Вложения в обустройство сети окупятся через 3 года, более дешевых альтернатив нет. Газовое оборудование повышается в стоимости, как и сама цена энергоносителя, поэтому теперь даже централизованный газ нельзя считать недорогим типом топлива.

Минус у водородного котла один – сложности транспортировки топлива в режиме сниженных температур.

Некоторые моменты применения

В первую очередь, хочется подчеркнуть, что обычный способ сжигания сетевого газа или пропана в нашем случае не подходит, потому как температура горения HHO превосходит похожие свойства углеводородов в три с лишним раза. Как вы поймите, подобную температуру конструкционная сталь долго не удержит. Сам Стенли Мейер рекомендовал применить горелку оригинальной конструкции, схему которой мы приводим ниже.

Схема водородной горелки конструкции С. Мейера

Вся уловку данного устройства состоит в том, что HHO (на схеме обозначено цифрой 72) проходит в камеру сжигания через вентиль 35. Горящая водородная смесь подымается по каналу 63 и в тоже время выполняет процесс эжекции, увлекая за собой внешний воздух через регулирующиеся отверстия 13 и 70. Под колпаком 40 задерживается определенное количество продуктов згорания (пара перегретого), которое по каналу 45 проникает в колонку горения и перемешивается с горящим газом. Это дает возможность уменьшить температуру горения во много раз.

Второй момент, на который хочется обратить ваше внимание — жидкость, которую следует заливать в установку. Наиболее оптимально применять подготовленную воду, в которой не содержатся соли тяжёлых металлов

Оптимальным вариантом считается дистиллят, который можно купить в абсолютно любом автомобильном магазине или аптеке. Для удачной работы электролизёра в воду добавляют гидроксид калия KOH, из расчёта приблизительно одна столовая ложка порошка на ведро воды.

Во время работы установки главное не нагревать генератор. Как только температура увеличивается до 65 градусов по Цельсию и более электроды аппарата будут загрязняться побочными продуктами реакции, благодаря чему продуктивность электролизёра станет меньше. Если же это всё-таки случилось, то водородную ячейку нужно будет разобрать и удалить налёт с помощью наждачки.

И третье, на чём мы делаем особенное ударение — безопасность. Нужно помнить, что смесь водорода и кислорода не просто так назвали гремучей. HHO собой представляет небезопасное химическое соединение, какое при плохом обращении может привести к взрыву. Соблюдайте правила безопасности и будьте особенно аккуратны, экспериментируя с водородом. Лишь в данном варианте «кирпичик», из которого состоит наша Галактика, принесёт тепло и комфорт вашему дому.

Правила безопасности нужно віполнять не только при монтаже водородного генератора. При собирании и эксплуатации биореактора тоже необходимо быть очень аккуратным, потому как биогаз взрывоопасен. Детальнее о данном типе установке читайте в следующей публикации: https://aqua-rmnt.com/otoplenie/alt_otoplenie/kak-poluchit-biogaz.html.

Надеемся, публикация стала для вас источником воодушевления, и вы, засучив рукава, приступайте к изготовлению водородной топливной ячейки. Конечно, все наши выкладки не считаются истиной в последней инстанции, однако, их вполне можно применять для создания работающей модели водородного генератора. Если же вы желаете полностью перейти на данный вариант теплоснабжения, то вопрос нужно будет выучить намного подробнее. Возможно, собственно ваша установка станет основа, благодаря ему окончится передел энергетических рынков, а дешёвое и экологичное тепло войдёт в каждый дом.

Особенности водородного отопления

Впервые отопление дома на водороде было разработано итальянскими изобретателями. Созданный ими прибор практически не создавал шума и не выбрасывал в атмосферу вредные вещества. При этом температура внутри котлов была невысокой, и оборудование можно было делать не из чугуна или жаропрочной стали, а из обычного металла и даже пластика.

«Классическим», низкотемпературным вариантом отопления на водороде является выделение тепла в процессе образования воды из водорода и кислорода. Хотя существует и методика, предусматривающая обратный процесс – расщепление водных молекул для создания водородного топлива, сгорающего в котлах.

Котлам, работающим на водороде, не нужна специальная система отвода в атмосферу продуктов сгорания. Ведь в процессе выделяется только пар, безвредный для окружающей среды. А получение сырья практически не представляет особой проблемы, в отличие от таких энергоносителей, как газ, дизтопливо и пеллеты.

Расходы при использовании отопления на водороде будут идти только на электроэнергию для генератора.

Преимущества и недостатки

Распространению системы водородного отопления способствует целый ряд достоинств такого метода:

1. Экологическая чистота выбросов.
2. Работа без применения огня (только для обычных низкотемпературных систем). Так как тепло получается не при сгорании, а в результате химической реакции. Соединение водорода и кислорода приводит к получению воды, а выделившаяся при этом энергия идет в теплообменник. Температура теплоносителя при этом не превышает 40 градусов, что является практически идеальным режимом для системы «теплых полов».
3. Использование водородного топлива экономит средства владельца частного дома.

Единственный более выгодный способ в плане эксплуатации – газовое отопление, далеко не всегда доступное для загородного жилья.

Правда, имеются у методики и недостатки. Во-первых, водород является достаточно взрывоопасным и, за счет этого, трудно транспортируемым веществом, хотя эта проблема существует только для низкотемпературного варианта.

Во-вторых, специалистов, способных на правильную установку таких котлов и сертификацию водородных баллонов, в нашей стране немного.

Домашние генераторы водорода

Как видно из предыдущего раздела, большинство технологических процессов по промышленному получению водорода связаны с воздействием высоких температур, что проблематично в домашних условиях. Рассмотрим водородные установки для отопления, доступные в частном хозяйстве:

Водород из навоза

Биогазовые установки, коих немало в Западной Европе, начинают появляться и у отечественных аграриев. Кустарные биогазовые реакторы, о которых рассказывают в интернете «мастера-очумелые ручки» не отличаются ни производительностью, ни стабильностью генерации. Эффективными являются лишь довольно сложные и недешёвые установки при условии стабильного поступления в них сырья. Это нереально осуществить на мелком частном подворье, но возможно в крепком фермерском хозяйстве. Водород является лишь побочным продуктом при производстве биогаза и, как правило, его не отделяют, сжигая вместе с метаном. Но при необходимости Н2 можно сепарировать.

Принципиальная схема биогазовой установки. Чтобы процесс выработки горючих газов был интенсивным, сырьё ферментируют и периодически перемешивают

Водород из воды

Электролизная водородная установка для отопления дома — единственное на сегодняшний день решение, доступное для частного дома. Электролизер компактен, прост в обслуживании, его можно установить в небольшом помещении. Сырьё для получения топлива — водопроводная вода. Есть ряд именитых производителей, которые предлагают подобные домашние генераторы водорода для отопления дома и заправки автомобиля. К примеру, с 2003 года компания Honda выпускает Home Energy Station, сегодня в продаже уже третье поколение. HES III снабжена солнечными панелями, может устанавливаться в гараже либо на улице.

Home Energy Station — весьма недешёвая установка, способная производить до 2 м2 водорода в час из природного газа либо электролизом воды. В состав станции входит риформер, топливные элементы, система очистки, компрессор и резервуар для хранения газа. Электроэнергия может поступать из сети либо вырабатываться солнечными панелями

Помимо «фирменного» оборудования, которое, кстати, официально в страны СНГ никто не поставляет, сегодня широко рекламируются генераторы Н2, произведенные нашими друзьями в Поднебесной либо таджикскими коллегами в отечественных гаражах. Уровень качества и производительность — разные, от никакого до условно приемлемого. Продавцы подобного оборудования, в отличие от более-менее честных японцев, не обещающих манны небесной, используют «грязные» рекламные технологии, откровенно обманывая потенциальных покупателей на предмет характеристик своего оборудования, продающегося по завышенным ценам.

Полукустарная установка для выработки водорода

На околостроительных интернет-форумах широко обсуждается отопление на водороде своими руками, предусматривающее самостоятельное изготовление электролизера. Это возможно и даже не очень сложно, если домашний мастер владеет азами электротехники и руки у него растут, откуда положено. Насколько эффективно и безопасно — отдельный вопрос.

Автор ролика подробно рассказывает об устройстве топливной ячейки для получения водорода, смонтированной в корпусе обычного фильтра для очистки воды. Установка реально действующая.

Другой вопрос, что получить топливо — это лишь часть задачи. Необходимо обеспечить его генерацию в нужных объёмах, отделить от кислорода и водяного пара, создать запас, обеспечить постоянное давление при подаче в теплогенератор.

Принципиальная схема полноценной установки для получения водорода. Как видно, одной «колбочкой с электродами» здесь не обойтись, нужны резервуары, конденсатор, компрессор. Если посчитать стоимость всего оборудования, получается недёшево

ДВС на водородном топливе

На протяжении нескольких десятилетий идут поиски возможности приспособить двигатели внутреннего сгорания для полной или гибридной работы на водородном топливе. В Великобритании ещё в 1841 году был запатентован двигатель, работающий на воздушно-водородной смеси. Концерн «Цеппелин» в начале ХХ века в качестве движущей установки своих знаменитых дирижаблей использовал двигатели внутреннего сгорания, работающие на водороде.

Развитию водородной энергетики способствовал и мировой энергетический кризис, разразившийся в 70 годах прошлого века. Однако с его окончанием водородные генераторы быстро были забыты. И это несмотря на массу преимуществ по сравнению с обычным топливом:

• идеальная воспламеняемость топливной смеси на основе воздуха и водорода, что даёт возможность лёгкого пуска двигателя при любой температуре окружающей среды;
• большое выделение тепла при сгорании газа;
• абсолютная экологическая безопасность – отработавшие газы превращаются в воду;
• выше в 4 раза скорость сгорания по сравнению с бензиновой смесью;
• способность смеси работать без детонации при высокой степени сжатия.

Основной технической причиной, являющейся непреодолимой преградой в использовании водорода в качестве топлива автомобилей стала невозможность уместить достаточное количество газа на транспортном средстве. Размер топливного бака для водорода будет сравним с параметрами самого автомобиля. Большая взрывоопасность газа должна исключать возможность малейшей утечки. В жидком виде необходима криогенная установка. Этот способ также мало осуществим на автомобиле.

Универсальная схема водородного генератора

Тем, у кого нет способностей к конструированию, водородный генератор для автомобиля можно купить у народных умельцев, поставивших на поток сборку и установку таких систем. Сегодня есть множество таких предложений. Стоимость агрегата и установки составляет порядка 40 тысяч рублей.

Рекомендуем: Обзор печи длительного горения Бренеран с водяным контуром: инструкция по применению

Но можно собрать такую систему и самостоятельно – сложного в ней нет ничего. Состоит она из нескольких простых элементов, соединённых в одно целое:

1. Установки для электролиза воды.
2. Накопительного резервуара.
3. Улавливателя влаги из газа.
4. Электронного блока управления (модулятора тока).

Ниже приведена схема, по которой можно легко собрать водородный генератор своими руками. Чертежи главной установки, производящей газ Брауна, достаточно просты и понятны.

Схема не представляет какой-либо инженерной сложности, повторить её может каждый, кто умеет работать с инструментом. Для автомобилей с инжекторной системой подачи топлива необходимо еще установить контроллер, регулирующий уровень подачи газа в топливную смесь и связанный с бортовым компьютером автомобиля.

Реактор

От площади электродов и их материала зависит количество получаемого объёма газа Брауна. Если в качестве электродов брать медные или железные пластины, то реактор не сможет работать продолжительное время по причине быстрого разрушения пластин.

Идеальным выглядит применение титановых листов. Однако их использование повышает затраты на сборку агрегата в несколько раз. Оптимальным считается применение пластин из высоколегированной нержавеющей стали. Металл этот доступен, его не составит труда приобрести. Также можно использовать отработавший своё бак от стиральной машины. Сложность составит только вырезание пластин нужного размера.

Составные части водородной установки

Устройство системы для отопления, функционирующей на водороде, достаточно проста.

Котел, играющий роль теплообменника, – это основной элемент, где происходит выработка водорода.

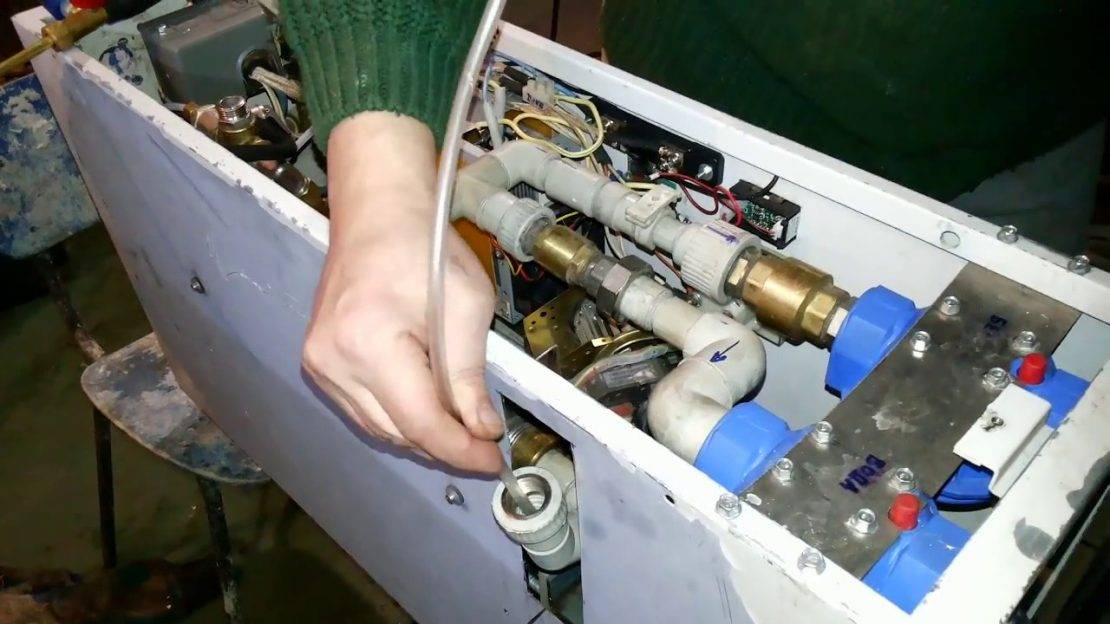

Котел, функционирующий на водороде, можно собрать из доступных элементов, а для его работы необходима лишь обычная или дистиллированная вода (+)

Элетролизер – главная действующая часть котла, где происходит электролитическая реакция, приводящая к распаду воды на H2 и О2. Элемент представляет собой резервуар, наполненный водой, в который помещаются металлические электроды, обладающие максимальной проводимостью тока.

К пластинкам подсоединены провода, по которым осуществляется подача электричества.

Горелка – приспособление, способствующее разогреву теплоносителя в отопительной системе. Находится в топочной камере, для ее разжигания подается искра.

Клапан горелки – специальная деталь, находящаяся в верхней части устройства. Благодаря этой детали H2, поднявшийся наверх, легко преодолевает барьер, недоступный другим выделившимся веществам, и поступает непосредственно в горелку.

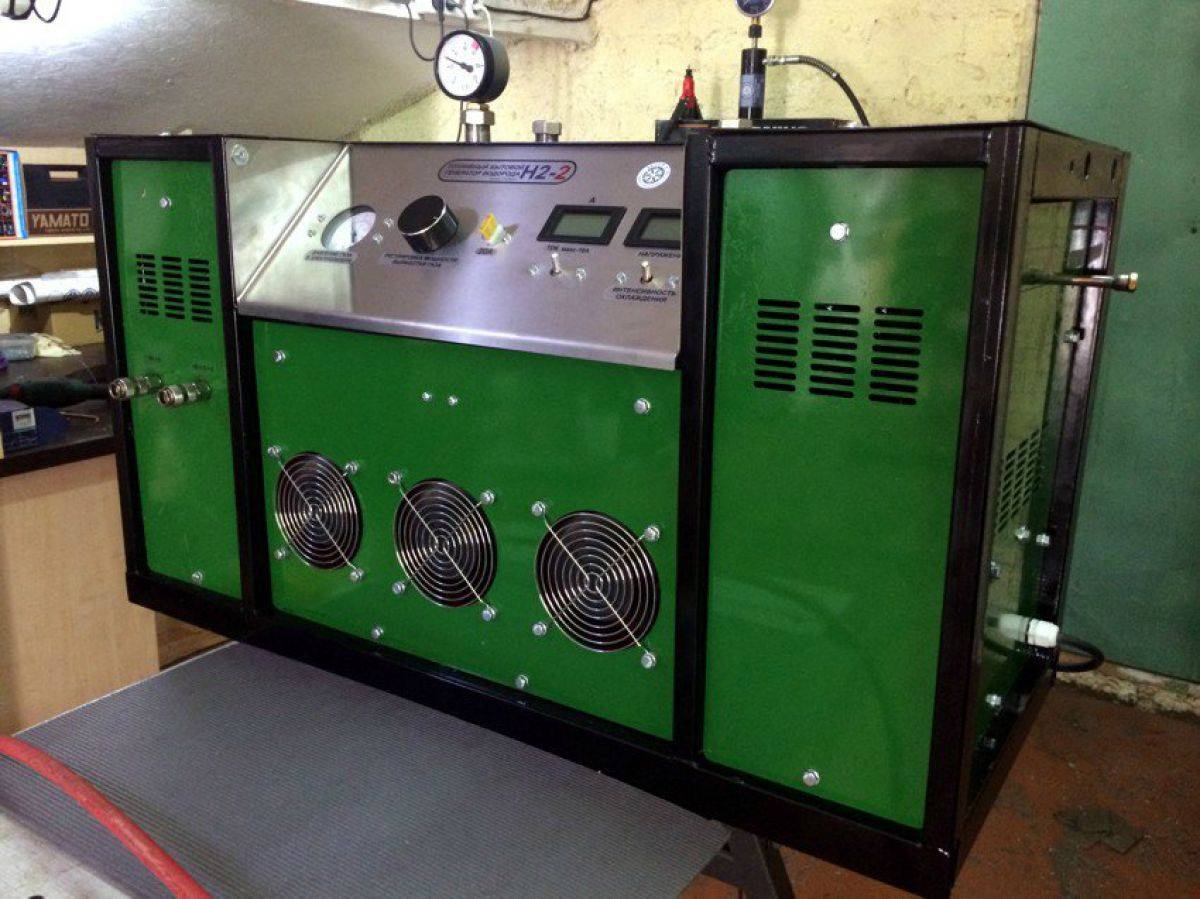

В заводских водородных котлах предусмотрен блок управления. На панели отображаются показатели напряжения и тока, регулятор мощности и рычаги настройки других параметров работы
