Как установить каркас

Каркас – это основа всей конструкции облицовки стен – ее позвоночник, поэтому допуская ошибки и его расчете, и установке, Вы рискуете получить кривые, не надежные вертикальные поверхности строения.

В большинстве случаев листы гипсокартона крепятся на подготовленный каркас. Обрешетку под гипсокартон выполняют с деревянного бруса или металлического профиля. Второй вариант, называемый плавающим каркасом для гипсокартона в деревянном доме, используется гораздо чаще. Для его реализации нужно подготовить:

• профиль;
• саморезы, дюбель-гвозди;
• шуруповерт и дрель;
• скользящие подвесы для гипсокартона и «крабики».

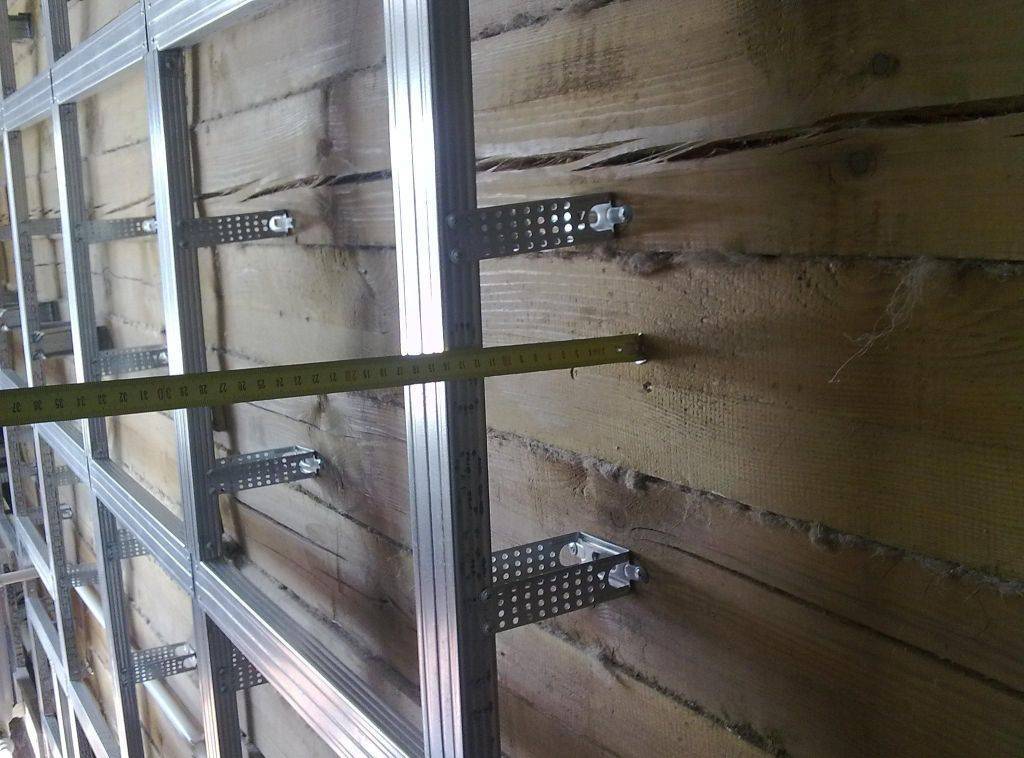

Подберите необходимый тип профиля. Обычно для создания обрешетки применяют два вида – направляющий и несущий. Первый, в стандартном исполнении имеет ширину 25 мм и длину 3 метра. Главная задача несущего профиля – взять на себе основную нагрузку облицовочного материала. Он отвечает за прочность и надежность каркаса. При выполнении работ по обустройству каркаса пользуйтесь уровнем, он поможет создать ровную структуру.

Монтаж гипсокартона выполняется следующим образом и имеет свои особенности:

• предварительно рассчитав шаг, на стене делают отметки установки горизонтальных профилей, отступая от потолка на 10-15 см и вертикальных соответственно;
• горизонтальные стойки крепят, фиксируя с двух сторон;
• затем, в заранее отмеченных местах устанавливают скользящие крепления в деревянном доме для вертикальных профилей и монтируют их «крабиками»;
• далее меду вертикальными опорами при помощи саморезов крепят горизонтальные перемычки.

Монтаж

Каркас под сайдинг является несложной конструкцией, поэтому его вполне реально сделать своими руками. В этом им поможет следующая пошаговая инструкция: Обшивка дома сайдингом начинается с монтажа каркасной подсистемы, ее нужно осуществлять на тщательно подготовленные стены. Для этого наружные поверхности следует очистить от пыли, остатков штукатурки или краски. Затем все имеющие трещины заделывают цементным раствором. В том случае, если дополнительно укладывается теплоизолятор, то со стен убирают выступы, штукатурят глубокие впадины, снимают с окон наличники и сбивают откосы. Вокруг дверных и оконных проемов должна быть свободная и доступная поверхность. После того как основание стен готово к работе, можно установить саму обрешетку. Делать это необходимо соблюдая определенную очередность: вначале нужно монтировать каркасные профили, потом крепить к ним обрешетку

Если нужно обшить сайдингом деревянную поверхность, то ее обрабатывают антисептическими средствами, защищающим древесину от плесени и грибка. Далее делается разметка поверхности под монтаж каркаса. По основанию чертят линии в виде решетки, они в дальнейшем послужат местом для крепления подвесов. Готовятся профиля и брусья, их раскрашивают по нужной длине. Монтажные работы с каркасом. Крепление элементов может выполняться различным способом, все завит не только от особенностей стены, но и от вида обрешетки. Брусья обычно фиксируют к деревянной поверхности без использования крепежных систем. По подготовленной разметке в первую очередь набивают горизонтальные и вертикальные элементы, потом перемычки. Крепеж выполняют с помощью шурупов и гвоздей.

Установку следует начинать с цокольной зоны, которая выступает над поверхностью стен

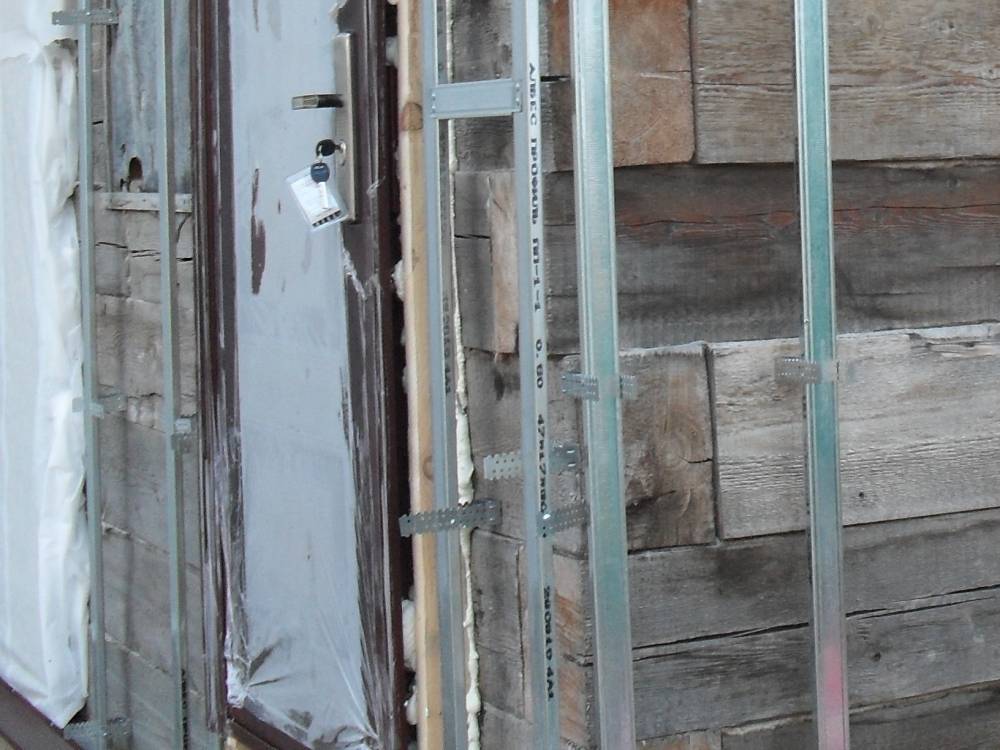

Для кирпичных и бетонных стен лучше всего выбирать обрешетку из металлопрофилей, которую фиксируют при помощи кронштейнов. Крепёж обычно осуществляют на стальные уголки или подвесы.

Монтаж осуществляют строго по разметкам, изгибая подвес в виде буквы «П». Каркасную площадку фиксируют к стене дюбелями, а профиля саморезами.

Устройство каркасных профилей начинается с крепления стартовой планки, ее монтируют по всему периметру постройки на высоте 50 мм от земли. При этом между торцами планки нужно оставлять небольшой зазор в 10 мм и учесть фиксацию наружных уголков, которые выставляются вертикально и крепятся дюбелями на расстоянии 90 см. Немаловажным моментом в работе станет и окантовка проемов, от нее будет зависеть аккуратность облицовки. Оконные проемы отделывают специальным профилем, а дверные проемы обычно имеют заглубление, образующее тамбур, поэтому для них просто монтируются внутренние уголки, а внешне отделывают планкой. Если простенок превышает 32 см, то его обычно закрывают доборными планками.

Особенности монтажа

Рассмотрим в качестве примера поэтапный монтаж обрешетки двухскатной крыши:

Крепление профнастила без помощи специалистов

На основании проекта необходимо провести разметку положения деревянных брусьев

Здесь следует обратить внимание на обустройство крайних стропил и вынос покровной доски за их край. Всю длину ската крыши необходимо разметить по местам крепления досок к основному стропильному брусу. Если обнаружены неровности на поверхности крыши, их нужно устранить, применяя подручные средства

После того как уложены стропила, можно раскладывать по ним доски, а затем проводить их крепление. При этом начинать монтаж нужно от конька в соответствии с нанесенной разметкой. В районе конька крыши сразу крепятся две доски, чтобы обеспечить надежность конструкции. Нижняя доска укрепляется вдоль карниза и укладывается на специальные рейки, прибитые перпендикулярно к стропильным ногам. Обычные пиломатериалы имеют стандартные размеры, которые не могут одной длиной покрыть длину всего ската, поэтому доски соединяют между собой встык. При этом место стыка должно располагаться на середине стропила. Монтируются стыковые соединения на участках горизонтальных рядов со смещением по вертикали, а рейки урезаются до определенной длины. По торцам крыши обязательно устанавливаются ветровые доски. Они должны располагаться выше обрешетки и соответствовать высоте профиля настила. Если вместо покровных досок используются сплошные листы ОСП, все стыки должны находиться на стропилах

Если обнаружены неровности на поверхности крыши, их нужно устранить, применяя подручные средства. После того как уложены стропила, можно раскладывать по ним доски, а затем проводить их крепление. При этом начинать монтаж нужно от конька в соответствии с нанесенной разметкой. В районе конька крыши сразу крепятся две доски, чтобы обеспечить надежность конструкции. Нижняя доска укрепляется вдоль карниза и укладывается на специальные рейки, прибитые перпендикулярно к стропильным ногам. Обычные пиломатериалы имеют стандартные размеры, которые не могут одной длиной покрыть длину всего ската, поэтому доски соединяют между собой встык. При этом место стыка должно располагаться на середине стропила. Монтируются стыковые соединения на участках горизонтальных рядов со смещением по вертикали, а рейки урезаются до определенной длины. По торцам крыши обязательно устанавливаются ветровые доски. Они должны располагаться выше обрешетки и соответствовать высоте профиля настила. Если вместо покровных досок используются сплошные листы ОСП, все стыки должны находиться на стропилах.

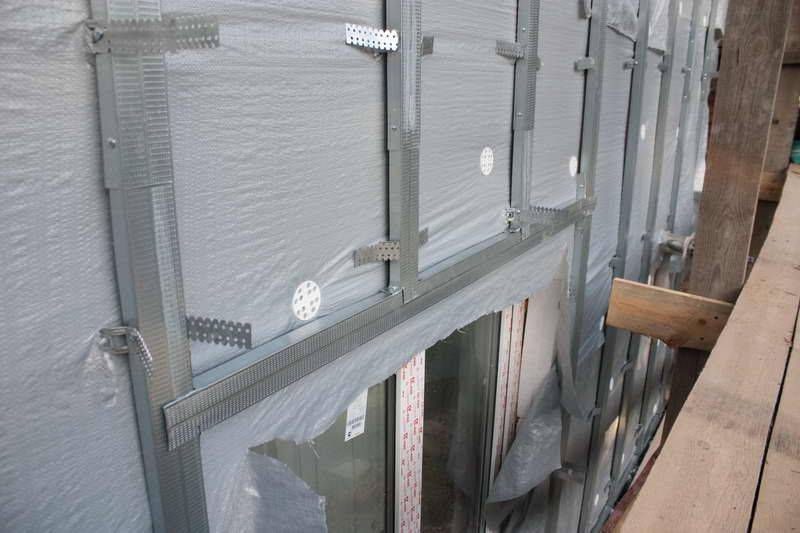

Особенности монтажа обрешетки при утеплении стен

На сегодняшний день существует три варианта утепления стен под металлический сайдинг:

• бескаркасный;
• межкаркасный;
• по перекрестному каркасу.

Бескаркасное утепление стен, предназначенных для отделки сайдингом, представляет собой самый простой и экономичный вариант. Утепление в этом случае производится рулонным утеплителем, наклеиваемым на стену посредством клея, обладающего хорошей адгезией. После фиксации материала поверх него укладывается обрешетка под металлосайдинг или сайдинговые панели из иного материала.

Межкаркасное утепление стен подразумевает использование жестких теплоизоляционных плит, крепящихся между элементами каркаса. Толщина брусков в данном случае подбирается таким образом, чтобы она приблизительно совпадала с толщиной утеплителя. Поверх каркаса укладывается специальная паропроницаемая пленка. Зазор, необходимый для вентиляционных нужд, обеспечивается путем использования дополнительных брусков.

Утепление по перекрестному каркасу представляет собой наилучший вариант защиты от непогоды, позволяющий избежать появления «мостиков холода» и подразумевающий использование нескольких каркасов и перпендикулярное размещение теплоизоляционного материала. Работы в этом случае производятся в следующей последовательности:

• навешивание на стену конструкции из выбранного материала;
• укладка теплоизоляции;
• установка второй конструкции поверх первой;
• заполнение пустот второй конструкции утеплителем;
• укладка пароизоляции;
• крепление металлосайдинга.

Общая структура обрешетки

Для создания обрешетки в общем случае необходимо смонтировать каркас по периметру каждой обшиваемой поверхности. Его выводят в требуемый уровень. После этого располагают промежуточные элементы на расстоянии, которое необходимо для закрепления элементов обшивки. Это очень важный момент, в котором ошибки не допустимы.

Для закрепления гипсокартонных листов расстояние элементов обрешетки должно составлять половину ширины листа. При этом само расстояние считается от середины одной поперечины и до середины другой. Только в этом случае можно будет нормально закрепить листы стык в стык.

Для обшивки ПВХ, алюминиевыми или деревянными панелями можно ограничиться расстоянием равным длине элементов или же расположить в середине между ними еще один или два опорных элемента обрешетки. Для потолка расстояние между брусьями или профилями лучше брать поменьше (450-600 мм), чтобы элементы облицовки не провисали.

В случае если будет использоваться утеплитель, расстояние между брусьями обрешетки делается достаточным для его размещения. Так, например, при использовании полос или плит минеральной ваты расстояние должно быть на 1-2 см меньше, чем размеры изолятора. Это позволит плотно упаковать его без зазоров.

Учитывая эти особенности построения, можно уже определиться с необходимым количеством основного материала и определить, сколько стоит обрешетка.

При необходимости на этапе формирования обрешетки производится распределение скрытой проводки, различных коммуникаций и элементов дополнительного оборудования, таких как теплые полы, утеплители и т.п. В случае формирования обрешетки с контробрешеткой каркас по периметру следует сделать заведомо на высоту для обоих слоев бруса.

Способы крепления гипсокартонных листов

Рассмотрим, каким же способом можно закрепить материал на деревянной основе:

• клей — существует специальный состав для данного материала;
• на деревянный профиль — из реек делается обрешетка потолка под гипсокартон. на которую непосредственно крепятся листы;
• металлический профиль.

Клей как материал для крепления используется очень редко. Способ соединения на основе клея является непрактичным и ненадежным. Обязательным условием является идеально ровное основание потолка. При плохом склеивании листы могут провиснуть или вообще отвалиться.

Ознакомимся с самыми распространенными способами крепления гипсокартона к поверхности.

Подготовительный этап перед установкой обрешетки

Подготовка к монтажу обрешетки под гипсокартон носит чисто символический характер. Перед началом работ вам нужно убрать всю мебель из комнаты и застелить пол клеенкой. Если на стенах, где вы собираетесь устанавливать деревянный каркас, присутствует старая отделка, необходимо от нее избавится. Теперь, когда все лишнее убрано из комнаты, можете приступать к подготовке инструментов и материалов.

Материалы, которые вам потребуются:

• Шурупы;
• Шуруповерт;
• Уровень водный или лазерный;
• Рулетка;
• Отбивочная нить;
• Деревянные рейки;
• Ножовка.

В принципе, покупка необходимых материалов и защита от древесной пыли пола и других поверхностей – эта вся подготовительная работа, которую вам необходимо провести.

Монтаж обрешетки

Подготовительные работы заключаются в удалении старого покрытия в том случае, если есть сомнения в его прочности. Вещи в комнате можно прикрыть полиэтиленовой пленкой или другим материалом.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Расход саморезов на 1м2 гипсокартона: ОНЛАЙН-КАЛЬКУЛЯТОР

Порядок устройства деревянного каркаса:

Сначала следует сделать разметку. Размер ГКЛ определяет оптимальный шаг между вертикальными стойками – 600 мм. Таким образом, каждый лист будет крепиться к трем брускам: один по центру, а два – по краям. Стыки должны располагаться на поверхности стойки, как показано на фото.

К потолку прикрепляется горизонтальный брус. При помощи отвеса определяется местоположение рейки на полу. Они должны располагаться строго в одной плоскости.

Как проводить монтаж

Весь процесс мы разобьем на 3 части:

1. Подготовительные работы.
2. Сооружение каркаса.
3. Крепление вагонки к стене или потолку.

Помните, что важно не только соблюдение технологии, но и использование качественных материалов и инструмента. Гвозди также имеют отличия

Гвозди также имеют отличия

Этап 1 – подготовка

Для начала вам стоит запастись всем необходимым, перечень указан в таблице.

Материал	Рекомендации по выбору
Вагонка	Используйте материал с влажностью не более 14%, иначе после крепления вы рискуете обнаружить деформированные элементы
Брусок	Из него будет создаваться каркас, чаще всего используется вариант сечением 30х30 или 40х20 мм. Материал также должен быть сухим
Гвозди	Разберемся, какими гвоздями прибивать вагонку. Для работы будет использоваться финишный вариант с уменьшенной шляпкой, длина должна быть не менее 30 мм, если отделочный материал толстый, то и все 40 мм. Отлично подходят оцинкованные гвозди, они и коррозии противостоят хорошо, а цена ниже, чем у других вариантов

Финишные гвозди – лучшее решение при креплении вагонки

Технология прибивания вагонки своими руками предполагает наличие определенного набора инструмента:

Для крепления будет использоваться обычный молоток. Использовать нужно небольшие варианты весом от 300 до 500 граммов;

Молоток есть почти в каждом доме

Чтобы не повреждать вагонку молотком, необходимо использовать специальное приспособление – добойник. С его помощью можно забивать гвозди, не ударяя по дереву;

Этап 2 – сооружение каркаса

Прежде чем прибивать вагонку, необходимо соорудить прочное основание:

Для начала вам нужно проверить основание уровнем, чтобы выяснить, насколько кривые у вас стены. Далее производится разметка линий расположения брусков. Помните простое правило – если вагонка будет крепиться вертикально, то каркас располагается горизонтально и наоборот;

Проще всего заранее набросать схему конструкции, чтобы четко представлять, как она должна выглядеть

По линиям крепится брусок, если стены ровные, то можно фиксировать его прямо к стене, а если есть неровности, то лучше закрепить подвесы через каждые 50 см. Затем подвесы загибаются, ставится брусок, выравнивается по уровню и фиксируется в нужном положении. См. также статью отделка кухни вагонкой.

С помощью подвесов выставить каркас ровно не составит труда

Этап 3 – крепление отделки

Мы пришли к главному этапу и рассмотрим, как правильно прибить вагонку. Инструкция состоит из следующих действий:

Для начала разберемся, как прибивать вагонку гвоздями вертикально. Первый элемент ставится шипом в угол и закрепляется гвоздями через паз, они располагаются под углом 45 градусов, чтобы не мешать стыковке следующего элемента.

Загоняем гвоздь несильными ударами молотка

Работа продолжается просто: шип следующего элемента вставляется в паз предыдущего, после чего через деревянный брусок элемент можно подбить поплотнее и закрепить.

Следующая планка прибивается аналогично

Теперь рассмотрим, как прибивать гвоздями вагонку при горизонтальном расположении. Тут самое главное – правильное расположение, паз всегда должен смотреть вниз, а шип вверх, тогда в выемках не будет скапливаться влага. Работа ведется сверху-вниз, так как нужно забивать гвозди в паз.

Горизонтальная отделка смотрится отлично

Если мы прибиваем вагонку через верх, то работа будет немного отличаться. В панели заранее забиваются гвозди так, чтобы они не выглядывали с обратной стороны. После этого элемент ставится на место, подбивается через кусок вагонки, и только после этого гвоздики через добойник забиваются вровень с поверхностью отделки.

Гвозди добиваются после уплотнения стыков

Надеюсь, вы разобрались, чем прибить вагонку и как это сделать правильно. Чтобы было еще понятнее, ниже показана схема, на которой показано правильное положение гвоздя, когда он и держит надежно, и стыковке следующего элемента не мешает.

Вот так выглядит технология крепления

И еще один вариант, как прибивать евровагонку. В ней, как известно, очень широкий шип, поэтому можно фиксировать элементы прямо через него. Место крепления закрывается следующей панелью, и все выглядит отлично.

Евровагонку можно крепить и так

Делаем выбор обрешетки

Монтаж обрешетки под сайдинг видео вы можете посмотреть на нашем сайте, но при этом следует учитывать, что в этой работе есть свои особенности тонкости выполнения этой работы, чтобы ее результат удовлетворил и порадовал вас. Установка обрешетки под сайдинг должна быть сделана по всем правилам, иначе вы рискуете просто вложить деньги и все испортить.

Схема отделки сайдингом

Но часто хозяева и вовсе не могут понять, нужна ли обрешетка, если стены дома кажутся ровными. Но в любом случае, специалисты в этой области, однозначно утверждают, что обрешетка нужна, а значит, вы должны учитывать это.

Итак:

Вы должны понимать, что основная функция обрешетки заключается в опоре, она в свою очередь, необходима для закрепления панелей сайдинга. Помните, чем ровнее будет опора, тем соответственно красивее и оригинальнее будет выглядеть стена дома, которую вы станете обшивать сайдингом.

Без обрешетки нельзя обойтись и тогда, если под сайдингом, вы желаете размещать теплоизоляционный материал, который предназначен для фасада, поэтому учитывайте обязательно и это важное условие.
Помимо этого, обрешетка дома под сайдинг способна обеспечить зазор между стеной дома и утеплителем, сайдингом. Таким образом, фасад начинает вентилироваться, а это приводит к тому, что не будет образовываться конденсат.
Если вы будете делать утепление стен дома под сайдинг, тогда высоту крепления обрешетки надо делать на один см больше от толщины утеплителя

Иначе маты будут деформироваться и потеряют свои свойства.
Так же следует помнить, что нижнюю обвязку надо делать особенно тщательно, по ней будет крепиться первая панель и от нее будет зависеть на сколько правильно будут ложится последующие.
Чтобы отбить первую линию по низу, надо применять водяной уровень. Он поможет все сделать особенно точно.

Деревянная или металлическая обрешетка

В том случае, если вы желаете обшить дом сайдингом, то можно использовать, как деревянную, так и металлическую обрешетку, так как оба варианты распространены и надежны.

Давайте рассмотрим, как делать обрешетку под сайдинг из разных материалов:

• Выполняя обустройство деревянной обрешетки под виниловый сайдинг, вы должны знать, что часто применяют специальные пиломатериалы, их можно найти под рукой, это доски, балки и т.д.
• Деревянная обрешетка под обшивку стен должна быть обработана антисептиком, тем самым можно защитить ее от гниения и повреждения насекомыми, так что, не забывайте это ни в коем случае.

• Теперь вы знаете обо всех важных параметрах и критериях выбора, так что, в любом случае, у вас обязательно все получится. Если под рукой есть качественное дерево, то вы можете смело использовать его, но если дерева нет, то вы должны начинать выполнять монтаж обрешетки из металлического профиля.
• Регулировка по высоте делается при помощи брусков из дерева.
• Если будут соблюдены все рекомендации, то знайте, что результат получится достойным, а вы будете наслаждаться тем, что смогли провести такую работу самостоятельно, без особых проблем, а это не может не радовать.

Теперь давайте рассмотрим из чего и как делается обрешетка. Цена работы будет значительно ниже если ее сделать своими руками.

Монтаж утеплителя и гидроизоляции

После размещения брусков между ними можно закладывать утеплительный материал. В качестве оного может выступать и минеральная вата, и пеноплекс с пенопластом, и иные вариации на тему. В толщину теплоизоляция варьируется, исходя из предназначения самого помещения, а также – из климатического окружения. К примеру, в бане такие показатели могут достигать десяти сантиметров (необходимость обеспечения минимума потерь тепла).

После установки утеплителей монтируем гидроизоляционную пленку, защиту от конденсата. Это крайне необходимо, например, в ванной, в парилке или же в помещениях, где влажность превышена от нормы. Фольгой покрываем всю поверхность стен, включая и брус. Для закрепления используем короткие кусочки бруса, которые закрепляем к обрешетке саморезами.

Обрешетка под вагонку: монтаж фольги

В потолок и под плинтус устанавливаем дополнительный брус (уплотнитель). Он обеспечивает прилегание по максимуму а также защиту «пирога» стен от влаги и пара.

На этом этапе монтажные работы считаются завершенными. Можно дополнительно ее покрыть защитным средством (лаком) и просушиться.

Плюсы и минусы деревянной обрешетки

Деревянная обрешетка — традиционное решение, имеющее свои плюсы и минусы.

К достоинствам относятся:

• Доступность материала.
• Простота обработки.
• Невысокий вес материала, не создающий лишней нагрузки на стену.
• Возможность изготовления на заказ по любым размерам.
• Деревянные бруски не требуют дополнительного утепления, сами по себе являясь теплоизоляторами.
• Удобно крепить панели сайдинга.

Недостатки:

• Бруски не имеют идеально прямой поверхности, требуется коррекция.
• Есть опасность коробления или разворота винтом, что может изменить геометрию готовой обшивки.
• Древесина огнеопасна.
• Имеется опасность появления плесени, гнили или насекомых, требуется обработка антисептиками.
• Древесина активно реагирует на изменение влажности воздуха.

При всех недостатках, сторонников традиционного подхода к изготовлению обрешетки очень много. Объясняется это возможностью самостоятельного изготовления планок из любой наличествующей древесины при помощи ручной электропилы.

Деревянная обрешетка

Особенности крепления листов гипсокартона

Это действие является самым финальным этапом установки, поскольку оно требует наличия закрепленной на стенке конструкции. Листы гипсокартона имеют стандартные размеры согласно ГОСТам, поэтому указанные выше расстояния отлично для них подойдут.

Подготовьте шурупы и саморезы, а также необходимые инструменты, и приступайте к закреплению.

Не забывайте и про меры безопасности – следите за тем, чтобы установка как каркаса, так и листов не задевала проводку. Сама установка гипсокартона не должна вызвать трудностей, поскольку саморезы легко пройдут сквозь столь мягкий материал.

Установка листов гипсокартона на каркас.

1. Не пытайтесь крепить гипсокартон на стены из ДВП или ДСП, или, во всяком случае, постарайтесь это делать по минимуму. В противном варианте вас ожидают вырванные части — и в карскасеиз дерева, и из металла. Общая конструкция слишком тяжела для подобных материалов, поэтому это категорически не приветствуется.

Стена из ДВП невозможна для установки каркаса.

1. Если вы живете во влажной климатической зоне, то гипсокартон вам никак не поможет избавиться от влаги. Говоря простым языком, он попросту отсыреет со временем, и вас будут ждать печальные последствия.

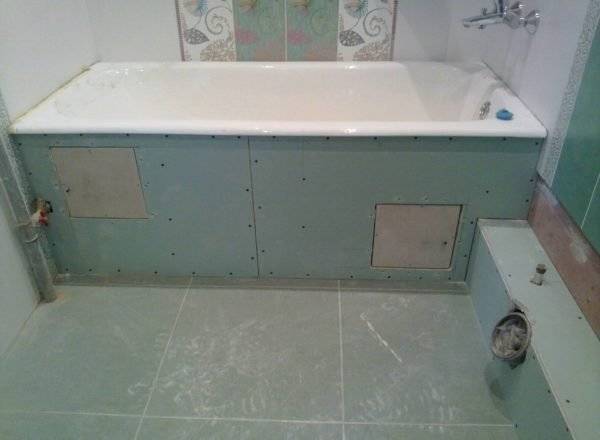

Используйте во влажных помещениях влагостойкие листы ГКЛ, они, как правило, зеленого оттенка.

1. Обрешетка кирпичной стены требует особой тщательности. Как правило, кирпич очень плохо держит любые крепления, а также он склонен к тому, чтобы крошиться. Для установки конструкции на такую стену, необходимо выбирать более длинные способы крепления, а также предварительно проверять их. Следите за тем, чтобы крепления не попадали в швы.

Установка каркаса на кирпичную стену – кропотливая работа.

Придерживаясь данных советов, вы сможете избежать большинства ошибок, которые склонны допускать новички. Возможно, вы обладаете собственным подходом к установке, но данные рекомендации не станут для вас лишними.
