Ножницы для резки труб: полипропиленовых (ППР), пластиковых, металлопластиковых

Как правильно резать металлопластиковые трубы?

Резка металлопластиковых труб требует наличия опыта. Только после нарезки нескольких десятков метров материала в руках появляется уверенность, а движения доводятся до автоматизма.

В деле нарезки труб действует золотое правило: “7 раз отмерь, 1 раз отрежь”. Лучше потратить лишние 30 секунд на проверку точности отметки, чем испортить материал неправильным срезом

Чтобы получить из одной трубы две, вам нужно проделать последовательное такие операции:

Нанесите отметку, где должен быть произведен срез

Важно, чтобы отметка была строго поперек трубы, а не под углом. Тогда и лезвие пройдет перпендикулярно.

Зафиксируйте трубу при помощи зажима трубореза

Некоторые модели захватывают деталь при помощи пружины, другие устанавливаются опусканием штока, а в третьи нужно просто уложить материал, а держать ее нужно будет руками.

Проследите, чтобы отметка строго совпадала с лезвием. Если это роликовый труборез, имеет смысл провести первый оборот инструмента для проверки точности установки.

Отрежьте трубу: сомкните концы рукоятки ножниц, нажмите на спусковой крючок, опустите шток гильотины или сделайте несколько оборотов роликового инструмента – все зависит от выбранной модели трубореза.

Отличительная черта резки металлопластиковых труб, в сравнении с резкой полипропиленовых изделий, заключается в том, что точность в этом случае очень важна. Полипропиленовый трубопровод будет соединяться при помощи высокой температуры, пластик немного оплавится и скроет таким образом все возможные неточности.

Но в случае с металлопластиковыми трубами такого не будет. Концы монтируются в специальные манжеты и каждый мм несоответствия грозит неплотным прилеганием и возникновением протечек. Подробные инструкции по монтажу металлопластиковых труб мы привели в следующей статье.

После разреза нужно продуть полученный отрезок. Стружка алюминия или пластика, оставшаяся внутри трубы после установки всей системы, может вывести из строя оборудование, которое подключается к трубопроводу, или стать причиной возникновения засора.

Как выбрать подходящий инструмент

При выборе трубореза учитывают следующие факторы:

Стандартные ножницы, пистолеты выбирают для резки ПП труб диаметром до 40 мм включительно, используемых в водопроводных магистралях. Если планируется постоянно резать трубы большего размера, для этих целей подбирают ручной роликовый труборез.
Большинство недорогих китайских и отечественных труборезов имеют корпус из бюджетных материалов — силумина (сплава алюминия с кремнием), дюралюминия, отличающихся низкой прочностью и пластичностью. Реже встречается резаки из стали, и хотя они имеют более высокий вес, вероятность их неподлежащего ремонту повреждения намного ниже, чем у легких алюминиевых сплавов

Поэтому практичнее приобретать инструмент из легированной инструментальной стали.
Также при покупке следует обратить внимание на толщину ножа. Дело в том, что при резке тонким лезвием повышается вероятность его ухода в сторону и получения среза с углом, отличающимся от 90 градусов.
Лучший материал выполнения лезвия — нержавеющая сталь с высоким коэффициентом твердости, его кромка обычно имеет вид тупого угла с острием посередине.
Инструмент должен иметь удобную опору с шириной губок по разные стороны от прорези около 15 мм

Дело в том, что именно на такую глубину труба обычно погружается в фасонные детали при пайке, то есть сделав точную отметку ее длины и подведя риску к краю опорной площадки, получают после обрезания точный размер заготовки с учетом глубины ее погружения после пайки.
Хотя рез ножницами с храповым механизмом происходит дольше, ими проще обрезать заготовку точно под углом 90 градусов — нож постепенно подводят к оболочке и придавливают ее к упору, отслеживая точное расположение под прямым углом, а после этого нажимают на ручки, начиная рез. В пружинной модификации рез проводят сразу одним движением руки и при малейшей ошибке его невозможно исправить, часто угол среза будет отличаться от 90 градусов.

Рис. 8 Резка сабельной пилой

Преимущество моделей с храповым механизмом состоит в прикладывании меньшего усилия, то есть любую подходящую по размерам трубу можно обрезать одной рукой. Если используется пружинные приспособления, для обрезания деталей в 25 мм и более приходится прикладывать усилия двух рук. Поэтому некоторые мастера приобретают два типа ножниц — пружинные для скоростной резки труб одним движением в 16, 20 мм и храповые модификации для обрезания 25, 32 и 40 мм заготовок.
При покупке приспособления лучше взять образец ПП трубы диаметром 40 мм с собой — в некачественно выполненном инструменте деталь не всегда помещается или нормально ложится в полукруглые направляющие.
Не следует выбирать инструмент со слишком маленькими ручками — им неудобно работать, а из-за короткого рычага потребуется прикладывание большего усилия

Резак лучше подбирать по размерам своей ладони, он должен удобно лежать в руке и иметь рельефную с антискользящим покрытием (прорезиненную) ручку.
Ножницы являются профессиональным инструментом, поэтому при выборе обращают внимание на производителя. На рынке неплохо зарекомендовали себя бренды Rems, Gross, Valtec, Rothenberger, Milwaukee, многие мастера отмечают отличное соотношение цены и качества в турецкой продукции.
Любые заводские приспособления для резки полипропиленовых труб относят к профессиональному инструменту, их покупают специалисты, занимающиеся монтажом водопроводных и канализационных систем в больших объемах

Если позволяют финансовые средства, лучше приобрести электроинструмент — это позволит сэкономить рабочее время и физические силы, что в конечном итоге окупит его более высокую стоимость.
Покупая ножницы, особенно китайского производства, не следует слишком доверять указанным в инструкции трубным параметрам, с которыми они могут работать. Реально все китайские ножницы могут обрезать трубы размерами до 25 мм включительно, для раскроя 32 или 40 мм заготовок потребуется более дорогой и прочный инструмент (в китайских часто ломаются алюминиевые ручки, пружины возвратного механизма).

Рис. 9 Устройство храповых ножниц

Гибка вручную при монтаже труб из металлопластика

Металлопластиковые конструкции в процессе монтажа часто приходится изгибать. Если угол изгиба невелик, а длина значительна, то эту операцию можно проделывать и вручную. Тем не менее, рекомендуется разбить ее на несколько этапов, подходов. Делается это с единственной целью: не допустить, чтобы поспешность обернулась изменением поперечного сечения изделия или образованием складок на его вогнутой стороне, или безнадежной деформацией. Длина участка изгиба должна быть в семь раз больше диаметра трубы.

Металлопластиковую трубу можно согнуть вручную при помощи пружины подходящего диаметра

Если под рукой нет специального инструмента, то можно использовать для гибки:

• металлическую пружину;
• песок;
• паяльную лампу или строительный фен.

Использование пружины подходящего диаметра позволяет избежать деформаций при сгибании конструкции. Не даст деформироваться и засыпанный с одного ее конца (в качестве своеобразной пружины) песок, когда второй конец закрыт. Равномерный разогрев металлопластиковой конструкции со всех сторон паяльной лампой или строительным феном можно использовать, сочетая с другими методами гибки или как самостоятельный способ. После разогрева изгиб задается однократным воздействием рук.

В домашних условиях для сгибания метеллопластиковых труб можно использовать пружинный механизм. Потребуется подобрать пружину нужного сечения и длины с одним расширенным торцом, для удобства использования. Схема использования такова:

1. К подобранной по сечению и длине пружине подсоединяется стальная проволока.
2. Трубогиб вводится в трубу (или наоборот).
3. Пружина располагается таким образом, чтобы ее центр совпал с центром планируемого сгиба.
4. Производится сгибание, возможно, с применением упора в виде собственного колена.
5. Пружина извлекается вытягиванием прикрепленной к ней стальной проволоки.

Ручным трубогибом удастся согнуть трубу диаметром не более 50 мм

Рейтинг ножниц для резки полипропиленовых труб до 3000 рублей

ЗУБР Мастер 23703-63

Инструмент от проверенного временем отечественного производителя пользуется повышенным спросом среди потребителей не только доступной стоимостью, но и необычным дизайном. По сравнению с аналогичными моделями, конструкция характеризуется наличием укороченных лезвий. При этом ручки получились длинными. За счет подобных конструктивных особенностей, изделие можно использовать в труднодоступных местах. Также внимания заслуживает наличие фиксатора. Максимальный диаметр рабочей поверхности – 63 мм. Отличное решение для работы с ПНД, ХПВХ и ПВХ труб.

Стоимость – 2739 руб.

ЗУБР Мастер 23703-63

Достоинства:

• повышенный эксплуатационный срок;
• можно работать на труднодоступных участках;
• качество сборки и расходных материалов;
• универсальность;
• наличие фиксатора;
• российский производитель.

Недостатки:

Гигант Fit 63мм

Отличный инструмент для тех мастеров, которые планируют работать с изделиями диаметром до 63 мм. Модель относится к категории универсальных. Конструкция от именитого канадского производителя подходит для работы с любыми пластиковыми заготовками. Сборка осуществляется на территории Поднебесной. Пользуется повышенным спросом благодаря доступной цене, высокому качеству сборки и практичности. Для изготовления применяется алюминиевый сплав. Позволяет работать даже с армированными конструкциями. Для изготовления лезвий применяется инструментальная сталь.

Средняя цена – 2388 руб.

Гигант Fit 63мм

Достоинства:

• качество сборки и расходных материалов;
• многофункциональность;
• корпус повышенной прочности;
• универсальность;
• отличное соотношение цены и качества.

Недостатки:

• режущий элемент нуждается в регулярной заточке;
• рез получается неровным.

Virax РС-32

Прекрасный выбор для тех мастеров, которые планируют работать с полипропиленовыми и полимерными заготовками диаметром до 32 мм. Продукт от проверенного временем французского бренда, специализирующегося на изготовлении высококачественных инструментов. Модель характеризуется резом повышенной точности. V-образный профиль сделан из высококачественной нержавейки. В процессе использования труба не деформируется. Форма конструкции универсальная. В руке лежит удобно. Подходит для кисти любого размера. За счет наличия прорезиненной накладки, инструмент не будет выскальзывать  из потной ладони. Зафиксировать режущий элемент в закрытом положении позволяет пружинный механизм. Отлично справляется с трубами небольшого диаметра. Вес – 195 г.

Стоимость – 2212 руб.

Virax РС-32

Достоинства:

• компактные габариты;
• возможность работы на труднодоступных участках;
• универсальность;
• точный рез;
• повышенный эксплуатационный срок;
• прорезиненные накладки.

Недостатки:

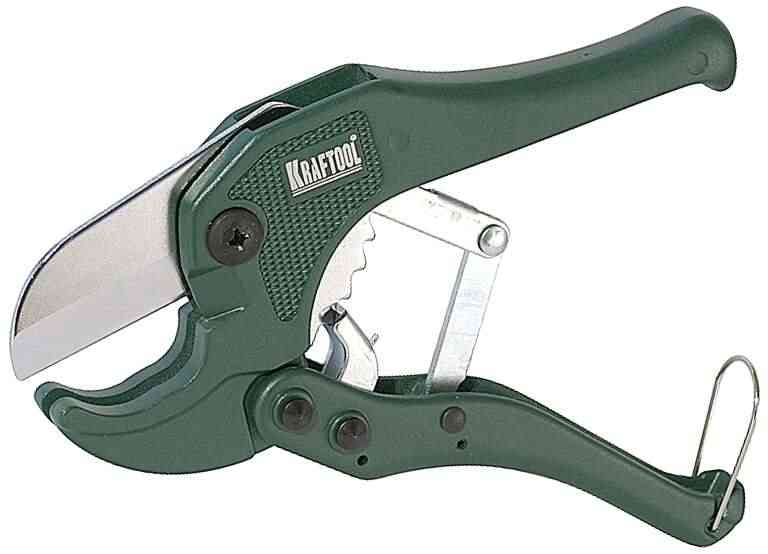

Kraftool, GX-700

Несмотря на доступную стоимость инструмента, он с легкостью справится с трубой диаметром до 63 мм. Относится к категории универсальных за счет того, что может работать с материалами любого типа, в том числе и металлопластиком. Характеризуется повышенной безопасностью, компактными габаритами и отличной эргономикой. Исходя из многочисленных отзывов в сети, модели присущ повышенный коэффициент надежности.

Средняя цена – 2150 руб.

Kraftool, GX-700

Достоинства:

• повышенный эксплуатационный срок;
• безопасность;
• острые лезвия;
• эргономичность;
• универсальность.

Недостатки:

FORA 006030102-02

Модель используется для работы с полипропиленовыми конструкциями, чей диаметр составляет 16-63 мм. Исходя из многочисленных отзывов, инструмент имеет широкую область раскрытия режущих элементов, характеризующиеся повышенной остротой. Характеризуется повышенным эксплуатационным сроком и удобством в последующей эксплуатации. Также отмечается наличие фиксатора, который позволяет перевозить инструмент без риска получения травмы.

Стоимость – 1274 руб.

FORA 006030102-02

Достоинства:

• наличие фиксатора;
• эргономичная форма;
• универсальность;
• удобство в эксплуатации;
• острые лезвия.

Недостатки:

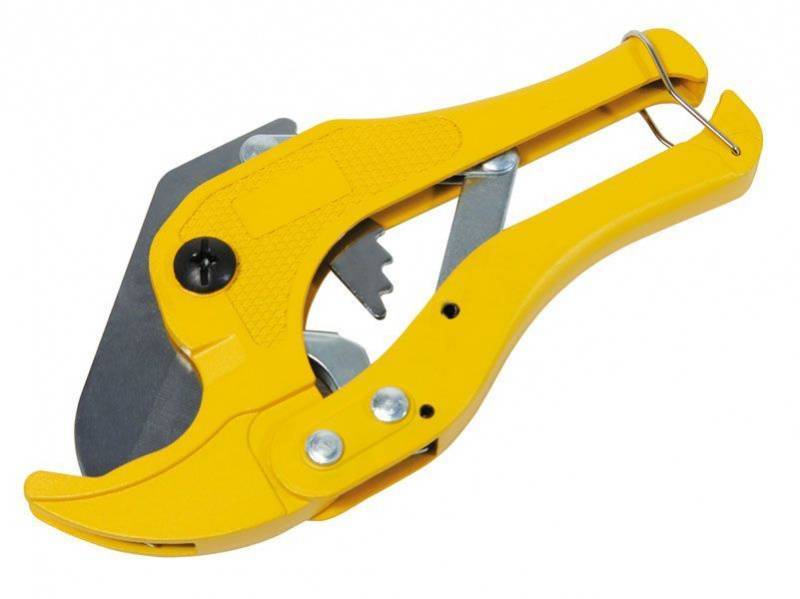

STAYER, Profi 23375-42

Инструмент может использоваться для работы с ХПВХ, ПВХ, металлопластиковыми и ПП заготовками. Характеризуется повышенным эксплуатационным сроком и удобством в использовании. В основе лежит применение храпового механизма и фиксатора защитного типа. Отмечается наличие эргономичных рукоятей, которые имеют прорезиненные накладки. К недостаткам можно отнеси возможность работы с конструкциями диаметром не более 42 мм.

Стоимость – 1080 руб.

Видео-обзор ножниц:

STAYER, Profi 23375-42

Достоинства:

• универсальность;
• практичность;
• прорезиненные накладки;
• фиксатор;
• храповый механизм.

Недостатки:

Советы по выбору подходящего трубореза

Выбирая хороший труборез для металлопластиковых труб, стоит узнать, какими функциями, кроме основной – нарезки, они могут обладать. Некоторые модели могут не только делать перпендикулярный срез, но и снимать фаску в 15-30 градусов, иногда даже одновременно с резкой. Фаска упрощает монтаж фитингов.

Роликовые труборезы могут оставлять за собой грат – неровности и шероховатости, которые портят внешний вид среза и эксплуатационные показатели.

Хороший инструмент будет оснащен специальной насадкой для снятия грата. Она напоминает поверхность напильника, надевается вместо дискового вращающегося лезвия, а срез обрабатывается по тому же принципу, что и резка – поворотом прибора вокруг трубы.

Лезвие может затупиться и, чаще всего, это происходит в самый неудобный момент, когда работа в самом разгаре и тратить время на заточку трубореза совсем не хочется. В таком случае очень кстати будет такой элемент стандартной комплектации, как запасной ролик. Заточенная «запаска» всегда выручит в экстренной ситуации.

Производители проводят сотни тестов и создают множество прототипов, которые позволяют создать труборез с эргономичной рукояткой, когда каждый палец «на своем месте», а работа не вызывает дискомфорт

Эргономичность – этот критерий является одним из основополагающих при выборе ручного трубореза для металлопластиковых труб. Инструмент, которым вы будете пользоваться часто и в больших объемах, должен быть удобным, хорошо лежать в руке и не скользить. Работа осуществляется одной рукой, при этом вы не должны чувствовать усталость.

Подготовительный этап

Сначала необходимо собрать все что понадобится для решения поставленной задачи.

В перечень инструментария входит:

• калибратор;
• трубогиб;
• разводной ключ;
• какая-либо ткань.

Как известно, металлические трубы включают в себе слой пластика и алюминиевую подстилку. Они прочно спаяны посредством лазерной сварки. Каркасом служит алюминиевая трубка. Сердцевина изделия достаточно гладкая.

Однако специалисты все равно рекомендуют перед началом резки зачистить поверхность конструкции от возможных неровностей.

Для зачистки трубной продукции необходимо использовать муфту. Сам процесс очищения поверхности изделия занимает немного времени.

Монтаж

Монтаж внутренней канализации и наружной магистрали во многом схож. Различие – в применяемых материалах. Для внутренних канализационных систем используются коллекторы, окрашенные в серый цвет. Наружные имеют оранжевый оттенок. Связано это с отличием во внешних нагрузках:

1. На изделия, расположенные внутри помещений, воздействует собственный вес и, периодически, нагрузка от протекающей жидкости. Добавляется тепловой нагрев до 60–90°C с параллельной химической атакой со стороны компонентов стоков.
2. Детали, расположенные вне здания, подвергаются:
   • давлению от массы укрывного грунта;
   • воздействию от веса проходящего транспорта;
   • испытывают усилия от расположенных сверху построек;
   • подвергаются внешним перепадам температур, от отрицательных до положительных.

Отсюда, монтаж внутренней канализации осуществляется с преобладанием полимерных материалов:

• ПВХ (поливинилхлорид). Точнее, непластифицированный ПВХ (PVC–U).
• ПНД (полиэтилен низкого давления).
• ППР (полипропилен).

Наиболее востребованы ПВХ–изделия. Монтаж внутренних коллекторов производится способом стыковки зауженной части трубы и расширенной (раструб). Применяются дополнительные элементы, – фитинги (переходные муфты, тройники, угольники с углом 45° и 90°, отводы).

Монтаж канализационных труб производится с обязательным соблюдением углов наклона:

• Для коллектора Ø 50мм, уклон составит 2–3 см на один погонный метр длины.
• Для изделия Ø 100мм, – около 1–2 см на 1 метр.

В процессе установки или проведения ремонтных работ, возникает потребность распилить пластиковую деталь. Полимеры не отличаются высокой твёрдостью и прочностью, по сравнению с металлическими изделиями. Поэтому обрабатываются большинством слесарных и механических инструментов. Разрезать пластиковую трубу возможно посредством:

• ножовки по металлу или с мелким закалённым зубом;
• треугольным напильником;
• лобзиком (для диаметров не превышающих 50мм);
• циркулярной или сабельной пилой;
• болгаркой и другими инструментами.

Монтаж систем канализации производится по правилам на основе требований СП 30.13330.2012. Кроме соблюдения уклонов, необходимо грамотно распределить точки креплений, соединений. При технической возможности рекомендуется выполнять скрытую проводку.

Установка канализационных труб внутри помещения начинается:

• с составления плана работ;
• выполнения эскиза или чертежа;
• определения необходимых размеров коллектора;
• заготовки необходимого материала;
• подготовки инструмента, с помощью которого можно распилить пластиковую деталь.

По окончании этапа монтажных работ, устройство внутренней канализации проверяется визуально. Далее, необходимо пролить систему водой с целью выявления возможных дефектов изделий или наличие протечек.

Виды

Существуют разные ножницы для пластиковых труб, отличающиеся конструкцией, принципом функционирования и областью использования. Модели, используемые в бытовых целях для ремонта дома, как правило, управляются вручную и имеют доступную стоимость. Модели, предназначенные для резки труб водоснабжения и отопления, функционируют на электрическом приводе.

Прецизионные

Их конструкция проста, мастер для работы использует только одну руку, что облегчает процедуру. Главная задача подобного инструмента: разрез полипропиленовых и пластиковых трубопрокатов, диаметром от 2.5 мм до 42 мм. Однако продаются также специальные модели, которые подходят для труб с диаметром до 70 мм.

Нож изготавливается из легированной стали, что придает дополнительную прочность, а его острая заточка гарантирует получение идеального отреза. Инструмент с трещоточным механизмом лучше всего подойдет для бытовых целей.

Ножницы для труб из пластика применяются также для армированных и металлопластиковых трубопрокатных изделий. Основное отличие состоит в применяемом материале резца. Инструмент, предназначенный для полипропиленовых труб, обладает стальной разновидностью с мелкими зубцами, которые обеспечивают максимально плотный захват.

Выбирая прецизионное оборудование, акцентируйте внимание на следующие моменты:

• острота резака и возможность его замены, если планируется использование в течение длительного периода;
• комфорт при работе: мягкость хода (может быстро натереть ладонь при механической нагрузки) и удобство размещения  (не должен скользить).

Роликовые

Самые простые типы представляют собой крюк, на внутренней стороне которого расположены подвижные ролики. В процессе разрезания пластиковая труба медленно проворачивается по этим роликам, в следствии чего происходит надрез. Пружина и усилие, прикладываемое рукой, обеспечивают приближение и отдаление резца.

В отличие от прецизионных, роликовые ножницы задействования двух рук, т.к. необходимо придерживать не только их, но и клапан, который выдвигает нож. Данное устройство делает аккуратный разрез и не так сильно сжимает трубу, как прочие виды.

Главная трудность в процессе резки: необходимость удержания в перпендикулярном положении. Если нарушено это требование, результатом станет неисправность ножа.

С храповым механизмом

Подобный тип является усовершенствованной и соответственно, более дорогой версией роликовых ножниц. Храповый механизм предоставляет возможность более удобного использования и отсутствия необходимости прикладывания ощутимого нажима. Это во многом достигается из за наличия рейки для нарезки и упора.

Опора в инструменте широкая, она необходима для надежного закрепления колена. Это устраняет потребность следить за тем, чтобы труборез располагался ровно и перпендикулярно.

Соответственно, наличие упора снижает вероятность случайной смены положения, повреждения и получения неровного среза. Лезвие ножниц для труб из пластика очень острое, что позволяет ему скользить максимально мягко.

Аккумуляторные

Инструментарий работающий от аккумулятора представляет собой улучшенную версию ручного устройства. Мастеру, осуществляющему процедуру, не надо прикладывать усилия, т.к. лезвие и элементы для фиксации начинают работать от аккумулятора.

Труборез с электрическим мотором, способен осуществить максимально равномерный отрез и обладает большой скоростью произведения работ. Благодаря высокой скорости резки, это приспособление считается профессиональным оборудованием и применяется рабочими для прокладывания протяженных магистралей для водоснабжения или отопления.

Их эксплуатация проста: в специальном фиксаторе размещают область трубы, которую нужно разрезать, затем активируется мотор, после чего работа выполнена.

Гильотина

В качестве профессионального оборудования, помимо аккумуляторного трубореза, также используются ножницы – гильотины. Они не требуют прикладывания усилий и гарантирует быструю и ровную резку труб, поэтому применяются для прокладывания сетей большой протяженности. Подходят для больших труб с диаметром от 60 мм до 360 мм.

Ознакомиться с видео

Также для сравнения отдельно стоит отметить, что на производстве часто используются станки – гильотины. В них закрепляется труба, на нее сверху направляется лезвие (оно остро заточено и на него нанесено тефлоновое покрытие для лучшей производительности). Такие станки могут иметь электрический или механический двигатель, который осуществляет запуск режущей части.

Соединение полипропиленовых труб друг с другом

Диффузионное сваривание

Сейчас вопрос, как соединить полипропиленовые трубы является популярным. Наиболее распространенным методом считается диффузионное сваривание. Для того чтобы надежно закрепить их, применяют фитинги: муфты, уголки, переходники.

Трубы из полипропилена при монтаже холодного водопроводного комплекса точно прослужат до пятидесяти лет. Приблизительно двадцать пять лет они прослужат при монтаже горячего водопровода. Помните, что продолжительность эксплуатации зависит от входного давления и температуры.

Полипропиленовая продукция весьма прочна, способна справиться с любыми изменениями в системе. Большое давление и низкотемпературные условия никоим образом не могут повлиять на длительность их эксплуатации. Высокое давление и температура, которые зафиксированы в одно время, уменьшат длительность эксплуатации труб на пять – семь лет. В домашних трубопроводах не бывает экстремальных нагрузок, которые способны деформировать их, потому не нужно волноваться.

Прибор «Фузиотерм»

Если вас интересует соединение друг с другом, обратите собственное внимание на данный аппарат. Холодные изделия из полипропилена соединяются, затем выполняется обработка стыка прибором «Фузиотерм»

Если нужно сварить 2 конца труб, их вставляют в особое отверстие, имеющееся в устройстве, предварительно прогрев аппарат до двухсот шестидесяти градусов. Потом их вытаскивают и соединяют.

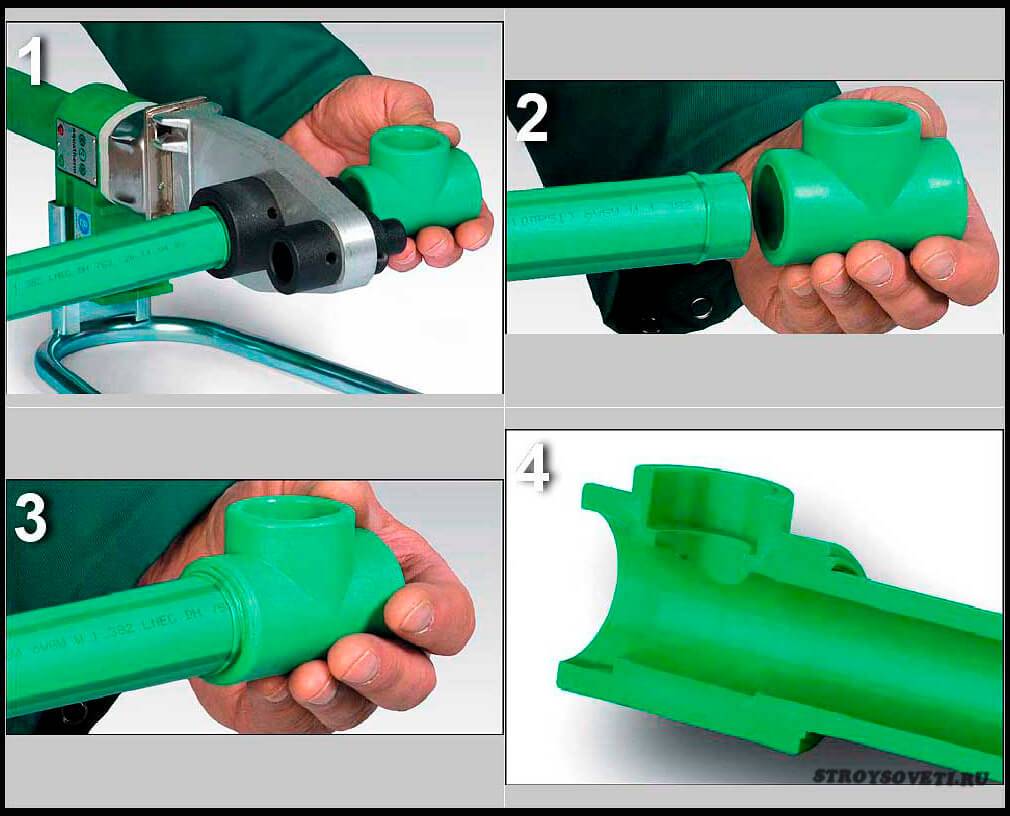

Раструбная пайка

Если радиус меньше двадцати миллиметров, то их возможно соединить посредством ручного сваривания. Для соединения с деталью из металла необходимо использовать иной метод. Потребуется специальный паяльник для раструбной пайки.

1. Отрежьте кусок изделия особыми ножницами. Если присутствует армировка, выполните ее обработку, зачистите слой армирования в области отреза.

2. Наденьте перчатки, разогрейте паяльник и начните паять.

3. Делайте все быстро, чтобы область стыка не деформировалась.

Предназначение

При установке металлопластиковых трубок невозможно обойтись без проведения разрезов. Для выполнения этой операции можно использовать:

1. Нож с серейторной заточкой или ножовку по металлу. Актуально для выполнения разовых работ. Если нужно разрезать много труб, этот способ не подходит, поскольку требуется большое количество затрат, торцы получаются неровными, имеют заусенцы.
2. Болгарку. Диски по металлу быстро разрезают многослойные детали, но электроинструмент издает много шума, после резки остается большое количество мусора.
3. Труборез. Наиболее актуальный способ, если нужно заниматься масштабной прокладкой трубопроводов.
