Как сделать навес для машины своими руками

Основные элементы

Не следует игнорировать того факта, что даже простой навес для машины требует подробных чертежей и схем.

Осуществляются все расчеты исключительно на основе выбранных строительных материалов. В качестве опор применяются либо металлические трубы, либо деревянные брусья

Не менее важно определиться с типом кровельного материала. В качестве вариантов можно предложить:

• Профлисты.
• Листы из поликарбоната.
• Металлочерепицу.

Важно придерживаться расстояния между опорами в полтора метра. Не следует также забывать о системе водостока

Поэтому можно смело говорить о том, что нюансов не так уж и мало, несмотря на простоту конструкции, тем более что усложнять это сооружение не имеет никакого смысла.

Пошаговое руководство построения конструкции

Возведение любого строения своими руками требует тщательной подготовки и соблюдения базовых этапов построения. Конструкции разных типов имеют расхождения в алгоритме возведения, но есть общие принципы, характерные для всех построек. Так, при возведении, обязательными этапами станут:

• закупка строительных материалов в нужном количестве;
• возведение опорных столбов, которые служат для поддержания крыши и обеспечивают устойчивость укрытия;
• монтаж листов из поликарбоната.

Подготовка материалов

Перед строительством любого сооружения следует озаботиться подготовкой материалов, чтобы монтажные работы проходили быстро, без ненужных задержек. Из материалов потребуется:

• лист поликарбоната толщиной от 6 до 8 миллиметров;
• металлические уголки, для сооружения каркаса крыши и опорных столбов укрытия;
• крепежи, для фиксации поликарбоната к готовой металлической конструкции.

Из инструментов сложнее всего достать сварочный аппарат, который понадобится в тех случаях, если столбы и каркас крыши делаются собственноручно.

Возведение столбов

Для того чтобы сделать навес прочным и устойчивым, нужно установить правильное количество опорных столбов. В качестве примера возьмем навес, размеры которого составляют 3 метра в ширину и 6 в длину:

• для его возведения потребуется 8 металлических столбов;
• с каждой стороны устанавливается по 4 штуки;
• диаметр одного стола равен 90 миллиметрам;
• высота навеса должна составлять 3 метра, соответственно, длина труб – 3,5 метра.

Столбы устанавливаются в ямы глубиной 0,5 метра и заливаются бетоном. Два столба, установленные подобным образом, способны справляться с нагрузками до 250 килограмм.

Монтаж листов поликарбоната

Финальным этапом обустройства навеса считается монтаж поликарбоната. Осуществляется данный процесс следующим образом:

• листы подгоняются под нужные размеры на земле, после чего ими накрывается каркас постройки;
• крепление осуществляется при помощи саморезов и болтов из нержавейки;
• стыки двух листов фиксируются при помощи специального профиля из алюминия;
• торцы листа закрываются герметиком, для предотвращения попадания влаги внутрь поликарбоната.

Обратите внимание! Сотовый поликарбонат крепится при помощи специальных шайб

Чем выложить площадку под навесом

В качестве материала для покрытия используют такие варианты:

• укладка тротуарной плитки;
• заливка бетонного основания;
• щебень;
• газонная решетка.

Материалы для навесов: какой поликарбонат лучше

Навес — простая конструкция в виде крыши, установленной на опорных стойках. Для опор можно использовать дерево (бревна или брусья), металлическую профильную трубу с различным сечением, а также столбики из кирпича. Металлический профиль и деревянный брус применяют и для сборки каркаса, только сечение подбирается меньшее, чем для опор.

Разнообразным может быть материал для покрытия навесов. Именно кровля придает конструкции определенный внешний вид. Это может быть пластиковый шифер, асбестоцементный шифер, металлочерепица, медные листы, профнастил, поликарбонат.

В настоящее время на рынке представлено большое количество различных видов поликарбоната

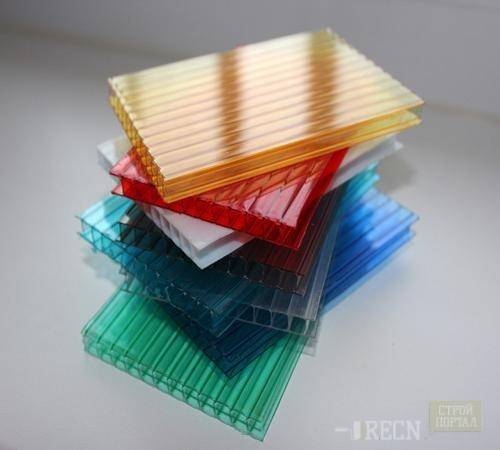

Благодаря целому ряду уникальных свойств поликарбонат является самым востребованным в качестве покрытия для навесов. Этот материал во многом превосходит металл и стекло, не уступая им в экологичности и прочности. Высокая стойкость к нагрузкам сотового поликарбоната в сравнении со стеклом определяется наличием продольных ребер жесткости ячеистой структуры.

Хотя монолитный поликарбонат прочнее ячеистого, каждый из них обладает своими преимуществами. Выбор для покрытия того или иного вида напрямую зависит от требований, предъявляемых к сооружению.

Проект навеса для автомобиля с покрытием из поликарбоната

Сплошной поликарбонат отличается невероятной светопропускной способностью, достигающей 90%. Сотовые образцы обладают несколько меньшими светопрозрачными качествами, но при этом они отлично рассеивают свет и создают преграду для ультрафиолетового излучения. Применение для навесов листов сотового поликарбоната обусловлено такими свойствами:

большая конструктивная прочность — несколько слоев, соединенных между собой перегородками жесткости под различным углом, образуют ячеистую структуру, обеспечивая высокую прочность;

Поликарбонат эффективно защищает от ультрафиолетового излучения

• устойчивость, способность выдерживать сильный ветер и снеговую нагрузку;
• ударопрочность — материал не только не образует осколков при разрыве, но и почти не деформируется при механических воздействиях;
• гибкость — возможно придать материалу любую требуемую форму, не ухудшая его характеристики;

Деревянный каркас навеса покрыт листами поликарбоната

высокий процент светопропускания с защитой от УФ-лучей;

• устойчивость к температурным колебаниям — может эксплуатироваться при температуре от -40 до +55?С;
• легкий вес — позволяет производить монтаж, не прибегая к использованию специальных механизмов (материал в 15 раз легче аналогичного по размеру стекла);

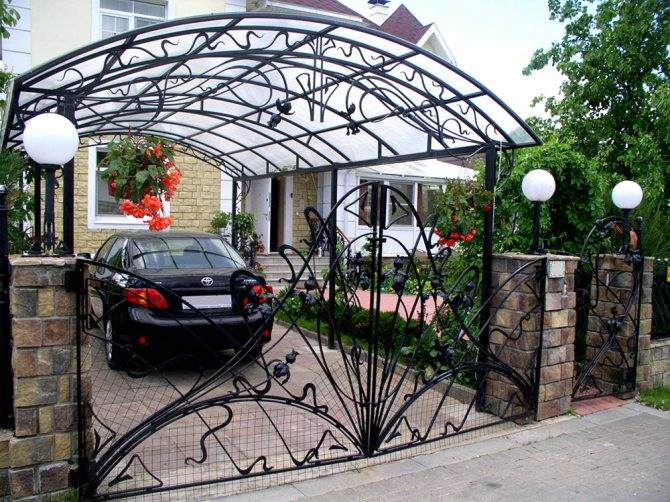

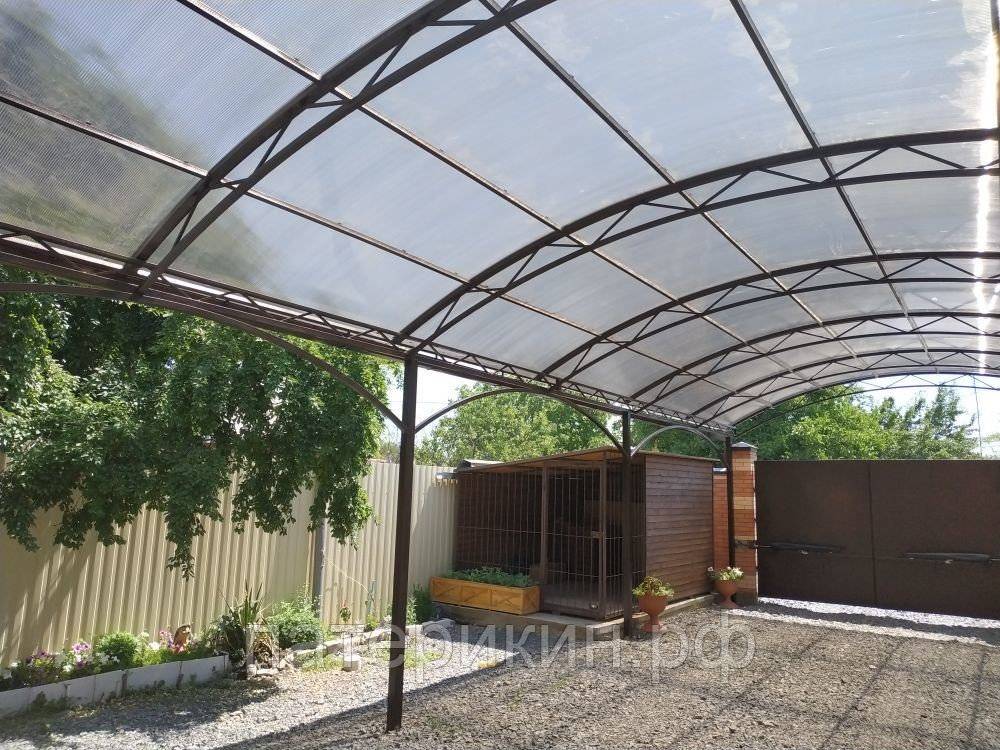

Навес арочной формы, покрывающий двор частного дома

• простота в раскрое — материал отлично обрабатывается режущими инструментами, сверлится, при этом отсутствуют осколки;
• пожаробезопасен — трудновоспламеняемый материал, при прекращении контакта с источником огня самозатухает. Образующееся при расплавлении отверстие позволяет дыму выводиться, исключая риск удушья;
• стоек к химическим и атмосферным воздействиям;

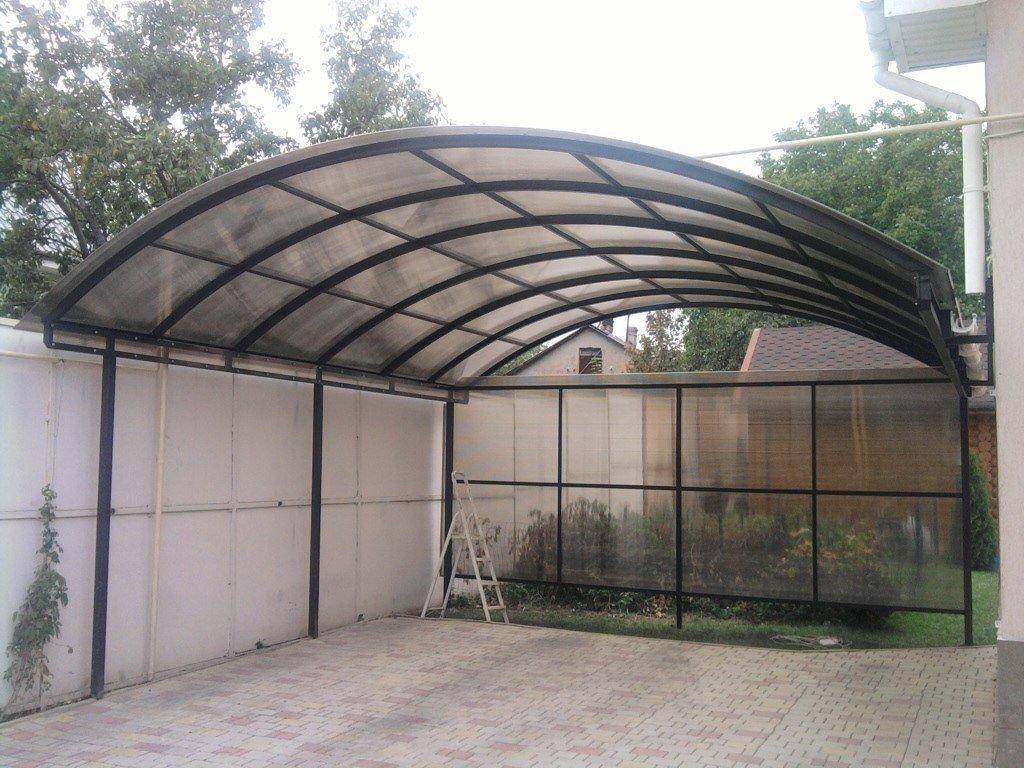

Проект навеса, пристроенного к стене частного дома

• долговечен — сохраняет свои свойства на протяжении всего периода эксплуатации, составляющего 10-11 лет;
• легок в уходе — не требует дополнительной обработки, быстро поддается очищению.

Что касается эстетической составляющей, производителями выпускаются не только бесцветные прозрачные листы, но и образцы с целым рядом расцветок. Это позволяет придавать сооружениям из сотового поликарбоната эффектный внешний вид.

Навес из поликарбоната является отличной защитой от солнца и непогоды

Навес из поликарбоната с односкатной конструкцией крыши

Строим навес для машины из дерева своими руками

Каждый из процессов строительства навеса для машины из дерева своими руками имеет свои особенности и хитрости. Рекомендуем вам взять за основу план работы ниже. Это поможет соорудить вашу конструкцию максимально быстро и с минимальными усилиями.

Подготовка нужных материалов. Лучше всего заранее составить список всего необходимого, чтобы после не тратить время на дополнительные поездки в магазин;
Выбор места на участке

В рамках данного этапа важно не только учесть расположение навеса относительно других строений на вашем дачном дворе, но и просчитать как будет вести себя конструкция в разное время года при разных осадках. Для этого вам нужны показатели предела прочности вашей породы дерева;
Создание проекта конструкции с точными цифрами, желательно в разных проекциях;
Закладка фундамента

Здесь важно выбрать подходящий тип основания, чтобы построенный деревянный навес для автомобиля своими руками стоял прочно на земле;
Постройка каркаса. Данный этап также нуждается в пристальном внимании, так как при неправильной постройке каркаса конструкция может завалиться или покоситься;
Монтаж кровли. Здесь необходимо выбрать нужный материал для крыши, который не только будет соответствовать всем требованиям, но также будет иметь подходящий вес для вашего каркаса и привлекательность с эстетической точки зрения. Все эти пункты кроме “2” будут актуальны если вы собрались построить также козырек над крыльцом своими руками из дерева.

Выбираем место на участке

Как только вы подготовили все необходимое, самое время выбрать площадь, на которой будет стоять ваш навес для машины из дерева.

Основные правила выбора площади под конструкцию:

важно выбирать место, которое будет немного возвышаться наряду с другими конструкциями. Это необходимо для того, чтобы вода от дождя или таяния снега не скапливалась под машиной

В случае, если этого сделать невозможно, придется выкладывать слой бетона на полу;
необходимо подобрать такое место, чтобы до него можно было максимально быстро и легко добраться, в том числе и зимой;
не забывайте о том, что вам нужно как-то разворачиваться. Не советуем делать навесы в тех местах, где развернуться будет проблематично.

Деревянный навес для автомобиля: проект, чертеж и схема

Проект и чертежи деревянного навеса для автомобиля своими руками сделать не так замысловато, как кажется. Для точного создания чертежа вам необходимо предварительно измерить ваш участок для навеса. Возьмите строительный метр и измерьте длину, ширину и высоту для вашей будущей конструкции. После этого занесите данные на листок бумаги

Обратите внимание:

• для начала определите габариты вашей машины и уже исходя из этого точного конструкцию навеса;
• высота проектируемого объекта должна быть выше потолка машины на 1-1.5м, чтобы под навес можно было заехать с грузом наверху авто;
• при проектировании своими руками рекомендуем предусмотреть поперечные балки, которые помогут укрепить конструкцию.

На данном этапе вам также необходимо наметить места, где будут располагаться опоры вашей конструкции.

№	Описание
1	стойка 150х150
2	подкос 100х60
3	поперечина 150х150
4	коньковый брус
5	опора конькового бруса 150х150
6	брусок обрешетки 40х150
7	брус обвязки

Инструменты и материалы

Качественные материалы – залог прочности и долговечности вашей конструкции. выбирать их нужно с умом.

Чтобы построить навес для авто из дерева своими руками вам понадобятся:

Примерный расчет навеса из профильной трубы

В качестве примера за исходные данные можно принять размер строения 6х9 метров. У него перед одной из сторон имеется свободная площадка со сторонами 7 и 9 метров. По стенке дома длиной 9 метров планируется строительство навеса с размером вылета, равным 6 метрам (прочитайте: «Предварительный расчет навеса из профильной трубы, инструкция по изготовлению ферм»).

В итоге площадь навеса — 6х9 метров. При этом высота края, который будет приподнят, равен 3,5 или 3,6 метра, а низкого –2,4 метра. В результате перепада между высотами угол наклона составит 12-13 градусов.

Для определения степени вероятных нагрузок используют ветровые и снеговые карты конкретного района, где расположен земельный участок. На основании вышеприведенных данных составляют чертежи навеса из профильной трубы своими руками.

Размер навеса для машины

Для удачного строительства в первую очередь необходимо составить план будущей постройки. Для этого вы можете использовать чертежи готовых навесов под машину, либо подготовить их самостоятельно.

В обоих случаях самый сложный этап – это определение размеров навеса. Дело в том, что габариты различных автомобилей могут существенно отличаться, а делать универсальный навес попросту не рационально, поэтому размеры навеса определяются в зависимости от авто.

Определяем размеры:

• Оптимальная высота для любого автомобиля за исключением грузового транспорта составляет 2,5 метра;
• Ширина навеса должна быть больше ширины автомобиля по крайней мере на 1м: запас в полметра позволит легко припарковаться;
• Длину навеса также можно делать с запасом в метр, однако для защиты от косого дождя и снега лучше сделать запас побольше.

Делая навес для нескольких машин, следуйте той же инструкции, однако не забывайте про расстояние между машинами, которое также можно сделать равным 1 м. Определять длину в таком случае необходимо по самому длинному автомобилю.

Какая должна быть высота автомобильного навеса

Перед началом строительных работ нужно рассчитать, какие размеры должна иметь постройка. Габариты навеса для транспорта должны учитывать:

• длину автомобиля. К этой величине добавляйте 20-50 см, чтобы оставить пространство для маневров;
• высоту машины. Учитывайте багажник и возможный закрепленный груз. Средняя высота построек для укрытия авто составляет 2,0-2,5 м. Не следует оставлять очень много пространства под крышей, чтобы исключить попадание косых осадков;
• ширину транспортного средства. Рассчитывайте величину с учетом свободного открывания дверей с одной или обеих сторон, чтобы после парковки вы могли без препятствия покинуть авто.

При планировании строительства навеса для двух автомобилей добавьте запас к габаритам не менее 0,5 м для комфортной парковки.

Подбираем материал для каркаса

Обычно каркас для навеса делают из деревянного бруса или профилированной металлической трубы различного сечения. Хотя в редких случаях для пристенных конструкций могут использовать для опор материал, который применялся при строительстве дома – кирпич, камень или бетон.

Соединительный профиль для монтажа поликарбоната выпускается в такой же палитре, как и сам поликарбонат

При самостоятельном возведении каркаса останавливаются чаще на деревянном брусе, не зная как сделать навес для машины из металлического профиля дешевле и проще в изготовлении. А ведь для этого всего лишь требуется выбрать легкий кровельный материал – поликарбонат, и заменить сварочные соединения на металлические хомуты и уголки.

Металлический каркас долговечнее, чем деревянный и не столь требовательный в уходе

Как построить навес для автомашины своими руками

Сооружение своими руками навеса для машины на дачу – несложная задача для тех, кто минимально знаком с основами строительства. Для возведения конструкции выбирается самое подходящее место, составляется подробный проект. Далее требуется залить фундамент, поставить на него каркас с опорами, оформить площадку, установить саму кровлю. Проще всего самостоятельно сделать односкатную крышу, опирающуюся на шесть-восемь столбов.

На сегодняшний день разработано большое количество проектов, позволяющих построить навес.

Выбор места, создание проекта с чертежами, схемами

Наиболее подходящее место для создания укрытия – со стороны въезда на участок. Его выравнивают, очищают от мусора, крупных растений. При наличии гаража, навес примыкает к нему спереди или сбоку. При создании чертежа требуется измерить длину, ширину, высоту машины – ей не должно быть «тесно», а на площадке оставляют достаточно места, чтобы беспрепятственно обойти авто вокруг.

В регионах, где ветер сильный и порывистый, скат крыши делается более пологим, а угол наклона составляет 25 градусов.

Изготовление фундамента

Основание для тяжелого навеса с опорами из кирпича, камня, металлочерепицы, делают монолитным – из бетона. Для этого производится разметка, выкапывается траншея, выполняется монтаж каркаса из арматуры и опалубки, заливка, выравнивание основания.

Периметр для стоянки подбираем на уровне 3×6 м.

Для небольшой машины, легкого укрытия из досок и поликарбоната, достаточно свайного фундамента. Под сваи, которых берется по количеству столбов-опор (6-10 штук), бурятся или выкапываются ямы. Последние заливают цементом после того, как опора (свая) с «якорем» уже помещена внутрь, а на дно насыпан щебень и песок. В другом варианте винтовые сваи вкручиваются прямо в землю, на глубину 1,2-1,6 метра, а сверху к ним привариваются трубы нужной высоты.

Строительство каркаса с опорами

Каркас устанавливается на предварительно подготовленное основание – бетон должен застыть, хорошо просохнуть. После, на заранее установленные закладные детали, монтируются опоры, на них – горизонтальные перемычки, наклонные части обрешетки. Стандартное расстояние между опорами, расположенными сбоку – 120-150 см., со стороны въезда – 270-290 см., высота – 215-250 см. Величина заглубления опорных элементов в фундамент зависит от тяжести кровли – 50-70 см.

Фиксацию производят за счет усиленных стальных полос или уголков.

Оформление площадки

Сама площадка укрытия заливается бетоном, выкладывается кирпичом, тротуарной плиткой, керамогранитом. Допустимо оформить помост предварительно окрашенными, пропитанными антигнилостными и инсектицидными составами досками, но такое покрытие не слишком долговечно, особенно, если машина большая, тяжелая. По бокам конструкции допустимо монтировать перила, полноценные высокие стенки.

Участок под навесом можно выложить тротуарной плиткой.

Установка кровли

Кровельная конструкция монтируется на предварительно созданную обрешетку из металла, бруса. Вначале на опоры укладывают самые длинные горизонтальные балки или трубы, после к ним прикручиваются, прибиваются, привариваются поперечные перекладины, наклонные части. Небольшой навес накрывают одним-двумя листами материала, для более крупных количество элементов превышает 6-12.

Среди материалов для покрытия крыши лучше выбрать профнастил.

Профнастил, поликарбонат, черепицу на наклонную крышу, начинают укладывать с нижнего края, чтобы стекающая сверху дождевая вода не накапливалась на поверхности. Детали располагают «внахлест» на 20-30 см., используя подходящие для того или иного материала крепежные элементы в достаточном количестве.

Дизайн

Навесная конструкция декорируется по своему усмотрению, но так, чтобы украшения не мешали въезду-выезду автомобиля. Для металлического, кирпичного сооружения оптимально подойдут изящные кованые детали (перила, карнизы), растения в кашпо, расположенные под самой крышей, светодиодная подсветка, гирлянда. Выполненное из дерева – оформляется резьбой, тонируется под элитные породы, расписывается узорами вручную. Допускается монтаж перил из точеных деревянных балясин, ажурных декоративных решеток.

Все детали обязательно покрываются слоем подходящего защитного состава.

Место для размещения навеса

Ширина места для одного автомобиля должна составлять не меньше 3 метров, а длина – 6 м. Меньшая площадь не позволяет укрыться от солнечных лучей или дождя человеку при проведении ремонта машины. Обычно укрытие устанавливают недалеко от въезда на загородный участок или обустраивают рядом с домом и хозяйственными постройками под одной кровлей с ними.

Как построить парник для огурцов своими руками: основные этапы, особенности конструкцииСнятие с крепких плетей ароматных зеленцов в конце весны начале лета – легко достижимая цель. Для её осуществления на…

При таком размещении к автомобильному навесу легко подвести электричество. Некоторые владельцы даже делают освещение, оснащенное датчиком движения. Также предусматривают наличие рядом ливневки или дренажной канавы. Для безопасности площадку устраивают подальше от открытого огня, мангала.

Как поставить столбы для навеса

Опоры для навеса можно установить разными способами. Выбор зависит от материала изготовления столба, типа грунтов и предполагаемой нагрузки на покрытие.

Монтаж деревянных столбов

Как установить деревянные столбы для навеса:

1. Закопать столб. Для этого выкапывают яму, засыпают а дно подушку из смеси песка и щебня. Туда же опускают подготовленную деревянную стойку, тщательно обработанную от гниения. После этого засыпают грунт обратно и уплотняют его. Этот метод подходит для организации временного или легкого навеса.
2. Прикрепить стойку к существующему столбчатому фундаменту. Это щадящий способ использования деревянных стоек. В готовые столбчатые фундаменты заранее закладывают пластины, к которым в последствии крепятся деревянные опоры.

Забивание

Забить можно металлические столбы в плотные грунты. Это отличный способ сэкономить на монтажных работах и получить надежный каркас.

В отмеченном месте устанавливают трубу, надевают оголовок (толстый слой картона) и начинают забивание до достижения плотных пород грунта. Поскольку подушка из песка и щебня при этом методе отсутствует, ориентироваться стоит именно на твердые опорные пласты. Излишки длины по верху можно подрезать. При этом, глубина столбов для навеса не должна быть меньше 1,5 метров или ½ от верхней части столба.

Бутование столбов для навеса

Это метод, аналогичный закапыванию. В отмеченном месте готовится лунка глубиной ниже уровня промерзания на 0,3 метра. На дно засыпается смесь песчано-гравийная и устанавливается столб. Далее яму послойно заполняют песчано-гравийной смесью, постоянно подливая воду для уплотнения.

Когда до вершины лунки осталось 15-20 см, заливают бетонный раствор, который служит в качестве усиления для опоры.

Плюсы метода:

• Высокая эффективность при малых финансовых и трудовых затратах;
• Быстрая скорость установки.
• Недостаток – небольшая несущая способность столбов.

Бетонирование столбов для навеса

Чтобы получить надежную и универсальную опору, берут металлические трубы и заглубляют их в грунт, применяя бетонирование основания столба. Метод целесообразен для использования на подвижных и пучинистых грунтах, где сложно достигнуть плотных слоев и необходимо защитить стойку от выталкивания при пучении насыщенного водой грунта.

Как забетонировать столбы для навеса:

• 1) Выкапывают яму на рассчитанную глубину;
• 2) Низ засыпают щебеночно-песчаной смесью и уплотняют;
• 3) Выставляют металлический каркас для усиления «стакана»;
• 4) Монтируют опалубку;
• 5) Вставляют трубу и фиксируют ее к каркасу металлической арматурой;
• 6) Производят заливку бетона.

Особенности размещения навесов на даче и возле дома

Чтобы построить удобное и практичное место для укрытия авто от осадков и солнечного света, осмотрите территорию своего участка по фото или плану расположения объектов. Выберите, где удобнее будет сделать заезд и свободно парковать транспорт под навес. Наиболее удобно возводить конструкцию недалеко от ворот, оставляя пространство для маневров и разворотов, если это требуется.

Важное!

При планировании разместить два автомобиля под один навес продумайте установку стоек, поддерживающих тяжелую конструкцию крыши с тяжелой кровлей, посередине. Дополнительные необходимы для исключения провисания кровельного материала, равномерного распределения нагрузки.

Вы можете расположить навес вдоль жилого дома или хозяйственных построек, возвести отдельно стоящее сооружение, если позволяет площадь участка или пристроить конструкцию. Сделайте чертеж запланированного объекта с помощью специальных инженерных программ или нанесите эскиз на бумагу с соблюдением масштаба:

• вид спереди;
• вид сбоку;
• вид сверху в разрезе;
• проекция в трех плоскостях;
• расположение объекта относительно плоскости участка и других ссоружений;
• нанесите все размеры (длину, ширину, высоту постройки, габариты опор, крыши, кровли, фундаментных элементов, стен).

Подробный чертеж поможет уточнить все размеры, рассчитать нужное количество материалов, визуально оценить удачность расположения, возможности маршрута и парковки.

Советы по выбору материала

Приобретая поликарбонат, необходимо помнить про такие важные факторы как:

1. Толщина листа. Она бывает 4,6,10 мм. Выбор зависит от формы будущего навеса. Если она куполообразная, с крутыми скатами, то лучше выбрать тонкий лист, если прямая и пологая – толстый. Также материал более 6 мм предпочтительнее для регионов, в которых наблюдаются снежные заносы.
2. Защитное покрытие. В продаже имеется материал, оснащенный специальной пленкой или без нее. Лучше, конечно, перестраховаться и выбрать с защитой, чтобы потом иметь уверенность в том, что сооружение будет долговечным.

Навесы из поликарбоната, видео:

Варианты навесов, защищающих машины от осадков и солнца

Простое сооружение на дачном участке или придомовой территории для защиты авто представляет собой крышу, установленную на четыре опоры. Чтобы сделать навес для машины своими руками дешево, нужно подойти к процессу строительства практично, подобрать надежные и недорогие материалы.

В качестве постройки, заменяющей гараж, вы можете возвести навес:

• пристроенный к жилому дому, хозяйственному сооружению или высокому забору. Конструкцию сооружают из двух стоек и присоединенной крыши, закрепляемой к стене или ограждению;
• мобильный, с возможностью передвижения по участку и применения под другие нужды. Сооружение имеет крышу, установленные на четыре опоры, оснащенные колесами;
• стационарный, построенный на недвижимых, закрепленных в почвогрунте, опорах. Постройка может быть возведена из любых материалов, быть разной формы.

При необходимости автомобильный навес можно использовать в качестве беседки во время пикника или, защищающей от осадков, укрытием для растений в передвижных посадочных емкостях. Наибольшую защиту транспортному средству обеспечит постройка с торцевыми зашитыми стенами.
