Особенности напольных радиаторов
Напольные радиаторы — надежные и долговечные источники тепловой энергии.
Они необходимы там, где невозможно установить настенные приборы: на перегородках из ГКЛ и стеклоблоков, при большой площади остекления вертикальных поверхностей.
Принцип работы
Напольные радиаторы — элементы системы водяного отопления, которая работает по следующему принципу:
- в котельной вода нагревается до требуемой температуры;
- по трубопроводу подается к радиаторам и заполняет их;
- происходит нагрев корпуса приборов.
Передача тепла в помещение осуществляется двумя способами:
- излучения (до 80% от общей мощности);
- конвекции.
Показатель процентного соотношения конвекция-излучение зависит от конструкции прибора. Батареи панельного и секционного типа преимущественно работают по принципу излучения тепла. При этом волны направлены по отношению к поверхности прибора перпендикулярно и под небольшим углом в обе стороны.
Если в радиаторе есть теплообменник, представляющий собой ребристую трубу, то воздух заполняет пространство между пластинами-ребрами. В этом случае передача тепла осуществляется преимущественно методом естественной конвекции. Нагревшиеся воздушные массы поднимаются к подпотолочному пространству, на их место поступают холодные. По такому принципу работают приборы, встраиваемые в пол.
Фото 1. Конструкция напольного отопительного радиатора. Стрелками указаны составные части прибора.
Преимущества и недостатки
Основным достоинством напольных батарей считают минимальные потери тепла. Этот эффект достигается посредством тщательно продуманной конструкции и формы корпуса приборов. В числе других преимуществ:
- простота и легкость монтажа;
- эстетическая привлекательность, присущая современным моделям отопительного оборудования;
- широкий выбор оборудования с разной тепловой мощностью;
- доступная цена;
- возможность регулирования температуры нагрева.
Недостатки:
- неравномерный прогрев помещения: верхнее пространство быстрее становится теплым, в то время как на уровне пола воздух прохладный;
- не всегда способны гармонично вписаться в дизайн комнаты;
- нельзя замаскировать установленными перед ними мебелью или перегородками.
Монтаж
Подключение напольного радиатора к системе отопления технически ничем не отличается от установки настенного. Выполняют те же действия:
- на входе и выходе батареи устанавливают краны маевского или краны с терморегулятором;
- герметизацию резьбовых соединений выполняют с помощью льна и уплотнительной пасты Unipak;
- проверяют правильность установки пузырьковым уровнем: верхняя панель отопительного прибора должна быть строго горизонтальной.
Справка. В каждой линейке напольных радиаторов есть проходные и концевые модели. Первые предназначены для монтажа в любой точке системы отопления. Концевые устанавливают в конце каждой ветки инженерной сети.
Напольные радиаторы панельного типа — сборные. Перед подключением к системе отопления требуется выполнить несколько действий:
- снять верхнюю и боковые панели;
- установить ножки;
- закрепить ранее снятые панели на прежних местах.
Для того чтобы напольные приборы были более устойчивы, производители отопительного оборудования разработали специальные кронштейны. Они крепятся к поверхности пола, после чего прикручиваются ножки или корпус батареи. При необходимости и для большего удобства монтажа используют кронштейны, регулируемые по высоте.
Фото 2. Специальные кронштейны с подвешенным на них напольным биметаллическим радиатором отопления.
Сфера использования напольных радиаторов
Для начала разберемся, где используют приборы отопления, которые устанавливаются на пол.
Водяные напольные батареи отопления целесообразно применять в таких случаях:
- В помещениях, где по тем или иным причинам не получается установить традиционные радиаторы для настенного монтажа. Такое часто бывает в домах, где стены выполнены из рыхлого материала (газобетона, пенобетона) или обшиты гипсокартоном. На них нельзя навешивать даже легкие алюминиевые приборы.

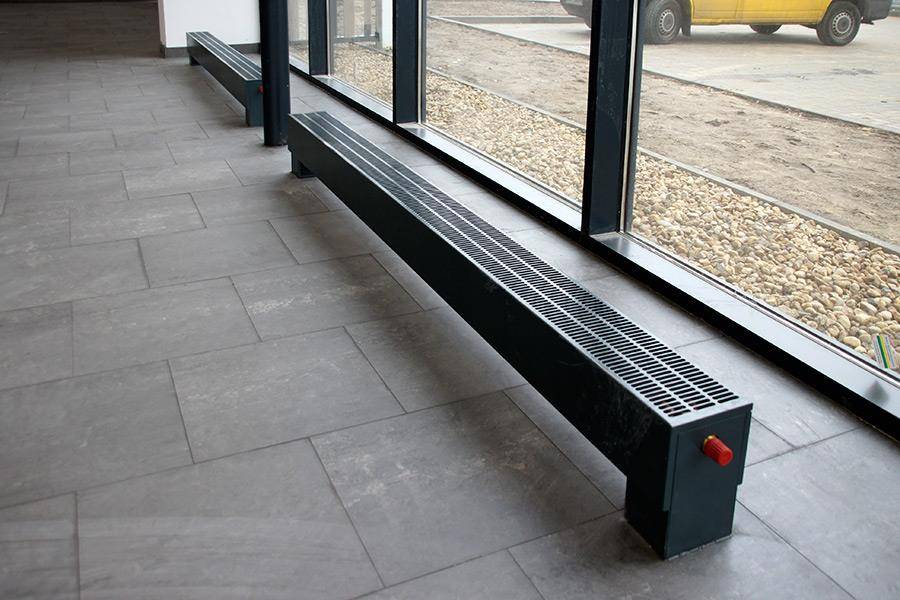

- В витринах магазинов и ТРЦ применяют низкие напольные радиаторы отопления для панорамных окон. Такое остекление нельзя оставлять без тепловой завесы, потому что на окнах будет скапливаться конденсат, образовываться наледь.
В отличие от навесных отопительных агрегатов напольные батареи устанавливаются только на пол, не крепятся на стены. Высота этих приборов меньше, чем у их секционных собратьев. Подставка под агрегат жестко прикрепляется к полу.
Преимущества и недостатки
К преимуществам, которые имеют низкие радиаторы отопления, можно отнести следующее:
- агрегат можно монтировать в любом месте, не обращая внимания на высоту окон;
- низкий отопительный прибор экономит свободное место в помещении;
- благодаря стильному дизайну и привлекательному внешнему виду батарея не портит интерьер помещения, вписывается в любой дизайн комнаты;
- можно монтировать в помещении с панорамными окнами, чтобы создавать тепловую завесу перед ними;
- при установке не имеет значения материал и прочность стен, потому что батареи к ним не крепятся.
Минусы у подобных отопительных приборов тоже есть, они заключаются в следующем:
- Чтобы подключить батарею к отопительной системе, нужно проложить трубы в стяжке пола, потому что они будут мешать при расстановке мебели. Скрытая прокладка трубопроводов считается не лучшим вариантом, потому что обслуживать и ремонтировать сети сложнее.
- Тепло от этих приборов отопления распределяется неравномерно, поэтому агрегат не подходит для обогрева помещений значительной высоты. При этом некоторые участки комнаты могут вообще не обогреваться.
- Из-за скрытой прокладки трубопроводов стяжку пола в помещении делают определенной высоты, что создает трудности при креплении радиаторов.
Существенным недостатком напольных отопительных агрегатов является то, что они стоят дороже секционных навесных батарей, а помещение обогревают хуже.
Разновидности напольных батарей
Все горизонтальные радиаторы отопления, которые монтируются на пол, делятся на несколько видов в зависимости от материала исполнения:
Батареи из чугуна повсеместно применялись в прошлом столетии, но эстетической привлекательностью они похвастаться не могут. Их основной минус в том, что внутри конструкция быстро заиливается, поэтому ее нужно регулярно прочищать (примерно раз в три года). При механическом воздействии чугун может трескаться. То же происходи и при гидроударах.
Большей популярностью сегодня пользуются стальные радиаторы. Они достаточно прочные и внешне привлекательные. Однако пластинчатые приборы из стали часто протекают в районе сварного шва.
Самые надежные и красивые биметаллические агрегаты. Внутри алюминиевого корпуса находится стальной сердечник. Благодаря этому теплоотдача прибора достаточно высокая, а оптимальная прочность позволяет монтировать их в централизованных сетях с высоким давлением.
Алюминиевые батареи самые легкие, но они не рассчитаны на высокое давление в сети, поэтому применяются только в автономных системах
Важно тщательно подбирать материал труб и фитингов, потому что с некоторыми металлами алюминий формирует гальванические пары.
По конструкции напольные агрегаты бывают панельные и секционные. Панельные батареи делают только из стали, а секционные производятся из биметалла, чугуна или алюминия. Кроме этого, все отопительные приборы бывают разной высоты.
Важно! Самые небольшие теплопотери при малом количестве секций имеют более высокие батареи
Особенности монтажа
Установка в пол встраиваемых батарей не требует особой подготовки. Для того чтобы сделать это собственноручно, необходимо хорошо изучить устройство теплового оборудования в доме.
Внутрипольный конвектор POLVAX
Чтобы продлить срок службы приборов, обеспечить эффективный обогрев помещения и не потратить много денег и сил впустую, при монтаже радиаторов следует обратить внимание на следующие нюансы
- Давление в системе центрального отопления. Поскольку батареи, устанавливаемые в пол, предназначены в основном для обогрева загородных домов, они, как правило, не рассчитаны на то, чтобы выдерживать давление, которое присуще системам централизованного отопления. Если все же принято решение установить встраиваемый радиатор в квартире многоэтажного дома, то при выборе модели следует опираться, прежде всего, на этот показатель.
Монтаж внутрипольного конвектора
- Высота потолков в помещении. Чем больше объем комнаты, которую требуется отапливать, тем большей должна быть мощность встраиваемых радиаторов. Расчет осуществляется по формуле 1 кВт на 10 м кв.
- Подводка электричества к радиаторам отопления водяного типа. Этот момент следует продумать еще на стадии проектирования здания или до начала ремонта помещения. В ином случае установить получится только радиатор с электрическим нагревателем.
- Пространство в полу, необходимое для установки радиаторов. При этом опираются на габариты приборов. Между полом и радиатором должно оставаться пространство, высота которого варьируется в зависимости от модели прибора.

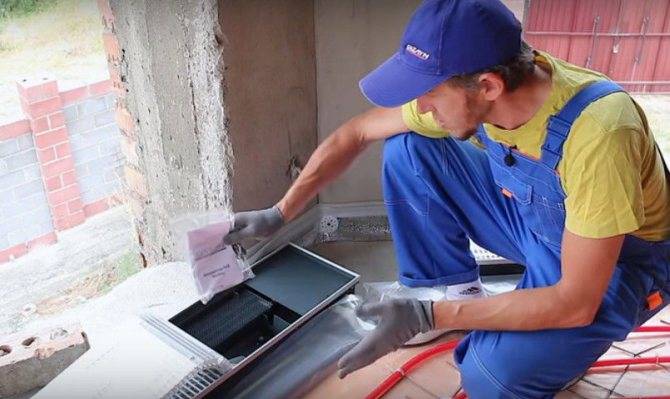

Установка внутрипольного конвектора
Таблица. Пошаговая инструкция по монтажу встраиваемого в пол радиатора с водяным нагревателем.
| Шаги, фото | Описание действий |
Шаг 1 | Вместе с системой «теплый пол» можно установить внутрипольные конвекторы для дополнительного обогрева витражей, выходящих на северную или северо-западную сторону дома. Они также будут служить как обогреватели в межсезонье, когда требуется обеспечить дом небольшим количеством тепла без задействования всей отопительной системы. Таким образом, достигается экономия средств. |
Шаг 2 | По габаритам модель радиатора подбирается в зависимости от высоты системы «теплый пол». Предпочтение следует отдавать модели со встроенным вентилятором, который будет осуществлять обдув стекол витража и эффективно бороться с конденсатом. |
Шаг 3 | Подводятся и утепляются трубы центрального отопления. Для радиаторов с вентилятором потребуется подвести электрический кабель и поставить терморегулятор, чтобы следить за температурой. |
Шаг 4 | К централизованной системе подключаются внутрипольные конвекторы путем соединения с трубами радиатора, расположенными, как правило, сбоку в спрятанном под декоративной крышкой отсеке. |
Шаг 5 | Расстояние от витража до батареи должно составлять не менее 50 мм. Если встраивать конвектор в проем витража, то его площадь существенно уменьшается и, соответственно, уменьшается его КПД. Но при этом прибор не занимает лишнего пространства и ему не будут мешать шторы при обдуве стекол витража. |
Шаг 6 | Прибор комплектуется инструкцией, изучив которую, можно без проблем подключить радиатор по всем правилам и добиться его эффективной службы на протяжении многих лет. |
7 Особенности монтажа
Установка в пол встраиваемых батарей не требует особой подготовки. Для того чтобы сделать это собственноручно, необходимо хорошо изучить устройство теплового оборудования в доме.
Внутрипольный конвектор POLVAX
Чтобы продлить срок службы приборов, обеспечить эффективный обогрев помещения и не потратить много денег и сил впустую, при монтаже радиаторов следует обратить внимание на следующие нюансы
- Давление в системе центрального отопления. Поскольку батареи, устанавливаемые в пол, предназначены в основном для обогрева загородных домов, они, как правило, не рассчитаны на то, чтобы выдерживать давление, которое присуще системам централизованного отопления. Если все же принято решение установить встраиваемый радиатор в квартире многоэтажного дома, то при выборе модели следует опираться, прежде всего, на этот показатель.
Монтаж внутрипольного конвектора
- Высота потолков в помещении. Чем больше объем комнаты, которую требуется отапливать, тем большей должна быть мощность встраиваемых радиаторов. Расчет осуществляется по формуле 1 кВт на 10 м кв.
- Подводка электричества к радиаторам отопления водяного типа. Этот момент следует продумать еще на стадии проектирования здания или до начала ремонта помещения. В ином случае установить получится только радиатор с электрическим нагревателем.
- Пространство в полу, необходимое для установки радиаторов. При этом опираются на габариты приборов. Между полом и радиатором должно оставаться пространство, высота которого варьируется в зависимости от модели прибора.
Установка внутрипольного конвектора
Таблица. Пошаговая инструкция по монтажу встраиваемого в пол радиатора с водяным нагревателем.
Шаг 1 | Вместе с системой «теплый пол» можно установить внутрипольные конвекторы для дополнительного обогрева витражей, выходящих на северную или северо-западную сторону дома. Они также будут служить как обогреватели в межсезонье, когда требуется обеспечить дом небольшим количеством тепла без задействования всей отопительной системы. Таким образом, достигается экономия средств. |
Шаг 2 | По габаритам модель радиатора подбирается в зависимости от высоты системы «теплый пол». Предпочтение следует отдавать модели со встроенным вентилятором, который будет осуществлять обдув стекол витража и эффективно бороться с конденсатом. |
Шаг 3 | Подводятся и утепляются трубы центрального отопления. Для радиаторов с вентилятором потребуется подвести электрический кабель и поставить терморегулятор, чтобы следить за температурой. |
Шаг 4 | К централизованной системе подключаются внутрипольные конвекторы путем соединения с трубами радиатора, расположенными, как правило, сбоку в спрятанном под декоративной крышкой отсеке. |
Шаг 5 | Расстояние от витража до батареи должно составлять не менее 50 мм. Если встраивать конвектор в проем витража, то его площадь существенно уменьшается и, соответственно, уменьшается его КПД. Но при этом прибор не занимает лишнего пространства и ему не будут мешать шторы при обдуве стекол витража. |
Шаг 6 | Прибор комплектуется инструкцией, изучив которую, можно без проблем подключить радиатор по всем правилам и добиться его эффективной службы на протяжении многих лет. |
7.1 Шаг 1
На первом этапе требуется подвести трубопровод для подведения теплоносителя. На этом же этапе выполняют подведение электрической проводки.
7.2 Шаг 2
В процессе установки внурипольного нагревателя потребуется залить стяжку. При этом требуется учесть размер канала под монтируемый отопительный прибор.
7.3 Шаг 3
В подготовленное ложе, установить нагреватель. В пространство между нагревателем и стеной ложа уложить теплоизолятор. С использованием регулировочных болтов выровнять прибор по горизонтали.
7.5 Шаг 5
Для повышения качества тепловой изоляции, цели, образовавшиеся между кожухом прибора и стенами ложе применяют силиконовый герметрик.
7.6 Шаг 6
На этом этапе можно включить прибор и закрыть его декоративной решеткой.
На самом деле, монтаж внутриполового нагревателя не отличается сложностью и его можно довольно легко сделать своими руками.
В своих квартирах и домах мы привыкли видеть навесные секционные батареи, поэтому даже не догадываемся, что есть более практичные и удобные варианты. Напольные радиаторы отопления обладают множеством преимуществ. Существует несколько видов таких приборов. Однако и секционная, и напольная разновидность агрегатов отопления занимает определенное место в помещении вдоль стен, поэтому не подходит для комнат с панорамными окнами. В этом случае используют встраиваемые радиаторы.
В каких помещениях устанавливают встраиваемые в пол радиаторы?
У некоторых моделей есть дополнительные функции, такие как отвод конденсата, автоматическая регуляция, программируемый контроль климата.

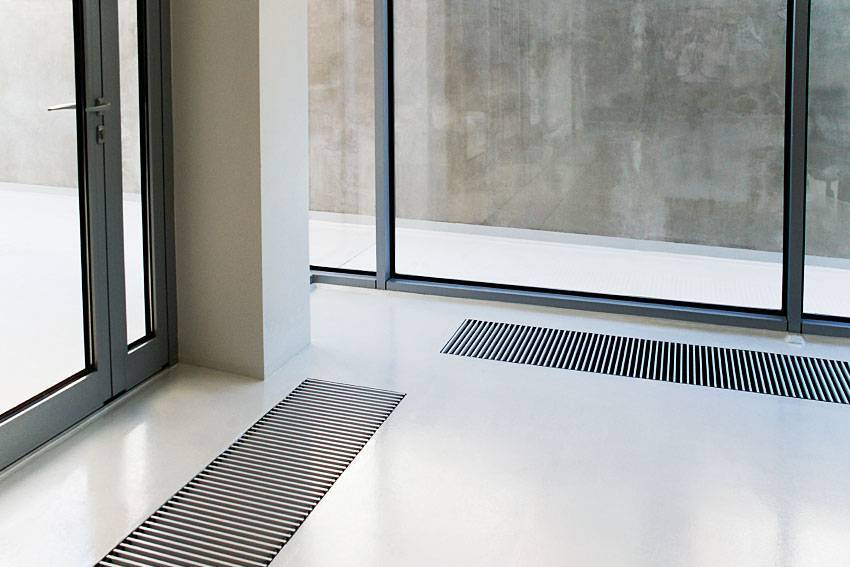

Внутрипольный конвектор
Подобные радиаторы наиболее востребованы в помещениях, где требуется создать особый микроклимат:
- в теплицах;
- в музеях;
- в галереях;
- в домах с панорамными окнами.
Радиусный/угловой внутрипольный конвектор
Универсальность и многофункциональность встраиваемых в пол батарей способствует тому, что им отдают предпочтение при организации отопления как в жилых помещениях, так и в офисных, а также в помещениях коммерческого назначения.

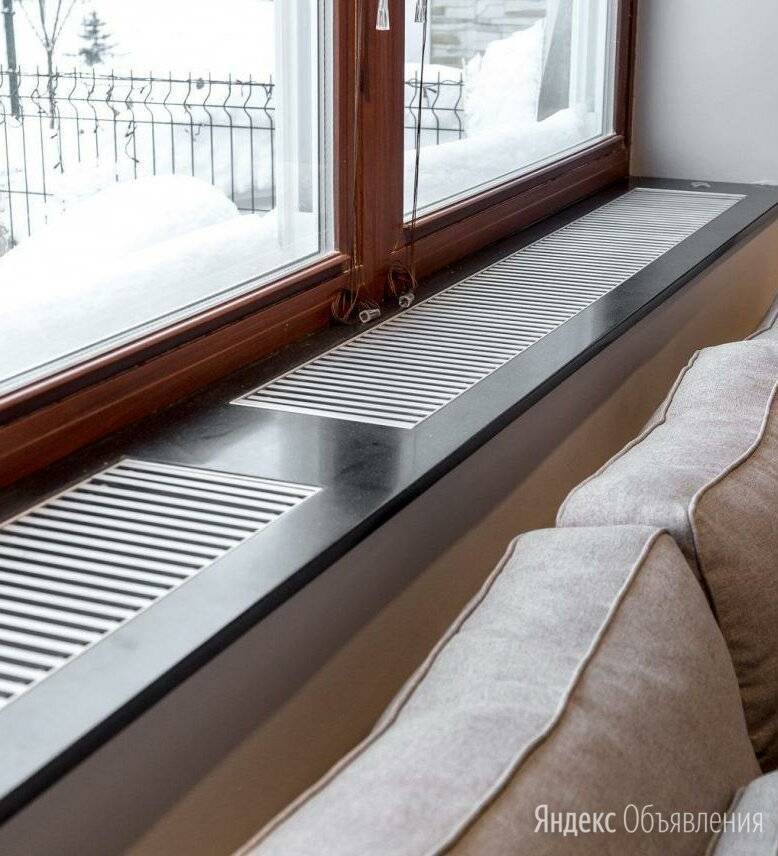

Встраиваемые конвекторы иногда устанавливают в подоконники
5 Взвешиваем «за» и «против»
Идеального оборудования не бывает. Чем хороши радиаторы в полу и какие существуют ограничения в их использовании?
5.1 ТОП причин выбрать внутрипольный радиатор
- Быстрый и качественный прогрев. Помещение, в котором радиатор отопления установлены в пол, прогревается заметно быстрее, чем комнаты, оборудованные приборами иных типов. Это возможно благодаря большой нагревательной поверхности. Модели с вентиляторами нагревают воздух еще быстрее.
- Экономичность. Для работы внутрипольного радиатора нужно минимальное количество теплоносителя.
- Компактность и легкость. Благодаря малой массе приборов их можно устанавливать в любых помещениях. Они практически не создают нагрузки на строительные конструкции. Внутрипольный монтаж позволяет решить проблему поиска дополнительного места для установки обогревателей.
- Безопасность. Низкая температура декоративной решетки делает невозможными ожоги. Сам прибор настолько же безопасен, как обычный радиатор водяного отопления, не нуждается в «присмотре» во время работы.
- Доступная цена. Радиаторы относительно не дороги, правда, есть и одно «но» – стоимость монтажа. Его лучше поручить специалистам, что подразумевает дополнительные расходы.
5.2 Несколько слов о недостатках и ограничениях в применении
Как и все приборы конвективного типа, внутрипольные радиаторы способствуют распространению пыли. Их устанавливают в помещениях, где часто проводят влажную уборку. За чистотой решетки приходится следить особенно тщательно, необходимо регулярно очищать и нагревательные элементы. В зданиях с высокими потолками лучше не использовать модели с встроенными вентиляторами, т.к. в этом случае теплый воздух будет подниматься выше уровня человеческого роста
Очень важно правильно установить оборудование, чтобы не спровоцировать возникновение сквозняков
Преимущества радиаторов, встраиваемых в пол
Встраиваемые в пол отопительные батареи являются превосходным способом решения вопросов, связанных с обогревом, невзирая на назначение помещений и их площадь.
Они обладают многими преимуществами по сравнению с традиционными вариантами обустройства систем отопления:
- надежность, экологичность, безотказность, устойчивость к влиянию агрессивных сред. Они рассчитаны на долгие годы эксплуатации;
- высокая производительность при минимальных затратах. Качественный обогрев, если установлен радиатор встраиваемый в пол, можно обеспечить, благодаря традиционному водяному отоплению, положенному в основу внутрипольных конструкций;
- возможность скрыто поместить батарею внутри пола. Такие особенности конструкции позволяют потребителям не опасаться, что радиаторы не будут вписываться в современный интерьер офиса, стильного дома или торгового центра;
- максимальное сохранение свободного пространства, если установлены радиаторы под полом. После монтажа батарей отопления мебель и различные предметы интерьера можно размещать вплотную к стенам комнаты;
- при обустройстве системы отопления с радиаторами, встроенными в пол, у владельцев недвижимости имеется возможность устанавливать цельностеклянные окна на всю стену. Подобное дизайнерское решение является наиболее актуальным при строительстве загородных коттеджей.
Устройство внутрипольного радиатора, детали на видео:
https://youtube.com/watch?v=PJUwyx4jjtc
Отопление в плинтусах
Относительно недавно появился новый и самый низкий способ создания отопления. В этом случае теплоснабжающая конструкция состоит из медных трубок, оребренных пластинами, благодаря которым увеличивается теплоотдача. По ним циркулирует вода.
Трубки прокладывают по периметру комнаты и прикрывают особыми металлическими плинтусами. Подобная отопительная конструкция обладает самыми маленькими размерами. В ширину она составляет 30 миллиметров, а высоту имеет в пределах 100 –200 миллиметров (в зависимости от мощности системы).
Отопление в плинтусах имеет преимущества:
- Большие возможности для воплощения дизайнерских решений в интерьере.
- Равномерное распределение теплых потоков вдоль стен.
Когда создается в помещении уникальный дизайн, именно низкие радиаторы для витражных окон позволяют правильно и красиво вписать отопительную систему в интерьер.

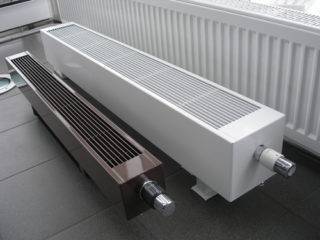

Преимущества и недостатки напольных моделей
Напольные радиаторы подключаются к общей системе отопления, устанавливаются на ножки
Напольный радиаторный прибор можно устанавливать на специальные ножки или встраивать в поверхность пола, крепить по типу плинтуса. По сравнению со стандартными вариантами они имеют несколько преимуществ:
- компактность – малогабаритные изделия не загромождают пространство;
- высокий коэффициент теплоотдачи моделей из чугуна, биметалла, алюминия;
- лаконичный внешний вид – подходят под любое интерьерное решение;
- несколько вариантов расцветок – стандартные батареи изготавливаются в белом цвете, но производители окрашивают их по RAL-каталогу, обыгрывая различные фактуры;
- простота установки – монтажные работы сводятся к подсоединению к отопительной системе или прикручиванию в пол;
- эффективный обогрев помещения, где имеется большое окно;
- возможность установки рядом со стенками.
К минусам напольных радиаторов отопления относятся необходимость организации напольной разводки, сложность поиска нужной модели в оффлайн-магазинах. Среди недостатков также отмечены низкая цена в сравнении с классическими вариантами и обогрев по технологии конвекции.
Биметаллические радиаторы
Батареи из композитного материала, в основном для изготовления используется сталь и алюминий. Первый компонент идет для создания внутренних трубок, второй – для внешних теплоотдающих ребер. Такая компоновка позволяет сделать крепкие и долговечные установки отопления. Биметаллические отопительные приборы производятся за рубежом, поэтому стоят довольно-таки дорого.
Основные преимущества биметаллических обогревателей:
- Высокая теплоотдача;
- Стойкость к гидроударам и скачкам внутреннего давления;
- Экономное потребление обогревательных компонентов;
- Быстрый монтаж.
Недостатки: высокая стоимость.
Отдельно стоит упомянуть про автономные масляные радиаторы. Напольные установки такого типа не зависят от общественной системы отопления и будут полезны в тот период года, когда она еще не включена. К сожалению, электрические масляные батареи потребляют много энергии и их нельзя отнести к экономным источникам обогрева.
https://youtube.com/watch?v=AIEgi_eDjUM
Чугунные батареи
Эти радиаторы используются издавна и по сей день. С появлением новых, более легких материалов, предпочтение стали отдавать им, убирая из квартир старые не эстетичные на вид чугунные батареи, но в последнее время радиаторы из чугуна снова начали входить в моду.
И это неудивительно, ведь при небольшой стоимости они обладают огромной прочностью и высокой надежностью.
Но большой вес и сложность в уходе для многих являются основополагающими минусами такого рода приборов.
Сегодня чугунные изделия выпускают двух видов:
- классические бюджетные «гармошки» в стиле «дешево и сердито» самых разнообразных расцветок и в вариантах под покраску
- изысканные дорогие дизайнерские модели в стиле «ретро», каждая из которых представляет собой своего рода шедевр, и стоимость может быть очень и очень высокой.
Алюминиевые отопители
Эти приборы, очень легкие, но вместе с тем достаточно прочные, обычно используют для автономного отопления, так как некачественные теплоносители в централизованных системах могут стать причиной быстрой их коррозии.
Кроме того, они довольно чувствительны к скачкам давления воды. Производят их двумя способами:
- метод литья под давлением, где поэтапная обработка обеспечивает максимальную гладкость поверхностей, а внутри и снаружи наносится антикоррозийное покрытие, после чего корпус покрывают специальной порошковой краской
- метод экструзии, при котором вертикальные части производятся из алюминия, а коллектор из силумина (алюминиево-кремниевый сплав), герметично соединяя все детали для исключения риска протечек.
