Как сделать водопровод из полипропиленовых труб

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет

Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

• полиэтилен (ПЭ): высокого давления (ПВД) — для внутренней разводки канализации,
• низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),

поливинилхлорид (ПВХ), полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Полипропиленовые трубы (ППР)

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Сегодня выбор материалов велик и наибольшее преимущество получают полипропиленовые трубы.

Среди преимуществ:

1. Удобство монтажа данного вида пластиковых труб. Такие трубы монтируются при помощи сварки, следовательно, срок монтажа значительно сокращается по сравнению с остальными трубами.
2. ППР трубы являются более легкими, и соответственно доставка на объект происходит с меньшими затратами.
3. Большой срок службы
4. Разнообразное количество фитингов (обычные полипропиленовые фитинги, муфты, тройники, а также комбинированные, если необходимо перейти с металлической на полипропиленовую трубу)
5. Выбор различной арматуры: шаровые краны, обратные клапаны, фильтры. Диаметры начинаются от 16 до 110, поэтому можно произвести замену любого вида трубы

Характеристика

Основной характеристикой является такой показатель, как стандартное размерное соотношение (СДР). Эта надпись маркируется на каждой трубе любого производителя. Благодаря СДР, определяется показатель прочности трубы и места, куда ее можно поставить.

Армирование стекловолокном

Процесс происходит с помощью стекловолокна либо алюминия. Производится оно для того, чтобы уменьшить линейное расширение трубы.

При армировании стекловолокном мы можем использовать трубу для разных систем отопления. Алюминиевая фольга предназначена только для высокотемпературного отопления. В последнем случае при монтаже следует проводить зачистку и торцевание.

Главным преимуществом, например, перед стальной трубой является шероховатость. Она значительно ниже, чем у стальной трубы, поэтому при замене старых трубопроводов можно смело принимать типоразмер трубы на порядок меньше, чем для стальной.

Также не стоит забывать, что полипропиленовые трубы маркируются по наружному диаметру (различные виды труб имеют различную толщину стенки), поэтому при выборе толщины стенки надо понимать для какой системы мы выбираем трубу.

Срок службы определяется двумя параметрами:

• Температура теплоносителя
• Давление теплоносителя

По ГОСТ труба при 20 градусов и давлении 1МПа должна служить 50 лет, но существует разные типы полипропиленовых труб, и каждая имеет свое предназначение. Например, труба для холодной воды (ПМ10) будет служить долго если не превышать эти регламентированные параметры. Трубы для горячей воды имеют другую установку и требования.

При замерзании теплоносителя ППР трубы и фитинги не разрушаются, то есть допускается кратковременная заморозка системы. При замерзании будет увеличиваться в диаметре, а когда температура повысится, вернется на исходное место.

При самостоятельном монтаже пластиковых труб ППР трубами необходимо использовать:

• Паяльник

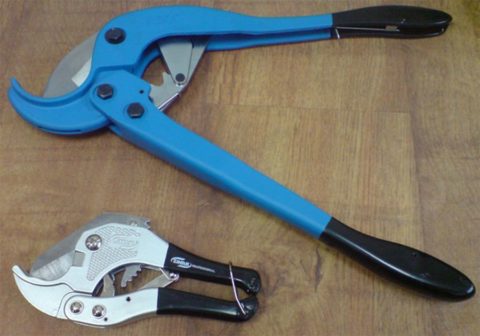

• Специальные ножницы
• Шейвер
• Калибратор и фаскосниматель
• Насадки
• Ключ для вращения деталей

ППР трубы монтируются путем сварки при помощи паяльника, поэтому приступая к работе, обязательно используйте перчатки. Также стоит помнить, что полипропиленовые трубы не гнутся, поэтому для соединения труб в угловых участках следует использовать фитинги. Разрезать трубу следует специальными ножницами.

Установите насадку на паяльник. С помощью шестигранника можно фиксировать ее размер в зависимости от диаметра самой трубы. Очистите края от пыли. Попавшая пыль может привести к течи через некоторое время. Далее насаживаем трубу и отсчитываем 5 секунд

Пропаиваться должен только верх трубы, обратите на это внимание. После пайки обязательно подержите соединение

В случае штабированных труб используйте шейвер, для снятия фольгированного слоя. Технология работы точно такая же. Недолгий и простой монтаж.

Прикрепление можно производить при помощи клипсов или хомутов.

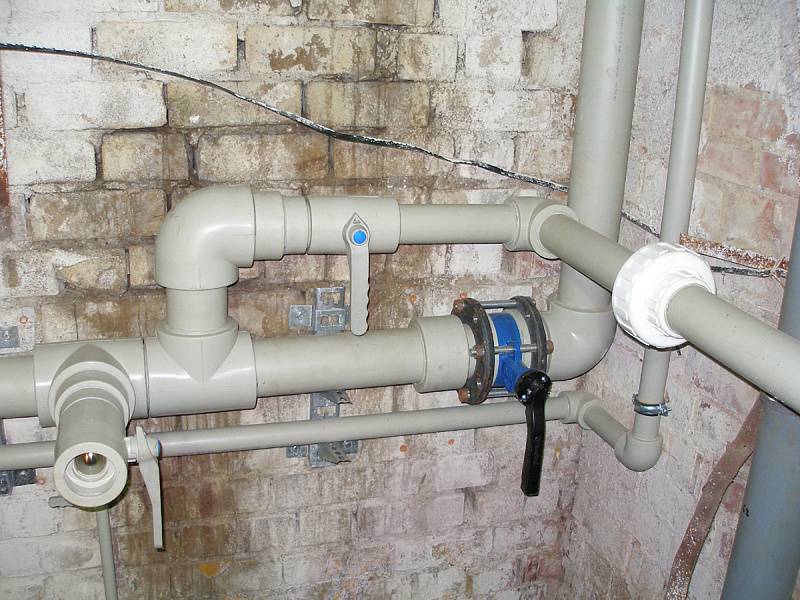

Монтаж системы

Монтаж трубопроводной системы по дому начинается после предварительной пайки всех его частей. Для удобства установки желательно выполнить как можно больше пайки поворотов и фитингов в стационарном положении. Для пайки на весу должны остаться переходы в стенах и точки подключения сантехнических приборов. На стене размечаются места крепления трубопровода и по разметке сверлятся отверстия. Применяя дюбеля, к стене крепят хомуты, и в них вставляют трубы.

Потайной монтаж

В отличие от резьбовых соединений, выполненная пайка не подлежит обслуживанию. Поэтому трубопровод может быть спрятан в стену, чтобы не нарушать красоту интерьера дома. Правда, такой монтаж надо выполнять после тщательного испытания трубопровода водой под давлением.

В этой статье мы рассмотрели основные вопросы, связанные с выполнением видите, в этом нет ничего сложного и страшного. Выполните монтаж полипропиленовых труб сначала для себя, а затем, приобретя навык, можно рассмотреть эту работу как источник дополнительного заработка.

Преимущества и недостатки ПП

Среди плюсов труб выделяют:

1. Бесшумность.
2. Устойчивость к большим нагрузкам и механическим ударам.
3. Минимальный вес.
4. Коррозийная стойкость.
5. Большой срок службы.
6. Невысокая стоимость.
7. Устойчивость стенок к появлению налета.

Однако, кроме плюсов, у труб есть и отрицательные стороны, они представлены следующими пунктами:

1. Материал не может похвастаться гибкостью, что доставляет некоторые неудобства при монтаже.
2. Под воздействием высоких температур труба подвергается относительному удлинению.
3. Для проведения работ нужно использовать специальный инструмент.

Создавая полипропиленовый водопровод, следует руководствоваться рекомендациями экспертов, чтобы исключить перечисленные недостатки.

Стартовый этап: с чего начать?

Прежде всего нужно составить грамотный проект будущей системы. Под этим понимается выполненный в масштабе схематический план трубопровода, на который нанесены все особенности конструкции и указаны потребители. Для этого необходимо выполнить точные замеры, по которым впоследствии строится чертеж здания. После того, как он будет выполнен, выстраивается схема трубопровода.

Для разводки водопроводных труб можно выбрать один из двух вариантов: тройниковый или коллекторный

При создании проекта рассматриваются разные варианты расстановки сантехники, и выбирается оптимальный. Кроме того в процессе разработки схемы нужно учесть несколько факторов. Первый – тип разводки.

Она может быть тройниковой или коллекторной. В первом случае точки водоразбора подключаются последовательно, одна за другой. С одной стороны это хорошо, поскольку требуется минимальное количество труб и, следовательно, небольшие затраты.

Однако давление в приборах-потребителях воды будет разным. Чем дальше от начала трубопровода, тем ниже напор. Это крайне неудобно, а в случае большого количества точек водоразбора и неприемлемо.

Коллекторная разводка предполагает наличие особого распределительного узла, который разделяет потоки воды и направляет индивидуальную ветку к каждому потребителю.

Для коллекторной сборки трубопровода из ПП изделий можно использовать готовый распределительный узел или самостоятельно собрать коллектор, используя соединительные детали

В этом случае потерь давления в системе практически нет, все приборы работают с одинаковым напором воды. Главный недостаток коллекторной разводки – большой расход труб и, соответственно, более высокая стоимость всей конструкции.

Второй важный момент – способ монтажа трубопровода. Сделать это можно открытым или скрытым методом. Второй более эстетичный и предполагает укладку труб внутри стен или перегородок.

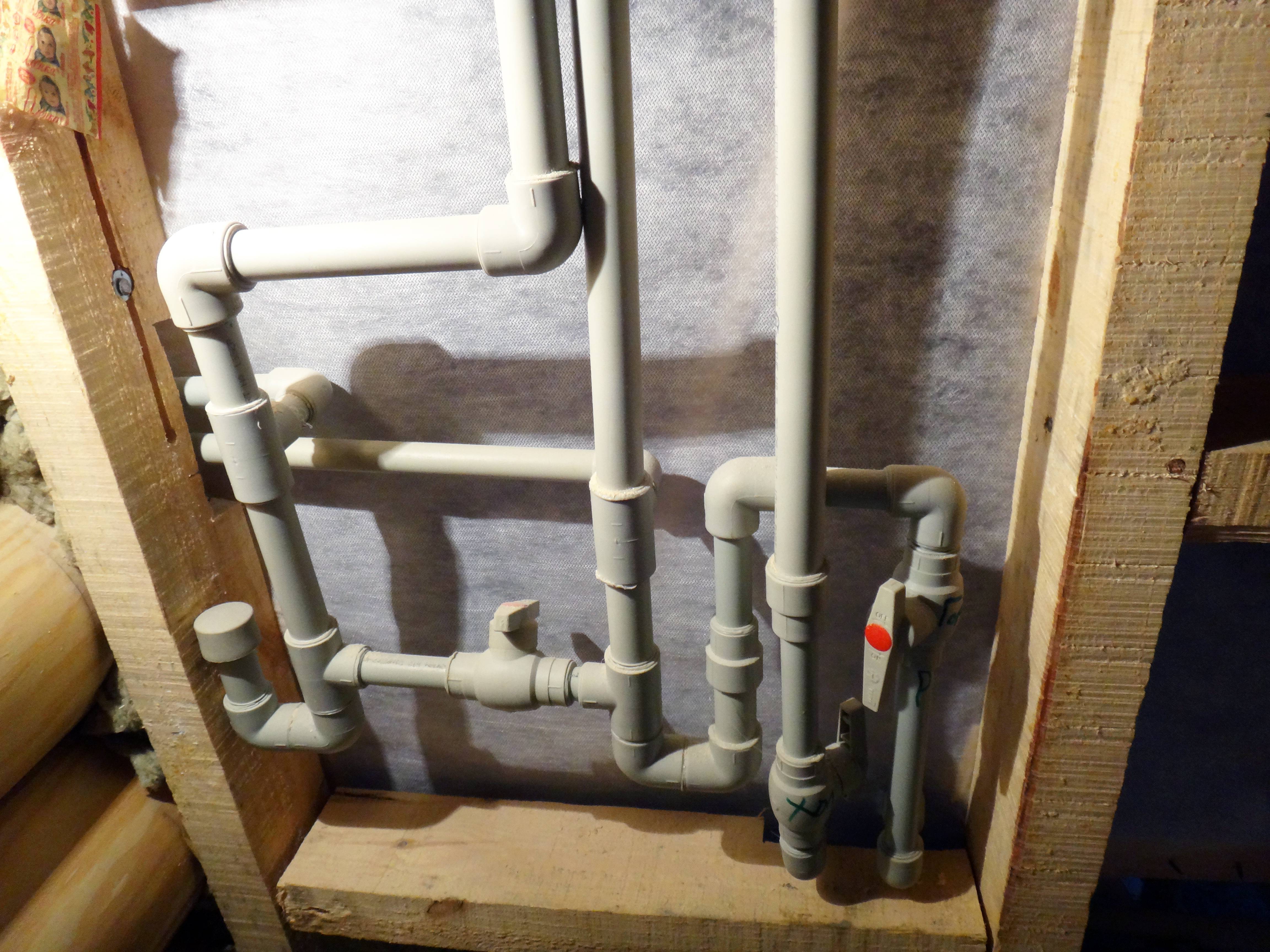

Открытый метод прокладки предполагает, что трубы закрепляются поверх стены. Закрытый — укладываются в штробы, выполненные в основании

Помимо этого специалисты рекомендуют при проектировании трубопровода по возможности максимально сокращать его длину. Количество сгибов и стыков должно быть минимальным. Это объясняется тем, что именно на этих участках наиболее вероятна угроза протечки.

Повороты трубы под прямым углом снижают напор в магистрали, это тоже необходимо учесть. По готовой схеме подсчитывается необходимое количество материалов для прокладки водопровода.

Технические характеристики и обещанные производителями 50 лет безупречной службы труб ПП позволяет прокладывать ветки водопровода скрытым способом

Производители ПП труб

Для установки полипропиленового водопровода лучше использовать качественные трубы от производителей, уже успевших положительно зарекомендовать себя. К ним можно отнести «Экопласт», Каlde, Рilsa и проч. Использование низкокачественных изделий чревато последствиями.

Трубы при нагреве будут плавиться дольше, чем положено, а их диаметр может не подойти к насадке. Если торец изделия будет входить в насадку слишком свободно, то качественное соединение вряд ли получится.

Чтобы этого не произошло, покупается небольшой отрезок и спаивается с фитингом. Это позволит сделать правильные выводы касаемо покупки ПП труб неизвестного производителя.

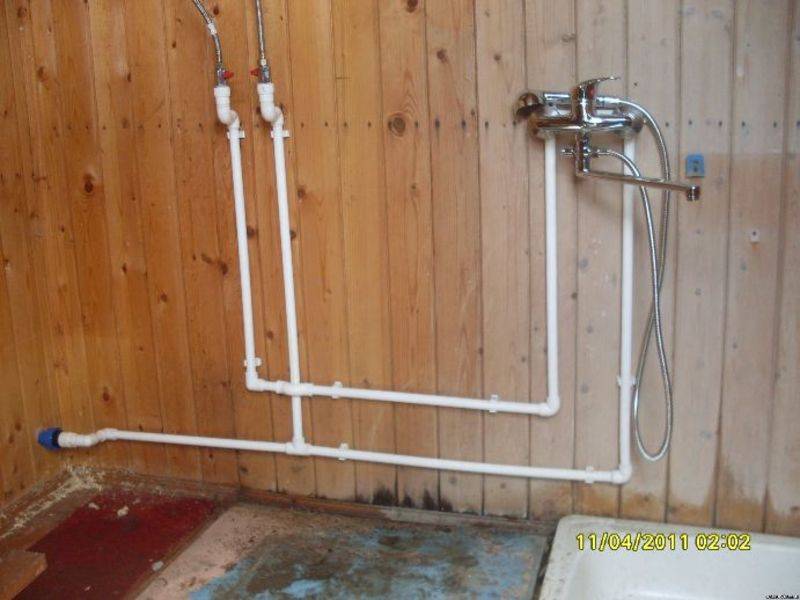

Разводка в доме

Рядом устанавливаются основные потребители: смесители, душ, унитаз, техника для стирки и мойки. Гостиная, спальни и другие комнаты в воде не нуждаются.

В своем жилище монтаж водопровода из полипропиленовых труб, как правило, выполняется по последовательной схеме. Поэтому труб понадобится немного.

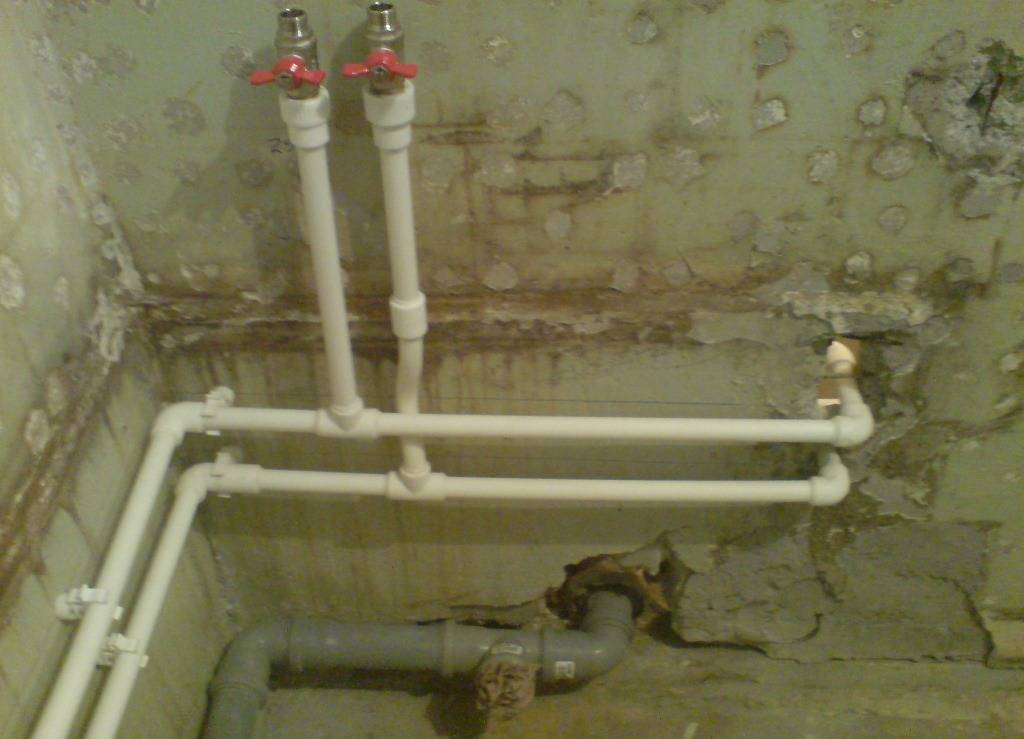

Холодная и горячая линии

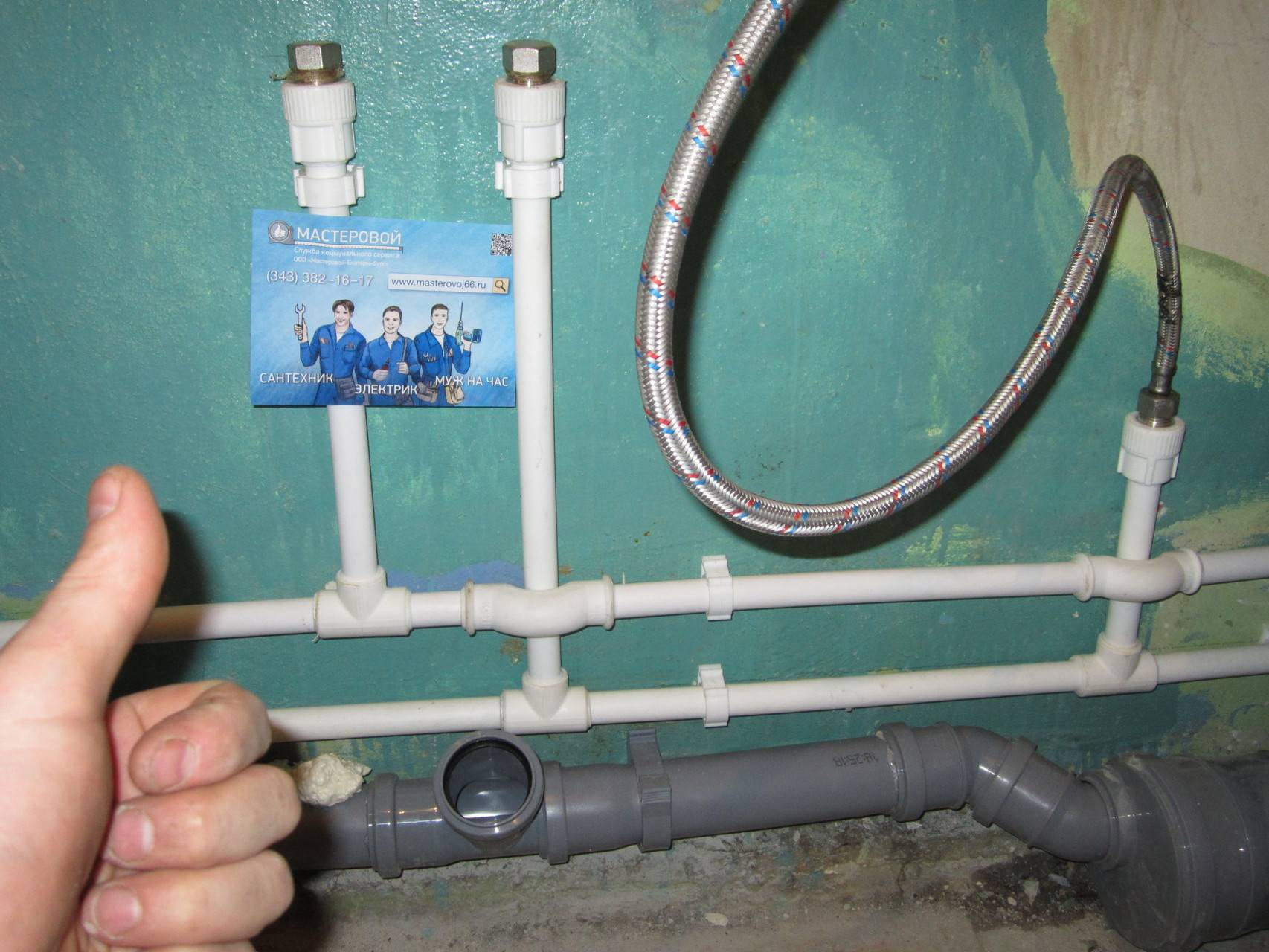

В частном доме или квартире к одной линии подключаются умывальник, мойка, душ, бачок унитаза, биде. Для этого пускают питающий трубопровод и около каждого потребителя ставят тройник с ответвлением. Выглядит это так.

Дополнительной запорной арматуры по правилам монтажа полипропиленовых труб не требуется. Достаточно общего перекрывного крана на входе в дом. Ведь замена смесителей или прокладок в них – дело нечастое.

Бачок унитаза можно подключить к любой ближайшей трубе. Таковой часто оказывается ветка подачи воды к смесителю ванной комнаты.

К стиральной и посудомоечной машинам нужно прокладывать отдельную линию и ставить для них перекрывной кран.

Как монтировать полипропиленовые трубы? Они крепятся при помощи кронштейнов, называемых «клипсами». Для дома достаточно труб с наружным диаметром 20 мм.

От котла или бойлера начинается горячий водопровод и ведется параллельно холодной линии. Но он более короткий, ведь некоторые потребители не нуждаются в подводе горячей воды, например, бачок унитаза.

Еще одна схема

Описанная выше схема монтажа труб из полипропилена является оптимальной для частного дома (как сделать водоснабжение в частном доме из скважины). Ведь члены семьи, как правило, не включают все потребители одновременно. Поэтому напора воды хватает.

Но существует другая модель разводки: через коллектор. Она показана на рисунке. Выгода ее в том, что даже при большом расходе воды она подает одинаковое давление ко всем потребителям.

Но здесь хорошо видно, что к ванне можно подать воду от умывальника, продлив трубу и используя тройник, а затем таким же способом дойти до унитаза и биде.

Линия потребителей укоротилась бы вдвое. Поэтому коллекторный вид разводки неэкономичен по количеству используемого материала. Он оправдывает себя лишь в общежитиях и других густозаселенных помещениях.

Подключение второго этажа

Когда в доме есть второй этаж, то, как правило, его используют для спален. Поэтому туда вести водопровод из полипропиленовых труб нерентабельно. Система станет неоправданно громоздкой. Удлинится трубопровод. Насос потребуется мощнее, а гидроаккумулятор – объемнее.

Если же вы решились установить на верхнем этаже умывальник или унитаз, то отдельный стояк делать необязательно, Подключить их можно так же, как остальные потребители. Отличие лишь в том, что ветка от тройника питающей линии будет длиннее обычной.

Это можно частично компенсировать более тонкой трубой: 16 мм. Чтобы сократить длину, заведите ее на второй этаж в месте расположения умывальника (бачка унитаза), а не через угол помещения.

Стояк делается, если на верхнем этаже размещается полноценная вторая линия потребителей, где есть кухня, душевая комната, туалет, прачечный уголок. Такое практикуется, когда в доме проживает несколько семей.

Как правило, стояк является продолжением входящего от источника в жилище трубопровода. Диаметр его выбирается на размер больше, чем питаются потребители. Используемые наружные диаметры для дома (в мм) – 16, 20, 25, 32, 40. Если к кранам и душу подходят трубы 20 мм, то входной трубопровод и стояк должен иметь диаметр 25 мм.

Разработка проекта магистрали

Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.

Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:

• отопительное оборудование;
• крепежные изделия;
• различные переходники и муфты;
• уголки.

Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.

При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.

На практике используют один из двух способов обустройства разводки:

1. Открытый вариант.  Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
2. Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.

Разводка водопроводной сети бывает трех типов:

• последовательного. Этот бюджетный способ прост в реализации;
• коллекторного — подача воды организуется с применением специального оборудования – коллектора;
• с проходными розетками – его задействуют редко.

Монтаж полипропиленовых труб в труднодоступных местах своими руками

Переходная муфта-американка

Для соединения узлов из полипропилена, особенно в сложных местах, используется преимущественно «американка» (особенно углового исполнения). Эта муфта легко состыковывает необходимые отрезки труб, когда цепи уже вмонтированы в общий трубопровод. Плюс участок с данной деталью можно часто разбирать и собирать.

Профиль «американки» — это состыковка двух участков трубопровода или переход на трубу иного размера в диаметре. С одной стороны, деталь прикручивается/припаивается/приваривается, а с другой – разборное соединение американка (по-другому, быстроразъемная резьбовая гайка).

Юлия Петриченко, эксперт

Для соединения выбирают «американки» следующих видов:

• с внутренней резьбой;
• с наружной резьбой;
• муфта с наружной и внутренней резьбой.

По типу конструкции муфта-американка бывает:

По виду резьбовых стыков:

• плоская (цилиндрическая);
• конусная (создаёт наиболее качественное соединение).

Наиболее популярны для монтажа в труднодоступных метах угловые «американки».

Монтаж ППР труб с помощью муфты-американки

При установке «американки» с металлическим узлом необходимы прокладки/уплотнители:

• полиуретановые;
• паронитовые;
• резиновые;
• тефлоновая нить или паста и т. п.

Плюс для закручивания муфты в процессе монтажа необходим шестигранник, натяжной ключ (обычный или с лентой) или цилиндр с выборками под зацепы.

Методы монтажа муфты:

1. «Американка» для ППР сваривается/паяется. Метод соединения стандартный – «паяльником».
2. Затягивается инструментом на металлической части. При затягивании используются уплотнители.

Видео-урок монтажа труб с помощью переходной муфты

Монтаж или ремонт полипропиленовых труб не имеет больших сложностей в работе. Главное — придерживаться температурного режима при нагреве и времени состыковки элементов. Плюс при ремонте необходимо начинать с более труднодоступных мест. Не забывайте также фиксировать магистраль клипсами или другими деталями, чтобы трубопровод не сорвало при увеличении давления.

Если у вас есть комментарии или советы по улучшению монтажа ППР труб поделитесь с нами!

Полипропиленовые трубопроводы (ППР) в силу своей ценовой доступности, физических параметров и удобства монтажа являются широко востребованными в бытовом хозяйстве при организации холодного и горячего водоснабжения. При самостоятельном монтаже наибольшие сложности вызывает пайка полипропиленовых труб в труднодоступных местах, справиться с которой без ошибок новичку довольно сложно.

Поэтому полезно изучить приемы – как правильно спаять трубопровод у стен, особенности пайки в углах, желательно уметь провести ремонт полипропиленовых участков трубопровода с соблюдением технологии.

При этом очень важно сделать правильный выбор инструмента и знать наиболее часто встречающиеся ошибки у новичков

Рис.1 Промышленный аппарат для пайки ППР стыковым способом – принцип работы

Планирование системы

Разрабатывая проект отопительной системы дачи или дома, учитывают площадь жилых помещений и степень утепления стен. На один квадратный метр стандартная норма тепла – 41 ккал. В технической характеристике батареи указывается тепловая мощность одной секции. Исходя из этих данных, просчитывают количество секций радиаторов.

В дополнительные расчеты включают:

• Длину разводки труб полипропиленом;
• Количество поворотов и переходников;
• Наличие терморегуляторов и байпасов;
• Установку вертикальных и горизонтальных конструкций;
• Схему подключения к котельной (снизу, сбоку, двухтрубный или однотрубный вариант.

Рекомендации по эксплуатации парника

Чтобы парник из труб полипропилена служил долго надо правильно за ним ухаживать:

• если парник не капитальный, то его лучше демонтировать на зимний период;
• после демонтажа все элементы необходимо помыть и просушить;
• хранить детали парника следует в защищённом от атмосферных осадков месте;
• ежегодно надо делать дезинфекцию специальной жидкостью или газом, можно использовать серную шашку, после чего его на один день нужно закрыть, чтобы погибли все паразиты.

Кроме того, если парник из поликарбоната, то:

• около него нельзя разводить костёр, так как этот материал боится огня;
• мыть парник укрытый таким материалом нужно обычной водой, с добавлением не агрессивных моющих средств, лучше хозяйственного мыла;
• мыть рекомендовано не в жаркую погоду, так как это плохо скажется на покрытии;
• осенью следует осматривать постройку на наличие трещин, при их обнаружении они замазываются герметиком;
• если парник остаётся на зиму, то внутрь надо накидать много снега, это защитит листы от повреждений, а также укрепить саму конструкцию.

При правильном уходе за парником, он прослужит вам долго, и не будет требовать дополнительных вложений.

Как видите, сделать своими руками на участке парник, используя полипропиленовые трубы дело несложное, и обойдётся не дорого.  Зато, наличие такого сооружения значительно увеличит ваш урожай и повысит его качество.

Выполнение соединения

Чтобы осуществить правильный монтаж полипропиленовых труб, необходимо освоить процесс выполнения соединений. Работа производится так:

• Нужно отмерить необходимый отрезок трубы и отрезать его при помощи трубореза.
• Место среза проверяется на наличие заусениц, если дефекты будут выявлены, то их нужно будет устранить.

На трубе при помощи маркера устанавливается метка, обозначающая расстояние вхождения трубы в фитинг. Эта глубина зависит от калибра используемого фитинга. При этом нужно помнить, что торец трубы не должен быть придвинут к муфте фитинга до упора. Необходимо, чтобы остался зазор шириной 1 мм. Не ленитесь отмерить расстояние заранее, так как при выполнении соединения «на глаз» очень легко совершить ошибку.
Так же нужно установить отметки маркером на соприкасающихся поверхностях фитинга и трубы. Эти метки помогут при выполнении соединения избежать радиального перекоса.

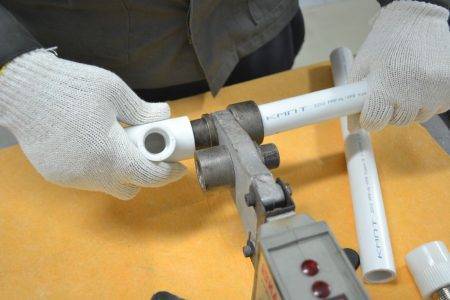

Фитинг и труба надеваются на насадки сварочного прибора. Нужно использовать только подходящие по размеру насадки, чтобы детали с ними плотно соприкасались

Важно одновременно осуществлять разогрев обеих деталей, но первым следует надеть элемент, который имеет более толстые стенки.
Время, на протяжении которого следует осуществлять разогрев, определяется двумя параметрами – диаметром детали и мощностью прибора. Точное время разогрева можно посмотреть в инструкции к прибору.
После разогрева деталей, их нужно быстро и аккуратно соединить между собой, ориентируясь на метки, которые были поставлены ранее

При выполнении соединения нужно прилагать одинаковое усилие, при этом важно не допускать поворота деталей.
Выполнив соединение, нужно на некоторое время обеспечить неподвижность деталей, чтобы пластик успел застыть. Как правило, время застывания пластика составляет 10-30 секунд.

Дополнительные рекомендации новичкам:

Не имея опыта в выполнении сваривания полипропиленовых труб, не стоит сразу браться за выполнение ответственного соединения. Предварительно потренируйтесь на ненужных отрезках труб.
Учтите, что выполнять соединения коротких отрезков на столе, намного проще, чем выполнить присоединение отдельного элемента к уже собранной магистрали. При выполнении последнего вида работ потребуется помощник, который будет держать аппарат рядом со свариваемыми деталями

Держать аппарат придется навесу, точно выдерживая расстояние от аппарата до закреплённой трубы;
Продумайте заранее порядок выполнения соединений, чтобы избежать необходимости выполнять сварку в труднодоступных местах.
Очень важно следить за тем, чтобы детали были сухими и чистыми, наличие капелек влаги или грязи ухудшит качество соединений.
Химический состав полипропиленовых деталей, изготовленных разными производителями, может отличаться. Поэтому очень важно, чтобы трубы и фитинги были одной марки.
Проводить монтаж трубопроводов из полипропилена необходимо при положительной температуре (не менее +5 градусов).

Сборка водопровода

К монтажу системы водоснабжения переходят после того, когда завершают работы по устройству системы канализации. Если нет большого опыта в прокладке систем водоснабжения, то лучше не выполнять эту работу в одиночку, а найти себе помощника. Мастер может работать паяльником, а помощник будет заниматься соединением труб и фитингов.

Подготовка

Ответственным мероприятием является подготовка к монтажу. Она включает ряд профилактических работ. Самый важный момент – подготовка верстака для заготовок. Процесс сборки системы производится в обратном направлении. То есть, от потребителя воды до ввода в жилище. Если небольшое расстояние имеется между трубами холодной и горячей водой, то прокладка горячей трубы всегда осуществляется выше холодной, чтобы избежать образования конденсата.

Схемой прокладки трубопровода может быть предусмотрено размещение труб в горизонтальном или вертикальном положении. Причем соединяться трубы должны под прямым углом. Если при сборке горячего водопровода углы косые, то это приводит к возникновению проблем с температурным расширением.

Особенности монтажа

Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

Монтаж

Монтаж систем водоснабжения из труб полипропилена выполняется на фитингах под муфтовую сварку.

Узнать больше о том, как выполняется монтаж водоснабжения из полипропиленовых труб, вам поможет видео в этой статье.

Инструмент

Для монтажа полипропилена своими руками вам понадобятся:

Изображение	Описание
Паяльник с терморегулятором	Паяльник с комплектом насадок под наиболее популярные размеры труб (обычно 16-32 или 16-40 мм). При наличии терморегулятора последний должен позволять выставить температуру в 260°С.
Ножницы для пластиковых труб	Ножницы для резки труб. В общем-то, полипропилен легко режется обычной ножовкой по металлу, но ножницы дают идеально ровный срез, в точности перпендикулярный продольной оси трубопровода.
Зачистки для армированного алюминием полипропилена	При использовании армированных алюминием труб — шейвер (зачистку с наружными ножами) или торцеватель (зачистку, ножи которой выбирают армирование через торец трубы). Первый инструмент применяется для внешнего армирования, второй — для армирующего слоя, расположенного в середине толщины стенки.

Пара слов о том, зачем нужна зачистка.

При длительном контакте с водой  алюминиевая фольга может разрушаться. Для трубы этот процесс будет означать расслоение стенок с катастрофическим падением прочности трубопровода.

Однако стоит убрать армирующий слой из области сварного соединения, сварить фитинг непосредственно с внутренней оболочкой трубы — и про проблему можно забыть.

Расслоение трубопровода на фитинговом соединении

Технология

1. Паяльник с насадкой нужного размера включается в сеть и греется до рабочей температуры;
2. Армированная алюминием труба зачищается шейвером или торцевателем;

На фото — зачищенная шейвером труба

1. Раструб фитинга и конец трубы совмещаются с насадкой на несколько секунд;
2. Затем они снимаются с насадки, и труба вставляется в фитинг;
3. Соединение фиксируется в течение нескольких секунд;
4. После полного охлаждения оно готово к эксплуатационным нагрузкам.

Порядок монтажа соединения на полипропиленовом водопроводе

Время нагрева и фиксации трубы определяется ее размером и подбирается из следующей таблицы:

Размер трубы, миллиметры	Время нагрева на насадке паяльника, секунды	Время фиксации соединения, секунды
50	18	6
40	12
32	8
25	7	4
20	6

Последствия перегрева при пайке: пластик выдавился внутрь трубы

Монтаж труб на ГВС имеет еще одну особенность, связанную с удлинением труб при повышении температуры. Длинные прямые участки снабжаются компенсаторами — П-образными изгибами или кольцевыми вставками. Ближние к компенсатору точки крепления должны быть скользящими, обеспечивающими свободное удлинение трубопровода по направлению к компенсатору.

Устройство температурных компенсаторов на полипропиленовых трубопроводах

Заключение

Полипропиленовые трубы – отличное решение для создания новой системы водоснабжения. Если в вашем жилище необходимо заменить систему отопления, то также можно использовать трубные изделия из этого материала. Приглашать специалистов для выполнения монтажных работ необязательно.

Посмотрев видео, как выполняется работа по прокладке трубопровода из этого материала, вы сможете сами качественно проложить сеть водоснабжения или систему отопления в своей квартире. Выбирать стоит качественные материалы и аксессуары для полипропиленовых изделий. Следуя технологии работ, в итоге вы получите надежную систему водоснабжения и отопления, которая обеспечит необходимый комфорт при проживании в жилище.

https://youtube.com/watch?v=3NQ6eyjoFqk
