Монтаж теплого электрического пола под плитку

Подготовка к монтажу теплого пола

Монтаж любого типа теплых полов начинается с подготовки основания. Как кабель, так и маты укладываются на ровную, чистую поверхность. Первое, что нужно сделать, демонтировать старое напольное покрытие, удалить с него остатки краски, лака, пыли и грязи. Если имеются какие-либо дефекты, неровности, необходимо выполнить черновую стяжку. Ее толщина может составлять от 30 до 70 мм. Какой тип стяжки выбрать, решать вам. Например, цементно-песчаные растворы могут сохнуть до четырех недель. Если нужно сделать пол в ванной как можно быстрее, то лучше остановиться на самовыравнивающихся смесях. Перед тем, как заливать пол, на стенах на предполагаемом уровне стяжки крепится демпферная лента.

На фото процесс монтажа выравнивающей черновой стяжки

Почему к поверхности предъявляются столь высокие требования? Дело в том, что если технология будет нарушена и нагревающий кабель упрется в какую-либо неровность на основании и прогнется, может случиться его пробой, что приведет к выходу из строя всей системы теплых полов. Устранение неполадки, естественно, повлечет за собой массу усилий и новых финансовых вливаний, поскольку ремонт своими руками крайне сложен, а порой вообще невозможен.

После того, как основание выровнено, составляется схема подключения системы подогрева пола под керамическую плитку. На схеме отмечается шаг, с которым будет производиться укладка греющего кабеля или матов. Схема должна учитывать следующие моменты:

Отступ от стены должен составлять минимум 10 см;
Там, где будет стоять мебель или другие крупногабаритные предметы, которые затруднят теплоотдачу, теплый пол не монтируется;
Элементы подогрева можно укладывать в любом удобном направлении. Обогреваться должны только необходимые участки.

Схема раскладки теплого пола

Количество материалов, кабеля или термомата, рассчитывается исходя из полезной площади ванной и требуемой мощности. Закрепить систему теплых полов на стяжке можно с помощью монтажной ленты.

Важным моментом является выбор места в стене, где будет установлен термостат. При необходимости делается отдельная проводка для подключения системы теплых полов. Технология требует также для подобных устройств отдельного вывода из щита электропитания.

Когда все перечисленные подготовительные работы завершены, можно приступать к укладке под плитку теплых полов.

Укладка нагревательных матов

Перед тем как начать укладывать теплый пол под плитку, необходимо провести некоторые расчеты. Для начала определяемся с необходимой тепловой мощностью:

В самом процессе укладки нагревательных матов нет ничего сложного, главное – четко следовать приведенным ниже инструкциям.

180 Вт/1 кв. м – требуемая мощность матов, если помещение находится на первом этаже, а оборудование будет работать как основной источник тепла;
150 Вт/1 кв. м – требуется мощность при укладке электрических теплых полов под плитку на вторых этажах или на полах с хорошей теплоизоляцией;
130 Вт/1 кв. м – мощность матов при использовании электрических теплых полов как вспомогательного источника тепла (например, в дополнение к биметаллическим или чугунным радиаторам).

Аналогичным образом рассчитывается нагревательный кабель, о чем будет рассказано позже.

Для монтажа нам потребуются клей для теплого пола под плитку (продается в мешках там же, где продается сама плитка), кафельная плитка или керамогранит, нагревательные маты подходящей мощности, термостат для регулировки температуры, соединительные провода, термодатчик с сигнальным проводом, выравнивающая смесь для полов, Пенофол и демпферная лента, гофра для прокладки проводов, скобы для крепежа матов. Как только все будет куплено, приступаем к монтажу.

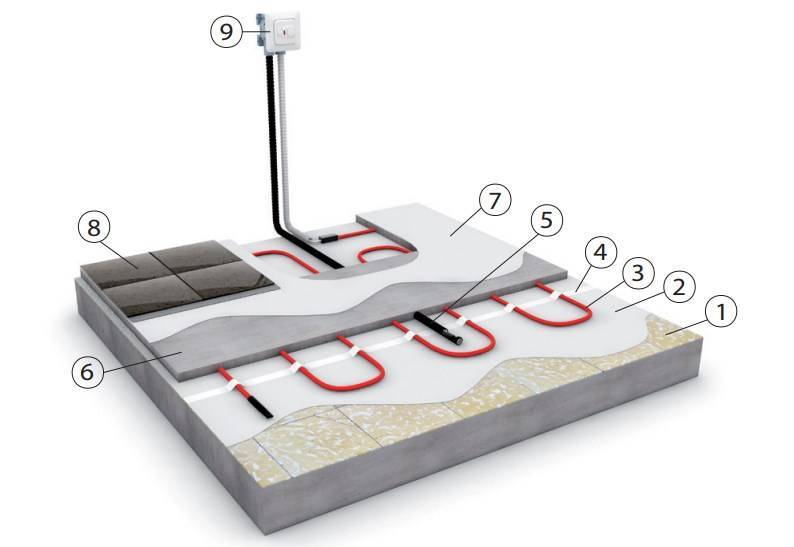

Уложить электрические теплые полы на основе нагревательных матов под плитку своими руками не так уж и сложно. Самым сложным будет завершающий этап – монтаж плитки, так как ровность готовых полов зависит от прямизны или кривизны собственных рук. Если вы не уверены в своих силах, позовите специалиста, который выполнит укладку финального напольного покрытия.

На первом этапе необходимо оклеить тщательно очистить черновую поверхность для проведения монтажных работ. И здесь может потребоваться выравнивающая смесь – залейте ей черновые полы согласно инструкции, разровняйте, дождитесь полного высыхания. В результате этого у вас должна получиться ровная поверхность, готовая к проведению укладки, без бугорков, ямок и прочих неровностей. Далее мы расстилаем Пенофол блестящей стороной вверх.

Вы можете обойтись и без Пенофола, если уверены в отличных теплоизоляционных свойствах бетонного основания.

Следующий этап – укладка нагревательных матов. Они расстилаются на готовом основании, причем до ближайших стенок выдерживается расстояние 100-150 мм. Укладывать их там, где будет стоять мебель без ножек, не рекомендуется в связи с возможным перегревом деревянных конструкций и самих электрических матов. Крепеж матов выполняется с помощью специальных скоб. Также в продаже присутствуют образцы с самоклеящейся поверхностью.

Следующий этап монтажа электрического теплого пола под кафельную плитку – нанесение плиточного клея. Он наносится с помощью специального инструмента, причем его толщина не должна быть слишком большой. Утапливая теплый пол в плиточный клей, проследите, чтобы его суммарная толщина вместе с напольным покрытием не более 2-3 сантиметров. Не забудьте смонтировать температурный датчик и уложить под него провода. Все проводные соединения прокладываются в толще Пенофола, где ножом вырезаются неглубокие бороздки.

Если вы не используете Пенофол, смонтируйте датчик еще до укладки нагревательных матов, пройдя канавки в бетоне. В эти же канавки уложите соединительные провода.

Завершающий этап – монтаж плитки под электрический теплый пол. Делается это с помощью специального клея. Для того чтобы выдержать одинаковое расстояние между плитками, воспользуйтесь специальными пластиковыми крестиками. Как только клей застынет, по готовому покрытию можно будет ходить, не боясь его разрешения.

Разновидности систем

Основное преимущество тёплого пола – равномерно отапливать помещение большой площади, что необходимо с наступлением холодов. Тёплый пол может стать как основным источником подогрева ванной комнаты, так и дополнительным. Это решение гораздо выгоднее, чем использование традиционного обогревателя или батареи.

Выделяют два основных вида тёплого пола для ванной под плитку – водяной и электрический. Подключать его нужно к центральному электрощитку, потребуется создание дополнительного выключателя.

Обогреть кафельный пол можно, в принципе, любой имеющейся на рынке стройматериалов системой подогрева:

водяной;
электрической, в том числе: резистивной (представлены нагревательными кабелями и матами); инфракрасной (пленка и стержни);
комбинированной — электро-водяной.

Однако, не для каждого помещения подойдет первая попавшаяся система. Здесь необходимо учитывать различные факторы, влияющие на выбор вида обогрева, а также преимущества и недостатки перечисленных систем подогрева напольного покрытия.

Какой, на ваш взгляд, теплый пол лучше?

ВодянойЭлектрический

Укладка нагревательных матов под плитку

Для монтажа нагревательных матов под плитку понадобятся:

нагревательные маты в нужном количестве требуемой мощности;
термостат и термодатчик;
монтажные кабели;
плитка;
клеящий раствор для плитки;
Пенофол и демпферная лента;
гофрированная труба;
скобы крепёжные для нагревательного оборудования.

Всё можно сделать самостоятельно. Сложность ожидается только на последнем этапе, когда нужно укладывать плитку. Если нет уверенности в своих силах, можно позвать специалиста.

Этапы работы:

Следует тщательно подготовить черновой пол. Если неровности больше допустимых, нужно воспользоваться выравнивающей смесью. Пол заливают по инструкции, выравнивают. Затем необходимо дождаться его полного высыхания. Поверхность не должна иметь бугров или ямок.
Блестящей стороной вверх расстилают Пенофол. Если полы утеплять не нужно, теплоизоляцию можно не делать. В теплоизоляторе прорезают канавки для термодатчика. Если Пенофол не используется, сделать это надо в бетоне. Монтажные провода тоже прячут.
После монтажа термодатчика расстилают нагревательные маты. До стен должно оставаться расстояние 10-15 см. Под мебель без ножек или под габаритную бытовую технику нагревательные маты раскладывать нельзя во избежания перегрева.
Маты крепят с помощью скоб. Есть модели на самоклейке.

На этом монтаж нагревательного оборудования завершён. Теперь нужно специальным инструментом наносить плиточный клей таким образом, чтобы общая толщина матов и клея не превышала 2-3 см. В процессе укладки плитки нужно пользоваться пластиковыми крестиками для того, чтобы получились ровные швы.

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Особенности подключения к терморегулятору

Такие конструкции монтируются при условии, что производился расчет мощности. Подобная мера позволяет спроектировать систему с подходящими параметрами. Чтобы уменьшить интенсивность потребления энергии, рекомендуется установить конструкцию с терморегулятором при обустройстве электрического теплого пола под плитку, технология монтажа регулирующего устройства:

выбирают место крепления (предпочтительно на стене);
участок, где будет располагаться терморегулятор, определяется местом выхода «холодного конца» кабеля;
подводящие провода питания закрываются в предварительно подготовленной штробе, но сначала их закладывают в гофро-трубу, что позволяет снизить риск повреждения;
на расстоянии 40 см от стены, где располагается терморегулятор, между витками проводов электрической системы теплого напольного покрытия фиксируют термодатчик, он должен воспринимать и передавать регулятору значение температуры системы.

Мощность потребления

Если электрическая нагревательная конструкция будет использоваться в качестве главного источника тепла, среднее значение достаточной мощности варьируется в зависимости от целевого назначения комнаты: 120-180 Вт/м². Подбирается тип системы обогрева. Ни одна разновидность электрической конструкции не входит в группу энергосберегающего оборудования.

Из 3 рассмотренных систем только инфракрасная пленка характеризуется пониженным уровнем потребления, когда терморегулятор настроен на температуру не выше +21°С. Чем интенсивнее нагрев, тем больше расходов: потребление электроэнергии существенно возрастает. Однако электрическую инфракрасную пленку все же можно отнести к энергоэффективным покрытиям благодаря возможности потреблять минимум энергии при некоторых условиях.

Обогрев под пол для ламината

Работа с подобным материалом производится реже, однако, не упомянуть о нем нельзя, т.к. он является выдающимся из линейки. Называется он пленочный инфракрасный нагревательный элемент. Причем с помощью подобного материала появляется возможность прогрева даже ковролина, при этом с кафельной плиткой он несовместим, т.к. мощности для нее у пленки не хватает.

Укладка производится на выровненный деревянный пол, покрытый тем же пенофолом. Ну а по верху нагревающего материала без всяких подложек монтируется паркет, ламинат, стелется линолеум или ковролин.

Конечно, слабая мощность может являться недостатком, но он превращается в достоинство при необходимости подогрева пола в помещениях, где кафельная плитка неприемлема. А потому данный вид также достоин внимания и имеет право на существование.

Пленочный нагревательный элемент

↑ Почему именно электрический?

Современные технологии позволяют владельцам домов обогревать поверхность пола системой водяного подогрева, которая связана с основной отопительной системой. Или обогревать помещение электрическим «тёплым полом» нескольких видов.

В обоих вариантах «тёплый пол» под кафельной плиткой рассматривается или в качестве основного источника тепла в помещении, или только как эффективный метод повышения комфортности.

Как более экономный в плане энергозатрат, на первый взгляд, – водяной подогрев. Только не всё просто с таким вариантом обогрева – владельцу предстоят масштабные работы. И не только работы, но и административная волокита, чтобы получить разрешение на монтаж подобной отопительной системы.

Поэтому электрические «тёплые полы» в этом плане более привлекательны, хотя и со своими минусами. Дорогая электроэнергия – это минус такого варианта обогрева. Но сэкономить можно, если использовать качественную термоизоляцию, а также грамотно отрегулировать систему подогрева.

В результате пол с подогревом будет оптимально распределять тепло в помещении. Всё грамотно – внизу максимальная температура, которая постепенно будет снижаться по мере увеличения дистанции от напольной поверхности. Керамическая плитка имеет качество накапливать тепло. Поэтому, нагревшись, она постепенно станет отдавать тепло воздуху, что влияет на плавную, более экономичную работу системы, минимизируя количество её включений.

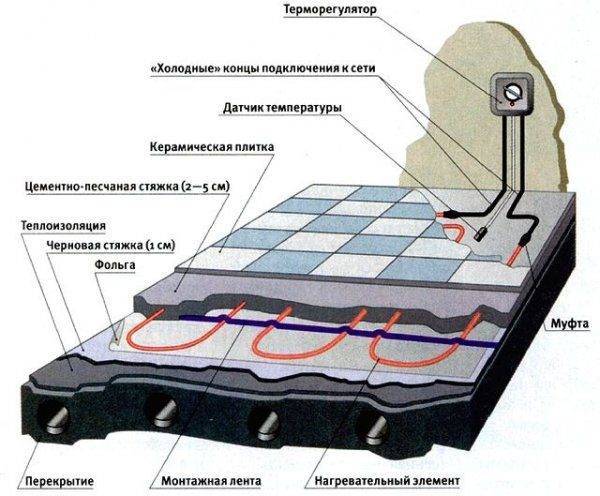

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв

Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

H=S*100/L,

Где S — площадь укладки (именно укладки, не помещения!); L – длина провода.

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

Последовательность работ такова:

заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
вывод кабеля к терморегулятору;
заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Инструкция по установке водяного теплого пола

С подключением водяной системы ситуация обстоит проще в том плане, что она не имеет такого большого количества разновидностей, как электрическая. Чаще всего выполняется устройство водяного пола с бетонной стяжкой. Монтаж во многом похож на укладку электрического варианта. К примеру, в ванной комнате водяной теплый пол подключается по указанной ниже схеме.

Инструкция по установке водяного теплого пола

В остальных помещениях все делается примерно так же. Первое, что должен сделать монтажник, – это поделить всю поверхность обогрева на участки площадью до 40 м2. Далее нужно тщательно очистить и при необходимости выровнять основу, после чего уложить на нее теплоизоляционный материал. Наиболее оптимальным вариантом является пенопласт. Поверх утеплителя кладется полиэтиленовая пленка или другой подходящий гидроизолятор. По периметру комнаты укладывается демпферная лента. Ее главная функция заключается в компенсации температурных расширений бетона.

Схема подключения

Учитывайте тот факт, что трубы с водой будут создавать весьма ощутимую нагрузку на поверхность. По этой причине для армирования нужно использовать более прочную сетку с диаметром проволоки порядка 0,5 см и ячейками 15х15 см. Трубы укладываются на расстоянии в 7,5-30 см.

Чаще всего трубы укладываются «спиралью» и «змейкой». Коллектор же подключается по схеме, расположенной ниже.

Подключение коллектора

Для крепления труб к сеткам используются хомуты. При монтаже труб возле оконных проемов шаг их установки нужно уменьшать с целью снижения теплопотери. Трубы рекомендуется монтировать с одинаковым шагом для предотвращения появления мест с менее высокой температурой. Для достижения оптимального обогрева на 1 м2 следует укладывать порядка 5-7 м труб. Конкретное значение определяется с учетом метода размещения труб и их диаметра.

~~водяной теплый пол~~

Преимущества теплого пола

Среди преимуществ водяной системы теплого пола над электрическим аналогом можно выделить тот факт, что вода в подавляющем большинстве регионов является более выгодным средством для обогрева. Помимо этого, такая система более безопасна, в том числе и в противопожарном плане.

С помощью водяной системы обеспечивается более равномерный и качественный обогрев.

Преимущества теплого пола

Недостатки водяного теплого пола

Однако и у водяного теплого пола есть ряд недостатков: уменьшение полезной площади комнаты, необходимость прокладки труб, риск возникновения различных аварийных ситуаций, связанных с протеканиями и пр.

Для подключения такого теплого пола к центральной системе водоснабжения нужно получать разрешение соответствующей коммунальной службы. При отсутствии необходимых навыков для соединения систем лучше пригласить квалифицированного специалиста, т.к. на этом этапе могут возникнуть разного рода неожиданности, с которыми новичок не справится.

Распространенные ошибки

Самой распространенной ошибкой, снижающей эффективность теплого пола, считается заливка слишком толстого слоя стяжки или плиточного клея. Это происходит из-за того, что неправильно выбрана мощность греющего элемента. Маломощные маты предназначены для заливки тонкого слоя стяжки, которая едва покрывает греющий элемент. Для прогрева более толстого слоя требуется увеличение мощности кабеля и как следствие, перерасход электроэнергии.
Вторая ошибка, приводящая к заливке утолщенного слоя стяжки – неплотное прилегание кабеля к основанию. Особенно часто это наблюдается на изгибах витков. Решить эту проблему легко еще на стадии укладки – такие выпирающие участки приклеиваются к основанию при помощи термоклея.
Следующей популярной ошибкой считается наличие пустот под плиткой. Пустоты образуются в случае, если пропущен этап заливки греющего кабеля самовыравнивающейся смесью или жидким плиточным клеем. Укладка кафеля сразу на кабель приводит к неравномерному распределению клея вокруг греющего элемента. Воздушные карманы и слой клея прогреваются неодинаково, что приводит к быстрому выходу из строя теплого пола, а в некоторых случаях – отслоению кафеля от основания.
Еще одна ошибка – размещение греющего кабеля под мебелью и сантехникой, установленной на полу. Это приводит к нарушению теплоотдачи и перегреву кабеля и как следствие – его выходу из строя.
Неправильное расположение термодатчика, который должен находиться в гофрированной трубе, уложенной между витками на равном удалении от кабеля в толще стяжки, которой заливается греющий элемент.

При соблюдении технологии и недопущении рассмотренных ошибок теплый пол способен прослужить длительный срок без поломок, не требуя при этом технического обслуживания.

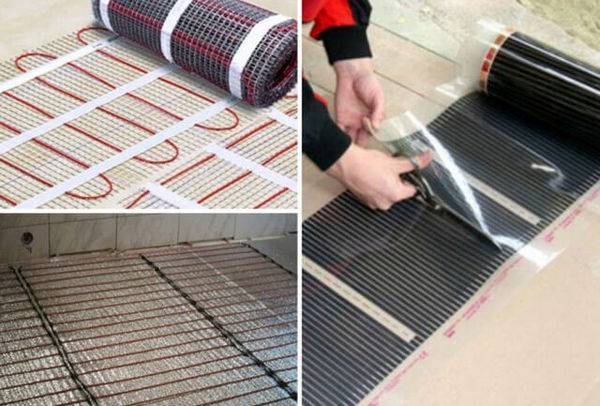

Всё зависит от комплектующих

Технология укладки тёплого пола под плитку выбирается с учётом особенностей используемых при монтаже комплектующих. Среди доступных в настоящее время технических решений:

Свободно укладываемый нагревательный кабель. Он может быть резистивным (с повышенным уровнем сопротивления) или саморегулирующимся.
Готовые к монтажу маты, состоящие из эластичного основания и закреплённого на нём того же нагревательного кабеля.
Профилированные и соединённые между собой стержни, генерирующие инфракрасное излучение.

Что до инфракрасной плёнки, то её производители тёплых полов не рекомендуют укладывать под плитку из-за плохой совместимости с химическими элементами, входящими в состав стяжки.

Вариант #3 — водяной теплый пол

Водяной подогрев пола работает по следующему принципу: между полом и керамической плиткой монтируется система петель трубопровода, по которым циркулирует горячая вода. Особенно целесообразно задуматься о устройстве такой системы владельцам больших загородных домов, площадь которых составляет около 100 квадратных метров.

Для квартир этот вариант теплого пола не подходит, потому что способствует возрастанию гидравлического сопротивления в системе центрального отопления. К тому же проходящая горячая вода через теплый пол возвращается в систему уже охлажденной, что, конечно же, вызовет жалобы соседей.

Монтаж водяного теплого пола, как и кабельного, требует заливки бетонной стяжки. Это значит, что в помещении придется значительно приподнимать уровень поверхности пола. При монтаже выполняются следующие шаги:

Подготавливается поверхность основного пола, при этом удаляются старые покрытия. Убирается грязь и мусор, а также с помощью пылесоса удаляется вся пыль.
Выполняется выравнивающая стяжка пола.
На высохший бетонный слой укладывается теплоизоляция, в роли которой чаще всего выступает пенополистирол.
Поверх теплоизоляции проводится монтаж трубопровода по выбранной схеме и подключение его к смесительному узлу — коллектору.
Конструкция заливается бетоном и выравнивается по выставленным заранее маякам.
После высыхания бетона укладывается плитка.

К плюсам водяного теплого пола относят равномерное прогревание воздуха в помещении во всех направлениях. Эту систему можно использовать в качестве основного источника отопления, который намного эффективнее эксплуатации радиаторов. К минусам данного способа подогрева пола можно отнести сложность монтажа, ограниченность использования и снижение высоты помещения.

Рассмотренные выше варианты помогут определиться с выбором системы подогрева пола, выложенного плиткой. Помните, что самостоятельная установка теплого пола под плитку возможна, однако без опыта выполнения строительных работ и первичных знаний электротехники провести работы грамотно и на должном уровне все-таки сложно. Поэтому желательно обращаться к специалистам, профессионально занимающимся монтажом различных видов теплых полов.
