Особенности конструкции и материалы для изготовления
Сэндвичем в строительстве называют трёхслойные стройматериалы и конструкции. В дымовыводящей системе под сэндвичем понимают комбинацию внутреннего дымового канала, теплоизолирующего слоя и внешней оболочки. Иногда можно получить дымоход-сэндвич на основе имеющейся трубы или шахты, добавив недостающие слои.
Для возведения сэндвич-дымохода могут быть использованы комбинации материалов или готовые к сборке секции:
| Материалы | Особенности конструкции | Плюсы | Минусы |
|---|---|---|---|
| сталь, кирпич засыпной или рулонный негорючий утеплитель | монтируется одностенный дымовой канал из стальной трубы, возводится внешняя кирпичная шахта, пространство между слоями заполняется утеплителем | низкая цена материалов, несложный монтаж | необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства |
| сталь, минеральная вата (готовые секции-сэндвичи) | дымоход собирается из готовых неразборных секций, состоящих из двух стальных труб и базальтового утеплителя между ними | невысокая стоимость, простота транспортировки и монтажа, наличие в продаже всех необходимых соединительных и дополнительных элементов, относительно небольшой вес конструкции, простота замены вышедших из строя секций, сравнительно небольшой вес, вариативность конфигурации | небольшой срок эксплуатации – 5-10 лет, внешняя труба может нагреваться |
| термостойкая керамика, сталь, минеральная вата (готовые секции-сэндвичи) | дымоход собирается из готовых неразборных секций: керамический дымовой канал, базальтовый утеплитель, стальная внешняя оболочка | срок эксплуатации – 20-25 лет, средний ценовой диапазон, простота транспортировки и монтажа, наличие в продаже фасонных элементов, вариативность конфигурации | обязательны разгрузочные площадки через каждые 2 метра высоты, внешняя труба может нагреваться |
| термостойкая керамика, пено– или керамзитобетон, минеральная вата | дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя шахта из пено– или керамзитобетона | срок эксплуатации – до 40 лет, абсолютная пожаробезопасность | срок эксплуатации – до 40 лет, абсолютная пожаробезопасность |
| термостойкая керамика, кирпич, минеральная вата | дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя кирпичная шахта | средняя общая стоимость дымохода, большой срок эксплуатации дымового канала – до 40 лет, пожаробезопасность, не нужен специнструмент для возведения шахты | необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства |
Для чего нужна сэндвич-труба в бане
При выборе банного дымохода нужно руководствоваться такими требованиями:
- Дымоотвод лучше монтировать из высококачественной нержавеющей стали. Этот материал обладает хорошей жаростойкостью, а еще не образует конденсата.
- Печь-каменка обычно сильно раскаляется, трубам приходится переносить высокие температуры. Поэтому для монтажа необходим толстый металл (0,8-1 мм). Более тонкие аналоги очень быстро прогорают, и всю конструкцию приходится менять.
- Для теплоизоляции лучше брать базальтовую вату. Она, в отличие от минеральной, сохраняет свои характеристики даже при самых высоких температурах.
- Выбирать трубы лучше с лазерными, а не «катанными» швами. Такая сварка значительно продлевает долговечность конструкции.
Всем этим требованиям соответствует конструкция сэндвич-дымохода. Кроме того, она обладает следующими достоинствами:
- Высочайшие антикоррозийные качества (в том числе, за счет отсутствия конденсата).
- Стойкость к высоким температурам.
- Длительный срок службы.
- Легкость монтажа.
- Привлекательный внешний вид.
- Простота ухода и чистки – такие дымоходы почти не скапливают сажу.
- Пожарная безопасность.
Способы монтажа
Есть два способа вывести дымоход наружу. Первый — провести трубу через стену, а потом по наружной стене поднять до требуемого уровня. Второй — вверх, через потолок и кровлю. И тот и другой неидеальны.
Если дымоход оказывается на улице, из-за перепада температур в нем активно образуется конденсат. Потому в нижней части дымохода обязательно устанавливается тройник с конденсатосборником (стаканом) и прочистным отверстием. Этот узел позволяет проводить обслуживание дымохода без особого труда: стакан откручивается, конденсат сливается. Также без проблем периодически сбивается сажа — через прочистное отверстие можно запустить специальный ершик для дымохода.
Примерная схема прохода трубы дымохода через стену и кровлю
Если дымоход будет выводиться через крышу, нужны будут несколько проходных узлов — по количеству перекрытий. Если дом одноэтажный, потребуется один проход через потолок, а второй — через кровлю. Также надо будет мастер флэш или фартук для круглой трубы из оцинковки.
Монтаж сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Зато необходимо будет крепить его к стене каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасник), стены в обязательном порядке защищаются негорючим экраном.
По дыму или конденсату
Типы сборки сэндвич труб Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.
Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.
Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.
Лучшие сэндвич-дымоходы 2020-2021
- Ferrum;
- Дымок;
- Феникс;
- Вулкан;
- Гамарт.
Ferrum 115 мм 0,8 мм (для каминов)
Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.
Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.
Преимущества:
- пригодность для печей на дровах;
- в набор для монтажа входят термоустойчивый герметик и винты;
- для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.
Недостатки:
- верхняя секция имеет оболочку толщиной 0,5 мм;
- отводной участок от камина не имеет изоляционного слоя.
Где купить и цены
Дымок 115 мм 0,5 мм (универсальный)
В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.
Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.
Преимущества:
Недостатки:
- в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
- малая толщина металла, снижающая ресурс конструкции;
- не рекомендуется для печей на дровах из-за риска прогорания трубы.
Где купить и цены
Феникс 120 мм 1 мм (для бани)
Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.
К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.
Преимущества:
- для соединения листов использована аргоновая сварка;
- в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
- предусмотрен регулируемый кронштейн для фиксации бокового отвода.
Недостатки:
Где купить и цены
Вулкан 120 мм 0,5 мм (для большого дома)
Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.
Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.
Преимущества:
- для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
- предусмотрен слой базальтовой ваты толщиной 50 мм;
- в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.
Недостатки:
- высокая цена;
- увеличенный до 0,22 м внешний диаметр;
- участок трубы от печи лишен изолятора.
Где купить и цены
Гамарт сэндвич-труба
Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.
Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.
Преимущества:
- доступны варианты с внешней частью из нержавейки или оцинковки;
- для внутренней части применяются стали AISI 409 или AISI 439.
Недостатки:
- отсутствуют готовые наборы;
- часть компонентов изготавливается под заказ.
Где купить и цены
Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)
Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).
Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.
Преимущества:
- простой монтаж за счет использования переходных раструбов;
- в набор входят листы базальтовой ваты для защиты перекрытий;
- трубопровод выдерживает нагрев до +700°С.
Где купить и цены
Преимущества и недостатки сэндвич-дымохода
В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.
Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.
Среди достоинств подобных конструкций можно назвать:
- многозадачность – использовать такие трубы можно в постройках из любых материалов;
- занимают минимум пространства;
- удобство транспортирования;
- сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
- лаконичный и приятный внешний вид;
- противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
- имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
- благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
- сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.
А вот недостатков у подобных конструкций очень мало, хотя они все же есть:
- цена на сэндвич трубу довольно существенна;
- оптимальный срок службы таких изделий составляет всего около 15 лет.
Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.
Как выбирать трубы-сэндвич
Чтобы подобрать и закупить модульный комплект, необходимо решить такие вопросы:
- Выяснить рабочий (внутренний) диаметр канала. Ориентируйтесь по сечению выходного патрубка котла, размер дымоходной трубы должен ему соответствовать или быть больше.
- Выбрать материал внешней облицовки в зависимости от бюджета (нержавейка или оцинкованный металл).
- Составить схему сооружения.
- Определить толщину изоляции. Для теплогенераторов с высоким КПД и небольшой температурой продуктов горения достаточно слоя 5 см. Твердотопливные котельные установки, печи и камины требуют утепления дымовых труб 100 мм.
Уличный дымоход — самый популярный вариант
Схема установки дымоотвода во многом зависит от месторасположения отопительного агрегата. Существует два варианта прокладки труб:
- снаружи дома, когда горизонтальный участок от котла сходу пронизывает стену и соединяется с вертикальным (приставной или пристенный дымоход);
- ствол газохода идет внутри помещений и сквозь перекрытия выводится на кровлю.
Когда надо обойти кровельный свес, применяется такая схема
Чтобы обеспечить достаточную естественную тягу, длину горизонтального участка нельзя делать более 1 м. Дальше просто: котел нужно поставить поближе к наружной стене и смонтировать уличный дымоход, поскольку эта схема обойдется дешевле. Если отопитель стоит в глубине помещения и передвинуть его не получается, реализуйте второй вариант с проходом через крышу.
Внутренний вариант с проходом перекрытий
Важный момент. Общая высота дымоотвода, считая от колосниковой решетки (или горелки) до верхнего среза трубы, должна составлять не менее 6 м. Условие второе: недопустимо, чтобы верхний конец канала попал в подветренную зону кровли, что ведет к резкому ухудшению тяги. Чем дальше газоход расположен от конька, тем выше его необходимо установить, как показано на схеме.
Когда вы от руки набросали эскиз будущего дымохода, остается подобрать прямые секции, фасонные части и блок конденсатного сборника. Для этого предлагаем воспользоваться представленными типовыми схемами и послушать советы специалиста на видео:
Стена из кирпича или бетона
Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:
- Определяется местоположение отопительного оборудования.
- Осуществляется разметка.
- Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
- С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
- Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
- Специальным термостойким герметиком заделываются щели.
- В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
- На специальной подставке монтируется тройник, снабженный уловителем конденсата.
- На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
- Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
- Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
- Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.

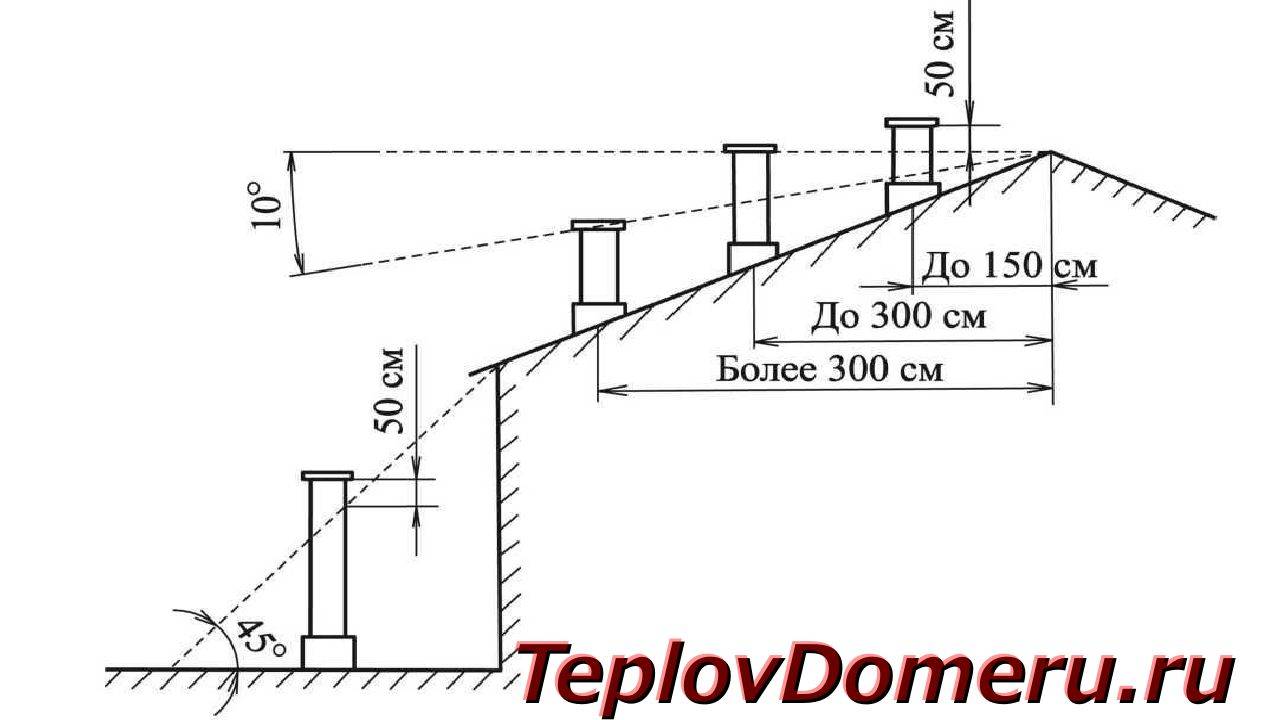

- Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
- Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
- Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
- Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.
Установка круглой трубы
Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.
Выход круглой трубы через ондулиновую кровлю
Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.
Универсальный переходник для проведения круглой трубы через кровлю
Монтаж через крышу
Такую технологию еще называют вертикальным дымоходом. Ниже представлено руководство по изготовлению:
- На отопительный прибор устанавливают соединительный элемент. Закрепляют его с помощью хомутов.
- Элементы конструкции соединяют между собой, швы герметизируют.
- Чтобы провести систему через потолок и перекрытие, нужно заранее приготовить патрубок и пластину из антикоррозийной стали.
- Прорезать в крыше отверстие, с помощью саморезов закрепить в нем патрубок. Вновь загерметизировать швы.
- На внешней части патрубка смонтировать следующий элемент стояка с «юбкой» для защиты от влаги.
- На самую верхнюю часть дымохода прикрепить оголовок.
Что такое сэндвич: сборка дымохода
Сборка дымохода начинается снизу.Первой после печки или камина устанавливается секция с задвижкой, позволяющая перекрывать дымоход полностью или создавать тягу заданной силы. Далее устанавливается либо одиночная секция из одной трубы, либо труба-сэндвич – двух контурный дымоход.Одиночная труба может добавить гораздо больше тепла, но только в том случае, если при этом не произойдёт порчи покрытий на потолке и стене вблизи трубы, где будет скапливаться перегретый воздух.
Чтобы перегрева не происходило, применяется труба-сэндвич. Она обязательна при пересечении этажных перекрытий и крыши. При этом используется проходная косая накладка – фланец, закрепляемая на крыше.
Труба-сэндвич из нержавеющей стали включает несколько деталей:
Гильзу – наружную часть, которая обычно изготавливается из листа толщиной 0,5 мм.
способом роликовой сварки, когда края свёрнутого листа ложатся внахлёст.Набивку – слой термоизоляции, специальная минеральная вата,например, PAROC для набивки сэндвичей.Внутреннюю трубу дымопровода, коаксиально расположенная относительно гильзы, обычно изготовленную из листа толщиной 0,8 – 1 мм.,способом специальной сварки с заполнением шва припоем, когда края свёрнутого листа ложатся встык, а широкая часть трубы не имеет вальцовки по окружности;Заглушки, установленные по концам гильзы и внутренней трубы, изготовленные из спрессованной набивки. Они центрируют обе трубы и удерживают термоизоляцию. Для того чтобы скрыть набивку от внешних воздействий, на гильзу с каждой стороны надевается стакан.
Наиболее низкой ценой отличаются трубы из нержавеющейстали марки 430.В такой стали нет присадок, существенно удорожающих материал.
Присадки в той или иной степени усиливают антикоррозионные свойства нержавейки, которые могут быть полезны против конденсата, образующегося внутри трубы. Однако при этом цена трубы возрастает примерно в полтора раза. Кроме материала, на цену трубы влияет статус производителя на мировом рынке.
Но ни болеедорогие маркистали, ни именитые бренды не дают реально ощутимых преимуществ для дымоходов из нержавейки. Изделия отечественных предприятий также будут служить надёжно и долго. Поэтому имеет смысл приобретать дымоходы из нержавеющей стали отечественного производства.
Следует обратить внимание на то, что если труба гнётся рукой, она предназначена для:
- использования в качестве гильзы;использования в печах, в которых топливом является газ.
Для наглядности и лучшего понимания устройства сэндвича правильно будет найти и посмотреть соответствующее видео. Просмотр видео также поможет установке сэндвича и монтажу сопутствующих принадлежностей при пересечении перекрытий и крыши.
Как обезопасить стык дымохода с деревянным перекрытием?
А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара. Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию
Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто
Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию
Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто
Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.
Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.
Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.
Также вам нужно быть осторожными, если в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!
Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:
Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме
Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант
Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.
Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:
Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:
Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:
И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:
Производители и цены
По отзывам покупателей и строителей, рекомендуется покупать продукцию нескольких отечественных и зарубежных производителей:
- Компания «Балтвент» выпускает только качественные трубы и фитинги, благодаря проверке качества на протяжении всего цикла производства и практически полной автоматизации. Налажен выпуск стальных, нержавеющих и эмалированных деталей дымоходов.
- Завод «Вулкан» специализируется на производстве деталей дымоходов для всех видов печей, каминов и котлов. Такие конструкции, дополнительно оснащаются водогрейным устройством, которое устанавливается непосредственно на дымоход.
- Итальянский производитель «Буфилл» выпускает вентиляционные устройства на протяжении столетия. Товар сертифицирован и соответствует всем требованиям СНиПа и ППБ.
- Российская компания «Феррум» выпускает детали для мощных установок, работающих на газе и твердом топливе.
- Фирма «Теплов и Сухов» производит сэндвич дымоходы для бань, частного и многоквартирного строительства.
Цена на сэндвич трубы для печи зависит от множества факторов. Для расчета конструкции частного дома, за основу принимается длина дымохода в 5 м. В среднем, качественные детали или полный комплект от ведущих производителей обойдется в 20000 рублей.
Но можно найти в интернете трубы, стоимость которых всего 280 р за погонный метр. Поэтому рекомендации и выбор зависят от суммы, которую вы готовы затратить на покупку деталей. Причем, если вам понадобятся сэндвич трубы под цвет вашей крыши, такая покупка изначально будет стоить дороже на 20%.
Расчёт размеров трубы для устройства сэндвич-дымохода
Чтобы произвести монтаж дымохода из сэндвич труб своими руками, нужно предварительно произвести расчеты для того, чтобы выяснить, какой именно материал следует приобрести. В первую очередь необходимо определиться с диаметром, а затем рассчитать требуемую высоту конструкции.
Как правильно рассчитать диаметр
Для выбора подходящего диаметра сэндвич трубы для дымохода, следует выяснить будущие условия эксплуатации. В первую очередь нужно узнать площадь отапливаемого помещения, а также предстоящий температурный диапазон, в котором будет работать печь или камин. От данных параметров зависит мощность устройства, которая обычно выбирается с расчетом 1 кВт на каждые 10 м2 площади комнаты.
То есть, для отопления помещения, площадью в 90 м2, следует приобрести (построить) печь, мощностью в 9 кВт. От последнего показателя нужно отталкиваться при выборе внешнего диаметра трубы для дымохода. Чем больше мощность печи, тем больший необходим диаметр.
Например, если вам нужно установить печь в комнату, площадью 5 м2, то можно отдать предпочтение устройству мощностью 2,5 кВт. Для такой печи будет достаточно дымоходной трубы с диаметром 158 мм. Она будет вполне в состоянии вывести из системы продукты горения.
А вот для более мощной печки с показателем, допустим, в 10 кВт, такой трубы будет недостаточно. Приобрести придется изделие диаметром в 220 мм
Помимо этого, при выборе трубы следует учитывать также температуру выходных газов. Ведь чем горячее она будет, тем интенсивнее будет нагреваться и труба. Температура газов в основном зависит от применяемого топлива. Самые низкие показатели характерны для газовых котлов (в среднем, 150 градусов), а самые высокие — для угольных (до 700 градусов).
Разнообразие ассортимента труб для дымоходов типа сэндвич и комплектующих
Выбор оптимальной высоты при монтаже дымохода через стену или кровлю
Монтаж сэндвич дымохода должен обеспечить безопасный вывод дыма за пределы жилого дома, поэтому при установке следует соблюсти нормы в отношении высоты.
Длина всей конструкции не должна быть меньше 5 м. В случае несоблюдения данного условия в процессе эксплуатации может образоваться обратная тяга, за счет чего жилая часть дома будет подвержена интенсивному задымлению.
Кроме общей длины, необходимо соблюдать и требования в отношении вывода трубы через кровлю:
- Если крыша скатная, то верхний край конструкции должен располагаться на расстоянии от конька, равном минимум 0,5 м. Но это актуально в случае, если середина трубы находится от конька примерно в полутора метрах и менее.
- При большей удаленности от дымохода (1,5 — 3 м) край конструкции должен располагаться на одном уровне в горизонтальной плоскости с вышеупомянутым элементом кровли.
- При удалении больше, чем на 3 м, верхний край должен находиться ниже конька на 10 градусов.
Допустимые размеры выступов при устройстве дымохода сэндвич
Если же дымоходная система из сэндвич труб выводятся на плоскую крышу, то общая длина конструкции не должна быть менее 5 м (включительно). При этом высота края может располагаться только в диапазоне 50-150 см от конька.
