Металлические стеллажи для гаража

Изготовление стационарной системы хранения ↑

Иногда практичнее сделать для гаража стационарный стеллаж, то есть вариант, который монтируется на месте, прикрепляясь к стене. Рассмотрим подробнее схему сборки такой конструкции:

1. На стене делают разметку под крепеж, высверливают отверстия и вбивают дюбеля.
2. Металлический профиль или деревянные брусья нарезают, согласно схеме.
3. На стене закрепляют дальние стойки, каждую вымеряя строго по уровню.

Каждая стойка должна быть параллельна соседним рейкам

1. Каркас соединяют горизонтальными связующими из уголков по ширине (согласно высоте будущих полок).
2. Устанавливают передние стойки, их соединяют с боковыми планками, на которых будут лежать полки.
3. Крепят передние вертикали, после чего формируют настилы из досок или укладывают полочки из фанеры в подготовленные пазы.

Самодельные металлические стеллажи

Если вы решили сделать металлические стеллажи для гаража, выбор материалов шире — есть два варианта металлопроката, плюс стандартные решения для складских помещений (перфорированные уголки). Также использовать можно металлические части, предназначенные для других целей — например, подойдут стальные кабель-стойки или кабель-каналы, которые используются в связи.

Итак, из чего делают каркас металлического стеллажа в гараж:

• Из металлического уголка с толщиной металла от 3-4 мм. Ширина полочки уголка — 25-45 см — в зависимости от планируемых нагрузок. Прочный, но металлоемкий материал, весит много, стоит дорого.
• Профильная труба (прямоугольная в сечении). При меньшей металлоемкости (толщина стенок меньше), по сравнению с металлическим уголком имеет лучшие характеристики по упругости (сложнее согнуть), более устойчива к кручению. Примерные размеры для стоек 50*50 мм или 40*40 мм, на поперечины 50*25 мм или 40*25 мм соответственно.
• Стойки делают из профтрубы, а поперечины из уголка. Толщина металла 2-3 мм, ширина полки — 25 мм и больше. Разворачивают уголок так, чтобы укладываемый настил был как в «гнезде».

Присмотритесь внимательно, как расположены уголки на приведенном фото. Настил на полки делают из тех же материалов, что и для деревянного стеллажа (доска, фанера, ОСП, ДСП), только иногда добавляются еще нестандартные варианты, которые с деревянным каркасом используют резко из-за высокой массы — листовой металл.

Оптимальной для большинства регионов остается доска — надежный, не очень дорогой материал. Брать надо половую, без сучков (с минимумом сучков) толщиной от 21 мм. Обработать антисептиками, затем покрасить.

Плюс металлических полок — высокая надежность при малой толщине, минусы — цена, масса и «громкость». Их также надо красить, только сначала очистить от ржавчины, затем пройтись преобразователем ржавчины и грунтом, затем — красить и желательно в два слоя. Также, кстати, надо обрабатывать и металлический каркас. Тогда стеллаж в гараже не будет ржаветь.

Крепим на болты или выбираем сварку

Соединение с помощью сварки

Итак с материалом определились, теперь перейдем к выбору метода сборки металлических составляющих. Одним из вариантов сборки является сварочный аппарат. Такие конструкции представляют собой неразборную конструкцию, имеющую высокую устойчивость.

Соединение с помощью болтов

Второй вариант – собрать стеллаж на болты. Такие сборные варианты целесообразно делать при условии, что со временем планируется перенос их на другое место, или же нет возможность (знаний) для применения сварки

Однако, обращайте внимание, что таких системы имеют меньшую жесткость. Для их укрепления очень часто проводят крепеж к стене

Какими бывают металлические стеллажи

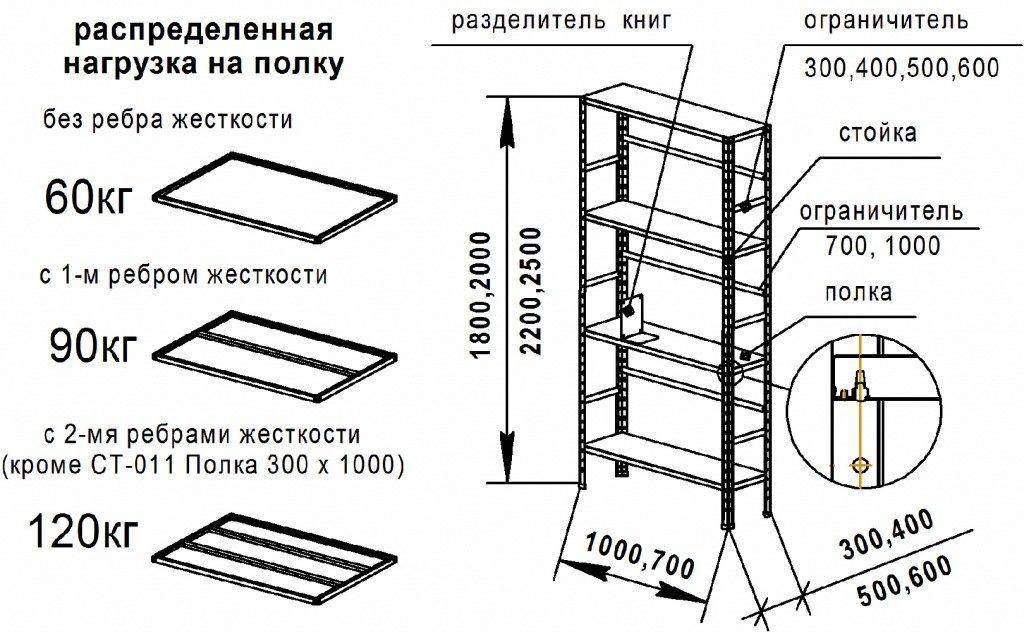

Чертёж металлического стеллажа и максимально допустимые нагрузки на него

По типу они подразделяются:

1. Полочные.
2. Паллетные.
3. Поддонные.
4. Угловые.
5. Фронтальные.
6. Стационарные.
7. Мобильные.

Выбирают металлические стеллажи сборные в зависимости от размера помещения. Их используют в офисе, в магазине, в гараже или дома для рассады (см. Как сделать стеллаж для рассады своими руками).

Все складские помещения используют сборно разборный металлический стеллаж. Потому что это удобная конструкция, которая позволяет разложить компактно любые изделия. Размеры и формы выбираются в зависимости от предназначения.

Самые распространённые полочные стеллажи. Они не более 2 метров, поэтому их удобно использовать в магазинах, офисах, библиотеках и архивах.

Для складских помещений используют поддонные или паллетные стеллажи. Они большего размера, что позволяет на небольшом пространстве разложить множество товаров.

Мобильные и стационарные стеллажи используются в архивах и библиотеках. Мобильные оборудованы колёсиками, что облегчает доступ к документам.

Конструкция стеллажей

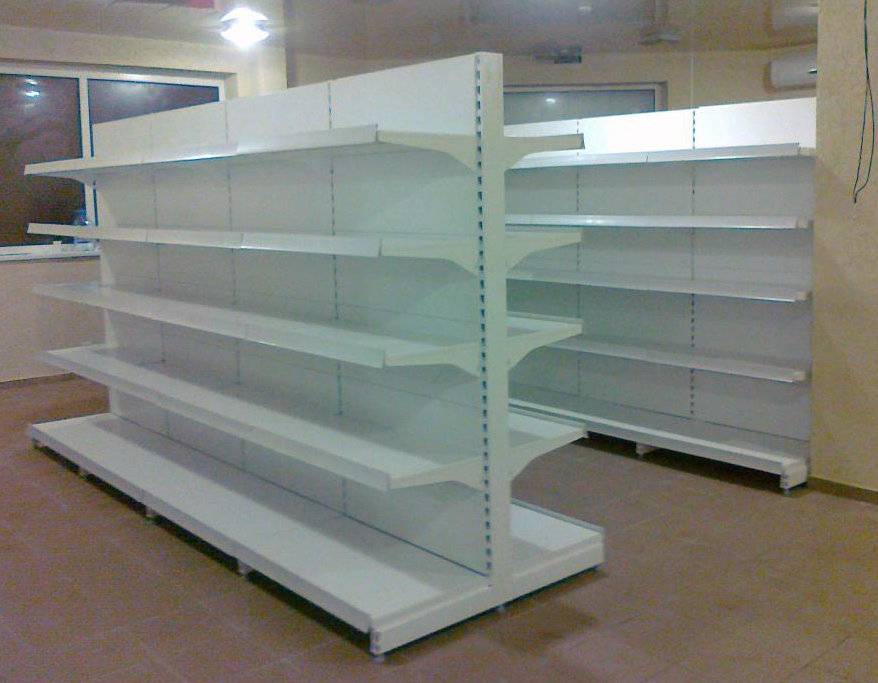

Торговый стеллаж, который можно использовать в теплице

Стеллаж — это каркас из металлических профильных труб. Между ними оборудуются полки для хранения различных предметов.

Размеры полок и стоек зависят от размеров помещений и нагрузок на них. Допустим что сборный металлический стеллаж собранный из листов толщина которых 2 мм и уголков 50*50 мм толщиной 5 мм. Такая конструкция несомненно будет особо прочной и выдержит большие нагрузки.

Они чаще всего комплектуются:

• разделителями;
• боковыми стенками;
• задними стенками;
• наклонными полками;
• навесами;
• сетчатыми полками;
• выдвижными ящиками;
• поддонами;

Стеллажи обеспечивают оптимальность хранения на небольшой площади. Возможность расширения их в любую сторону. Достаточную грузоподъемность и прочность.

Изготовление деревянного стеллажа

Некоторые предпочитают сделать своими руками деревянный стеллаж в гараже. Он обойдётся дешевле металлического, однако будет не таким прочным и срок службы тоже может оказаться меньшим. Кроме того с древесиной придётся немного повозиться.

Стеллаж из дерева лучше всего делать из дуба или других твёрдых пород, нередко используется сосна, однако она обладает более низкой прочностью. Следует учесть, материал обязательно должен быть сухим и без наличия грибка, плесени или трещин. Это обязательное условие.

Однако здесь лучше отталкиваться от личного удобства

Как и в случае с конструкцией из металлического каркаса, изготовляя стеллаж из дерева, также важно планировать полки под хранение больших и тяжёлых вещей внизу

Чертеж сборки стеллажа в гараже.

Перед тем, как сделать стеллаж в гараже из древесины, нужно подготовить инструменты:

• измерительные инструменты и карандаш или маркер для отметки;
• электродрель или шуруповерт;
• ножовку по дереву, пилу или станок;
• крепёжные материалы – болты, гайки, саморезы, специальный клей;
• шлифовальная машина либо «наждачка»;
• металлические уголки – необязательны, однако помогут дополнительно укрепить деревянную конструкцию.

Помимо этого, понадобятся средства для обработки дерева: грунтовка, лак, шпатель и кисточка.

Процесс сборки начинается с нарезки деревянных элементов на отрезки требуемого размера, начнём с брусков для каркаса. Затем детали необходимо отшлифовать, после чего прикрутить к стойкам уголки из металла при помощи саморезов и шуруповерта.

Если уголки не используются, то вполне можно заменить их на кусочки бруса сечением 5 на 5 см. На следующем этапе будет прикрепление поперечных брусков, они послужат основой для будущих полок.

Далее на каркас наносится водоотталкивающий состав, грунт и, после полного высыхания, лак либо краска.

Следующий шаг – изготовление полок согласно ранее подготовленному чертежу. На готовые доски наносится краска и, после высыхания, они крепятся к «скелету» изделия саморезами. Стеллаж ставится на «ноги» и для надёжности приделывается к стене. Обязательно следует обработать его антипиреном, который защитит изделие из дерева от возгорания.

Стеллаж в гараже своими руками: подготовка перед изготовлением

Итак, вы решили сделать стеллажи для гаража своими руками. Перед тем, как приступить к изготовлению полок из любого материала, нужно обязательно провести необходимую для этого подготовку.

Подготовительный этап. Проведение замеров и изготовление чертежа.

Прежде всего, определитесь с размером конструкции и после этого произведите все необходимые измерения.

• начните с замеров высоты и ширины вашего будущего стеллажа;
• затем продумайте необходимое количество полок и их высоту;
• определитесь с материалом полок;
• изобразите на бумаге желаемый вид готовой конструкции. Имея перед глазами чертеж, вам будет проще сделать стеллаж.

Как сделать стеллажи в гараже своими руками — фото чертежи:

Как сделать стеллажи в гараже: металлический и деревянный?

Вы решили делать стеллаж из стали и уже составили чертеж. Теперь переходим к следующему этапу.

2 этап. Покупка материалов.

Составьте список нужного вам количества материалов и их размеров, после чего смело отправляйтесь в любой строительный магазин. Для изготовления каркаса понадобятся стальной швеллер и уголки. Если вы хотите делать полностью стальную конструкцию, то покупайте нужное количество листов металла. Если же в ваших планах — сделать полки из дерева на металлическом каркасе, то вам понадобятся бруски дерева, фанеры или ДСП.

3 этап. Подготовка инструментов.

Для изготовления полок необходимы следующие инструменты и инвентарь:

• дрель электрическая;
• угловая шлифмашина (болгарка);
• шуруповёрт;
• если вы хотите сваривать детали стеллажа, то понадобится сварочный аппарат и электроды;
• ножовка;
• молоток;
• уровень пузырьковый или лазерный;
• шурупы, болты, гвозди, дюбеля;
• рулетка строительная;
• карандаш.

4 этап. Процесс резки металла.

В соответствии с размерами и чертежом внимательно и не торопясь режем металлические вертикальные (опоры и секции) и горизонтальные (полки) детали стеллажа.

5 этап. Сборка конструкции.

Сначала закрепляем и устанавливаем каркас. Для большей надёжности можно крепить его к стене и потолку с помощью дюбелей или специальных шурупов.

После монтажа вертикальных стоек приступайте к креплению полок. Вы можете привинчивать их болтами или приварить к каркасу. Не забывайте при этом использовать уровень.

6 этап. Покраска.

Чтобы стеллаж со временем не покрылся ржавчиной, его нужно прогрунтовать и покрыть специальной антикоррозийной краской.

Если вы хотите сделать деревянные стеллажи в гараж для хранения и уже имеете готовый чертёж, то можно перейти к следующему этапу.

2 этап. Покупка материалов.

Самые распространённые материалы стеллажей для гаража из дерева — дуб и сосна. Вертикальные и поперечные стойки делаются из бруса разного размера, а для полок можно купить доску, листы фанеры или ДСП.

Важно! Перед покупкой внимательно рассмотрите древесину. Она должна быть сухой и без видимых дефектов

3 этап. Необходимые инструменты и стройинвентарь:

• электрический инструмент: дрель, болгарка, шуруповёрт;
• ножовка по дереву;
• молоток;
• рулетка и карандаш;
• уровень;
• гвозди, шурупы, саморезы, болты.

4 этап. Резка деревянных деталей. Придерживаясь нужных размеров и чертежа, режем все деревянные опоры и стойки, а затем полки. Обрабатываем все детали специальным антисептиком, предназначенным для дерева.

5 этап. Сборка конструкции.

Сначала собираем и закрепляем весь каркас, после чего крепим к нему полки с помощью металлических уголков и болтов М5. Проверяем прочность готовой конструкции и ещё раз измеряем ровность всех поверхностей и углов уровнем.

6 этап. Тщательно и без спешки прокрашиваем конструкцию для предотвращения её гниения и образования на ней плесени. Дожидаемся её полного высыхания, а потом устанавливаем на выбранное место. Вот и всё, ваш стеллаж готов!

Как сделать стеллаж в гараж своими руками из профиля:

Итак, теперь вы знаете, как можно сделать деревянный или металлический стеллажи для гаража своими руками. На первый взгляд, это достаточно сложный процесс, имеющий много нюансов.

Но, тем не менее, изготовить стеллаж — по силам каждому. Стоит лишь правильно и без спешки провести все замеры и следовать пошаговой инструкции. Стеллаж, сделанный своими руками прослужит вам долгие годы.

Стеллаж в гараже своими руками: подготовка перед изготовлением

Итак, вы решили сделать стеллажи для гаража своими руками. Перед тем, как приступить к изготовлению полок из любого материала, нужно обязательно провести необходимую для этого подготовку.

Подготовительный этап. Проведение замеров и изготовление чертежа.

Прежде всего, определитесь с размером конструкции и после этого произведите все необходимые измерения.

• начните с замеров высоты и ширины вашего будущего стеллажа;
• затем продумайте необходимое количество полок и их высоту;
• определитесь с материалом полок;
• изобразите на бумаге желаемый вид готовой конструкции. Имея перед глазами чертеж, вам будет проще сделать стеллаж.

Как сделать стеллажи в гараже своими руками — фото чертежи:

Как сделать стеллажи в гараже: металлический и деревянный?

Вы решили делать стеллаж из стали и уже составили чертеж. Теперь переходим к следующему этапу.

2 этап. Покупка материалов.

Составьте список нужного вам количества материалов и их размеров, после чего смело отправляйтесь в любой строительный магазин. Для изготовления каркаса понадобятся стальной швеллер и уголки. Если вы хотите делать полностью стальную конструкцию, то покупайте нужное количество листов металла. Если же в ваших планах — сделать полки из дерева на металлическом каркасе, то вам понадобятся бруски дерева, фанеры или ДСП.

3 этап. Подготовка инструментов.

Для изготовления полок необходимы следующие инструменты и инвентарь:

• дрель электрическая;
• угловая шлифмашина (болгарка);
• шуруповёрт;
• если вы хотите сваривать детали стеллажа, то понадобится сварочный аппарат и электроды;
• ножовка;
• молоток;
• уровень пузырьковый или лазерный;
• шурупы, болты, гвозди, дюбеля;
• рулетка строительная;
• карандаш.

4 этап. Процесс резки металла.

В соответствии с размерами и чертежом внимательно и не торопясь режем металлические вертикальные (опоры и секции) и горизонтальные (полки) детали стеллажа.

5 этап. Сборка конструкции.

Сначала закрепляем и устанавливаем каркас. Для большей надёжности можно крепить его к стене и потолку с помощью дюбелей или специальных шурупов.

После монтажа вертикальных стоек приступайте к креплению полок. Вы можете привинчивать их болтами или приварить к каркасу. Не забывайте при этом использовать уровень.

6 этап. Покраска.

Чтобы стеллаж со временем не покрылся ржавчиной, его нужно прогрунтовать и покрыть специальной антикоррозийной краской.

Если вы хотите сделать деревянные стеллажи в гараж для хранения и уже имеете готовый чертёж, то можно перейти к следующему этапу.

2 этап. Покупка материалов.

Самые распространённые материалы стеллажей для гаража из дерева — дуб и сосна. Вертикальные и поперечные стойки делаются из бруса разного размера, а для полок можно купить доску, листы фанеры или ДСП.

3 этап. Необходимые инструменты и стройинвентарь:

• электрический инструмент: дрель, болгарка, шуруповёрт;
• ножовка по дереву;
• молоток;
• рулетка и карандаш;
• уровень;
• гвозди, шурупы, саморезы, болты.

4 этап. Резка деревянных деталей.
Придерживаясь нужных размеров и чертежа, режем все деревянные опоры и стойки, а затем полки. Обрабатываем все детали специальным антисептиком, предназначенным для дерева.

5 этап. Сборка конструкции.

Сначала собираем и закрепляем весь каркас, после чего крепим к нему полки с помощью металлических уголков и болтов М5. Проверяем прочность готовой конструкции и ещё раз измеряем ровность всех поверхностей и углов уровнем.

6 этап. Тщательно и без спешки прокрашиваем конструкцию для предотвращения её гниения и образования на ней плесени. Дожидаемся её полного высыхания, а потом устанавливаем на выбранное место. Вот и всё, ваш стеллаж готов!

Как сделать стеллаж в гараж своими руками из профиля:

Итак, теперь вы знаете, как можно сделать деревянный или металлический стеллажи для гаража своими руками. На первый взгляд, это достаточно сложный процесс, имеющий много нюансов.

Но, тем не менее, изготовить стеллаж — по силам каждому. Стоит лишь правильно и без спешки провести все замеры и следовать пошаговой инструкции. Стеллаж, сделанный своими руками прослужит вам долгие годы.

Как сделать стеллаж из дерева в гараж своими руками смотрите ниже:

Пошаговая инструкция изготовления из дерева

Раньше всего, чтобы сделать стеллаж своими руками, необходимо определиться с его дизайном (внешним видом). Потом требуется разобраться с особенностями технологического исполнения (конструктивной схемой). Балочная система имеет приличную прочность. Но для изготовления таких стеллажей нужны сравнительно дорогие материалы. Да и навыки исполнителей нужны куда солиднее. Также стоит ознакомиться с основными свойствами и ключевыми вариантами:

• модульных;
• консольных;
• мостовых и свободнонесущих конструкций.

Как бы соблазнительна не была идея сделать все просто и быстро, на глаз, правильнее все же подготовить чертежи и эскизы. Игнорирование этого требования не просто мешает сделать все экономично и привлекательно. Нередко получаются очень серьезные дополнительные расходы.

Полки

Для хранения малогабаритных и легких вещей целесообразно отказаться от полноценной деревянной или сделанной из фанеры полки. Вместо этих материалов можно использовать рейки.

Каркас

Изготовление деревянного каркаса пройдет неплохо, если применять привычные для плотников методы сборки – «в четверть» либо «в полулапу». Но иногда соединяют детали просто встык, если более сложные профессиональные методы вызывают затруднения. На деле получается немногим хуже. Стойки делают из бруса, а поперечины — из обычных досок. На полу или на иной горизонтали все предварительно соединяют и примеряют.

Убедившись, что все соединения соответствуют ожиданиям, можно сделать отметки мелом. Благодаря им дальше понадобится уже не так много подгонять. Дрелью сверлят отверстия в намеченных точках. Далее, при помощи шуруповерта, соединяют их саморезами. Присоединение к стенам, а в идеале к полу и потолку будет выполняться с помощью металлических пластин.

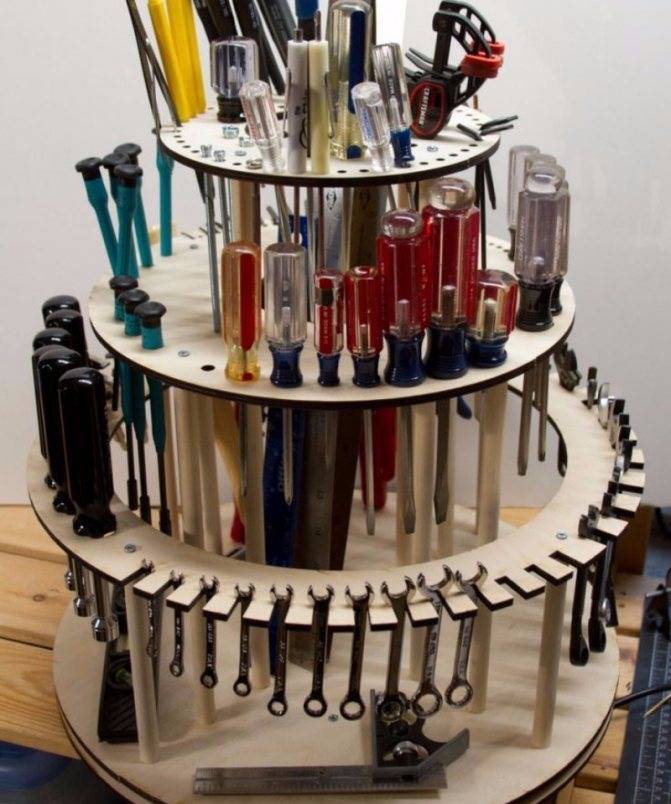

Фото полки для инструмента

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Виды конструкций стеллажей

Тип конструкции зависит от наличия свободного места, назначения стеллажа, материала его изготовления и предполагаемого способа системы хранения. Конструкции могут различаться как по способу сборки, так и по виду стеллажей.

Стационарная стеллажная система

Она устанавливается в определенном месте на постоянной основе. Такие конструкции предназначены для тяжеловесных предметов — они способны выдерживать большую нагрузку

Перед монтажом очень важно тщательно обдумать расположение стеллажа и начертить схемы, в которых учесть все размеры и площадь самого гаража. Собираются такие системы один раз, обычно с помощью кронштейнов

Передвижные мобильные стеллажи

Такую систему при необходимости можно передвигать или переносить в любое место, не разгружая. Это очень удобно, если инструмент понадобится на улице. Стеллаж оснащается специальными прорезиненными колесиками диаметром от 10 см. При желании их можно зафиксировать, ограничив возможность передвижения.

Разборные модели

Полки этих стеллажей можно монтировать на любую высоту с помощью гаечного либо болтового крепления. Среди автовладельцев такие конструкции считаются самым приемлемым вариантом. Их можно легко разобрать и регулировать по собственному желанию, меняя высоту, а также переставлять в любое место гаража.

Подвесные или настенные полки

Они крепятся к поверхности потолка или стены в любом месте. Позволяют сэкономить пространство и наиболее рационально использовать свободную площадь. Подобную конструкцию можно собрать из уголка и подвешивать на специальные крюки.

Вращающиеся модели

Такой интересный вариант можно установить в помещении, где требуется подчеркнуть определенный стиль. Эти стеллажи способны вращаться, обеспечивая доступ к инструментам и материалам с любой стороны. Подобная установка визуально напоминает стойку с компакт-дисками или открытками.

Закрытые

Подобные конструкции защищают от потерь мелких предметов и инструментов и создают видимость порядка. В них можно разместить как ценный инструмент, так и различные небезопасные материалы. Кроме того, такие конструкции защищают хранимые вещи от излишней пыли.

Закрытые стеллажи изготавливают из пластика, металла или древесины. Внутри их можно разделить на ячейки.

Открытые

Позволяют получить быстрый доступ к любым деталям и предметам — все лежит на виду и не нужно открывать и закрывать дверцы. Конструкции можно сделать настенными или подвесными. Для их надежной фиксации нужно заранее монтировать анкера.

Отдельные щиты для инструментов

Их можно делать в виде открытых ячеек, крюков, магнитов или установок с отверстиями. Тяжелые запчасти и инструменты н а таких панелях разместить не получится. Зато они идеально подойдут для хранения небольших предметов, которые нужно постоянно иметь под рукой.

Металлические стеллажи для подвальных помещений

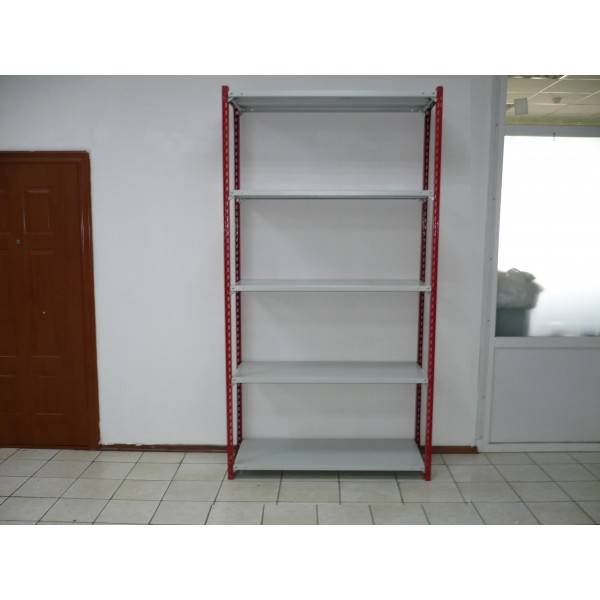

Разборный стеллаж из металлических профильных труб

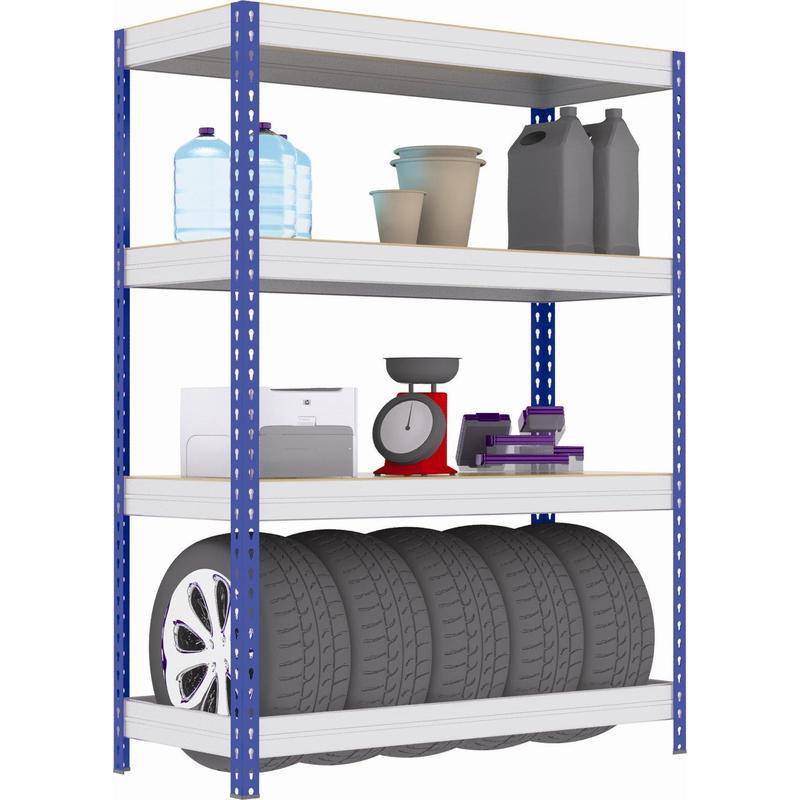

Для подвальных помещений полочный стеллаж металлический сборный — самая практичная конструкция:

• состоят из металлических труб и держателей;
• трубы полнотелые и тонкостенные;
• масса конструкции зависит от веса металлических элементов;
• полки изготовляются из металлических листов или дерева, фанеры.

Если он изготовлен из материала, который ржавеет, то его обязательно нужно покрыть антикоррозийным покрытием, а сверху нанести краску по металлу. Монтаж возможно сделать самостоятельно. В комплект входит инструкция по сборке, а так же все необходимые детали.

Прежде, чем собирать, необходимо сделать замеры того места, где он будет расположен. После этого составьте чертеж. По нему высчитайте все размеры.

Если этого не сделать, то в процессе работы невозможно будет подогнать детали, что приведёт к перерасходу материала. В чертеже следует указать размеры деталей. Количество материала и способ крепления элементов.

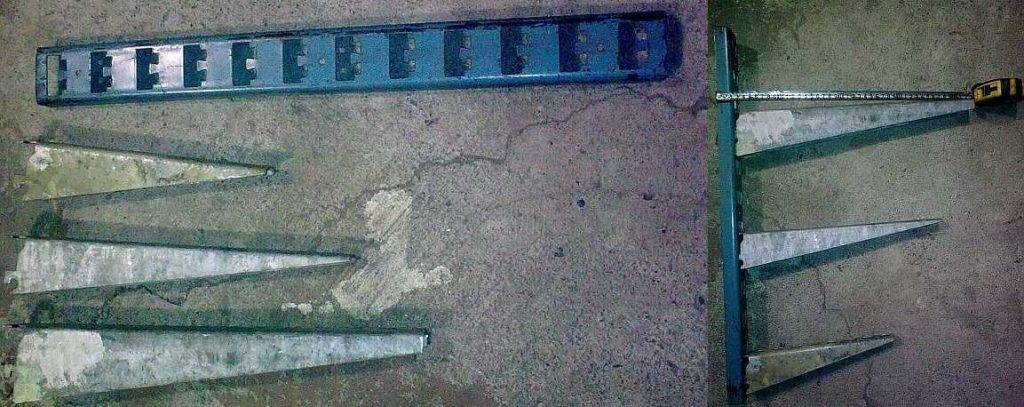

Стеллаж с возможностью регулирования высоты полок

Необходимый материал:

• Толстостенные металлические трубы. Они выдерживают большие нагрузки.
• Рифленые листы или доски. Для изготовления полок.
• Дюбель с большой ножкой.
• Саморезы по металлу.
• Держатели и уголки металлические. Понадобятся, чтобы скрепить и закрепить элементы на конструкции к стене, к потолку и полу.

Инструменты:

• Болгарка.
• Шуруповерт.
• Перфоратор.
• Рулетка.
• Мел.
• Уровень.
• Сварочное оборудование.

Монтаж:

• Соединить между собой стойки с помощью сварки.
• Остальные детали скрепить саморезами, болтами и уголками.
• Закрепить дюбелями к стене, полу и потолку.

На нынешнее время металлический стеллаж сборно — разборный является самой удобной конструкцией. Использовать его можно практически в любом помещении. Надёжность конструкции позволяет хранить на них тяжелые предметы. Собрать возможно самостоятельно, не привлекая специалистов.
