Фундаменты мелкого заложения

КАКИЕ ВАРИАНТЫ МОЖНО ИСПОЛЬЗОВАТЬ

МЗЛФ может быть выполнен как монолитная ж/б конструкция и как сборная из ж/б блоков. На пучинистых и сильнопучинистых грунтах фундамент стоит делать в виде жёсткой монолитной ж/б рамы с поперечными перевязками, уложенной на утрамбованную подушку из непучинистого грунта (крупного песка). На среднепучинистых грунтах допустимо устройство фундамента из связанных выпусками арматуры фундаментных блоков при условии их цепной кладки, устройства поверх монолитного железобетонного армпояса и устройства непучинистой подушки. И только на непучинистых грунтах допустимо укладывать
блоки без связи между собой.

На практике при отсутствии инженерно-геологического обследования грунта всегда следует выбирать монолитную железобетонную конструкцию фундамента как самую прочную.

Столбчатый фундамент под дом из бруса

Столбчатый фундамент подходит для дома из бруса без подвала, имеющего облегченную конструкцию. В подавляющем большинстве случаев столбчатый фундамент используется при сооружении именно брусчатого дома. Главное преимущество столбчатого фундамента под дом из бруса — его экономичность: несущие балки перекрытия устанавливаются на отдельные столбы, возведение которых требует незначительного расхода стройматериалов. Выполняется столбчатый фундамент из дерева или камня (кирпича).

Деревянный столбчатый фундамент дома из бруса возводится в виде так называемых стульев, которые устанавливают в заранее вырытые траншеи в строго вертикальном положении. С целью увеличения несущей опорной площади столбов, а также придания им устойчивости стулья опирают нижними концами на бетонную плиту или плоский камень.

Нередко для этого же используют специальную крестовину с подкосами, выполненную из дерева. В том случае, если для фиксации столбов используется бетон, установку опор следует проводить на стадии заливки бетонного раствора в траншею. Таким образом, можно дополнительно повысить прочность фундамента.

Следующим этапом после заливки бетонной массы в котлован является засыпка песка и послойное трамбование.

То, сколько нужно выполнить столбчатых фундаментов, зависит от площади и веса постройки. Главным критерием во время расчетов выступает несущая способность грунта и общий вес всех материалов, которые понадобятся для возведения дома. Столбчатые фундаменты, об этом следует помнить, обязательно устанавливаются как по углам сооружения, так и в местах пересечения стен.

Столбчатый фундамент для дома из бруса, выполненный своими руками из камня, обладает не только прочностью, но и долговечностью. Его делают методом бутовой кладки, перевязка швов во время работы обязательна. Для возведения каменных столбов используют бутовый или гранитный камень, кирпич. В последнем случае берут кирпич-железняк, так как силикатный кирпич, а также обычный красный для этой дели не подходят.

На участках с пучинистым грунтом целесообразно возводить своими руками столбчатый фундамент под брусовой дом из бетона. Благодаря выполненной опорной пяте грунт не поднимается, а здание остается надежно защищенным от разрушительного воздействия воды, замерзающей в грунте.

Перед тем как залить такой фундамент под дом из бруса, обычно в скважину подливают цементное молоко, после чего в траншею помещают арматуру, выполненную из сваренных между собой в каркас металлических стержней.

Во время установки арматуры тщательно следят за тем, чтобы она не касалась грунта. Вышеописанные действия особенно актуальны при выполнении работ на грунтах с незначительной несущей способностью.

Перед заполнением траншеи бетоном на грунте необходимо обозначить нижнюю границу. Для этого применяют нивелир или гидравлический уровень. Бетон укладывается слоями, периодически его уплотняют и штыкуют.

После заполнения полости в скважину помещают так называемую толевую рубашку. При пучении грунта она защищает фундамент от негативного воздействия почвы.

Производя откопку котлована, не следует делать длительные перерывы, иначе в результате действия атмосферной влаги дно будет размытым, а стенки обрушатся.

Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:

Плавающий фундамент

Фундамент – это основа любого здания. Он несет нагрузку всего сооружения. Плавающий фундамент способен удерживать здание на неспокойном грунте, например, в…

Подробнее

Фундамент под блочный дом

Качественный фундамент – это основа надежности и долговечности любого здания, будь это многотонная монолитная конструкция с толстыми стенами из…

Подробнее

Проект фундаментов коттеджа

…

Подробнее

Ленточный фундамент на сваях

Ленточный фундамент на сваях используется уже довольно длительное время. Особенно незаменимо его применение на слабых и водянистых грунтах.

Ширина монолитной ленты

Чтобы не делать сложных расчетов, ширину подошвы рекомендуем брать, исходя из таблицы:

Материалы стен и перекрытий	Число этажей	Ширина подошвы МЗЛФ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями	1	0,6
2	0,8
3	1,2
Деревянные каркасные стены с деревянными перекрытиями	1	0,4
2	0,4
3	0,6
Бревенчатые стены с деревянными перекрытиями	1	0,3
2	0,4
3	0,6
Стены из бруса с деревянными перекрытиями	1	0,2
2	0,3
3	0,4

Высота над уровнем земли

Чем выше монолитная лента возвышается над уровнем земли, тем лучше полы дома будут защищены от сырости и холода. Однако высота фундамента для сохранения устойчивости и несущей способности должна коррелировать с его шириной. Оптимальный вариант: высота ленты над нулевой отметкой равна ее ширине.

Пример: Глубина заложения составляет 50 см. Ширина монолитной ленты по таблице — 30 см. Значит, высота над уровнем земли будет составлять 30 см, а высота всей монолитной ленты 80 см. Высота наземной части МЗЛФ не должна быть ниже уровня снега. Значение высоты снега зависит от региона (его можно узнать в Сети). Для регионов средней полосы это значение не превышает 8-10 см.

Основные характеристики незаглублённого основания

По принципу укладки МЗЛФ очень похож на устройство монолитного фундамента. Но всё-таки различия имеются, одна из них — глубина заложения ленточного основания. Приведём их перечень:

• Глубина мелкозаглублённого ленточного фундамента не превышает 70 см;
• возможность обустройства без учёта уровня промерзания почвы;
• обустройство на проблемном пучинистом грунте.

Основной особенностью является тот факт, что он позволяет пренебречь влиянием нагрузок, которые возникают во время морозов. Хотя монолитнаялента довольно жёсткая, она движется при давлении на неё. Обусловлено это тем, что глубина ленты небольшая и её смещение получается равномерным, что исключает её разрушение.

Как правильно рассчитать мелкозаглубленный ленточный фундамент

На этапе проектирования бетонной ленты необходимо правильно произвести расчет на прочность и устойчивость конструкции к нагрузкам. Здесь нужно ориентироваться на действующий СНиП 2.03.01-84. Для определения несущей способности необходимы данные о расчетном сопротивлении грунта на конкретном участке. Данные можно взять из СП 22.13330.

В таблице представлены показатели, характерные для разновидностей, рассмотренных выше грунтов (в кг/кв. м).

Галька с содержанием глины	4-4,4
Глина	обводненная	1-2
пластичная	2-3
средней плотности	3-5
Суглинок	1,8-2,8
Супесь	2-3
Влажный песок мелкой фракции с пылью	2-3
Песок с разным размером зерен	3-5
Гравий с песком	5
Щебень с песком	6

Для вычисления ширины фундамента нужно знать кроме сопротивления периметр ленты (длину) и сборную нагрузку. Последняя является суммарным итогом веса всех элементов здания, внутренней обстановки, людей. На этом этапе уже должен быть сделан выбор материалов для стен и перекрытий (брус это будет или кладка из газобетона, пеноблока, кирпича). Также необходимо учесть снеговую и ветровую нагрузку на конструкции строения.

Глубину заложения выбирают, ориентируясь на особенности почвы. Например, (в метрах):

• пучинистая – 0,4;
• песчаная с низким протеканием грунтовых вод – 0,45;
• глина с промерзанием на глубине в 1 м – 0,5;
• при глубине промерзания почвы в 1,5 м – 0,75;
• с промерзанием на уровне 2,5 м – 1.

Также рассматривается выступ ленты над землей. Здесь высоту определяют по следующим критериям:

• эксплуатируемый цоколь (здесь стоит заглубить ленту на 1 м) – 1,7 м;
• небольшое подполье для проветривания и прокладки коммуникационных сетей – 0,4 м (5 ступенек для крыльца);
• без перекрытия под устройство пола сразу на грунте – 0 м (для отмостки можно поднять монолит на 20 см).

Перечисленные показатели актуальны для укладки двух армирующих сеток с укрыванием бетоном на 1,5-4 см. Это соответствует регламентам СП 70.13330.

Классификация

Существует четыре типа МЗФ. Каждый из них подходит для определенных условий, обладает своими уникальными особенностями.

Ленточный

Первый вид — ленточный. МЗФЛ считается самым популярным. Область применения — от легких каркасных сооружений до тяжелых каменных домов. Обустройство фундамента на всех типах почв допустимо только в том случае, если предполагается создание дренажной и теплоизоляционной системы.

Внешний вид ленточного фундамента напоминает непрерывную бетонную полосу с внутренним армированным каркасом. Такие конструктивные особенности помогают ему равномерно распределить вес будущего строения, передавая его подошве.

Такое основание разделяется еще на несколько видов:

• монолитная заливка с поясами из арматуры;
• сборно-монолитная с армированием по всей длине;
• блочная со сплошным двойным армированием.

Ленточный МЗФ имеет несколько преимуществ:

• сокращение расходов на материалах — на 40-50 %;
• низкая стоимость работ — нет необходимости рыть глубокий котлован, возводить высокую опалубку, привлекать опытных строителей.

Столбчатый

Второй вид — столбчатый. Его внешний вид напоминает вкопанные колонны по всему периметру будущих стен. Опоры располагаются по углам, пересечениям и в местах повышенной нагрузки.

Между опорами устанавливается неглубокий ростверк, который соединяет их между собой и позволяет равномерно распределить нагрузку.

Этот вид МЗФ применяется на сильнопучинистых почвах, но которые включают в себя большое количество торфа, супеси или глины. Главные преимущества — низкая цена и быстрота монтажа. Поэтому он очень часто используется в возведении частных домов и хозяйственных построек.

Цельная плита

Третий вид — цельная плита. Представляет собой заливку армированной бетонной плиты по всей площади сооружения. Толщина составляет до 30 см. Особенности данного МЗФ мало чем отличаются от ленточного.

Однако различие заключается в способности равномерно распределять нагрузку по всей площади основания. Иначе говоря, сооружение «плавает» на грунте, как на понтоне.

Основное преимущество — снижение затрат на бетоне до 30%. При этом расходы сокращаются и на подготовке котлована, опалубки более чем на половину, если сравнить со схемой обустройства аналогичных заглубленных вариантов.

Цельномонолитный

Четвертый вид — цельномонолитный. Он объединяет все части силового каркаса в единую армированную конструкцию. По внешнему виду ничем не отличается от цельной плиты, но обеспечивает возможность обустройства цокольного этажа.

При этом достигается равномерное распределение нагрузки здания по всей площади подошвы. Но такой МЗФ нельзя применять для строительства на участках с большими наклонами и с наличием скального грунта.

Такое основание имеет и некоторые сложности. Цельномонолитный фундамент требует правильного расчета его размеров. Его возведение подразумевает большие материальные, трудовые и временные затраты. Но они оправдываются получением высокопрочного и надежного сооружения.

Что собой представляет такой фундамент

Этот тип фундамента — среднее между обычным заглубленным и незаглубленным ленточными фундаментами. При пучении грунта мелкозаглубленная лента фундамента будет вместе с домом подниматься и опускаться в периоды смены времен года.

Фундамент при этом не разрушается. Для достижения такого эффекта необходимо при строительстве строго соблюдать технологию. При отступлениях от нормативов появляется большая вероятность растрескивания фундамента.

Достоинства:

• простота выполнения;
• невысокая стоимость работ;
• можно построить без применения техники;
• достаточная прочность для небольших домов или строений (дачи, гаражи, бани).

На промерзшем грунте, в зимние месяцы, закладывать такой тип фундамента нельзя, как и оставлять ненагруженным под зиму.

Период от заливки фундамента до окончания строительства стен в климате средней полосы составляет примерно 4-5 месяцев.

Материал изготовления

Самый простой способ строительства мелкозаглубленного фундамента – залить монолитное основание из бетона. Существуют и другие варианты: такой тип фундамента можно выполнить как из кирпича, так и из бетонных блоков.

Железобетон

Наиболее востребованный и прочный материал для строительства фундамента. Его получают, соединяя бетонную смесь и арматуру. Установка дополнительно металлической сетки по периметру добавляет фундаменту прочность.

Бутобетон

Представляете собой смесь из цементного раствора, песка и крупных камней.

Такой материал подходит только для фундамента, возводимого на легких почвах — песчаных, например, или для укладки на скалистых породах, на гравии.

Кирпич

Довольно редко ленточный фундамент выполняют из кирпича. Эта технология используется исключительно в сухом климате, где выпадает минимум осадков и нет грунтовых вод.

Основные свойства пучинистых грунтов

Вот такие могут быть печальные последствия такого пучения

Пучение – это одна из особенностей почвы. Оно основано на механизме расширения воды вследствие воздействия низких температур. Влажность почвы – основная причина увеличения ее объема при минусовых температурах.Почвы, подверженные такому воздействию, являются дисперсионными.

Вследствие значительного увеличения в объеме при промерзании, на поверхности можно невооруженным глазом увидеть переход их талого состояния в мерзлое. Это в огромной мере влияет на фундамент здания. Поэтому вопросам строительства зданий и сооружений в условиях пучинистости почвы уделяется первостепенное значение.

Важно провести геологическое обследование и анализ грунта, на котором планируется возведение строения. Не все насыщенные водой почвы одинаково ведут себя при замерзании

При одинаковом коэффициенте влажности, один тип почвы будет вспучиваться сильнее, чем другой.

А в некоторых типах грунта вспучивание не происходит совсем. Специалисты, детально прорабатывающие все факторы, влияющие на устойчивость зданий и сооружений, рекомендуют в обязательном порядке заглублять фундамент ниже уровня промерзания. Благодаря этому в дальнейшем удастся избежать многих проблем.

Когда используется фундамент мелкого заложения

Такое основание можно смело возводить под легкие загородные строения небольшой этажности. Это могут быть дома из дерева и его разновидностей, из газосиликатных и пенобетонных блоков, каркасно-щитовые сооружения. Не исключено использование мелкозаглубленного фундамента под кирпичные дома при условии, что стены будут иметь незначительную толщину.

Высота строений, возведенных на фундаменте мелкого заложения не должна превышать трех этажей.

Где используется мелкозаглубленное основание

Кроме этого мелкозаглубленное основание подходит для строительства на грунтах, склонных к пучению, так как небольшое заглубление защищает конструкцию от воздействий пучинистого грунта.

Разновидности оснований мелкого заложения

Основание мелкого заложения различают разных типов. Обычно их используют как фундамент для дома из бруса, под баню,каркасный дом, постройки с кирпичными стенами или из керамзитоблоков. То есть, в основном для строительства лёгких зданий. Малозаглубленный базис отличается по своему устройству. Приведём краткие характеристики каждого из видов:

• Монолитные ростверки. Принцип устройства аналогичен монолитному ленточному основанию, при одном отличии,фундамент не заглубляют, а обустраивают на поверхности земли. Его габариты составляют: 200×300 мм, 300×400 мм, 400×500 мм. Это отличный фундамент для сруба, под каркасные строения, при устройстве беседок, бань, хозяйственных построек, гаражей. Такой ростверк обязательно устраивается при закладке оснований на сваях или столбах;
• ленточные сборные монолитные конструкции. Это мелкозаглубленные фундаменты, глубиной заложения не более 40 см. Ростверк над уровнем земли обычно имеет высоту 20 см. Следует отметить, что глубиной заложения можно варьировать. Это надёжный фундамент для дома из пеноблоков, хорошо на них устраивать кирпичные строения. Если планируется двухэтажный кирпичный дом, то глубину можно увеличить. Причём не следует злоупотреблять шириной кирпичной кладки;
• МЗЛФ из блоков ФБС. Это специальные фундаментные блоки, которые предназначены для обустройства базисов. Блоки имеют разную маркировку. Незаглублённые фундаменты обеспечивается блочными конструкциями высотой 40 см. На фундаментных блоках обустроены специальные замки П-образного вида, которые повышают жёсткость конструкции. Фундамент из блоков надёжен, подойдёт для более тяжёлых строений. На такую ленту можно продолжать укладывать стеновые блоки или возводить стены из керамзитоблока.
• монолитные плиты мелкого заложения. Этот вариант отлично подходит для пучинистых грунтов. К примеру, ленточный фундамент на глине менее устойчив, чем плитный. Плита – хорошее решение при строительстве коттеджей из кирпича. К тому же, такого типа конструкцию можно осуществлять посредством монолитной плитой перекрытия. После того как на подготовленный участок заложен перекрытиями, для того чтобы получить монолитную плиту поверхность заливают бетоном.

Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.

Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.

Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.

Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.

ТЕХНОЛОГИЯ И ЭТАПЫ ЗАЛОЖЕНИЯ ФУНДАМЕНТА

Технология заложения малозаглубленного фундамента включает несколько этапов:

• выполнение разметки – отмечаются оси основания, определяются углы (обязательно прямые);
• подготовка участка – удаление дёрна, расчистка грунта, устранение крупного мусора;
• рытьё траншеи – глубина составляет 600 – 800мм;
• выравнивание дна траншеи – формирование песчаной подушки (20 – 50см). Песок обязательно смачивается и подлежит послойной трамбовке;
• монтаж опалубки – используются доски (50мм), соединяемые по всему периметру и укрепляемые подпорками снаружи. Применяя доски, формируют щиты, при этом отдельные элементы соединяются с шагом 80см. Щиты фиксируются подпорками. Внутренняя сторона опалубки обкладывается гидроизоляционным слоем, формируемым из рубероида;
• Буроопускные сваи – применяются металлические пруты (d=15-18mm). Прутья кладутся на песчаную подушку на протяжении всего периметра фундамента. Формирование армированного каркаса осуществляется, при помощи таких же прутьев меньших размеров, сечение которых не превышает 10мм. Прутья кладут перпендикулярно и фиксируют электросваркой;

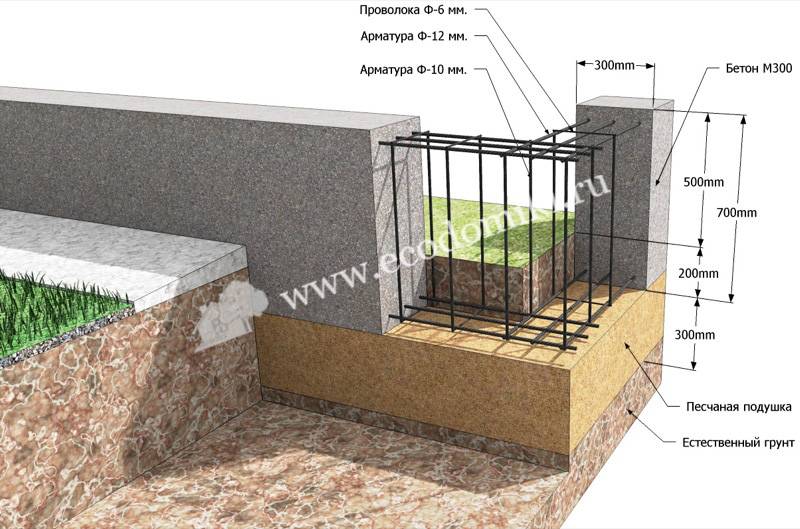

Рис.: Схема армирования мелкозаглубленного фундамента

заливка фундаментной плиты – приготовление бетонной смеси из песка и цемента и её равномерное распределение внутри опалубки, с обязательным уплотнением, препятствующим формированию воздушных карманов;

Готовая конструкция оставляется на 7 суток для высыхания, её следует периодически смачивать водой, чтобы избежать растрескивания.

Опыт строительства

Уже полученный опыт эксплуатации мелких фундаментов (речь идет о тысячах домов частной постройки) говорит о высокой надежности этого метода. Причем стены домов были выполнены как из кирпича или железобетона, так и из легких материалов – пенобетона, дерева, деревянных щитов.

При этом на строительстве фундамента, по сравнению с обычным методом, достигалась денежная экономия как минимум в 2 раза, а чаще в 3 раза, с уменьшением количества бетона на 50 – 70%, и трудозатрат на 50%.

Минусы мелкозаглубленного фундамента

Недостатки МЗФ продиктованы ограниченными эксплуатационными возможностями данного фундамента, причиной которых являются низкая устойчивость и грузонесущая способность мелкозаглубленной ленты.

• МЗФ опирается на поверхностные сжимаемые пласты грунта, сильная нагрузка на которые может привести к осадке основания. Такой фундамент нельзя использовать для возведения тяжелых зданий;
• Размещение выше глубины промерзания почвы делает МЗФ подверженным воздействиям морозного пучения, нагрузки от которых способны деформировать основание. МЗФ нельзя использовать в условиях пучинистой почвы с высоким уровнем грунтовых вод;
• Мелкозаглубленная лента имеет ограниченную устойчивость к горизонтальным нагрузкам, она не применяется в условиях подвижных грунтов.

Рис: Мелкозаглубленный ленточный фундамент

Разработка конструкции

Конкретная конструкция мелкозаглубленного фундамента разрабатывается проектной организацией. При этом учитываются множество факторов. А в основе расчетов находятся характеристики грунтов, вычисленные в лаборатории на основании испытаний и исследований образцов, которые были взяты на строительном участке.

Расчетами определяются размер и схема армировки ленты. Кроме того, — глубина заложения, толщина песчаной подушки под фундаментом, ширина траншеи и вид обратной засыпки.

Если грунты на участке строительства пучинистые, то конструкция фундамента должна выдерживать воздействующие на нее нагрузки пучений весь период эксплуатации.

Особенности возведения незаглубленного столбчатого фундамента

Незаглубленный из бетонных блоков

Такой тип основания применяется достаточно часто. Единственное условие – небольшой вес и габариты возводимого строения. Используют незаглубленный столбчатый фундамент на пучинистых грунтах и даже на скальных.

В последнем случае возможно также возведение над ним бревенчатого или брусового дома.Если заменить грунт под постройкой, то можно уменьшить воздействие пучения. Главное, знать, чем засыпать яму под незаглубленный столбчатый фундамент. Обычно для этих целей используется песчаная прослойка.Столбы изготавливают из камня, бетонных блоков для фундамента, песко-, железо- или бутобетона.

Можно воспользоваться и кирпичом, только учитывайте морозостойкость керамического материала. Она не должна быть низкой. А силикатный кирпич не подойдет совсем.

Если задаться целью соорудить незаглубленный столбчатый фундамент своими руками, опирайтесь на пошаговую инструкцию. Основные этапы проведения работ включают в себя:

1. Очищение строительной территории от поверхностного мусора.Удаление верхнего плодородного слоя почвы.Разбивка участка.Копание ям под каждую опору.Обустройство каждой ямы специальной песчаной подушкой.Выкладывание опоры из блоков.Гидроизоляция стыкуемых с домом частей опор.

Столбчатый незаглубленный фундамент на песчаной подушке отличается особой прочностью и устойчивостью. Рекомендуется его установка в местах, где велика вероятность появления грунтовых вод вследствие весенних паводков или выпадения экстремально большого количества осадков.

Строительство оснований мелкого заложения

Как уже говорилось выше, мелкозаглубленные фундаменты разделяются на ленточные, плитные и столбчатые варианты конструкции основания. Причем каждый тип фундамента строится по своим канонам. И далее по тексту мы попытаемся разобраться с нюансами строительства каждого типа оснований.

Ленточные фундаменты мелкого заложения

Этот вариант конструкции мелкозаглубленного фундамента собирается в траншее, опоясывающей основание по периметру.

Тело основания обустраивается по одной из нижеприведенных технологий:

• Путем цельной заливки основания в опалубку, усиленную двухконтурным арматурным каркасом.
• Путем сборки основания из крупногабаритных блоков с арматурными вставками, объединяющими блоки в единое целое.
• Путем монтажа крупных блоков между двумя армированными стяжками. Причем одна стяжка заливается по дну траншеи, а вторая – обустраивается поверх блоков.
• Путем монтажа блоков, соединяемых верхней, армирующей стяжкой.

И чаще всего ленточный фундамент принимает форму прямоугольника с продольной или поперечной перемычкой, которая усиливает несущую способность основания.

В итоге, глубина траншеи под ленточный фундамент не превышает 100-110 сантиметров. Поэтому такие основания можно обустраивать даже на болотистых грунтах или на плывунах со средней глубиной залегания (до 3 метров), границы нестабильного горизонта почвы.

Плитные фундаменты мелкого заложения

Этот тип основания обустраивается в форме монолитной плиты, которая играет роль и ростверка, и цоколя, и опорной поверхности. Такой способ строительства оснований оправдан только в том случае, если дом будет возводиться на очень слабых грунтах. Ведь монолитная бетонная подушка потребует больших затрат.

Сам процесс строительства предполагает заливку готового бетона марки М200 в коробчатую опалубку, вкопанную в грунт на глубину не более 40 сантиметров. Причем, во внутренней части опалубки устраивается дополнительная 20-сантиметровая подушка из песчано-гравиевой смеси, необходимая для полноценного дренирования опорной поверхности.

То есть, на обустройство одного квадратного метра основания уходит ровно полкуба бетона, в чем и заключается причина дороговизны.

Кроме песчаной подушки внутри опалубки находится еще и арматурный каркас, выполненный в виде двух параллельных решеток, разделенных вертикальными стойками. Стойки монтируются в точках пересечения прутьев решетки.

Бетон подается во внутреннюю часть опалубки по желобам и разравнивается вручную. Заливку плиты следует выполнить за один проход, без остановок.

Столбчатый фундамент

Данный вариант конструкции основания используется в случае обустройства фундамента на относительно прочных грунтах со средним уровнем деформации пучения грунта.

Причем столбчатый вариант можно назвать усовершенствованной конструкцией ленточного или плитного основания.

Столбчатое основание с ленточным ростверком заливается в наземную опалубку, обустроенную над линией шурфов. Причем арматурный каркас заплетает не только пространство между стенками опалубки, но и внутренности шурфов, отрытых или высверленных в грунте с шагом в 200 сантиметров.

Основание с ростверком-плитой заливается в коробчатую опалубку, внутри которой вырыты или высверлены шурфы, расположенные с шагом в 100-150 сантиметров. То есть, внутренности опалубки, как бы расчерчены условной сеткой с метровыми или полутораметровыми ячейками, а шурфы пробиты в точках пересечения линий этой виртуальной решетки. Разумеется, в данном случае, арматурный каркас оплетает и опалубку и шурфы.

Заливка столбчатого основания производится путем подачи бетона (М200 или М150) по желобу, сначала в шурфы, а затем и в опалубку. Причем всю операцию следует выполнить за один проход.
