Что обозначает маркировка кабелей

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

• когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
• в точках, где изменяется направление кабельной линии;
• в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

• треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
• квадратные – для силовой трассы напряжением до 1 кВ;
• круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

1. У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
2. У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
3. У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
4. У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

• первая фаза – желтая;
• вторая – зеленая;
• третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

• рабочий нулевой провод – синий;
• заземление – желто-зеленый;
• совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
• фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Это интересно: Чем отличается лампа ДРВ от ДРЛ?

Расшифровываем маркировку

Расшифровка характеристик провода или кабеля начинается с символьной маркировки, нанесенной производителем на изоляцию – в ней, как правило, находится исчерпывающая информация о материалах, из которых сделан проводник, и других параметрах. Порядок символов и их значения установлены ГОСТ, за исключением ситуаций, когда проводники изготавливают

Итак, первая буква в маркировке любого кабеля обозначает металл изготовления жил, но ставится она не всегда. Дело в том, что помечаются только алюминиевые провода – заглавной буквой «А». А при наличии медных жил никакое обозначение не наносят.

Вторая (в медных проводах – первая) буква в маркировке позволяет узнать назначение кабеля. Здесь используются следующие коды:

• П – плоский;
• М – монтажный;
• Ш или П(У) – установочный;
• МГ – монтажный кабель с наличием гибких жил;
• К – контрольный.

Третья буква в маркировке электрических проводников служит для обозначения изоляционного материала жил. Их разнообразие довольно велико:

• В/ВР – оболочка из поливинилхлорида;
• Р – для изоляции жил используется резина;
• Н/НР – огнеустойчивая резина или найрит;
• К – капроновая оболочка;
• Л – лакированная изоляция;
• П – полиэтилен;
• Ф – фальцон;
• Э – эмаль;
• Ш – шелк полиамидного типа;
• О – полиамидно шелковая изоляция заключается в оплетку;
• Э – экранированная изоляция;
• Г – изоляционная оболочка с наличием гибких жил;
• С – стекловолокно;
• Т – в конструкцию изоляции включен несущий трос.

Маркировка кабеля из резиновой изоляции, у которого есть дополнительная защита из найрита или ПВХ, делается так: сначала указываются вышеописанные символы, а затем маркировка жил.

Расшифровка следующего символа дает понять, какие особенности конструкции имеет данный кабель. Согласно действующему ГОСТ, это следующие буквы:

• А – асфальтированный кабель;
• Б – кабель с бронирующими лентами;
• Г – гибкий провод без защиты;
• К – кабель бронированный с помощью проволоки круглой формы;
• Т – провод, предназначенный для прокладывания в трубах;
• О – у кабеля есть дополнительная защита из оплетки.

Сокращение frls в конце маркировки кабелей относится к обозначениям степени соответствия требованиям пожарной безопасности. FRLS образуется от двух сокращений, описывающих характеристики материалов проводника: FR – огнестойкость, LS – низкое дымовыделение

Благодаря этому кабель в исполнении frls не поддерживает горение даже когда прокладывается группой, и даже сохраняет свою работоспособность некоторое время в условиях пожара (это важно, к примеру, для работы противопожарной системы). Чаще всего в исполнении frls используются кабели ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS (кабели для систем противопожарной защиты)

Виды проводников

Есть разные токопроводящие товары, давайте рассмотрим их более подробно.

Провод

Обычно это несколько проволок, скрученных между собой. Может иметь изоляцию или нет. Популярный вид для монтажа проводки в деревянных строениях. Из него же делается обмотка для двигателя.

Из особенностей:

• устойчивость;
• заизолированные или голые контакты;
• медная или алюминиевая жила.

Кабельные изделия

Несколько проводов, которые между собой соединили скрутками. Все они должны находиться внутри одной обмотки изослоя. О ее видах мы говорили раньше – это прорезиненый элемент, пластмассовый или ПВХ.

Существующие подвиды:

• связной;
• контрольный;
• для радиочастот;
• силовой.

Шнур

Здесь всегда 2 или больше жил небольшой кубатуры, которые обладают высокой эластичностью. Каждая из них – много проволоки, которая переплетается между собой. Обмотка любая, только не металлическая. Эти вещи помогают подключать к сети любые приборы.

Правила и стандарты обозначения проводки в электрощитах

Цвета для метки проводки выбраны не просто так. Вся многообразность расцветок сводится к одному стандарту – стандартным правилам. Они прописаны в правилах технической эксплуатации электроустановок потребителей (ПТЭЭП). Там указывается то, что жилы электропроводов должны обозначаться цветом или буквами и цифрами, а также обозначений требует и сам шкаф (щит). Узнать о том, какая существует маркировка проводов по цвету, вы можете из нашей статьи.

В ПУЭ указывается, что:

1. Электрический щит обязан иметь наименование. Это имя указывается на корпусе. В квартире конструкцию можно не помечать надписями. Но для частного дома, когда щиток размещают на столбе, это необходимо.
2. Внутри щитка при его монтаже необходимо оставить лист, где в виде таблицы указываются все потребители (розетки и светильники).
3. Также, внутри должна находиться схема сборки вводного щитка. Это правило касается только того устройства, которое было приобретено в сборе.

Согласно тем же правилам устройства и эксплуатации электроустановок:

• Кабель и совокупные цепи в модульном устройстве необходимо маркировать.
• На защитных автоматах или на информационном стенде установки осуществляется маркировка, где указывается группа электропроводки. Также согласно правилам должен указываться порядковый номер и название помещения или назначение группы (например, кухня или кондиционер).
• В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно ГОСТ провода обозначаются:

• В соответствии с ГОСТ 23594–79 (маркировка) провод или кабель помечается бирками или лентами ПВХ. В качестве бирок могут служить поливинилхлоридные и термоусаживаемые трубки.
• Надписи на этикетке прописываются разборчивым шрифтом, они должны быть хорошо заметными. Длина самой бирки не должна быть меньше 25 мм.
• Согласно нормам, маркировка может наноситься на провод или кабель (на его изоляцию). Только при условии, что такую надпись будет хорошо заметно.

Общие принципы маркировки кабельной продукции

Основные стандарты и принципы маркировки проводов и кабелей аналогичные. При этом большой сложности в расшифровке нет. Главное – запомнить несколько правил.

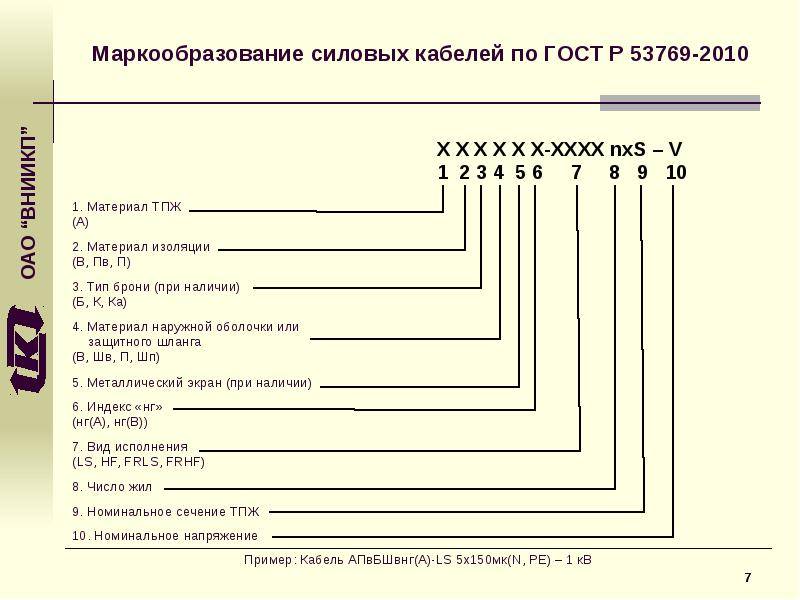

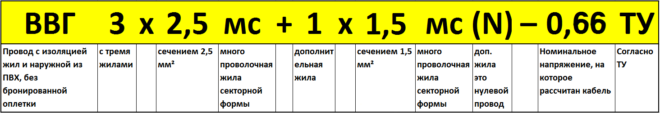

Для идентификации кабельной продукции используется маркировка, состоящая из 7 групп, включающих буквы и цифры. Код имеет следующий вид: Х ХХХ ХХХ ХХХ ХХХ ХХХ ХХХ.

Каждое цифровое и буквенное значение записывается в строго обозначенном порядке. Выделяется:

1. 1 группа. Она свидетельствует о материале жил.
2. 2 группа. Здесь указан материал, и которого изготовлена броня, защита, изоляция жил или оболочки. Здесь же указывается маркировка бронированного кабеля.
3. 3 группа. Указываются особенности конструкции (к ним можно отнести возможность использования изделия для прокладки в земле, трубах).
4. 4 группа. Имеет числовой показатель, что означает количество жил, находящихся в кабеле. Отсутствие цифры показывает, что жила здесь одна.
5. 5 группа. Означает площадь поперечного сечения, которое выражается в мм².
6. 6 группа. Из этой характеристики можно узнать показатель номинального напряжения сети.
7. 7 группа. В конце маркировки указывают стандарт по ГОСТ или ТУ.

С применением такой схемы можно получить исчерпывающую информацию по расшифровке маркировки кабелей и проводов.

Различные признаки для этих кабелей

Согласно п.4.1 е)-ж) ГОСТ 31996-2012 расшифровка для этих кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS:

е) по исполнению в части показателей пожарной опасности:

• не распространяющие горение при одиночной прокладке (без обозначения);
• не распространяющие горение при групповой прокладке (нг): по категории A — нг(A),
• не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);

ж) по форме поперечного сечения кабеля:

• круглые (без обозначения);
• плоские (П).

В соответствии с п.6.3.2 кабели исполнений «нг», «нг-LS» не должны распространять горение при групповой прокладке. Категорию испытания A устанавливают в технических условиях на кабели конкретных марок.

Согласно п.6.3.3 кабели исполнений «нг-LS» должны обладать низким дымо- и газовыделением при горении и тлении.

Итоговая расшифровка

ВВГ — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.

ВВГнг(А) — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A.

ВВГнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A с пониженным дымо- и газовыделением.

ВВГ-Пнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории A, плоский

Отличия в области применения кабелей по пожарной опасности

Область применения кабелей по пожарной опасности приведена в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».

Данный ГОСТ 31565 распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения. ГОСТ 31565 не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода.

Выделим основные отличия в применении кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS по ГОСТ 31565.

Согласно таблице 2 раздела 6 «Преимущественные области применения кабельных изделий с учетом их типа исполнения»:

Тип исполнения кабельного изделия	Класс пожарной опасности	Преимущественная область применения
Без обозначения	О1.8.2.5.4	Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
нг(А)	П1б.8.2.5.4	Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
нг(А)-LS	П1б.8.2.2.2	Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях

Краткая расшифровка маркировки кабелей ВВГ в видеоролике:

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

Требования к кабелям по ПУЭ

Кабели ВВГ 3х1,5 и 3х2,5 требования к жилам по ГОСТу и ТУ

Провода и кабели маркируют буквами

Первая буква — материал жилы:

• А — алюминий
• Буквы нет — медь

Вторая буква — в обозначении провода:

• П — провод (ПП — плоский провод)
• К — контрольный
• М — монтажный
• МГ — монтажный с гибкой жилой
• П(У или Ш) — монтажный с гибкой жилой

Третья буква — в обозначении провода и кабеля; материал изоляции жил:

• В или ВР — поливинилхлоридная (ПВХ)
• П — полиэтиленовая
• Р — резиновая
• Н или НР — найритовая (негорючая резина)
• Ф — фальцованная (металлическая) оболочка
• К — капроновая
• Л — лакированная
• МЭ — эмалированная
• О — оплетка из полиамидного шелка
• Ш — изоляция из полиамидоного шелка
• С — из стекловолокна
• Э — экранированная
• Г — с гибкой жилой
• Т — с несущим тросом

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква — особенности конструкции:

• А — асфальтированный
• Б — бронированными лентами
• Г — гибкий (провод), без защитного покрова (силовой кабель)
• К — бронированный круглыми проволоками
• О — в оплетке
• Т — для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Буквенно-цифровая маркировка проводов и кабелей

Маркировка всех электрических проводов обозначается буквами и числами. В качестве примера мы с вами рассмотрим маркировку кабеля поливинилхлоридного (ПВХ).

Подобная маркировка применяется во многих случаях. Более подробную маркировку от всех производителей вы сможете найти в средине нашей  статьи, для вас мы собрали все виды кабелей.

Но, все, же начнем мы с малого, и разберем все на примерах.

И так, кабель ПВХ:

• А – первая буква любой маркировки, в таком случае производители говорят, что провод алюминиевый, если буква отсутствует – он медный;
• АС – жила, которая имеет дополнительную оболочку, она всегда из свинца. (Вторая буква);
• АА – алюминиевая жила имеет дополнительную оболочку кабеля;
• Б – говорит о том, что кабель имеет защитную броню. Если вы встретите маркировку «Бн» – это будет означать, что такая защита не поддерживает горение;
• В – означает, что используется поливинилхлоридная изоляция;
• Г – стоит в самом конце, в этом случае провод голый;
• К – броня выполнена только круглыми стальными проволоками;
• С – присутствует свинцовая оболочка, если встречается «О» оболочка нанесена поверх фазы кабеля;
• Р – изоляция кабеля из резины;
• НГ – не поддерживает горение.

Не включается в список, но имеет место и маркировка «Ш» – означает шнур. Про термопарный провод читайте подробней, у него специфическая маркировка.

Маркировка проводов в щите: как подписывать провода и кабели

Маркировка проводов в щите относится не только к хорошему тону и профессионализму электрика, но и должна выполняться по нормативным документам и согласно специальным гост. О правилах маркировки электрических кабелей в электрических щитах квартир и домов в этой статье.

Нужно ли маркировать кабели и провода в щите, если щит стоит у вас в квартире или доме? Если делать монтаж по правилам, то безусловно нужно. Если вы монтировали электропроводку самостоятельно и считаете, что у вас вечная память, то можно попробовать не маркировать провода в щите и посмотреть, что вы вспомните через год.

На самом деле маркируются провода и кабели не для себя, а для электриков, которым рано или поздно придется обслуживать или ремонтировать щит.

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).

Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.

Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.

Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

Существует 5 основных видов электрических кабелей:

• силовой;
• контрольный;
• для управления;
• для связи;
• радиочастотный.

Кратко рассмотрим условия применения каждого из изделий.

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.

Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

Шнуры

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:

Основные характеристики и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

1. Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
2. Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
3. Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
4. Количество жил (одножильный либо многожильный).
5. Материал изоляции (ПВХ, резина, бумага).
6. Материал защитной оболочки (резина, пластмасс, металл).

Кабель по назначению

Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки.

Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля. Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм2.

Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех.

Кабели связи предназначены для передачи сигналов связи, разделяются на высокочастотные для дальней связи и низкочастотные для местных линий связи.

Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой, которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.

Виды электрических кабелей

Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.

Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам.

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).

Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.

Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.

Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

Существует 5 основных видов электрических кабелей:

• силовой;
• контрольный;
• для управления;
• для связи;
• радиочастотный.

Кратко рассмотрим условия применения каждого из изделий.

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.

Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

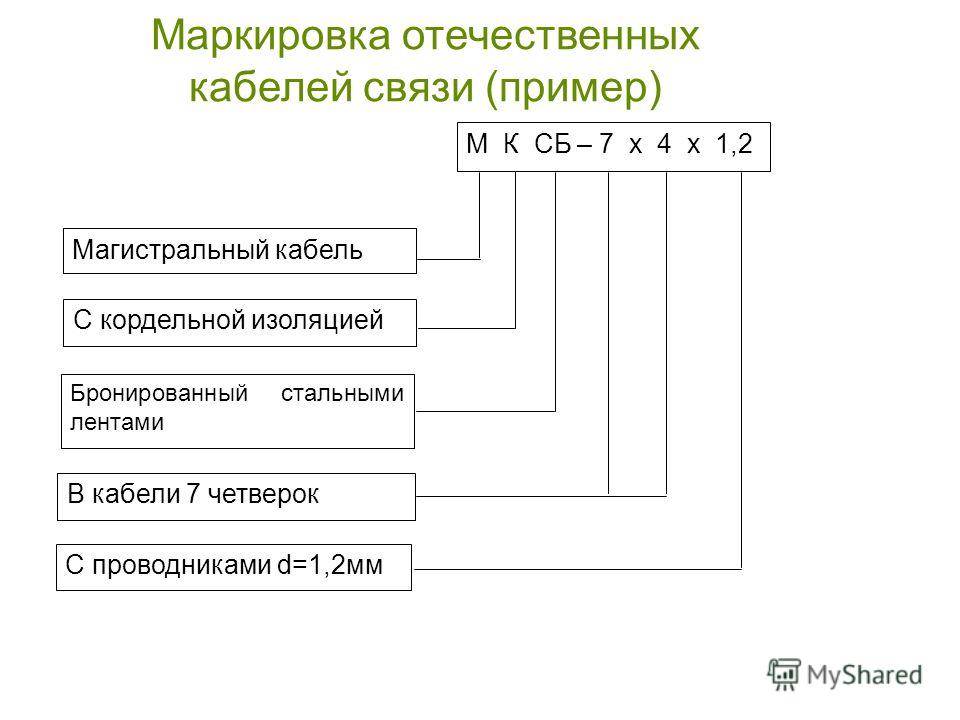

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

Шнуры

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:

Основные характеристики и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

1. Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
2. Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
3. Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
4. Количество жил (одножильный либо многожильный).
5. Материал изоляции (ПВХ, резина, бумага).
6. Материал защитной оболочки (резина, пластмасс, металл).

Маркировка проводов при монтаже электрощита

В практике электрика часто приходится оперировать с множеством кабелей и проводов. Наиболее типичный случай – ввод кабелей в электрощит дома или квартиры. При этом может быть, кроме вводного, 20-30 и более кабелей.

При этом возникает проблема – как потом, при расключении в электрощитке эти кабели опознать. Особенно, если кабелей больше трех, а монтаж растягивается на несколько дней.

Обычно электрики пишут маркером на кабеле название потребителя. Например, “Свет сп 1” или “Роз кух стол”. При этом необходимо на концах кабеля обмотать участки 3-5 см белой изолентой, чтоб было на чём писать. Более продвинутые покупают специальные цифровые маркеры или бирки, но я считаю их неудобными – при монтаже они могут цепляться или совсем потеряться.

Я предлагаю способ маркировки кабелей, описанный ниже. В последнее время перехожу на него.
