Кран для бани и сауны: смеситель, кран для горячей воды

Основные характеристики

Устройство запорной арматуры для водогрейных колонок

Решили обустроить санузел и не знаете, чем отличается смеситель для бассейна от аналогичного прибора, предназначенного для ванных комнат? В этой статье мы рассмотрим актуальные на данный момент разновидности смесителей, особенности их эксплуатации, а также преимущества и недостатки. В итоге вы сможете принять решение о целесообразности покупки того или иного прибора.

Смеситель для дровяных колонок, равно как и его аналог, предназначенный для установки в ванной комнате, представляет собой разновидность сантехнического оборудования, посредством которого можно контролировать интенсивность подачи и температурные параметры воды. По сути, конструкция устройства – это краны холодной и горячей воды, совмещенные в едином корпусе.

Но, несмотря на такие примеры, именно смесители просты в монтаже своими руками, обеспечивают комфорт и удобство эксплуатации. Более того, для комфорта использования на рынке появляется высокотехнологичные безвентильные модификации, реагирующие на движение.

Итак, какие разновидности смесителей сегодня можно приобрести на рынке?

Этапы работ

Бак, установленный на чердаке

Монтаж емкостей на трубу осуществляется в чердачном помещении на поверхности патрубка для удаления дыма, либо над самой печкой. Несомненным достоинством таких баков является подогрев воды за короткий промежуток времени и высокая тепловая отдача на протяжении всего эксплуатационного срока. Более того данный вид емкостей является скрытым, что никак не отражается на внешнем виде интерьера помещения и не загромождает его.

Натрубный бак

Как только вы определились с разновидностью емкости, стоит выбрать метода нагрева воды в ней. Уже, исходя из этого, подбираются все необходимее материалы.

Сварочные работы

Теперь затронем момент установки. Если бак будет расположен на трубе дымохода, то он может быть достаточно большим и длинным – до потолка, так вода в нем будет прогреваться быстро и равномерно. Если вода будет нагреваться тэнами, не следует делать слишком большой бак, так как вода будет нагреваться долго, что в свою очередь приведет к перерасходу электроэнергии.

Если вы остановили свой выбор на чугунном или эмалированном баке, то эти изделия приобретаются в готовом виде. Поговорим о тех, которые можно изготовить самому.

В зависимости от выбранной конструкции нужно приобрести нужное количество материала. Для этого придется посидеть с карандашом, рисуя бак и просчитывая его размеры. Для различных форм бака есть разные формулы для подсчета, только считайте не общий объем, а только тот, до какого уровня будет заполняться бак.

Для работы потребуются инструменты и приспособления:

Сварочный аппарат (лучше постоянного тока).
Электроды Ø2,5–3 мм.
Щетка по металлу.
Молоток.
Пассатижи.

Тем, кто не является профессионалом в деле сварки, проще всего сварить прямоугольный (или квадратный) бак, и вварить в него отводы для подвода и отвода воды.

Если бак будет насажен на трубу, то потребуется умение делать потолочный шов, да не какой-нибудь, а такой, чтобы через него не вытекала вода. Если в своих силах не уверены, то доверьте это дело специалисту.

Котел с теплообменником и баком

Заполненный бак нагревается при помощи змеевика, а когда горячая вода будет спускаться ниже уровня, откроется клапан и холодная вода восполнит необходимый уровень.

Если горячая вода не будет сливаться какое-то время, то сработает предохранительный клапан, благодаря которому в баке упадет давление.

На что обращать внимание при выборе модели

Кажется, что при выборе модели не имеет особого значения, как выбирать, и на что ориентироваться при принятии решения о покупке банного крана

Но разница все же существует, специалисты рекомендуют обращать внимание на несколько основных параметров изделия:

Материал корпуса. Чем тверже металл, тем дольше проработает кран в бане;
Наличие защитного покрытия, если устройство планируется использовать в парилке. Простые стальные и пластиковые конструкции, равно как и сталь-алюминиевые, в условиях бани не используются;
Вылет носика крана и форма поворотной ручки

Это особенно важно, если воду планируется набирать в емкость неудобной формы;
Конструкция запорного механизма крана. Подтекающий вентиль в бане — это беда;
Если выбирается кран в баню для горячей воды, то рукоятка буксы должна быть удлиненной формы, и обязательно изолирована деревом или керамикой.

Совет! Кроме того, кран с деревянной ручкой должен быть если не красивым, то хотя бы стильным, чтобы пользование ним вызывало позитивное настроение

Оформление устройства крайне важно для поддержания дизайна интерьера, особенно в случаях, когда приходится подбирать модель для необычной бани, например, для хамам, оформленной в восточном стиле

В этом случае можно использовать простенькую модель с вязью, как SM68 фото.

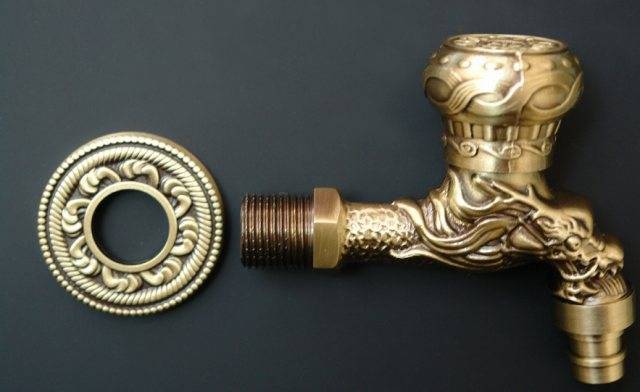

Или купить для бани кран авторского литься с головой дракона.

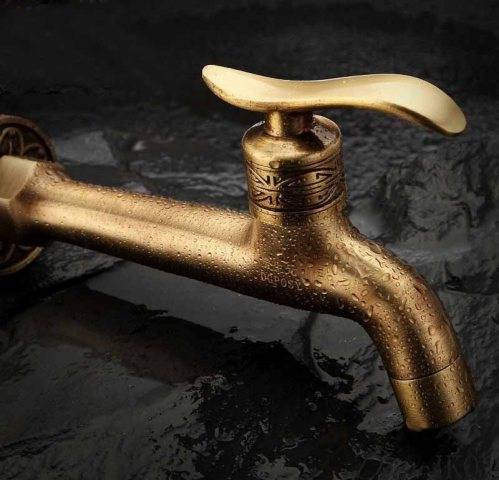

Бронзовая модель

Краны бронзовые для бани управляются при помощи вентилей, шпинделей, дисков и пробок. Отсюда и их классификация. Также они различаются по типу головки смесителя. Корпуса создаются из металла с двухсторонней резьбой и подводящей трубой. Кроме заменяемого элемента арматуры с головкой, в кране есть нос, определяющий направленность водяной струи

При покупке нужно обращать внимание на материал, из которого сделан смеситель, на его характеристики, носик, дизайн, цену и функциональность. Например, выполненный из латуни дороже моделей из нержавейки, но прочнее и функциональнее в эксплуатации

Это интересно: Канадский кедр — рассмотрим по пунктам

Однорычажные краны

Если вентильные устройства ставят в основном в турецких банях и душевых кабинах, то для горячей и влажной атмосферы парилки более предпочтительным вариантом считается кран с одной рукояткой.

У крановой конструкции с шаровой заслонкой есть свои преимущества:

Очень удобно открывать воду, особенно, если емкость для набора приходится удерживать на весу;
Нечувствительность к температуре воды, в моделях кранов, специально предназначенных для горячей воды, используются специальные керамические и фторопластовые вкладыши, которые практически не изнашиваются;
Однорычажный кран не течет, даже при очень сильном износе заслонки.

К сведению! Системы с одним рычагом обладают способностью прикипать к внутренним стенкам корпуса, если устройством не пользовались более года.

Краны с керамическими дисками

Дисковые устройства очень похожи на предыдущий пробковый тип. Только вместо пробки в кране вращается керамический модуль, плотно притертый к неподвижному керамическому диску. Аналогично от приложенного к маховику усилия подвижный диск смещается и при совпадении отверстий на обеих керамических частей открывается путь струе.

Веский плюс дисковых моделей – сокращенный ход маховика и «чувствительность» к малейшим изменениям положения, производимым для регулировки потока. Т.е. уже при 9º поворота из крана будет литься маленькая струйка. Минус опять же в «чувствительной» конструкции к степени очистки воды. Перестал кран держать воду из-за засора песчинками, бегом в магазин за новым передвижным модулем.

Какой из водоразборных кранов выбрать для водоснабжения бани, решать собственниками. По описанию можно понять, чем легче пользоваться, что проще ремонтировать. Перечисленные конструктивные черты повторяют смесители, которые также могут использоваться в банях с газовыми и электрическими системами подогрева воды. Устанавливают смесители в душевых и моечных, бывает в кухнях, если в строении есть комната с данной функцией. Но это еще не все.

сливной кран

сливной кран — — Тематики энергетика в целом EN runoff tap … Справочник технического переводчика

сливной кран — drenažinis vožtuvas statusas T sritis automatika atitikmenys: angl. drain valve vok. Ablaqwerßventil, n rus. дренажная задвижка, f; сливной кран, m; спускной клапан, m pranc. soupape de vidange, f; soupape d évacuation, f … Automatikos terminų žodynas

сливной — ая, ое. 1. Слитый из разных сосудов в один (о жидкости). С ое молоко (от разных коров). 2. Предназначенный, служащий для слива, сливания чего л. С. чан. С ая яма. С. кран. С. клапан. С. жёлоб. 3. Спец. Слившийся в одно целое, сплошной. С ая руда … Энциклопедический словарь

сливной — I см. слив II а/я, о/е. 1) Слитый из разных сосудов в один (о жидкости) С ое молоко (от разных коров) 2) Предназначенный, служащий для слива, сливания чего л. Сливно/й чан. С ая яма. Сливн … Словарь многих выражений

выпускной кран — сливной кран спускной кран — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы сливной кранспускной кран EN discharge cock … Справочник технического переводчика

Р НП АВОК 3.2.1-2008: Квартирные тепловые пункты в многоквартирных жилых домах — Терминология Р НП АВОК 3.2.1 2008: Квартирные тепловые пункты в многоквартирных жилых домах: 5.6 Комплектация КТП приборами учета энергоресурсов 5.6.1 КТП, рассмотренные в 5.1 5.3, в базовом исполнении укомплектованы разъемами для установки… … Словарь-справочник терминов нормативно-технической документации

Описание — 3.2. Описание СИЗОД фильтрующие с принудительной подачей воздуха, используемые с масками, полумасками и четвертьмасками обычно состоят из следующих элементов: а) одного или нескольких фильтров, через который (которые) проходит весь воздух,… … Словарь-справочник терминов нормативно-технической документации

Описание функционирования КТП с приоритетным режимом ГВС — 5.2 Описание функционирования КТП с приоритетным режимом ГВС Технические характеристики приведены в приложении Б. 5.2.1 КТП в режиме отопления. Управление отопительным контуром квартиры Греющий теплоноситель Т11 от домового теплового пункта… … Словарь-справочник терминов нормативно-технической документации

ГОСТ Р 52161.2.21-2006: Безопасность бытовых и аналогичных электрических приборов. Часть 2.21. Частные требования для аккумуляционных водонагревателей — Терминология ГОСТ Р 52161.2.21 2006: Безопасность бытовых и аналогичных электрических приборов. Часть 2.21. Частные требования для аккумуляционных водонагревателей оригинал документа: 3.101 аккумуляционный водонагреватель (storage water heater):… … Словарь-справочник терминов нормативно-технической документации

ВАКУУМ-АППАРАТ — ВАКУУМ АППАРАТ, выпарительный или перегонный аппарат, из которого воздух выкачивается посредством вакуум насоса; т. о., выпаривание (или перегонка) происходит в разреженном или почти безвоздушном пространстве. Принцип выпаривания в безвоздушном… … Большая медицинская энциклопедия

ВОДОСНАБЖЕНИЕ — ВОДОСНАБЖЕНИЕ. I. Водоснабжение населенных мест. Цель и назначение водоснабжения. В. организованное и регулярное доставление массовому потребителю воды установл. качества и в определенном количестве, обеспечивающем с той или иной полнотой… … Большая медицинская энциклопедия

Чугун, сталь или нержавейка?

От материала, из которого изготовлен бак, зависит достаточно много – и скорость нагрева-остывания воды, и долговечность самого бака.

Чугун: горячая вода на целый день

Издавна бак в бане был из тяжелого чугуна – вода грелась долго, дров уходило уйма, зато горячей она была до самого вечера и мыться целый день могла вся семья. Кроме того, чугуну не страшны ни коррозия, ни высокие температуры. А вот его солидный вес – недостаток, конечно, явный.

Нержавеющие баки для бани: легкие и долговечные

Но сегодня все большую популярность приобретает бак для бани из нержавейки – от него не нужно изолировать влагу, теплопроводимостью он обладает превосходной, а коэффициент деформации из-за резких колебаний температур ничтожно мал и ни в какое сравнение не идет со свойствами черных металлов.

Лучшие марки для таких баков — 8-12X18H10 (304) и 08X17 (430), которые еще используются для изготовления посуды. Они устойчивы к даже запредельным температурам, гигиеничны и не поддаются коррозии или деформации.

Делаются такие баки для бани из прочной и тонкой листовой нержавеющей стали, куда монтируются для ввода и подачи воды специальных шаровых кранов. Уход за такими баками предельно прост.

Эмалированные баки – хороши при осторожном обращении

Избавят от неприятной ржавчины и эмалированные баки. Единственный их недостаток – это возможные сколы, которые и приведут к коррозии. Но их можно обработать специальной термостойкой краской – если только сам бак в печь вставляться не будет.

Вентильная модель

Вентильные краны имеют головку с внешней нарезкой и внутренней, благодаря внешней резьбе можно смонтировать головку крана, с помощью внутренней – обеспечить передвижение штока, зафиксированного на регулирующимся участке по спирали. В итоге таких манипуляций клапан, зафиксировав внизу шток, может контролировать положение седла, то есть отверстия для потока жидкости. С наружной стороны штоком можно управлять с помощью обычной рукоятки. Для прочности седло оборудуют с помощью прокладки, конструкции, обеспечивающей прилегание смесителя к седлу. Для прекращения потока воды корпус головки уплотняется при помощи специальной набивки и крепко сжимается втулкой с той стороны, где находится рукоятка устройства.

Особенности вентильных моделей заключаются в несложной и дешевой починке при ремонте: механизм легко разбирается, цены на детали невысокие. Они отличаются от других разновидностей высоким показателем износоустойчивости и надежности. К тому же такие изделия способны выдерживать большое давление воды. Но стоит иметь в виду, что при повреждении резьбы устройство приходит в непригодность.

Многообразие однорычажных моделей для бани

Подбирая подходящий вариант крана для сауны, необходимо уделять внимание правильному устройству ручки, материалу изделия и форме сливного носика. Это три принципиальных момента, от которых зависит надежность и комфорт в пользовании водозапорным устройством

Самые доступные модели для бани с одним рычагом, производства Китай, изготавливаются из литой латуни с хромовым или окисным покрытием, что делает его достаточно стойким в условиях сауны.

На носике корпуса модели FKS-272 установлен аэратор, который легко может быть заменен на штуцер под шланг или удлинитель. На первый взгляд, мелочь, но если кому-то приходилось набирать воду из бака над раскаленной металлической печью, тот оценит новшество по достоинству. Стоит модель около 30-35 долл.

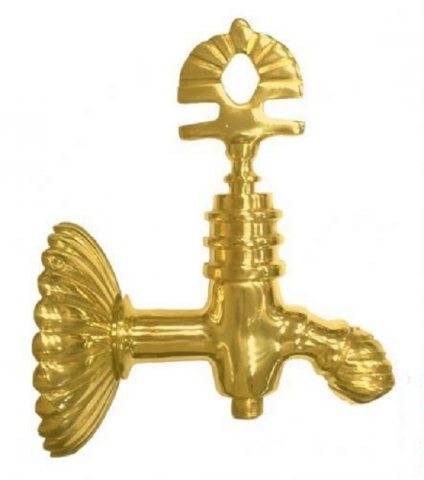

Турецкие модели для бани, как всегда, выпускаются преимущественно в стилизованном виде. Часто с имитацией позолоты и использования ажурного литья. В сауне такой кран малопригоден, прежде всего, из-за рукоятки.

В саунах и парилках опытных любителей крепкого пара традиционно используются краны для бани с деревянной ручкой.

Это единственно правильное решение, так как используемые металлические рукоятки с керамическими или полимерными вставками обжигают руки не хуже металла. Модель FKS-03 стоит всего 65 долл., удобная конструкция, но ручка явно требует доработки.

Из рекомендованных к использованию в условиях бани и сауны можно отметить турецкую модель Sonder 001 B-W, фото.

Удачной выглядит модель RG-183 с ручкой, облицованной деревянной насадкой.

Надежность вентильного механизма крана

В первую очередь необходимо обратить внимание на материал корпуса. Для бани изготавливают корпуса из наиболее коррозионностойких материалов:

Бронза;
Латунь;
Нержавеющая сталь;
Сталь-алюминиевые сплавы.

Иногда используются менее стойкие сплавы, но в этом случае краны обязательно покрываются гальваническим хромом или никелем, нитридом титана, кадмием. Выглядят они очень красиво, но чаще всего такое изделие менее пригодно для бани, чем латунь или бронза.

Лучший вариант — использовать бронзовый кран для бани. Сплав олова с медью получается достаточно твердым и износостойким. Бронзовая резьба внутри крана служит в два раза дольше мягкой латуни и выдерживает нагрузку, даже если кому-то из посетителей бани вздумается закрыть вентиль с максимальной силой.

В условиях бани бронза темнеет, становится более красивой, тогда как латунь зацветает зеленоватым «налетом». Оба материала отлично подходят для крана с горячей водой.

Монтаж

Как провести воду из колодца в баню или из скважины? В первую очередь следует установить насосную станцию. Так получится автоматизировать систему и обеспечить в ней постоянное движение воды, что предотвратить в значительной мере застои и промерзание.

Далее необходима схема.

Проект

Чертёж-схема банного водоснабжения

Мощность напора в такой системе будет варьироваться от одной до трёх атмосфер, что превышает поток воды в большинстве городских квартир.

Теперь разберём детально:

Емкость для воды в баню.

Внешний вид водяного бака

Наиболее важный узел на чертеже – насосная станция (2) и бойлер, работающий на электричестве.

Образец водонагревателя

Подвод воды в баню (1) по водопроводной системе (4) проведённой наружу. Количество жидкости в ёмкости контролируется рубкой из поливинилхлорида подсоединённой тройником (6) к стоку (7) до крана (8).
Аварийный сток воды из бани (9) предотвращает возможность переливания жидкости (1), переправляя лишнее её количество во внешнюю среду.
С общим выводом жидкости (7) из бани аварийный водосток в бане (9) также соединён и ведёт наружу.
Подвод воды к бане обеспечивает электрическая насосная станция (2), пропуская воду сквозь специальную фильтрационную систему (10), которая подбирается с учётом свойств используемой воды, и клапан обратного действия (11).
Запирающий кран (12) служит для прекращения подачи жидкости из бака для бани в фильтрационную систему. Если использовать грунтовые воды, то они могут иметь большое содержание бактерий и тяжёлых металлов, из центрального водопровода – хлорку и ржавчину. В любом случае, особенно для питья, жидкость должна подвергнуться качественной фильтрации.
Из станции водоснабжения (2) вода движется в нагреватель (3) и душ (14). В бойлере вода проходит процесс нагревания, но не кипит.
Стиральную машину при необходимости можно подключить к выводам (18) и (19).
Узел А в проекте предназначен для предотвращения попадания горячей воды в обычную систему водоснабжения.

В качестве ёмкости для воды можно применить любой герметичный контейнер. В данном случае рассматривается пластиковая бочка вместимостью пятьсот литров, чего вполне хватает на неделю для четверых взрослых человек.

Насосная станция вполне подойдёт мембранного класса объёмом на двадцать пять литров.

Образец станции

Для уменьшения нагрузок на аппаратуру водоснабжения бак под воду лучше всего установить сверху. Работа насоса, таким образом, будет значительно легче.

Бойлер вполне подойдёт пятидесятилитровый. Монтируем его по собственному усмотрению, чтобы было удобно.

Для реализации всех соединений удобно подходят металлопластиковые трубы, легко режущиеся ножовкой.

Сточная система

Куда уходит вода из бани? Без автоматической водопроводной системы вполне достаточно грунта, расположенного под или вблизи строения. В нашем же случае следует установить септик для бани.

Можно использовать такие варианты:

Накопитель. Представляет собой не что иное, как большую ёмкость, закопанную в землю. Дешёвый в реализации, но дорогой в обслуживании в случае частой эксплуатации. Потому что не имеет собственной фильтрационной системы и нуждается в очистке ассенизаторами.

Накопительный септик

Септик с системой почвенной фильтрации. Более дорогая и габаритная конструкция, которая обладает двумя камерами:

Далее вода попадает в грунт, где проходит остаточное очищение. Вполне приемлемая канализационная система для большой семьи. В минусах лишь необходимость передислокации на новое место каждые пять лет.

Графическое изображение двухкамерного септика

Станция глубокой очистки. Такой септик вместо почвенной фильтрации имеет третью камеру очистки, в которой очищение достигается до 98%. Это дорогое оборудование, требующие постоянной подачи электроэнергии. Зато имеет огромную производительность и абсолютно не нуждается в ассенизаторах.

Наибольшая степень очистки

Однорычажные краны

У крановой конструкции с шаровой заслонкой есть свои преимущества:

Очень удобно открывать воду, особенно, если емкость для набора приходится удерживать на весу;
Нечувствительность к температуре воды, в моделях кранов, специально предназначенных для горячей воды, используются специальные керамические и фторопластовые вкладыши, которые практически не изнашиваются;
Однорычажный кран не течет, даже при очень сильном износе заслонки.

Какие краны/вентели-смесители бывают?

В зависимости от назначения существуют 4 основных видов водопроводных кранов: вентильные, однорычажные, с термостатом и сенсорные.

Вентильные

Эти смесители считаются самыми распространёнными приборами.

Они бывают двух типов:

с одним вентилем. Такие смесители могут подавать воду только одного вида — холодную или горячую. Используется преимущественно для установки на кухне или умывальнике. Корпус одновентильного крана выполняется из сплава меди или латуни. Запорный механизм — в виде керамической или червячной кран — буксы приводится в движение вентилем;
с двумя вентилями. В их устройство входит латунный корпус с хромированным покрытием, два вентиля, которые управляют картриджами(кран — букса).

За счёт работы катриджей осуществляется регулировка напора и температуры воды. Излив в зависимости от модификации смесителя может составлять одно целое с корпусом (не поворотный) или свободно поворачиваться в разные стороны. Предназначены двухвентильные смесители для смешивания горячей и холодной воды;

Однорычажные

В однорычажном смесителе имеется всего одна ручка (рычаг), с помощью которой регулируется интенсивность подачи холодной и горячей воды. Напор можно усилить при поднятии ручки вверх.

С термостатом

Это инновационный тип устройства. Регулировка температуры и интенсивности поступления воды происходит при установке определённого показателя на специальной шкале термостата.

Бесконтактные

В устройство таких смесителей входят специальные датчики, принцип работы которых основан на реакции инфракрасных лучей на тепло и движение.

Поэтому как только к этому смесителю близко подносят руки, он сразу срабатывает. Чаще всего их можно увидеть в местах общего пользования: санузлах аэропортов, вокзалов, развлекательных центров, учреждений здравоохранения и т.п.

Запорная арматура для автономного водопровода

Функция запорных водопроводных устройств заключается в перекрытии потока в случае отключения отдельного сантехнического прибора или участка системы. При стабильной работе водопровода запорные устройства — вентили устанавливаются в положении «открыто». Закрывают их, если требуется ремонт.

Вентили устанавливаются:

в начале наружной части трубопровода;
на вводе в баню;
на каждом ответвлении наружной и внутренней составляющих системы водоснабжения;
на стояке, если постройка двух и более этажная;
перед каждым сантехническим потребителем: душем, унитазом, мойкой и т.д.

В банях с горячим водоснабжением холодная и горячая линия оснащается отдельными вентилями.

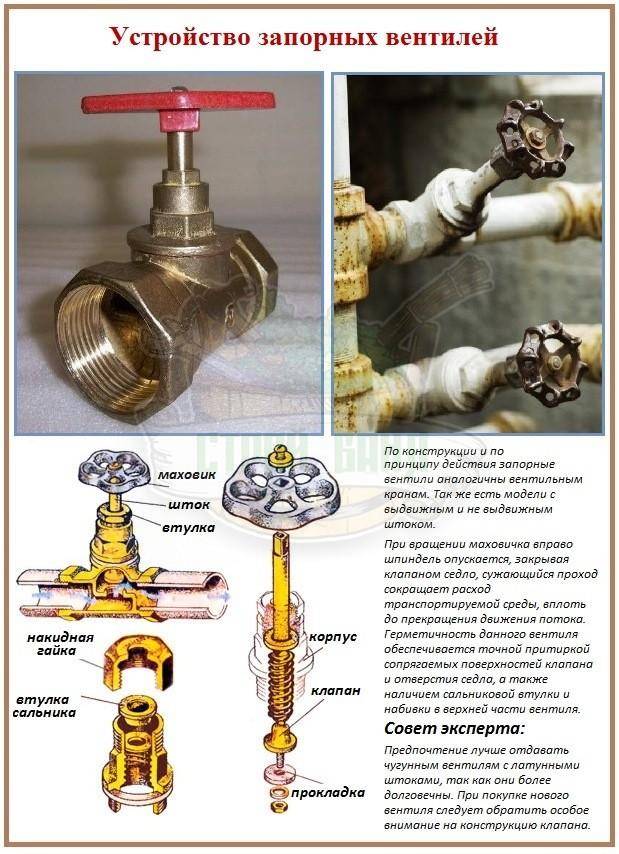

По конструктивным признакам традиционные водопроводные вентили напоминают краны с выдвижными и не выдвижными шпинделями. По аналогии их рабочий узел может быть с подвижным или неподвижным штоком. Правда, клапан к штоку может быть присоединен плавающим образом при помощи шарового приспособления. Вентили бывают проходными, угловыми и прямоточными. Устанавливаются обычно в мало бросающихся в глаза местах.

Пользуются ими редко, чинят тоже. В основном все ремонтные операции заканчиваются заменой прокладки или сальниковой набивки. Однако обслуживания запорная арматура требует регулярного, особенно если у нее чугунный корпус головки и стальной шток. При редкой эксплуатации эти детали склонны «срастаться», из-за чего придется менять полностью модуль.

Буксовые системы для горячей воды в бане

Вентильные краны принято считать наиболее надежными и пригодными к ремонту. Даже в условиях раскаленной атмосферы бани буксовые задвижки работают без особых нареканий. Если нужно выбрать надежный кран для водопровода с горячей водой, то вентиль будет наиболее подходящим решением.

Преимущества и недостатки вентилей

Изначально буксовые вентиля разрабатывались для перекрытия воды под давлением до 16 Атм. Поэтому, если в бане горячая вода поставляется из системы централизованного водоснабжения, то лучше поставить буксовую модель.

У вентильных систем имеется два серьезных недостатка. Во-первых, в условиях бани, в процессе пользования горячей водой очень быстро изнашивается резиновый сальник, уплотняющий центральный шток буксы. Это приводит к подтеканию вентиля и необходимости его дальнейшего ремонта.

Во-вторых, открывать вентиль вращением головки на несколько оборотов не очень удобно. Особенно, если он стоит в парилке или сауне и, соответственно, нагревается до высокой температуры. Обычно в таких ситуациях рукоятку на вентиле меняют на деревянную или обматывают головку сухой тканью.

Турецкие и китайские банные модели

На рынке можно найти довольно большое количество вентильных кранов, чаще всего турецкого, китайского или итальянского производства.

Итальянские изделия очень эффектные, обладают выразительным дизайном, часто стилизованные под старинные краны, как, например, модели Morelli Francoforte, фото.

Корпус отлит из бронзы, на поверхности защитное напыление, имитирующее позолоту. Стоимость модели около 200 евро.

Турецкие модели для бани значительно проще, изготавливаются из латунного литья с окраской под бронзу.

Средняя стоимость такого изделия чуть более 100 долл.

Китайские краны прессуют методом порошковой металлургии, стоят в пределах 30-50 долл., но в условиях высокой температуры и влажности бани вентили сгнивают за несколько месяцев.
