Коронка по кафелю, как выбрать и использовать

Разновидности коронок

При работах по сверлению отверстий в бетонных стенах применяют две основных разновидности коронок, которые отличаются материалом, примененным для изготовления режущих элементов: твердосплавные и алмазные.

Твердосплавные

Твердосплавные корончатые сверла представляют собой разборную конструкцию, в состав которой входят:

корпус (в виде стакана), по торцу которого приварены режущие зубцы;
хвостовик для коронок по бетону (SDS-Plus, иногда в комплект входит переходник для крепления в обычный патрон);
центрирующее сверло (крепится в хвостовике с помощью фиксирующего винта).

Для изготовления режущих зубцов применяют специальные композитные сплавы (например, победит – сплав карбида вольфрама и кобальта), которые обладают высокой твердостью. С другой стороны корпуса коронки находится хвостовик для установки в патрон перфоратора. В нижней части хвостовика предусмотрено отверстие для крепления направляющего сверла. Эти коронки предназначены для сухого сверления (без подачи охлаждающей жидкости) с использованием перфоратора в ударном режиме.

Основным преимуществом твердосплавных коронок по бетону является их невысокая стоимость. Цена на типовой размер (Ø=68 мм, L=60 мм) варьируется в пределах от 400 до 900 руб. Однако область применения этих изделий ограничена. Отверстия можно делать только в неармированном бетоне, кирпиче, пенобетоне, газобетоне и подобных строительных материалах. При попадании на прутки арматуры или на крупные фракции бетонного состава зубцы коронки ломаются.

Совет! Как сверлить коронками по бетону безопасно: воспользуйтесь детектором поиска арматуры в стене (можно взять напрокат). С его помощью можно определить расположение арматурных прутьев и толщину бетонного слоя над ними. Нанесите расположение прутков с помощью маркера на стене, и только после этого планируйте расположение отверстий для розеток и выключателей.

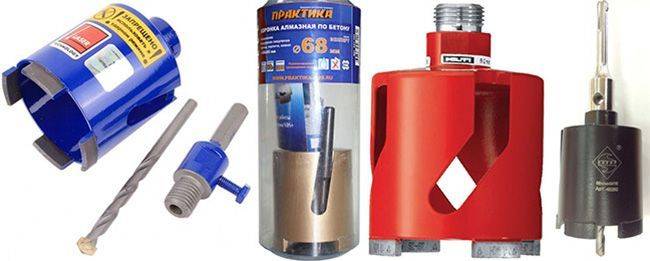

Алмазные

Коронки по бетону данного типа подразделяются на два вида:

для использования с подачей охлаждающей жидкости;
для сухого сверления.

Алмазные коронки для мокрого сверления можно применять только со специальными бурильными установками, в которых обеспечена подача воды для эффективного отвода тепла от рабочих режущих элементов коронки. Область применения: отверстия в сверхтвердых строительных материалах таких как, монолитный железобетон с высокой степенью армирования, гранит, мрамор. Стандартная длина этих изделий составляет 450 мм, выбор диаметра очень широк: от 12 мм до 1,2 м. Применение таких приспособлений целесообразно только в промышленном строительстве или производстве капитального ремонта с высокой интенсивностью использования.

Наибольшее распространение при производстве небольших объемов электротехнических работ нашли коронки для сухого алмазного сверления. Их можно применять с обычной бытовой электродрелью (мощностью не менее 800-900 Вт) или перфоратором в безударном режиме. Они обладают рядом преимуществ перед аналогами с твердосплавными режущими зубцами:

повышенным ресурсом;
более высокой скоростью сверления;
подходят для изготовления отверстий даже в армированном бетоне;
небольшим пылеобразованием при производстве работ;
отсутствием трещин после сверления;
малым уровенем шума и вибрации.

Конструктивно алмазные коронки по железобетону очень похожи на твердосплавные аналоги. Они представляют собой отрезок трубы с хвостовиком и приваренными на торце алмазными режущими сегментами (количество сегментов варьируется от 3 до 8). Для крепления сегментов к корпусу коронки применяют лазерную сварку, с помощью которой можно добиться прочного соединения. Чтобы защитить изделие от перегрева и деформации при его интенсивной эксплуатации, в корпусе коронки сделаны продольные прорези, посредством которых осуществляется воздушное охлаждение.

Основные производители алмазных коронок для перфоратора: «KEOS» (Южная Корея), «Практика» (Россия), «Адель» (Россия), «Диам» (Россия), «Dr. Schulze» (Германия). Цена на интересующий нас размер (Ø=68 мм, L=60 мм) варьируется в пределах от 1900 до 3300 руб.

Внимание! Алмазную коронку рекомендуется использовать только в безударном режиме перфоратора

Этапы сверления

При высверливании отверстий в бетонных конструкциях нужно соблюдать определенный порядок действий. Он включает следующие этапы:

Подбор подходящих коронок и инструмента.
Нанесение предварительной разметки.
Вынос из комнаты предметов интерьера, которые могут запылиться. Тяжелую мебель можно накрыть тканью или пленкой.
Использование защитных средств: респиратора, спецодежды, очков, перчаток.
Включение режима сверления на панели перфоратора.
Высверливание отверстий по разметке. Инструмент должен располагаться ровно и без перекосов, не нужно вдавливать его в материал.
Фрагменты, оставшиеся в отверстии, можно удалить зубилом или молотком.

Разновидности

Резка любой плитки является довольно трудным делом, если не знать, какой инструмент выбрать. На российском рынке специалисты выделяют два самых распространенных и востребованных вида коронок. Это насадка с алмазным напылением и карбидно-вольфрамовым покрытием.

Рассмотрим каждый вид более подробно, узнаем о сферах их применения, достоинствах и недостатках:

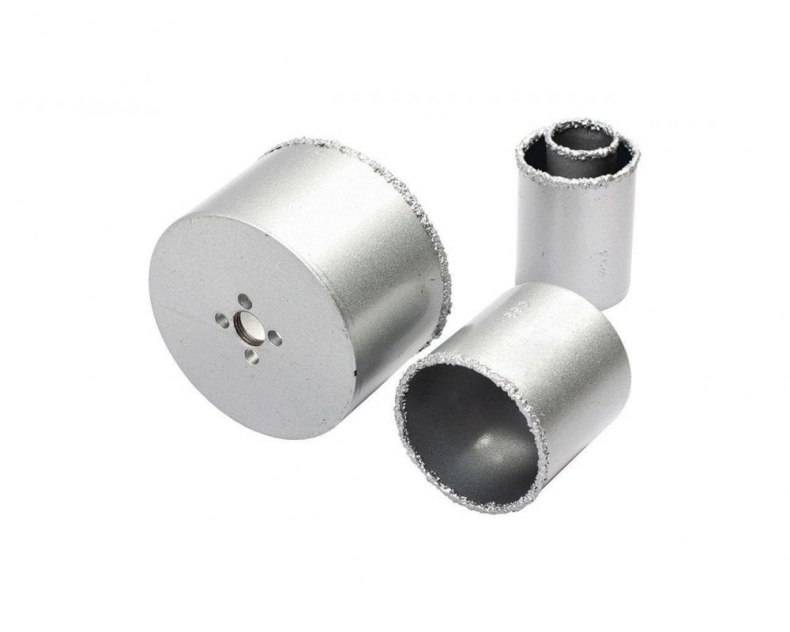

Коронки с алмазным напылением

Такая разновидность имеет напыление из алмазной крошки по краю, который соприкасается с рабочей поверхностью. Этот состав обладает высокой прочностью и позволяет лучше обрабатывать твердое покрытие плитки. Промышленностью выпускаются коронки с алмазным напылением различных диаметров: от 10 мм и больше. Часто их продают в наборе из нескольких штук различного размера.

Для работы с такой деталью можно воспользоваться обычной дрелью, но в этом случае отверстия нередко получаются неровными, а края нуждаются в доработке. Так что наилучшим вариантом будет использование стационарного станка при условии охлаждения водой. Кроме того, для достижения наилучшего результата инструмент работает на низких скоростях, а фрезы фиксируются при помощи специальных насадок. Они позволяют надежно закреплять коронку в надлежащем месте.

Разумеется, работа с такими инструментами подразумевает наличие определенного опыта. Однако если на рабочую поверхность приклеить бумажную клейкую ленту, то коронка не будет соскальзывать с гладкой поверхности. В общем, алмазное напыление коронок считается самым надежным и эффективным, особенно для керамической плитки. Единственным недостатком является их стоимость, которая выше, чем у других видов.

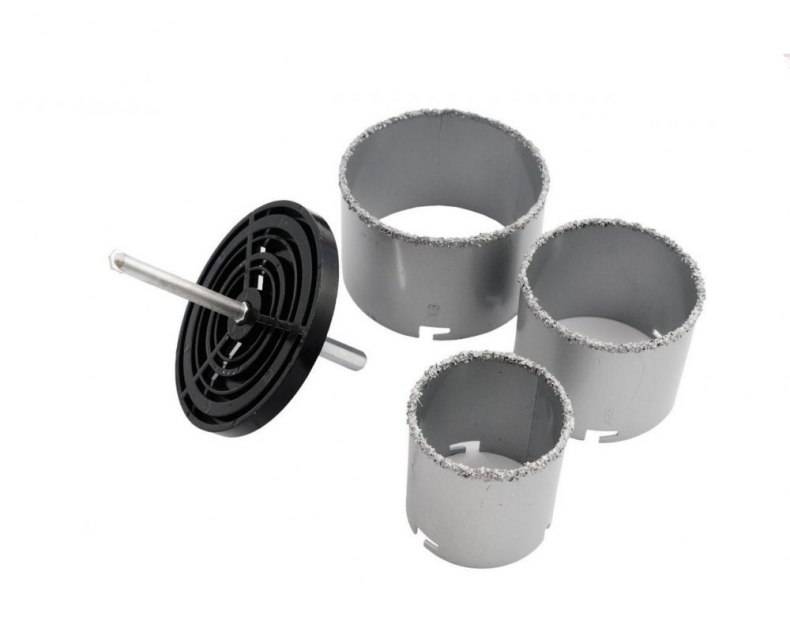

Коронки с карбидно-вольфрамовым покрытием

Конструкции такого типа отличаются наличием центровочного твердосплавного сверла, которое позволяет использовать в работе простую электродрель. Чаще чем другие, этот вид продается в наборе из трех-четырех насадок разного диаметра с одним основанием.

В отличие от сверла с алмазным напылением, изделие с карбидно-вольфрамовым покрытием в целом стоит дешевле. Цены зависят еще и от диаметра – чем больше размер, тем дороже любой вид коронки. Другим преимуществом является отсутствие необходимости в постоянном охлаждении жидкостью. Но, как и другой вид, он требует использования скорости дрели ниже 500 оборотов в минуту.

Сверление кафеля

Использование сверл для керамики и бетона

Способ сверления кафельной плитки следует выбирать в зависимости от того, какое отверстие мы стремимся получить:

Для небольших отверстий (10-12 мм) подойдут специальные сверла по керамике или же твердосплавные сверла по бетону
Для больших отверстий (до 80 мм) – коронки для сверления кафеля и «балеринки»
Для отверстий более 80 мм необходимо будет применять ряд хитростей, однако и здесь ничего невозможного нет.

Рассмотрение данных способов мы начнем с описания использования сверла по керамике:

Применение особых сверл для проделывания отверстий в кафеле обусловлено тем, что поверхность кафельной плитки, как правило, покрывается гладкой и очень твердой глазурью.

Сверло по кафелю

В отличие от стандартных сверл сверла для кафельной плитки оснащены твердосплавной заточенной пластинкой, которая используется для кернения глазури. Используя сверло по кафелю и электродрель можно довольно быстро и чисто проделать отверстие в плитке.
Кроме сверла по керамике можно использовать также твердосплавное сверло, предназначенное для работ по бетону. Такие сверла снабжаются весьма твердыми наплавами, и дают возможность сверлить не только бетон, но и кафель.
Используя любое из этих сверл, нужно помнить, что начинать работу – а именно просверливать глазурь – необходимо на самых малых оборотах дрели.

Использование скотча для позиционирования сверла

Использование коронок для кафеля

Однако сверлом можно просверлить отверстие лишь небольшого диаметра. Для больших отверстий – под розетку, трубу и т.д. – используются специальные коронки для кафельной плитки.

Набор коронок разного диаметра

Коронка алмазная по кафелю работает следующим образом:

Сама коронка представляет собой цилиндр, один край которого имеет зубчатую форму с алмазным или иным абразивным напылением. От качества напыления и размера его зерна зависит не только чистота отверстия, но и скорость работы коронки.
Сверление отверстия с применением коронки производится путем вращения коронки, надетой на сверло, которое выполняет направляющую функцию.
Коронку, надетую на дрель, прижимаем к кафельной плитке в месте, где необходимо проделать отверстие, и вначале на малых, а затем – на больших оборотах сверлим кафель.
Как правило, алмазные коронки работают без брака, т.е. при правильном сверлении риск повреждения плитки минимален.

Коронка для кафельной плитки

Единственный недостаток коронок для кафельной плитки – их достаточно высокая стоимость. Розничная цена качественной коронки может достигать 50-80 у.е.

Сверление «балеринкой»

Если под рукой нет коронки, а сверлить нужно, можно воспользоваться круговой коронкой по кафелю – так называемой «балеринкой». «Балеринка» представляет собой подвижный резец, который закрепляется на штанге. Благодаря тому, что резец подвижен, с помощью регулировочного винта можно регулировать диаметр отверстия (в пределах размеров штанги).

Балеринка

«Балеринка» вместе с направляющим сверлом крепится в патроне электродрели, после чего на малых оборотах происходит сверление кафеля:

Вначале – намечается стартовое отверстие (кернится глазурь и надсверливается лунка)
Затем прорезается слой глазури
После этого канавка прочищается вручную, и кафель досверливается начисто

Преимущества «балеринок» очевидны:

Невысокая цена – до 25 у.е.
Возможность регулировки диаметра высверливаемого отверстия – нет необходимости приобретать несколько коронок.

Критерии выбора

Выбрать подходящую алмазную коронку помогут следующие критерии.

Производитель

Пользуются популярностью оснастки, изготовленные известными производителями. Их продукция отличается высокой производительностью, долговечностью, большим ресурсом

Специалисты рекомендуют при выборе коронок обратить внимание на следующие торговые марки:

Super Hard;
Trio Diamond;
FIT;
Di-Star;
Vira;
Стронг.

По типу

Оснастка для проделывания отверстий по типу конструкции бывает таких вариантов.

Коронка. Это корончатое сверло или пустотелый цилиндр, оснащённый режущей частью. Выполняется она в виде кольца или отдельных сегментов.

Адаптер для коронок. Это приспособление, выполняющее функцию удлинителя. С его помощью соединяется электроинструмент и коронка. При её выборе следует учесть информацию о держателе насадки и оборудования, обеспечивающего движущую силу.

Центрирующее сверло. Внешне приспособление мало чем напоминает обычное сверло. Его назначение – выставление центровки при проделывании отверстий больших диаметров (с помощью коронки). Некоторые коронки комплектуются данным предметом, что облегчает процесс монтажа.

Диаметр коронки

Данный параметр соответствует размерам проделываемого отверстия. Измеряется он в миллиметрах. Варианты ходовых диаметров оснастки: 32; 35; 68; 70; 76; 82 мм.

Диаметр, мм	Применение
52-58	отверстие под кабель интернет
68-82	канал под подрозетники
более 82	технические отверстия в камне, асфальте, бетоне

Материал покрытия режущей части

Для изготовления режущей части коронки используют разные материалы. Исходя из этого, определяются следующие варианты исполнения:

алмазное;
карбидное;
твердосплавное;
биметаллическое.

Что можно обрабатывать

При рассмотрении той или иной алмазной насадки стоит убедиться, что она способна работать с тем видом материалов, которое планируется бурить. Выпускаются коронки, предназначенные для работы с керамикой, камнем, деревом, бетоном. Некоторые модели способны преодолевать разное основание. Стоит учесть, что насадки для дерева или строительных блоков не могут резать армированный бетон или твёрдый камень.

Назначение насадок определяется с учётом твёрдости и прочих физических свойств материала, из которого они изготавливаются.

Какое сверление

Различают два основных способа сверления: мокрое и сухое.

В первом случае предусмотрена подача жидкости (вручную или с помощью автоматики). Вода выполняет функцию охладителя и очистителя полости коронки от шлама. Данный вид бурения характеризуется высокой производительностью. Используют его преимущественно в промышленности.

Сухой способ применим для некоторых видов материалов, при сверлении конструкций, обладающих низкой стойкостью к воздействию влаги. Также метод используют в случае удалённости источника воды.

Максимальная глубина сверления, мм

Данный параметр зависит от общей длины насадки, которая складывается из рабочей части, соответствующей максимальной глубине сверления, и фрагмента для хвостовика (около 1-2 см). Стандартными считаются показатели 400-450 мм. Максимальное значение 2250 составляет у оснастки, изготовленной под заказ.

Коронки для бытовых нужд могут проделывать отверстия глубиной от 5 до 150 мм.

Ударная коронка или нет

При выборе коронки важно уточнить, является оснастка ударной или нет. Это определяет возможность использования насадки ударной дрелью или перфоратором в режиме ударного сверления

Советы по выбору

Плитка – это весьма хрупкое и вместе с этим очень твердое изделие, так что процесс ее резки или сверления крайне трудный и требует аккуратности. При всем огромном разнообразии сверл на современном российском рынке сделать правильный выбор инструмента нелегко. Выше описаны насадки типа коронка и ее разновидности, которые предназначены для высверливания отверстий в различных видах плитки.

Ниже описаны характеристики коронок, на которые необходимо обратить внимание перед приобретением в магазине:

Первое, на что следует заострить внимание – это хвостовик коронки, а, точнее, ее тип, он должен соответствовать типу разъема в электродрели или перфораторе. Тонкий хвостовик с гладкой поверхностью встречается чаще остальных, но при этом является самым недолговечным

Его ненадежность объясняется слабым закреплением в инструменте. Предпочтительнее использовать тип с трех-, а лучше с шестигранной формой. Он более надежный в работе, хотя и не такой распространенный.

Диаметр – это вторая важная характеристика сверла, от нее зависит не только размер высверливаемого отверстия, но и цена данного приспособления. Диаметр коронки подбирается, в зависимости от габаритов изделий, под которые нужно просверлить отверстие, например, диаметра трубы или размера смесителя. Так, для установки в ванной розетки применяют коронку d = 68 мм.

Третий параметр при подборе коронок – длина сверла. Она влияет на качество результата при работе в труднодоступном месте и зависит от толщины используемой плитки. Например, для тонких керамических материалов будет достаточно небольшой длины сверла. Такая черта изделия, как его стоимость отлично характеризует качество. Так, самая прочная алмазная коронка стоит дороже других видов. Поэтому лучше выбирать коронки у проверенных производителей и в специализированных магазинах.

Еще один значимый параметр, от которого зависит подбор фрезы – тип сверления плитки. Различают коронки для мокрого и сухого сверления. Первый предполагает подачу жидкости для охлаждения коронки и смывания плиточной пыли во время процесса сверления. Данный тип считается наилучшим и обычно применяется для коронок с алмазным напылением. Если же подача воды затруднительна, то используют метод сухого сверления.

Коронки по бетону

Сверление в бетоне отверстий для подрозетников выполняют специальными коронками. Кроме бетона, их можно использовать по кирпичу, железобетону и любому камню. Большой диаметр коронки чаще всего применяют при монтаже подрозетников или для прокладки сквозь стены трубопровода.

Форма коронки представляет отрезок трубы с отверстиями в боковых стенках для отвода отработанного мусора. По периметру одного края расположены напайки из специальных сплавов. Они служат режущим элементом инструмента. По центру с другого края трубки находится сквозное отверстие для вкручивания хвостовика. Он необходим для крепления коронки в патроне дрели или перфоратора. Сам хвостовик имеет посадочное место со стороны коронки под установку центровочного сверла. Во время работы, сверло исполняет направляющую роль, чтобы не сбиться с разметки.

Коронка в разборе

Центровочное сверло и хвостовик часто продаются одним комплектом с насадкой. Существуют еще удлинители, предназначенные под перфоратор с разными патронами: SDS Plus или SDS Max. Удлинители имеют стандартную резьбу, аналогичную на корпусе коронки, поэтому их легко менять. Центровочное сверло бывает цилиндрическим и коническим. Стандартная коронка обычно комплектуется цилиндрическим сверлом, а удлиненный хвостовик может продаваться с коническим сверлом.

Эффективность сверления зависит от того, какой напайкой снабжена коронка. Дело в том, что каждая напайка рассчитана под определенный просверливаемый материал. Например, напайка по бетону быстро выйдет со строя, если делать ей сверление по железобетону.

Твердосплавные напайки

Самыми распространенными в быту являются коронки с напайками из твердых сплавов металла. Сплав очень прочный и долговечный, но если попадется арматура, напайки быстро вылетают. Ими лучше сверлить по простому бетону или кирпичу. Можно, конечно, и по железобетону сверлить до уровня арматуры, но не всегда этот уровень можно угадать.

Коронка с твердосплавными напайками подходит для работы с ударной дрелью или перфоратором. Невысокая стоимость изделия сделала его популярным в бытовом использовании для монтажа подрозетников.

Алмазные напайки

Кто хоть раз резал железобетон болгаркой, тот знает, что это делать лучше алмазным диском. Сверление по железобетону предусматривает аналогичную технологию, только вместо диска здесь нужна коронка с алмазными напайками. Ее конструкция состоит из сегментов, покрытых алмазным напылением. Алмазная крошка позволяет справиться с любым твердым материалом, даже арматурой. Но здесь надо помнить, что сверление по железобетону и другому материалу происходит только безударным способом. Иначе, испортится сама коронка, плюс несущие элементы ж/б конструкций подвергнутся нежелательному разрушению.

Алмазные напайки хорошо сверлят по кирпичу, кафелю, черепице, что позволяет сделать ровное отверстие. Однако высокая стоимость таких коронок позволяет их использовать на профессиональном строительстве. Покупать дорогую насадку, чтобы сделать дома несколько отверстий для подрозетников, нецелесообразно.

Алмазному напылению свойственна разная жесткость, о чем говорит маркировка коронок:

маркировка буквой М указывает на мягкое алмазное напыление. Такие коронки применяются для сверления бетона повышенной прочности и легко сами очищаются от засора пылью;
алмазное напыление средней жесткости с маркировкой С подходит для сверления железобетона;
насадки с твердым напылением, обозначенные буквой Т, применяются для сверления на низких оборотах высокомарочного бетона.

Рассмотреть перечень алмазных коронок некоторых популярных фирм можно в приведенной таблице:

Напайки с карбидно-вольфрамовым напылением

Коронкой с такими напайками можно сверлить не только по кирпичу или бетону, но и по кафелю. Это очень удобно, когда надо просверлить гнездо под подрозетник на бетонной стене, отделанной керамической плиткой. Имея только одну насадку с карбидно-вольфрамовым напылением, отверстие сверлится за один раз. Главное, подобрать правильный диаметр.

Коронка с карбидно-вольфрамовым напылением с хвостовиком для дрели

Насадка снабжена шестигранным хвостовиком, предназначенным для зажима патроном дрели. Эффективность сверления достигается мощностью инструмента, которая должна быть более 800 Вт. Хотя такое напыление является универсальным, все же оно боится металла. Попавшая в стене арматура быстро выведет из строя напайки. Поэтому на ж/б стене кафель сначала сверлят насадкой с карбидно-вольфрамовым напылением. Затем, берется алмазная насадка и ей продолжают сверление. Естественно, размер их должен быть одинаковым.

Типы коронок

В зависимости от материала, который планируется бурить, и технологии выбирается коронка под розетку. Для бытовых целей предлагают режущие части буров с различными материалами режущих кромок:

Твердосплавные (победитовые или из других сплавов). На кромке режущего края находятся напайки из твердого сплава. Используется для сухого ударного бурения нескольких отверстий в бытовых условиях.
Карбидно-вольфрамовые для сверления по камню, бетону, кирпичу, ракушечнику, керамической плитке. Не годятся для бурения железобетона, так как режущие кромки приходят в негодность при попадании на арматуру.
С алмазным напылением (алмазные) для сухого и мокрого (охлаждаемого) безударного бурения. На режущую часть нанесена крошка из технических алмазов. Пригодны для армированного бетона без ограничений по глубине бурения и при необходимости выполнения большого объема работ.

По типу крепления режущих частей к бурам их классифицируют по формам хвостовиков:

с трехгранными хвостовиками;
Насадки для дрели с шестигранными наконечниками для бытовых нужд;
«SDS» и «SDS Plus». Их диаметр (10 мм) соответствует разъёмам патронов большинства моделей перфораторов и дрелей, применяемых в быту;
«SDS Top» диаметром 14 мм. Для перфораторов среднего размера;
«SDS Max» диаметром 18 мм для профессионального оборудования.

Хвостовики должны подходить к патронам используемого инструмента.

Watch this video on YouTube

Цены

Если вы хотите сделать буквально пару отверстий, можно купить китайскую продукцию. Отличить её можно по самой низкой цене. Некоторые полагают, что китайские коронки для подрозетников не так плохи, как кажутся, и с ними просто не умеют работать. Но дело не в умении работать, а в низком качестве самого металла – он делается не из руды, а из переплавленного старого ржавого металла. Если отверстий требуется много, есть смысл покупать американские изделия, но лучше (и дольше) них будут работать европейские (в частности, немецкие). На рынке представлены и российские товары, по качеству они чуть лучше Китая, но значительно уступают, например, американским, но чуть обгоняют Китай. Твердотельные китайские будут стоить порядка 200–300 р. за штуку. Ценник же на профессиональные изделия с алмазным напылением начинается от 1 тыс. руб. и доходит до 12 тыс. руб. Цена в основном зависит от диаметра и длины.

Коронки с карбидно-вольфрамовым напылением

Данные типы инструмента выполняют в виде твердосплавного сверла. Для работы с таким видом оборудования используют электродрель. В продаже представлены небольшие наборы, в которых присутствует от 3 до 5 элементов разного размера.

Благодаря такой насадке удаётся сделать аккуратную дыру под электрическую розетку в структуре керамической и керамогранитной плитки. Преимуществом такой модели считают её доступную стоимость.

Ценовой диапазон напрямую зависит от диаметра коронки. Ещё одним плюсом такой модели считают отсутствие необходимости применения жидкости для равномерного охлаждения.
