Колодец своими руками из колец: копка, гидроизоляция, очистка

Колодец из камня и дерева

Самым долговечным, экологически чистым и тяжелым в монтаже является каменный колодец. Есть примеры монтажа каменной кладки на деревянном венце по способу колец – подкапывание и кладка по мере опускания. Применяется крайне редко ввиду высокой травмоопасности, при значительной глубине колодцев. Проще вырыть большую яму и начать кладку снизу. Подбирать камни необходимо с минимальными зазорами. Наилучше подходит пластинчатый камень, не требующий подбора фрагментов природного камня – дикаря, при кладке минимальный расход цемента.

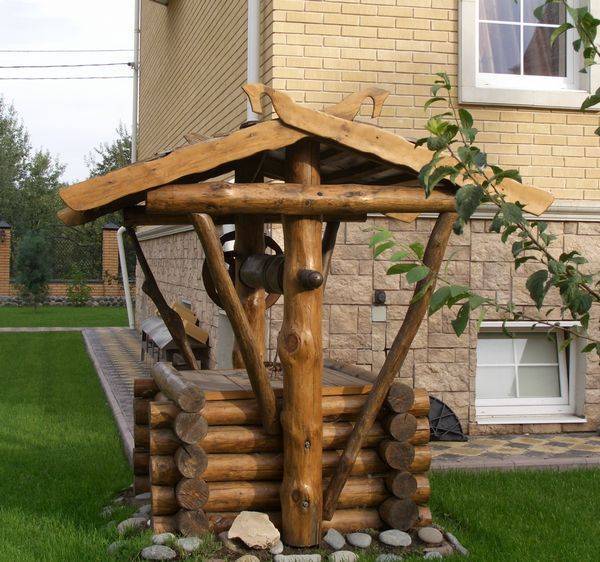

Проще применять для технологии верхней кладки дерево. Венцовая кладка благодаря пластичности древесины менее критична к перекосам. Для исключения распада сруба при зависании применяют вертикальную сцепку скобами или досками, скрепляющими горизонты между собой. После достижении дна удаляются.

При кажущейся архаичности деревянные колодцы исправно работают по 100 лет, потом требуют ремонта — замены верхние элементы. Но требуется тщательный подбор древесины: дуб, вяз, лиственница.

Ввод в строй

Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений. Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом — чистить и мыть стенки изнути и откачивать воду — чистить колодец.

После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.

Гидроизоляция

Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.

Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной.

Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)

Раз уж вы все равно, откопали колодец, утеплите его. Пусть пока вы на даче зимой не появляетесь, но может, потом будете приезжать и холода. Так что позаботьтесь о наличии воды заблаговременно.

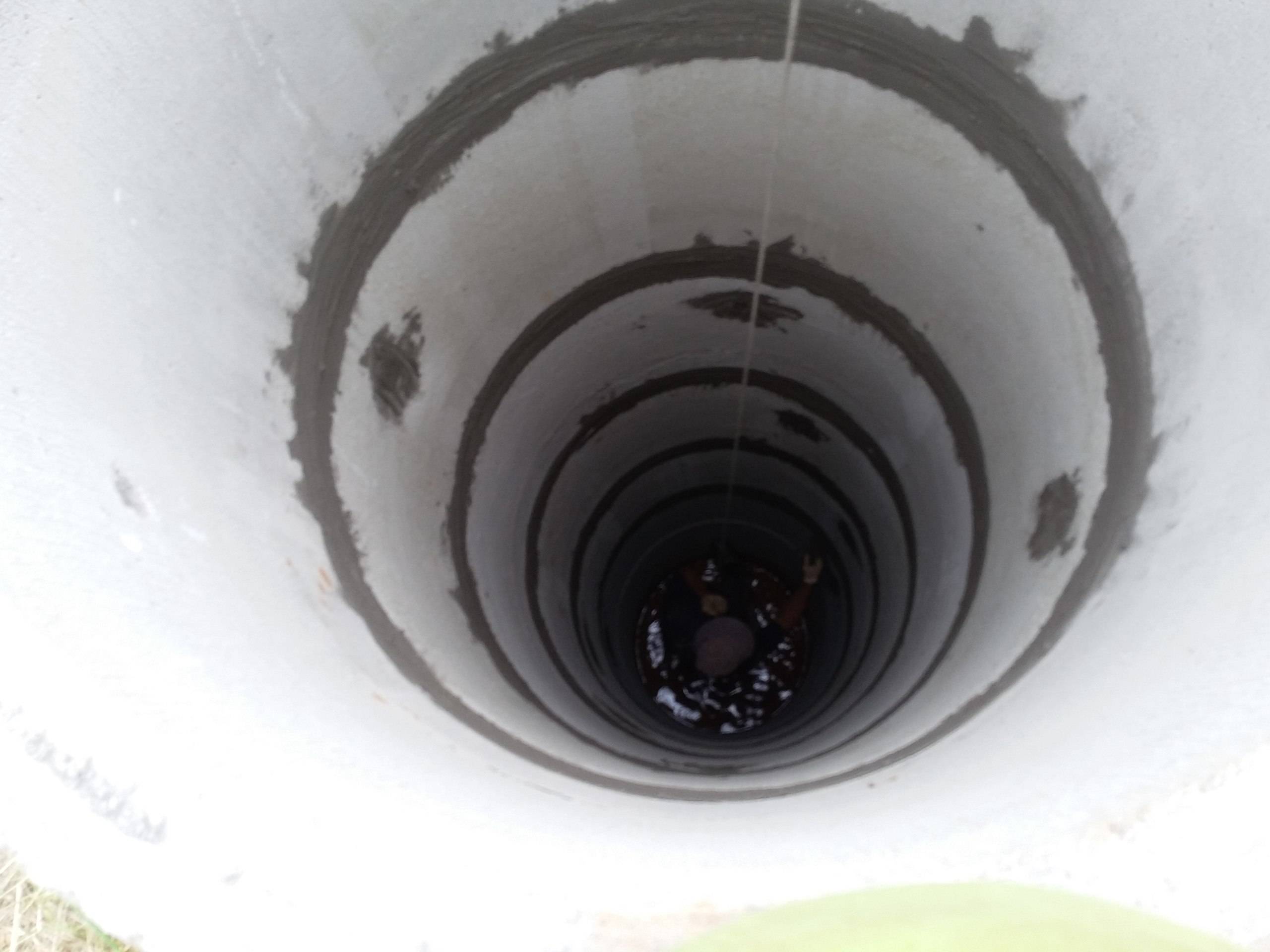

Чистка стенок и внутренняя герметизация швов

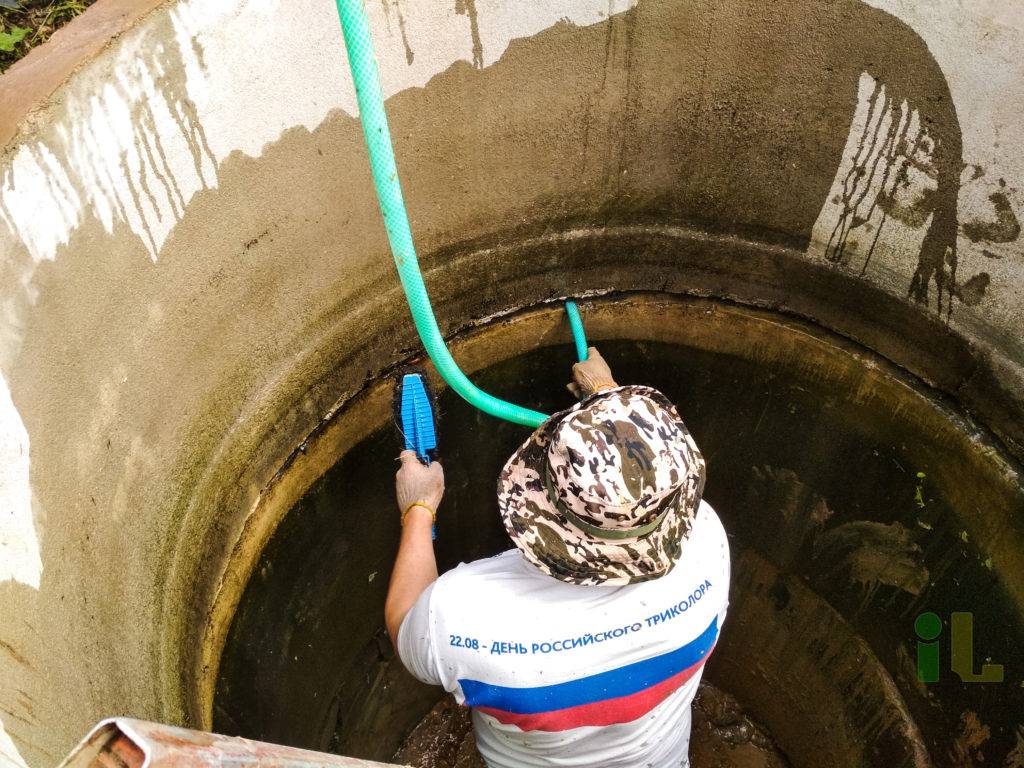

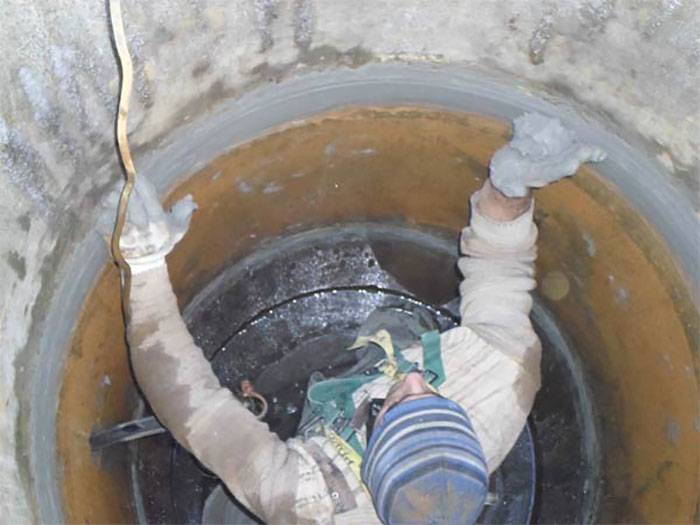

Через пару дней после того как колодец выкопали и «стакан сел», спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.

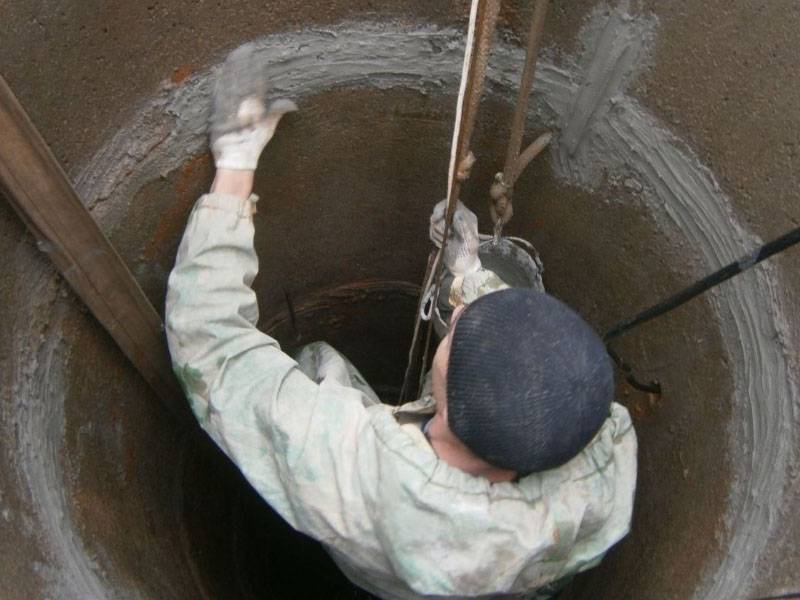

Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3). Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.

Соединение колец металлическими (лучше из нержавейки) пластинами

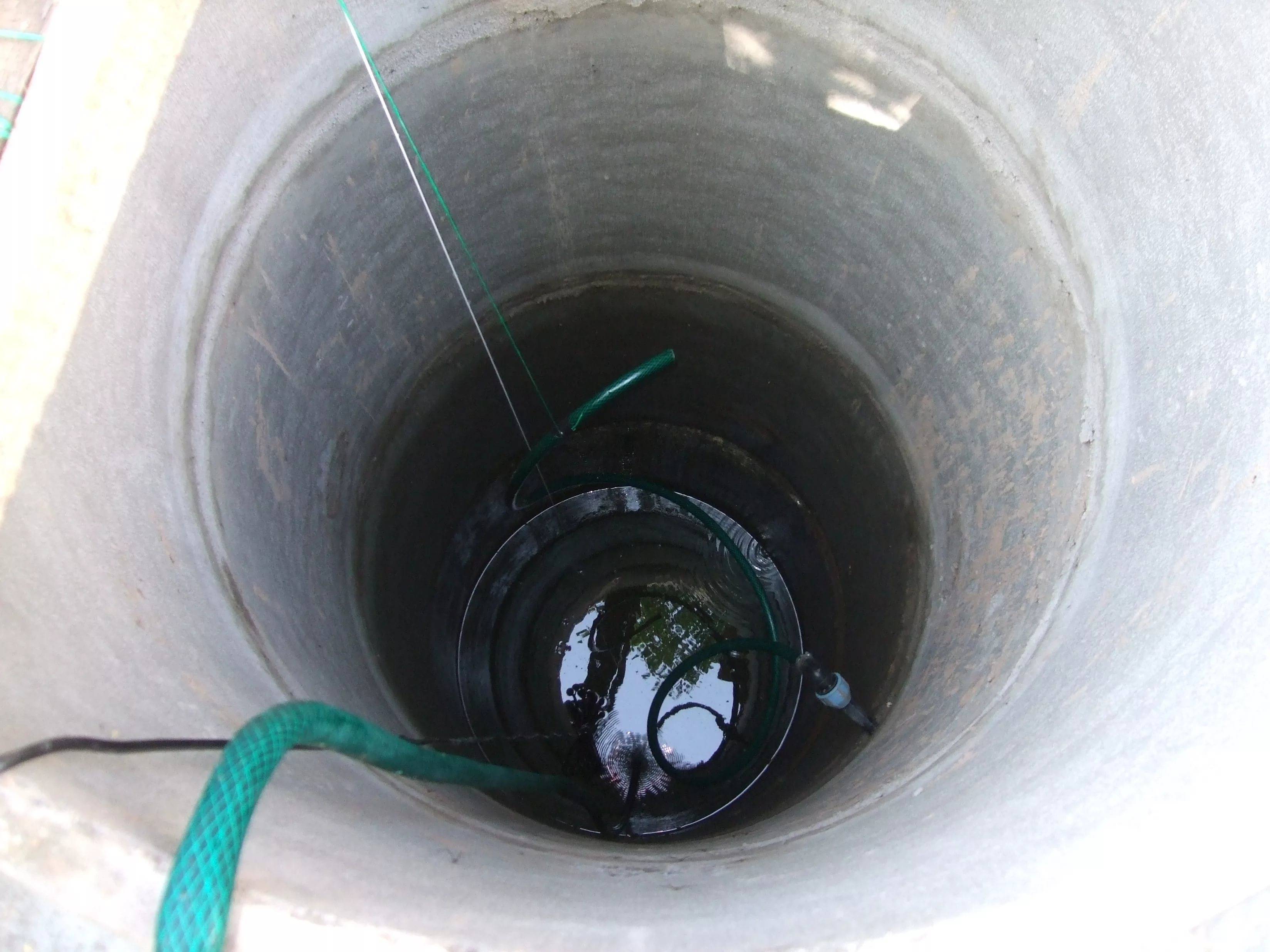

После того, как стены вымыты, вода несколько раз прокачана, можно водой пользоваться. Но чтобы внутрь ничего не нападало, необходимо его закрывать. О том, как сделать домик для колодца, читайте тут.

О некоторых особенностях копки колодцев и его чистки смотрите в видео.

Способы копки

Есть две технологии, по которым копают колодец. Оба способа используются, просто на разных глубинах. И у обоих есть недостатки.

Поочередная установка колец

Первое кольцо ставят на грунт, который постепенно вынимают изнутри и под бортиком. Постепенно кольцо опускается. Тут очень важный момент: необходимо следить за тем, чтобы оно опускалось строго вниз, без перекосов. Иначе шахта получится наклонной и, рано или поздно, осадка колец прекратиться.

Чтобы избежать перекоса необходимо контролировать вертикальность стенок. Делают это привязав к бруску отвес и уложив его на кольцо. Дополнительно можно контролировать и вверху уровнем.

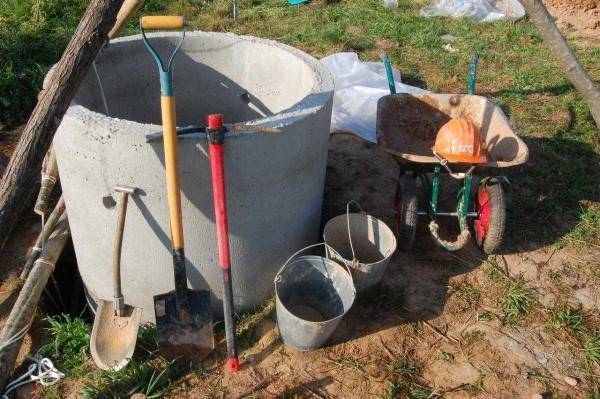

Инструменты, необходимые для рытья колодца

Когда верхний край кольца сровнялся с уровнем грунта, накатывают следующее. Его ставят строго сверху. Работу продолжают. Если на первом кольце грунт можно перекидывать через борт лопатой с укороченным черенком, то на следующих приходится уже вынимать при помощи ворота или треноги и блока. Таким образом работать должны не менее двух человек, а ворочать кольца нужны, как минимум трое, а то и четверо. Так что выкопать колодец самостоятельно, в одни руки, невозможно. Разве что приспособить лебедку.

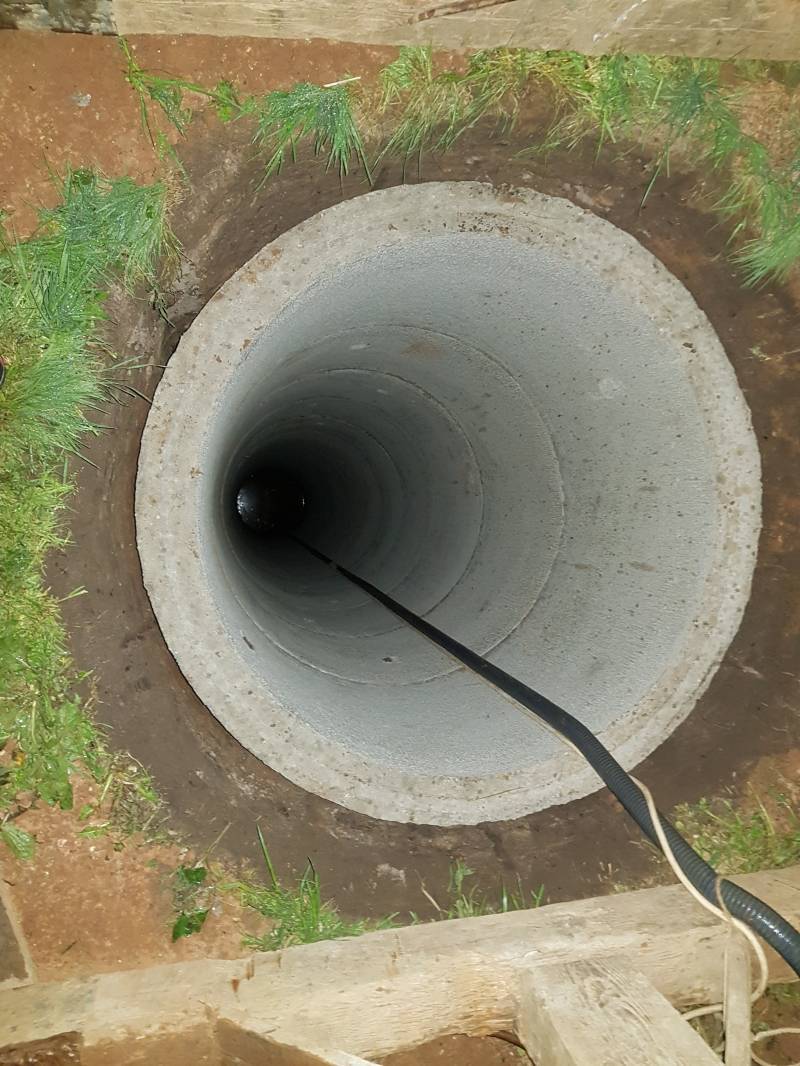

Так, постепенно, наращивается глубина колодца. Когда опускается кольцо в уровень с грунтом, на него ставят новое. Для спуска используют вбитые скобы или приставные лестницы (правильнее — скобы).

Достоинства такого способа копки колодца:

Можно проконтролировать насколько плотно и ровно стало кольцо.
Можно уложить те самые резиновые прокладки, которые обеспечат герметичность или ставить их на раствор.
Стенки не осыпаются.

Это все плюсы. Теперь о минусах. Работать внутри кольца неудобно и сложно физически. Потому по этому методу копают в основном на небольшую глубину — 7-8 метров. Причем в шахте работают по очереди.

Строение «ножа» для более легкой проходки грунта при рытье колодцев

Еще один момент: при копке колода с кольцами, ускорить процесс оседания и облегчить проход грунта, можно при помощи ножа. Его делают из бетона, он заливается в грунт в самом начале. Для его формирования копают канавку по кругу. В сечении она имеет треугольную форму (смотрите рисунок). Ее внутренний диаметр совпадает с внутренним диаметром используемых колец, наружный — чуть больше. После набора бетоном прочности, на это кольцо ставят «штатное» и начинают работу.

Установка колец после достижения водоносного слоя

Сначала копается шахта без колец. При этом следят за стенками. При первых признаках осыпания ставят внутрь кольца и продолжают углублять по первому способу.

Если на всем протяжении грунт не осыпается, достигнув водоносного слоя, останавливаются. При помощи крана или манипулятора в шахту укладывают кольца. Затем, углубляют еще на пару колец по первому методу, увеличивая дебит.

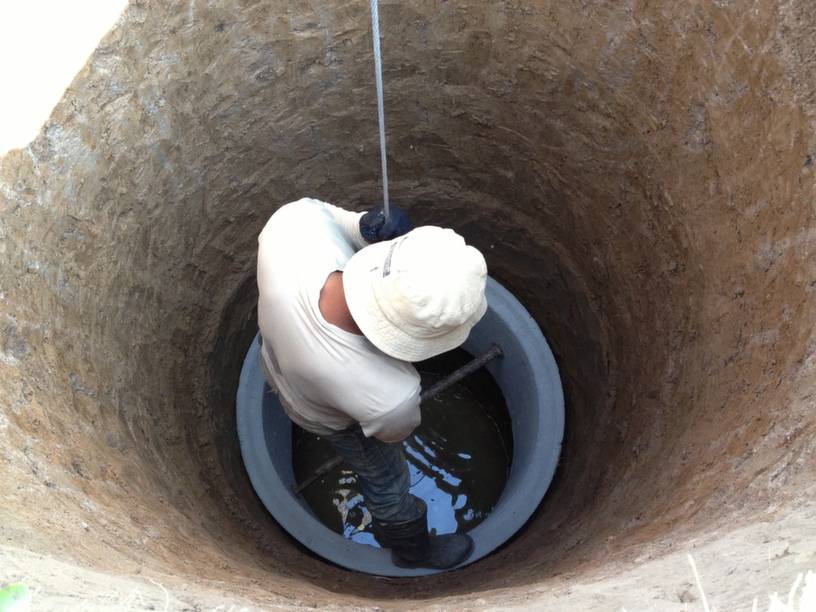

Сначала копают шахту до водоносного слоя, потом в нее ставят кольца

Техника выемки грунта тут такая же: пока позволяет глубина, его просто выбрасывают лопатой. Потом ставят треногу и ворот и поднимают в ведрах. После установки колец промежуток между стенками шахты и кольца засыпается и трамбуется. Верхние несколько колец можно при этом герметизировать снаружи (битумной пропиткой, например или другой обмазочной гидроизоляцией).

При работе также необходим контроль вертикальности стен, но он в определенных пределах может корректироваться. Способ контроля аналогичен — отвес, привязанный к бруску и спущенный в шахту.

Достоинства этого метода:

Шахта более широкая, работать в ней удобнее, что позволяет делать более глубокие колодцы.
Можно сделать наружную герметизацию нескольких верхних колец, что минимизирует возможность попадание самых загрязненных вод.

Недостатков больше:

Сложно проконтролировать герметичность стыка колец: в шахте во время установки находится запрещено. Ворочать в ней уже установленное кольцо невозможно. Оно весит сотни килограммов.
Можно пропустить момент, и шахта осыпется.
Плотность засыпки промежутка между стенкой шахты и кольцами остается меньше, чем «родной» грунт. В результате талые и дождевые воды будут просачиваться вглубь, где через щели попадут внутрь. Чтобы этого избежать, делают вокруг колодца защитный круг из водонепроницаемого материала (гидроизоляционная мембрана) с уклоном от стенок колодца.

Поиск воды алюминиевыми или лозовыми рамками

На еще двух методиках индикации влаги остановимся более подробно, описав пошаговую технологию поиска воды под землей на участке.

Итак, как найти место для колодца с помощью алюминиевых рамок:

Приготовить два фрагмента алюминиевой проволоки по 40 см и загнуть одну часть длиной 15 см под прямым углом.
Вставить их в полую трубку, которую лучше всего вырезать из бузины, удалив сердцевину.
Убедиться, что проволока свободно проворачивается в трубке.
Взять в каждую руку по трубке и медленно пройти по участку. Концы проволоки следует развернуть влево и вправо. Когда прибор находит водоносную жилу, то проволоки сходятся к середине. В случае если вода проходит слева или справа – концы проволоки повернутся именно в эту сторону. Стоит только миновать водоносную жилу – проволока снова развернется в разные стороны.
Заметив место смыкания алюминия, нужно пройти еще раз, но выбрать направление, перпендикулярное предыдущему. Если место смыкания подтвердится, можно начинать копать там колодец.

Определение влаги на участке с помощью лозы:

Необходимо вырезать из лозы ветку, на одном стволе которой имеется две развилки, расположенные под углом 150º друг к дружке.
Тщательно высушить ветку.
Взять концы веток в обе руки таким образом, чтобы ствол располагался посередине и был направлен вверх.
Пройти по участку. Воду стоит искать там, где ствол наклонится к земле.

Не каждый человек умеет правильно обращаться с лозой, поэтому лозоходство – это навык единиц. Самые точные сведения можно получить, используя рамку:

утром с 6 до 7 часов;
после обеда с 4-х до 5 часов;
вечером с 8 до 9 часов;
ночью с 12 до 1 часа.

Алюминий с лозой подают сигнал о том, что в почве имеется жидкость. Однако, это может и верховодка, не годящаяся для колодца. Поэтому обнаружив зоны с повышенной влажностью, следует провести предварительное бурение, чтобы выяснить, насколько глубоко находится пригодный водоносный слой.

И не стоит даже думать, чтобы найти старый колодец, который возможно был уже на этой территории. Подземные русла воды в процессе времени меняются. Поэтому лучше самостоятельно определить новое подходящее место. Вооружившись полученной информацией, можете приступать к поискам. Если вода на вашем участке есть, вы ее обязательно найдете.

Редакция santehnikportal.ru подсказала 10 методов, как найти воду на участке для колодца, основываясь на наблюдениях за природой и животными, на физических явлениях и научных технологиях. Самым эффективным, но и трудоемким, способом является разведочное бурение. При этом, если вы ищите залежи влаги на участке для копки колодца, нужно иметь представление о расположении водоносных слоев в грунте и о влиянии глубины залегания на качество воды.

Лучшее время когда копать колодец

Уровень грунтовых вод изменяется в течение года. Колебания глубины залегания жидкости достигают 2 м. Наиболее подходящий для строительства колодца сезон — после продолжительной засухи в конце лета или во второй половине зимы, когда поступление осадков в почву минимально. Наполнение подземных источников уменьшается естественным образом.

Если копать колодец своими руками после дождей или в межсезонье, не исключено, что вода уйдет через пару месяцев и шахта опустеет.

Время для копания выбирают в зависимости от типа грунта. Глинистые почвы с приходом зимы промерзают, вода в капиллярах превращается в лед. Такую землю очень трудно продолбить, ее легче обрабатывать в теплое время года. Пески и супеси остаются рыхлыми несмотря на морозы. Колодец можно копать и летом, и зимой.

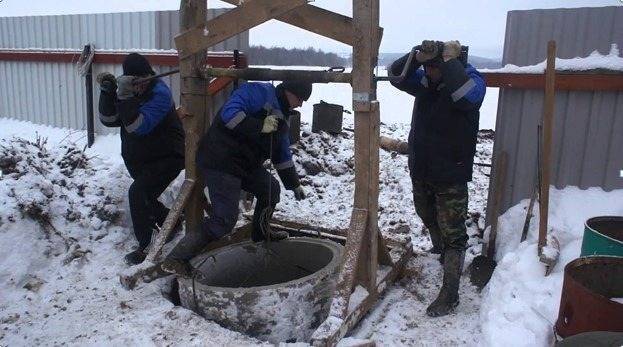

Монтаж колец зимой

Если возникли трудности при снятии верхнего замерзшего слоя почвы, для этих работ можно привлечь специализированную технику. Ниже глубины промерзания, достигающей в европейской части страны 0,7-1,2 м, пески уже достаточно рыхлые и доступные для обработки.

Еще один довод в пользу зимнего устройства колодца — расценки на земляные работы. Они существенно ниже, чем летом, когда спрос возрастает.

Бригада из трех человек выкапывает шахту за 3-4 дня. Она располагает оборудованием и налаженной технологией. Если работать в одиночку, времени потребуется гораздо больше. Иногда это недели или даже месяцы — нужно выбрать несколько кубов породы. Работы усложняются из-за осадков, размыва почвы и возможных обрушений стенок. Необходимо устраивать сооружение правильным способом, чтобы не пришлось заново чистить дно и вынимать десятки ведер обсыпавшегося грунта.

Строительство колодца

Выполнению работ по выкапыванию колодца своими руками всегда выполнять с напарником. Один из работников, который будет работать внутри шахты, а другой будет на поверхности поднимать емкость с грунтом. Для подъема емкости с землей необходимо установить треногу с талью или лебедку. Это облегчит выполнение всех видов работ. Желательно придерживаться следующих требований по технике безопасности:

Работник, который будет находиться в середине шахты, должен быть защищен каской.
Все канаты и веревки должны быть надежными и проверены на прочность.
Если работник, который находится в шахте на большой глубине, почувствует недомогание, то необходимо определить загазованность с помощью свечки. Если свечка гаснет, то нужно ликвидировать загазованность. Это лучше всего сделать с помощью вентилятора.

В связи с тем, что все работы будут проводиться вами вручную, необходимо иметь такой инструмент:

большую и малую лопаты;
несколько ведер;
прочную цепь;
треногу и подъемное устройство;
лестницу веревочную.

Во время проведения работ необходимо каждый день испытывать на прочность веревки. Обязательно ежедневно проверять прочность всех креплений и деталей, которые обеспечивают подъем грунта. В середине шахты сыро и холодно, поэтому нужно иметь соответствующую теплую и удобную одежду, а также периодически выходить на поверхность для отдыха. Размеры копаемой шахты своими руками будут зависеть от того, какого диаметра кольца выбраны. Желательно выбирать размеры бетонных колец с внутренним диаметром – 1 м.

Это оптимальный вариант, с которым можно легко справиться без дополнительных специальных подъемных средств. Высоту колец выбирайте, исходя из ваших физических возможностей и дополнительных помощников.

Перед тем как приступить к непосредственной копке колодезя своими руками, сначала делают разметку участка и затем приступают к копке шахты.

Когда глубина выкопанной шахты будет равна 0.5 – 1м, то нужно установить внутрь первое бетонное кольцо. После этого нужно выкапывать грунт на дне шахты, устанавливая сверху кольца, которые сами будут опускаться благодаря собственному весу.

Кольца нужно устанавливать ровно по диаметру, закрепляя их металлическими скобами. Это нужно делать до момента открытия водоносного пласта. Такой вариант является самым безопасным. Иногда поступают и по-другому: вначале выкапывают шахту, а уже после этого устанавливают кольца внутрь.

При такой технологии грунт может обрушиться внутрь на того работника, который находится внутри шахты, Это опасно для его жизни.

Когда появится вода на дне шахты, то она будет мутной и грязной. Не следует пугаться этого. После того как будет установлен фильтр, вода начнет постепенно очищаться, и станет пригодной для питья.

Перед установкой фильтра всю воду, которая будет находиться на дне шахты, нужно удалить. Затем выкапывают еще слой грунта, углубляясь не более чем на 20 см, удаляют всю грязь и выравнивают дно. На дно выкопанного колодца нужно насыпать слой речного крупнозернистого песка не менее 30 см, далее сверху нужно положить слой гравия или мелкого щебня. Толщина слоя должна быть примерно 20–25 см.

Заключительным этапом будет засыпание сверху крупного гравия слоем не более 20 см. Перед употреблением гравия его промывают в слабом растворе хлорной извести и в воде. Если на дне шахты будет большой приток воды, то вначале нужно соорудить из досок пол с отверстиями, и на него уложить фильтр.

Далее, воду из колодца необходимо несколько раз выкачивать в течение двух недель. Эта вода годится для использования в различных технических целях. После проведения этих работ вода постепенно станет чистой и прозрачной. Эту воду желательно сдать на анализ в лабораторию, чтобы быть полностью уверенным в ее безопасности. Если поблизости у ваших соседей есть колодец, то воду на анализ можно и не сдавать.

Есть много информации в интернете о том, как соорудить колодец своими руками. В видео ниже показан весь процесс копки колодца своими руками. Видео также демонстрирует всю технологию установки больших колец с замками.

Этапы работы

Сам по себе процесс сооружения и оформления колодца на даче представляется довольно сложным мероприятием. Поэтому в целях облегчения и ускорения работ лучше всего заниматься этим не в одиночку, а с помощниками.

Котлован

После того, как вы определитесь, как обустроить колодец на даче, и вами будет выбрано подходящее место для него, начинайте рыть яму. Эту операцию выполняет один человек, а его помощник располагается наверху, поднимая на поверхность грунт, перевозя его на место отвала земли и опуская вниз материалы.

На начальном этапе яму роют на глубину одного кольца. Затем в неё укладывают это кольцо, убирают по периметру весь грунт и кольцо постепенно заглубляют. Когда первое кольцо сравняется с землей, переходят к установке второго.

Остальные кольца устанавливают по той же схеме, в результате должна получиться постоянно поднимающаяся шахтная колонна. Вследствие давления веса бетона колонна начнет скользить вниз на глубину, на которую был убран грунт из-под первого кольца.

Определить момент, когда конструкция достигнет водоносного слоя, довольно просто. Температура в яме начнет резко падать, а влажность лежащего в основании грунта заметно повысится.

Этому этапу строительства нужно уделить особое внимание, ведь от него зависит устойчивость и срок службы конструкции. Возводя колодец, необходимо оперативно извлекать мокрый грунт, для чего может потребоваться мощный грязевой насос

Но если его не окажется, то по достижении конструкции водоносного слоя необходимо проявить всю свою сноровку и копать колодец очень быстро ещё на дополнительные 4 метра в глубину.

На дно необходимо уложить фильтр, в качестве которого подойдет обычный гравий. Его нужно размещать слоем 30 см. Гравий используют для устранения щелей, возникших между грунтом и кольцами. Размещенное с краю кольцо так и останется лежать на поверхности.

Для многих землевладельцев актуальной является проблема протекания в колодец верховодных вод. В ее решении может помочь льняной канатик, который укладывают между кольцами. При этом нужно не забыть и о стыках колец, которые цементируют. Непосредственно на поверхности колодца по его периметру укладывают глиняный замок. Влажную глину, которая была извлечена из ямы во время рытья колодца, рассыпают вокруг него и утрамбовывают при помощи бревна.

После того как внутри появится вода, ее начинают выкачивать насосом до тех пор, пока она не станет чистой и прозрачной.

Отмостки

Отмостки являются обязательным элементом колодца, не изготовив которые, нельзя заниматься оформлением. Они необходимы для обеспечения защиты конструкции от проникновения внутрь загрязнённых верховых и талых вод. Также колодец, имеющий отмостки, имеет более привлекательный вид и обеспечивает больше удобства для набора воды.

Начинать выполнять работу по установке отмостков следует не ранее, чем через год с момента завершения строительства.

Отмостка для колодца может быть выполнена из глины или бетона.

Это элемент конструкции должен иметь толщину 20-30 см, а ширину — 1,2-2,5 м.

Фактически отмостка из глины представляет собой утрамбованный слой глины, которая уложена в выемку определенного размера.

Но при этом нужно упомянуть об одном важном недостатке этого элемента — если на поверхность слоя попадёт вода, то там появится липкая грязь. А это означает, что в скором времени придется нести дополнительные расходы на покрытие защитным материалом

Сам процесс изготовления бетонной отмостки выглядит следующим образом: первой укладывают подушку из гравия, на которую затем можно установить опалубку, которую заливают бетоном. Чтобы продлить срок службы отмостки, можно дополнительно использовать арматурную сетку, которую укладывают в опалубку.

При изготовлении бетонной отмостки необходимо в обязательном порядке провести работы по гидроизоляции внешних стенок сооружения. Это поможет предотвратить жесткое сцепление последнего кольца с застывшей поверхностью отмостки.

Крыша

Переходя к сооружению крыши, в первую очередь, следует заняться изготовлением строительных стропильных ферм. Они являют собой жесткую конструкцию, к которой устанавливается обрешетка. В качестве материала для неё можно использовать прочную доску толщиной 3 см, длиной 180 см или по высоте крыши. Также в обязательном порядке должны быть установлены ригеля и укосины, для которых рекомендуется брать доски 2,5 см.

В процессе обустройства колодца на дачном участке в качестве кровельного материала можно использовать любой. Это может быть доска, рубероид, металлические листы и др.

Строительства оголовка

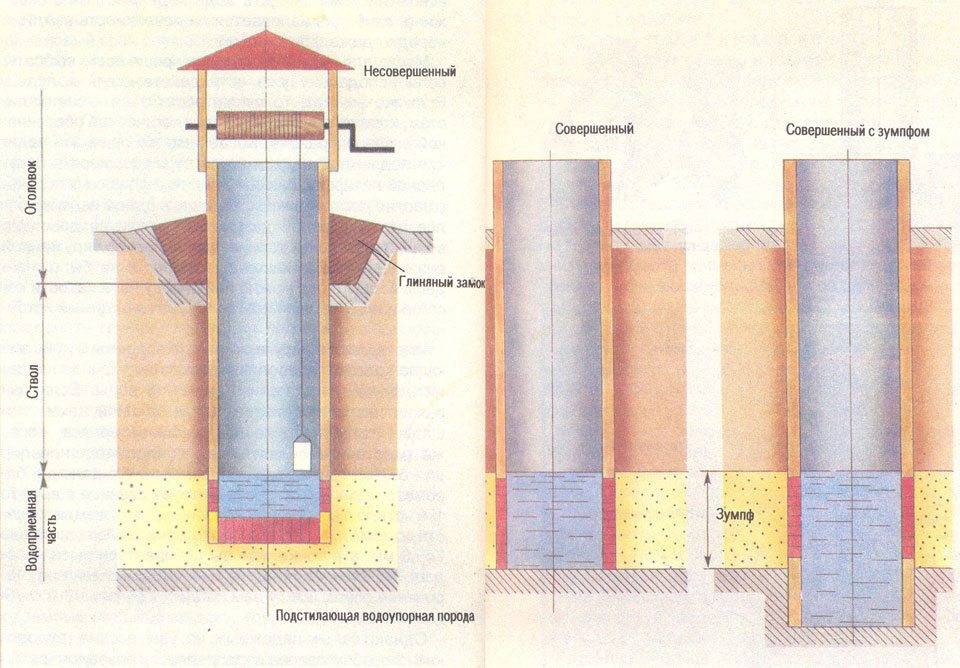

Оголовок – это надземная, иногда декоративная, часть колодца, которая выступает над землей на 60-80 см. Соорудить его можно из того же материала, что и сам колодец – из бетонного кольца, кирпича или дерева. Сам оголовок обязательно должен иметь крышу и створки, закрывающие шахту, которые будут предохранять его от попадания мусора и насекомых.

Оголовок колодца из кирпича (слева) и из бетона (справа) Важно! Декоративную отделку оголовка необходимо производить через 10-12 месяцев после строительства колодца, так как возможно оседание грунта. Если к устройству оголовка подойти творчески, то можно организовать декоративную отделку – в виде деревянного сруба или купить декоративный «домик»

Выбираем место для колодца

Для того, чтобы выбрать правильно место для колодца на вашем участке – нужно просто последить за природой. Как правило, водоносные слои подходят близко к тем местам, где имеется густая и высокая трава, где утром наблюдается обильная роса, а вечерами собирается туман. Существует и довольно экзотический народный выбор места для колодца, например, использование маятника или исследование с помощью лозы.

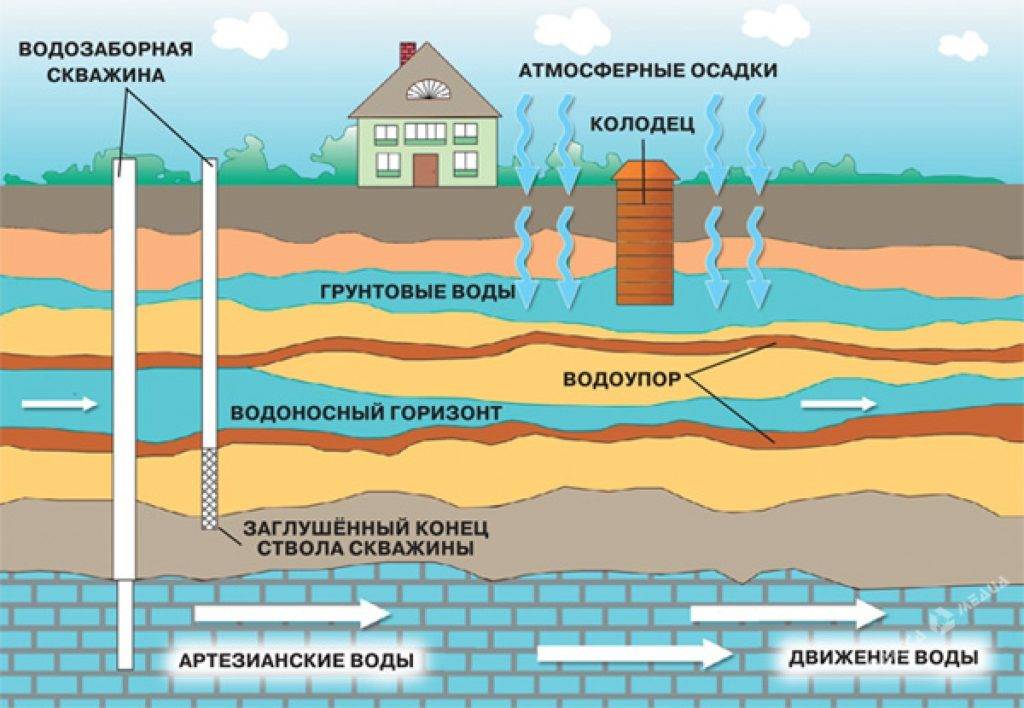

водоносный слой

Самым простым способом определения наличия водоносного слоя будет проверка наличия колодца у соседей. Водоносные слои обычно простираются на несколько квадратных километров и риск ошибиться в таком случае минимальный. Но при выборе места под колодец «в чистом поле» предварительно все-таки лучше пробурить разведывательную скважину.

Но при выборе места для расположения надо решить, что выбрать скважину или колодец

Но также важно учитывать и санитарные правила. Колодец на вашем участке должен размещаться на максимальном удалении от потенциальных источников загрязнения, таких как мусорная свалка или выгребная яма
