Обустройство фундамента
Сейчас в интернете можно найти много чертежей, фото, схем постройки фундамента под обкладку печи в бане кирпичом. Что представляет собой это сооружение?
Фундамент выполняется в виде четырехугольного колодца, высота которого равняется высоте печи. Для закрытия металлических стенок используют сплошную, или кладку с окошками, через которые не только забрасывают топливо, но и усиливается вентиляция вокруг нагревающейся поверхности.
По подсчетам специалистов, деревянные балки для пола способны выдержать до 650-700 кг нагрузки. Хотя практически, не рекомендуется давать нагрузку, больше чем 400 кг на 1 м². Поэтому, желательно еще усилить существующий каркас железной конструкцией из уголка (50 мм), или сваями винтового характера, при условии, что на экран пойдет примерно 180-200 кирпичей весом по 3,5 кг.
Алгоритм постройки фундамента
- Вырезать в полу (если он уже смонтирован) определенного размера квадрат, вырыть котлован глубиной примерно 35-45 см.
- Засыпать дно щебнем крупной фракции, уложить гидроизоляцию, установить опалубку.
- Разместить в каркасе фундамента куски арматуры, нанести необходимое количество мастичной гидроизоляции, залить конструкцию бетоном примерно на 15-20 см выше грунта.
- Вывести обычным кирпичом «подушку» на уровень пола, на которой будет размещена печь и обкладка.
- Подождать около 3-ех недель, пока бетон будет давать усадку, после чего уложить теплоизоляцию, стальной лист (толщина 3-5 мм) под печь.
Подготовка раствора

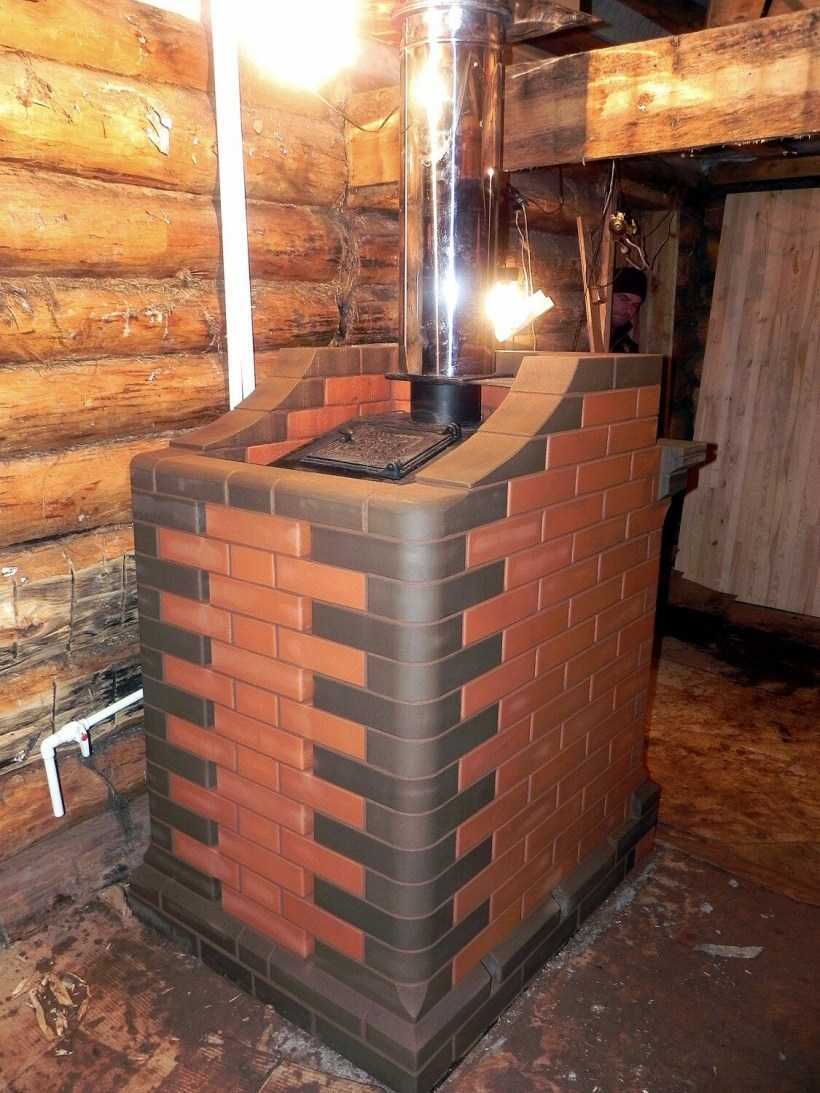

Для того, чтобы качественно обложить железную печь в бане лучше всего пользоваться классическим глиняно-песчаным раствором. Можно к нему добавить небольшое количество (примерно шестую часть) цемента марки 400. Этот ингредиент способен только усилить целую конструкцию, поскольку температура будущего экрана не будет достаточно высокой.
Поскольку глины требуется немного, то лучше всего ее купить в магазине стройматериалов. Для сельских жителей такой проблемы, как приобретение глины, не должно существовать.
Для подготовки раствора, необходимо взять просеянный песок и смешать с глиной в равных соотношениях. Воду добавлять постепенно, чтобы получилась густая смесь, которая могла бы легко соскользнуть з мастерка.
Какие еще материалы используют для обкладки печи в бане

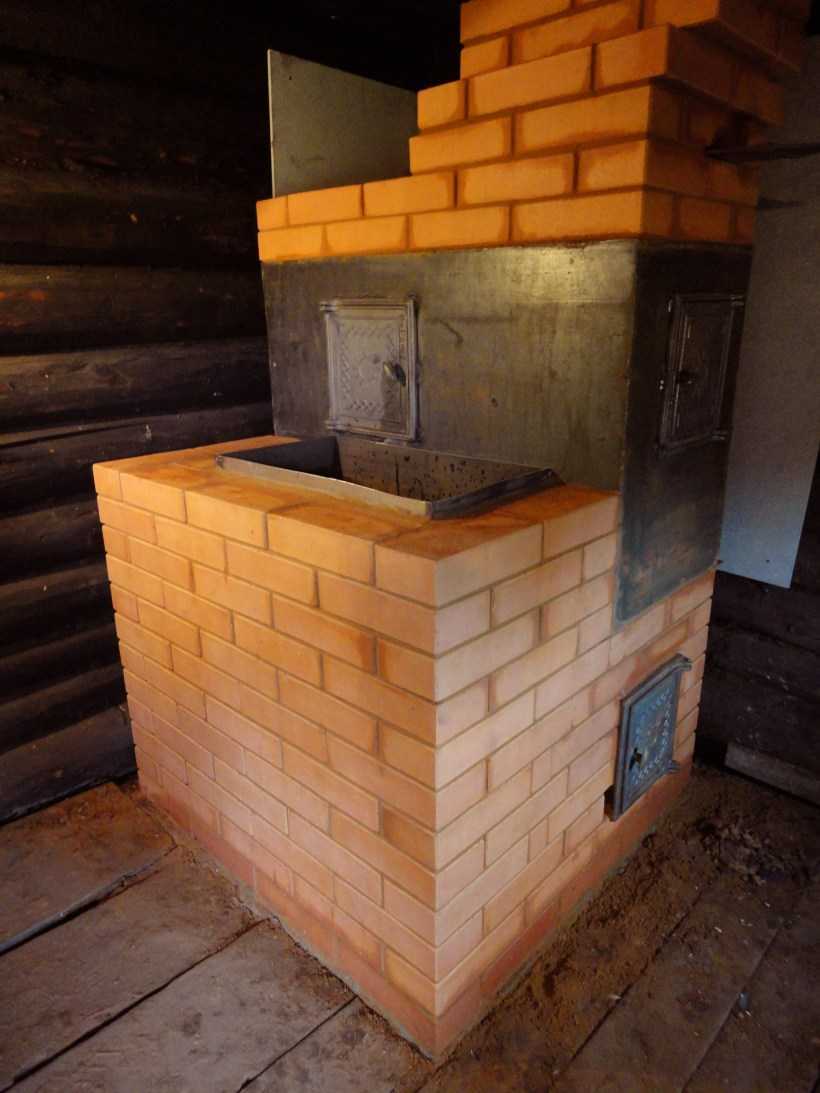

Оказывается, что не только кирпичом можно обкладывать банные печи. Замечательным заменителем являются гранитные или мраморные плиты. Они также хорошо переносят температурные перепады, обладают большой массой и высокой теплопроводимостью. Кроме того, такая отделка придаст банному помещению необычно красивый и неповторимый вид. Позволить себе такую роскошь может не каждый, с финансовой точки зрения. Но если у вас сохранились какие-то остатки, то можно их использовать для сооружения печной перегородки.
Правда, с монтажом таких плит немного сложнее, в сравнении с кирпичной кладкой. Для обеспечения красивого вида обложенной печки, необходимо, чтобы работы выполнял специалист. По крайней мере, нужно хозяину хотя бы посоветоваться с таким человеком.
Также для обустройства теплового экрана используют минеритовые плиты. С их помощью стенка монтируется значительно проще и быстрее, даже в сравнении с кладкой, и способна выдерживать температуры 360-400⁰С. Но теплоемкость этого материала – невысокая, поэтому его можно использовать в качестве хорошей перегородки, которая не сможет накопить тепла.
Монтаж дымоотводной трубы
Как сложить печь с дымоотводной трубой после завершения возведения кирпичных стен? Руководство по возведению печи предусматривает предварительный выбор трубы, которая по типу и функциональным особенностям должна соответствовать конструкции будущей печи. Для облегченной конструкции рекомендуется выбирать небольшую трубу из легкого и жаростойкого материала.
При выборе стоит учитывать подходящую толщину стенок дымоотводной трубы, которая не может быть меньше чем ½ толщины кирпича. Аналогичного размера должен быть и диаметр проходов для дымоотводной трубы.
По длине верхняя часть трубы, расположенная над крышей, не должна быть меньше 55 см. Для обустройства дымоотводного канала применяется соединительный раствор на основе цемента или извести. Глиняно-песчаная смесь не подходит для проведения подобных работ, поскольку под воздействием атмосферных осадков она будет быстро вымываться и образовывать конденсат на внутренних стенках трубы.
Дымоотводная труба с минимальным количеством изгибов должна иметь общую длину не менее 5 метров. Готовая конструкция может оснащаться специальной заслонкой-шибером.
Приготовление раствора
Для формирования топочной части лучше использовать готовую смесь. Остальную кладку следует осуществлять на основе раствора, изготовленного из песка и глины в пропорциях 1: 2.
Песок должен быть заранее просеян, он может быть речным или карьерным.
Добыча глины осуществляется в карьерах на глубине от 2 м. Ее необходимо замочить в чистой воде до однородного состояния, перемещать, размять комки. На следующие сутки данный раствор процеживается и протирается через сито. В последний момент сюда вносится песок, разбавленный жидкостью.

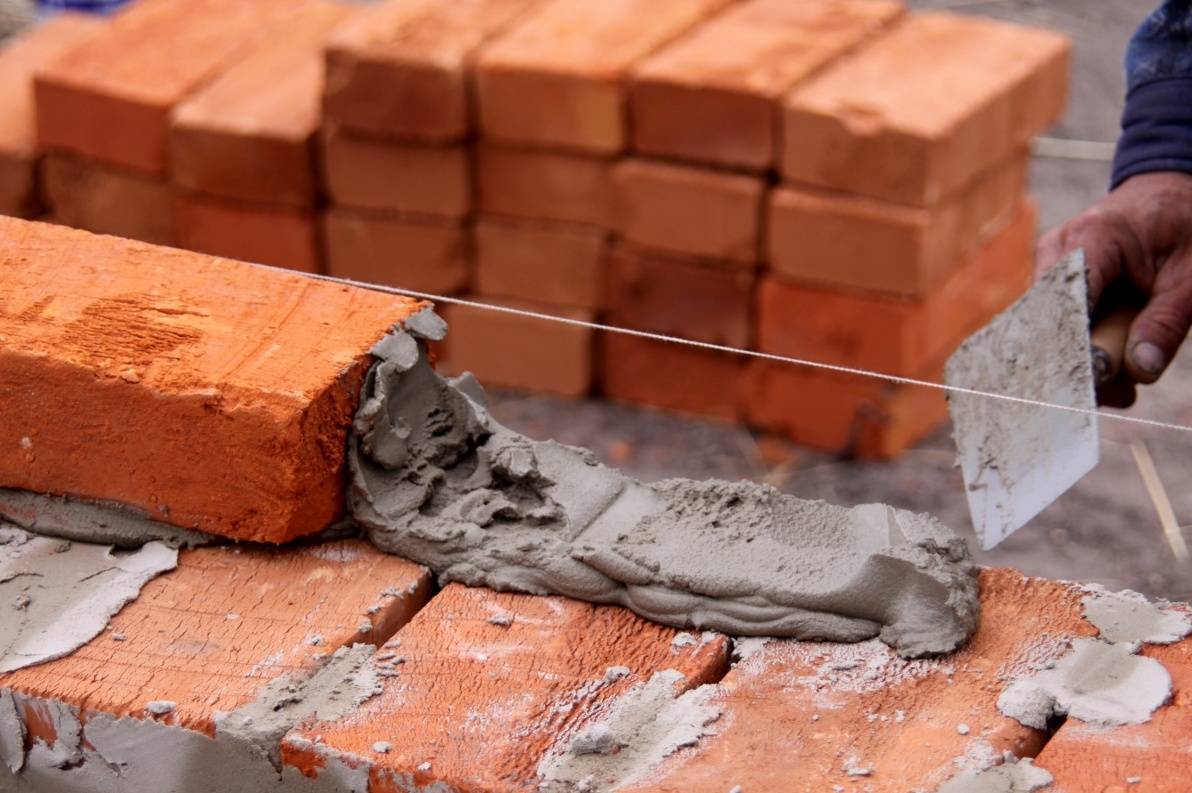

Процесс кирпичной кладки
Также можно использовать палочку. Ее необходимо обмакнуть в смесь. Слой в 2 мм говорит о норме. Если его толщина меньше, то требуется больше глины, в ином случае — песка.
Процесс возведения кирпичной конструкции
Он производится в следующем порядке:
Определение места под фундамент и формирование основания под него
Важно: Фундамент печи должен отступать от площадки, но их размеры должны совпадать. Котлован под основание печи выкапывается на глубину 0,6 м, внизу он расширяется на величину 0,1-0,15 м
Это необходимо для формирования его дополнительной устойчивости по отношению к грунтовым подвижкам. Далее расширенная часть котлована присыпается песком и утрамбовывается.
На глубину 0,1 м насыпается щебень. Формируется деревянная опалубка с сеткой из стальных стержней, скрепленных между собой проволокой. Размер каждой ее ячейки составляет 0,15х0,15 м. Важно: От сетки до стен и дна котлована должно выдерживаться расстояние около 0,05 м.
Подготовка бетонного раствора с использованием воды, щебня, песка и цемента марки М-400. Эта смесь заливается в котлован. Для закрепления результата потребуется около 7 дней.
Далее опалубка демонтируется, а на место появившихся пустот насыпается гравий. Сверху в 2 слоя укладывается рубероид и заливается расплавленный битум. Начинается закладка первых кирпичей фундамента.
Фундамент под кирпичную печь
Перед началом кладки фиксируется отвес, по которому и будет далее ориентироваться мастер.

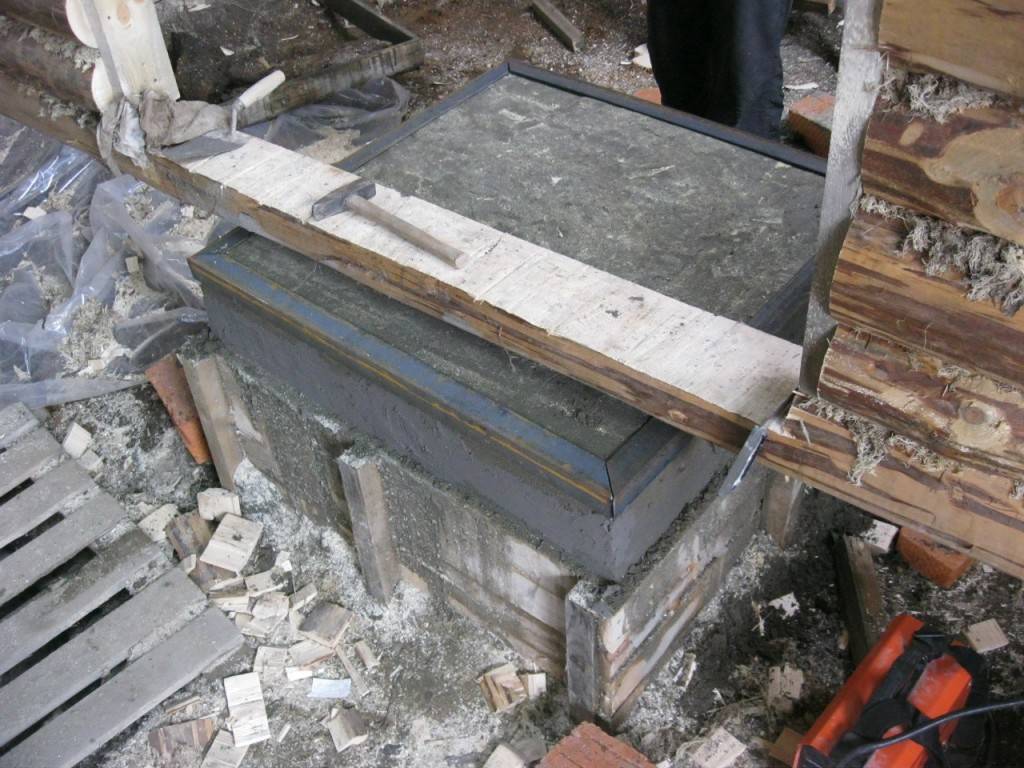

Заливка фундамента
Фундамент – это основа всей постройки. К нему предъявляют повышенные требования. Основание должно быть прочным и надежным, способным выдержать большой вес постройки.
Возведение фундамента производится по схеме.
- На основание наносят размеры. По углам вбивают колышки, на колья натягивают нитку для удобства ориентирования. Размер разметки соответствует габаритам печи.
- Подготавливают котлован. Глубина – 60-70 сантиметров, нижняя часть дополнительно расширена на 10 сантиметров в стороны. Форма ямы должна получиться трапециевидная.
- На дно засыпают слой песка толщиной 5-10 сантиметров. Поверх засыпают битый кирпич или щебень. Поверх также просыпают песком. Толщина слойки составляет примерно 25-30 сантиметров.
- Поверх утрамбованного кирпича с песком укладывают гидроизоляцию. Традиционно используют рубероид.
- По периметру котлована монтируют опалубку. В самом котловане устанавливают армирующую сетку.
- Опалубку заливают бетоном. При этом до верха оставляют 10-15 сантиметров. Они необходимы для выравнивания поверхности по уровню и укладки базового слоя кирпичей.
Фундаменту дают отстояться и схватиться. Этот период занимает от 5 до 7 дней, после чего опалубку убирают. Пустоты заполняют гравием. Поверх фундамента укладывают рубероид. Гидроизоляцию рекомендуют делать в два слоя для надежной защиты от протекания грунтовых вод.

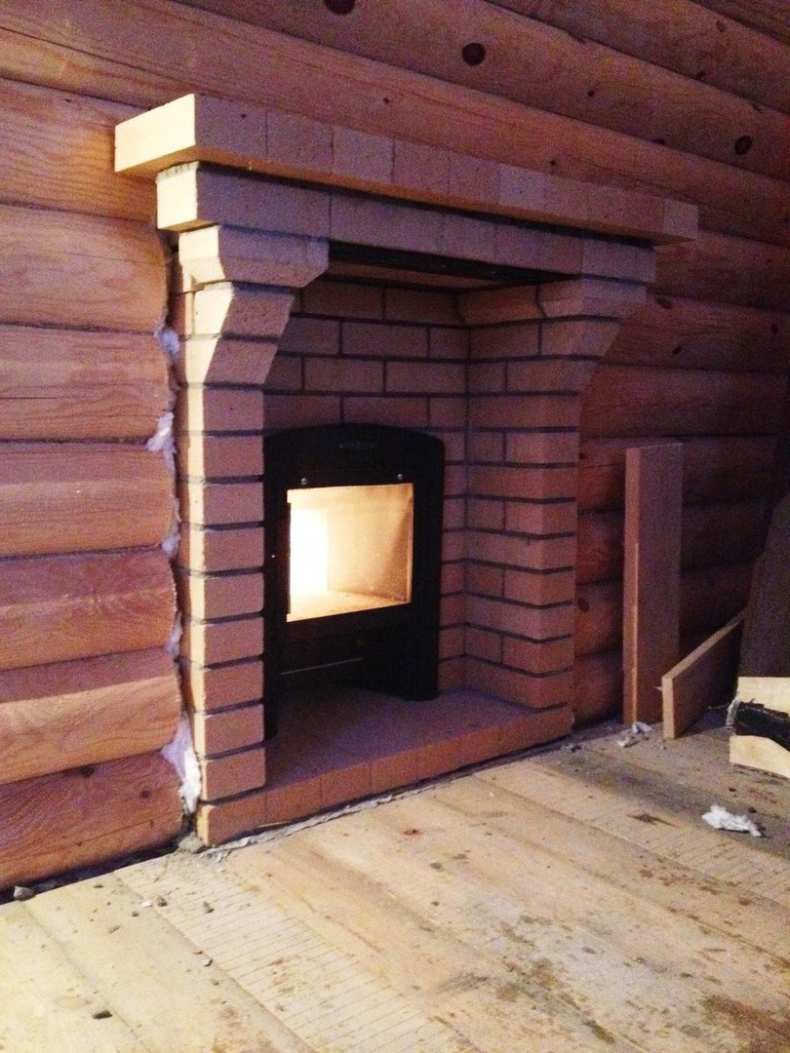

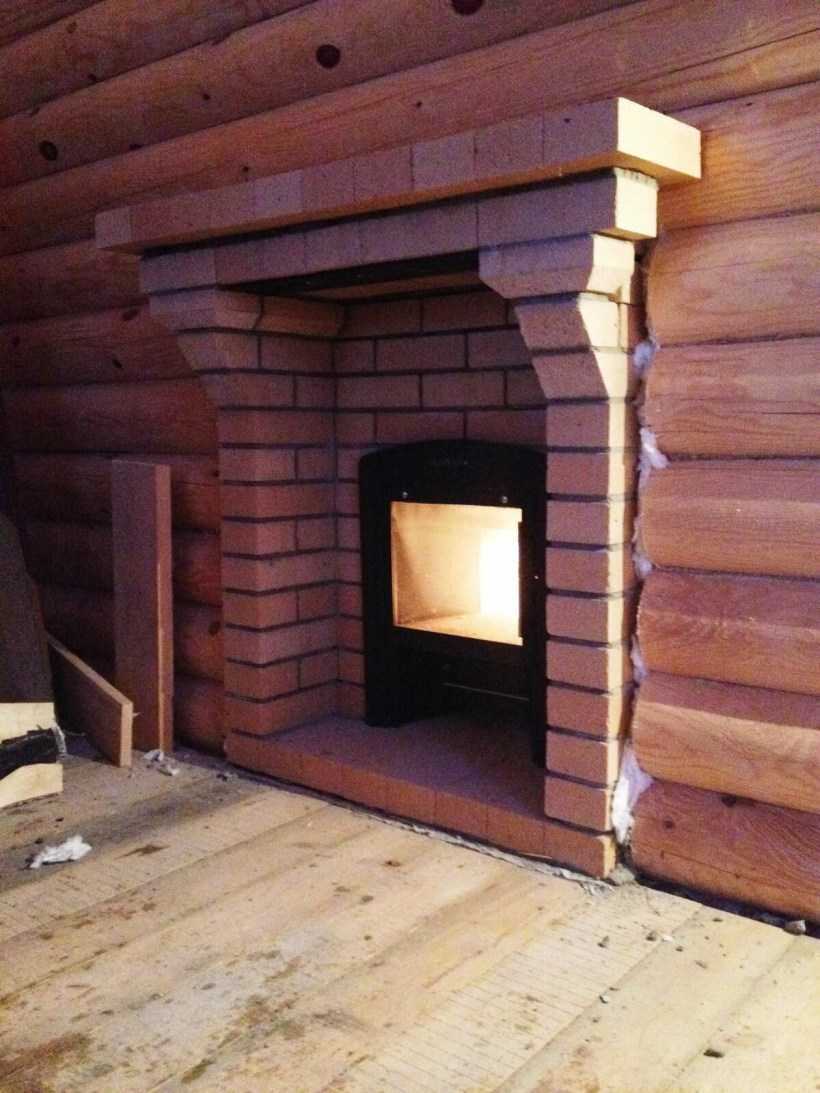

Выполнение кладки для печи с выносной топкой
Иногда бывают печи, в которых основная часть находится в парилке, а топка вынесена в предбанник или на улицу. В таком случае, облицовка выполняется немного по другой технологии.
- После определения печи и выполнения фундамента, выполняется проем для топки. Он должен превышать размеры топки на 25 см с каждой стороны.
- Устанавливается печь ровно, чтобы края топки не выступали за пределы. Поле установки можно приступать к выполнению изоляции. Изоляционные работы проводят с использованием базальтовым картоном, керамотканью, алюминиевой фольгой и листами минерита. Последний относится к самым современным изоляционным материалам, который при нагревании не выделяет токсичных микроэлементов в атмосферу. Базальтовый картон нарезается на широкие полосы и закрепляется с помощью степлера на стенах отверстия. Выступающие края аккуратно заворачиваются. Аналогичную процедуру проделывают с керамотканью, а затем и с фольгой.
- В двух листах минерита вырезают отверстия соответствующие по размерам топки и саморезами закрепляют их со стороны парной.
- Кирпич помещается в воду на полчаса. В это время готовится раствор. Работа начинается снаружи. Первый ряд укладывается в половину кирпича. Для формирования декоративного выступа последний кирпич укладывается поперек ряда. При выполнении второго ряда оставляют выступ для зольника, который обеспечит циркуляцию воздуха. При выполнении кладки выдерживают расстояние между ней и печью в 3 см, чтобы сохранить дольше целостность кладки, а также не допустить перегревания.
- После того, как кладки станет чуть выше топки, укладывают два стальных уголка. Они не должны соприкасаться с металлом. Затем выполнение кладки продолжается до нужной высоты.
- После того, как кладка выполнена, следует удалить выступающие края теплоизоляции, а образовавшиеся зазоры заполнить базальтовой ватой.
- Затем работы продолжаются уже внутри парной. Тип кладки зависит от выбора хозяина. Прежде, чем начать облицовку, устанавливают печь и проводят разметку расположения самой кладки.
Как видно, провести собственными силами облицовку печи кирпичом не так сложно, как может показаться с первого взгляда. Если знать, как правильно обложить железную печь в бане кирпичом, то вопросов не возникнет. Главное тщательно подготовиться и проводить все работы с соблюдением норм и правил.
Финишная отделка
Схватывание раствора может занять время, поэтому лучше 2-3 дня выждать. Финишная отделка заключается в очистке кирпича от раствора и придании ему равномерного оттенка.
Удаление излишков раствора удобнее делать дрелью с насадкой щёточного типа. Работа пыльная, а потому используйте респиратор и очки.
После очистки, на кирпичах могут сохраниться пятна неоднородного цвета. Чтобы выровнять оттенок, применяют раствор хозяйственного мыла с водой и жёсткую плотную щётку. После этого, кирпичную «шубу» промывают водой. Результат – красивый оттенок без пятен.
Первую топку после футеровки, выполняйте не спеша, давая возможность кирпичу постепенно впитать в себя, жар.
Вот, пожалуй, и всё. Думаю, что комфорт от обложенной печи, Вы ощутите сразу. Тепло станет более сбалансированным, а источник тепла порадует приятным видом и удовольствием от самостоятельной работы.
Цитата мудрости: Самое большое счастье в жизни — это уверенность, что тебя любят (Гюго Виктор Мари).
Виды топки
Топка бывает открытой (обычно у печей небольшого размера) и закрытой. Ее устройство влияет на особенности эксплуатации и характеристики получающегося пара.
Печь по-черному отличается отсутствием дымохода — дым оседает в помещении
Типы топки:
- По-черному – конструкция без дымохода. Это самый старый вариант топки. Его название связано с оседанием сажи и копоти на стенах помещения. Воздух получается задымленным. Единственный плюс – меньший расход дров, чем у других вариантов.
- По-серому – дымоход присутствует, но из-за его конфигурации часть сажи все же остается на внутренних стенках трубки. Это создает опасность возгорания с последующим переходом огня на само здание. Из-за этого за печью нужно следить до окончания прогорания дров.
- По-белому – конфигурация трубы способствует полному выведению дыма наружу. Камни в этих конструкциях закрыты дверкой из металла, открываемой только после полного прогорания дров.
Виды и особенности печей для бани из кирпича
Существует четыре вида кирпичных печей для бани. Некоторые из них морально устарели, другие пользуются спросом у ценителей и сегодня. Выражение «банька по-белому» или «по-черному» знакомы и не режут слух. А ведь есть еще банька «с плитой» или «по серому».
Бани «по-черному» были популярны в деревнях. Особенность – отсутствие дымохода. С одной стороны, это придавало атмосфере помещения незабываемый банный аромат, с другой накладывало ограничения при её использовании. Приходилось ждать пока полностью прогорят дрова и выветрится дым. Изюминка такой бани – сажа на стенах.
Печь для бани «по-белому» сейчас встречается наиболее часто
Печи, топящиеся «по-серому», это эволюция бань «по-черному». В конструкцию каменки добавился дымоход. Но и в этом случае огонь и дым контактирует с камнями. Следовательно, на них откладывается сажа и чтобы помыться придется дожидаться полного сгорания топлива.
«Баня с плитой» – интересное выражение, отражающая конструктивную особенность печи. В этой модели камни, бак с горячей водой не соприкасаются с открытым огнем, а лежат на двух раздельных чугунных плитах. Металлический бак для воды с трех сторон заключен в кирпичный кожух, сохраняющий его температуру.
Перечисленные варианты интересны в основном с исторической точки зрения. Сегодня найти любой из них нетривиальная задача. Чего нельзя сказать о бане «по-белому». Такая печь гарантирует в помещение чистоту и комфортное тепло. Нельзя сказать, что её постройка отличается простотой, но все же вполне реальна.
Преимущества керамического кирпича для печи в бане
Для обустройства теплового экрана подойдет красный полнотелый кирпич. Он выделяется широким выбором, декоративными свойствами и необходимыми качествами сохранения тепла и морозостойкости.
Даже если керамический кирпич не используется для кладки основной конструкции, его применяют для внешнего слоя. Благодаря его свойствам обеспечивается аккуратная облицовка. Это связано с тем, что производители уделяют много внимания внешней кромке. Она должна быть качественной, выдерживать воздействие влаги и других негативных факторов.
Поверхность не всегда бывает гладкой. Производители предлагают рифленые экземпляры. Также возможно окрашивание. Подобные кирпичи подходят и для наружных, и для внутренних работ. Также их применяют при проведении реставрации.
Также существует печной кирпич. Данный материал занимает промежуточное место между керамическим и шамотным кирпичом. У него меньшие качества по жаропрочности. Это дает изделию большую устойчивость к постоянному воздействию влаги, что характерно для бани.
Использование специализированного кирпича повышает прочность и продолжительность службы готовой конструкции. Значительно снижается вероятность растрескивания по внутренней или внешней стороне. Но поверхность остается шероховатой, поэтому внешний вид остается непривлекательным. Чтобы этого избежать, можно выложить один внешний ряд керамическим кирпичом.
Как правильно делать кладку печи
Кладка печи проводится в соответствии с разработанной на стадии проекта порядовкой.
Перед укладкой кирпичей на раствор, следует выложить их согласно плану насухо. Начав с одного из углов, следует подобрать кирпичи так, чтобы ширина зазоров между ними не превышала 5 мм.
После завершения сухой выкладки нужно точно определить место крыши для вывода печной трубы отвесом. Это избавит от проблем при изготовлении дымохода.
Укладку каждого ряда нужно заканчивать его проверкой на вертикальность и горизонтальность. Даже минимальные отклонения нужно корректировать.
Если сложить печь с зазорами и отклонениями, то эффективность прогрева и вентиляции может значительно снизиться.
Укладка пятого ряда

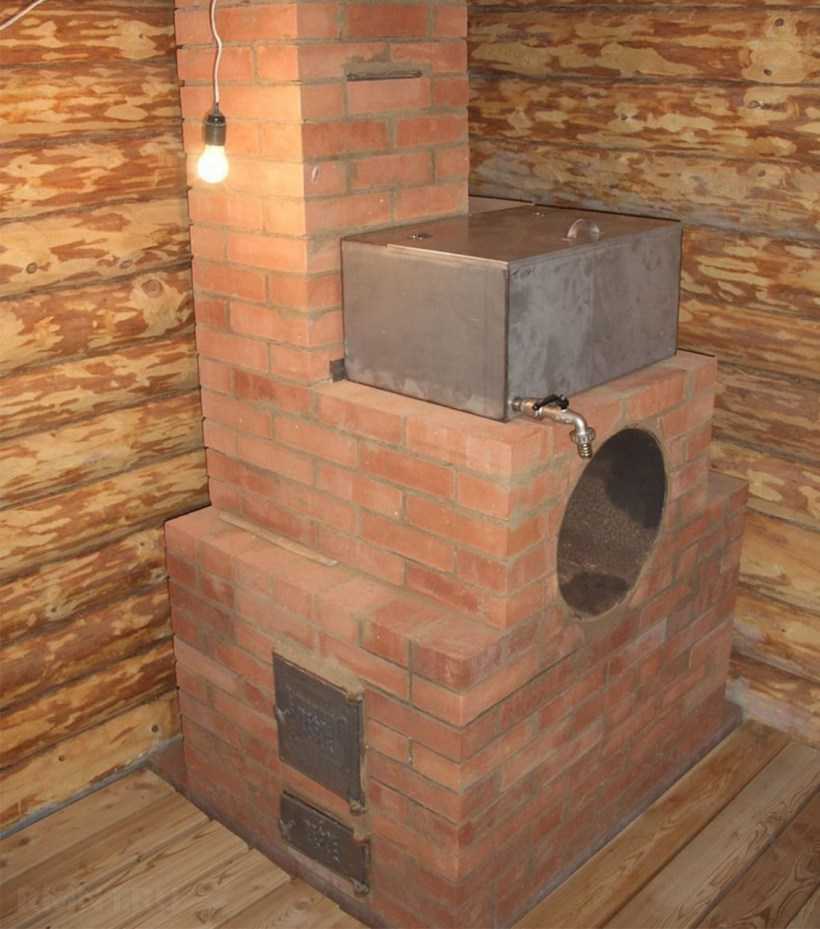

Если печь из кирпича для бани должна быть с баком, то на данном этапе возникнет небольшое затруднение. Два кирпича, расположенные у дымового канала возле задней стенки, могут из-за нестандартных размеров иметь между собой серьезные зазоры. Решить проблему, замазав отверстия глиной, не выйдет – она через некоторое время отпадет.
Впрочем, решение есть – оба кирпича сдвигаются на 3 см к поддувалу так, чтобы зазор между ними был минимальным. Третий же кирпич нужно заменить двумя кусками так, чтобы щели между ними предельно уменьшились. В итоге, сдвинув крайний левый брусок на 1,5 см вперед, можно полностью устранить все лишние щели.
Основные положения создания безопасного проекта печи для бани
Приступая к рассмотрению информации по обустройству и постройке банной печи, нужно изучить основы правил и положений техники безопасности, чтобы избежать в дальнейшем неприятных последствий, к которым может привести их нарушение.
- По традиционным правилам постройка печи производится около стены, которая противоположна, относительно полок в парилке. Проект печи создается таким образом, чтобы между нагревающимися частями готовой печи и сырьем, что формирует горение, соблюдалось расстояние порядка 30-40 сантиметров. Если же будет предусмотрена специальная защита из асбестового листа, то это расстояние можно сократить до 15-20 сантиметров.
- Между дымовытяжной трубой и перекрытием кровли, соприкасающимся с ней, нужно оставить зазор, который заполняется огнеупорным материалом. Для этой цели зачастую используется асбестовый шнур. Вышеупомянутый зазор с асбестовой изоляцией необходимо закрыть металлической фигурной накладкой.
- Чтобы обеспечить дополнительную защиту, пол перед топкой печи накрывается листом металла, толщина которого должна составлять не менее 10 мм. Этот лист будет обеспечивать дополнительную защиту от возгорания покрытия пола, если из топки случайно выпадут угольки.
Только после изучения основных правил безопасности, можно переходить к подготовке материалов и соответствующего инструмента.

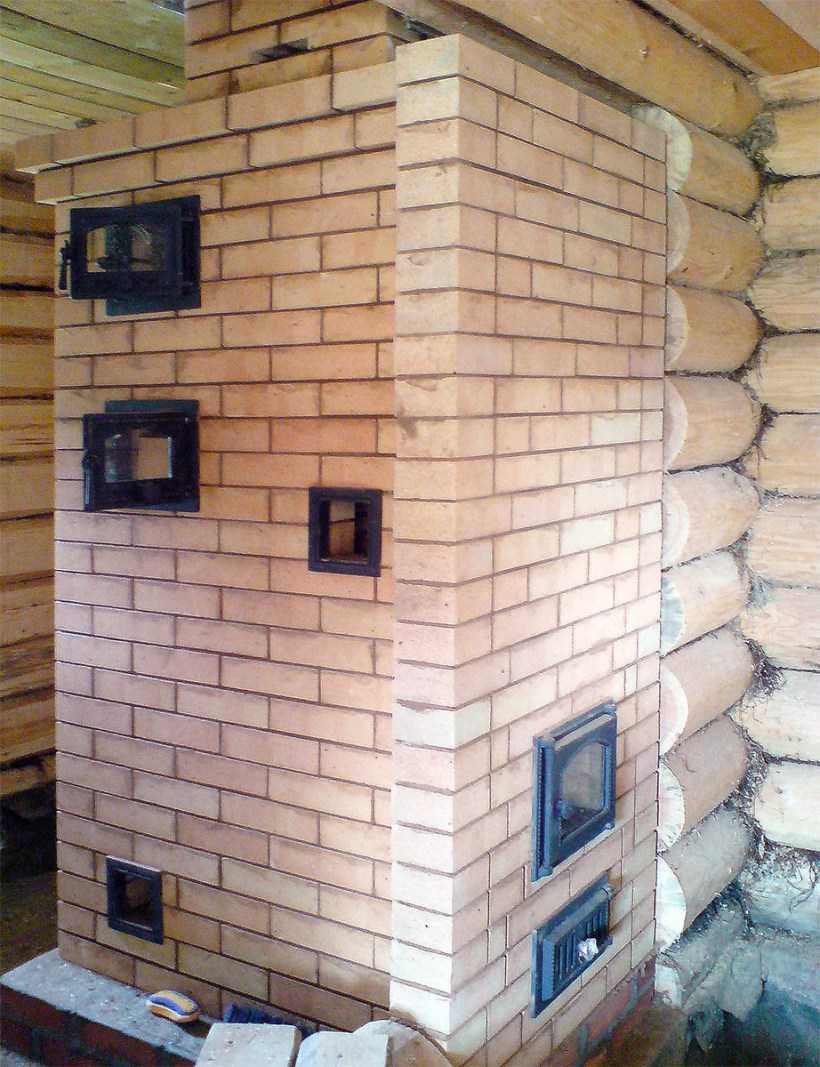

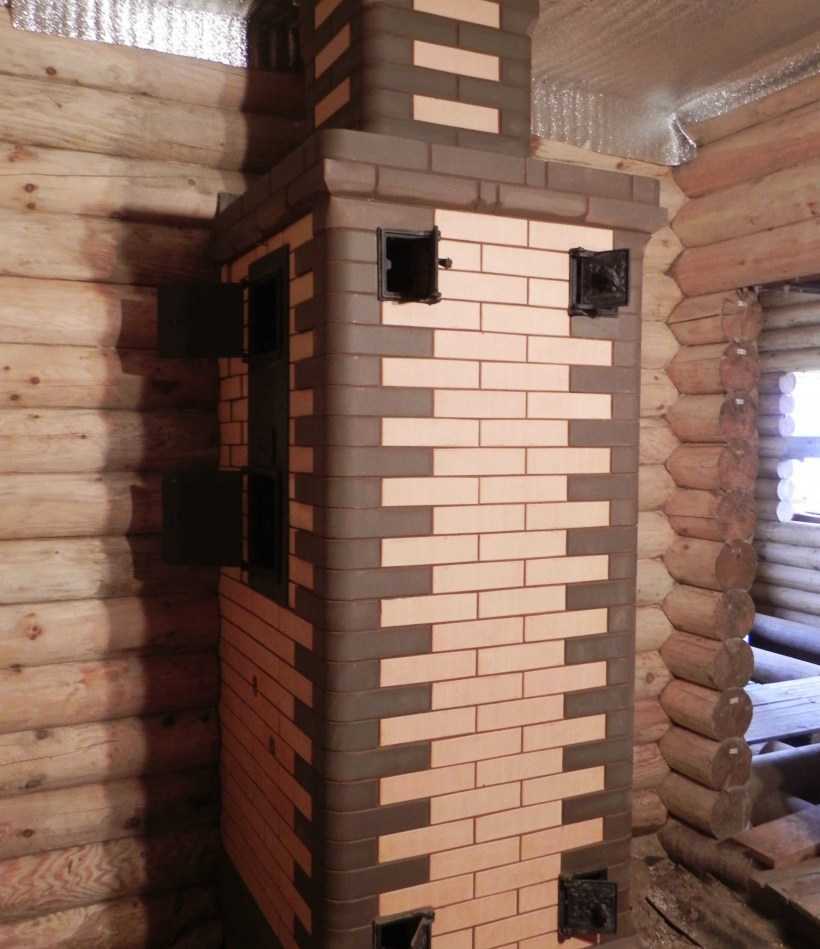

Возведение стен печи
Кладка кирпича производится согласно заранее подготовленной схеме. Инструкция, как сделать печь для бани из кирпича своими руками:
Из песка и шамотной глины готовится рабочий раствор. Особенностью кирпичных печей является использование неклассического цементного раствора, а огнеупорного состава.
Любая печь имеет четыре основных отсека: топка, зольная камера, бак для воды и дымоход. Для оптимальной работы следует предварительно пронумеровать рабочие кирпичи
Каким кирпичом обложить печь в бане, можно узнать у опытных печников.
Первый ряд материала укладывается без использования раствора.
При укладке дальнейших рядов прослойку между кирпичными рядами делают толщиной до 4мм.
Возведение внутренних перегородок ведут одновременно с кладкой наружных стен, чтобы видеть результат работы.
Каждый последующий ряд перекрывает предыдущий на 50 %, чтобы максимально укрепить места стыков.
Качество строения стен периодически проверяют при помощи строительного уровня.
Важно следить, чтобы к дымоходу была обращена гладкая сторона кирпича.
Для дверок топки и зольной камеры монтируют стальные полоски и пазы для металлической проволоки.
Для топки между нижним отделом и камерой укладывают стальной лист достаточной толщины. На данный лист будут в дальнейшем выкладываться камни для нагрева воздуха.
После окончания кладки стен монтируют массивные металлические дверцы для камер, используя поворотные крепежи на стыках.
Выбор кирпича для стен и топки
Каким кирпичом обложить печь?
Большая часть массива печи выкладывается из обыкновенного глиняного (красного) кирпича. Силикатный или пустотелый кирпич не годится.
Чаще всего, для оштукатуривания используется белый цвет. В народе фигурируют такие названия, как побелка печи, либо «печь по-белому». Если печь останется без отделки, нужно использовать кирпич вида М 200 и выше.
Качественный красный кирпич размером 25 × 12 × 6,5 смне имеет трещин. У него ровные углы, и масса – 3,2 – 3,5 кг. При постукивании молотком кирпич издает почти металлический звук, чистый и звонкий.
Внимание!Характеристики кирпича наиболее стабильны в одной его партии, поэтому нужно купить весь кирпич одновременно, не надеясь на его последующую докупку. Для футеровки (защитной внутренней облицовки) топки, используют шамотный кирпич марок ША, ШАК, ШБ, ШУСим подобный
Он устойчив к нагреванию и отличается хорошей теплопроводностью
Для футеровки (защитной внутренней облицовки) топки, используют шамотный кирпич марок ША, ШАК, ШБ, ШУСим подобный. Он устойчив к нагреванию и отличается хорошей теплопроводностью.
Покупка кирпича у предприятия-изготовителя исключит риск приобретения некачественного материала.
Выбор емкости для воды
Хороший выбор – емкость из нержавеющей стали. Недостатком такого бака считается его высокая цена.
Существенная характеристика емкости для бани – место его расположения. По расположению баки для воды делятся на следующии категории:
Выносные. Они могут быть установлены в любом месте бани. Нагрев воды происходит по мере ее движения во вмонтированном в печь змеевике, который соединен с емкостью медными или латунными трубамиВстроенные.
Такие баки встроены в конструкцию печи и нагреваются от прямого соприкосновения с пламенем. Их емкость ограничена размерами печиНатрубные. Они крепятся на патрубок дымоотвода, обеспечивая высокую скорость нагрева воды.
Для расчета емкости бака используйте норму 10 литров на человека.
Обустройство фундамента для кирпичной каменки
Качественное основание – залог надежной кирпичной каменки. Рекомендуется заливать фундамент с некоторым запасом, желательно, чтобы его площадь на 10 см превосходила габариты печи.
Чтобы печь была крепкой и надежной, важно правильно обустроить фундамент
По большому счету подготовка основания под печь практически ничем не отличается от обустройства ленточного фундамента:
- Колышками отмечаем размеры заливаемого основания (они зависят от габаритов каменки);
- Выкапываем траншею глубиной 0,5–0,6 м на дно которой засыпаем подушку из песка и щебня (отсева);
- Утрамбовав засыпанные материалы, укладываем на них слой гидроизоляции (рубероида или его аналога);
- По периметру котлована монтируем опалубку;
- Опускаем в яму армирующую сетку из металлических стержней. При этом оставляем зазор в 5 см между металлической конструкцией, стенами и дном котлована. Для этих целей можно использовать специальные фиксаторы или подставки;
- Заливаем бетон. Имейте в виду: поверхность бетонного куба выравниваем с помощью строительного уровня. Кроме того, нужно оставить промежуток в 15 см между заливкой и уровнем грунта – сюда ляжет стартовый ряд кирпичей.
Готовое основание в течение декады набирает прочность, после чего достраивается до конца. После удаления опалубки фундамент заливаем расплавленным битумом, по которому укладываем и разравниваем слой рубероида. Повторим эту процедуру два раза. В результате у нас получится двойной слой гидроизоляции.

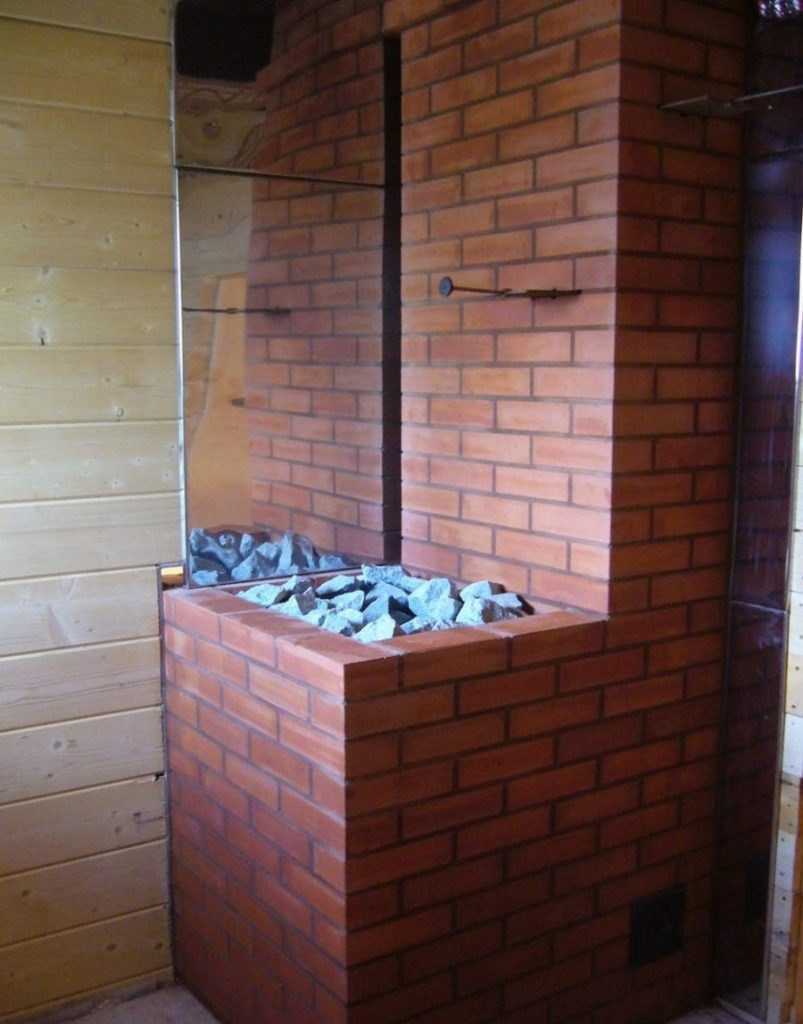

Печка постоянного нагрева с наружной каменкой
Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, столько будет необходимо.
Несколько по-другому устроены банные печи периодического нагрева. Их конструкция подразумевает отвод раскаленных газов непосредственно через каменку, с последующим их выходом в дымовую трубу. Камни при этом нагреваются до чрезвычайно высоких температур – до 1000 градусов. Однако после протапливания печи обязательно дожидаются полного прогорания топлива и выхода угарного газа – лишь после этого можно переходить к мытью. Чтобы каменка не остывала быстро и не давала тяжелого мокрого пара, ее обычно прикрывают или крышкой, или откидной дверцей.
По такой схеме обычно складывались классические русские банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.
Похожие материалы на нашем портале
Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.
Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.
Схемы таких простейших печек периодического действия будут рассмотрены ниже.
Нельзя не отметить, что существуют модели печек, которые объединяют достоинства и тех и других устройств. В них каменка разделена на две области – непроветриваемую, размещенную в специальном канале, через который проходят продукты сгорания, и открытую.
Печь для бани из трубы или старого баллона
Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.
Печь для бани из трубы
- Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
- На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
- Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
- После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.
Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.
Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.
Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.
Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.
- Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.
Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.
Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!
Требования безопасности к месту установки
По причине того, что печь из кирпича для дома устанавливается на фундамент, специально для нее залитый, необходимо подобрать место таким образом, чтобы не пришлось пилить потолочный и подпольные лаги. Отдельное основание, не связанное с фундаментом дома, требуется практически во всех случаях, даже если печь была спроектирована вместе с домом.
Исключение можно сделать только для некоторых видов печей, имеющих небольшой конструктивный вес. Так, например, низкая и широкая варочная печь из кирпича для дома, проекты которой предполагают использование минимальное количество материала, устанавливается только на теплоизоляцию.
Если пол стоит на лагах, неплохо перед установкой печи укрепить напольное покрытие с помощью дополнительных перемычек. В случае, если под домом заложен монолитный фундамент, то дополнительное основание выполнять необязательно, достаточно подложить подстилку и можно выкладывать кирпич.
Труба должна отстоять от конька крыши не менее чем на 1,5 м и быть его выше на 0,5 м.
Когда место будет определено, можно выложить на полу периметр из кирпичей для лучшего представления, как это будет выглядеть в будущем.
Как правило, печь из кирпича для дома, своими руками сложенная, используется в деревянных домах, установленных на ленточных или бутовых фундаментах. В этом случае требуется выполнение полноценного железобетонного или, если планируется печь на шанцах, ленточного забутованного основания.
После того как место, на котором будет стоять печь для дома из кирпича, определено, необходимо выполнить фундамент. От того, насколько качественно он будет залит, зависит надежность и равномерность кладки, а также внешний вид будущей печи
Поэтому к заливке основания стоит подойти с должным вниманием
Основание заливают на 5 см шире по всем сторонам, чем будущая печь, по общей технологии изготовления фундаментов. Если используются современные материалы, например, «Изоспан Д», достаточно проложить два слоя гидроизоляции: на песчаную подушку под основание и поверх самого фундамента. Другой способ выполнить гидроизоляцию: поверх верхнего слоя рубероида укладываются листы асбеста высотой в 4-6 см. Затем кровельное железо и, последним слоем, войлок, замоченный в очень жидком кладочном составе. После просыхания войлока можно укладывать кирпичи.
