Самостоятельная кладка каминов

Совет профессионала

Если вы все таки захотели построить камин углового типа собственными руками, пошаговая фото-инструкция даст возможность вам разобраться в технологии выполнения работ. Из нее вы сумеете выяснить, что потребуется так же и приготовить раствор, который производят из глины, цемента и песка. При этом необходимо руководствоваться пропорциями 1:1:3. Можно применять и глиняную смесь, к которой добавляется песок. В специальных отделах материалов для строительства вы можете приобрести сухие составы, которые применяются для кладки отопительных систем по типу каминов и печей.

Огнеупорный кирпич нужно ложить на отлично замешенный и протертый раствор, который готовится из глины и маленького объёма песка. Главное добавить так же и цемент, который понадобится для ускорения высыхания смеси. Потребуются железные квадратные уголки со стороной в 50 или 60 мм. Их длина зависит от ширины камеры сгорания. К ней необходимо добавить 300 мм и помножить на 2. Уголки понадобятся для того, чтобы закрыть проем дровяника и камеры сгорания. Главное высчитать кол-во уголков так же и для нижней ниши, при этом нужно следовать по приведенной выше методике.

Если топочная камера станет иметь вид арки, то нужно приготовить фанеру для шаблона. Для подпорок потребуются бруски из дерева. В магазине необходимо приобрести железную задвижку, если подобного элемента вы не найдете, то изделия можно выбрать у профессионального слесаря-сварщика.

Очень часто домашние специалисты сегодня делают камин углового типа собственными руками. Подробная инструкция с фото в этом случае способствует выяснить, что порой топка из чугуна монтируется в готовом виде. Работы при этом, в основном, упрощены, но затраты возрастут.

Для изолирования стен следует приобрести листы огнеупорного материала, в качестве которого выступит асбест. Для отделочных работ камина лучше всего применять плитку для облицовки, которая копирует плитку из керамики, камень или структурную штукатурку. Порой подбирается настенная плитка, на которой изображён готовый портал из природного камня.

Определение размера очага и особенности его расположения

Решающим критерием для определения габаритов очага будет размер отапливаемого помещения. Исходя из этой величины, рассчитывается площадь топочного проема. Она должна составлять 2 процента от площади комнаты расположения камина. Например, если камин устанавливается в зале площадью 20м2, то площадь топочного проема должна быть 0,4м2. Оптимальное соотношение ширины проема к его высоте с эстетической точки зрения составляет 3 к 2. Соответственно, с учетом округления, ширина будет равняться 0,8 м, а высота 0,5 м. Делать соотношение сторон с точностью до сантиметра очень сложно и не имеет смысла.

Далее, исходя из высоты проема, определяется глубина топки. Она должна составлять 70 процентов от высоты проема, 0,5*0,7=0,35. Получается 35 сантиметров

Соблюдение данных пропорций очень важно. Слишком маленькая глубина топки способствует проникновению дыма в помещение

Если глубина будет слишком большой, это приведет к снижению эффективности камина за счет большой потери тепловой энергии.

Касательно эффективности стоит все же понимать, что по этому параметру с русской печью камин, пусть даже выложенный из кирпича, не сравнится.

Еще одним основным параметром камина, который необходимо рассчитать, является площадь сечения дымохода. Ее отношение должно находиться в интервале от 1/15 до 1/10 площади топки, которая вычисляется как произведение ее ширины и глубины. После того, как рассчитаны основные параметры, основываясь на них можно подбирать проект камина.

Что касается расположения очага в комнате, то здесь камины из кирпича имеют ряд вариантов:

• В том случае, если дом, в котором предполагается установка камина, еще находится на стадии строительства, имеет смысл сделать отопительное сооружение встроенным. Это позволит максимально сэкономить пространство. Не рекомендуется встраивать камин во внешнюю стену здания, так как в таком случае часть тепла будет уходить впустую.
• Другой вариант – это возведение пристенного камина. Он будет занимать ощутимо большую площадь комнаты. Однако затраты сил и средств на его строительство значительно меньше, чем в случае со встроенным.
• Альтернативой двум предыдущим конструкциям является угловой камин. Он также достаточно экономичен в плане занимаемого пространства. Кладка углового камина из кирпича, является наиболее сложной и требует высокого уровня мастерства.

Независимо от места расположения и выбора конструкции камина из кирпича для дома или дачи, озаботиться его постройкой лучше еще на этапе их возведения. Ведь закладываемый под камин фундамент должен ложиться на то же основание, что и фундамент жилого либо дачного дома, где он будет размещен.

Рекомендации по декорированию камина

Дизайн камина должен хорошо гармонировать с дизайном помещения. В настоящее время кирпичные камины могут быть оформлены в самых разных стилях – от классических направлений до современного модерна. Достаточно часто, следуя старинным русским традициям, камины облицовывают изразцами. Такие камины привносят оригинальность и уют в любой интерьер. Примеры красивого и оригинального оформления каминов из кирпича представлены на следующем рисунке: Рис. 4.

Слева вы можете видеть камин, отделанный фарфоровыми изразцами, а справа – печь, украшенную изразцами, инкрустированными позолотой. Любители минимализма могут не утруждать себя процессом внешней отделки и оставить изделие с кирпичными стенами, предварительно окрасив их меловыми или известковыми красками или же покрасив только швы.

https://youtube.com/watch?v=SgOFbF2s7Y8

Камин – это прекрасное дополнение и украшение любого интерьера. Он дарит тепло, покой, уют и умиротворение. Самостоятельное строительство камина из кирпича – задача не из легких. Такая работа требует сосредоточенности, внимания и ответственности. Главное – следовать инструкции, и у вас все получится!

Облицовка камина

Если после кладки предусмотрены облицовочные работы, необходимо дождаться полного просыхания конструкции, и только после этого приступить к ее преображению.

Завершающие работы — отделка возведенного камина

• Первое что делают, начиная этот процесс — наносят на кладку специальную штукатурку, идеально выравнивая стенки. Когда они просохнут, делают разметку и только после этого начинают облицовку.
• Отделка поверхностей начинается с углов. Если есть возможность, то для этих участков лучше приобрести специальные угловые плитки, которые облегчат и ускорят работу. Кроме разметки на плоскостях стен камина, для ровности рядов и сохранение толщины швов между плитками, имеющей форму кирпича, используют специальные калибровочные приспособления в виде крестиков или трубок нужной толщины.
• Для укладки плитки используется специальный клей. Он накладывается таким образом, чтобы после прижима плитки он не выступал по бокам.
• Когда клей высохнет, швы заделываются предназначенной для этого специальной смесью (термостойкой фугой). Это нужно делать очень аккуратно, стараться не попасть раствором на поверхность плитки. Если же это случилось, ее нужно сразу же вытереть мягкой тканью.

Для большей ясности – видео о постройке камина своими руками

Нельзя сказать, что сложить камин совсем просто, и в процессе работы новичок не столкнется с трудностями. Но при большом желании и подробной схеме-порядовке это вполне можно сделать. Облицовка конструкции –уже более творческая работа, после которой постройка преобразится и приобретет свое «лицо». Этим она и интересна — закончив накладывать плитку, можно полюбоваться своим произведением искусства.

Что потребуется для работы

Чтобы сделать камин для дома используют два типа кирпича: полнотелый и огнеупорный. Последним выкладывают изнутри, потому что он способен выдерживать высокую температуру. Помимо этого, такой тип кирпича способен долгое время хранить тепло, и прогревается медленно. Для раствора употребляют смесь, которая продается в специальных магазинах или ее делают самостоятельно с помощью глины и песка. По консистенции она должна быть как густая сметана.

Если дровяной камин для дачи строят из закрытой топкой, то понадобятся двери из металла и огнеупорным стеклом. Еще необходимо купить заслонку, продувную дверь и прочистную. Для дымохода понадобится стальная труба.

Из инструментов запасаются лопаткой, уровнем строительным, шлифовальной машинкой, рулеткой, емкостью, где замешивают раствор, мастерком, арматурой.

На заметку!Новичкам при теске и колке кирпича лучше применить болгарку с кругом по резьбе бетона. Тогда будет меньше брака и перевода материала.

Как только все для работы собрали, начинают монтаж дровяного камина для дачи своими руками.

Меры для оптимизации укладки

Есть несколько существенных нюансов, которые следует учитывать перед началом работ. Это поможет избежать распространенных ошибок, характерных для тех мастеров, которые впервые возводят камин своими руками. Итак, ниже представлены рекомендации, основанные на опыте множества строителей:

1. Отнеситесь внимательно к расчету необходимого количества кирпичей. Лучше запастись материалом с небольшим избытком, чем остаться без него на завершающем этапе работы.
2. Дровница, если предусмотрена проектом, закладывается при строительстве фундамента.
3. Лучше сразу проверять каждый ряд с отвесом и уровнем, чем позже заметить перекос, который будет сложно исправить.
4. На прилегающей стене удобно отмечать карандашом номера рядов, чтобы не сбиться со счета.
5. Для защиты пола у топки делается небольшой настил из кровельной стали.

Виды

Камины из кирпича включают в себя три главных части. Это портал, дымоход и топка.

Топка представляет собой нишу для разведения огня. Портал – это внешняя часть камина, которую украшают различными материалами (камень, лепка, дерево и другие). Устройство, по которому улетучивается дым из помещения, называют дымоход.

Различают каминные конструкции по способу их возведения – они бывают открытыми, закрытыми и полуоткрытыми. Когда топка и дымоход камина из кирпича не отделены от стены комнаты, а встроены в нее, тогда отопительное устройство называют закрытым.

Дымоход и топливник делают углубленными в стену помещения. Еще их называют закрытыми (английскими) конструкциями. Преимущество их состоит в размерах. Они компактны и могут быть установлены в совсем маленьких комнатах.

Однако стены в зданиях, где планируется кладка камина, нужно делать утолщенными, поскольку их прочность уменьшается.

Возводят их сразу со строительством здания. Их проектировка учитывается в общей проектной документации по жилому комплексу изначально.

Сооружение, выложенное вдоль стены и граничащее с ней, называют пристенным или полуоткрытым камином. В таких конструкциях топка и дымоход не встраиваются в стену. Возведение камина полуоткрытого вида возможно в помещении, которое построено давно. Его перепланировка не потребуется в данном случае. Пристенный камин считается самым распространенным типом. Он может быть одинакового размера, во всю длину или сужаться в верхней части. С конструкцией самой стены он не соединен никаким образом.

Каминные устройства, находящиеся на расстоянии от стен помещения, называют открытыми (островными). Они представляют собой один из самых непопулярных видов. Установка таких конструкций приветствуется в больших по площади помещениях, потому что они забирают своей площадью большую часть пространства комнаты, где установлены. Островные (открытые) сооружения не прикасаются к стене, пламя видно из любой точки комнаты.

Угловые камины располагают в углу помещений, отсюда их название. С их помощью удобно используются пустующие углы комнат, обогреваются смежные помещения.

Дымоход угловых каминов сосредоточен в стене комнаты. Делать его выкладку пустотелым кирпичом нельзя. Открытая часть дымовой камеры выполняется из металла. Она может быть из железа или бетона. Поверхность обкладывают кирпичом, камнем, оштукатуривают.

Камины, у которых пламя не отгораживается от общего помещения, называют конструкциями с открытой топкой. Выполняется топка из кирпича шамотного. Также это может быть железный или чугунный проем.

Барьером (заграждением) служит декоративная решетка.

Камины закрытого типа наоборот оснащены термостойким стеклом (дверцей со стеклом). Оно сосредоточено между топкой и помещением. Внизу закрытой топки располагают дополнительную камеру под зольник. Из нее подается воздух в камеру, где происходит сгорание. На топках такого вида каминов устанавливают механизм, позволяющий управлять заслонкой. Все нюансы устройства и функционирования камина искусно скрывают под облицовку. Выполняют ее из камня, декоративного кирпича, изразца. Могут быть деревянные обрамления.

Широкое применение для установки их на дачах нашли дровяные кирпичные камины. Функция, выполняемая ими – варочная и отопительная с водным контуром.

Такие агрегаты по стоимости ниже, чем стационарные. Расход топлива у каминов с элементами печи большой. Однако их преимущество состоит в возможности использовать тепловую энергию независимо от внешних носителей. Например, электрические котлы часто не функционируют из-за проблем подачи электроэнергии в дачные поселки. Также нет необходимости в подводе газовых коммуникаций (в случае с газовым котлом).

Печь – камин для бани снабжена баком для нагрева воды. Баки различаются по объему и моделям. Наличие закрытого или открытого портала отличает банные конструкции от других видов. Кирпичные камины для бань очень быстро нагревают помещение, тепло сохраняется длительное время. На даче к камину из кирпича можно пристроить барбекю.

Для установки дровяных кирпичных каминов нужно провести тщательный инженерный анализ

Особое внимание уделяется расположению дымохода

Советы

Если вы хотите подобрать идеальную печку-камин, а также продлить ее срок службы, то вам стоит ознакомиться с несложными советами специалистов:

• Если вы решили самостоятельно собрать такой агрегат, то вам следует учесть, что на долговечность и практичность конструкций в первую очередь влияют правильно составленный проект и чертеж. Если вы не хотите рисковать, то лучше обратиться к специалистам, которые помогут вам произвести грамотное проектирование будущей печи.
• Не беритесь за самостоятельное изготовление печи-камина, если сомневаетесь в своих силах. Неправильно сложенная модель будет малоэффективной и даже опасной из-за риска отравления угарным газом. Переделать неверную конструкцию будет очень трудно или вовсе невозможно.
• Подбирая печь-камин непосредственно для обогрева, вам необходимо разузнать, на какую именно площадь она рассчитана. В продаже встречаются варианты, предназначенные для пространств в 60, 80, 100-180 м2.

• Специалисты настоятельно рекомендуют приобретать печи-камины, оснащенные термостойким стеклом, закрывающим очаг. Эта деталь сделает конструкцию более безопасной, особенно если сравнить ее с печкой, имеющей открытую топку.
• Подбирая печь-камин, следует брать в учет размер помещения, в котором вы собираетесь ее разместить. Конструкция не должна мешать проходу или визуально делать пространство еще меньше. По этой причине для маленьких комнат следует выбирать маленькие изделия, а для больших можно подобрать и что-то более внушительное.
• Перед покупкой печи-камина необходимо ознакомиться с технической документацией. Именно в ней вы сможете узнать все характеристики, которыми обладает агрегат.

Печь-камин не рекомендуется располагать на сквозняке

В помещении, где будет находиться этот объект, должна быть хорошая вентиляция, а также постоянный доступ кислорода. Подобные отопительные агрегаты можно устанавливать только в комнатах, площадь которых составляет не менее 20 кв м

Важной деталью является дымоход. Как правило, без него не обойтись при установке печи-камина

Если в вашем доме присутствует дымоход из листового металла, то предварительно его необходимо качественно изолировать. Не ищите слишком дешевых печек. Обращайтесь только к известным и крупным брендам.

Классическая конструкция камина из кирпича

Традиционную схемудровяногокамина из кирпича можно разбить на несколько составляющих:

1. Фундамент. Большой вес конструкции не позволяет размещать ее непосредственно на полу комнаты.
2. Основание. Так как фундамент выполняется из цементно-песчаного раствора, а он не является жаропрочным, поверх него кладутся два-три ряда кирпичей.
3. Подовая часть. Выкладываемая кирпичом из специальных жаростойких пород глины, она служит основанием, на котором происходит горение закладываемого топлива.
4. Портал. Данная часть является своеобразным лицом всего камина. Это обрамление, сложенное вокруг открытой части топливника.
5. Топливник. Это ниша, в которой происходит сгорание топлива.
6. Дымосборник. Камера, начинающаяся после каминного зуба. Имеет наиболее широкое сечение в своем основании и сужается кверху.
7. Каминный зуб. Это наклонный выступ, размещенный на задней стенке камина. Он сужает отверстие для выхода дыма в дымосборник, вследствие чего повышается скорость выходящих газов и снижается вероятность задымления помещения в случае открытых каминов.
8. Дымоход. Труба, служащая для отвода газообразных продуктов сгорания.
9. Задвижка. Расположенная в начале дымохода, она служит для регулировки тяги проходящего воздуха и интенсивности горения пламени.

Изображение классического камина из кирпича в разрезе можно увидеть на фото ниже.

Классический камин в разрезе

Выбор лучшего места для камина

Правильно подобранное место для камина

В основном, камины предпочитают ставить у капитальных стен

Очень важно учитывать тот факт, что их нельзя переохлаждать, поэтому старайтесь не выставлять конструкции на сквозняках, в коридоре, около лестниц и в очень маленьких комнатах. А перед проектировкой очага сравните место размещения труб с балками и со стропилами кровли

Еще раз напоминаю вам, что напольное покрытие обязательно должно быть огнеупорным! Поэтому перед тем как построить камин, постарайтесь проконсультироваться со специалистами, которые помогут вам учесть все требования безопасности. Также к камину нельзя близко подставлять мебель – минимальное расстояние от очага до любых предметов интерьера должно составлять от 800 мм.

Пример расстановки мебели

В целом, все камины в соответствии с местом их расположения, можно поделить на такие категории:

1. Угловые. Дымоход данного камина отводится в одну из расположенных рядом стен. Прежде чем собирать такой камин, необходимо получить все сведенья по поводу состояния фундамента и прилегающих стен.
2. Пристенные. Самый популярный тип каминов, поскольку его очень удобно собирать, и он является наиболее универсальным.
3. Встроенные. Лучше всего проектировать на этапе постройки дома, так как основная часть камина скрывается внутри стены.
4. Отдельные. Данные камины выступают в роли отдельной площади, которая выступает над уровнем пола.

Самые основные варианты размещения каминов в помещениях

При расчете любого из этих каминов, вам нужно учитывать совокупную площадь комнаты. Приблизительно площадь каминного портала должна составлять около 2% площади комнаты. Но стоит учитывать тот факт, что даже большой камин не сможет справиться с открытыми сквозняками, а маленький – с большой комнатой. Поэтому, отвечая на вопрос – «как делать камины своими руками», прежде всего нужно рассказать про используемые материалы и уже после них, про поэтапный метод постройки.

Облицовка камина

В том случае, если внешний вид кирпича кажется неказистым или не устраивает по каким-то другим причинам, можно произвести облицовочные работы. Выбор материалов для этих целей довольно велик и зависит от вкусовых предпочтений и финансовых возможностей.

Самый простой вариант облицовки — это оштукатуривание

Важно знать: его нельзя проводить сразу после окончания кладки. Во-первых, кирпич перед кладкой смачивается, и ему нужно дать время полностью просохнуть

Во-вторых, камин подвергнется определенной усадке, и если нанести штукатурку до этого момента, она может потрескаться. Для перестраховки лучше выждать пару недель. Для финальной покраски нужно использовать исключительно жаростойкие краски.

Более продвинутым вариантом станет отделка камина плиткой. Такие работы требует наличия определенной квалификации.

При выборе плитки обязательно нужно обращать внимание на ее допустимые режимы эксплуатации. Она должна быть устойчива к высоким температурам

Кроме того, если угловой камин был возведен для дачи, которая отапливается нерегулярно (например, в зимнее время помещение пустует), плитка должна быть устойчива и к отрицательным температурам.

Угловой камин, отделанный натуральным или искусственным камнем, выглядит в интерьере как предмет роскоши. Кроме того, данный материал отлично переносит перепады температур. Поэтому и цена на него, особенно природный, довольно велика.

При облицовке с помощью камней не стоит торопиться и сразу крепить их к камину. В силу неправильной геометрии нужно тщательно сопоставлять их друг с другом, для получения наилучшего результата. Делать это лучше сначала на полу.

Виды

У каждого типа каминов имеются свои отличительные особенности.

Прямоугольный

Сооружение габаритами 5×2,5, не имеющее дверцы на топке. Огнеупорные кирпичи кладутся в 33 ряда, которые не должны трескаться при температуре выше 1100°.

Превосходная тяга достигается путем создания сквозного канала, отводящего дым.

Чтобы помещение лучше обогревалось, вдоль топливника и дымохода сооружают пустые каналы.

На сайте можно воспользоваться готовой схемой с необходимыми вычислениями. Попадающие сколы стесывают. Чтобы проверить правильность формы, используют строительный уровень.

Угловой

Эскиз также имеется в интернете. Чрезвычайно удобная модель, встроенная в угол.

Из-за нехватки кислорода, чтобы обогреть комнату, лучше размещать их там, где площадь не более 12 м2.

Предполагается, что установкой займется каменщик не ниже 5 разряда, поскольку в таком деле не обойтись без определенных знаний и навыков. Следует помнить, что внутреннее устройство всех каминов похоже, как и пламя огня в топке.

Преимущество этого типа заключается в компактности и равномерном распределении энергии по всему жилому пространству. Имеющий прекрасный декоративный эффект, он еще раз напоминает о статусе хозяина.

Единственное, что может остановить от монтажа – ощутимые финансовые расходы для отделки. Используется кирпич высокого качества, маркированный не ниже М200.

Между стеной и будущим камином располагают слой теплоизоляции или совершают кладку в 1/4 кирпича, на ребро с проволокой для укрепления.

Миниатюрный

Предназначен для малогабаритных помещений в 16 м2. Размещается в перегородке для обогрева 2-х комнат.

Для большей отдачи тепла топку выкладывают без огнеупорного кирпича. Керамический нагревается быстрее, расходуя температуру массива.

При отсутствии квалификации при выполнении работ арку портала можно заменить на горизонтальное перекрытие, заранее приобретя 2 металлических уголка нужной длины. Строительство позволит существенно сэкономить денежные средства.

Английский

Не очень громоздкий на вид, такой камин используется с давних времен. Ярко выраженный классический вариант, где топка имеет свободный доступ.

Внутренняя стенка очага состоит из огнеупорного кирпича, выложенного на раствор из глины, шамотной крошки и цемента.

Для наружной части используют керамический, полнотелый. Хотя схема изделия довольно сложная, это компенсируется стабильной тягой и отличным КПД.

Трехуровневый с колосниковой решеткой

Считается русской версией, хотя кладка напоминает ту, которая характерна для английских и шведских моделей.

Из-за того, что сечение дымохода имеет значительные размеры, даже при высоте в 3 м, тяга в трубе просто идеальная. Подходят для крупных строений с помещениями с высокой влажностью воздуха.

Существует множество вариантов для того, чтобы придать камину из кирпича эстетический внешний вид.

Наиболее часто применяют материалы:

• штукатурку;
• изразцы;
• песчаник;
• ракушечник;
• тесанный камень;
• керамическую и мраморную плитку;
• клинкеры.

Для самостоятельного изготовления потребуется немало усилий и терпения. Если нет твердой уверенности, лучше обратиться к печному мастеру, который всю задачу возложит на себя и реализует проект, соответствующий пожеланиям клиента!

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

• Угловой камин с круглой аркой
• Угловой камин с прямоугольной аркой
• Камин с подиумом около стены
• Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

• Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
• Под ней обустраивают зольник для сбора и удаления продуктов горения
• Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал

Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего

Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

https://youtube.com/watch?v=yGT2IeVQGU0

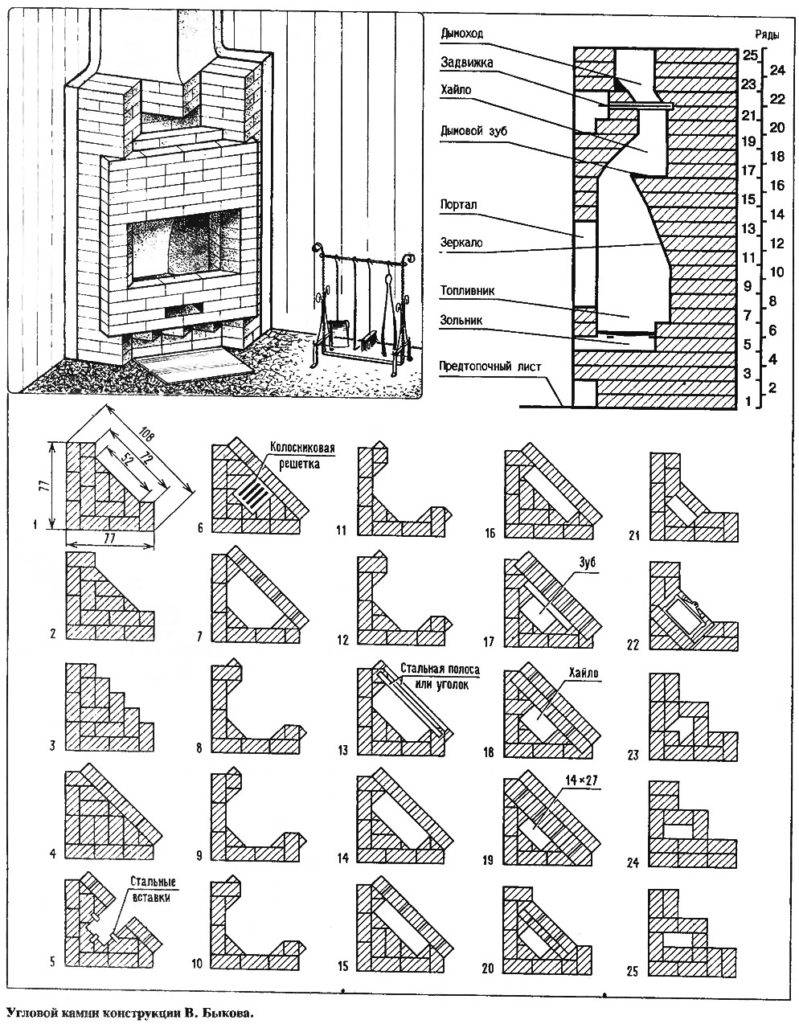

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Подготовительный этап

Как и при строительстве любого объекта, возведение камина также требует предварительной подготовки. Необходимо сделать эскиз и провести необходимые расчеты. Стоит на бумаге изобразить, как камин будет смотреться по отношению к самому помещению

При этом следует тщательно прорисовать каждый его элемент, особенно акцентируя внимание на топке, форме, портале, дымоходе. Для начала пусть размеры самого простого камина будут предварительными, все расчеты можно провести позднее

Приняв за основу схематичный рисунок, теперь стоит выполнить чертеж с уже точными размерами камина. И здесь главное – сделать боковой вид декора в разрезе, что позволит рассмотреть в деталях его устройство.

Другой, не менее важный момент – определиться с архитектурой камина. Для этого разрабатывается специальная схема, в которой отражается кладка каждого отдельного ряда. Подобных схем существует множество, но можно воспользоваться одним из трех готовых:

• традиционный порядок;
• угловая схема;
• английский камин.

Можно разработать и собственную схему, но все же рекомендуется начинать с уже существующих. В особенности за неимением опыта возведения подобных сооружений, хоть такая работа не представляет особых сложностей.

Основы конструкции каминов

Прежде всего, печь состоит из камеры сгорания – это место где непосредственно сгорает топливо. Воздух в топку может подаваться двумя способами.

Первый способ это когда воздух попадает через не закрытую лицевую часть топки. По второму способу в закрытую топку воздух подается по специальному воздуховоду с улицы или из другой комнаты.

Дымовые газы сначала скапливаются в дымовой камере, а затем через дымоход отводятся на улицу. Выше дымовой камеры обычно стоит заслонка, регулирующая тягу дымохода. Также в дымоходе обустраивают золасборник, который позволяет очищать дымоход от золы.

Топка и её устройство

Для улучшения теплоотражающей возможности камина в частном доме используют расположение стенок топки под наклоном.

Этого можно добиться при развороте боковых перегородок наружу, и положением задней стенки, наклоненной вперед. Формирование угла наклона можно производить с 1/3 высоты топки.

Каминная топка

Сверху топочного отверстия устанавливается дымовая камера. Для предотвращения попадания сажи и искр из топочного прохода внутрь комнаты, устанавливают специальный «перевал» между топочным отверстием и дымовой камерой. Кроме этого, в его функции входит и защита помещения от дыма.

Начало строительства начинается с подсчета материалов. Проще всего будет построить камин своими руками, используя кирпич. Для расчета размеров топочного отдела необходимо учитывать несколько факторов:

• Размеры кирпича.
• Толщину швов.
• Размеры камина из расчета предполагаемой площади.

Схема топки камина

Дальше потребуется подготовить чертеж, где будут обозначены все размеры. Для строительства задней стенки используется кладка в ½ кирпича, для боковых стенок укладка идет в 1 кирпич.

После этого разрабатывают порядовый чертеж (порядовку) всех шагов. Для удобства формирования порядовки используют обычный листок тетради в клетку, так как в процессе работы применяется кладка в 1, ½ и ¾ кирпича.

Кладка очага начинается с цокольной части. Для усовершенствования внешних данных этот ряд выкладывают установкой кирпича на ребро, а, уже со следующего ряда, кладку продолжают кирпичом плашмя.

Кладка и порядовка камина

Как просто и безопасно сделать угловой камин своими руками?

Постройка коттеджа или загородного дома очень часто подразумевает возведение и камина. Как лучше сделать хороший камин только своими, без помощи, руками монтаж запланирован в кухонной, столовой или гостиной зоне.

Камин угловой дровяной нуждается в правильном соблюдении особенностей размещения. Тогда в конечном итоге он будет радовать домочадцев, правильно выполнять возложенные на него обязанности. Особенности размещения в частном доме:

• самым лучшим местом, чтобы построить хороший угловой и функциональный камин своими собственными руками считается стенка, которая расположена напротив окна. Возможно также установить камин около наружной поверхности, но в таком случае функция обогрева будет снижена;
• запрещено размещать возле окон, а также рядом возле быстро возгорающихся тканей, материалов;
• если необходимо будет использовать каминную зону для кулинарных целей, потребуется рассмотреть расположение в непосредственной близости к капитальной внутренней стене.

Оформление жилого пространства каминами угловой конструкции позволяет использовать все помещение на максимум, при этом получить значительную экономию финансовых растрат.
