Особенности данной системы обогрева
Обогревающий кабель для труб водоснабжения устроен следующим образом.
- Жила внутри. Это основной элемент обогревателя для магистрали водоснабжения. Он изготовлен из сплава, который отличается высоким электросопротивлением.
- Защищающее покрытие основной жилы. Производиться из изолирующего полимера, оснащенного цельным алюминиевым экраном. Так же эту роль может играть экранизирующая сетка из медной проволоки.
- Общее защитное покрытие обогрева для труб водоснабжения обязано создавать надежную защиту составляющих элементов конструкции от влияния окружения.
Для труб водоснабжения можно купить разнообразные виды обогревающих систем. В строительных магазинах их выбор очень широк. Цена складывается, исходя из количества жил внутри.
Памятка перед монтажем. Частично аккумулирующее отопление
Снижение затрат на электроэнергию может достигаться за счет использования систем отопления, задействованных в ночные часы. Для этого необходимо, чтобы тепло накапливалось в бетонной стяжке во время действия низких тарифов, и обогревало помещение днем. Бетонная стяжка прогревается нагревательными кабелями, интенсивность, скорость прогревании накопление тепла зависит от толщины стяжки, глубины залегания кабеля и материала покрытия пола. Нагревательные кабели можно использовать как для укладки в базовую, так и выравнивающую стяжку. Частично аккумулирующее отопление обычно используется с такими материалами покрытия пола как линолеум, дерево, ковролин. Необходимо убедиться в том, что толщина стяжки достаточна для накопления тепла, в противном случае требуется заложить дополнительные источники отопления.
Формулы расчёта
Переходим к главному вопросу — как рассчитать тёплый пол с электрическим нагревающим элементом. А вот здесь всё очень просто. Чтобы определить мощность вашей системы достаточно мощность одного м2 умножить на площадь, которую она будет занимать.
Длина кабеля обычно уже отмеряна в комплекте под заданные параметры мощности и площади покрытия. Рекомендованное расстояние между витками кабеля — от 5 до 20 см. Если хотите точнее — воспользуйтесь следующей формулой: h=S*100/L. Как вы, наверное, догадались h — это ширина шага, S — площадь, а L — общая длина кабеля.
Чтобы ещё больше облегчить себе процесс выполнения расчёта, можете использовать специальный калькулятор для электрического тёплого пола. Просто заполните все необходимые поля, и программа сама произведёт нужные вычисления и выдаст вам итоговый результат.
Калькулятор расчёта тёплого электрического пола
Каким бы способом вы ни воспользовались, помните, что лучше потратить больше времени на этапе проектирования и расчёта, чем потом тратить время и деньги для исправления допущенных ошибок. А наградой за это вам будет уют и благоприятная погода в доме.
Общие сведения по результатам расчетов
- Общий тепловой поток
– Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы. - Тепловой поток по направлению вверх
– Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх. - Тепловой поток по направлению вниз
– Кол-во “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола). - Суммарный удельный тепловой поток
– Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра. - Суммарный тепловой поток на погонный метр
– Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы. - Средняя температура теплоносителя
– Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода. - Максимальная температура пола
– Максимальная температура поверхности пола по оси нагревательного элемента. - Минимальная температура пола
– Минимальная температура поверхности пола по оси между трубами ТП. - Средняя температура пола
– Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами. - Длина трубы
– Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину. - Тепловая нагрузка на трубу
– Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени. - Расход теплоносителя
– Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени. - Скорость движения теплоносителя
– Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы. - Линейные потери давления
– Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы. - Общий объем теплоносителя
– Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.
Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018
Технология прогрева с использованием ПНСВ
Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.
Трансформаторная подстанция КТПТО 80 для работы с термопроводом
Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода
При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.)
Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).
Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).
Электрическая схема подключения ПНСВ А) звездой В) треугольником
Монтаж секционного обогревочного кабеля
Греющий провод в опалубке
При установке секционного обогревочного кабеля не стоит вопрос с обрезкой, поскольку нагреватели реализуются готовыми секциями, а не в бухтах. Для бетонирования в зимнее время требуется рассчитать мощность обогревающего элемента на основании используемых кубов бетона в монолитной бетонной конструкции.
К технологии ТМО бетона прилагается инструкция, где указано, что на обогрев 1 м.куб. строительной смеси потребуется от 500 до 1500 Вт. Все зависит от погодных условий на улице. Если воспользоваться несколькими несложными техническими приемами, удастся существенно сократить расходы на оплату электроэнергии:
- предварительно утеплить опалубку;
- применять специальные насадки для смеси, которые позволяют понижать точку замерзания раствора.
Если предстоит залить перекрытия или балки, расчет требуемого материала проводится из 4 погонных метров на каждый квадратный метр поверхности. Если предстоит возвести объемные конструкции, например, двутавровые бетонные балки, электрообогрев укладывают ярусами с интервалом не более 0,4 метра. Защита греющих проводов позволяет их надежно приматывать к арматуре.
Достоинства и недостатки сегментированного кабеля
КДБС кабель для прогрева бетона
Сегментированные провода имеют неоспоримые преимущества в сравнении со своими аналогами:
- несложный расчет длины требуемого обогревательного элемента, простота установки;
- вероятность поражения электроэнергией минимальная;
- для организации прогрева строительного материала не требуется дополнительное использование дорогостоящего оборудования.
К недостаткам можно отнести сравнительно высокую стоимость.
Разновидности и особенности кабелей КДБС и ВЕТ
Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

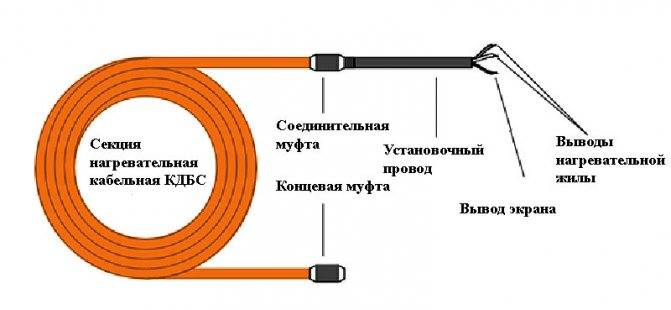

Основные элементы конструкции кабеля обогревочного
Обозначение:
- А – Выходы нагревательных жил.
- В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
- С – Муфта, для подключения нагревательной секции.
- D – Концевая изоляторная муфта.
- Е – Нагревательная секция фиксированной длины.
Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.
Таблица сравнительных характеристик кабелей ВЕТ и КДБС
Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.
Расчет длины
Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.
В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.
При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт
Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода
Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.
Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.
Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.
При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.
Коротко о главном
В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов. Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода. Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода
Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода
При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики
Для водопровода обычно применяют двухжильный или зональный провод.
Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.
Монтаж греющего кабеля внутри водопровода
Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?
Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.
Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.
Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?
Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.
Лучше всего не использовать тройник под прямым углом в 90 градусов.
Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.
Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.
Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.
Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку
А это обязательно рано или поздно приведет к выходу из строя обогрева
А это обязательно рано или поздно приведет к выходу из строя обогрева.
Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.
Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.
Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.
Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.
Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.
https://youtube.com/watch?v=9xdcjUmU09M%3F
Пошаговый план монтажа
Итак, монтаж греющего кабеля состоит из нескольких этапов:
- Подготовка основания. На черновом полу должна быть залита цементно-песчаная стяжка, толщина которой составляет не менее 3 см. Для прокладки провода, соединяющего терморегулятор с системой, придется проштробить канал, диаметр которого составляет 2 см.
- Монтаж теплоотражающей подложки.
- Укладка арматурной сетки, к которой будет крепиться кабель. Если этот этап будет опущен, то крепить провод нужно будет на монтажной ленте. Нельзя забывать, что изделие не укладывается под мебель.
- Укладка провода.
- Монтаж теплодатчика. Он помещается в специальную гофрированную трубку и укладывается в предварительно проделанной штробе.
- Заливка цементной стяжки. Она должна иметь небольшую толщину, всего 4 см. После того, как термический кабель будет скрыт под раствором, необходимо произвести проверку его работоспособности: омическое сопротивление и сопротивление изоляции. Укладку напольного покрытия можно осуществлять только после того, как раствор хорошо высохнет – не ранее, чем через месяц.
Пошаговая технология кабельного теплого пола
Вот и все особенности выбора и монтажа греющего кабеля для теплого пола. В любом случае перед работой нужно рассмотреть все нюансы укладки. И напоследок, видео выполнения монтажа с подробными комментариями:
Резистивный нагревающий кабель
Системы теплых полов на этой основе применяется чаще всего, так как он прост по конструкции и имеет более низкую, по сравнению с другими типами нагревателей цену. В его основе одно- или двухжильный проводник, заключенный в защитный экран и имеющий определенное сопротивление. По своей сути – это вытянутый нагревательный элемент, который при подключении к электрической сети вырабатывает определенное количество тепловой энергии. Резистивные кабели всегда имеют фиксированную длину, которую нельзя изменять ни в коем случае, так как это в корне меняет всю настройку системы. Любые попытки укоротить резистивный кабель уменьшают его сопротивление, увеличивается ток и это чаще всего приводит к выходу из строя.

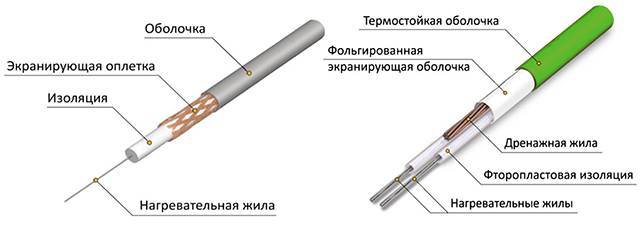

Резистивные кабели – просты, надежны и неприхотливы
Основными характеристиками резистивных кабелей являются:
Конструкция кабеля (одножильный, двухжильный, зональный) и его назначение.
напряжение питания и мощность
Обычно производители указывают два напряжения питания 220/230 вольт и соответствующую им мощность в Ваттах, например, греющий кабель deviflex DTIP?18, длиной в 22 метра имеет мощность 360/395 Ватт соответственно.
Очень важной характеристикой греющих кабелей является погонная мощность, то есть, сколько Ватт излучается одним метром. В вышеприведенном примере кабеля погонная мощность составляет 18 Вт/м при напряжении питания 230 В
Этот показатель указан в маркировке кабеля, но его можно и вычислить. Если мощность в 395 Вт поделить на длину в 22 метра, то получается 395/22=17,95 Вт/м.
Резистивные кабели производятся разной длины (7—220 м), различной погонной и общей мощностью, что вполне может удовлетворить все потребности. Естественно, что кабель надо укладывать по особой схеме, для охвата всей площади помещения, но об этом будет подробно рассказано в последующих разделах.
Нагревательные маты
Для удобства укладки были изобретены нагревательные маты, где греющий резистивный кабель вплетен в полимерную сетку и уже уложен с нужным шагом. Сетка обычно имеет клеевую основу и может приклеиваться к поверхности пола, что только добавляет удобства при монтаже. Особенно это хорошо при укладке плитки, когда маты скрываются прямо в слое плиточного клея или при ремонте, если делают только самовыравнивающую тонкую стяжку, на которую можно впоследствии настелить ламинат или ковролин. Большинство греющих матов выпускается шириной в 45 см и разной длины, что позволяет выбрать конкретную модель для любого помещения. При этом не стоит забывать, что в основе матов лежит резистивный, обычно двухжильный, кабель, поэтому отрезать маты по проводникам строго запрещено!
Нагревательные маты очень удобны в расчетах и монтаже
Основными характеристиками нагревательных матов являются:
- Напряжение питания, которое обычно составляет 220/230 В и мощность нагревательного мата.
- Длина мата и рекомендуемая площадь укладки, обычно от 0,5 м2 до 12 м2 при длине от 1 до 24 м.
- Один из главных показателей – удельная мощность, то есть, какое количество тепла генерирует нагревательный мат на 1 ме2р квадратный. Измеряется она в Вт/м2 (Ваттах на метр квадратный). Для теплого пола обычно выпускаются маты с удельной мощностью 100—150 Вт/м2, очень редко 200 Вт/м2.
Расчет длины кабеля для системы обогрева
Способы расчета количества самрега для различных систем обогрева определяется типом объекта (кровля, трубопровод, водосток, резервуар), требований к системе, исходных данных (минимальной температуры), и так далее.
Количество кабеля для обогрева края кровли рассчитывается исходя из требования 250-300 Вт/м2, в зависимости от сложности участка и материала из которого изготовлена кровля. При этом линейная мощность кабеля может варьироваться от 24 до 40 Вт/м. Общая мощность регулируется шагом укладки кабеля.
Водосточные трубы, лотки и ливневки обогреваются кабелем 30Вт/м (для пластиковых труб), в 40 Вт/м для металлических. В 1 нитку обогреваются водостоки менее 150мм, более 150мм – в 2 нитки. Ливневки и водосборные лотки менее 150мм – в 2 нитки, более широкие – в 3 нитки. Подробнее о расчете системы обогрева кровли

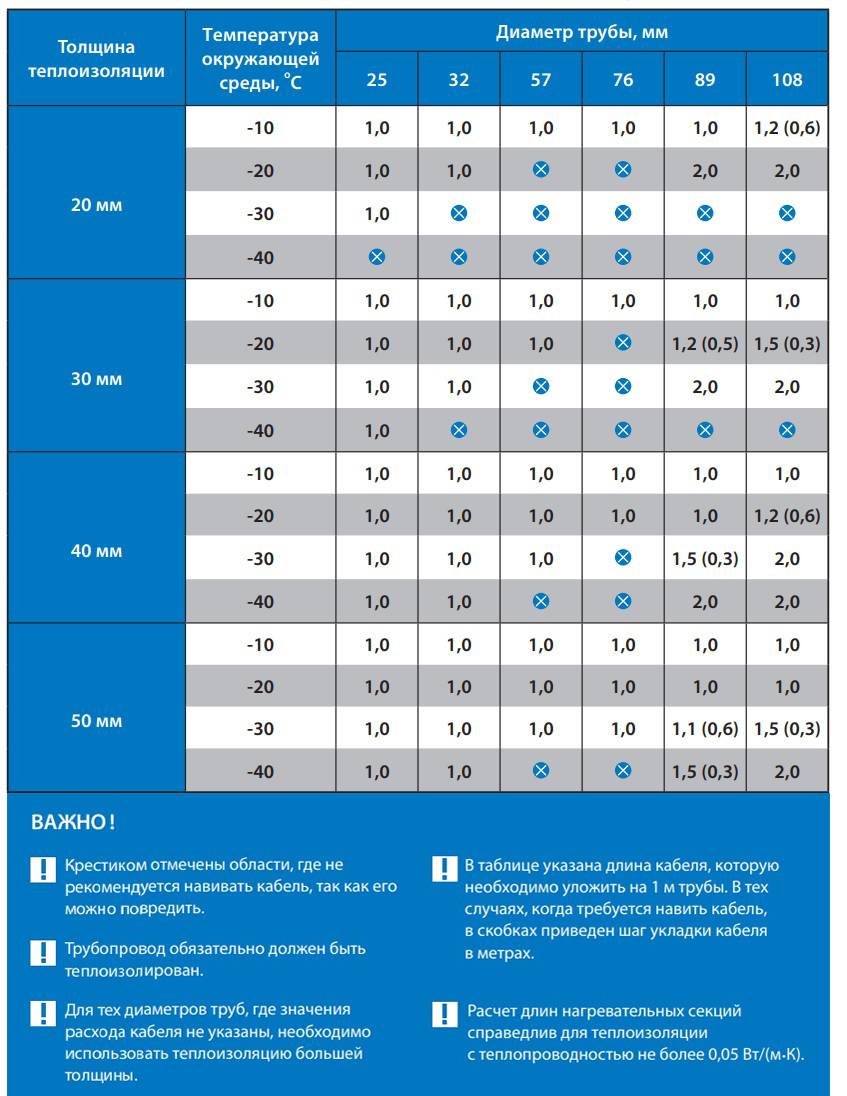

Мощность кабеля для системы обогрева труб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, и минимальной температуры окружающей среды. Существует таблица для расчета мощности кабеля для обогрева трубопровода, приведенная в соответствующем разделе.
Длина греющего кабеля для бытовых труб зависит от мощности выбранного кабеля, чтобы обеспечить соответствующую параметрам мощность системы. Если, например по таблице рассчитаная мощность кабеля 36 Вт/м, то в системе можно применить 2 нитки греющего кабеля линейной мощностью 16 Вт/м. На отдельных участка трубопровода, нуждающихся в дополнительном обогреве (чаще всего это запорная арматура), кабель укладывается по правилам, указанным в соответствующем разделе. Подробнее
Для резервуаров применяется экранированный кабель 15-90 Вт/м, укладывается змейкой на поверхность резервуара, образуя витки. Обогревается часть поверхности резервуара в зависимости от теплопотерь. Подробнее
Расчет системы обогрева резервуаров греющим кабелем
Греющий кабель для кровли и водостоков
Обогрев водопровода греющим кабелем
Совет 1. Определяем, для каких целей используется
Сложности при проведении
Существует стереотип, что использование проводника нерационально. Монтаж и последующая эксплуатация настолько дороги, что не окупают себя. Не всегда владелец дома может выкопать траншею нужной глубины от 1.5 метра. Какие приводятся аргументы?
- Во-первых, для траншеи необходима специализированная техника. Лопатой очень тяжело физически ее выкопать.
- Можно наткнуться на твердые породы. Тогда работа руками и лопатой становится бесполезной.
- Для заболоченной местности будет всегда актуальна проблема затопления коммуникаций.
- В регионах многолетней мерзлоты коммуникации так или иначе будут промерзать.
- Место ввода трубы и кабеля в дом защитить невозможно на 100%.
- При обнаружении локальных проблем проще смонтировать провод вовнутрь трубы, чем проводить полноценные работы по демонтажу.
И все же отметим, что использование греющего кабеля бывает жизненно необходимым, несмотря на кажущиеся сложности.
Три направления использования
- Для строений частного характера. Обогреваются системы водоснабжения и канализация. Используется для кровли. Монтируется в точках образования льда. Кровля в зимний период останется сухая. Является основой системы «теплый пол».
- Коммерческое назначение. Применяется для обогрева трубопровода и системы пожаротушения.
- Промышленность. Используется для работы в опасных условиях. Монтируется для обогрева резервуаров, большой емкости, и разнообразных жидкостей. Это может быть: продукты нефтяной промышленности, химические вещества и т.д.
Для чего прогревать бетон
В холодное время года жидкий бетон в опалубке схватывается частично. Нарушается гидратация монолитной массы. При оттаивании возникает напряжение между замёрзшими и затвердевшими объёмами заливки, что приводит к нарушению монолитности содержимого опалубки. Это чревато появлением глубоких трещин и потерей несущей способности всей конструкции.
Последствия промерзания бетона
Чтобы предотвратить эти негативные явления, монолит прогревают в течение всего периода его гидратации. Для этого применяют греющий кабель для бетона.
Важно! Провод для прогрева бетона производитель работ вкладывает в опалубку перед тем, как будет туда залит жидкий раствор. При наличии большого массива арматурного каркаса, его обматывают кабелем
Способы подключения и монтажа
Очень важно проложить саморегулируемый провод по всей длине трубы. Не должно быть мест, где по той или иной причине изделие не соприкасается с поверхностью трубопровода (внешний монтаж)
К системе необходимо подсоединить реле
Именно оно будет отвечать за контроль температуры. Пользователь сможет выставить подходящие температурные показатели в зависимости от изменений во внешней среде
К системе необходимо подсоединить реле. Именно оно будет отвечать за контроль температуры. Пользователь сможет выставить подходящие температурные показатели в зависимости от изменений во внешней среде.
После того как кабель установлен, монтируется изоляция и утеплитель. Естественно, что конструкцию необходимо заземлить.
Главное, чтобы на провод не оказывалось растягивающее усилие, превышающее 25 килограмм. Сама труба должна быть надёжно изолирована. Протечки и повреждения — недопустимы.
Также нужно избегать соприкосновения с острыми предметами, способными нарушить целостность изоляции. Пересечение кабеля может привести к необратимым поломкам. Есть два типа монтажа:
- Внутренний — самогреющий кабель проталкивается внутрь трубопровода. Труба обматывается алюминиевым скотчем. Ввод происходит посредством сальника.
- Внешний — кабель укладывается линейным или спиральным методом, фиксируется при помощи специальной ленты.
Если провод для прогрева водопровода прокладывается поверх трубы, то расчётная мощность должна быть в районе 17 Вт/м. При монтаже внутри данный показатель колеблется на уровне 10 Вт/м.
Подключается оборудование довольно-таки просто. В случае отсутствия оплётки, достаточно запитать кабель от сети. Если есть заземляющий экран, то он подключается к земле.
После чего остаётся вставить штекер в розетку. Если же провод надёжно запакован, то нужно снять наружную оболочку и скрутить экранирующую оплётку, чтобы добраться до матрицы.
Потом освобождаем жилы, концы вставляются в гильзы, полученная конструкция фиксируется.
