ITELMA WFK24.D080
Данная модель состоит из камеры и индикатора. Она удобна тем, что при установке нет необходимости соблюдать прямоту смежных участков. Подходит для размещения в административных зданиях, офисах, квартирах и частных домах. Пользуются этим приспособлением не только индивидуальные потребители, но и эксплуатирующие и строительные организации.
Модель оснащена «антимагнитом». Она имеет реле для дистанционного считывания выходного сигнала. Таким образом обеспечивается возможность централизованного учета с помощью других приборов. Табло для считывания (м³) стандартное, на 5 цифр перед запятой. Монтажный комплект сделан из латуни и включает прокладки, гайки и штуцеры (по 2 шт.). Присоединительный размер равен G ¾.
Это короткое устройство с монтажной длиной 80 мм, при показателях 110 мм и 130 мм у других модификаций ITELMA. Максимально допустимая температура воды — 30 °C. Ее номинальный расход находится на уровне 1,5 м³/ч.
Какие бывают счетчики воды и их особенности
По назначению счетчики бывают бытовыми и промышленными.
В свою очередь они делятся на:
- Зависимые от электроэнергии. Подключаются к сети или работают на батарейках.
- Не зависимые от электричества. Не требуют питания.
По строению различают:
- Механические. Это самые распространенные модели. Используются даже при недостаточной очистке воды, но рекомендуется ставить перед ними фильтры глубокой чистки. Состоят из турбины диаметром 50 мм и больше, крыльчатки диаметром 40 мм. Источник питания не нужен.
- Электромагнитные. Используют для общедомового водоснабжения. Действуют на принципе магнитной индукции.
Какие виды счетчиков для воды существуют
- Ультразвуковые счетчики воды – работа водосчетчика основана на сенсорах, выпускающих и принимающих ультразвуковые колебания, проходящие по течению воды и против. Вся информация передается и обрабатывается процессором, а после выводится на дисплей.
- Электромагнитные счетчики воды – измеряют потребление воды за счет индукционной катушки, создающей магнитное поле и механизма, считывающего скорость прохождения воды между двумя полюсами магнита.
- Тахометрические (крыльчатые) счетчики воды – измерения проводятся благодаря движению водяного потока. Вода, проходя через счетчик, вращает крыльчатку, а специальный ролик передает показатели на счетную панель. Также существуют модели с импульсным выходом, позволяющие автоматизировать процесс передачи показаний.
- Суперстатические счетчики воды – учет ресурса рассчитывается за счет прохода воды через специальный завихритель. После измерение скорости показания передаются на сенсор, а далее выводятся на электронное табло.
Также счетчики воды производятся в двух вариантах – механическом и электронном.
Что же касается конкретного вида, то для квартир и домов лучшим выбором станет тахометрический (крыльчатый) механический счетчик. Он обладает максимальной надежностью за счет относительной простоты всей конструкции, огромным рабочим ресурсом и невысокой стоимостью.
Ультразвуковые счетчики воды
Устройство, измеряющее время прохождения ультразвуковой волны по течению жидкости и против него. В качестве источника и контролера применяются сенсоры пьезоэлектрического типа, они переменно выпускают УЗ-колебания и забирают их обратно. Все информационные данные подлежат обработке чипом по специальному алгоритму. Большинство моделей обладает энергонезависимой памятью, поэтому отключение питания не поспособствует сбросу насчитанных объемов.
Электромагнитные приборы
Принцип работы аппаратов полностью основан на законе Фарадея. В конструкцию входит катушка, индуцирующая магнитное поле. Также здесь имеется энергозащищенный архив. В жидкости, циркулирующей между двумя положительными полюсами магнита, образуется электродвижущая мощность. Прибор измеряет объем ЭДС и скорость движения потока, исходя из полученных данных вычисляется количество потребляемой воды.
Суперстатические резонансные расходомеры
За счет установленного завихрителя, направляющего поток в дополнительные проходы, вычисляется скорость движения жидкости. Количество циклов фиксируется на пьезоэлектрическом сенсоре, после чего передается на электронный информатор.
Тахометрические приборы
В работе применяют мощность передвижения водяного потока. Данная сила способствует вращению крыльчатки турбины. Функционирующий ролик передает движение на счетный прибор. Это самый распространенный вариант. Некоторые контролеры с импульсным выходом полностью автоматизируют контроль.
Модели из каждой категории относятся к одной из двух групп. Они могут быть механическими или электронными.
Виды водосчетчиков
Первоначально нужно разграничить какой счетчик воды вам нужен и для каких целей. Если не брать в учет специализированное оборудование, то можно разделить все счетчики воды на две группы. Первая – водомеры для квартир (бытовые). Вторая – водосчетчики для домов (общедомовые).
Счетчики воды для квартир устанавливаются непосредственно в ваше жилище и измеряют фактическое потребление воды. Их можно установить добровольно. Это поможет в первую очередь жильцам.
Общедомовые счетчики устанавливаются на целый дом. Их установка по законодательству России обязательна. Благодаря этому поставщик ресурсов, коммунальные службы и т.п. могут правильно проследить сколько воды поступает в многоквартирный дом, а далее рассчитывать людей по среднему нормативу или по показаниям, давать советы по экономии в своей отрасли.
Как определить, какой тип нужен?
Выбор водного счетчика основывается на тех параметрах, которые предъявляются данному прибору с учетом его технических возможностей.
- Условия рабочего режима. Следует определить, для учета воды какой температуры нужен счетчик. Соответствующая маркировка нанесена на корпус изделия. Если требуется универсальный прибор для трубопровода с частой сменой нагрева воды, то подойдет комбинированный водомер или вариант с термодатчиками.
- Зависимость от энергосети. Механические счетчики воды не требуют подключения к сети питания, поэтому могут устанавливаться практически в любом месте трубопровода без специальной монтажной подготовки.
Другим видам водомеров (электромагнитным, ультразвуковым, вихревым) обязательно требуется соединение с энергосетью. С этим связана определенная сложность монтажа датчика, связанная с дополнительным проведением электрокабеля.
- Класс изделия. Здесь следует ориентироваться на:
- погрешность измерения (точность измерения электронных счетчиков выше, чем у механических);
- чистоту измеряемой среды (вихревые и ультразвуковые модели способны работать только в чистой воде без примесей, что не типично для бытовых трубопроводов);
- удобство снятия показаний (предпочтительно выбирать счетчики с импульсным выходом или электронным дисплеем).
- Стоимость. Оптимальным по соотношению цена/качество является тахометрический водомер. Другие виды водных счетчиков стоят гораздо дороже, в связи с чем редко используются для поквартирного учета.
Какие бывают виды, типы водомерных устройств
Потребление горячей и холодной воды контролируется разными измерительными устройствами. Конструкция водомеров холодной воды рассчитана на температуру жидкости до +40 °С, а для горячей – до + 150 оС. У них разные сроки плановых проверок. Чтобы не ошибаться при установке расходомеров, применяются универсальные счетчики холодной и горячей воды, работающие в температурном диапазоне от 5 до 90 оС.
Водомерные устройства имеют конструктивные отличия и классифицируются на виды:
- механические или тахометрические, использующие крыльчатку или турбину для привода считывателя;
- ультразвуковые ;
- электромагнитные;
- вихревые;
- резонансные.
Каждый вид приборов учета, в зависимости от параметров трубопровода и жидкости, предназначен для измерения в конкретных условиях. Краткое описание принципа действия агрегатов:
1 ) У тахометрического водомера в рабочей камере движение жидкости направлено на крыльчатку, передавая информацию о потоке вращением колеса. По количеству оборотов механизм определяет кубометры протекающего потока.
2 ) Механический водомер с турбиной при вращении многозаходного вала учитывает объем проходящего потока через обороты. Счетный измерительный механизм преобразует их в кубометры потока.
3 ) Ультразвуковой вариант контроля за количеством потребления жидкости применяет способ, учитывающий разность времени ультразвуковых колебаний, проходящих по движущемуся потоку и против него. Прибор применяет два варианта учета:
- стационарный, когда ультразвуковые термодатчики на определенном расстоянии встраиваются в водовод или на трубопровод устанавливается расходомерная вставка;
- перемещаемый расходомер воды, когда ультразвуковые датчики ставятся на трубу и закрепляются хомутами или прижимной планкой.
В радиопередатчик, преобразующий сигналы датчиков, вводятся параметры трубы (диаметр, толщина стенки) и жидкости (температура), по которым определяется объем протекающего потока.
4 ) Электромагнитный способ учета основывается на взаимодействии потока и создаваемого магнитного поля. Принцип действия прибора заключается в законе электромагнитной индукции.
Жидкость, пересекающая это поле, индуцирует электродвижущую силу, прямо пропорциональную скорости движения потока. Применяются два типа преобразователей электромагнитного расходомера:
- с внешним магнитом, когда изготовленный из немагнитного материала участок трубы с внутренней изоляцией ставится между полюсами электромагнита. В стенку трубы введены два электрода, создаются условия для появления ЭДС, прямо пропорциональные объемному расходу жидкости.
- с внутренним расположением магнита и электродов в трубчатом корпусе. Электроды связаны с питающим кабелем и подключены к счетной панели.
Изменения ЭДС в устройстве снимаются электродами и передаются через специальный усилитель к отсчетной системе. Электромагнитные расходомеры выпускаются с постоянным и переменным магнитным полем. Для контроля за расходом жидкости используются агрегаты только с переменным полем.
5 ) Принцип действия вихревого водомера основан на преобразовании вихрей, образующихся за телом обтекания, ультразвуком. В корпусе расходомера за вихреобразователем помещен пьезоэлектрический излучатель с приемником.
При прохождении жидкости образовываются вихри, через которые проходит переменное напряжение от излучателя. Попадая в вихревой поток, оно преобразуется в ультразвуковые колебания. Дойдя до приемника, волна вновь преобразуется в электрический сигнал, но с частотой скорости потока жидкости.
Агрегаты просты в эксплуатации и обеспечивают точность измерений.
6 ) Резонансный аппарат состоит из расходомерного корпуса, сенсорного вычислителя и пьезоэлектрического частотного измерителя. В рабочей камере три канала, изолированных друг от друга. На входе и выходе в основной канал установлено устройство, направляющее поток воды во вспомогательные каналы. Принцип действия основан на переменном направлении жидкости основного канала во вспомогательные.
Пьезоэлектрический измеритель считывает изменения потоков в другие каналы, а вычислитель по полученным данным определяет объем жидкости.

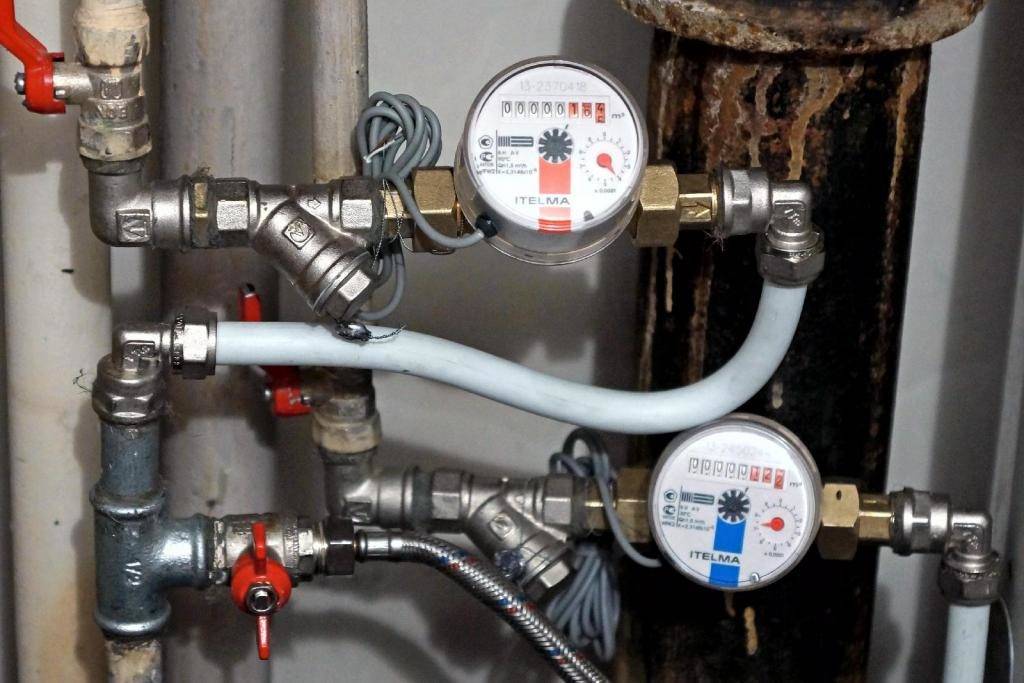

Счётчики воды передающие показания — ITELMA WFK24.D080 импульсный ¾
Технические характеристики
Температура рабочей среды (°C): от +5 до +90 °СМонтажная длина (мм): 80ммВес импульса,л: 10Диаметр условного прохода (мм): 15 ммДиаметр резьбы (дюйм): ¾ или ½Номинальное давление: 1,0 МПа / 10 барВид счетчика: крыльчатыйГарантийный срок эксплуатации: 6 лет с момента установки счетчикаМежповерочный интервал : 6 летРазмеры ДхВхШ, мм: 110х69х67Дополнительно: Срок службы не менее 12 лет. Монтаж горизонтальный и вертикальный. Предназначен для измерения расхода воды.
ITELMA WFK24.D080 — оптимальный выбор среди счётчиков воды передающих показания автоматически. Данный счётчик для холодной воды. Допускается использование для горячей воды.
Устройство удаленного считывания сигнала счётчика выдает по кабелю в цепь 1 импульс на 10 литров воды или один импульс на 1 литр воды. Наличие данного устройства позволяет через дополнительные приборы производить централизованный учёт потребленной воды. Эти контакты используются для передачи объёма потребляемой воды посредством импульсов. Также импульсные счетчики воды можно подключить к своему умному дому и автоматизировать весь дальнейший процесс.
Счётчик горячей воды ITELMA WFW24.D080 импульсный ¾ — можно выбрать по отдельности для холодной и горячей воды, если вам нужны разные цветные этикетки (красная и синяя).
Еще один вариант качественного счетчика передающего показания — универсальный счётчик VALTEC VLF-15U-I импульсный ½.
Принцип работы квартирного счетчика
Первый водомер был изобретен в 1958 году в Германии. Принцип работы счетчика был основан на механизме шестеренки, с которой считывались движения. На циферблат выводилось количество оборотов крыльчатки.
Современные механические водомеры работают по тому же принципу. Но появились и новые виды водомеров. Разберемся в конструкции индивидуального прибора учета воды.
Счетчики делятся на виды:
- Тахометрический (механический). Самый простой и недорогой. Пластиковый механизм (крыльчатка) приводится в движение потоком воды, а подсчет количества оборотов ведется с помощью защищенного от влаги прибора внутри;
- Вихревой. Водопроводной системой создаются вихри, которые равняются скорости течения воды через ИПУ. На основе этих показаний осуществляется подсчет потребляемой воды;
- Магнитный. Скорость индукции обусловлена создаваемым магнитным полем, оно, в свою очередь, зависит от водного потока;
- Ультразвуковой. Основой для подсчета потребления воды служат сенсоры, которые выходят и принимают ультразвуковые колебания при прохождении воды через счетчик.
Механическое устройство водяного счетчика простое и напоминает мельницу. Крыльчатку двигает поток. В результате запускается механизм редуктора. Он приводит в действие циферблат, который показывает количество расхода в кубометрах.
Если через систему водоснабжения проходят сильные потоки воды (например, если речь идет о технической воде в частном доме), то есть смысл ставить ИПУ с турбинами вместо крыльчаток. Так прибор прослужит дольше. Однако если поток снизится, то показания будут недостоверными.
Кроме этого, существует еще их классификация по количеству трубопроводов (каналов), которые могут быть к ним присоединены:
- Один канал;
- Два канала;
- Многоканальный.
Существуют отличия в электропитании (если речь идет об ультразвуковых или электромагнитных счетчиках). Водомеры могут работать от сети или на батарейках. Наиболее распространенные – механические счетчики, отдельно на холодную воду и горячую. Между собой они отличаются по материалам сборки. В основном крыльчатки и подшипников. Общее у них — это принцип работы, в основе которого – считывание количества потребленной воды, которая проходит через крыльчатку.
По своему расположению счетчики делятся на сухоходные и мокроходные (их можно погружать в воду).
Длительность эксплуатации индивидуальных приборов учета составляет 12 лет, но многие выходят из строя раньше, их приходится менять после первой же поверки (через 4 или 6 лет).
Схема установки счетчика воды
Неважно, через фирму вы будете устанавливать счетчик или своими руками, вам необходимо знать как должна выглядеть правильная схема — контролировать процесс очень желательно
Где и как ставить: выбор места для водяного счетчика
Ставят счетчики сразу после стояка на прямом участке до первого ответвления на сантехнические приборы. Есть счетчики воды установка которых возможна только в горизонтальном положении, есть модели с возможностью вертикальной установки. Только надо иметь в виду, что в горизонтальном положении точность прибора выше, чем в вертикальном и не факт, что считать он будет меньше. Так что очень желательно найти способ поставить его «лежа».
Установка счетчиков воды желательна в горизонтальном направлении
Что и зачем должно быть в схеме
Стандартная схема установки водомера выглядит так:
- на патрубок, идущий от стояка накручивается шаровый кран,
- ставится фильтр грубой очистки,
- счетчик;
- далее разводка.
Установка счетчиков на воду с минимальным количеством элементов
Теперь подробнее о том, для чего необходим каждый элемент.
Шаровый запорный кран нужен для отключения воды в случае необходимости — починить смеситель, почистить фильтр, поменять счетчик и т.д. Потому его наличие обязательно. Ставить его надо так, чтобы удобно было поворачивать вентиль.
Фильтр грубой очистки улавливает наиболее крупные частички, которые есть в водопроводе. Его надо ставить так, чтобы отвод был направлен вниз. В противном случае он будет быстро забиваться.
Все эти элементы чаще всего имеют внутреннюю резьбу. Чтобы их можно было между собой соединять, используют соединительные элементы, которые часто называют «сгоны». Они имеют с двух сторон наружную резьбу и небольшой участок ровной трубы (в некоторых вариантах вообще только несколько миллиметров). с их помощью все и соединяется между собой.
Необязательные элементы схемы
Часто после счетчика ставят обратный клапан. Он требуется чтобы при отсутствии разбора вода не шла в обратную сторону. Также это исключает увеличение показания при наличии нестабильного давления.
Отсекает он и еще две неприятные ситуации: и не дает холодной воде перетекать в из одного трубопровода в другой. Это случается, если у кого-то на стояке установлен гигиенический душ (на унитазе или биде), душевая кабина с дешевыми смесителями. В них обратные клапана не предусмотрены и такое перетекание возможно.
Схема с обратным клапаном
Если давление холодной воды выше, чем горячей, то холодная вода снижает температуру ГВС, а при обратной ситуации из крана холодной воды может идти горячая. Потому установка обратного клапана и на холодную и на горячую воду крайне желательна, но не обязательна.
Схема установки водяного счетчика с запорными кранами с двух сторон
Иногда после обратного клапана рекомендуют ставить еще один запорный вентиль. Он нужен чтобы при снятии счетчика или при прочистке того же фильтра вода из труб в квартире не сливалась на пол. В принципе, можно подставить емкость, но это не всегда возможно. Воды же в трубах обычной квартиры около 6 литров, с пола собирать — не самое приятное занятие. Но данный элемент обвязки ставится или нет по желанию хозяина.
Схема с редуктором давления
Есть еще одно устройство, которое может быть установлено — редуктор давления. Он стабилизирует давление в системе, продлевая срок «жизни» всей бытовой техники и кранов/смесителей. Ставится после фильтра грубой очистки. Не самая дешевая штуковина, но очень полезная.
Характеристики тахометров
Этот вид водомеров самый распространенный. Они работают по простому принципу.
Положительные и отрицательные характеристики
Механические водосчетчики компактны. Их можно монтировать в труднодоступных местах, чтобы они не испортили интерьер помещения. Простота конструкции позволяет устанавливать на эти устройства приемлемую для большинства потребителей цену. Погрешность их показаний незначительна.
Тахометры – это энергонезависимые устройства. Основным элементом их конструкции является помещенная в воду крыльчатка. Объем воды считается на основе количества оборотов, которые она совершает
Отрицательными считаются следующие характеристики:
- износ лезвий;
- чувствительность к примесям, присутствующим в воде;
- зависимость показаний водомера от магнитного поля;
- невозможность зафиксировать мгновенное потребление;
- наличие подвижных элементов в проточной камере.
Несмотря на наличие недостатков, при соблюдении программы поверки счетчик может прослужить до 12 лет. Для работы устройства не требуются внешние источники питания.
Принцип работы и конструкция
Основным элементом счетчика является крыльчатка. Он имеет перпендикулярную ориентацию своей оси относительно направления подачи воды. Номинальный диаметр этого типа устройств не превышает 50 мм.
Установите тахометры для измерения расхода горячей и холодной воды, если речь идет о небольших объемах. Эти водомеры не рассчитаны на высокую стоимость
Когда проходящая лавина воды проходит через крыльчатку, происходит круговое движение. Каждый сопровождается перетеканием через устройство определенного количества жидкости. Чем больше давление создает вода, тем быстрее вращается крыльчатка.
Чувствительный механизм счетчика получает информацию о количестве оборотов через коробку передач, и все изменения отображаются на циферблате.
Аппараты с крыльчаткой бывают одноструйные, многоструйные, комбинированные. В первом случае вода течет на входные лопатки. Торсионный импульс передается на индикатор счетчика через магнитную муфту. Специалисты рекомендуют устанавливать такие счетчики на трубы горячего водоснабжения сечением от 15 до 30 мм.
В многоструйных моделях поток делится на части по пути к крыльчатке. Погрешность измерения невелика, потому что на лопасти действует одинаковая сила. Это полностью устраняет турбулентность потока.
Устройство предназначено для установки на трубы холодной воды с максимальным диаметром 50 мм. Такой счетчик воды эргономичен, его легко установить и разобрать, если необходимо провести поверку.
При необходимости расширения охвата измерений расхода воды устанавливается спидометр комбинированного типа. Подразумевается, что при изменении расхода срабатывает счетчик. Переход происходит автоматически.
Комбинированный счетчик состоит из основного и дополнительного прибора. Первый активируется открытием клапана при потреблении большого количества воды
Единица измерения всего одна, имеет высокую точность, герметична, поэтому работает даже в условиях паводка. Для труб DN более 50 мм в конструкцию устройства вставляется вращающееся рабочее колесо вместо рабочего колеса. В этом случае счетчик воды устанавливается по оси линии. Идеальное место для его установки – у входа.
Такие счетчики устанавливаются на трубопроводах промышленных предприятий сечением до 500 мм, по которым проходят значительные объемы воды. Направление и угол потока определяется специальным обтекателем.
Сухие и влажные устройства
Если исходить из расположения счетного устройства, тахометры воды делятся на сухие и мокрые. В первом случае жидкость никак не влияет на счетный механизм. Вращательное движение крыльчатки передается ему с помощью специальной магнитной муфты.
Механизм защищен от коррозии непроницаемой перегородкой. Модель имеет довольно высокую стоимость, но также может использоваться там, где подается горячая вода, в которой в большом количестве присутствуют посторонние примеси.
К тому же точность показаний такого прибора очень высока. Если требуется удаленный сбор данных, в систему может быть включено устройство импульсного вывода.
Блок импульсного вывода монтируется непосредственно на входе в трубопровод. Информация, преобразованная в импульс, поступает на записывающее устройство
Модуль, собирающий информацию, можно разместить на любом расстоянии от единицы измерения.
В устройстве с мокрым ходом дозатор находится в постоянном контакте с грязной жидкостью. Это отрицательно сказывается на продолжительности вашей службы. Для исправления ситуации перед счетчиком монтируется фильтр.
Возможна ли самостоятельная установка счетчика?
В законодательных актах и нормативах нет прямого запрета на самостоятельный монтаж счетчика воды
Так что, если вы абсолютно уверены в своих навыках и силах, вперед! Важно учитывать следующие моменты:
- водомер должен быть куплен у организации с соответствующей лицензией, к нему должен прилагаться паспорт с техническими характеристиками, которые соответствуют метрологическим нормам;
- во время монтажа должна быть перекрыта вода по всему стояку, а это сделать без помощи сотрудников ЖЭКа вряд ли удастся;
- если после самостоятельного монтажа случится прорыв трубы, то устранение неполадки и последствий аварии будет лежать исключительно на вашей совести и на вашем кошельке.
Если вы все еще думаете, что лучше монтировать счетчик самостоятельно, то Постановление №630 КМУ настоятельно рекомендует прибегнуть в этом вопросе к помощи специалистов. В правилах, утвержденных этим постановлением, говорится, что установкой водомеров в квартирах должны заниматься специальные компании или поставщики за счет владельца помещения.
Компании производители – рейтинг надежности
Выбор компании изготовителя является ключевым моментом. От того, счетчик воды какой фирмы вы купите, зависит длительность эксплуатации прибора.
Наибольшим спросом пользуются устройства зарубежных производителей:
- Elster Metronica – изготавливается по лицензии во многих странах СНГ;
- Sensus – Германия;
- Zenner – Германия, Россия по лицензии;
- Viterra – Канада;
- Actaris – Франция;
- Valtec – Италия;
- Metron – Польша.
При приобретении импортного устройства необходимо помнить не только о его совместимости с отечественными коммуникационными сетями для передачи информации, но и о чувствительности внутренних механизмов к качеству воды. Кроме того, если случиться поломка, ремонт прибора может значительно затянуться из-за отсутствия комплектующих. Прежде чем приобрести импортный счетчик необходимо поинтересоваться у продавца есть ли сертифицированные центры гарантийного ремонта и где они находятся.
Из отечественных производителей стоит выделить:
- Старорусприбор;
- Газэлектроника;
- Теплоприборкомплект;
Приборы отечественных производителей имеют гораздо меньший функционал, чем импортные. Сколько стоит отечественный счетчик на воду? В среднем цена сопоставимого по функциональности оборудования выпущенного в России в 1,5-2 раза меньше. Однако стоимость некоторых китайских устройств при заявленных широких возможностях может быть значительно ниже, что дает повод задуматься об их качестве.
