Альтернативные способы
Помимо плитки используют и другие материалы. Например, отличное решение установка шкафчика. Он пригоден и для маскировки коммуникаций, и для хранения различных предметов, бывает и навесным, и располагаться снизу. Популярное решение – встроенный по типу комода или раковина с тумбой.
Правильно расположенная мебель помогает скрыть коммуникации
Также прячут все лишнее под ванной с помощью обшивки. Возводится короб-каркас, а сверху укладывается облицовка. Если вы хотите обустроить полностью разборную конструкцию, сделайте каркас из пластиковых F-образных профилей и вставьте внутрь ламели. Также прибивают его к деревянным планкам, а углы закрывают накладкой.
Все способы применяют даже в небольшой ванной комнате. Однако благодаря плитке сглаживают переходы и визуально расширяют пространство, поэтому это оптимальный вариант незаметно закрыть трубы.
Гипсокартон – лучший материал для маскировки труб
Самый известный способ спрятать трубы – гипсокартон. Но он обязательно должен обладать таким качеством, как влагостойкость, так как влажность в ванной всегда высокая. Кроме того, нужно позаботиться о теплоизоляции.
Материал для теплоизоляции повторяет форму трубы, в процессе монтажа он разрезается вдоль. Все участки стыков проклеивают обычным скотчем. Если вы хотите закрыть трубы гипсокартоном, придется сделать каркас. Для его изготовления желательно использовать металлический профиль. Он прост в обработке и не подвержен влиянию внешних факторов.
Листы закрепляются на каркасе саморезами
При выполнении работ особое внимание уделите участку за унитазом. Когда гипоскартон займет свое место, обработайте его для последующей отделки:
- Оклеивание обоями.
- Окрашивание.
- Укладка керамической плитки.
Стена из гипсокартона, надежно скрывающая трубы и счетчики в ванной комнате
Выбор материала и необходимые инструменты
Ванная комната – особое помещение вашего дома, поэтому материалы для монтажа короба должны быть:
- влагостойкими;
- экологически чистыми.
Для монтажа короба вам потребуется, чтобы эти материалы были к тому же не слишком толстыми и не тяжелыми. Учитывая параметры можно использовать следующие материалы:
- влагостойкий гипсокартон;
- МДФ;
- влагостойкая фанера;
- пластик.
Удобней и надежней использовать для создания короба гипсокартон или пластик.
— реечные или листовые пластиковые панели;
— каркасные стальные профили стоечного (маркировка cd) и направляющего (пометка ud) типа;
— пластиковые плинтусы для закрытия шовных стыков;
— саморезные винты;
— силиконовый герметик;
— остро заточенный монтажный нож и строительный уровень;
— смотровые люки-дверцы.
Первым делом нужно подготовить инструмент, который будет необходим для монтажа короба из гипсокартона и материал.
Предлагаем ознакомиться Чем отделать стены в ванной комнате: обзор доступных, популярных решений, актуальных сегодня
Нам понадобится:
- перфоратор, или ударная дрель;
- отвес;
- лазерный уровень;
- шуруповерт;
- рулетка;
- плоскогубцы;
- строительный нож;
- ножницы по железу;
- шпателя;
- молоток;
- валик;
- строительное ведро;
- венчик.
Материал:
к выбору материала следует подойти грамотно, так как помещение влажное и подвергается постоянным перепадам температур – поэтому влагостойкий гипсокартон;
Так выглядит влагостойкий гипсокартон имеющий салатовый или зеленый цвет
грунтовку нужно покупать с антисептическими компонентами, и с глубоким проникновением;
каркас для короба должен быть только из металлического профиля, так как деревянные бруски могут сгнить в скором времени, и придется переделывать всю конструкцию.
Схемы раскладки
При выборе схемы раскладки кафеля на стенах санузла, может оказаться, что кроме целых плиток в горизонтальном ряду требуется установить обрезок, портящий декоративную ценность интерьера. В этом случае можно нарастить одну из примыкающих стен или короб дополнительными слоями гипсокартона.
Потеря рабочего пространства в несколько десятков квадратных сантиметров в этом случае позволит резко повысить качество отделки помещения.
Большинством производителей плитки разработаны специальные программы, в которых возможна обработка проекта санузла. В них плитка будет разложена на стенах, чтобы пользователь мог оценить качество интерьера еще до начала работ.
Какие трубы можно или нельзя прятать
Мы уже упоминали о том, что не все трубы в ванной можно спрятать полностью. Есть только несколько видов труб, доступ к которым вам не понадобится. К ним относятся те, что сделаны из паяной меди или стали, а также их соединения. Такие образцы можно (и даже нужно) тщательно спрятать, так как они не нуждаются в постоянном доступе. Теперь рассмотрим те виды, которые спрятать полностью будет не целесообразно. Однозначно не следует прятать резьбовые соединения в ванной. Это повлечет за собой массу неудобств, потому что вам будет непросто добраться до нужного участка, в случае необходимости.
Необходимо оставить доступ к трубам для регулировки и ремонта
Каркас для короба из гипсокартона
Ванная комната — это помещение, в котором постоянно наблюдается повышенная влажность воздуха. Значит, и гипсокартон для создания короба следует подбирать влагостойкий. Как правило, он доступен в продаже в формате листов зеленого цвета.Сам по себе гипсокартон имеет немало плюсов как надежный и экологически безопасный отделочный материал:
- легко режется;
- формирует эстетически привлекательную и прочную поверхность;
- позволяет создать надежную и безопасную фальш-стену или перегородку;
- хорошо сочетается со штукатуркой или керамической плиткой.
Что понадобится?
- профили;
- влагостойкий гипсокартон;
- силиконовый герметик;
- шурупы;
- дюбели;
- нож;
- перфоратор.
В чем секрет успешного монтажа маскировочного короба из гипсокартона в ванной? Четкое следование подробной схеме-монтажу, представленной ниже, поможет вам быстро и качественно спрятать трубы в ванной, не монтируя их в стену:
- заранее продумайте, как будет выглядеть короб, сделайте наброски на бумаге, придайте вашим записям вид четкой и хорошо продуманной схемы;
- выполните необходимые замеры, чтобы узнать, какое количество материала вам потребуется;
- производятся расчеты, определяющие необходимое количество материалов;
- в местах соприкосновения труб со стеной при помощи перфоратора и дюбелей с шурупами закрепите направляющие профили — так вы установите границы каркаса вашей будущей конструкции;
- закрепите такие же профили на полу и потолке — для безупречной фиксации верхней и нижней части короба;
- установите угловой наружный профиль и закрепите его ребрами жесткости для устойчивости, их можно сделать из тех же направляющих профилей, соединив угловой профиль полученными фрагментами с тем, что закреплен на стене;
- обшейте каркас гипсокартоном, вырезая необходимые фрагменты ножом и вставляя между профилями;
- после обшивки обработайте все стыки герметиком;
- остается лишь выполнить финишную отделку поверхности короба — покрасить, оштукатурить, обложить керамической плиткой.
Если у вас стены в ванной покрыты облицовочной плиткой, то можно выполнить отделку короба в таком же ключе. Так полученная конструкция будет органично смотреться в интерьере ванной и не будет отнимать визуально много пространства.Кстати, гипсокартонные листы в ванной можно успешно заменить пластиковыми панелями. Правда, в пользу первых говорит прочность материала. Пластик при всех его плюсах все же куда более хрупкий материал.
последовательное выполнение всех пунктов монтажа приведет вас к хорошему результату
.Для лучшей наглядности — несколько видео от профессионалов.
И небольшая подборка фото с коробами из гипсокартона в ванной.
(с маркировкой ГКЛВ). Чаще всего такие листы имеют зеленый цвет, но некоторые производители выпускают его и других цветов.
1. Гипсокартонные листы, нарезанные по размеру, крепятся к каркасу саморезами с шагом 30 см. Чтобы они не мешали при дальнейшей наклейке плитки, их утапливают в гипсокартон на пару миллиметров.
Гипсокартон к профилю крепится с помощью шурупов-саморезов
Совет. Чтобы вовремя обнаружить протечку, не следует монтировать короб впритык к полу. Следует отступить от него хотя бы несколько миллиметров. Оставить следует и небольшое расстояние вверху короба для удаления конденсата, скапливаемого на трубах.
2. Дверца для смотрового люка изготавливается следующим образом. Вначале ее по периметру крепится рама из алюминиевых профилей или деревянных брусков. Каркас дверцы также делается из профилей и навешивается на раму с помощью небольших петель. Затем дверца обшивается гипсокартоном (в дальнейшем на нее можно будет наклеить плитку). Чтобы она не слишком бросалась в глаза, смотровой люк можно установить на боковой грани короба.

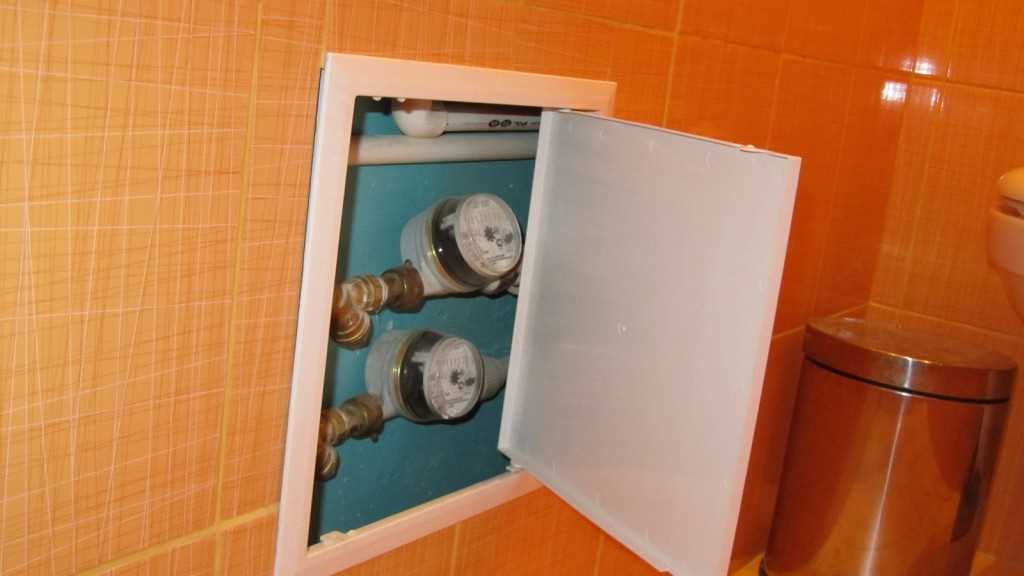

Готовый смотровой люк можно купить и в хозяйственном магазине
3. Если люком будут пользоваться нечасто, швы между стыками можно заделать шпаклевкой – так они будут менее заметны.
4. Зашить гипсокартоном можно и канализационный стояк. Для того, чтобы звук текущей воды не беспокоил жильцов, можно заполнить его звукоизоляционным материалом.
5. Короб, закрывающий канализационный стояк, можно оформить и в виде шкафчика с полочками. В таком случае в нем можно будет размещать запасы порошка, мыла и пр.
6. При монтаже короба под потолком внутри него можно установить светильники. Для этого в гипсокартоне заранее прорезаются отверстия для проводки.
Важно! Перед наклейкой плитки гипсокартон покрывается грунтовкой. Она поможет обеспечить надежное сцепление плитки с поверхностью
Короб из гипсокарона в ванной комнате

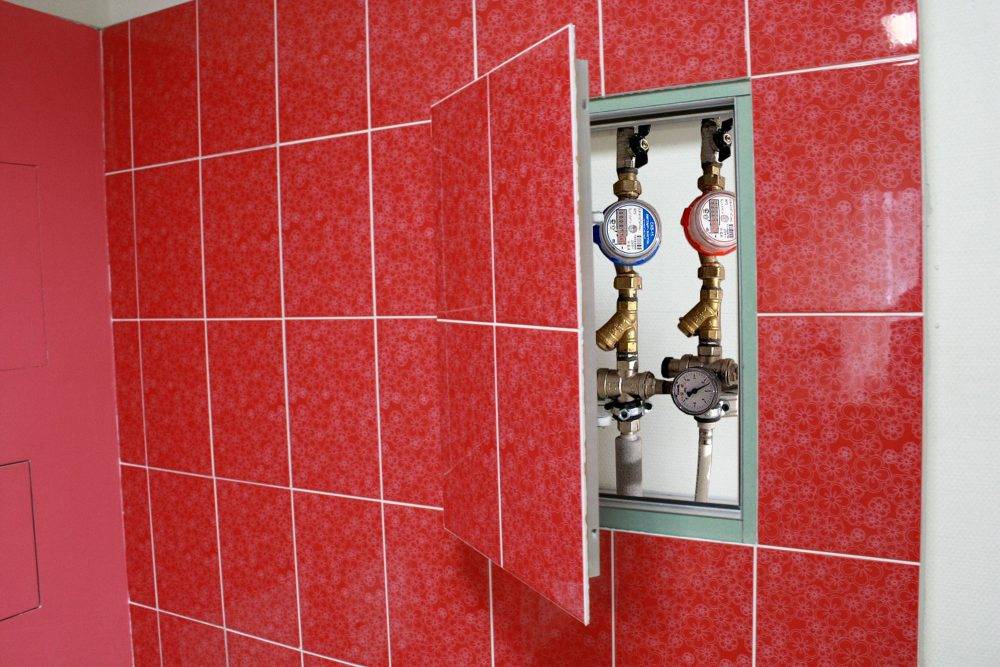

Кафельная плитка для разборной конструкции
Трубы водопровода можно закрыть плиткой из кафеля. Ее форма, размеры и цвет должны быть идентичны облицовке стен. А при аварийном ремонте или течи водопровода маскировку можно было бы легко разобрать. Поэтому данные конструкции придуманы не зря и являются острой необходимостью при форс-мажорных обстоятельствах.
Чтобы таким способом выполнить заделку труб в ванной, необходимо подготовить инструменты и материалы:
- дрель с перьевыми сверлами;
- плиткорез или ножовка по металлу;
- саморезы;
- профили из металла;
- кафель;
- уголки из пластика.
Последовательность действий при маскировке труб плиткой:
- Установить каркас из профилей.
- Выполнить резку кафеля согласно размерам каркаса.
- Просверлить отверстия в точках соединения с каркасом.
- Закрепить саморезами кафельную плитку и дополнить уголками из пластика.
Водяной теплый пол
Подключить контуры водяного теплого пола к линии центрального отопления можно лишь в одном случае – если в квартире для этого имеется только один стояк, от которого протянута подача и обратка ко всем регистрам в помещениях. В остальных вариантах для теплого водяного пола либо устанавливается отдельный котел, либо используется теплообменник, нагревающий воду за счет тепловой энергии системы централизованного отопления.
Для контуров ТП всегда используется коллекторная схема разводки. Трубы монтируются перед заливкой стяжки, только на проходных участках санузла. Под ванной, шкафами, душевой кабинкой, стиральной машиной от них нет никакого эффекта.
Теплообменник для водяного ТП.
Из-за громоздкости коллекторных узлов с теплообменниками большинство пользователей используют теплые полы электрического типа (ИК, греющий кабель, кассетные модификации).
Особенности монтажа короба из гипсокартона
Ванная комната — это помещение, в котором постоянно наблюдается повышенная влажность воздуха. Значит, и гипсокартон для создания короба следует подбирать влагостойкий. Как правило, он доступен в продаже в формате листов зеленого цвета.
Сам по себе гипсокартон имеет немало плюсов как надежный и экологически безопасный отделочный материал:
- легко режется;
- формирует эстетически привлекательную и прочную поверхность;
- позволяет создать надежную и безопасную фальш-стену или перегородку;
- хорошо сочетается со штукатуркой или керамической плиткой.
Что понадобится?
- профили;
- влагостойкий гипсокартон;
- силиконовый герметик;
- шурупы;
- дюбели;
- нож;
- перфоратор.
В чем секрет успешного монтажа маскировочного короба из гипсокартона в ванной? Четкое следование подробной схеме-монтажу, представленной ниже, поможет вам быстро и качественно спрятать трубы в ванной, не монтируя их в стену:
- заранее продумайте, как будет выглядеть короб, сделайте наброски на бумаге, придайте вашим записям вид четкой и хорошо продуманной схемы;
- выполните необходимые замеры, чтобы узнать, какое количество материала вам потребуется;
- производятся расчеты, определяющие необходимое количество материалов;
- в местах соприкосновения труб со стеной при помощи перфоратора и дюбелей с шурупами закрепите направляющие профили — так вы установите границы каркаса вашей будущей конструкции;
- закрепите такие же профили на полу и потолке — для безупречной фиксации верхней и нижней части короба;
- установите угловой наружный профиль и закрепите его ребрами жесткости для устойчивости, их можно сделать из тех же направляющих профилей, соединив угловой профиль полученными фрагментами с тем, что закреплен на стене;
- обшейте каркас гипсокартоном, вырезая необходимые фрагменты ножом и вставляя между профилями;
- после обшивки обработайте все стыки герметиком;
- остается лишь выполнить финишную отделку поверхности короба — покрасить, оштукатурить, обложить керамической плиткой.
Если у вас стены в ванной покрыты облицовочной плиткой, то можно выполнить отделку короба в таком же ключе. Так полученная конструкция будет органично смотреться в интерьере ванной и не будет отнимать визуально много пространства.
Кстати, гипсокартонные листы в ванной можно успешно заменить пластиковыми панелями. Правда, в пользу первых говорит прочность материала. Пластик при всех его плюсах все же куда более хрупкий материал.
Кажется, что такой способ спрятать трубы в ванной является самым сложным, но если разобраться, то ничего сложного в этом нет:
последовательное выполнение всех пунктов монтажа приведет вас к хорошему результату
.
Для лучшей наглядности — несколько видео от профессионалов.
И небольшая подборка фото с коробами из гипсокартона в ванной.
Декоративные защитные короба для домашних коммуникаций из МДФ и натурального дерева
Изделия из МДФ очень популярны при проведении дизайнерских ремонтов помещений, благодаря огромному количеству цветов и имитации текстурных фактур, практически любых материалов. Современный материал не изменяющих своих качеств (цвета, прочности, формы), при изменении температур. Натуральное дерево отличное решения при стилевом дизайне.
Недостаток деревянных и МДФ коробов – высокая стоимость. Причем у короба и экранов из натурального дерева, цена действительно — очень высока. Оба материала чувствительны к внешним механическим воздействиям.
Монтаж декоративного короба
Независимо от материала, из которого изготовлен короб, он состоит из двух частей:
- Направляющего желоба с отверстиями креплений, в которыйзакладываются трубы.
- Закрывающей желоб, при помощи боковых защелок, крышки.
- Установка короба, производиться следующим образом:
- На полу (стене, потолке) производиться карандашная разметка прохождения труб.
- К отмеченному линией участку, прикладывается желоб и на стене отмечаются отверстия его креплений (от 25 до 50 сантиметров между собой).
- Перфоратором с победитовым сверлом бурятся отверстия нужного диаметра, глубины и количества.
- Посредством дюбель-гвоздей, желоб крепиться по всей длине трассы.
- Производиться закладка труб внутрь желоба.
- Обе части короба (крышка-желоб) соединяются между собой.
Надеемся, что наша статья поможет совершить вам правильный выбор декоративного короба для труб домашних коммуникаций, исходя их технических характеристик по видам материалов.
Требования к материалам
Перед тем как спрятать трубы, необходимо решить при помощи какого материала будет производиться мероприятие. Выбирать изделия на основе эстетических составляющих не совсем правильно, так как они должны обладать и другими свойствами.
Потребуется обратить внимание на несколько характеристик. Небольшая масса изделий
Конструкция не должна загромождать малую площадь комнаты, поэтому следует выбирать материалы, для которых не потребуется массивный каркас. Можно использовать простые рейки из древесины, металлический профиль
Небольшая масса изделий. Конструкция не должна загромождать малую площадь комнаты, поэтому следует выбирать материалы, для которых не потребуется массивный каркас. Можно использовать простые рейки из древесины, металлический профиль.
- Устойчивость к влаге. Ванная комната – это помещение, в котором присутствует повышенный уровень влажности. Материал, с помощью которого будут закрываться водопроводные трубы, должен обладать стойкостью к таким условиям. Нужно выбирать изделия, которые не склонны к деформации и впитыванию влажности.
- Стойкость к химическим веществам. Для поддержки санитарного состояния в комнатах применяется бытовая химия, поэтому облицовочный материал обязан стойко выдерживать контактирование с такими продуктами. Для этого подойдет декоративная МДФ плита, пластиковые панели, влагостойкий ГКЛ.
Чтобы задекорировать неприглядные трубы, можно воспользоваться плитами из оргалита декоративных сортов, которые покрыты меламиновым ламинатом или объемными панелями из гипса. Последний вариант отличается многообразием текстур, которые реалистично имитируют древесину, кирпичи, мозаичные узоры. Они позволяют не только зашить водопровод, но и придают помещению оригинальную внешность. Перед обшивкой следует удостовериться в том, что трубопровод находится в надежном состоянии.
Закрытие неисправных труб приведет к тому, что в дальнейшем потребуется осуществлять разбор конструкции, что влечет за собой дополнительные временные и материальные затраты.
А также следует ознакомиться с типами водопровода.
Существует такие три разновидности труб, как:
- канализация;
- горячее и холодное водоснабжение;
- отопительная система, полотенцесушитель.
Не каждый тип коммуникаций можно с легкостью скрыть за отделкой, даже если планировка помещения предполагает подобные мероприятия. Сложности могут заключаться в строительных нормах, ведь они не допускают скрытие под штукатуркой труб, которые соединяются при помощи сгонной муфты или замка. Все разъемные соединения должны находиться в свободном доступе для оперативного устранения течи. Трубы из металла с холодным водоснабжением, а также канализационные блоки из чугуна часто образуют конденсат, поэтому их скрытие должно производиться таким образом, чтобы в этой области присутствовало минимальное количество воздуха, которое будет циркулировать и удалять влагу. Данные особенности следует учитывать и на их основе осуществлять подбор материала для работы.
Конструкция из кафельной плитки
Гипсокартоновый короб скроет трубы и счетчики воды
Необходимый набор для короба из гипсокартона:
- профиль металлический
- гипсокартон
- саморезы по металлу
Если использовать брусок вместо профиля, то саморезы нужны по дереву. По уровню выставляется профиль, присверливается к стенам и потолку (или бруски), делается каркас предполагаемого короба возле труб.
Затем конструкция обшивается гипсокартоном, впоследствии он обклеивается кафельной плиткой. Доступ к сантехнике обеспечивает люк, закрывающийся одним из многочисленных способов. Можно сделать щит, который также обклеивается плиткой и делает отверстие практически незаметным. Пластиковые дверцы и щиты продаются любых размеров.
Можно сделать в коробе рольставни, сантехнический накладной люк, размером не менее 80х50. Используются решетки, как деревянные, так и металлические. Вариантов много.
Достоинства и недостатки маскировки
Маскировка трубопровода защищает коммуникации не только от механического, но и от химического воздействия, которое разрушает некоторые материалы. С помощью наложенных поверх труб гипсокартонных листов, ДСП, фанеры или пластика можно создать в помещении любой дизайн.
Главным недостатком маскировки следует считать расходы на ее создание. Коммуникациям из любого материала может потребоваться ремонт. В таком случае маскировочный материал необходимо будет демонтировать, что связано с дополнительными расходами. Скрытая проводка не позволяет своевременно обнаружить повреждения. Это приведет к аварии.
Отделка стояков
В ванной комнате может быть два стояка – водопроводный и канализационный. Спрятать их можно также в каркасном коробе прямоугольного сечения. В зависимости от расположения стояков, их можно закрыть одним коробом, или же каждый стояк облицовывается отдельно.
Гидроизоляция стояка
Чтобы спрятать вертикальную трубу-стояк, существует технология, позволяющая имитировать колонну. На стояк надевается теплоизоляционная трубчатая оболочка «К-Флекс» соответствующего внутреннего диаметра и с толщиной стенки 1,5-2,0 см. Оболочку на трубу надевают кусками длиной по 0,3–0,5 м, и оставляют между ними зазоры в 3 см.
Монтаж наружной оболочки
Подбирают тонкостенную пластмассовую трубу с внутренним диаметром, равным наружному диаметру «К-Флекс», и по всей её длине делают разрез болгаркой. Зазоры между кусками «К-Флекс»-оболочки по окружности стояка заполняют монтажной пеной и, не дожидаясь её расширения, надевают на стояк разрезанную вдоль тонкостенную пластмассовую трубу, расширив прорезь.
Трубу стягивают нейлоновыми хомутами, чтобы расширяющаяся пена не раскрыла её, и разворачивают прорезью к стене. Через сутки хомуты срезают и получают теплоизолированный стояк в оболочке из пластмассовой трубы, прикреплённой своей внутренней поверхностью к стояку кольцами монтажной пены между участками «К-Флекс»-изоляции.
Облицовка стояка мозаикой
Поверхность пластмассовой оболочки грунтуют повышающей адгезию грунтовкой и отделывают мозаикой, укладывая её на белую цементную клеящую смесь или состав на полиуретановой основе.
Когда клей отвердеет, производят затирку мозаики и — канализационный или водопроводный стояк в ванной комнате превращается в колонну.
Особенности монтажа труб в ванной комнате
Ванная комната — средоточие воды в квартире, именно здесь находится большая часть труб и коммуникаций, связанных с водоснабжением и водоотведением. Когда вся сантехника новая и правильно смонтирована, то проблем ожидать не приходится
Но все же важно даже в этом случае иметь возможность в любой момент получить доступ к важным узлам магистралей, чтобы в случае чего без труда устранить поломку
Именно поэтому к монтажу сантехники предъявляются определенные требования. Он должен быть выполнен так, чтобы неисправность (например, течь) можно было бы устранить в любой момент.
Если вы закрываете чем-то трубы, то обязательно должны предусмотреть специальные лючки или возможность быстрого устранения декора «на всякий случай». Маскировка, какой бы она ни была, должна позволить за считанные секунды добраться до мест соединений труб, фитингов и т.д.
Ко всем коммуникациям в ванной всегда должен быть простой доступ
Полностью закрывать без возможности доступа нельзя:
- свежую разводку, еще не проверенную временем;
- места резьбовых соединений;
- места сварки;
- места, где стоят счетчики;
- фитинги Г, Т, Ч формы;
- места установки фильтров.
Если закрыть такие места без возможности доступа, то в один прекрасный момент вам придется ломать всю отделку, чтобы добраться до этих узлов.
Закрывать можно трубы без резьбовых соединений, выполненные из стали или меди, трубы из пластика, спаянные, но без резьбы. И все же в любом случае рекомендуем оборудовать смотровое окно даже в таких местах, чтобы иметь возможность контролировать состояние коммуникаций в любой момент.
Безусловно, скрытые чем-либо трубы добавят эстетики вашей небольшой ванне. Но все же мы рекомендуем выбирать максимально простые способы оформления коммуникаций (мебель, окрашивание, декор). Они не займут много места, не будут съедать свободное пространство и позволят в любой момент получить доступ к коммуникациям без особых хлопот.
Облицовка стен
Технология облицовки стен кафелем имеет свои особенности, от которых зависит финальный результат работы и срок службы отделочного материала. Профессиональные мастера начинают приклеивать плитку снизу вверх, чтобы получить ровное покрытие. Контрастная затирка для швов делает мелкие огрехи облицовки заметными, поэтому новичкам лучше использовать затирку в тон к плитке.
Законченная облицовка стен плиткой
Технология укладки выглядит следующим образом:
- Укладывать кафель на стену начинают со 2 ряда. Для этого от пола отмеряют высоты одной плитки и наносят на этом уровне линию. Для удобства мастера временно прикрепляют на этом месте металлический профиль или деревянную рейку, выставленную строго по уровню.
- Сначала укладывают первые две плитки в ряду, а затем первую плитку в следующем ярусе. Между кафелем укладывают пластиковые крестики, которые делают швы ровными.
- За один раз клей наносят на небольшой участок до 1 квадратного метра, чтобы он не успел высохнуть.
- Периодически правильность укладки проверяют строительным уровнем, чтобы исправить недочёты, пока клей не схватился.
- В последнюю очередь выкладывают первый ряд. Перед началом укладки демонтируют временную металлическую планку, которая использовалась в качестве уровня.

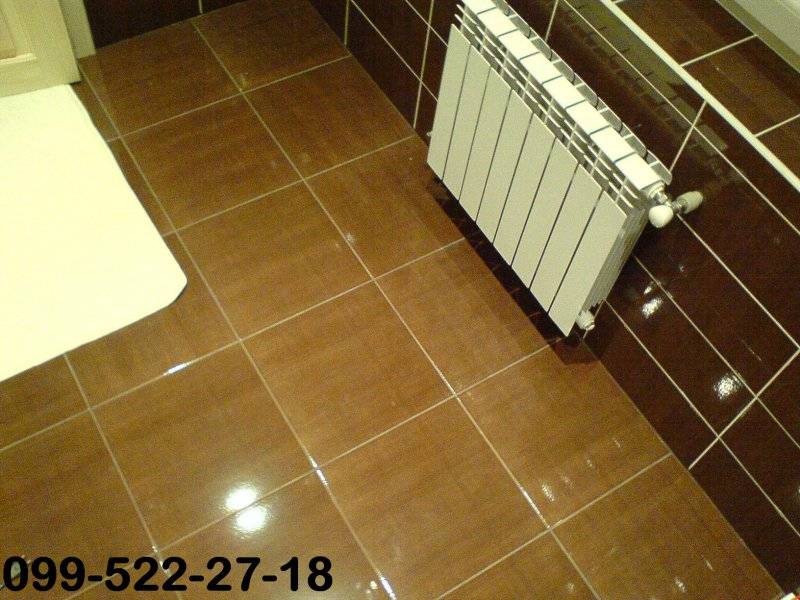

- После высыхания клея удаляют пластиковые крестики, а затем затирают швы специальной затиркой.
