Классификация и особенности современных фотоэлементов
Первую солнечную ячейку изготовили на основе селена (Se), однако низкий КПД (менее 1%), быстрое старение и высокая химическая активность селеновых фотоэлементов вынуждали искать другие, более дешёвые и эффективные материалы. И они нашлись в лице кристаллического кремния (Si). Поскольку этот элемент периодической таблицы является диэлектриком, его проводимость обеспечили за счёт включений из различных редкоземельных металлов. В зависимости от технологии изготовления существует несколько типов кремниевых фотоэлементов:
- монокристаллические;
- поликристаллические;
- из аморфного Si.
Первые изготавливаются методом срезания тончайших слоёв от слитков кремния самой высокой степени очистки. Внешне фотоэлементы монокристаллического типа выглядят как однотонные тёмно-синие стеклянные пластины с выраженной электродной сеткой. Их КПД достигает 19%, а срок службы составляет до 50 лет. И хоть производительность изготовленных на основе монокристаллов панелей постепенно падает, есть данные, что изготовленные более 40 лет назад батареи и сегодня сохраняют работоспособность, выдавая до 80% своей первоначальной мощности.
Монокристаллические солнечные ячейки имеют однородный тёмный цвет и срезанные углы — эти признаки не позволяют спутать их с другими фотоэлементами
В производстве поликристаллических фотоэлементов используют не такой чистый, но зато более дешёвый кремний. Упрощение технологии сказывается на внешнем виде пластин — они имеют не однородный оттенок, а более светлый узор, который образуют границы множества кристаллов. КПД таких солнечных ячеек немного ниже, чем у монокристаллических — не более 15%, а срок службы составляет до 25 лет. Надо сказать, что снижение основных эксплуатационных показателей абсолютно не сказалось на популярности поликристаллических фотоэлементов. Они выигрывают за счёт более низкой цены и не такой сильной зависимости от внешней загрязнённости, низкой облачности и ориентации на Солнце.
Поликристаллические фотоэлементы имеют более светлый синий оттенок и неоднородный рисунок — следствие того, что их структура состоит из множества кристаллов
Для солнечных батарей из аморфного Si используется не кристаллическая структура, а тончайший слой кремния, который напыляют на стекло или полимер. Хоть подобный метод производства и является самым дешёвым, такие панели имеют самый короткий срок жизни, причиной чему является выгорание и деградация аморфного слоя на солнце. Не радует этот тип фотоэлементов и производительностью — их КПД составляет не более 9% и во время эксплуатации существенно снижается. Использование солнечных батарей из аморфного кремния оправдано в пустынях — высокая солнечная активность нивелирует падение производительности, а бескрайние просторы позволяют размещать гелиоэлекростанции любой площади.
Возможность напылять кремниевую структуру на любую поверхность позволяет создавать гибкие солнечные панели
Дальнейшее развитие технологии производства фотоэлектрических элементов вызвано необходимостью в снижении цены и улучшении эксплуатационных характеристик. Максимальной производительностью и долговечностью сегодня обладают плёночные фотоэлементы:
- на основе теллурида кадмия;
- из тонких полимеров;
- с использованием индия и селенида меди.
О возможности применения в самодельных устройствах тонкоплёночных фотоэлементов говорить пока ещё рано. Сегодня их выпуском занимается только несколько наиболее «продвинутых» в технологическом плане компаний, поэтому чаще всего гибкие фотоэлементы можно увидеть в составе готовых солнечных панелей.
Способ изготовления солнечных батарей
Сначала определимся что нужно:
- Фотоэлементы.
- Основание для крепления самого ценного.
- Площадка где будет стоять будущая электростанция.
Теперь разберемся детальнее с каждым пунктом.
Сборка солнечных модулей из кремниевых фотоэлементов
Фотоэлементы с одного бока покрыты тонким слоем фосфора. Иногда там может быть бор.
Данный слой концентрирует в одном месте большое количество электронов. Они не разбегаются так как удерживаются фосфорной пленкой.
На пластине прикреплены металлические дорожки, по которым в дальнейшем протекает электрический ток. Данные кремневые элементы достаточно хрупкие поэтому будьте аккуратными при работе с ними.
Уровень напряжения зависит от количества таких полноценных пластинок.
Основные составляющие части:
- Кремневые пластины.
- Рейки.
- ДСП, несколько листов.
- Уголки из алюминия.
- Поролон толщиной 1,5-2,5 см.
- Что-то прозрачное для основания кремниевых пластин. Обычно это оргстекло.
- Шурупы или саморезы.
- Герметик.
- Провода.
- Клейма.
- Диоды.
Так же потребуются такие инструменты как:
- Ножовка.
- Шуруповерт.
- Паяльник.
- Мультиметр.
Для самостоятельной сборки солнечного модуля используют моно или поликристаллические фотоэлементы с параметрами 3 на 6 дюйма. Их можно отыскать в любом китайском магазине. Чтобы с экономить можно приобрести «специальные группы-пачки». Правда в них часто встречается брак.
Масса торговых точек продает фото пластины пачками по 36 или 72 штуки.
Чтобы соединить разделенные пластины-модули нужны специальные шины. А что бы сборку включить потребуются клеймы.
Теперь, когда с кремневыми фотоэлементами стал все ясно, идем собирать основание.
Остов для солнечной батареи
Это самое простое что можно изготовить в домашних условиях! Обычно его выполняют из реечек или алюминиевого профиля. Его без проблем можно приобрести в хозяйственном магазине. Целесообразно работать с алюминием по следующим причинам:
- Он легкий и не очень давит на опорную установку.
- Не ржавеет.
- Не поглощает влагу.
- Не подвержен гниению в отличие от древесины.
Прозрачный элемент
При покупке обратите внимание на:
- Процент преломления солнечного света. Чем он ниже, тем лучше! КПД пластин будет больше.
- На сколько он поглощает инфракрасные лучи.
На его роль подойдут:
- Плексиглас.
- Поликарбонат. Чуть хуже.
- Оргстекло.
От уровня поглощения зависит будет ли повышаться температура на кремниевых пластинах. Лучше всего пользоваться антибликовым прозрачным стеклом.
Определяемся с местом
Размер солнечного модуля зависит от количества, фотоэлементов, которые будут в него установлены. Лучше всего ставить батареи в место куда свет солнца падает со всех сторон. Так же можно оснастить подобную электростанцию автоматическим поворотом. То есть она будет всегда повернута к солнцу за счет этой штуки. Поворотное устройство для солнечной батареи можно изготовить своими руками.
Проследите за тем чтобы тени домов и деревьев не падали на нашу самодельную солнечную батарею.
Угол наклона зависит от:
- Климата.
- Того где находится дом.
- Времени года.
Солнечные элементы питания выдают максимальный КПД в тот момент, когда лучи падают перпендикулярно.
По некоторым расчетам было выяснено что 1кв метр выдает 120 Вт. В результате этого можно предположить, что на обычный дом в месяц будет уходить 300 кВт. Поэтому нужно задействовать площадь в 20 квадратных метров.
В результате всего выше сказанного солнечная батарея, выполненная своими руками, поможет сэкономить часть средств на электричество.
Установка
Монтировать батарею необходимо по месту максимальной освещенности солнечным светом. Панели могут крепиться на крыше дома, на жестком или поворотном кронштейне.
Лицевая часть солнечной батареи должна быть обращена на юг или юго-запад под углом от 40 до 60 градусов. При монтаже нужно учитывать внешние факторы. Панели не должны загораживаться деревьями и другими предметами, на них не должна попадать грязь.
Несколько рекомендаций, которые помогут сберечь деньги и время при изготовлении солнечных панелей:
- Лучше покупать фотоэлементы с небольшими дефектами. Они также работоспособны, только имеют не такой красивый внешний вид. Новые элементы очень дороги, сборка солнечной батареи будет экономически не оправдана. Если нет особой спешки, пластины лучше заказать на eBay, это обойдется еще дешевле. С пересылкой и Китая нужно быть осторожнее – большая вероятность получить бракованные детали.
- Фотоэлементы нужно купить с небольшим запасом, велика вероятность их поломки во время монтажа, особенно, если нет опыта сборки подобных конструкций.
- Если элементы пока не используются, следует припрятать их в надежное место во избежание поломок хрупких деталей. Нельзя складывать пластины большими стопками – они могут лопнуть.
- При первой сборке следует изготовить шаблон, на котором будут размечены места расположения пластин перед сборкой. Так легче вымерять расстояния между элементами перед пайкой.
- Паять необходимо маломощным паяльником, и ни в коем случае не применять усилие при пайке.
- Для сборки корпуса удобнее применять алюминиевые уголки, деревянная конструкция менее надежная. В качестве листа с тыльной стороны элементов лучше использовать оргстекло или другой подобный материал и надежнее, чем крашеная фанера, и эстетично выглядит.
- Располагать фотоэлектрические панели следует в местах, где солнечное освещение будет максимальным в течение всего светового дня.
Солнечная батарея из сд дисков
Для создания потребуется:
- Специальный светодиод прямоугольной формы.
- Компакт диск.
- Специальная крышка блокирующая утечку солнечной энергии.
- Болт.
- Пару проводов.
Процесс создания
Первым делом выполняем работу с крышкой. В ней нужно проколоть отверстие. Это можно сделать аккуратно ножницами, гвоздем или шилом.
Далее вкручиваем шуруп в пробку.
После этого берем CD диск и кладем его на крышку. Затем все закручиваем.
В итоге у нас появилась готовая цельная конструкция усиливающая и концентрирующая солнечный свет.

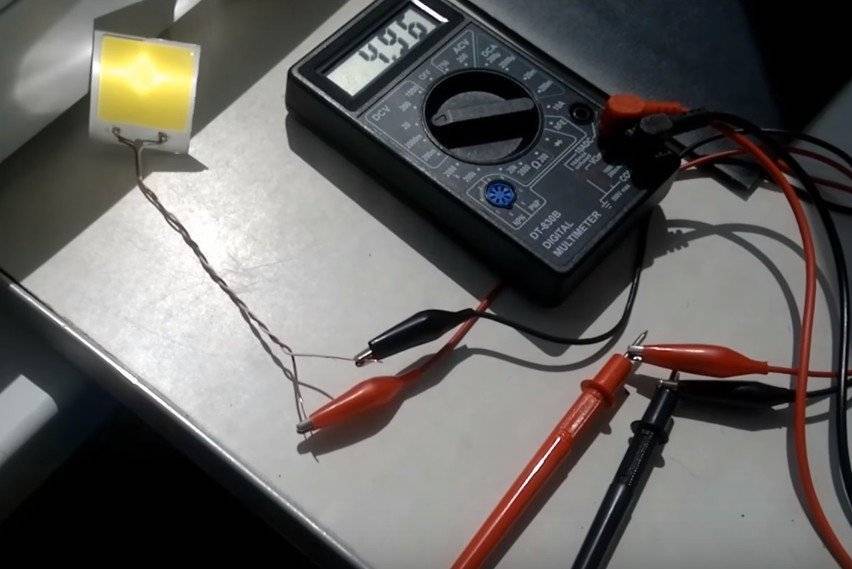

Теперь чтобы получить электричество перенаправляем луч солнца на светодиод. В итоге генерируется около 5 вольт энергии.
Таким образом если это запаковать в нехитрую конструкцию можно получать нужное количество электричества. Затраты при этом будут самые минимальные.
Разноцветное молоко, которое движется
Некоторые эксперименты строятся на использовании молока, его химические свойства отлично подходят, чтобы показывать, как действуют моющие средства. Этот эксперимент для дома объясняет, как устроить настоящий цветной взрыв в тарелке.
Что понадобится: тарелка, обычное коровье молоко, ватные палочки, пищевой краситель, средство для мытья посуды.
Что делаем:
- Вылейте молоко в тарелку, но не до самых краев;
- С помощью ватной палочки точечно нанесите пищевой краситель, можно использовать несколько цветов;
- Потрогайте сухой ватной палочкой молоко и покажите ребенку, что ничего не происходит;
- Смочите другую палочку в моющем средстве и аккуратно коснитесь краски;
- Наблюдайте, как краски начинают «разбегаться» от ватной палочки.
Сколько времени занимает эксперимент: 15 минут
Вашему ребенку нравятся эксперименты?
Это нравится нам обоим – и мне, и ребенку
63.64%
Не особо увлекается экспериментами 10.91%
Еще е пробовали такие эксперименты, но обязательно попробуем! 25.45%
На какую мощность солнечных батарей можно рассчитывать
Задумываясь о строительстве собственной солнечной электростанции, каждый мечтает о том, чтобы полностью отказаться от проводного электричества. Для того чтобы проанализировать реальность этой затеи, сделаем небольшие расчёты.
Узнать суточное потребление электроэнергии несложно. Для этого достаточно заглянуть в присланный энергосбывающей организацией счёт и разделить количество указанных там киловатт на число дней в месяце. К примеру, если вам предлагают оплатить 330 кВт×час, то это значит, что суточное потребление составляет 330/30=11 кВт×час.
График зависимости мощности солнечной батареи в зависимости от освещённости
В расчётах следует обязательно учитывать тот факт, что солнечная панель будет вырабатывать электричество только в светлое время суток, причём до 70% генерации осуществляется в период с 9 до 16 часов. Кроме того, эффективность работы устройства напрямую зависит от угла падения солнечных лучей и состояния атмосферы.
Небольшая облачность или дымка снизят эффективность токоотдачи гелиоустановки в 2–3 раза, тогда как затянутое сплошными облаками небо спровоцирует падение производительности в 15–20 раз. В идеальных условиях для генерации 11 кВт×час энергии было бы достаточно солнечной батареи мощностью 11/7 = 1.6 кВт. Учитывая влияние природных факторов, этот параметр следует увеличить примерно на 40–50%.
Кроме того, есть ещё один фактор, заставляющий увеличить площадь используемых фотоэлементов. Во-первых, не следует забывать о том, что ночью батарея работать не будет, а значит, понадобятся мощные аккумуляторы. Во-вторых, для питания бытовых приборов нужен ток напряжением 220 В, поэтому понадобится мощный преобразователь напряжения (инвертор). Специалисты утверждают, что потери на накопление и трансформацию электроэнергии забирают до 20–30% от её общего количества. Поэтому реальная мощность солнечной батареи должна быть увеличена на 60–80% от расчётной величины. Принимая значение неэффективности в 70%, получаем номинальную мощность нашей гелиопанели, равную 1.6 + (1.6×0.7) =2.7 кВт.
Использование сборок из высокотоковых литиевых аккумуляторов является одним из наиболее изящных, но отнюдь не самым дешёвым способом хранения солнечной электроэнергии
Для хранения электроэнергии понадобятся низковольтные аккумуляторы, рассчитанные на напряжение 12, 24 или 48 В. Их ёмкость должна быть рассчитана на суточное потребление энергии плюс потери на трансформацию и преобразование. В нашем случае понадобится массив батарей, рассчитанных на хранение 11 + (11×0.3) = 14.3 кВт×час энергии. Если использовать обычные 12-вольтовые автомобильные аккумуляторы, то понадобится сборка на 14300 Вт×ч / 12 В = 1200 А×ч, то есть шесть аккумуляторов, рассчитанных на 200 ампер-часов каждый.
Где и как купить фотоэлементы
Теперь о качестве. На всех китайских площадках типа Ebay или Alibaba продается отбраковка. Те детали, которые не прошли тесты на заводе. Потому идеальной батареи вы не получите. Но цена у них не самая большая, так что можно смириться. Во всяком случае, на первых порах. Соберите пару тестовых солнечных батарей своими руками, набейте руку, а потом можно брать с завода.
Один из вариантов ячеек с припаянными проводниками
Некоторые продают фотоэлементы запаянными в воск. Это предотвращает их порчу при перевозке, но избавиться от воска и не повредить пластины довольно сложно. Нужно все вместе их окунуть в горячую, но не кипящую воду. Подождать пока воск растает, потом аккуратно разъединять. Потом поочередно купать каждую пластину в горячем мыльном растворе, потом окуная в чистую горячую воду. Таких «омовений» моет понадобиться несколько, воду и мыльный раствор придется менять, и не один раз. После того как воск удалите, чистые пластины разложите на махровом полотенце для просушки. Очень хлопотное это дело. Так что лучше покупайте без воска. Так намного проще.
Теперь о покупках на китайских площадках. Конкретно о Ebay и Alibaba. Они проверены, тысячи людей ежедневно там что-то покупают. Система ничем не отличается. После регистрации, как обычно, в строке поиска набираете название элемента. Потом выбираете понравившееся по какой-то причине предложение. Обязательно выбирайте из тех вариантов, где есть бесплатная доставка (на английском free shipping). Если такой пометки нет, то доставку придется оплачивать отдельно. А она часто больше стоимости товара и уж точно больше той разницы, что вы выгадаете на цене.
С кремниевыми ячейками нужно обращаться очень осторожно: они очень хрупкие
Ориентироваться нужно не только на цену, но и на рейтинг продавца и на отзывы. Внимательно читайте и состав товара, его параметры и отзывы. Можно с продавцом общаться, только сообщения писать нужно на английском.
По поводу оплаты. Она на этих площадках переводится продавцу только после того, как вы отпишитесь в получении товара. А пока идет доставка, ваши деньги лежат на счете торговой площадки. Оплачивать можно с карты. Если боитесь светить данные карты, воспользуйтесь промежуточными сервисами. Они есть разные, но суть одна — ваша карта не засветится. Есть на этих площадках и возврат товара, но это долгая песня, так что лучше брать у проверенных продавцов (с хорошим рейтингом и отзывами).
Да. Посылка идет в зависимости от региона. И дело не столько в том, как долго она будет идти из Китая, как в том, как скоро ее доставит почта. В лучшем случае — недели три, но может и полтора месяца.
Аккумуляторная батарея
От аккумулятора (АКБ) зависит расстояние, которое проедет самокат. Существуют несколько типов батарей: свинцово-кислотные, литий-полимерные, литий-ионные, литий-железофосфатные. Первые известны по использованию в мотоциклах и автомобилях. Имеют большой вес и мало, по сравнению с другими типами, количество циклов заряда-разряда.
Обратите внимание!
Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи
Полимерные и ионные — наиболее подходящие по соотношению веса, технических характеристик и цены. У литий-полимерных батарей количество разрядов-зарядов до 800, у литий-ионных – до 1000 циклов. Оба типа мало весят и зависят от температуры окружающей среды. В холодную погоду разряд происходит быстрее. К тому же есть опасность возгорания или взрыва при перезаряде.
Литий-железофосфатный аккумулятор не боится механических повреждений, устойчив к низким температурам, не боится перезаряда и имеет до 2000 циклов заряда-разряда. Но он тяжелее и дороже полимерных и ионных аккумуляторов.
Блок аккумулятора можно купить готовый, можно собрать самостоятельно, например, на базе аккумуляторов типа 18650. Какой использовать – зависит от личных предпочтений и имеющихся ресурсов.
Установка батареи производится по-разному. Можно установить внизу в площадку, называемую дека. Этот вариант предпочтительнее, так как не поднимает центр тяжести. Но в этом случае требуется сделать дополнительную защиту от ударов и механических повреждений.
Еще одним местом установки АКБ является рулевая стойка. Там делается либо навесной контейнер, либо выполняется монтаж в стойке, если она сделана из нескольких труб.
Обратите внимание!
Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих
Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками
Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях
Как бы ни монтировалась батарея, ее необходимо защитить от попадания влаги. Гидроизоляция электросамоката, сделанного своими руками, проводится с помощью изоленты, герметиков, изготовления влагозащитных кожухов.
Солнечная батарея из фольги
Как делается солнечная батарея из диодов, теперь понятно. Ещё хороший способ: можно сделать батарею из фольги. Но ее мощность будет ниже, чем у предыдущих методов.
Инструкция:
- Потребуется медная фольга площадью 45 кв. см. Ее нужно обезжирить.
- При помощи наждачной бумаги избавьтесь от оксидной пленки.
- Теперь нужно положить фольгу на горелку, мощность которой должна быть менее 1,1 кВт. Необходимо нагревать, пока не начнут появляться красно-оранжевые пятна.
- После этого нагревать нужно еще в течение получаса, чтобы образовалась оксидная пленка нужной толщины.
- Затем прожарку нужно остановить и дать остыть листу вместе с печкой.
- Остатки удалить проточной водой, но не сгибая лист
- Обрежьте с пластиковой бутылки объемом 2–2,5 литра горло и поместите туда два куска фольги. Они не должны соединяться. Закрепляются они специальным зажимом типа «Крокодил».
- К обработанному куску пойдет минус, а к другому – плюс.
- Теперь туда нужно залить раствор из соли. Его уровень должен быть чуть ниже верхней кромки электродов – примерно на 2,5 см. Готовится он из 2–4 столовых ложек соли.
Самодельная солнечная панель – это отличный выход. И как можно заметить, имеется много способов ее изготовить: солнечная батарея из транзисторов, солнечный коллектор из алюминиевых банок, из фольги, из диодов. И это еще далеко не все. Собирать совсем несложно, если понимать принцип ее работы. Она, конечно, не сможет запитать целый дом или дачу, но в качестве дополнительного аккумулятора для зарядки телефона или другой мелкой техники вполне подойдет. Изготавливая солнечную батарею в домашних условиях, будьте очень аккуратны и четко соблюдайте все инструкции.
Как сделать солнечную батарею в домашних условиях, фото пошагового изготовления солнечной панели.
Сделать солнечную батарею можно самостоятельно, и обойдётся она Вам дешевле, чем купить уже готовую.
Обычно солнечная батарея используется для зарядки аккумуляторов на 12 V, чтобы обеспечить полноценную зарядку понадобится собрать солнечную панель, которая будет вырабатывать без нагрузки в солнечную погоду около 17 — 18V.
Солнечные элементы продаются комплектами, наиболее часто можно встретить комплекты из 36 и 72 (+ 2 запасных) элементов размером 152 х 76 мм. Нужно замерить мультиметром одну панельку и определить точные её характеристики, сколько она выдаёт на солнце, затем уже рассчитать, сколько панелек расположить и подключить последовательно в ряду.
Например, одна панелька выдает 4,5 V, чтобы получить 18V нам понадобится 4 панельки в ряду. Количеством рядов можно добиться нужной мощности, которую будет выдавать панель. Панель из 36 элементов будет выдавать около 50 Вт и 3,5 А.
В набор с солнечными элементами также входит – карандаш с флюсом, ленточный провод (токопроводящая шина), соединительный провод.
В зависимости от того сколько солнечных элементов будет размещено, нужно рассчитать размер будущей панели.
Для изготовления корпуса батареи можно использовать алюминиевый уголок 25 х 25 или подобный, и деревянные рейки.
Прозрачную верхнюю крышку можно изготовить из стекла или оргстекла высокой прозрачности. Заднюю стенку можно изготовить из фанеры.
Также ещё нам понадобится:
- Диод Шотки.
- Клеммы.
- Медные провода.
- Скотч прозрачный.
- Силиконовый герметик.
- Акриловый лак.
- Саморезы.
Изготовление солнечной панели в домашних условиях.
Раскладываем на стекле солнечные элементы токосьёмными дорожками к верху, временно фиксируем их с помощью скотча к стеклу. Нарезаем ленточный провод на размер чуть больше ширины пластин.
Покрываем флюсом места пайки и припаиваем провода к пластинам. На лицевой стороне панелек размещены токоведущие дорожки плюс, на обратной стороне минус.
В ряду пластины соединяем последовательно, сами ряды уже параллельно, крайние панельки выводим на общую шину.
Припаиваем выводы, на выходе на плюсовой вывод припаиваем последовательно диод Шотки, чтобы избежать разряда аккумулятора в ночное время, когда солнечная панель стаёт сама потребителем энергии.
Подготавливаем алюминиевую раму, на внутреннюю часть рамы клеим резиновый уплотнитель. В раму вставляем стекло с панелями.
Чтобы стекло на солнце не лопнуло при расширении, следует заранее предусмотреть зазор между стеклом и рамой по периметру около 5 мм. Чтобы под стекло не попадала вода во время дождя, места стыковки стекла и рамы обрабатываем герметиком. Края панелек клеим к стеклу также герметиком, всю тыльную сторону вскрываем акриловым лаком.
Спрос на альтернативные источники энергии возрастает с каждым днём. Народные умельцы активно осваивают способы, как изготовить солнечную батарею своими руками.
Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти
Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью — найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.
Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний
Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.
Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные — из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.
Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы — как и качественные устройства, их можно купить на зарубежных торговых площадках
Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.
Можно ли заменить фотоэлектрические пластины чем-то другим
Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.
Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов
Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.
