Как проверить заряд батарейки: способы смешные и не очень

Проверка пальчиковых батареек мультиметром

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

1. Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
2. Присоединяем в среднюю лунку красный щуп.
3. Устанавливаем рычаг на цифру 20 с левой стороны.
4. Берем красный провод и подсоединяем его к плюсу аккумулятора.
5. Берем черный провод и крепим его к минусу батареи.
6. Смотрим отображаемое значение на дисплее устройства.

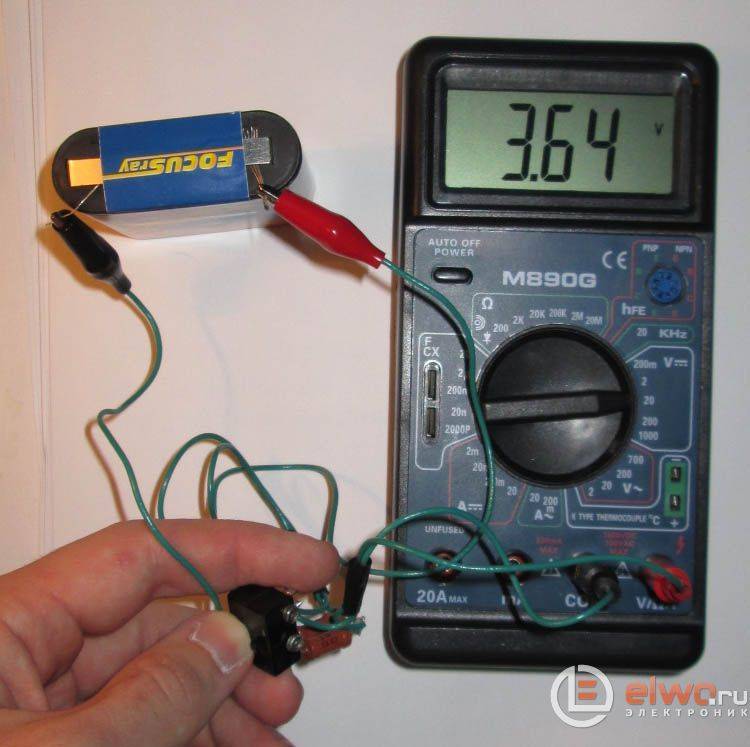

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.

Батарейка и её параметры

Батарейка — это элемент питания с накопленной внутренней электроэнергией. Конструктивно она представляет собой ёмкость, в которой находится вещество (электролит), обеспечивающее движение носителей заряда от одного полюса изделия к другому, тем самым создавая электрический ток. Возможно это благодаря химическим процессам, проходящим с выделением энергии. Постепенно эти процессы замедляются, и батарейка теряет способность создавать ток, то есть «садится».

Элементы питания разделяются на следующие два основных типа:

Любая батарейка состоит из трёх элементов: двух электродов (анод и катод) и агрессивной среды — электролит. Последний является жидкостью, поэтому, чтобы он не вытекал из оболочки, добавляется полимерный загуститель. Анод выполняется в порошковом виде. При его реакции с электролитом он постепенно растворяется, в результате образуются свободные заряды, которые тут же поглощаются, и наступает равновесное состояние.

Если подключить источник питания к электрической цепи, в нём начинаются окислительно-восстановительные реакции. На аноде возникает избыток электронов, которые притягиваются катодом. Перераспределение зарядов приводит к появлению на электродах разности потенциалов.

Со временем изначальный состав анода и катода изменяется, а количество электролита уменьшается. При прохождении реакции возникают вещества, препятствующие движению зарядов. Всё это приводит к тому, что сила тока, отдаваемая батарейкой, уменьшается, а вместе с ней снижается и разность потенциалов.

Аккумуляторы по своей сути работают аналогично батарейкам. В них также при истощении анода электроны больше не образуются, а аккумулятор теряет силу тока и напряжение. Но из-за типа используемого материала анод имеет способность к восстановлению. Для этого через него пропускается электрический ток, приводящий к его обогащению и восполнению заряда.

Характеристики элементов питания

Все параметры батареек разделяются на два основных вида: электрические и физические. К первым относят типоразмер изделия и его геометрическую форму. Но как бы ни выглядела батарейка, конструктивно она всегда имеет два вывода: положительный и отрицательный. Обозначаются они на корпусе соответственно знаками

+» и «-«.

К основным характеристикам батареек относится:

Методы измерения

При исследовании батареек чаще всего измеряются два параметра — ёмкость и напряжение. Для замеров характеристик могут использоваться как лабораторные стенды со специализированными электронными приборами, так и тестеры бытового уровня.

К специализированным приборам относятся тестеры, измеряющие только определённый параметр. Например, вольтметр или измеритель ёмкости. Такие устройства в основе своей работы используют микроконтроллеры и специальные анализаторы, а их работа полностью автоматизирована. При этом они могут быть как полностью законченными устройствами, так и приборами, предназначенными для подключения к персональному компьютеру.

Кроме этого, для получения общих сведений о работоспособности источника питания можно использовать светодиоды или пьезодинамики. С помощью отрезков проводов на них подаётся напряжение с батарейки, и визуально или по звуку оценивается годность элемента. Но получить достоверные показатели без проверки тестером не удастся

При этом неважно, будет он цифрового или аналогового типа

Круглые батарейки таблетки

По
такому же принципу проверяется напряжение у плоских таблеток типа CR 2032. Их используют в
брелках, материнских платах, электронных игрушках.

Щупы
прикладываете вот таким образом и смотрите на результат.

3В – хорошая, менее 2,5В – в мусорку.

С плоскими таблетками на 1,5В (LR44, G13, A76, LR357 и т.д.) то же самое.

1,5В – хорошо, менее 1,25В – плохо.

Ошибка!
Внимание, все батарейки вне зависимости от их типоразмера, которые при проверке остаточного напряжения показали хорошие значения, могут быть неисправны при измерениях под нагрузкой!

Фактически вы замерили величину напряжение без нагрузки (ЭДС). Поэтому обязательно проверяйте двумя методами.

Проверка заряда без нагрузки

Этим способом вы сможете обнаружить уже непригодные элементы.

Вам нужно:

• настроить мультиметр в соответствии с величиной постоянного напряжения;
• поставить ограничение измерения 20 В;
• измерить напряжение, соединив щупы устройства с контактами элемента;
• зафиксировать результат тестера.
• В зависимости от напряжения можно определить работоспособность:
• выше 1,35 В – заряд пригоден для стабильной работы каждого устройства;
• ниже 1,35 В, но более 1,2 В – подойдет устройствам, потребляющим мало энергии;
• ниже 1,2 В – смело утилизируйте.

Однако чтобы в полной мере оценить батарею, необходима проверка под нагрузкой. Для элементов с зарядом ниже 1,2 В операция бесполезна.

Проверка емкости АКБ шуруповерта

Проверять емкость аккумулятора шуруповерта следует, определив вначале текущие показатели напряжения. Снятие показателей проводится в процессе зарядки АКБ. С помощью мультиметра или вольтметра через 30 минут после включения батареи в сеть снимается первый показатель напряжения (U). Он должен быть 13 В. Затем еще спустя полчаса — второй показатель, в норме он 13,5 В. Напряжение растет постепенно, за два часа оно увеличивается приблизительно до 14 В, а если элемент питания полностью заряжен — 17 В.

После этого тестером измеряется напряжение между полюсами

Важно учитывать, что показатель, полученный при таком замере, является числом «покоя» или «холостого хода», без нагрузки. Рабочее U составляет, обычно, 14,4 В (на 12 банок АКБ), а «холостое» — 17 В

Если значение U ниже, это означает, что некоторые части батареи могли выйти из строя, или же она зарядилась не полностью. Эта простая первичная проверка напряжения помогает понять, насколько работоспособен аккумулятор шуруповерта и есть ли необходимость в его замене.

Теперь, исходя из показателя напряжения, можно определить емкость. В данном случае, понадобится дополнительная нагрузка на АКБ с известными параметрами мощности в виде лампочки в 10 Вт, рассчитанной на известное напряжение аккумулятора 17-18 вольт.

К полностью заряженному аккумулятору с помощью двух проводков подсоединяется лампочка. Она начинает гореть, и на часах засекается то время, за которое она потухнет до конца. Обычная АКБ шуруповерта китайского производства с оптимальной (нормальной) емкостью в 1,3 Ач будет разряжаться через лампочку в 10 ватт около 2,5 часов. Чтобы ускорить процесс, можно использовать лампочку в 20 ватт, и тогда аккумулятор разрядится быстрее — примерно за 1 час 10 минут.

Если лампочка потухла быстро (к примеру, через полчаса) вычисляем емкость АКБ по следующей простой формуле: Емкость = 10 Вт / 18 В х 0,5 часа = 0,28 ампер в час. Это означает, что батарея, к сожалению, уже не может накопить в себе больший заряд и нуждается в замене.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

• Соединить щупы мультиметра с контактами тестируемой батареи.
• Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
• Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Общие сведения

Мультиметр — компактное многофункциональное устройство, применяющееся в электрике и электронике. Аппарат также называют тестером.

С помощью прибора можно определить:

• напряжение электрической сети;
• силу тока и напряжение, подающегося на определенный элемент цепи;
• работоспособность некоторых электрозависимых приборов;
• определить объем аккумулятора портативного устройства;
• обнаружить поврежденный участок электропроводки в помещении.

С помощью мультиметра можно определить показатель входного и выходного напряжения на трансформаторных установках, блоках питания и сетевых адаптерах. Также аппарат используют при проверке электродвигателей на работоспособность при поломках или сбоях в работе. Мультиметры активно используют для проверки нагрузочного тока в электронных блоках, реле, других элементах автоматики.

Аккумуляторные и обычные батарейки

Все современные батарейки подразделяются на 2 больших вида:

• Обычные (не заряжаемые) – одноразового использования элементы, имеющие емкость от 600-700 до 10 000-12 000 мАч и напряжение – от 1,5 до 9 В.
• Аккумуляторные (перезаряжаемые) – способны к многократной перезарядке. Обладают емкостью до 3000-4000 мАч и напряжением от 1,2-1,5 до 3,6-3,7 В. В зависимости от используемых при производстве материалов, они бывают никель-кадмиевые, литий-ионные, никель-цинковые, никель-металлгибридные.

Основная масса аккумуляторных батарей относится к типу АА.

Внешне аккумуляторный элемент питания можно отличить от обычного по следующим признакам:

• Наличие надписи ««rechargeable», обозначающей, что батарею можно зарядить после того, как она полностью села.
• Выделенная большими цифрами емкость в мАч.

На заметку. Несмотря на бытующее мнение о том, что и алкалиновые батарейки можно много раз подзаряжать, они являются одноразовыми и не предназначены для многоразового использования. Их зарядка может вызвать повреждение или выход из строя дорогого подзарядного устройства для аккумуляторов.

Также отличительной чертой аккумуляторных батарей является их более высокая, по сравнению с солевыми или алкалиновыми аналогами, цена – самый простой аккумулятор имеет стоимость в 5-6 раз больше, чем дорогая обычная солевая или алкалиновая батарея.

Проверка заряда элемента питания

Проверяют зарядку питания при помощи цифровых электронных мультиметров и аналоговых вольтметров. Применение первых измерительных приборов более популярно и распространено, так как мультиметры имеют небольшую стоимость, просты в использовании и обслуживании.

Проверка заряда без нагрузки

Заряд питания без нагрузки (в так называемом «режиме холостого хода») измеряется следующим образом:

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

1. Регулятор мультиметра устанавливается в режим измерения постоянного напряжения;
2. Выбирается предел измерения до 20 В;
3. Соблюдая полярность, щупы прибора прикладываются к полюсам батарейки (красный – к положительному, черный – к отрицательному);
4. Значение заряда (напряжения) мультиметр с небольшой погрешностью покажет на своем дисплее через 2-3 секунды.

На заметку. Перед тем, как измерить заряд батарейки мультиметром, необходимо убедиться в том, что ее полюса не загрязнены и не покрыты пленкой окислов. Все визуально заметные загрязнения удаляют смоченной в спирте ваткой или чистой ветошью. Также необходимо использовать прибор, исправность и точность измерений которого проверена временем.

Полученное при измерении значение сравнивают с тем, которое указано на питании. Так, например, если значение напряжения элемента форм-фактора типа АА меньше 1,0 В, то это означает, что он разряжен и не пригоден для дальнейшего использования.

Проверка электрических батареек мультиметром под нагрузкой

Проверка батареек мультиметром производится следующим образом:

1. К проверяемому питанию параллельно подключают нагрузочный элемент;
2. Соблюдая полярность, к полюсам прикладываются щупы мультиметра;
3. Спустя примерно 35-40 секунд, с дисплея прибора снимается фактическое значение заряда питания под нагрузкой.

Проверка батареек способом измерения силы тока

Еще одним способом того, как проверить батарейку тестером, является измерение силы тока.

Производят подобное измерение следующим образом:

1. Красный щуп прибора подключают к разъему для измерения постоянного тока (гнездо с маркировкой «COM»);
2. Ручку регулятора прибора устанавливают на максимальное для данного мультиметра значение измеряемого постоянного тока – 5 или 10 А;
3. Батарейку зажимают в руке и прикладывают черный щуп к отрицательному полюсу;
4. Красным щупом касаются положительного полюса на несколько секунд, запоминая окончательное значение, которое покажет прибор.

Разряженные питания будут иметь результат подобного измерения меньше 1,7 А.

Как проверить батарейку без приборов

Самый простой щелочной или алкалиновый пальчиковый элемент питания можно проверять на степень зарядки без использования различных измерительных приборов следующим образом:

1. Батарейку берут за верхнюю часть с положительной клеммой двумя пальцами и поднимают над поверхностью стола на 2,5-3,0 см;
2. Разжимая пальцы, дают элементу удариться отрицательным полюсом о поверхность стола. Заряженные элементы при соприкосновении с твердой поверхностью издают глухой звук и не падают на бок, оставаясь в вертикальном положении.

Нестандартные методы

В
детстве самым универсальным способом проверки было попробовать батарейку на
вкус. Щиплется – значит еще заряжена.

Особенно
удобна в этом плане крона.

Для
пальчиковых, язык нормального здорового человека не годится. Слишком далеко
друг от друга разнесены плюс и минус.

Одно время довольно популярны были модели Duracell со специальной сигнальной полоской, которая показывает уровень заряда.

Достаточно было нажать на две кнопочки и полоска окрашивалась в разные цвета, демонстрируя оставшуюся емкость.

На самом деле никакую емкость она не измеряла. Данная полоса изготавливается из термокраски и меняет свой цвет в зависимости от температуры.

Паяльник не даст соврать.

Умельцы зачастую вырезали с негодных батареек этот датчик и применяли его в других целях. Сейчас подобные устройства встречаются почему-то довольно редко.

Еще одним
оригинальным способом проверки является метод компаса.

Подносите компас к батарейке и проводите им вдоль корпуса. Если стрелка выстраивается строго по одной оси и не отклоняется в разные стороны, значит заряд еще есть.

Красный участок стрелы должен тянуться к минусу, белый – к плюсу.

Чем
больше гуляет стрелка, тем меньше заряда осталось в банке.

Принцип работы телефонного аккумулятора

Большая часть гаджетов имеет функцию работы от батареи. Существует несколько видов аккумуляторов для телефонов:

• Ni-Cd – никель-кадмиевые;
• Ni-Mh – никель-металлгидридные;
• Li-Ion – литий-ионные.

Самый большой объем заряда имеют NiCd-аккумуляторы, они легко изготавливаются, хранятся и эксплуатируются. Часто используются для питания медицинского оборудования, радиостанций, мощных инструментов и профессиональных видеокамер. NiMh-батареи выделяют больше тепла во время заряда, требует использование сложного алгоритма для определения полного заряда. По этой причине большинство таких батарей имеют внутренний температурный датчик. Заряжается NiMh долго (превышает в 2 раза длительность восполнении заряда NiCd) но и емкость их намного больше.

Аккумуляторы типа Li-Ion при пересчете показателей на один килограмм веса в 2 раза превышают величину NiCd

По этой причине литий-ионные батареи сейчас используются во всех телефонах, ноутбуках, где важно кроме время автономной работы еще и вес изделия. Сама конструкция батарейки очень проста: два графитовых листка из оксида лития и кобальта, которые смазаны электролитом и свернуты в рулон

Почему разряжается батарея

Владельцы смартфонов через год или полтора начинают отмечать снижение работоспособности аппарата, заряд быстро уходит. Это может происходит по нескольким причинам, некоторые из них можно решить программным путем (отключение ненужных функций, wi-fi, чистка от вирусов), другие же можно только технически исправить, восстановив емкость аккумулятора. Популярным причинами, почему разряжается батарея выступают следующие факторы.

Повышенная нагрузка на аппарат

Подавляющее большинство смартфоном работают на операционной системе Android, которая из-за сложности и открытого кода подвержена сбоям, оптимизация работы ОС находится на низком уровне. Автоматически в фоновом режиме работают несколько десятком программ, даже в режиме ожидания (с выключенным экраном) они продолжают «сжирать» заряд и приводят к быстрому снижению емкости батареи. Многие из этих фоновых программ не нужны рядовому пользователю и их следует отключить.

Вирусы

Система Андроид является бесплатной, поэтом приобрела такую популярности, хакеры не могли обойти это стороной и начали создавать под нее вредоносные программы. Деятельность таких вирусов приводит к быстрому снижения заряда аккумулятора телефона. Кроме этого падает производительность смартфонов даже с сильными процессорами. Определить наличие «вредителей» помогут следующие признаки (кроме антивирусов): появление рекламных объявлений в неположенных местах, рост температуры корпуса гаджета, притормаживание системы.

Неисправный аккумулятор

Поломка батареи привозит к быстрой потери энергии. Чаще это происходит при длительном использовании, как правило, после двухгодичного срока. Это неизбежный процесс расхода ресурса оборудования. Иногда снижение номинальной емкости аккумулятора происходит из-за загрязнения анода и катода. Это приводит к замедлению физико-химических процессов, влияющие на способность батареи высвобождать накопленный заряд. Используя некоторые методы, можно добиться первоначального значения батарейки.

Емкость аккумулятора и срок годности

Восстановительные процессы при постоянном использовании устройства не смогут возвращать стопроцентно в то ж количество напряжения. Со временем мощность АКБ снижается, он изнашивается и становится непригодным к использованию. Li-Ion батареи имеют срок годности 2 года с момента изготовления. За этот промежуток времени теряется от 20% до 35% их мощности

Восстановление старого АКБ – непростая задача, поэтому обращайте внимание на дату изготовления телефона

Норма показателей

В новой недорогой двенадцативольтовой батарейке сила тока должна составлять величину 2А.Ток в батарейке средней стоимости идентичного изделия имеет силу тока в 2,5А. Более мощные 12-ти вольтные батарейки обладают силой тока не менее 4А.

Нормы показателей мультиметра

Если показатель от 1,3-2,9А, это обозначает, что рабочий ресурс батарейки снижен, но выбрасывать их все же не стоит, они пригодятся для работы в пультах дистанционного управления телевизоров или бытовой техники.

В случаях, когда показания мультиметра равняются от 0,7-1,1А, такой источник напряжения может работать только в мало потребляемых электроприборах, при этом эффективность работы ухудшиться. Это возможно лишь, когда нет других элементов питания.

Средний показатель напряжения для пальчиковой батарейки составляет 1,5 вольта. В случае если показатель совпадает со стандартами, но батарейка не работает, причиной этого может послужить пониженная сила тока. В данном случае необходимо купить новый источник питания.

Как проверить заряд батарейки мультиметром

Мультиметр (Тестер) представляет собой прибор, позволяющий проверить напряжение в сети, места разрыва электрического кабеля, определить значение сопротивления в сети, а также работоспособность имеющихся электрических приборов. Но помимо этого, с его помощью можно проверить емкость и заряд источника питания.

Изначально нужно включить сам прибор и выставить показатели на соответствующий параметр – «Постоянный ток Амперы». После этого, потребуется сделать настройку соответствующих показателей для портов:

• значение порта для щупа под номером 1 должно быть СОМ;
• для щупа под номером 2 нужно поставить на значение 10 ADC;
• имеющаяся ручка непременно должна быть в положении DAC или DCA;
• предельный результат для осуществляемой проверки по показателям должен быть не менее 6А, но не выше 10А.

Но здесь стоит учесть, что настройка для измерения силы тока должна стоять на показателе Амперы, а не Вольты. Далее потребуется соединить щупы используемого тестера с контактами, а именно:

• клемма «+» (с красным проводом) подсоединяется соответственно «+» на гальваническом элементе;
• клемма «-» (с черным проводком) должна быть подсоединена к «-» на гальваническом элементе.

В качестве предосторожности следует сказать, что нужно придерживаться рекомендации относительно времени осуществления проверки. Максимальное время для проверки должно составлять не более 2-х секунд

Это обусловлено тем, что превышение указанного времени может испортить батарейку, независимо новая она была или использованная.

Как проверить количество заряда под нагрузкой

Отобранные элементы подвергаются повторному тестированию. Необходимо разобраться, как измерить емкость аккумулятора мультиметром под нагрузкой. Порядок действий следующий:

• соединение щупов прибора с контактами тестируемого элемента;
• параллельное подсоединение нагрузочного компонента;
• подождать 30 секунд;
• отметить полученные значения.

В зависимости от полученных данных батарейки сортируются следующим образом: если результат 1,1 В и меньше, то такие изделия можно смело выбрасывать; когда значение не превышает 1,3В — можно использовать в пультах дистанционного управления. Если у элемента под нагрузкой 1,35 В и больше — он полностью исправен.

Встроенный индикатор

Большинство импортных аккумуляторов имеют встроенный индикатор, по которому можно проверить заряд. Впервые такие АКБ появились в Японии. Затем подобную фишку стали практиковать европейские производители.

В чем заключается его суть? На крышке АКБ имеется прозрачное окошко (некий глазок). Если посмотреть на него, то можно увидеть, что он окрашен в зеленый цвет. Но так бывает не всегда. Зеленый оттенок в окошке будет только в том случае, если аккумулятор полностью заряжен. Если же окошко прозрачное или белое, значит, АКБ потеряло часть заряда. Самый страшный случай – черное окошко. В таком случае аккумулятор сел «в ноль», и его нужно срочно зарядить.

К сведению, это один из самых простых способов того, как проверить заряд аккумулятора автомобиля без вольтметра и прочих приспособлений. Ведь все, что вам необходимо, – открыть капот и заглянуть в то самое окошко. Но стоит отметить, что такой глазок есть не на всех аккумуляторах (особенно, если дело касается отечественных). Поэтому чтобы определить уровень заряда, нужно знать и другие методы.

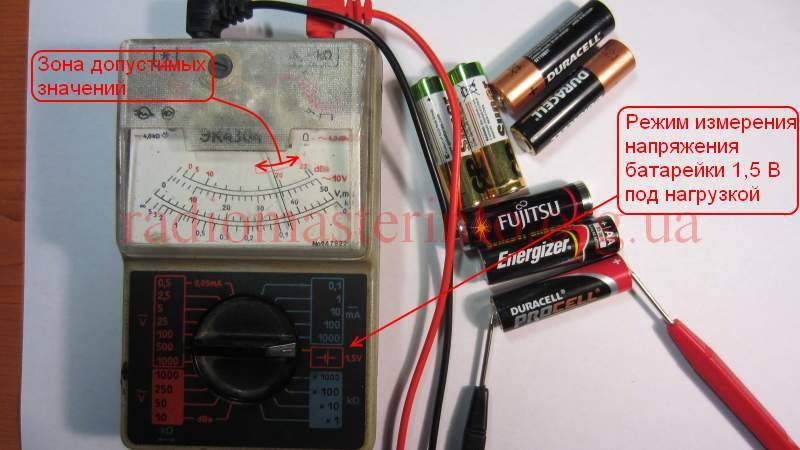

Как проверять другие виды батареек

Проверка работоспособности других видов батареек также не будет существенно отличаться от процедуры, описанной в двух предыдущих пунктах.

Если нужно провести проверку аккумуляторной батареи телефона или другого мобильного устройства, то просто приложите щупы соответствующего цвета к «плюсовому» и «минусовому» контакту на аккумуляторе. Если маркировка на самом элементе отсутствует, то её можно определить самостоятельно.

Ещё один плюс аналогового мультиметра в том, что он позволяет проверить даже батарейку от ручных часов, которая отличается своими небольшими размерами. Для этого нужно прислонить чёрный щуп к верхней части «таблетки», а красный к боковой, поскольку плюс у такого элемента питания покрывает почти всю площадь батарейки.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Данная операция необходима для того, чтобы следить за уровнем падения разности потенциалов, отключая нагрузку в тот момент, когда питание будет иметь минимально допустимое значение данной характеристики. Если же вам что-то непонятно, пишите мне!

Проверка посредством измерения силы тока

Эта методика может применяться исключительно для новых элементов питания и дает возможность оценить мощность непосредственно перед покупкой. Положение прибора должно находится в зоне постоянного тока. Для получения адекватных измерений необходимо:

• тестер установить на максимальный предел измерений;
• щупы прибора плотно прижать к аккумулятору;
• через несколько секунд после того как значение тока на индикаторе остановится, убрать щупы.

Нормальные значения — это 4−6 ампер. Если значение составляет 3−3,9 ампер, то ресурс батареи снижен, но ее еще можно установить в портативной аппаратуре. Когда видите цифры 1,3−2,9 ампер — для бытовых приборов такой элемент вряд ли сгодится, но подойдет для любых совместимых пультов ДУ (необязательно телевизионных).

Как проверить аккумулятор телефона

Для теста вам необходим прибор под название вольтметр, который помогает замерять напряжение оборудования. Рекомендуется сначала провести визуальный осмотр аккумулятора. Если АКБ был длительное время в эксплуатации, то его структура могла подвергнуться деформированию, к примеру, вздуться. Если на контакты попала жидкость, то окислиться. Эти факторы влияют на емкость аккумулятора и снижению удельного значения. Чтобы проверить батарею нужно:

• извлечь аккумулятор из устройства;
• к положительному полюсу приложить положительный контакт вольтметра;
• то же сделать с отрицательным;
• в настройках установиться номинальное значения замеряемого напряжения.

Напряжение, которое вы получили при замере и будет отображать степень заряда батареи. Для оценки показателя можно воспользоваться следующими значениями:

• меньше 1 В – нужно зарядить аккумулятор;
• около 2 В – АКБ заряжен, емкость средняя;
• 3,6-3,7 В – полностью заряженная батарея с высокой емкостью.

Источники питания: какие бывают

Портативные элементы питания, которые используются в бытовых приборах и инструментах, смартфонах, ноутбуках и прочей цифровой технике, делятся на:

• одноразовые гальванические элементы. То, что в быту называется «батарейкой» (Duracell, Camelion и др.) Используются до полного разряжения, а далее подлежат утилизации по определенным нормам;
• аккумуляторные. Такие батареи можно заряжать неоднократно.

Одноразовые батарейки, называемые гальваническими, бывают солевыми и щелочными. Процесс исчерпания их заряда при использовании необратим. Попытки зарядить такую батарейку зарядным устройством успеха не принесут; более того, это может быть крайне опасно.

В редких ситуациях удается зарядить гальванический элемент на 15 %, однако в большинстве случаев батарейка сильно нагревается, что может привести к сильным ожогам кожи. Также восстанавливаемая таким путем обыкновенная батарейка может взорваться. Поэтому гальванические элементы следует утилизировать сразу после исчерпания их заряда.

Но даже во время подключения в гаджет батарейки необходимо контролировать: едкая щелочь может протечь и вызвать коррозию контактов, даже повреждение дорогостоящей электронной элементной базы.

Аккумуляторные же элементы подлежат подпитке зарядными устройствами. К данному типу элементов относят не только литиевые Li-ion-батареи гаджетов — айфона, фотоаппарата и прочих. Аккумуляторными могут быть «пальчиковые» батарейки.

Отличить их элементарно: на заряжающихся элементах есть маркировка mAh (миллиампер-час). Такие батарейки стоят намного дороже алкалиновых (щелочных) или солевых.

Гальванические батареи и аккумуляторы различаются также напряжением: у аккумулятора оно 1,2 B, у батареек — 1,5 В. Это параметр для стандартного круглого формфактора A-серии (батареек, известных в быту как «пальчиковые», «мизинчиковые» и т. д.).

Есть толстые элементы C- и D-серий, микробатарейки-таблетки (например, для слухового аппарата — у этих обозначение может быть разным в зависимости от фирмы), а также девятивольтовые в форме параллелепипеда со скругленными краями — на постсоветской территории они выпускались с лейблом «Крона».

Советы от профессионалов

Ниже приведены основные рекомендации для хорошей работы домашнего оборудования, вопросы, связанные с утилизацией элементов питания.

• Не следует затягивать решение проблемы по проверке, сортировке использованных батарей. Вовремя проведенные замеры позволят, при отсутствии элементов питания, временно установить в бытовые приборы и в пульты управления проверенную батарею с достаточным уровнем остаточного напряжения.
• Используя для проверки тестер – батареек, аккумуляторов в вашем доме убавится. Главное не забывать проводить проверку.
• В случае некачественной работы пульта управления оборудованием, не следует выбрасывать сразу все батарейки. Разряжаются они неравномерно, поэтому проведя проверку с помощью мультиметра, можно определить годную к работе, они могут еще использоваться в различных бытовых приборах.
• Не стоит оставлять в жилых помещениях использованные, испорченные элементы питания. Особенно нежелательно оставлять поврежденные батареи в бытовых приборах и дорогостоящем оборудовании. При вытекании из поврежденного корпуса электролита может быть нанесен ущерб не только прибору, но и расположенным рядом с ним вещам и предметам.
• Не следует вскрывать корпуса элементов питания. Жидкость (гель) находящаяся в нем при попадании на кожный покров человека вызывает поражение химическим ожогом. По этой причине их не следует выбрасывать в мусоропроводы и контейнеры.

Электролит, щелочь или кислота, содержащиеся в батарейке, оказывает вредоносное воздействие на окружающий нас мир. Следует узнать места приема использованных вредных материалов и элементов питания, где после сдачи, они отправятся к месту их утилизации или переработки.

Используя в домашних условиях мультиметр для проверки зарядки батарейки и других работ, вы получаете возможность экономить средства на покупку элементов питания и вызов электрика на дом. Тепла и света вашему дому.

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

• Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
• Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
• Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Как проверить количество заряда под нагрузкой

Отобранные элементы подвергаются повторному тестированию. Необходимо разобраться, как измерить емкость аккумулятора мультиметром под нагрузкой. Порядок действий следующий:

• соединение щупов прибора с контактами тестируемого элемента;
• параллельное подсоединение нагрузочного компонента;
• подождать 30 секунд;
• отметить полученные значения.

В зависимости от полученных данных батарейки сортируются следующим образом: если результат 1,1 В и меньше, то такие изделия можно смело выбрасывать; когда значение не превышает 1,3В — можно использовать в пультах дистанционного управления. Если у элемента под нагрузкой 1,35 В и больше — он полностью исправен.
