Способы защиты от перенапряжений в электрических сетях
Перенапряжение – это ненормальный режим работы в электрических сетях, который заключается в чрезмерном увеличении значения напряжения выше допустимых значений для участка электрической сети, который является опасным для элементов оборудования данного участка электрической сети. Изоляция оборудования электроустановок рассчитана на нормальную работу при определенных значениях напряжения, в случае наличия перенапряжения, изоляция приходит в негодность, что приводит к повреждению оборудования и представляет опасность для обслуживающего персонала или людей, которые находятся в непосредственной близости к элементам электрических сетей.
Перенапряжения могут быть двух видов – природными (внешними) и коммутационными (внутренними). Природные перенапряжения – это явление атмосферного электричества. Коммутационные перенапряжения возникают непосредственно в электрических сетях, причинами их проявления могут быть большие перепады нагрузки на линиях электропередач, феррорезонансные явления, послеаварийные режимы работы электрических сетей.
Способы защиты от перенапряжений
В электроустановках для защиты оборудования от возможных перенапряжений применяют такое защитное оборудование, как разрядники и ограничители перенапряжения нелинейные (ОПН) .
Основным конструктивным элементом данного защитного оборудования является элемент с нелинейными характеристиками. Характерная особенность данных элементов заключается в том, что они изменяют свое сопротивление в зависимости от приложенного к ним значения напряжения. Рассмотрим вкратце принцип работы данных защитных элементов.
Разрядник или ограничитель перенапряжения присоединяется к шине рабочего напряжения и к контуру заземления электроустановки. В нормальном режиме, то есть, когда сетевое напряжение находится в пределах допустимых значений, разрядник (ОПН) имеет очень большое сопротивление, и он не проводит напряжение.
В случае возникновения перенапряжения на участке электрической сети сопротивление разрядника (ОПН) резко падает, и данный защитный элемент проводит напряжение, способствуя утечке возникшего скачка напряжения в заземляющий контур. То есть на момент перенапряжения разрядник (ОПН) осуществляет электрическое соединение провода с землей.
Разрядники и ОПН устанавливаются для защиты элементов оборудования на территории распределительных устройств электроустановок, а также в начале и в конце линий электропередач напряжением 6 и 10 кВ, которые не оборудованы грозозащитным тросом.
Для защиты от природных (внешних) перенапряжений на металлических и железобетонных конструкциях открытых распределительных устройств устанавливают стержневые молниеотводы . На высоковольтных линиях напряжением 35 кВ и выше применяют грозозащитный трос (тросовый молниеотвод), который располагается в верхней части опор линий электропередач на всей их протяженности, соединяясь с металлическими элементами линейных порталов открытых распределительных устройств подстанций. Молниеотводы притягивают атмосферные заряды на себя, тем самым предупреждая их попадания на токоведущие части электрооборудования электроустановок.
Для обеспечения надежной защиты оборудования электроустановок от возможных перенапряжений, разрядники и ограничители перенапряжений, как и все элементы оборудования, должны проходить периодические ремонты и испытания. Также необходимо в соответствии с установленной периодичностью проверять сопротивление и техническое состояние заземляющих контуров распределительных устройств.
Перенапряжения в низковольтных сетях
Явление перенапряжений также характерно и для низковольтных сетей напряжением 220/380 В. Перенапряжения в низковольтных сетях приводят к выходу из строя не только оборудования данных электрических сетей, но и электроприборов, которые включены в сеть.

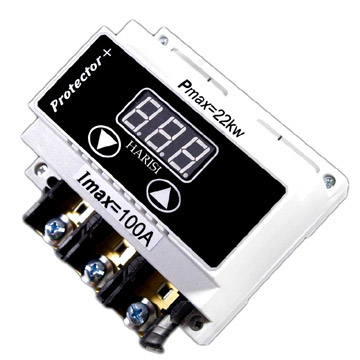

Для защиты от перенапряжений в домашней электропроводке используют реле напряжения или стабилизаторы напряжения, источники бесперебойного питания, в которых предусмотрена соответствующая функция. Также существуют модульные устройства защиты от импульсных перенапряжений, предназначенные для установки в домашний распределительный щиток.
В низковольтных распределительных устройствах предприятий, электроустановок, ЛЭП для защиты от перенапряжений применяют специальные ограничители перенапряжений по принципу работы схожие с высоковольтными ОПН.
Рекомендация 5: Составление жалобы
Вышеперечисленные работы должны производиться поставщиком услуг или управляющей компанией. При звонке должна быть зафиксирована жалоба, и специалист выезжает на место для решения и устранения проблемы. Возможно, после звонка компания не примет никаких действий. В таком случае составляется письменная претензия. Желательно отправить заказным письмом, для подтверждения факта получения. Если претензия была проигнорирована снова, то обращение отправляется в прокуратуру и роспотребнадзор. Далее можно будет обратиться в районный суд.
Спасибо за прочтение статьи, надеемся, информация стала полезной для вас!
Другие способы повышения напряжения
Для того, чтобы увеличить низкое напряжение, существует много разных способов, которыми пользуются многие жильцы квартир и загородных домов.
- Применение автотрансформаторов. Их устройство дает возможность увеличить напряжение на 50 вольт. Они применяются чаще всего в электрических сетях с низким напряжением, в деревне, где напряжение падает часто, и считается обычным явлением. Используя автотрансформатор можно также и уменьшать напряжение. При их выборе следует учитывать мощность, в противном случае они будут сильно нагреваться.
- Низкое напряжение можно привести в норму путем использования умножителя, который является особым устройством, собранным из конденсаторов и диодов. Такие умножители используются для питания кинескопов, увеличивая напряжение до 27 тысяч вольт.
- С помощью электродвижущей силы. Если в источнике энергии можно настраивать ЭДС специальным регулятором, то можно увеличить значение ЭДС этого источника. Повышение напряжения произойдет на столько, на сколько повысится ЭДС.
- Низкое напряжение можно повысить, изменяя сопротивление. Зависимость напряжения от сопротивления, следующая: во сколько уменьшится сопротивление, во столько и увеличится напряжение.
- Если нельзя повысить напряжение одним из этих способов, то можно использовать их совместно. Например, для увеличения напряжения в цепи в 12 раз, нужно повысить ЭДС источника в два раза, снизить длину проводов в два раза, и повысить площадь их сечения в три раза.
Что делать, если низкое напряжение в электрической сети.
Принцип работы стабилизатора
Действие этого прибора основывается на изменении числа витков трансформатора, при помощи тиристоров, реле или щеток. Защитная схема от пониженного напряжения очень простая. При нормальной величине напряжения, указанного в руководстве к прибору, стабилизатор может сгладить перепады, выдавая на выходе 220 вольт с допуском не более 8%. При снижении напряжения за допустимые границы, стабилизатор отключает питание, и выдает звуковой и световой сигнал.
Необходимо выяснить, как работает алгоритм действия стабилизатора при низком напряжении. При значительном падении напряжения менее 150 вольт напряжение на выходе может достигать 130% от значения питающей величины. При уменьшении U на выходе стабилизатора до 180 вольт он обесточивает сеть, делая напряжение равным нулю.
При увеличении наибольшего напряжения сети более 260 вольт устройство может поддерживать выходную величину около 90% от значения питания. При увеличении напряжения до 255 вольт, нагрузка также отключается от электрической сети.
Восстановление характеристик напряжения питания дает возможность возобновить подключение питания на нагрузку, однако происходит это при условии, позволяющем предотвратить вредное для потребителя внезапное изменение питания.
Также, стабилизатор обладает определенной заданной эксплуатационной температурой (до 120 градусов). Если этот параметр отклоняется более, чем на 10 градусов, то питание также может отключиться. Когда температура понизится, то допустимой величины (около 85 градусов), то питание автоматически восстановится. Многие регуляторы напряжения сети имеют автоматические системы, производящие аварийное выключение питания, если напряжение превысило допустимую величину тока. Это достигается путем применения регулятора для подсоединения нагрузки, больше разрешенной величины.
Отсюда можно сделать вывод, что увеличить напряжение в сети не настолько трудно, необходимо лишь вникнуть в эту проблему более глубоко.
Причины снижения напряжения
Если в электрической сети низкое напряжение, не выходящее за границы допустимых норм, то это вполне нормально, так как при транспортировке энергии на линии теряется ее некоторая часть. При обычных условиях уровень этих потерь должен иметь допустимые значения. Но со временем оборудование изнашивается, и потребление электричества увеличивается.
Повышение расхода энергии заметно в своих домах при увеличении количества электрических устройств. Постепенно возникает такая ситуация, когда сеть не может нормально функционировать и обеспечивать энергией потребителей. При увеличении нагрузки толщина проводов, кабелей и мощность оборудования не изменяется.
Многие электрические устройства должны функционировать при нормальном напряжении 220-230 В. Если эта величина уменьшается, и становится ниже, то эффект от приборов значительно уменьшается, и большинство из них совсем не работают, либо выходят из строя.
Электропроводка в частном доме: скрытые ошибки монтажа, создающие проблемы
Внимание: зона ответственности снабжающей организации заканчивается на ответвительной опоре! Схема подключения к ней, кабель ввода в дом и весь внутренний монтаж лежат на совести частного владельца. Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой
Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой
Контакты на улице
Ввод в здание и подключение к счетчику делают бригады электриков от поставщика и энергосбыта. От качества их работы может пострадать хозяин дома. Ему следует контролировать состояние проводов и создаваемых контактов.
Обычная скрутка алюминиевых жил на воздухе покрывается слоем окислов и ухудшает переходное сопротивление. Это место начинает больше греться и сильнее окисляться. Процесс со временем нарастает, хотя визуально может быть не заметен.
Естественный обдув воздухом и длина открытого провода его маскируют, но не останавливают. Увеличенное переходное сопротивление такого контакта — причина потери напряжения на нем.
Подключение ответвления специальными зажимами с нарушениями технологии — тоже возможная причина плохого контакта.
Если на нем образовались трещины, сколы, потемнения и другие дефекты, то они явно свидетельствуют об увеличенном переходном сопротивлении, потерях энергии.
Контакты вводного автомата
Подключение силового провода к автоматическому выключателю на вводе часто требует использования специальных переходников с созданием надежного ужима. Халатная работа сразу может не сказаться, но со временем проявиться.
Переходное сопротивление контактов владелец может проверить созданием электропроводке режима максимальной нагрузки на некоторое время. Сразу потребуется проконтролировать их нагрев
Проводя визуальный осмотр, следует обращать внимание на потемнение корпуса защитного модуля, состояние изоляции
Внутри дома возможны и другие причины, ведущие к снижению уровня электричества.
А если проблема в поставщике…
Чтобы увеличить (повысить) низкое напряжение, когда в падении виноват поставщик ресурсов, надо в обязательном порядке написать индивидуальную или коллективную жалобу в организацию. В обращении указывают следующую информацию:
- наименование организации;
- фамилию, имя, отчество руководителя (можно найти в Интернете);
- личные данные – фамилию, имя, отчество, адрес проживания, телефон для связи;
- суть проблемы;
- личную подпись;
- дату составления жалобы.
Жалобу можно отнести в организацию лично и зафиксировать ее у секретаря или отправить по почте заказным письмом.
В обоих случаях, если жалобу специально или непреднамеренно потеряют, вы сможете доказать, что составляли ее. Рассмотреть жалобу обязаны в течение 10 рабочих дней и принять меры.
Возникнуть проблемы с низким током на высоковольтных линиях могут из-за таких факторов, как:
- перегруженность рабочего трансформатора электростанции;
- недостаточное сечение проводов на подстанции, опорах ЛЭП;
- неправильное распределение нагрузки на трансформатор.
Что делать потребителю при слабом (низком) напряжении, как его увеличить? Один из вариантов решения проблемы – переход на трехфазное электрообеспечение. В эксплуатации 3 фазы куда лучше двух. Можно подключать бытовые приборы к разным фазам, контролируя их загруженность в разный временной период. Чтобы перевести дом на такую электросистему, нужно добиться разрешения ресурсоснабжающей организации.
Недостаточное сечение проводов – одна из самых распространенных причин ЧП в электросети.
Большинству сетей, которыми мы пользуемся сегодня, по 20-40 лет. Тогда сечение в 16 миллиметров считалось идеальным Не во всех домах даже электроплиты были, не говоря уж о компьютерах, пылесосах, микроволновках. Сейчас сечение в 16 миллиметров явно недостаточное. Тут только один выход – менять провода на новые.
Устранением проблем на подстанции. в результате которых и происходит падение напряжения в сети, должны заниматься ресурсоснабжающие организации. Модернизация иногда длится в течение нескольких лет, а люди страдают
Как увеличить напряжение, если проблема в потребителе
Если в вашем доме неполадки с электричеством, нужно выяснить, почему падает напряжение в сети. Причины могут быть следующими:
- слишком маленькое сечение проводов;
- слабый контакт на участке электросети.
Если протяженность проводки превышает 100 метров, а сечение проводов составляет всего 16 миллиметров, будьте готовы к тому, что колебания на линии станут явлением обыденным и регулярным.
Небольшое (до 16 мм) сечение проводов может стать причиной падения напряжения в сети. Чтобы исправить ситуацию, придется менять проводку во всем доме
Если беда с контактом, то именно он оказывает дополнительное сопротивление для тока. Соответственно, до электроприборов ток доходит в меньшем объеме, чем должен. Выход здесь один: чтобы увеличить показатели, надо менять участок цепи, ликвидировать аварийные контакты.
Проводка в доме в порядке? Ищите проблемы вне здания на участке от опоры ЛЭП до строения:
- неправильное соединение проводов, отходящих от ЛЭП, с теми, что ведут к дому;
- неполадки с вводным аппаратом, который преобразует напряженность высоковольтных линий в пригодное для бытового использования.
В первом случае часто, хотя это и является нарушением требований безопасности, медные провода соединяют с алюминиевыми. Делать этого нельзя ни в коем случае. Иначе показатели тока будут колебаться в большую или меньшую сторону. Медные провода соединены между собой обычной скруткой, а не клеммами? Вот и причина того, что низкое напряжение меньше 220 в.
Если в неисправном состоянии сам вводный аппарат, а точнее, его выходы или входы, проверьте оборудование на работоспособность. Если оно вышло из строя, произведите срочную замену.
Напряжение в сети может падать из-за неисправного вводного автомата. Тогда агрегат нужно заменить на новый
Просадка напряжения – частное решение проблемы
Если вы убеждены, что напряжение домашней сети падает из-за проблем ответвления от ЛЭП к дому, то предпринимаем некоторые действия. Осматриваем соединение ответвления с магистральной линией электропередач. Очень часто оно выполнено обычной скруткой, что приводит к неуклонному росту сопротивления. Только хорошее охлаждение под открытым небом уберегает провода от перегорания. Соединение выполняем, используя сертифицированные зажимы.
Если соединение выполнено зажимами, обращаем внимание на их корпус. Оплавленная поверхность указывает на плохой контакт
Если включаем предельную нагрузку, то появление дыма, искрение внутри говорит, что просадка напряжения происходит в зажиме, его меняем на новый. Подобная проблема встречается на верхних зажимах входного автомата. Прибор с подгоревшими контактами, оплавленным корпусом меняем, а контакты надежно затягиваем.
Проблему может решить стабилизатор напряжения
Если энергокомпания оставляет без внимания заявления жильцов, не меняет трансформатор на более мощный, а магистральные провода на большее сечение, придется искать выход самостоятельно. Поставщики электроэнергии, устраняя проблемы, с увеличением напряжения сталкиваются с необходимостью миллионных капиталовложений, идут на такой шаг неохотно. Одним из способов частного решения проблемы является подвод к дому трех фаз, на что требуется разрешение энергосбыта. Если оно получено, на вводе ставим переключатель фаз и при необходимости используем наименее загруженную.
Существуют и другие пути решения проблемы в частном порядке:
- Устанавливаем на своем вводе стабилизатор напряжения, но при значительной просадке до 160 В, прибор может оказаться неэффективным. Хороший стабилизатор подходящей мощности стоит дорого. Если по улице подключат десяток подобных приборов, сеть упадет до предела, стабилизатор окажется бесполезным.
- Устанавливаем повышающий трансформатор, подобрав соответствующие параметры. Но дело в том, что просадка нестабильная и, когда напряжение придет в норму, трансформатор поднимает его до такого значения, что сгорят все подключенные приборы. Чтобы избежать этого, ставим реле, которое разорвет цепь при достижении предельного порога.
- Устанавливаем на вводе дополнительное заземление нулевого провода. Таким образом, понижается сопротивление нуля и всей проводки в целом. Но способ опасный, есть вероятность, что при ремонте могут перепутать местами фазный и нулевой провод, получится короткое замыкание. Еще хуже, когда происходит обрыв нуля на ЛЭП, ток пойдет через заземление, возможны очень серьезные последствия.
- Для частного дома при достаточных средствах приобретаем преобразователь напряжения, имеющий накопитель энергии. Это самый радикальный способ поднять напряжение, избавиться от проблем, но стоит такое оборудование весьма дорого: от 3 до 20 тыс. долларов.
Такое устройство обеспечивает идеальные параметры тока в сети, питание потребителей электроэнергией при ее отключении. Оно действует по тому же принципу, что и бесперебойник для компьютера, но имеет гораздо большую мощность от 3 до 10 кВт. Прибор имеет электронную связь с дизельным генератором, который автоматически запускается при пропадании электричества. Но запуск происходит через некоторое время, сначала используются аккумуляторы устройства.
Еще один, на первый взгляд парадоксальный способ добиться нормального напряжения – используем понижающий трансформатор. Он должен уменьшать напряжение в пределах 12–36 В, мощность 100 Ватт выдержит нагрузку 0,5 кВт, а 1 кВТ мощности потянет 5-киловаттную нагрузку. Понижающую обмотку подключаем к сети, в зависимости от параметров трансформатора получим добавочных 12–36 Вольт. Чтобы избежать риска перенапряжение, оптимальным окажется трансформатор на 24 В, а еще лучше поставить на входе реле напряжения.
Самостоятельно решить вопрос с повышением напряжения в сети, если слабый трансформатор или недостаточное сечение проводов, практически невозможно. Следует действовать всем жителям сообща, обращаться в энергопоставляющую компанию. Возможно, придется взять долю расходов на себя, иначе ситуация может длиться годами.
С помощью трёхфазного трансформатора
Подобрав трансформатор нужной мощности, Вы можете легко преобразовать сеть до нужного количества Вольт. Обычно трансформаторы заранее оснащены обмотками в треугольник или звезду.
Нужно учитывать, что данный прибор нельзя подключать без нагрузки. Мощность двигателя всё равно будет меньше необходимой, снизится и коэффициент полезного действия.
Конечно, можно выполнить преобразование электродвигателем, а не трансформатором, получив три фазы на выходе, но величина при этом не изменится, а останется, как и в сети, равной 220 Вольт.
Исходя из приведённой выше информации можно сделать вывод: повышать лучше всего используя преобразователь.
С помощью хорошего и качественного инвертора можно легко добиться нужного значения мощности, при этом такие устройства работают долго и надёжно.
Конечно, Вы можете создать систему с генератором и двигателем. С помощью синхронного генератора и приводного механизма можно повысить, но это сложный процесс, к тому же неизвестно, как долго проработает такая система.
Это основные способы изменения вольтажа! Воспользуйтесь инвертором, чтобы повысить напряженность в сети до нужных Вам значений.
Как повысить напряжение в сети
Часто в деревнях и на дачах говорят о плохом напряжении в электросети. Это связанно не только с их плохим техническим состоянием, но и с покупкой разнообразной бытовой техникой, которой требуется электричество, которого часто не хватает.
В то же время местные электросети не спешат менять оборудование на современное, а значит, на более совершенное которое с достоинством выдержит повышенные нагрузки.
Участник дачного форума «Дом и Дача» Terristor как-то столкнулся с проблемой – стиральная машина перестала работать. То есть барабан с трудом крутился, да и насос не мог поднять воду из скважины.
На 1-ом Рисунке обычная работа понижающего трансформатора. На 2-ом уже переделанный трансформатор готовый к работе на повышение напряжения.

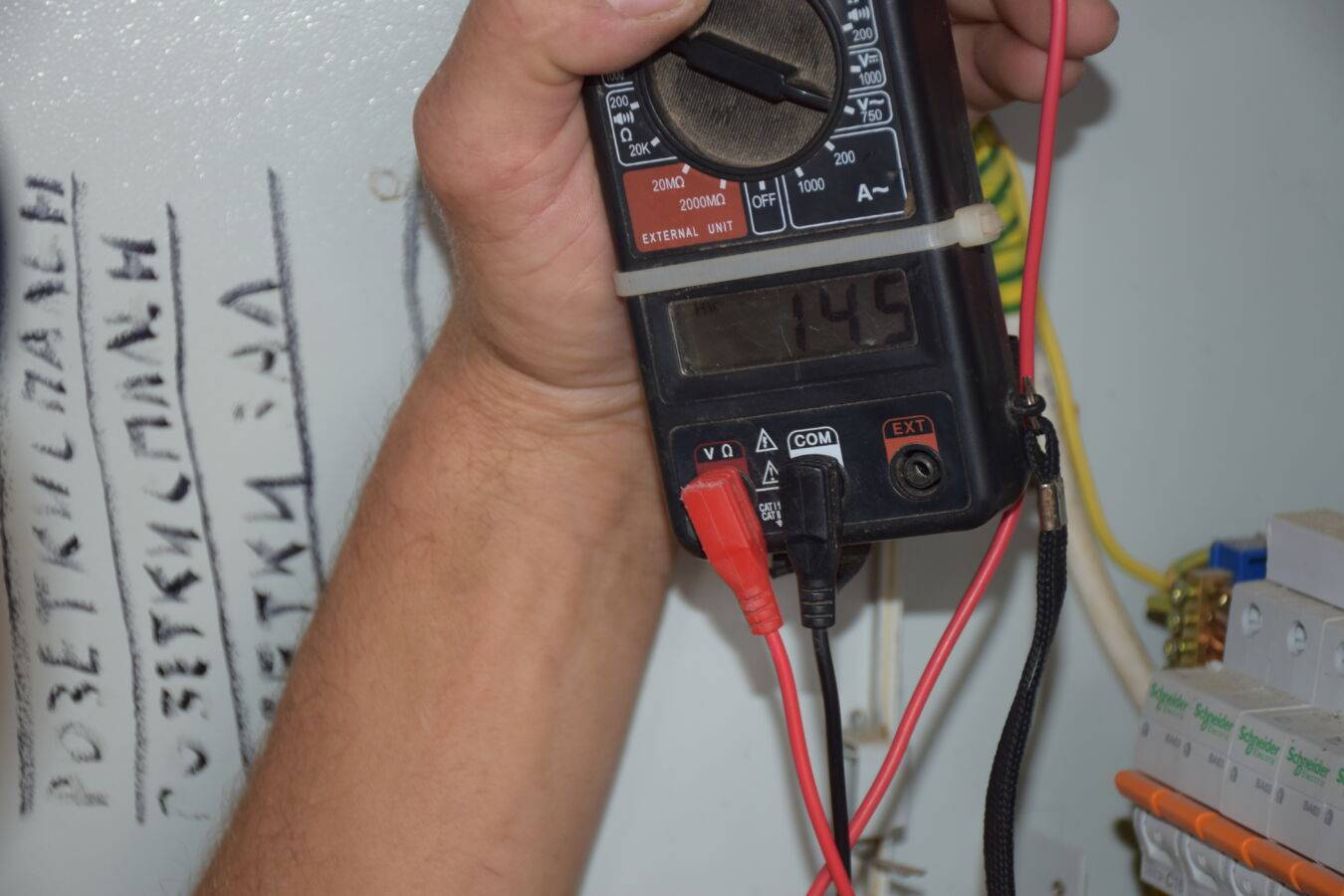

Он замерил напряжение, и прибор показал всего 180 вольт, а этого напряжения не хватает для работы многих бытовых электроприборов.
Но нет, худа без добра. Как-то раз он читал журнал «Радио» и на глаза ему попалась статья о том, как при помощи обычного понижающего трансформатора сделать повышающий.
А фокус состоял в том, что если взять понижающий трансформатор, который из 220 вольт делает 40, поковыряться в нём, то после небольших изменений можно получить на выходе не понижение, а повышения напряжения на 40 вольт от напряжения в сети.
Случайно у Terristor был такой трансформатор. И обладая небольшими познаниями в радиотехнике, он через 15 минут его переделал и сделал пробный пуск.
Перед испытанием напряжение было 192 вольта, а после, как и намечалось, напряжение увеличилось на 40 вольт. Это оказалось отличным решением в сложившейся ситуации и несмотря на нехватку напряжения электроприборы работали безотказно.
Выводы
Плюсы этой систем:
Простота при сборке. Например, при мощности вторичной обмотки трансформатора 100 вольт, можно не опасаясь подключить насос мощностью 500 Вт. Реальная дешевизна прибора.
Напряжение, выдаваемое прибором, автоматически не регулируется и если вдруг напряжение в сети стабилизировалось, и стало 220 вольт то на выходе у вас будет 260 вольт, многовато, но не опасно, если вовремя заметить.
Сам Terristor всю зиму пользовался этим трансформатором. За это время он ни разу не проверял напряжение и ни один электроприбор не испортился.
На случай если напряжение в вашем районе часто меняется можно использовать специальную розетку которая отключает электроприборы которые к ней подключаются если напряжение повысилось сверх нормы. Формулы для расчётов
Нужен трансформатор с первичной обмоткой на 220 вольт. Вторичная обмотка — на необходимое «недостающее напряжение». На вторичной обмотке максимальный ток даже у маломощных понижающих трансформаторов достаточен.
Расчёт можно сделать по нескольким формулам.
По рис. 1
можно вычислить ток вторичной обмотки где Iн – номинальный ток нагрузки А; Pн – номинальная мощность нагрузки (по паспорту трансформатора) Вт; Uн — номинальное напряжение питания нагрузки.
Зная, какое напряжение нужно добавить, определяется требуемая мощность трансформатора по рис. 2
где P – мощность трансформатора в Вт., I2 – номинальный ток вторичной обмотки А, U2 — напряжение вторичной обмотки, В. Затем нужно взять трансформатор с подходящими данными – по мощности и выходному напряжению.
И в завершении нужно подсчитать результат по формуле на рис. 3. где Ктр — коэффициент трансформации; U1 — номинальное напряжение первичной обмотки (220), В.
В последней формуле можно видеть, что напряжение на нагрузке можно как увеличить, так и уменьшить. Чтобы правильно фазировать трансформатор, достаточно поменять местами выводы одной из обмоток.
Трансформатор лучше установить в коридоре или в подвале, потому что установка шумит, а уже оттуда сделать проводку до нужных электроприборов.
Размещено участником форума «Дом и Дача» Terristor Редактор: Адамов Роман
Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю
Низкое напряжение в сети
Причины пониженного напряжения бывают разные: износ электропроводки, одновременное подключение нескольких мощных электрических устройств (особенно с электродвигателями, сварочных аппаратов),
включение большого числа климатической техники, а также сбои в работе трансформаторной подстанции и др.
Если ваши бытовые электроустройства (холодильник,
стиральная машина, электрический котел, микроволновка…) длительное время работают в условиях пониженного напряжения,
то это грозит быстрым износом электронных компонентов, перегревом деталей, что в свою очередь приводит к поломке или даже возгоранию электробытовой техники.
Принцип работы стабилизатора напряжения
Работа стабилизатора основана на изменении количества витков трансформатора (с помощью реле, тиристоров или щеток).
Схема защиты от низкого напряжения довольна проста. Пока питающее U находится в допустимых пределах (например, для электромеханической модели – от 140 до 260V),
оговариваемых инструкцией, стабилизатор способен сглаживать колебания, выдавая U в 220V с погрешностью, не превышающей 8%, что составляет 17,6V
(для разных устройств погрешность может отличаться). При понижении (повышении) U за рабочие пределы устройство отключает питание,
информируя об этом (звуковая индикация и/или световая).
Необходимо рассмотреть, как построен алгоритм работы стабилизатора напряжения при выходе U за рабочие пределы.
При критическом падении U (ниже 140V) выходное U достигает 130% от величины питающего напряжения.
При снижении U на выходном устройстве стабилизатора до 180V (± 5V) прибор отключает питание, обнуляя U на выходе.
При превышении максимального значения U сети свыше 260V прибор способен поддерживать выходное U на уровне 90% от величины питающего U.
При достижении на выходе 255 вольт (± 5В), т.е. сильном увеличении напряжения, питание нагрузки тоже отключается.
Восстановление параметров питающего U позволяет возобновить подачу U на нагрузку,
но происходит это в режиме, позволяющем избежать вредного для устройств влияния резких «ударных» изменений режима питания.
Кроме того, стабилизатор имеет заданную рабочую температуру (номинально – до 120°С). При отклонении от этого параметра, превышающем 10 градусов, также может отключаться питание, восстанавливаемое автоматически при достижении допустимой температуры (как правило, включение происходит при температуре 85°С (± 15°С).
Большинство регуляторов сетевого напряжения снабжены системами, позволяющими в полностью автоматическом режиме производить аварийное отключение и при превышении допустимого тока (использовании регулятора для подключения нагрузки выше допустимой).
Таким образом, повысить напряжение в сети довольно просто.
Реальные варианты решения проблемы низкого напряжения
Здесь мы хотим остановиться на конкретных моделях стабилизаторов напряжения для разных потребностей.
Если Вам нужно защитить отопительный газовый котел или холодильник, то как-правило будет достаточно мощности в 1-2 кВт.
Если не принимать во внимание дешевые релейные устройства китайского производства, то наиболее оптимальным решением проблемы будет приобретение или
стабилизатора Вольт Гибрид Э 7-1/10А (если напряжение не падает ниже 130В)
или псковского – Штиль ИнСтаб IS1500, при более серьезной просадке сетевого напряжения (до 90 вольт). Вариант для дачи
Тут покупатели в своем большинстве останавливают выбор на недорогих релейниках 5-8 кВт.
Примеры: Руцелф SRWII-9000-L,
ВоТо 10000,
Suntek СНЭТ-8500.
Также рекомендуем присмотреться и к гибридным моделям (сочетание реле и симисторов при переключении трансформаторной обмотки).
На 5 кВт хорошим спросм пользуется российский стабилизатор
Вольт Гибрид Э 7-1/25A, а на 7 кВт – Вольт Гибрид Э 7-1/32A.
Из приборов отечественного производства часто также выбирают недорогие симисторные модели:
Энерготех NORMA-9000 или
Вольт АМПЕР Э 9-1/40A.Для квартиры или загородного дома, 8 кВт – это уже минимальная мощность, обычно устанавливаются стабилизаторы на 10-12 кВт и более.
Примеры хороших моделей: Донстаб СНПТО-11,
Skat STP-20000,
Оптимум 15000,
Вольт АМПЕР Э 12-1/50A. Правильно подобранный стабилизатор – надежная защита от низкого напряжения в электросети!
Инверторные стабилизаторы напряжения работают от 90 вольт
Смешанный способ
Сочетает в себе параллельное и последовательное подключения.
При этом для участков с последовательным соединением характерны свойства последовательного соединения, а для участков с параллельным — свойства параллельного.
Оно используется, когда ни электроемкость, ни номинальное напряжение приборов, имеющихся в продаже, не подходят для задачи. Обычно такая проблема возникает в радиотехнике.
Чтобы определить общее значение электроемкости, нужно будет сначала определить это же значение для параллельно соединенных двухполюсников, а потом для их последовательного соединения.
Перенапряжение в многоквартирных домах
В последнее время перенапряжение в многоквартирных домах, построенных до начала 90-х годов, стало настоящим бедствием. Когда эти дома строились, в проектную нагрузку не вносились микроволновые печи, холодильники (два), компьютеры, домашние солярии и т.д.
Но, тем не менее, потребители пользуются этими благами цивилизации. Что в итоге происходит? В электроэнергетике есть понятие, вечерние и утренние максимумы нагрузки. Именно в это время люди идут на работу, готовят, включают много электроприборов в общем.
По проводам и кабелям протекает рабочий ток который больше длительно допустимых токов этих проводов и кабелей, соответственно они греются. Потом охлаждается и заново. В итоге происходит ослабление контактов или отгорание нулевого проводника.
Если в нормальном режиме напряжение между фазным и нулевым проводником 230 В, то в данном случае нулевой проводник отсутствует и напряжение будет между фазами, т.е. 380 В. В итоге напряжение «гуляет» по стояку. Его величина зависит от включенной в сеть нагрузки и может быть в диапазоне 140 – 380 В от места отгорания нулевого проводника.
Как адаптировать технику из США (или других стран) под наш стандарт?
Есть несколько решений этого вопроса:
Большинство техники из США или других стран рассчитано на работу от 110-230 В. Поэтому если Вы приобрели ноутбук или другую технику, то достаточно просто купить переходник с американской вилки на европейскую.
Вариант 2. Если прибор работает исключительно от сети в 110 В. Здесь обычный адаптер не поможет. Например для ноутбука, планшета, телефона и т.п. нужно приобрести сетевой адаптер, рассчитанный для нашей сети и с выходом (напряжение, ток, тип разъёма) под используемый девайс.
Вариант 4. Установка понижающего трансформатора, автотрансформатора или стабилизатора, соответствующей мощности. Данный девайс позволит использовать технику, работающую от 110 В, включая ее в нашу сеть. Большинство трансформаторов на рынке имеют китайское исполнение, поэтому советуем брать с запасом по мощности в 10 – 20 %.
Самостоятельно Вы можете примерно определить ориентировочную мощность бытового кондиционера (сплит-системы) — на каждые 10 кв. м. охлаждаемого помещения требуется 1 кВт мощности при высоте потолков 2,8 — 3,0 м.
Мощность (точнее, мощность охлаждения) является основной характеристикой любого кондиционера, сплит-системы. От этой величины зависит площадь, на которую он рассчитан. Подробнее…
Ранее мы рассматривали несколько электронных схем звуковых приманок для рыбы.
Сегодня рассмотрим воблеры, у которых внутри смонтирована магнитная система.
Она уже опробована рыболовами, и большая часть осталась довольна от таких магнитных приманок.
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Если же в документации к электробытовой технике отсутствуют сведения о потребляемых амперах сила тока в розетке , определение нужных величин осуществляется по формуле электрической мощности. Если же вам что-то непонятно, пишите мне!
Повышающий трансформатор
Вторым методом является покупка трансформатора, который способен увеличить напряжение. Но для правильного выбора трансформатора, необходимо ознакомиться с определенными расчетами. Первичная обмотка должна быть рассчитана на 220 вольт, а вторичная – должна выдавать недостающую часть напряжения.
Для определения нужного числа витков следует пользоваться формулами:
Iн = Рн / Uн и Р = U2 x I2
В первом выражении можно определить ток вторичной обмотки. Далее, используя второе выражение, можно определить мощность Р. По таким данным можно узнать, какие параметры трансформатора необходимы. Основными характеристиками при подборе трансформатора являются мощность и напряжение на выходе.
Перед повышением напряжения и монтажа трансформатора, нужно спланировать место установки. Обычно их устанавливаю в подвалах. Если вы живете в квартире, то лучше установить его в кладовке или подсобном помещении, где нет людей.
Стабилизатор напряжения
Это наиболее приемлемый метод. Стабилизатор может быть с ручным или автоматическим управлением. Стабилизатор с системой автоматики самостоятельно удерживает необходимую мощность, а ручной приходится настраивать своими руками. Раньше такие приборы были во многих домах, так как электричество в сети имело большие перепады, да и в настоящее время подача электроэнергии часто изменяется. Когда люди на работе, то напряжение нормальное, а вечером, когда все дома, и работают многие устройства, то напряжение может давать сбои.
В таких случаях стабилизатор выполняет две задачи – во-первых, он увеличивает неожиданно уменьшившееся напряжение, позволяя приборам непрерывно функционировать, а во-вторых, он создает безопасность, и предотвращает появление замыканий из-за перепадов питания. Стабилизатор является необходимым устройством, но достаточно дорогостоящим, поэтому если у вас нет в доме старого стабилизатора, то лучше его не приобретать, а воспользоваться другим методом.
Чаще всего стабилизатор постоянно находится в подключенном состоянии, защищая устройства. Многие из них имеют световую индикацию, указывающую на уровень напряжения и режима работы.
