Способы крепления люстры к потолку
Если с проводкой все стало ясно, то теперь возникает вопрос: какие существуют способы крепления люстры? Сегодня чаще всего практикуются три наиболее распространенные технологии, позволяющие быстро и просто повесить потолочную люстру. Сравнительно легкие изделия можно фиксировать на крючках. В случаях с более тяжелыми осветительными приборами предусматривается использование анкерных болтов. Помимо этого, существуют люстры, прикрепляемые на планку (кронштейн). Еще одним способом является крепление прямо к бетонному потолку.
Как повесить люстру на крюк?
Наиболее простым креплением для люстры к потолку является подвесной крюк. Для его фиксации в потолке необходимо просверлить отверстие диаметром около 8 мм. Если вес люстры не превышает полутора килограмм, можно использовать обычный крюк с резьбой, который вкручивают во вставленный в отверстие дюбель. Для более увесистых изделий следует применять распорные анкеры с диаметром не менее 10 мм.
Если планируется закреплять крюк в дюбеле, рекомендуется выбирать рифленый. Такой крепеж лучше фиксируется в потолке. Вкрученный крюк следует обмотать двумя слоями изоляционной ленты.
После данных манипуляций необходимо подключить провода от люстры к электросети. Это можно сделать как с помощью обычной скрутки, так и прибегнув к использованию клеммников, которые чаще всего входят в комплектацию большинства осветительных приборов.
Сверление отверстий в потолке
На следующем этапе следует прикрепить люстру к крюку, после чего подвинуть специальную декоративную накладку как можно плотнее к поверхности потолка. Эта чаша позволит скрыть все соединения проводов. На этом установка люстры завершена. Главным минусом такого крепления является зазор между потолком и накладкой. Он может составлять как пару миллиметров, так и 1–2 см.
Важно понимать, что монтаж люстры на потолок из гипсокартона в данном случае чреват неприятными ситуациями. Если легкие изделия еще смогут продержаться, то тяжелые осветительные приборы гипсокартон не выдержит
Крюк необходимо крепить к каркасу, поэтому его установка должна планироваться еще в процессе сооружения потолка.
Крепление люстры на крюк
Как повесить люстру с планкой?
Существует способ, позволяющий закрепить люстру без крюка. Эта процедура является чуть более сложной, однако вполне выполнимой.
В комплекте должно идти специальное крепление для люстры к потолку. Данный крепеж называется кронштейном. Эту планку для люстры необходимо приложить к потолку, после чего поставить метки для сверления отверстий под дюбели. В самом кронштейне нужно зафиксировать пару винтов. При этом расстояние между ними должно быть равно расстоянию между отверстиями на декоративной крышке.
После фиксации кронштейна следует подсоединить провода. Подвесить люстру такого типа можно лишь с помощником, так как одному это сделать будет весьма затруднительно. Один должен ее придерживать, а второй – заниматься подсоединением к электросети.
Крепление люстры на планку
На следующем этапе необходимо попасть закрепленными в кронштейне винтами в отверстия декоративной накладки, после чего закрутить гайки. Как только будет установлена лампа и проверена работоспособность, процедуру крепления потолочной люстры можно считать завершенной.
Крепление потолочных светильников прямо на потолок
Зачастую такой крепеж используется для маленьких люстр и светильников, обладающих небольшим весом. На обратной стороне таких изделий всегда имеется нескольких отверстий, предназначенных для фиксации к поверхности. Если основание выполнено из дерева, можно фиксировать потолочный светильник сразу на саморезы. Если же требуется повесить светильник на потолок из бетона, сначала нужно просверлить отверстия под дюбели, а уже после зафиксировать.
Крепление светильника к потолку
Способы крепления
Существуют разные способы монтажа, выбор того или иного зависит от материала потолка (гипсокартон, бетон, дерево), веса люстры и присутствующих в ее конструкции крепежных элементов.
Для нетяжелых подойдет установка при помощи крюка. Если вес больше 5 кг, то потребуются анкера. В отдельных случаях следует зафиксировать люстру с использованием планки. Самый простой вариант – установить люстры прямо к потолку, без промежуточных крепежных элементов.
Фиксация с использованием крюка
На самом деле таким способом можно повесить на потолок любую люстру, нужно только правильно подобрать крюк.
Варианты:
- Для легких приборов (до 5 кг) – простой металлический крюк с резьбой. Если потолок бетонный, то нужен пластиковый дюбель подходящего размера.
- Для тяжелых (более 5 кг) – анкерный болт диаметром от 10 кв. мм и распорками, которые не дадут вырвать закрепленную на потолке люстру.
Важно! Такой метод подходит для всех люстр, в которых предусмотрена декоративная чаша – она скрывает монтажные элементы. Порядок монтажа люстры на крюк к бетонному потолку:
Порядок монтажа люстры на крюк к бетонному потолку:
- Сделать отверстие необходимого диаметра.
- Забить пластиковый дюбель.
- Вкрутить крепежный крюк.
- Подключить кабеля и закрыть элементы проводки декоративным стаканом.
Если осуществляется установка на деревянный потолок, тот тут все еще проще – крюк ввинчивается в древесину. Если она очень твердая, то следует предварительно осуществить сверление отверстия, диаметр его меньше, чем диаметр крюка.
Важно! Декоративная пустотелая чаша (тарелка, подстаканник) свободно движется по высоте, а по завершению подвешивания легко фиксируется в верхнем положении
Крепление посредством кронштейна или планки
Если в конструкции прибора не предусмотрена петля для навешивания на крючок, предыдущий вариант не подойдет. Нужно использовать кронштейн или планку. Этот вариант немного сложнее, но все равно, доступен для реализации любому домашнему мастеру.
В комплекте с люстрой всегда идет планка или кронштейн. В этот элемент следует вставить 2 винта и зафиксировать. Перед закручиванием гаек, установить необходимое расстояние. Оно определяется исходя из размещения дырок на тарелке люстры. Винты потом закроются декоративными крепежными гайками. Саму планку приделать к потолку при помощи саморезов, причем плотно.
После этого осталось поместить люстру на ее законное место и закрепить теми самими декоративными гайками.
Упрощенный вариант крепления
Если люстра легкая, не тяжелее 3 кг, и небольшая по размерам, то ее можно крепить просто к потолку, без любых промежуточных метизов. Такие изделия отличаются тем, что в основании есть металлическая пластина, чаще всего круглая с монтажными отверстиями. Процесс простой:
- Пластину приложить к потолку и отметить отверстия карандашом.
- Просверлить в нужных местах.
- Наложить пластину на потолок и прикрутить саморезами.
- Закрепить плафон.
Подобные простые люстры имеют в основном только один плафон под 1 лампу, используются для небольших помещений. Часто навешивают в кухне, ванной, коридоре.
Типы креплений люстр к потолкам из бетона
Виды креплений люстр к бетонному потолку различны. Люстру устанавливают с помощью следующих крепежных элементов:
- Крюк представляет собой надежный и популярный вид крепления. Не имеет сложностей в монтаже и обладает возможностью заменять осветительный прибор на другой.
- Анкера используют при необходимости прикрепить на потолок из бетона тяжеловесные люстры большого размера.
- При креплении люстры монтажной планкой осуществляется установка тонкой планки, прикрученной вплотную с потолком. Этот вид установки является сложным процессом, но зато позволит люстре плотно и прочно прилегать к потолку и скрывать проводку.
Подключение одной люстры сразу на два выключателя
Кроме того, в их монтажной схеме есть три контакта:
- общий вывод к фазовому проводу или напрямую к люстре;
- пара вспомогательных контактов для соединения выключателей между собой.
Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.
Техника безопасности при монтаже люстр с подключением к выключателям
Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:
- Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
- Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
- Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
- Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
- Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
- На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
- Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.
В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.
Как прикрепить монтажную планку
Наиболее удобным методом установки на бетонные потолки является кронштейн. Это просто, поскольку все необходимые аксессуары и приспособления обычно поставляются в комплекте с люстрой. Первым этапом будет установка специальной планки. Делается это в несколько шагов:
– Выбираем и подготавливаем место для установки. Поскольку кронштейн должен плотно прилегать к потолку, при необходимости нужно выровнять место монтажа. Для этого используют обычную шпатлевку в цвет декора
– Перед тем, как повесить люстру, также необходимо проверить проводку, качество выведенных проводов – после крепления планки сделать это будет проблематично
– Если на месте для монтажа светильника уже есть крюк, то его нужно просто аккуратно подогнуть к потолку или вообще спилить. Второй вариант более затратный по времени, потому его используют редко даже профессиональные электрики
– Размечаем поверхность. Для этого прикладывается кронштейн, чтобы его края прилегали к поверхности.
– Размеченная поверхность просверливается дрелью со сверлом по бетону или перфоратором
– В отверстия забиваются дюбеля, после чего прикладывается планка и завинчивается предлагающимися или выбранными вами шурупами или саморезами
Готово, монтажную планку для вашей люстры вы установили. Перед дальнейшими работами следует проверить надежность крепления.
Способы крепления (коротко)
Люстру к потолку можно подвесить одним из способов, представленных в таблице:
| Способ крепления люстры | Особенности |
| На кронштейне | В этом случае, кронштейн или планка крепится на два винта, с регулировкой расстояния между ними, которые затем затягиваются с помощью гаек.При этом:
|
| На крюке | Это старый и достаточно надежный способ. Если масса люстры не более 4 кг, можно брать металлический обычный крюк с резьбой. |
| На крестовой монтажной планке | Крепится и работает, как и прямой кронштейн, но имеет большее количество точек крепления конструкции. Позволяет использовать ее для более тяжелых люстр-плафонов, которые прилегают к потолку. |
| На монтажной платформе | Используются для крепления тяжелых люстр в нескольких точках. Монтажные планки имеют изогнутую форму, что обеспечивает свободный выход проводов. |
Подключение к электропитанию
Когда контакты выключателя на проводах разомкнуты, на проводах должно отсутствовать напряжение. Проверить это просто – индикатор на отвертке не должен гореть при касании к проводам. Проверьте, появляется ли питание на двух проводах при его включении, используйте для этого ту же индикаторную отвертку. Оставшийся один провод и есть «земля», его нужно соединить с общим пучком проводов люстры. Если у вас все обстоит не так, то ваш выключатель отключает землю, а не фазу. Если ваша люстра оснащена лампами накаливания, или LED светильниками, то можно не менять принцип проводки, а вот для экономок такая проводка не подойдет – будут моргать. Если испытываете затруднения, проконсультируйтесь со знакомым электриком, часто в магазинах осветительных приборов могут дать исчерпывающую информацию о подключении той или иной люстры.
Виды существующих креплений
Крепежа и различных скоб сейчас существует очень много, для выполнения монтажа потолочного освещения можно использовать:
- Анкерный крюк;
- Поджимной подвес;
- Накладное крепление.
Самый простой и надежный вариант повесить люстру – анкерный крюк, ввернутый в потолок. Он позволяет подвешивать к бетонным перекрытиям большие массивные люстры. Установка анкера на пустотелую плиту сопряжена с некоторыми сложностями. Может получиться так, что просверленное монтажное отверстие попадет во внутреннюю полость. Надежность крепления при этом значительно снизится, так как работать на распор будет только половина расчетной длины корпуса. Выход из этой ситуации простой – сместиться немного в сторону и просверлить новое отверстие, а старое замазать шпатлевкой.
На старый крюк
Установка нового крюка
Крепление люстры на анкерный крюк
Поджимной подвес предназначен как раз для установки на пустотных плитах. Благодаря простоте и эффективности конструкции именно он чаще всего устанавливается в новостройках. А поскольку его надежность очень высока большинство жильцов даже и не подозревают о его существовании. Его несущая способность несколько ниже, чем у анкера, но все же вполне достаточна, чтобы повесить люстру массой до 5-7 кг.
Поджимной подвес

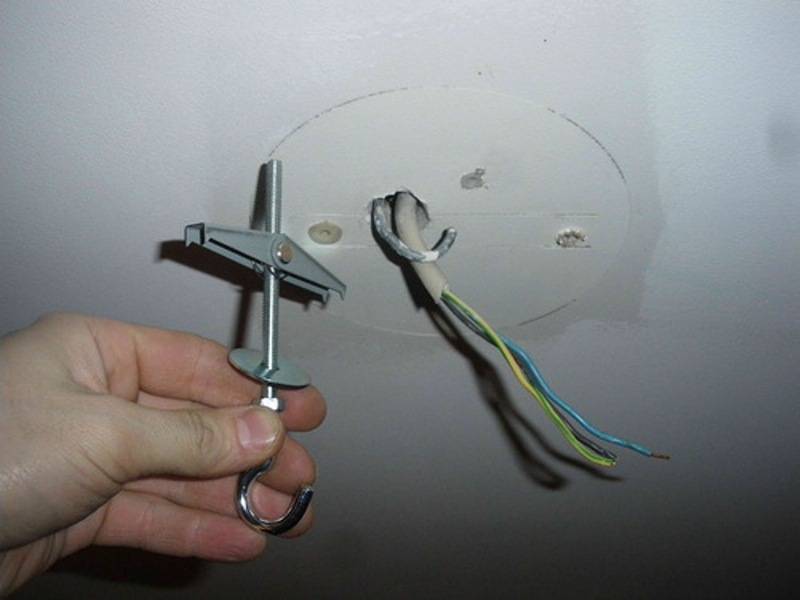

Монтаж бабочки
Установка вспомогательной накладной планки на потолок позволяет выполнить крепление светильника тогда, когда по каким-либо причинам установка анкера или крюка подвеса невозможна или нежелательна. Еще одна причина применить такой способ монтажа – штатная система крепления люстры. Незачем изобретать велосипед, когда в комплекте со светильником поставляются все необходимые детали и единственное что остается – это собрать их.
Накладная планка
Нюансы работы с проводами
В современных многоквартирных домах и частном строительстве применяются медные кабели типа ВВГ или NYM. В них применяется цветное обозначение проводов:
- черный или коричневый для «фазы» (иногда встречается белый);
- синий для «нуля»;
- желто-полосатый для «земли».
Так же обозначены провода на контактных колодках светильников. Это очень удобно, облегчает монтаж проводки и подключение к ней электроприборов. Достаточно соединить вместе провода одного цвета.
В домах старой постройки цветной маркировки нет, и все еще встречаются алюминиевые кабели.
В этом случае с определением назначения проводом и их подключением придется повозиться.
Проверка фазировки индикаторной отверткой
Если маркировка проводов отсутствует, придется приготовить мультиметр и индикаторную отвертку (пробник). Это обычная малая отвертка с плоским шлицем, на конце рукоятки которой размещен металлический контакт и неоновая лампочка (либо, в новых моделях, светодиод). Работает прибор следующим образом: нужно коснуться указательным пальцем торцевого контакта, а жалом отвертки- провода.
Индикаторная отвертка для проверки фазировки
Если это «фаза», лампочка(светодиод) загорится. Если нулевой- то не загорится. Работать таким индикатором нужно только одной рукой, чтобы при случайном касании оголенных проводов не получить поражение электрическим током.
Как только назначение провода определено, его нужно тут же промаркировать цветной кусочком цветной изоленты
Бывают ситуации, когда рядом с крюком выходит не два, а три (или больше) проводов. Это означает, что группы ламп можно будет подключать по частям, независимо друг от друга. Такое решение обычно используется в больших по площади комнатах. За каждый провод отвечает отдельная клавиша на стенном выключателе. Среди проводов нужно найти один общий нулевой и несколько фазных проводов для каждой группы.
После того, как фазировка выполнена, концы следует развести в стороны и заизолировать на время подвешивания светильника.
Прозвонка люстры мультиметром
Прозвонку осуществляют с помощью мультиметра- универсального электротехнического измерительного инструмента.
Если светильник имеет металлический корпус, то для безопасной его эксплуатации потребуется заземляющий провод. Для того, чтобы определить «земляной» провод, следует:
- одним щупом мультиметра коснуться металлического корпуса;
- вторым коснуться участка провода без изоляции;
- писк мультиметра укажет на «землю»;
- если звука нет, попробовать следующий провод, и так пока «земля» не будет найдена.
Нейтральный проводник ищут похожим способом:
- из любого патрона выкрутить лампу;
- одним щупом коснуться бокового контакта внутри патрона;
- вторым перебирать провода, пока не раздастся писк мультиметра это будет нейтраль;
- все оставшиеся будут фазовыми.
В светильниках с несколькими рожками, применяемых в больших помещениях, используется группировка патронов для того, чтобы ступенчато регулировать освещенность в комнате.
Чтобы определить, какой провод подключен той или иной клавише выключателя, следует поступить так:
- вывинтить лампы из патронов;
- прикоснуться одним щупом к фазовому проводу;
- другим поочередно касаться центральных контактов в патронах, пока мультиметр не запищит;
- это и будет искомый патрон (группа патронов)
Если новая люстра имеет несколько групп, а из потолка выходит всего два провода, то, к сожалению, все фазовые контакты светильника придется соединить вместе и включать все лампы одновременно.
Герметизация ввода проводки
Стандартный ввод электрического провода для подключения освещения осуществляется посередине комнаты через отверстие в потолке диаметром 5-7 см. В бетонной плите внутри полостей при строительстве дома кабель пробрасывается к выключателю и подключается к общей сети. Герметизация этих каналов чаще всего не выполняется и по ним с легкостью распространяются звуки и запахи из соседних помещений. Замена люстры очень хороший повод устранить этот недостаток.
Отверстие в бетоне
Самый легкий вариант запенить все свободное пространство внутри огнестойкой монтажной пеной. Однако кажущаяся легкость решения потом может принести ряд проблем, если понадобиться повесить другой светильник. Чтобы добраться до клемм соединения придется очень хорошо поработать ножом, вырезая застывший пенополиуретан небольшими кусочками. При использовании минеральной ваты все свободное пространство плотно заполняется небольшими кусочками этого негорючего утеплителя. Крепление материала внутри плиты осуществляется за счет большой упругости волокон. Сжатая вата, распрямляясь внутри отверстия, выполняет его полную герметизацию.
Чтобы окончательно изолировать помещение от посторонних запахов и звуков, поверхность зашпаклевывается. Поверх ваты с небольшим заходом на потолок (до 5 см) приклеивается серый армированный скотч. Затем по нему крепится малярная лента серпянка, что обеспечит необходимое сцепление раствора с поверхностью. Заключительным этапом наносится и разравнивается тонкий слой финишной шпатлевки.
Способы крепления люстр
Сегодня применяются преимущественно следующие разновидности крепежа для осветительных приборов:
- Петельное. Устанавливается на электроарматуре светильника, предполагает наличие длинного и прочного фундамента, роль которого могут играть прочные перекрытия из бетона;
- Планочно — кронштейновое. Для фиксации используются монтажная планка либо кронштейн. Характеризуется равномерным точечным распределением тяжести нагрузки (две и более точки). Используется для люстр не тяжелее 2 кг;
- Вместо кронштейна можно использовать планку, называемую двойным перпендикуляром, которую может заменить крестовина. В данном варианте количество несущих нагрузку точек увеличивается, благодаря чему становится возможным подвешивать более габаритные и тяжелые приборы;
- При креплении массивных светильников используют двутавровую платформу – также с использованием многоточечного крепежа.
Собственно выбор крепежа находится в зависимости от типа потолочного покрытия и конструкционных особенностей люстры.
Если нужно подвесить люстру на бетонный потолок, удобно использовать как крючок, так и планку. При подвесном же потолке быстрая и качественная работа возможна только с использованием крюка. Для присоединения светодиодных потолочных пультовых светильников (для натяжного потолка) используются крестообразные планки.
Удлинение проводов при подключении люстры
Поскольку натяжные потолки стали распространенным явлением в современных квартирах, соответственно появилась потребность дополнительных манипуляций в области установки люстр. Натяжные потолки являются удобным вариантом в ремонте квартиры, поскольку не изнашиваются, имеют всегда презентабельный вид, имеют весьма бюджетную цену и обширный цветовой выбор. Из-за того, что натяжные потолки – это дополнительные потолки, которые устанавливаются на расстоянии около 10 см от основного, то провод от люстры должен быть значительно длиннее, а это ведет к дополнительным трудностям. В данном случае можно прибегнуть к наращиванию провода.
Для того чтобы нарастить или удлинить провод для люстры, сначала нужно найти место сращивания проводов. Также нужно принимать к сведенью тот факт, что после установки люстры нельзя будет ее поменять без демонтажа всего потолка, потому стоит быть особенно бдительным в процессе установки. Однако и соединять провода в сложных и труднодосягаемых местах, который зачастую осуществляют с помощью клемменной колодки – не самый лучший и надежный способ соединения проводов, так как сами винты со временем ослабевают и требуют ремонта.
Можно рассмотреть вариант соединения алюминиевых проводов. Чтобы соединить перебитые в стене провода, лучше консультировать с электриком. Зачастую удлинение проводов в натяжных потолках происходит неразъемной заклепкой или резьбовым методом.
Как подключить люстру
Для начала нужно разобраться где какой провод.
Можно воспользоваться следующей цветовой маркировкой оболочек проводов в силовом кабеле:
- «земля» — жёлто-зелёный провод,
- «ноль» — синий провод,
- «фаза» — коричневый, красный, белый, чёрный, бело-чёрный, зелёный, серый провод.
Для надежности лучше воспользоваться специальной индикаторной отверткой, стоит она копейки. Касаемся каждого провода по отдельности, если горит лампочка, значит это фаза.
Не забывайте про безопасность, для этого щелкните рубильником в щетке в положение «off».
Теперь можно подключать люстру.
Вариантов множество:
- два провода из потолка и два провода из люстры,
- два провода из люстры и три провода из потолка, подключить люстру так, чтобы загорались разные лампочки и т.д.
Более подробно о вариантах подключения люстры можно почитать на данном сайте.
На кухне у меня был следующий вариант — два провода из люстры и три провода из потолка.
Как описано выше, нашел где фаза, желто-зеленый провод — это земля, синий провод — это ноль. Желто-зеленый провод нам не понадобиться, два оставшихся провода подключаем к двум проводам из люстры, для надежности использовал специальную колодку.
Другой вариант — из потолка выходит 4 провода, а из люстры 6 пар проводов.
Опять же находим где у нас фаза, теперь это два провода, желто-зеленый оставляем, синий — это ноль.
На рисунке ниже видно, что провода красного цвета соединены между собой перемычкой, а провода белого цвета подключены по три штуки. Теперь каждую фазу соединяем с отдельной группой белых проводов, а ноль подключаем к красным проводам.
В итоге, при включении в выключателе одной кнопки горят три лампочки, при включении второй кнопки загораются еще три лампочки.
Как видите повесить и подключить люстру в квартире самостоятельно не так ужи сложно. Стоимость всех материалов копеечная по сравнению с вызовом на дом специалиста.
