Как пользоваться мультиметром: проводим измерения

Работа с мультиметрами

Практически во всех современных тестерах есть функция звуковой прозвонки. В продаже встречаются мультиметры и без этой функции, их приобретать не рекомендую, разница в цене составит максимум 10-15 процентов. Это очень полезная функция, позволяет проверять предохранители, при прикосновении к разным концам, если есть звуковой сигнал, то значит предохранитель цел, если нет, то сгорел. Аналогичным образом проверяются провода. К примеру, таким способом очень легко вызвонить, при ремонте какой проводок в наушниках в обрыве, визуально определить такое не получится, а с помощью тестера определяется запросто.

Измерение напряжения на постоянном токе

Наверняка у многих дома скопились разные батарейки, напряжением 1,5 вольт, 9 вольт, и литиевые на 3 вольта, подобные тем, что стоят в материнских платах компьютера. Как известно, такие батарейки, даже если они лежат без использования длительное время имеют свойство разряжаться. Определить какие из батареек годные к использованию, а какие сильно разряжены и их только выбрасывать, поможет тестер. Для этого ставим его в положение DCV 20 вольт и измеряем напряжение, к примеру для полутора вольтовой батарейки АА или ААА нормальным считается напряжение 1,5-1,6 вольт, если ниже 1,3 вольта — такую батарейку можно смело выбрасывать, она если и будет работать, то очень недолго.

Буквенное обозначение функциональности

Современные мультиметры обладают множеством различных функций.

Для облегчения поиска нужного прибора в каталогах применяют буквенные индексы, являющиеся заглавными буквами английских названий измеряемых физических параметров.

Наиболее распространённые:

T – (temperature), измеряет температуру;

F – (frequency) частотомер (для измерений частоты);

C – (condenser capacity) емкость конденсатора;

L – обозначение индуктивности, принятое в честь физика Эмилия Ленца (Lenz);

R – (resistance), сопротивление.

Таким образом, например, CRL мультиметром, можно измерить емкость, сопротивление, индуктивность.

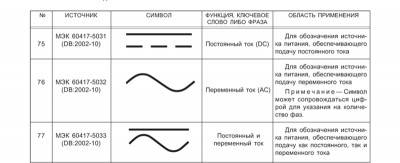

На корпусе типичного бюджетного мультиметра встречаются такие обозначения:

Для этих целей подойдёт бюджетный мультиметр, как на картинке. Красный щуп вставляют в разъем V,R,mA, чёрный в COM, переключают прибор в режим «прозвонки», обозначенный диодом или звуковым динамиком. После этого замыкают два щупа, проверяя работоспособность — должен прозвучать сигнал.

Допустим, необходимо прозвонить интернет-кабель. Сначала нужно два разъема поставить рядом. Прикасаясь щупами к клеммам, подключенным к проводам одинакового цвета, добиваются появления сигнала. Если сигнала нет – значит, где-то обрыв (нет контакта).

Цифровой дисплей при проверке кабеля показывает сопротивление.

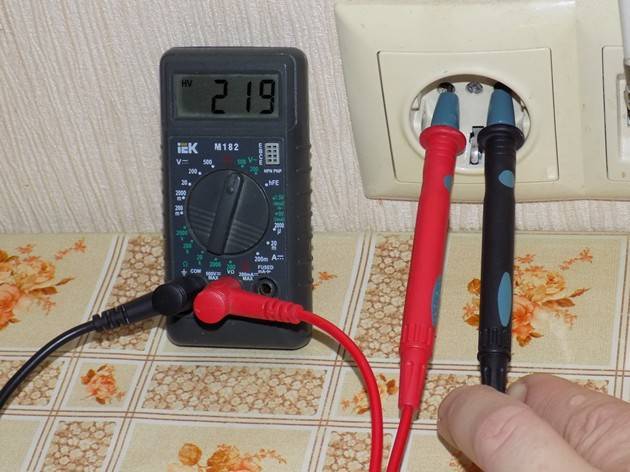

Чтобы проверить качество электричества в розетке, нужно переключиться в режим V~ 750, вставить щупы и понаблюдать за изменяющимся напряжением некоторое время.

Также в данном режиме измерений можно определить фазу. Для этого один щуп заземляют (подключают к корпусу щитка или к заземлению), а другим проверяют провода или клеммы контактов. Появившиеся 220В (или около того) на дисплее будут указывать, что проверяемый провод – фаза.

Часто в паспорте бытовых устройств указывают номинальный ток.

Чтобы измерить ток, протекающий в цепи, мультиметр необходимо включить в ее разрыв.

Для этого выставляют переключатель мультиметра в максимальное значение диапазона А~ (переменный ток, 20 А).

Щупы необходимо подключить в соответствующие разъемы.

Для безопасного подключения оголённых проводников использована лампочка 12В с питанием от трансформатора.

Под сетевым напряжением подобным способом мерить ток нельзя из-за опасности поражения. Но можно соорудить испытательный стенд, безопасно вставляя щупы в одну розетку и подключая нагрузку к другой.

Проверять резисторы или другие радиоэлектронные нужно в режиме омметра, переключая соответствующие диапазоны таким же образом, как делалась прозвонка.

Измеряя килоомы и мегаомы, необходимо избегать касания пальцами выводов деталей – человеческое тело обладает сопротивлением, которое будет влиять на точность измерений.

Так нельзя!

Данные источники тока имеют свойство восстанавливать напряжение, благодаря химическим процессам, происходящим внутри, но при выполнении работы у подсевшего аккумулятора напряжение падает. Но можно сделать измерение силы тока, протекающего в подключенной к клеммам аккумулятора нагрузке, подобрав соответствующее сопротивление нагрузки, и потом перейти и переключиться в режим напряжения, таким способом вычисляя выдаваемую мощность источника питания.

Наблюдая за динамикой падения напряжения, можно судить о том, насколько аккумулятор разряжен. Чтобы объяснить, как проверить конденсатор мультиметром, нужно понимать свойство активного емкостного сопротивления, уменьшающегося по мере увеличения емкости при переменном токе.

У цифровых мультиметров есть внутренняя электронная защита, предотвращающая неправильное использование прибора, а также встроенный плавкий предохранитель.

Автоматическое выключение питания способствует экономному расходованию заряда батареи.

Как измерить напряжение

При использовании мультиметра важно помнить, чёрный щуп подключается в разъем COM прибора, в отечественных приборах может иметь обозначение в виде звёздочки или массы *, а красный или белый подключаем (вставляем) в разъем “VΩmA”. В отличие от тестера, для мультиметра перепутать полярность при замерах постоянного напряжения не страшно, а вот стрелочный тестер можно так запросто привести в негодность. Стрелочники боятся переплюсовки, а мультиметр лишь добавит знак “-” к показанию

Но для обоих приборов важен выбор пределов измерений. Если ожидается что на этом участке цепи, или на автомобильном АКБ напряжения будет 12 В, значит нам нужно выставить предел измерений DC 20, если 150 В, то предел DC 200. Причем режим мультиметра и тестера выведет показания переменного напряжения в постоянное, если конечно тестер не совсем старого образца. Т.е. не забываем о пределах на приборах, это важно! При замере напряжения к примеру дома в розетке, ожидаемо что там должно быть примерно 220В переменного напряжения, значит на мультиметре выставляем предел АС 750, т.к. предыдущий предел АС 200 маловат для ожидаемого напряжения и при попытке замера на нём можно вывести прибор из строя. На тестере переключаем соответствующую кнопку или режим, также выбираем предел измерений, для переменного напряжения режим будет обозначен соответствующим значком.

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Переключаем прибор на шкалу с фарадами.

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Измерение емкости конденсатора мультиметром

Типовые измерения бытовым мультиметром

Измерение постоянного тока

Измерение постоянного тока безопасной величины. Например — проверка автомобильного аккумулятора. Установка режима: измерение постоянного напряжения. Предел измерения — 20 вольт (ближайший диапазон). Измерительные кабели включаются в соответствии с инструкцией.

Как проверить батарейки или аккумуляторы

Аналогичным способом проверяем пальчиковые батарейки или аккумуляторы. Предел измерения в нашем случае те же 20 вольт постоянного напряжения. Предполагаемое значение 1.4 вольта. Прижимаем контакты к аккумулятору (соблюдая полярность), снимаем показания.

Измерение опасного напряжения

Измерение опасного напряжения: например, в розеточной сети. Для начала проверяем измерительные кабели. Изолирующие рукояти должны быть целыми, провода надежно удерживаться. На измерительном кабеле отформованы ограничительные кольца, чтобы пальцы не соскользнули в опасную зону во время прижимания к измеряемым контактам.

Выставляем режим измерения переменного тока, предел измерения — 500 (или 750) вольт (измеряемое напряжение 220 вольт). Надежно фиксируем кабели в приборе, подключаемся к розетке, манипулируя одной рукой.

Чтобы измерить напряжение в сети, достаточно нескольких секунд. Не следует надолго оставлять подключенный к розетке прибор.

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Производится при наличии такого режима на приборе.

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Проверка радиокомпонентов

Разумеется, детали следует проверять после извлечения их из монтажной платы. В крайнем случае, достаточно отсоединить один контакт.

Проверка диода или резистора. Выставляем соответствующий режим на переключателе. Если вы не знаете приблизительный номинал, начинаем измерения с большего предела. Переключая диапазон измерений, вы рано или поздно найдете нужный номинал.

Светодиоды проверяются в режиме прозвонки. Даже если вы увидите, что диод исправно проводит ток в одну сторону (в режиме проверки обычных диодов), но при этом не светится, измерения не имеют значения.

В режиме прозвонки, силы тока будет достаточно для зажигания кристалла. Перепутав полярность, вы не испортите деталь. Просто диод не засветится.

Но это не означает, что вы можете путать режимы, и подключаться к высокому напряжению с установленным низким порогом измерения.

Как проверить заземление

Измерение заземления также можно произвести с помощью бытового тестера.

Прежде всего убедимся, что у вас в доме выполнена разводка «земли». Для этого открываем корпус любой розетки, и проводим визуальный осмотр. Если на «земляной» контакт ничего не заведено, или есть перемычка (это опасно!) между нулевым и «земляным» выводом, собственно и проверять нечего. При наличии на контакте «земли»: типового желто—зеленого провода, вы можете проверить, подключено «естественное заземление», либо у вас объединены нулевая и земляная шины.
Определяем фазу. Для этого существует индикаторная отвертка.
Затем, предварительно проверив провода, и выставив правильный режим, замеряем напряжение между фазой и нулевым контактом. Записываем результат и проводим измерение между фазой и проверяемым заземлением.
Если результат п.3 одинаковый — значит у вас фальшивая «земля», провод объединен с нулевой шиной. Это крайне опасно, лучше вообще отсоединить такой провод и закрыть изолирующим колпачком.
Если результат п.3 отличается на несколько вольт — проверьте несколько раз с минимально возможным интервалом измерения. При устойчивом отличии значения вы можете быть уверены в безопасности вашей электросети. У вас естественное заземление.

Как проверить заземление без индикаторной отвертки

Для этого необходимо с помощью тестера проверить напряжение между всеми парами контактов. Разумеется, в этом есть смысл при наличии подключенного провода к заземляющему контакту розетки.

Напряжение, близкое к значению 220 вольт будет только между парами: фаза-ноль, и фаза-«земля». Понятное дело, что фаза не может быть заведена на заземляющие контакты розетки, стало быть, она в одном из рабочих отверстий.

Как пользоваться тестером для проверки естественного заземления (при известном фазном контакте), вы уже знаете.

Проверка целостности предохранителя

7. Предохранитель создан для защиты электрической цепи от токов, превышающих его уставку. Перед заменой и установкой предохранителя его можно проверить. Для этого дотрагиваемся с двух сторон предохранителя проводами мультиметра или подключаем щупы. Затем выставляем на цешке прозвонку и если запищало, значит сигнал проходит и элемент исправен. Если молчит, значит – пора менять. В случае, если на мультике нет звукового сигнала, всё делаем аналогично, только выставляем не прозвонку, а измерение сопротивления. Сопротивление мало или ноль – исправен, сопротивление бесконечность (1) – неисправен.

Проверка диодов, конденсаторов и транзисторов (режим hFE)

Этот режим имеет не каждый прибор. Для проверки сопротивления диодов выбирается соответствующий режим и по аналогии с прозвонкой проводника выполняются нужные действия.

Для определения параметров конденсаторов и транзисторов на приборе устанавливается специальный режим «hFE».

У транзисторов имеются три выхода: база, эмиттер и коллектор, которые подключаются к разъемам В, E, F мультиметра. При правильном подключении на дисплее отобразится величина усиления транзистора.

У конденсаторов емкость измеряется путем установки концов конденсатора в разъемы с обозначением Сх. При этом на дисплее отобразится номинальное значение ёмкости электронного компонента.

Основные и дополнительные возможности мультиметров

Если раньше в свободной продаже имелись приборы, способные замерить силу тока и напряжение, то современные модели имеют расширенный функционал. С его помощью не нужно производить расчетов, достаточно лишь воспользоваться тестером и снять показания.

Именно по причине многофункциональности вопрос как пользоваться прибором для тестирования стает особенно остро.

Ведь с его помощью замеряю показатели:

Силу тока (переменного).
Напряжения участка цепи.
Индуктивность катушки.
Емкость конденсатора.
Сопротивление проводника.
Частоту колебаний.
Параметры постоянного тока.
Температуру нагрева.

Самое простое применение – «прозвонить» цепь с целью определить ее целостность. Это необходимо, например, когда требуется выявить участок с дефектом, чтобы потом произвести ремонт. Кроме того, мультиметр – устройство, позволяющее без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что облегчает работу и делает ее безопасной.

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что дает возможность проверять работоспособность диодов, а также транзисторов. Выявляется полярность, целостность конструкции и т.д. Есть модификации:

С предустановленной защитой контактов, срабатывающей в случае, если при измерении сопротивления произойдет незапланированная подача электричества.
Имеющие плавкие вставки на случай, если пользователь неверно выбрал режим. Предохранитель перегорает, но прибор остается рабочим после его замены.
Способные автоматически выключаться при нештатной ситуации или в случае, если устройство длительное время остается невостребованным.
Имеющие подсвечиваемый дисплей. Есть ночные режимы, световая индикация, обычная диодная подсветка, что позволяет работать в условиях ограниченной видивости.
Подающие сигнал при перегрузке батареи, блока питания, рабочих узлов без отключения.
Обладающие возможностью сохранять и запоминать результаты замеров, которые потребуются для обработки полученных данных.

Некоторые модели предназначены для ручной установки пределов измерений. Как пользоваться мультиметром и перечень функциональных возможностей указано в мануале, идущем в комплекте с тестером. Удобней, если это сертифицированный товар, и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях прибора. На корпусе есть все необходимые надписи, стандартные символьные обозначения.

Цешка как пользоваться

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

Без специального режима

Существует ли возможность измерить температуру мультиметром, не имеющим для этого специального режима? Оказывается, это действительно можно сделать, но потребуется немного модернизировать прибор.

Нужно приобрести микросхему ЛМ-35, с ее помощью показатели температуры будут превращены в напряжение, и прибор сможет распознать данные, но укажет их в Вольтах. Например, 0,30 Вольт нужно будет понимать как 30 градусов Цельсия.

Использование микросхемы не требует сложного вмешательства в конструкцию прибора и позволяет использовать любой мультиметр для измерения температуры.

Для того чтобы микросхема работала, вам потребуется:

три провода, которые можно будет подключить к 10-омному выходу прибора;
отдельный источник питания не менее 4 Вольт, то есть 2 плоских батарейки.

Если надо измерить не только положительную, но и отрицательную температуру, потребуется также подключение источника опорного напряжения.

Сама микросхема подключается просто. Она имеет три разъема для проводов плюсового, минусового значения и выходной датчик. Такой подход позволит преобразовать любой мультиметр, сделав его более функциональным, при этом конструкция обойдется недорого.

Как проверить пленочный конденсатор мультиметром

Основные неисправности пленочных устройств могут быть представлены:

пожением номинальных показателей емкости в процессе высыхания;
превышением заданных значений тока утечки;
повышением потерь активного типа внутри цепи;
появлением короткого замыкания на обкладках;
утерей контакта или обрывом.

Выполненные на разные пределы напряжения пленочные устройства могут применяться не только в цепях с постоянными показателями тока, но и внутри фильтров или стандартных резонансных схем.

Емкость и работоспособность конденсатора

Проверка устройства на исправность выполняется мультиметром, установленным на режим тестирования ёмкости. В стрелочных моделях тестеров отслеживается уровень отклонения стрелки или «скачок» с возвратом на «0».

В этом случае можно предположить наличие пробоя, который часто является основной причиной короткого замыкания в цепи. При достаточно легком отклонении стрелки, не достигающей показателей «∞», диагностируется токовая утечка при недостаточной емкости элемента.

Неэффективная работоспособность прибора с малым уровнем мощности при токовой утечке не позволяет устройству реализовать свой потенциал на 100%, поэтому использование такой модели конденсаторного элемента является нецелесообразным.

Внешнее устройство

Мультиметры также еще называют тестерами или мультитестерами, так как они позволяют измерить несколько разных параметров и характеристик. Но говоря «тестер» обычно имеют в виду прибор со стрелочным индикатором. Пользуются им нечасто, так как приходится значения высчитывать по шкале, учитывая при этом выставленный порог измерительной шкалы.

Просто посмотреть на экран проще чем высчитывать показания по шкале

При использовании цифрового прибора с жидкокристаллическим табло этих проблем нет — результат выдается готовый. Именно поэтому, в основном, все пользуются мультиметрами. До того, как узнать как пользоваться мультиметром, разберемся в его строении. Это позволит быстрее освоить навыки работы с этим измерительным прибором.

Общее строение и назначение разъемов

Цифровой мультиметр — небольшой прибор, размером меньше половины тетрадного листа. Весит он 200-300 граммов. В верхней части находится дисплей, на котором отображаются показания измерений. В центральной части корпуса расположен переключатель, при помощи которого задается характер измерений и их пределы. В нижней части корпуса находятся разъемы (гнезда) для подключения щупов. Располагаться они могут внизу справа или вдоль нижней кромки корпуса. Также в комплекте к тестеру идут два измерительных щупа — черный и красный.

Внешний вид мультиметра

Чаще всего разъемов три. Нижний подписан обычно «COM» — общий. Сюда всегда подключается черный щуп. Два других предназначены для подсоединения красного щупа. Верхнее гнездо используется только в одном случае: при измерении постоянного тока, величина которого более 200 мА. Все остальные измерения мультиметром проводятся когда второй щуп стоит в среднем положении.

Есть модели, в которых измерительных гнезд четыре (на фото слева). В этом случае есть отдельно гнезда для измерения силы тока до 200 мА, отдельно — для тока от 200 мА до 10 А (цифры могут меняться в зависимости от модели, но смысл остается тот же). Для сопротивления и напряжения есть собственное гнездо. Все гнезда подписаны, разобраться не очень сложно.

Режимы и пределы измерений

Для того чтобы понять, как пользоваться мультиметром, надо внимательно рассмотреть переключатель режимов, рассмотреть где и какие обозначения, режимы.

Переключатель режимов работы мультиметра

Количество и положение режимов зависит от модели, но в большинстве из них присутствуют:

Положение OFF — выключение прибора.
ACV — для измерения переменного напряжения. В некоторых моделях может стоять буква V и волна под ней.
DCA — для постоянного тока до 200 мА. Может обозначаться латинской A и ровной чертой под ней.
10 А — для постоянного тока от 200 мА до 10 А (в некоторых моделях эти цифры могут быть другими).
HFE — для проверки коэффициента усиления транзисторов. Этот режим есть далеко не во всех моделях.
Изображение диода или мегафона — гнездо для прозвонки проводов и проверки диодов.
Ω — измерение сопротивлений.
DCV — постоянного напряжения. Может стоять буква V с ровной чертой снизу.

Это все основные режимы. Как видите, в большинстве из них есть несколько положений. Эти положения определяют верхний предел измерений.

Как измерить сопротивление мультиметром

Для измерения резистора, мультиметр нужно перевести в соответствующий режим, а их всего пять. Если уже известно сопротивление резистора, то нужно выставить такой режим мультиметра, который максимально бы подходил под данное значение.

Если при проверке сопротивления на экране мультиметра отображается единица, то значение сопротивления больше режима измерения, и мультиметр нужно переключить в другой режим (с большим значением).

Измерение сопротивления мультиметром осуществляется путём подключения щупов прибора к ножкам резистора, после чего на экране можно будет увидеть соответствующие показания. Научиться пользоваться мультиметром не сложно. Данный измерительный прибор даёт возможность производить всевозможные замеры и контролировать положение дел.

Секретная функция обычного мультиметра

Одной из самых интересных особенностей некоторых мультиметров, является измерение постоянного напряжения, в режиме переменного. Казалось бы, это какой то «глюк», и такого не может быть, а нет, и мультиметр может показать значение переменного напряжения при измерении постоянного.

Всё дело кроется в недочётах конструкций некоторых мультиметров. Однако данную хитрость при использовании мультиметра и особенность, можно повернуть в свою пользу. Например, если нужно узнать значение пульсаций переменной составляющей после сглаживающего фильтра.

Таким образом, получится измерить сглаживающий конденсатор под нагрузкой. Надеюсь, данная особенность некоторых мультиметров пригодится многим электрикам и мастерам.

Знакомство с тестером

В комплектацию любого цифрового мультиметра, помимо самого прибора, входят два щупа: красный и черный, а также инструкция на русском языке.

Устройство работает от обычной 9-вольтной батарейки Крона. Чтобы научиться с ним правильно работать, прежде всего, необходимо разобраться со всеми его функциями, а также обозначениями (маркировками) на панели управления. На ней находится следующее:

дисплей (на нем появляются результаты измерений);
переключатель для выбора функций и диапазонов, а также для выключения прибора (может быть в виде кнопки или тумблера);
три разъема, в которые вставляются щупы (в некоторых моделях разъемов может быть четыре).

Во многих моделях, к примеру китайской марки Protech XL830L или Mastech MAS830L, на лицевой панели можно найти и другие приспособления, такие как кнопка Hold для удержания показаний, гнездо для проверки транзисторов и прочее.

Сразу может возникнуть вопрос: зачем целых три разъема, если провода только два? Здесь все просто: в разъем с надписью COM вставляется исключительно щуп, окрашенный черным цветом, а в гнезда VΩmA и 10ACD — только красный. К какому именно разъему подключать последний, зависит от ситуации, а точнее сказать, от силы тока замеряемого элемента. Если она превышает 200 мА, нужно использовать гнездо 10ACD, если она меньше этого значения, тогда используется разъем VΩmA. Если в модели имеется четвертое гнездо, то оно используется для измерения силы тока до 20 ампер.

Теперь давайте перейдем к основным надписям на панели управления прибора. Они выглядят так:

постоянное напряжение обозначено DCV или V с прямой черточкой;
переменное напряжение помечено аббревиатурой ACV или V с волной;
DCA или А с прямой линией — это вычисление силы постоянного тока;
А с волной обозначает замер переменного тока (есть не у всех моделей);
знак Ω обозначает сопротивление;
hfe — эта надпись указывает на возможность проверки транзисторов;
надпись OFF означает, что прибор выключен.

Теперь, имея общее представление о том, как устроен тестер, можно переходить непосредственно к практической части обучения.

Как пользоваться щупами мультиметра инструкция по применению

Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные

Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы

Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Советы

В статье была дана подробная инструкция для чайников — «Как пользоваться цифровым мультиметром». Новичкам необходимо знать о нескольких правилах работы с тестером.

Любые работы по замерам напряжения в высоковольтных сетях переменного напряжения, проводить только под присмотром специалиста.
Запрещается использовать тестер в сетях, где пороговое напряжение выше доступного в приборе.
Нельзя держать измерительные щупы за металлические наконечники.
Любые работы с бытовыми приборами проводятся только после отключения их от сети.
Запрещается замерять сопротивление и проводить прозвонку при включенном напряжении.
При тестировании конденсаторов их нужно предварительно разрядить.

Все эти нюансы помогут уберечь себя и свой мультиметр от поражения электрическим током.

Современные цифровые мультиметры производятся с электронной или аналоговой защитой. Аналоговая защита предполагает наличие плавкого предохранителя в цепи красного контрольного щупа. Предохранитель может сгореть при:

Выборе неправильной функции.
Установке малого порога для тестирования.
При прозвонке и замере сопротивления под напряжением.

Также стоит помнить, что режим «10А» не имеет защиты. Любая ошибка может привести к поломке прибора.

Сегодня производители предлагают различные модели мультиметров в разном ценовом сегменте. Не стоит выбирать дешевый прибор с некачественными измерительными щупами, низкой точностью и сомнительной защитой

Также нужно обращать внимание на комплектацию. Лучше выбирать устройства с инструкцией на русском языке

Также стоит помнить, что многие мультиметры имеют широкий набор функций, который может не пригодится в дальнейшей работе. Например, электрики выбирают тестер-клещи с функциями замера сопротивления, двух видов напряжений и прозвонки. Такие приборы не рассчитаны на тестирование транзисторов или температурных параметров.

Классификация мультиметров

Существует две основные группы тестирующих приборов (мультиметров). Одни из них называются аналоговыми. Устройство мультиметра такого типа отличается наличием циферблата со шкалой. Показания снимаются визуально, когда стрелка, отклонившись от «нулевого» положения, указывает на конкретные цифры. Такие системы уже устарели. Поэтому все, о чем пойдет речь дальше, касаются приборов нового типа – электронных. Работать с ними удобней, возможностей больше, показания точные, погрешность меньше.

Как пользоваться тестером аналогового типа, рассказано в другой инструкции. Сейчас они применяются редко, ведь при снятии показаний, например, напряжения степень погрешности слишком велика. Изначально измерения правдоподобны, но показываются с отклонением. Но сюда нужно добавить человеческий фактор, когда глаз не всегда улавливает минимальное отклонение стрелки. Цифровые устройства не боятся вибрации. От механических колебаний показания не зависят. Индикатор четко указывает величину измеряемого параметра.

Безопасность при работе с мультиметром

Есть несколько потенциально опасных ситуаций, при которых обычная невнимательность пользователя может привести к поломке прибора и выходу из строя проверяемого оборудования.

Если необходимо измерить напряжение, при этом щупы установлены правильно, а переключатель стоит в любом другом положении кроме напряжения (на сопротивлении, токе).
Если нужно измерить ток, измерительный щуп установлен в гнездо для измерения слаботочных цепей, а переключатель будет установлен на измерение большой силы тока.
При прозвонке или измерении сопротивления в оборудовании необходимо вынимать все установленные в нём батареи питания, так как работа в таком режиме выведет прибор из строя.
При работе в режиме прозвонки при наличии в цепи заряженных емкостей (конденсаторов) необходимо обязательно их разряжать закорачиванием. При работе цепей с элементами большой ёмкости разрядку можно выполнить через лампу накаливания. Игнорирование этого правила может привести к тому, что мультиметр сгорит.

Все перечисленные ситуации ведут не только к материальным потерям, но и повышенной опасности для работающего с тестером человека. Если использовать мультиметр некорректно, работа с электричеством может привести к случайному касанию к токоведущим частям, находящимся под высоким напряжением, а это уже опасно для жизни. В остальном достаточно соблюдения простых правил и законов электротехники, чтобы легко освоить работу с мультиметром во всех его режимах и успешно проводить необходимые измерения, не обращаясь к специалистам.

Как проводить измерения электронным тестером (мультиметром)
