Как поднять гаражные ворота своими руками

Порядок работ по подъему металлического гаража

Работы лучше проводить с напарником, так как конструкция тяжелая и обязательно нужна подстраховка, особенно при работе с домкратом.

Инструменты для работы:

• домкрат, подойдет гидравлика на пятитонный УАЗ, модели, рассчитанные на две – три тонны вес металлической коробки не потянут;
• металлическая труба для упора при поднятии гаража (диаметр минимум 60 мм);
• швеллер двадцатый, полметра;
• сантиметров десять уголка (45х45), его кладем на домкрат и на него устанавливаем трубу;
• доска — 50 мм;
• сразу подготовить кирпичи, на которые будем ставить поднятую коробку.

Если потом под гараж хотите установить сварную конструкцию, то удобней подкладывать не кирпичи, а толстую доску. Так буде удобней регулировать высоту стоек и симметричность всей конструкции.

Перед тем, как поднять гараж уберите весь лишний грунт по периметру, который возможно. Это облегчит работу. Старые гаражи врастают в землю серьезно, бывает, что и на полметра.

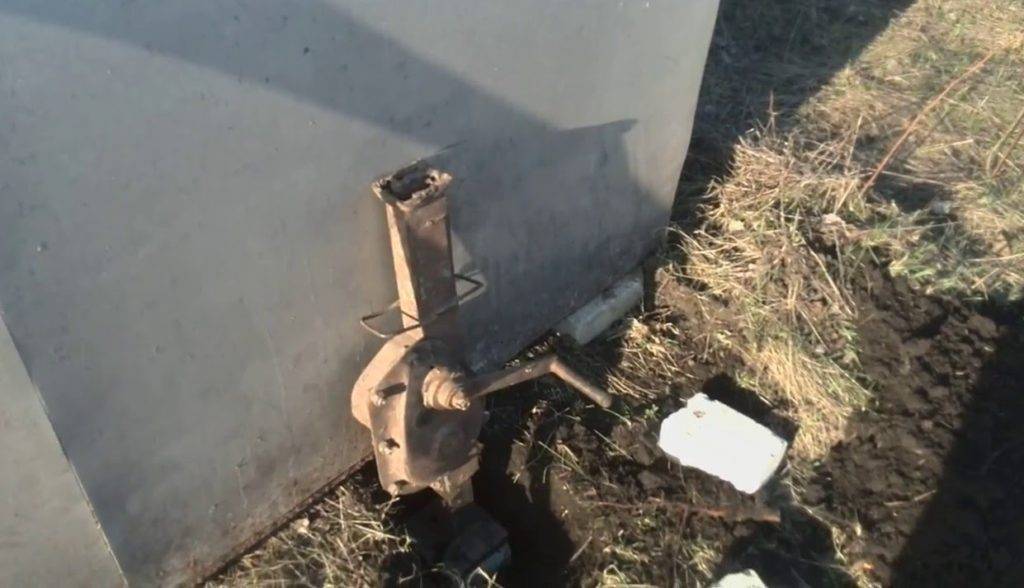

Как поднять металлический гараж при помощи домкрата:

если стенки прочно вросли в грунт, то сначала откапываем коробку до основания и поднимаем поочередно заднюю стенку, а потом переднюю.

Совет. Если есть возможность демонтировать ворота, то перед подъемом коробки это надо сделать обязательно, чтобы снизить массу всей конструкции.

поднимать стенку сразу на большую высоту нельзя, может перекоситься каркас металлического гаража, и порвутся швы, соединяющие листы. Поднимаем одну стенку на 10 — 15 сантиметров, потом поднимаем другую.

• в образовавшуюся щель сразу подкладываем доску и начинаем поднимать вторую – обязательно противоположную стенку. Нельзя допускать, чтобы всю конструкцию сильно перекосило;
• постепенно поднимая все стенки на доски, добиваемся сквозных отверстий по всему периметру;
• теперь под все стенки подставляем доску по периметру;
• на доску ставим домкрат на него кусок уголка и на уголок выставляем металлическую трубу;
• на трубу выставляем швеллер так, чтобы он упирался в ребро жесткости основания металлического гаража.

Важно. Если поднимаем длинные стенки гаража, то уголок должен упираться в любую жесткую сварную конструкцию (сварной уголок стенки)

Проверьте прочность упора, чтобы при работе домкрата эта конструкция не рассыпалась.

• можно выполнять подъем, опять поэтапно, каждую противоположную стенку поочередно;
• при помощи уровня проверяем горизонталь крыши, где надо приподнимаем стенки и подкладываем камни или доски;
• теперь под все углы надо подложить кирпичи или камни, а также посередине двух длинных боковых стенок.

В таком положении конструкцию надо оставить на 1 месяц, чтобы грунт высох.

Удобно установить гараж на старые железнодорожные шпалы, они уже обработаны заводской защитной пропиткой от влаги и грибка. Для утепления пола, под цементную стяжку, подойдет битое стекло или кирпич, пенополистирол.

Перед тем как поднять гараж, сразу подсчитайте, какая высота будет нужна для устройства бетонной стяжки, утепления или ремонта ленточного старого фундамента.

Подъемно-поворотные

Конструкция подъемно-поворотных ворот для гаража не слишком сложна. Это лист металла во всю ширину проема, который при помощи специального механизма поднимается вверх, в открытом положении фиксируется под потолком.

Подъемно-поворотные автоматические ворота — требуется место под потолком

Виды подъема

Подъемно-поворотные автоматические гаражные ворота есть разных видов — под разные типы дверных проемов, разную массу полотна:

• Стандартный тип. Подходит для полотен весом до 870 кг, притолок высотой от 350 мм и выше. Направляющие имеют плавный изгиб с радиусом 381 мм и 305 мм, что обеспечивает минимальную нагрузку на пружины. Такой тип подъема считается надежным.
• Низкий тип подъема. Предназначен для притолок высотой от 250 мм до 500 мм (вес полотна не более 870 кг). Для подъема ворот используются специальные радиусные направляющие. Система еще более надежна, чем стандартная.

• Высокий тип подъема. Для притолок высотой от 500 мм и выше, максимальная масса полотна — 890 кг. При такой конструкции для открытия требуется намного меньше места, но надежность пониже, чем у предыдущих двух.

• Наклонный подъем. Также используется для невысоких притолок — до 500 мм высотой, идеально подходит под наклонные потолки. Максимальный вес — 1000 кг, направляющие располагаются по периметру конструкции.
• Вертикальный подъем. Может устанавливаться на высоких притолоках — при высоте от 500 мм. Как понятно из названия, полотно поднимается вверх. Максимальный вес — 1000 кг, направляющие устанавливаются как можно ближе друг к другу. Характеризуются длительной стабильной работой.

Выбор типа открывания подъемно-поворотных автоматических гаражных ворот во многом определяется параметрами проема, в основном — высотой притолоки и массой полотна

При установки этой системы важно хорошо подготовить проем — выгнать его с точностью до миллиметра, оштукатурить по маякам. В этом случае прилегать полотно будет плотно, проблем с продуванием не будет

Достоинства и недостатки

Начнем с практической выгоды установки подъемно-поворотного механизма на гаражные ворота по сравнению с распашными (пусть даже и автоматизированными).

• Необходимое для открывания ворот место перед гаражом становится значительно меньше.
• Работоспособность ворот не сильно зависит от наличия/отсутствия снега перед полотном. Конечно, если у ворот намело сугроб, его лучше откинуть. Мощности механизма может хватить на то, чтобы его сдвинуть, но незачем перегружать его. К тому же мало приятного, если снег будет с полотна валиться на голову, потом — таять в гараже.

• Полотно не мешает при выезде.

• Ворота делают из листа металла без дополнительных подвижных сочленений (сварные швы не в счет). При правильной подготовке проема можно добиться хорошей теплоизоляции.
• Есть возможность открывать такие полотна как автоматически (кнопка или пульт управления) или вручную, что неплохо при отключении электричества.
• В плоскости можно сделать калитку или окно и это не сильно повлияет на стоимость.
• Можно использовать утепленные полотна и нащельники/уплотнители — для отапливаемых гаражей.

В общем и целом такая конструкция намного удобнее, менее проблематична во время эксплуатации, но есть и недостатки.

• В совсем низких гаражах такую систему не поставишь.
• Большая парусность, что требует большей мощности привода.

• Вручную требуются солидные усилия.

• Во время открывания все-таки требуется перед воротами свободное место, так как нижняя кромка ворот выдвигается вперед. Соответственно, есть вероятность повредить авто, если поставить его слишком близко.
• Занимает большое пространство под потолком, по бокам от проезда также не получится что-то поставить.

Что еще можно отнести к недостаткам? Сложный монтаж. Подъемно-поворотные автоматические гаражные ворота требуют правильной установки направляющих, размещение пружины и противовесов. Все это должно быть надежно закреплено и отлажено.

Подрезка ворот

Этот способ является самым простым и самым нежелательным. Реализовать его можно только в том случае, если общая высота ворот довольно большая и не планируется покупка габаритного автомобиля. Применяется способ подрезки ворот только тогда, когда необходимо понять уровень порога, чтобы вода не попадала внутрь. Для работы потребуется болгарка. Первым делом необходимо отделить листовой металл от рамы створок в нижней части. Нижняя перекладина полностью вырезается, но она понадобится позже. После этого необходимо определить, на какую высоту будет осуществлена подрезка ворот.

Как видно, в некоторых случаях подъем ворот является необходимым в силу определенных обстоятельств. Его можно выполнить несколькими способами. Некоторые из них могут быть скомбинированы для достижения оптимального результата. Другим способом подъема ворот является замена створочного варианта на роллетный. В этом случае ворота будут подниматься, а не раздвигаться. В этом случае можно до установки ворот выполнить расширение проема до требуемых габаритов.

Этапы установки гаражных ворот

Прежде всего, снимите мерки, чтобы понять размер будущих ворот. Как правило, своими руками делают распашные металлические гаражные ворота. Этот вид более простой и дешевый. Откатные ворота сделать будет сложнее и дороже, но при этом также возможно. Необходимо взять чертеж, купить готовый комплект системы для сборки. В комплект входит инструкция по установке, с помощью которой делается монтаж конструкции. Как правило, их устанавливают на дачах, в частных домовладениях, складах.

Также можно уменьшить затраты, установив автоматику самостоятельно. Взять чертеж, купить необходимые комплектующие и следовать инструкции.

Изготовить распашные ворота можно, не покупая дорогих комплектующих. В качестве материалов используют профиль, листовой металл 1-3 мм, стальной уголок.

Установить гаражные ворота можно в несколько шагов:

Шаг №1. Изготовление рамы

Рама включает в себя внешний и внутренний каркас из стального уголка, размеры которого составляют 65х65 мм. Потребуются такие инструменты:

• Болгарка;
• Уровень строительный;
• Угольник;
• Сварочный аппарат;
• Рулетка.

Ориентируемся на высоту и ширину ворот при изготовлении рамы. Отмерьте и отрежьте заготовки для рамы из железного уголка с сечением 16-20 см. Строго по уровню сформируйте будущий каркас, используя подкладки. Затем выставите углы с помощью угольника. Проверьте, чтобы диагонали конструкции были одинаковы, и затем ее сварите.

Для того чтобы полотно плотно прилегало к поверхности каркаса, внешняя его сторона должна быть ровной. Зашлифуйте сварочные швы. Сделайте из остатков уголка рычаг, который потом приварите к углам рамы, что будет их дополнительным укреплением.

Шаг №2 Делаем каркас

Нужно сделать каркас для двух распашных створок. К каждой из них крепится железное полотно. Используйте профиль размером 60х20 мм для изготовления каркаса.

Направляющие вставьте в раму, выровняйте каждую сторону. Между ними сделайте зазор 20 мм для того, чтобы створки свободно двигались. Проверьте прямые углы каркаса, затем сварите профили. Ваш каркас готов.

Шаг №3 Обшивка

Для сварки ворот используйте оцинкованное металлическое полотно толщиной 2-3 мм. Необходимо выкроить нужный размер, при этом обязательно наложить створки друг на друга на 10-20 мм. Таким образом, правое полотно будет нахлестываться на левое.

Свариваем снизу и прикрепляем его к каркасу.

Укрепление ворот возможно путем усиления: приварите горизонтальный железный пояс на высоте одного метра.

Шаг №4 Установка

Установите на ворота гаража силовые петли. Нижнюю часть необходимо приварить к раме гаража, а верхнюю к наружной стороне. Для этого приложите к верхней части петли и створке изогнутую линию металла толщиной 0,5-0,7 см. Для более прочного соединения можете использовать вкладку из арматуры.

Для надежной фиксации положения механизма необходим засов. Для этого можно использовать конструкцию с вертикальным штифтом. Просверлите дырки в потолке и в полу. Приварите к каркасу направляющие петли. Для штыря используйте трубу диаметром 20-25 мм.

Можно также использовать зажимной способ засова конструкции.

Шаг№5 Покраска

Обязательно покрасьте полотно: это защитит его от неблагоприятных воздействий таких, как осадки, влага, повреждения. Перед покраской погрунтуйте, на поверхность нанесите несколько слоев краски для металла.

Шаг№6 Монтаж

Прежде всего, установите раму. Она должна способствовать свободному движению створок.

Установить ворота несложно. Сначала к откосам проема прикрепите наружную и внутреннюю часть рамы, используя железные штыри длиной в 15-18 см. Обварите их выступающие концы, затем зашлифуйте болгаркой и закрасьте.

Сварка ворот самостоятельно

Эти части прочно скрепите между собой металлическими перемычками толщиной 20-40 мм через каждые 60 см. Это делается для того, чтобы в ближайшее время не нужно было делать ремонт конструкции. Далее, навесьте створки на петли и проверьте, насколько легко они двигаются.

Бывают случаи, когда в процессе эксплуатации необходимо подкорректировать работу ворот, так как они по каким-либо причинам плохо функционируют.

Особенности и виды гаражных ворот

Конструкция гаражных ворот выбирается на стадии проектирования, что необходимо для точного изготовления проема для их установки.

По виду ворота для гаража могут быть:

• Распашными двустворчатыми (см. Конструкция гаражных распашных ворот и правила изготовления). Цена таких ворот наиболее доступная. Это связано, прежде всего, с возможностью их изготовления и установки своими руками. При этом устройства обладают высокой прочностью, простотой сборки и монтажа.
• Секционными. Конструкция ворот гаражных такого типа состоит из металлических блоков, наполненных пенополистиролом, имеющих вид продольных панелей, складывающихся гармошкой в местах стыковки. При открывании ворот они размещаются под потолком гаража, а сама конструкция устанавливается внутри помещения.

Watch this video on YouTube

Для перемещения устройства используется электрический привод, устанавливаемый на валу или потолке гаража. Одни встроенные датчики позволяют управлять воротами с пульта дистанционного управления, другие выполняют блокировку опускания ворот при наличии препятствий перед ними.

• Рулонными. Такие конструкции гаражных ворот имеют сходство с обычными рольставнями (см. Рольставни на гаражные ворота: как правильно установить), устанавливаемыми на окна. Устройства снабжаются электрическим приводом со средней мощностью для автоматического перемещения полотна ворот. Единственный их недостаток – низкая прочность и гидроизоляция.
• Подъемно-поворотными (см.Ворота гаражные подъемно поворотные: описание и изготовление). Это наиболее удобные, надежные, практичные устройства, но и достаточно дорогие. При открывании они принимают горизонтальное расположение и выдвигаются немного вперед, как видно на фото.

Основой конструкции является металлическая рама, установленная в проеме гаража или за ним. Это ведущая часть при перемещении ворот. Для ее изготовления берутся металлические профили прямоугольных труб, уголков.

Механизм перемещения ворот состоит из направляющих роликов и подъемных рычагов. После открывания полотно фиксируется под потолком гаража. Вверх поднимается низ полотна, и над проемом гаража образует козырек. Компенсационные пружины растягиваются в закрытом положении ворот, а при открытых проемах остаются свободными.

Исходя из вида и конструкции ворот, определяется возможность их расширения и замены.

Как поднять кровлю – последовательность работ

Как поднять перекрытие из плит поочередно:

• вначале надо расширить щель между стеной и плитой. Для этого на столбы из кирпича устанавливаем два домкрата и приподнимаем плиту на пять сантиметров. Стойку из кирпича не цементируем, просто кладем в перевязку кирпичи, чтобы была устойчивость;
• в щель устанавливаем домкрат или можно вставить ригельную балку, чтобы закрепить стропы крана;
• приподнимаем плиту перекрытия, на стены ставим домкрат (выдвигаем на максимальную возможную высоту). Теперь нужно быстро заполнить зазор под крышей гаража рядами камня или кирпича и аккуратно опустить постепенно перекрытие.

Аналогично выполняем подъем остальных плит перекрытия. Можно не тратить время и поднять сразу всю кровлю, для такого подъема надо выполнить следующее:

• всю конструкцию потолка обвязываем рамкой из металлических профилей;
• по углам конструкции и по центру выставляем домкраты;
• поднимаем на высоту, которую позволяет домкрат;
• фиксируем полученную высоту металлическими опорами стойками;
• выставляем шесть домкратов на следующий подъем;
• опять приподнимаем плиты до нужного уровня.

Когда связанные плиты постепенно подняли на необходимую нам высоту, можно выкладывать дополнительные ряды кирпичной или каменной кладки под крышей гаража и потом медленно и аккуратно опустить все скрепленное перекрытие.

Цены на изопласт

изопласт

Вырезаем старую крышу изнутриПроизводим демонтажные работыВнешний вид изнутриВнешний вид снаружи

На этом все. Жду Ваши к материалу. Рад буду ответить на ваши вопросы.

Подготовка к установке секционно-подъёмных ворот

Приступаем к замерам

Широкий ассортимент строительных материалов позволяет сделать подъёмные ворота самостоятельно и сэкономить на услугах специалистов. Полотно для створки покупают у производителя или изготавливают из профнастила.

Порядок выполнения замеров

Для обеспечения безотказной работы ворот необходимо правильно сделать замеры и подготовить проем. Потребуются рулетка, отвес, уровень. Для составления чертежа ворот понадобится замерить:

• высоту проёма (Н);
• ширину (В);
• высоту притолоки h (расстояние от верхней точки проёма до потолочного перекрытия);
• расстояние от правой и левой стенки проёма до соответствующих углов гаража (b1 и b2) должно быть не менее 75 см;
• глубину вхождения конструкции внутрь помещения (l).

Расчёт глубины вхождения выполняют в соответствии с правилами:

• если площадь ворот менее 8 м2, к высоте проёма прибавляют 40 см;
• если более 8 м2 – 45 см;
• при низком проёме – 50 см;
• при высоком – 65-85 см.

Выбор привода

Привод рекомендуется выбирать осевой

Для секционно-подъёмных ворот возможны два варианта автоматизации:

• монтаж привода на потолке у задней стенки гаража;
• установка осевого привода с любой стороны от проёма.

Для потолочного привода требуется свободное пространство. Поэтому глубина гаража должна быть достаточной – не менее 320 см. Осевой привод более мощный и не требует наличия свободного пространства под потолком. Поэтому его можно устанавливать в гаражах, длина которых менее 320 см.

Правила подготовки проёма

Основные требования к проёму:

• несущая способность, достаточная для выдерживания весовых нагрузок от подъёмных ворот;
• ровность стен и их соответствие горизонтали и вертикали;
• с внутренней стороны проёма должно быть достаточно места для установки направляющих.

Если гараж выстроен из полнотелого кирпича, бетонных блоков, шлакоблоков, монтаж направляющих не вызовет проблем. Если строение возведено из пено- или газоблоков, пустотелых кирпичей и бетонных блоков, досок, потребуется усиление проёма с целью увеличения его несущей способности. В противном случае от монтажа подъёмных ворот придется отказаться.

Способы усиления:

1. Укрепление торцов проема металлическим уголком 50х50 мм или 75х75 мм.
2. Нанесение слоя штукатурки и установка направляющих на химические анкеры.

В отапливаемых помещениях под металлические уголки и направляющие укладывают слой теплоизоляции.

Выравнивание проёма и потолка

Поверхность стен и потолка должна быть идеально ровной и прочной

В местах установки направляющих поверхность стен и потолка должна быть ровной и прочной. Этого добиваются с помощью оштукатуривания с применением маяков или обшивки прочными отделочными материалами.

Ширина ровных «полос» на стенах и потолке должна быть не менее 21 см. Этот параметр напрямую зависит от материалов, из которых изготовлена система направляющих. Поэтому рекомендуется оштукатуривать «полосы» шириной 30 см.

Что делать, если проём недостаточен для монтажа подъёмных ворот

Владельцы небольших гаражей, проём которых не имеет боковых стенок и притолоки, тоже могут установить подъёмно-секционные ворота. Для этого потребуется сварить каркас из металлических уголков или профилированных труб, имитирующий требуемый проём. И обшить сформированные стенки и притолоку ОСБ с утеплением между полотнами, заложить кирпичом, забетонировать.

Если проём не имеет притолоки, можно выбрать вариант монтажа ворот с фальшпанелью. Это полотно, изготовленное из того же материала, что и секции створки.

Способы поднятия коробки

Поднять гараж можно с использованием специального автокрана с достаточно длинной стрелой или домкратом. Автокран целесообразно задействовать для недавно построенных гаражей. В этом случае крыша конструкции обязательно должна быть оснащена крепкими специальными металлическими петлями. Кроме того, стоимость работ достаточно высока.

В ином случае проблема может состоять только в том, что домкрат должен быть достаточно мощным. Лучше приобрести гидравлический или использовать, по возможности, железнодорожный.

Инструкция по поднятию гаража домкратом

Для подъёма гаража домкратом вам понадобятся:

• Домкрат для автомобиля УАЗ, рассчитанный на 5-тонную нагрузку. Менее мощные не подойдут. Они просто не смогут поднять металлическую коробку;
• Кусок металлической трубы диаметром не менее 60-80мм;
• Около полуметра швеллера №20;
• Уголок 45Х45 – примерно 15см для размещения на домкрате;
• Куски бруса 50мм;
• Керамические кирпичи в количестве 10-12 штук.

Перед началом работ желательно снять ворота, так как это значительно облегчит конструкцию. Просчитайте высоту, на которую необходимо поднять гараж. Если вы решили выполнить работы из-за просевших ворот, то высота, на которую нужен подъём, должна обеспечить не менее 3см зазора между основанием и воротами.

Работы начинайте с откапывания стенок. Иногда они «врастают» в землю на значительную глубину. После откапывания стен до основания начинайте поднимать поочерёдно сначала заднюю стенку, затем переднюю. Некоторые откапывают ямы по углам и по центру каждой из сторон.

Подъём осуществляйте на небольшую высоту (не более, чем на 15см), чтобы исключить перекос каркаса и разрыв швов в местах соединения листов.

Работы начинайте с задней стороны. При подъёме стенки в образовавшееся пространство немедленно следует подложить доску и приступить к подъёму следующей. Следите, чтобы не было существенного перекоса. Поднимите все стенки так, чтобы по периметру были сквозные отверстия. Подставьте под все стены доски.

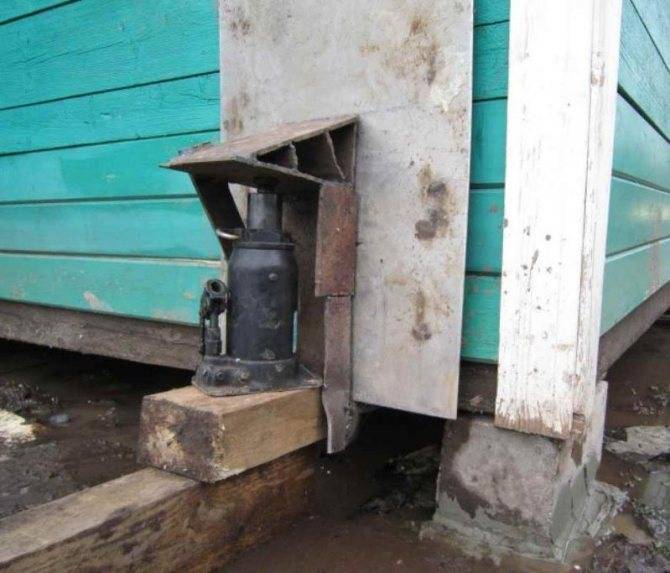

Теперь пришло время для домкрата. Его следует установить в углу на доску. На него укладывают уголок, а на уголок устанавливают кусок металлической трубы. На трубу ставят швеллер таким образом, чтоб упор приходился на ребро жёсткости основания гаража.

Дальнейший подъём противоположных стенок производится поэтапно. Используя уровень, проверяйте уклон в районе крыши. Выравнивание производите подкладыванием досок или камней. После выравнивания подо все углы и посередине длинных стенок подложите кирпичи. Можно использовать и бетонную тротуарную плитку. Главное, чтобы материал обладал достаточной крепостью и долговечностью. Можно установить гараж на шпалы, защищённые пропиткой от грибков и плесени.

В таком состоянии конструкция должна находиться около месяца. Это позволит фундаменту и грунту основательно просохнуть.

seroga912 › Блог › Гараж моей мечты — Подъём гаражных ворот

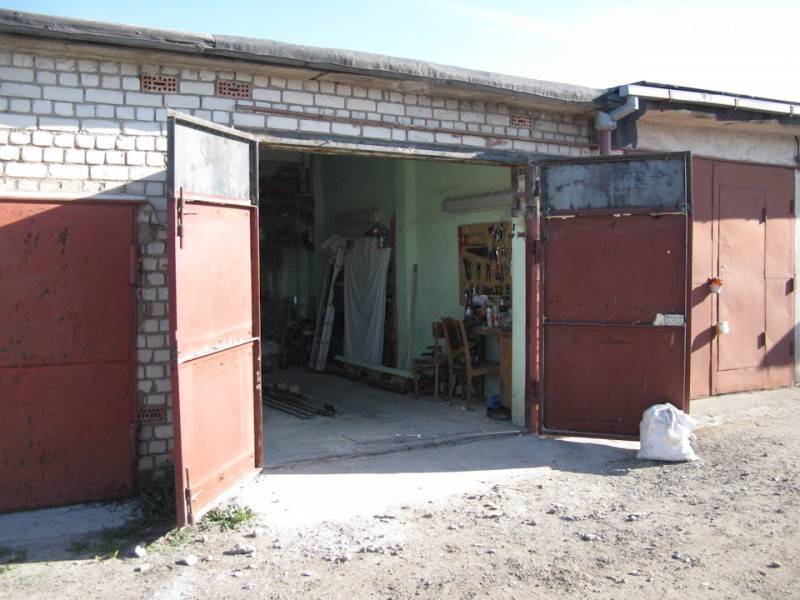

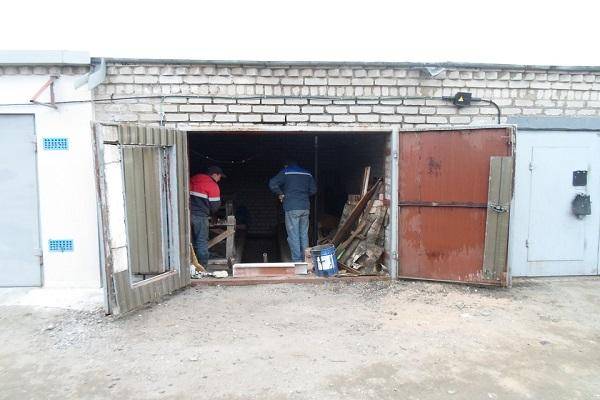

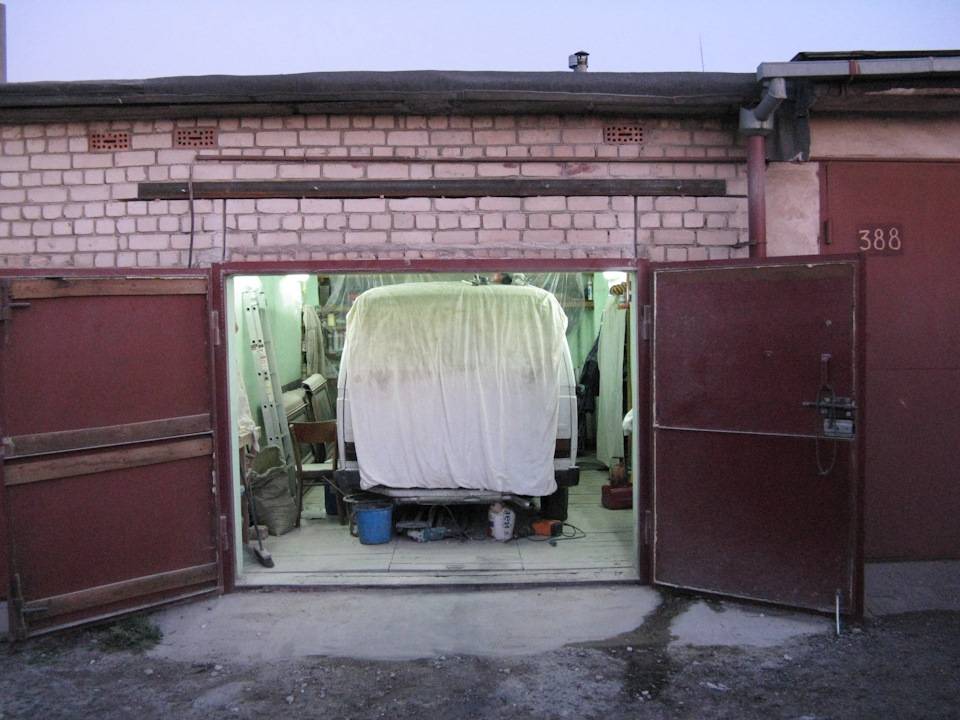

С появлением микроавтобуса меня начал остро волновать вопрос как поднять гаражные ворота. Бус мог въехать только на спущенных колёсах, что крайне негативно сказывалось на резине, а что самое главное — на моих нервах.Информации по данному пункту гаражных дел не так уж и много, тем более у всех по разному построен гараж. Что же имею я — гараж высотой 3м, но ворота высотой всего 1,9м, бетонные плиты перекрытия, которые лежат вдоль гаража и опираются на переднюю и заднюю стены гаража.

Для подъёма ворот нам понадобится:— уголок 100х100 мм длиной 7м для перемычки над воротами;— уголок 75х75 мм длиной 2м для вертикальных стоек;— шпильки и гайки для стяжки уголка, в моём случае М10;— Полоса металла 5х50мм длиной примерно 1м;— лист металла 1250х1000х3 мм;— различные уголки и профильные трубы для усиления каркаса створок ворот.

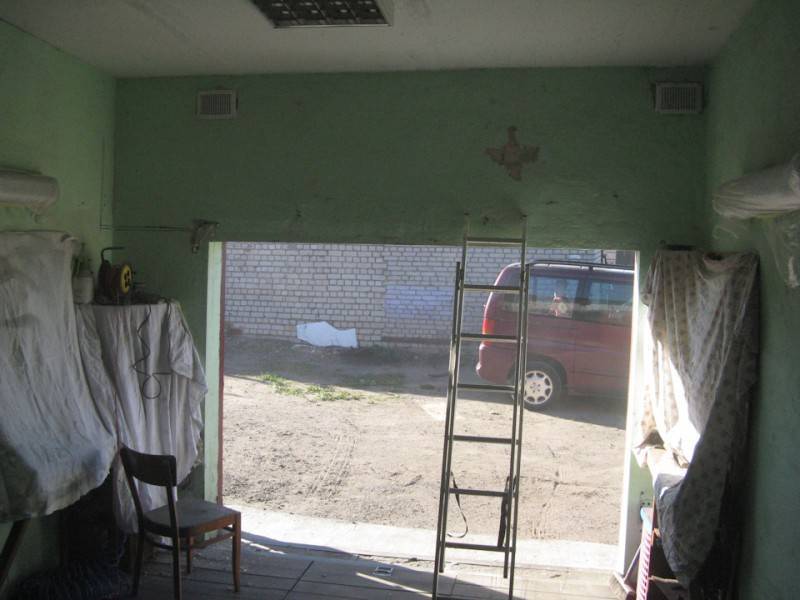

Шаг 1 — Определяемся с необходимой высотой будущих ворот, я решил поднять ворота на 45см, при этом желательно сделать так так, чтобы на уголок опирались кирпичи лежащие поперёк стены. Также переносим коммуникации, в моём случае это электропроводка.

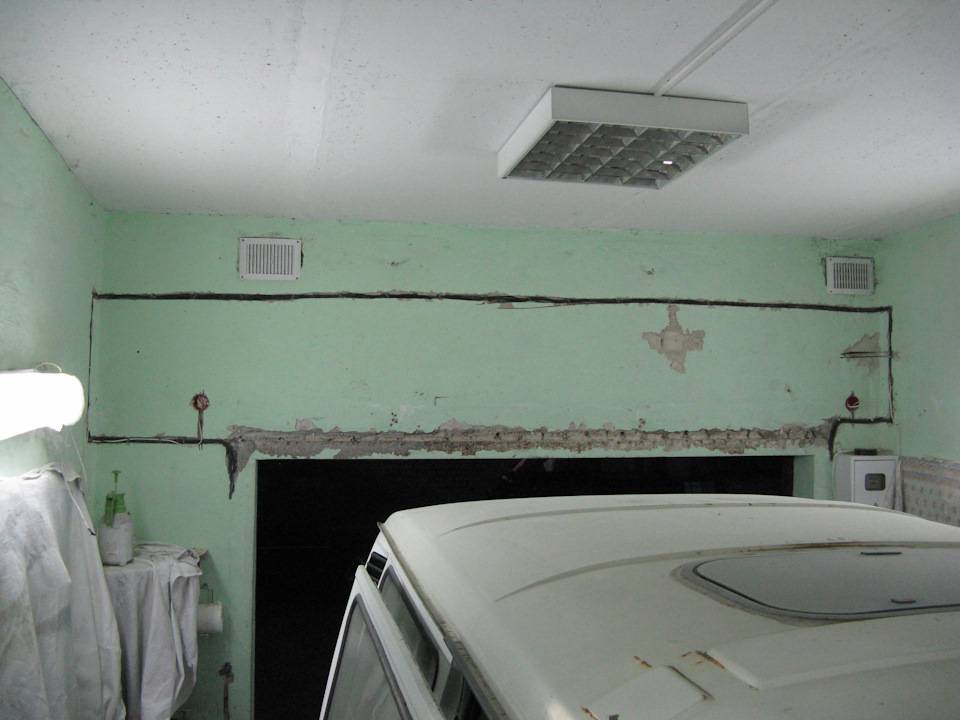

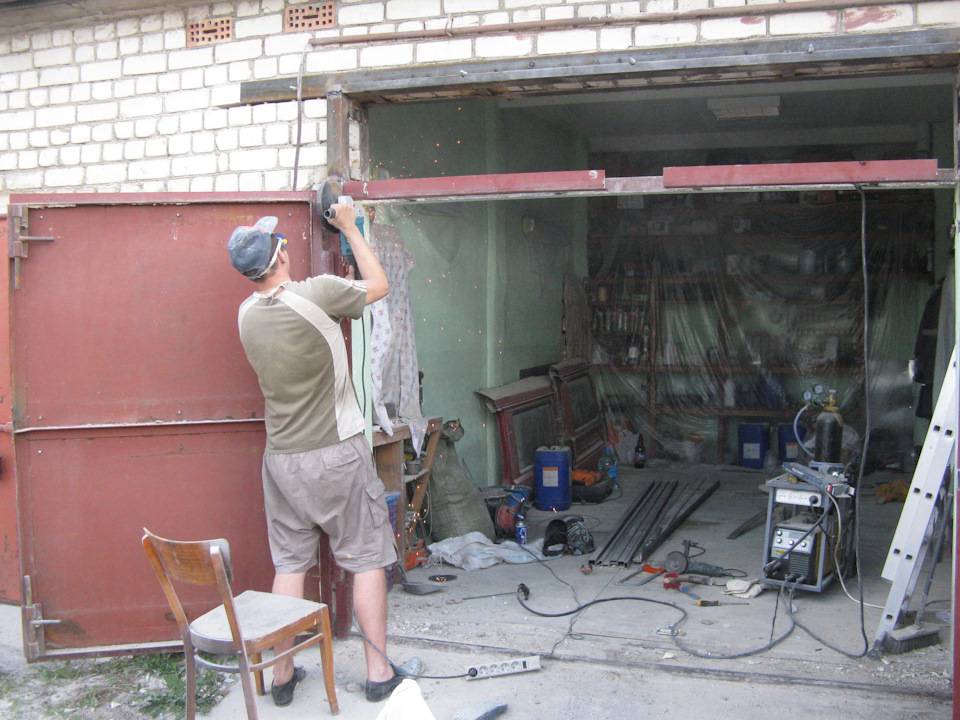

Шаг 2 — Необходимо сделать штробу под уголок. Я начал с внутренней стороны гаража. Т.к. высота полки уголка составляет 7мм то достаточно выбрать слой кладочного раствора между рядов кирпичей. При этом сразу делаем и вертикальные штробы, чтобы вставить уголки вертикальных стоек ворот. Для штробы понадобится либо штроборез с большой глубиной реза, либо большая болгарка, в моём случае это была болгарка 230мм, с её помощью получается штроба глубиной 80-90мм. Из-за этого пришлось срезать немного полку уголка, теперь он получился 100х80мм, я сразу хотел купить неравнополочный уголок 125х80мм, но его продавали только отрезками по 12м, что мне сильно с избытком и вышло бы в космическую цену.

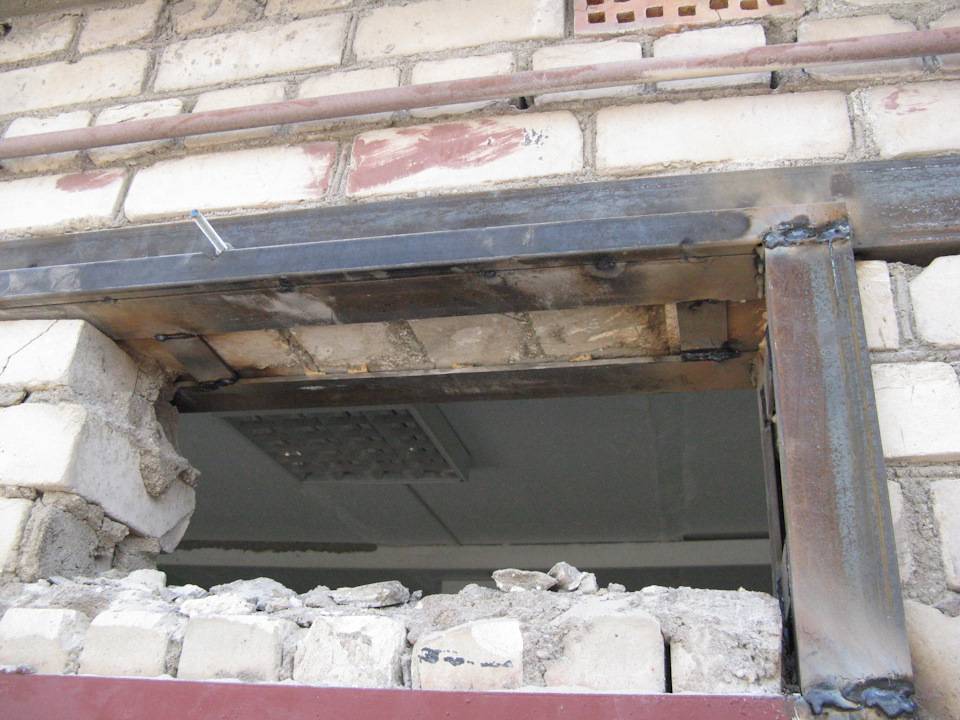

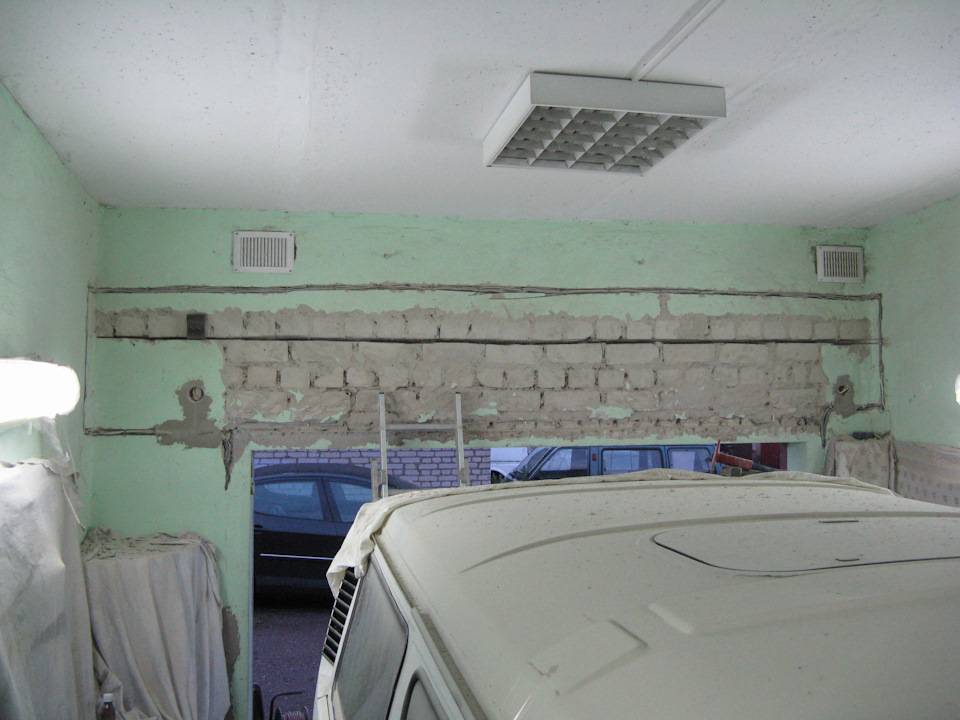

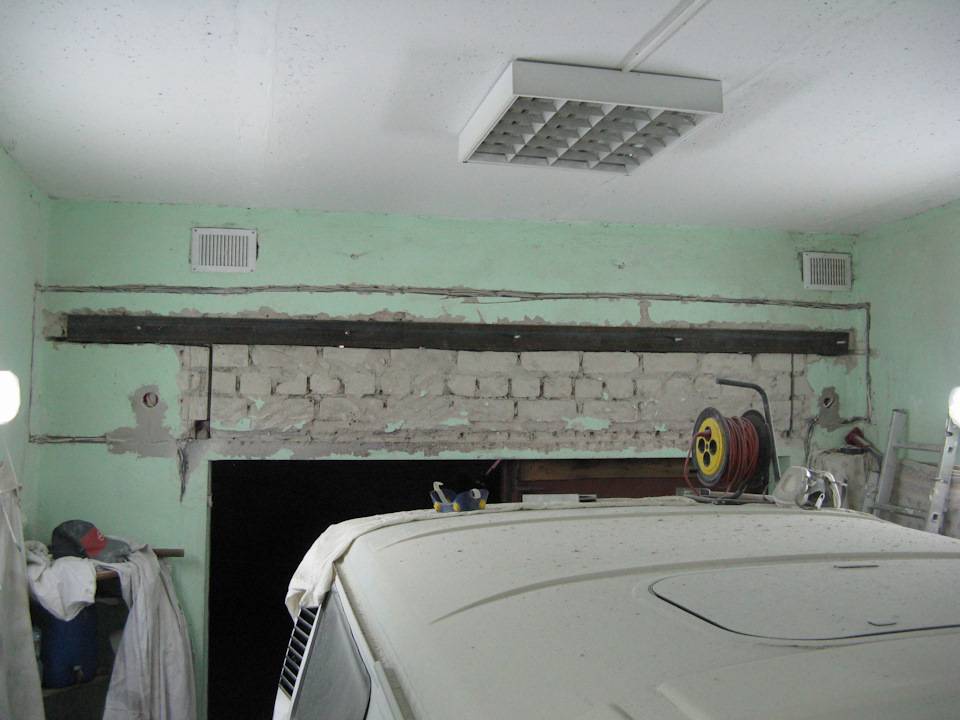

Шаг 3 — Установка уголка. В уголке просверлил пять отверстий для шпилек М10. Установил уголок в стену при этом между нижним рядом кирпичей и полкой уголка вбил по всему периметру деревянные распорки, тем самым верхний ряд кирпичей начал максимально плотно прилегать к полке уголка. Затем через отверстия для шпилек длинным буром сверлим всю стену насквозь и устанавливаем шпильки.

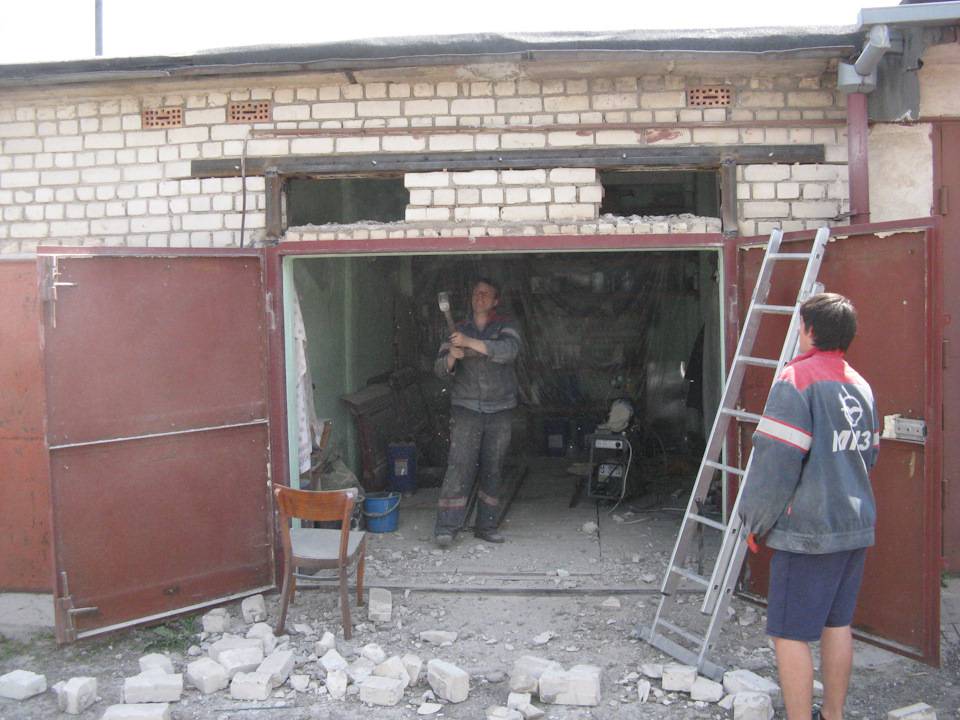

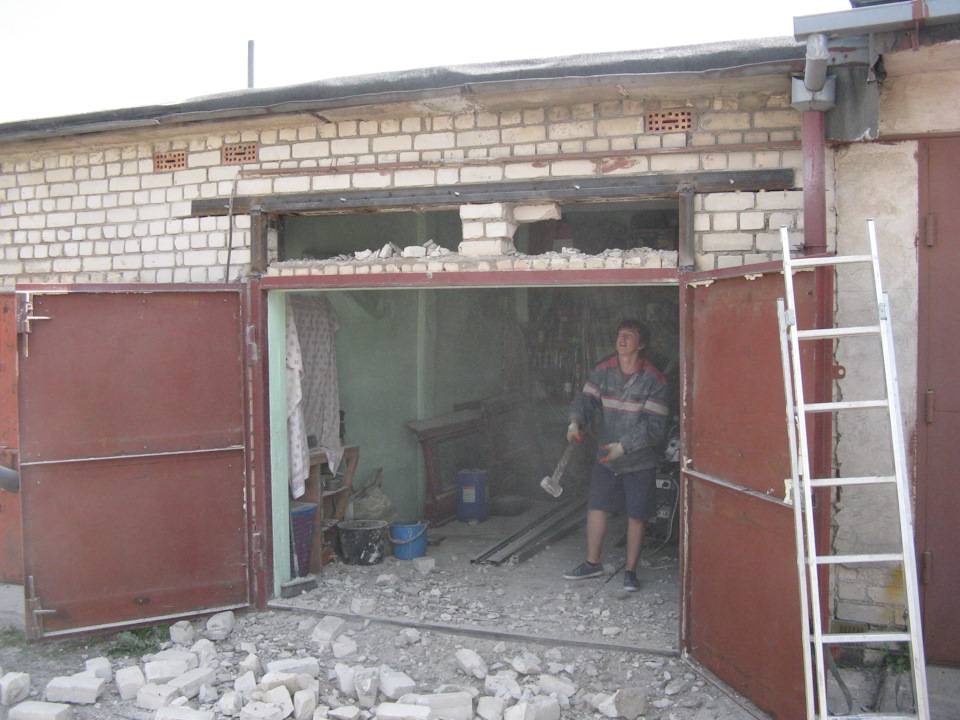

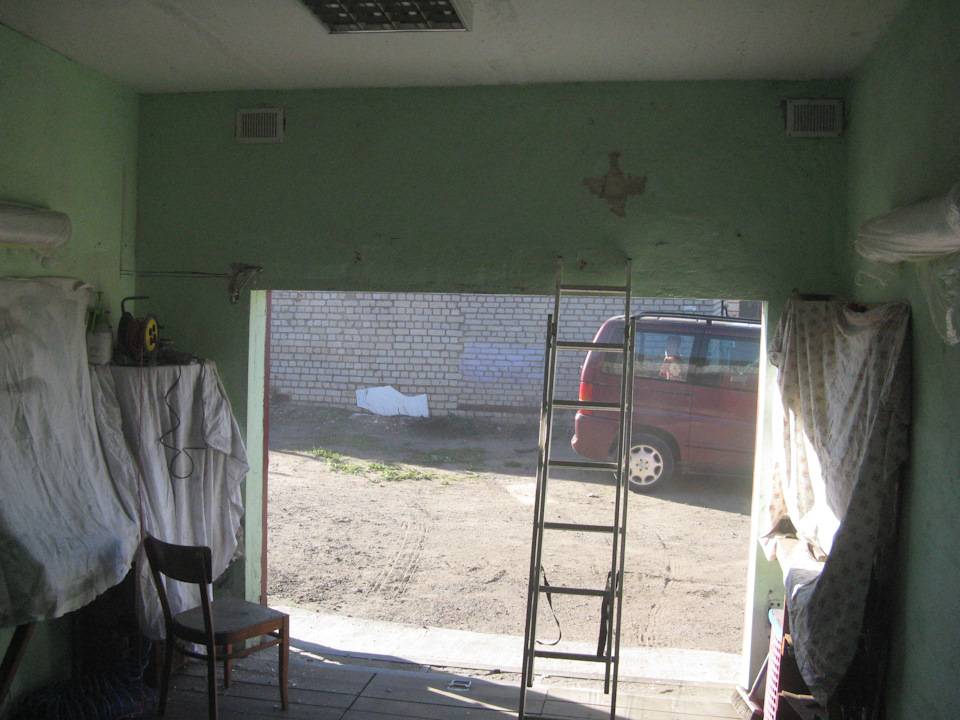

Шаг 6 — Приглашаем ребят с кувалдой и выбиваем ненужные кирпичи. При этом оставляем часть кирпичей по середине до того пока основательно не проварили конструкцию.

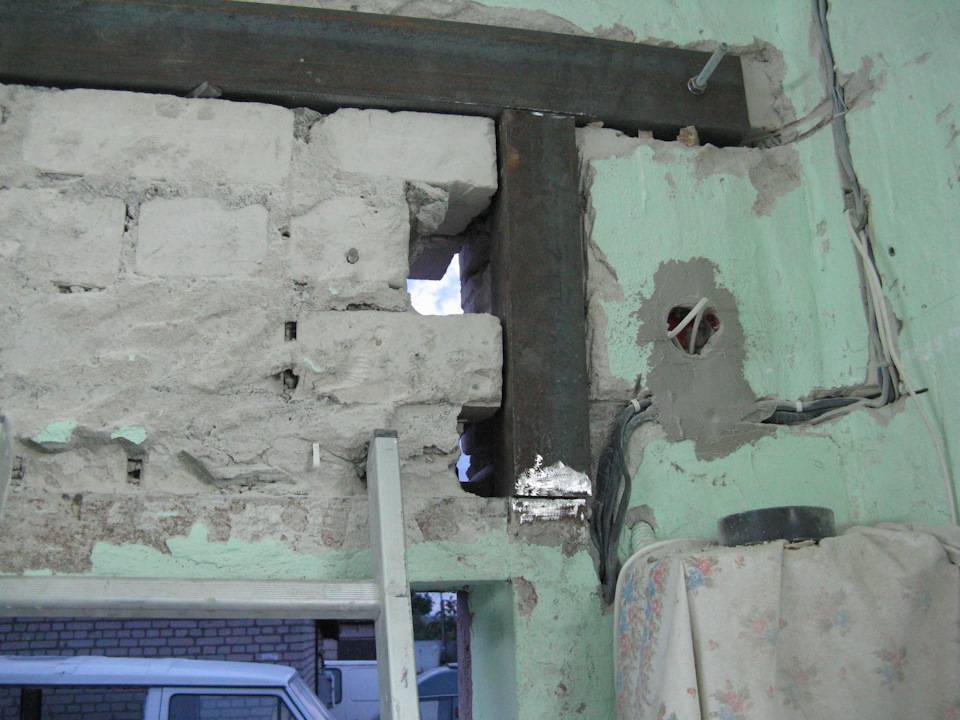

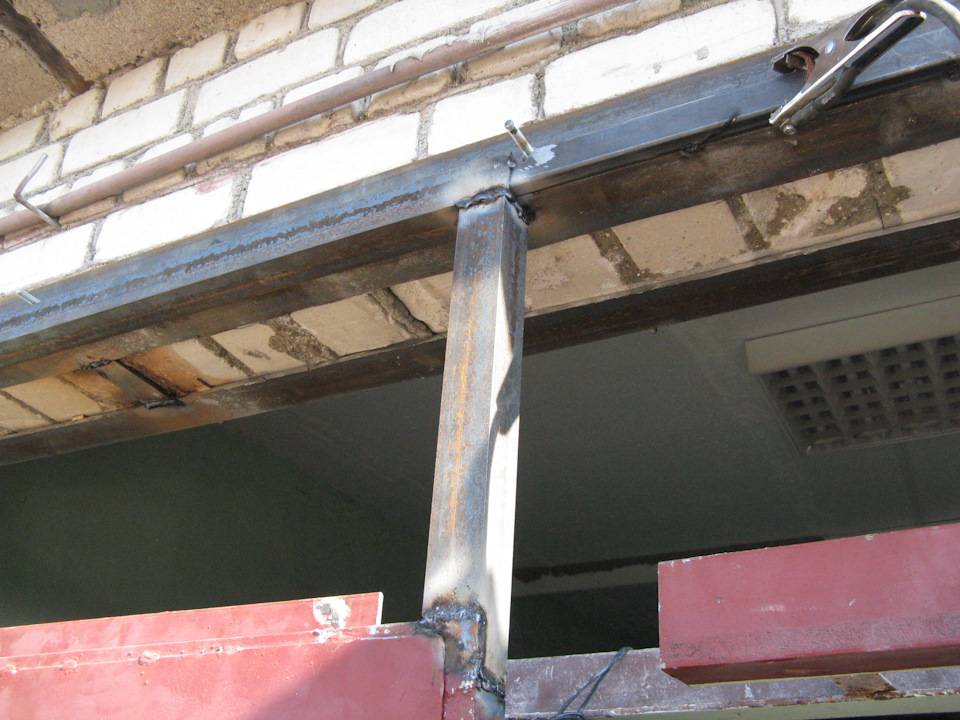

Шаг 7 — Провариваем все соединения старых и новых уголков, также отрезками полосы свариваем между собой внутренний и наружный уголки. Также в щели между горизонтальным уголком и верхним рядом кирпичей забиваем деревянные распорки, это равномерно распределит нагрузку по всей длине уголка.

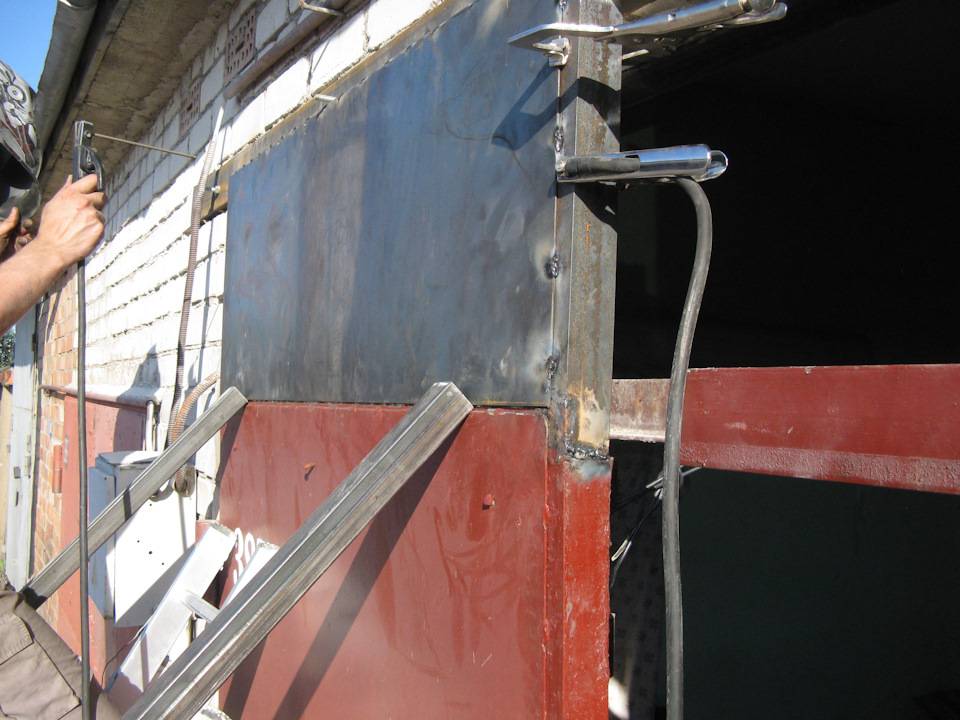

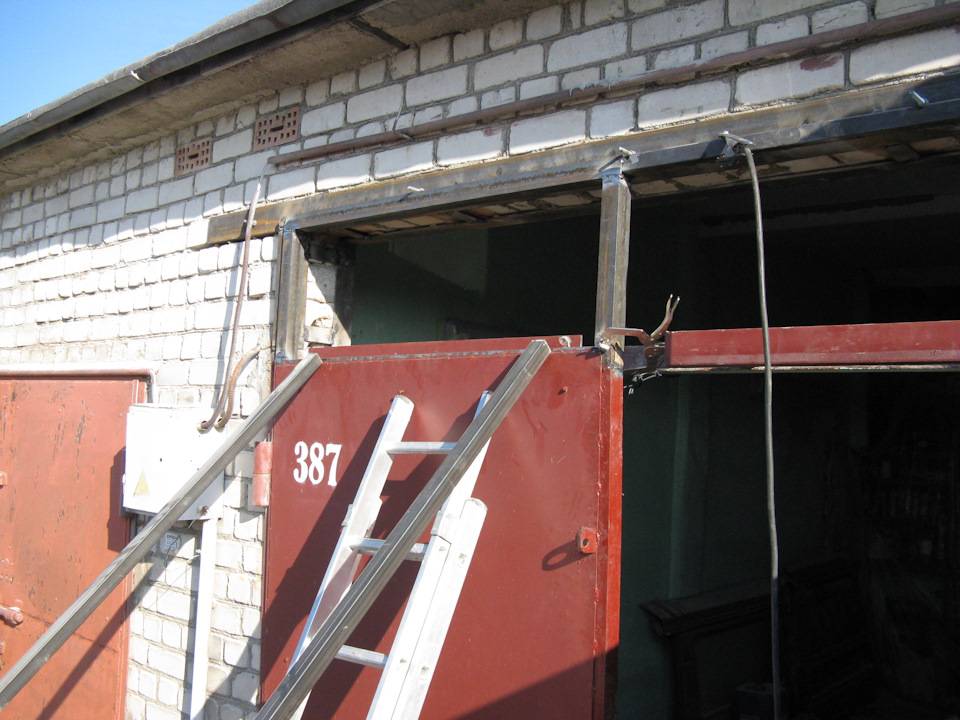

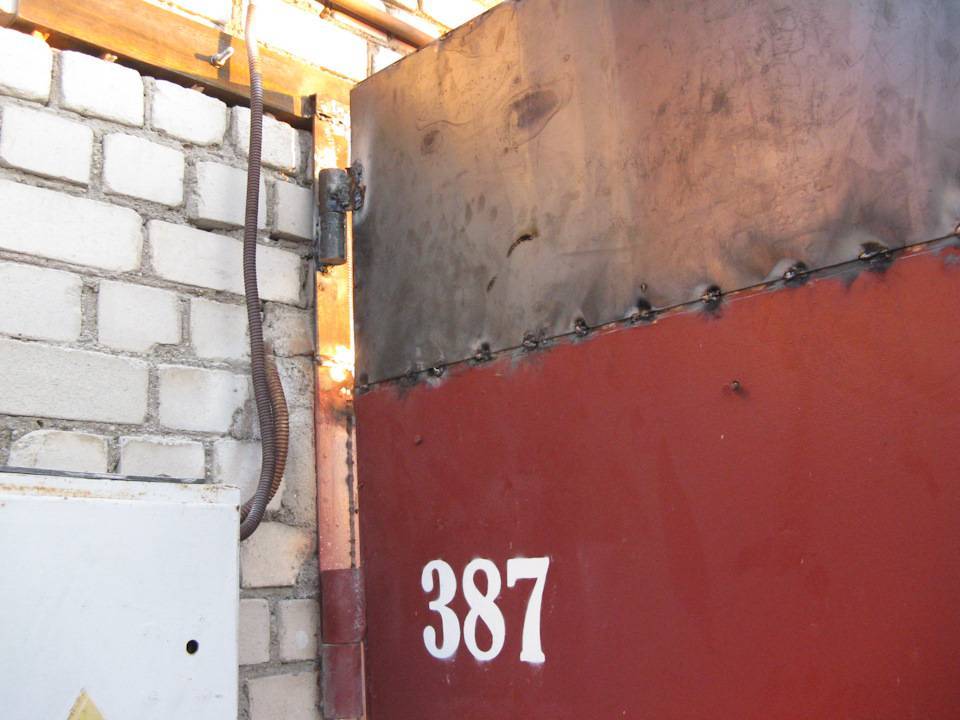

Шаг 9 — Теперь необходимо наварить новый каркас для недостающей части ворот. Для этого не полностью отрезаем старую перекладину, вырезая лишь там, где будут установлены новые элементы каркаса.

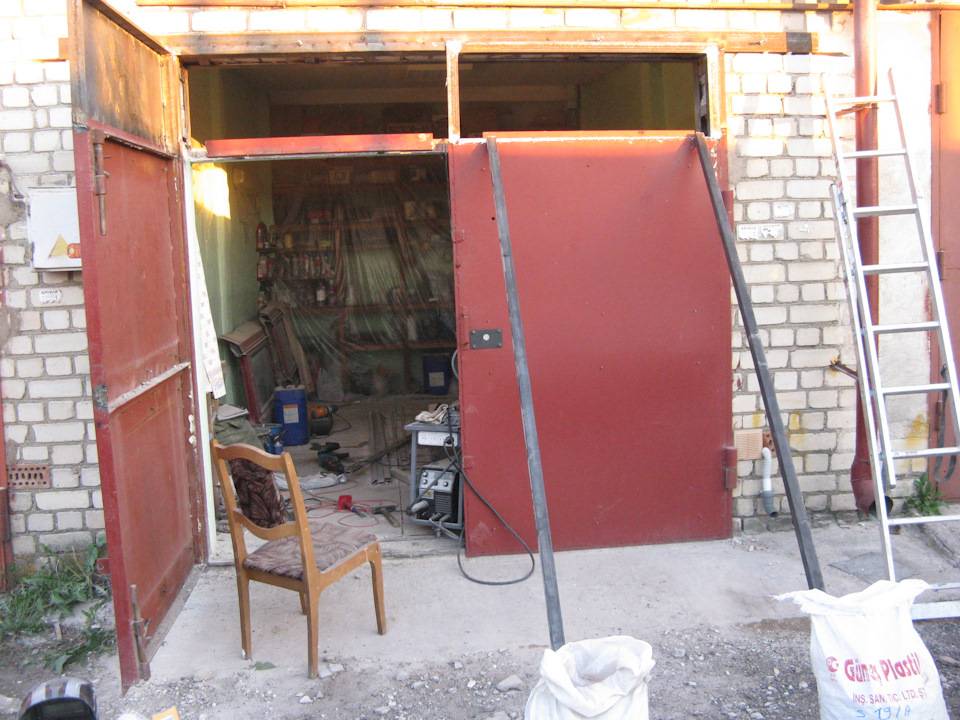

Шаг 10 — Повторяем все операции уже со второй створкой ворот, с одним отличием, т.к. она заходит в нахлёст на левую створку, то под верхний уголок створки подкладываем пластины 5мм, это можно не делать если Вам не нужен доступ в гараж или есть калитка.

Шаг 11 — Привариваем петли, этот пункт не обязателен, всё зависит от высоты подъёма ворот и старых петель.

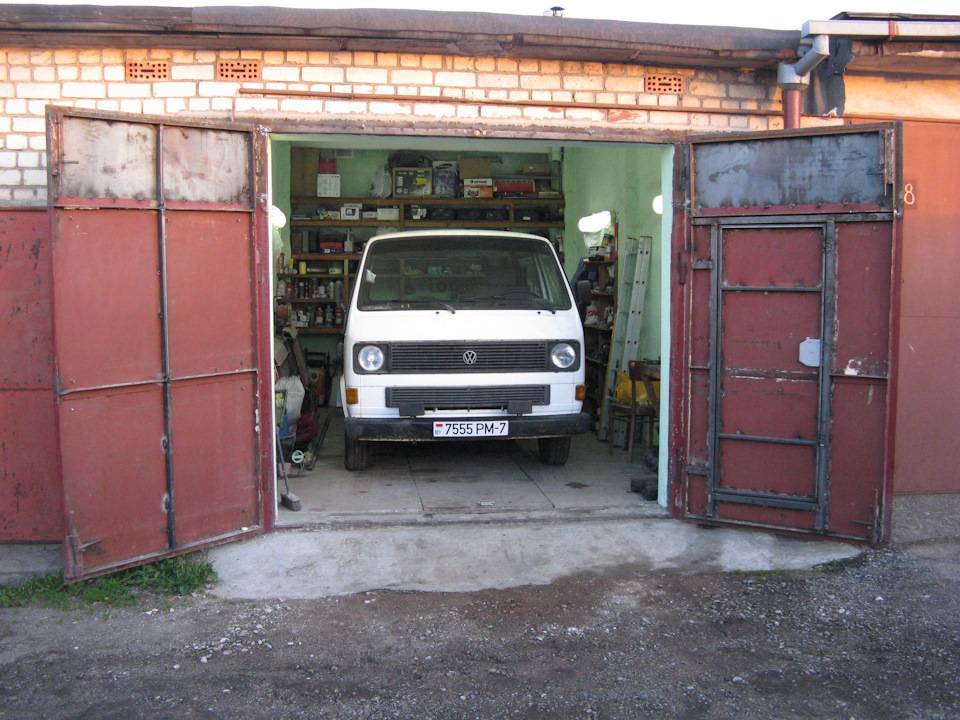

Всё — ворота подняты.

Основная операция — это выбивание старых кирпичей и создание нового каркаса створок прошла за один день, подготовительные работы заняли, конечно, больше времени, но и никаких особых хитростей не использовалось, никаких подпорок и поддомкрачиваний крыши, всё под силу выполнить даже одному.По деньгам:— уголок 100х100х7 мм длиной 7м — цена 115р. (

58$)— уголок 75х75 мм длиной 2м — цена 15р (

8$)— лист металла 1250х1000х3 мм — цена 50р (

25$)— профиль 40х40х2мм 6метров — цена 23р (

12$)— профиль 20х20хх2мм 18метров — цена 35р (

18$)— полоса 50х5мм 1 метр — цена 3р. 70коп. (

2$)— Прочее шпильки, гайки, электроды и т.п. — приметро 60р. (

Итого примерно 300р. (

150$) довольно неплохо. Теперь бусик кажется каким-то маленьким в гараже Финальная высота ворот теперь 2м 35см и ширина 2м 52см.

А вследующей записи я расскажу как врезать калитку в гаражные ворота и их покрасить.

Зачем поднимать гаражные ворота

Поднятие ворот гаража может потребоваться в следующих случаях:

• фундаментное основание просело вместе со стеной, следовательно, исчезла возможность открытия створок, так как их низ зацепляется за отмостку;
• произошло деформирование воротных петель либо они подверглись существенному износу, створки наклонились;
• величина проема гаражной двери не позволяет парковать авто с большим клиренсом либо высокой посадкой кабины («Газель», «УАЗ-Патриот»).

Существуют разные методы подъема ворот кирпичного гаража. Нужно отметить, что при использовании определенных способов может понадобиться осуществление снятия двери с петель.

Ремонтные шайбы

Если воротные створки деформированы по причине провисания пары петель, нужно следовать таким рекомендациям:

1. Для поднятия опущенной створки требуется установить шайбы регулировки. Толщина выбирается при учете глубины, на которую провисают петли.
2. Для монтажа шайбы необходимо убрать створку с петель, поставить шайбу, вернуть створку на место.
3. Если нет возможности использовать шайбу подходящего размера, можно установить в петлю дополнительный шарик.

Уменьшение перемычки (поднятие рамы)

Один из самых трудных методов. Тяжелая конструкция из стали закреплена бетоном, потому, перед ее поднятием, нужно демонтировать воротные створки. Если фундаментное основание просело, требуется убрать 1-2 кирпича из кладки (зависит от высоты поднятия). Посредством перфоратора либо специального молотка с зубилом нужно убрать бетон из-под расположенных сбоку стоек рамы и балки порога.

С помощью лома, просунутого под центральную часть рамы, она поднимается на маленькую высоту. Вставляется клин, затем процедура повторяется для боков рамы. Боковые клинья вбиваются с противоположной стороны балки порога. После того, как промежуток между рамой и землей увеличивается до пяти-шести сантиметров, нужно использовать подкатной домкрат, способный поднять вес до пяти тонн. Посредством домкрата осуществляется дальнейшее поднятие рамы.

Аналогично приподнимают расположенную сверху балку рамы. После того, как часть кирпичной кладки выбита, выполняется отрез вертикально размещенных стоек и верха рамы. Отрез осуществляется выше мест закрепления петель.

Масса срезанной части рамы не превышает семидесяти килограмм. Ее можно приподнять стандартным домкратом, который установлен на порог. Промеж расположенной сверху планки и домкрата устанавливают бревно/брус. После этого проводится поднятие на необходимый уровень.

Изменить уровень порога

При использовании данного метода не понадобится демонтировать ворота. Не рекомендуется использовать этот способ, если низ рамы располагается почти на уровне земли. Понадобится монтировать горизонтально размещенные распорки (для временной фиксации рамы). Воротные створки открываются, после чего низ рамы убирается.

После этого выполняется выбивание части порога. Затем низ рамы, посредством сварки, возвращается на свое место, распорки вытаскиваются. Далее необходимо залить порог раствором цемента.

Подрезать полотно

Если створки стали касаться земной поверхности, и ворота сложно открывать, можно обрезать низ посредством болгарки. Для устранения щели, которая появится после обрезки, можно закрепить в нижней части резиновый уплотнитель либо кусок шланга.

Восстановление деформированного проема

Если проем при сооружении гаража был сделан неправильно, может проявляться боковое перекручивание створки. Главная причина деформирования – расположенная сверху каркасная балка. Понадобится отыскать точку напряжения в этой балке.

Если простукать балку по всей длине, можно найти точку напряжения. В ней материал балки начинает колебаться. Разрежьте это место болгаркой, посредством сварочного аппарата поставьте шину жесткости.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

• пружин;
• роликов;
• рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.
