Как подключить генератор к сети дома

Схемы с АВР

Под управлением микроконтроллера по заданной программе коммутаторы автоматически выполняют все необходимые переключения. Как результат — не надо задумываться о необходимости что-либо включать-выключать вручную и делать это. Автоматика все сделает за человека. Но за деньги. Причем из всех вариантов сумма получится самой большой. Автоматика — дорогое удовольствие. Кроме того, подобная схема легко реализуема только одновременно с построением домашней электросети.

Если решено применить полностью автоматическое переключение домашней сети на питание от электрогенератора, потребуется блок автоматического ввода резерва (АВР). Он должен настраиваться на приоритет основной электросети. Пример такого блока показан далее на изображении.

Блоки АВР в отдельном настенном боксе
Схема домашнего электроснабжения с резервным генератором и АВР

Практическая реализация такой схемы тем проще, чем короче провода и кабели, соединяющие ее элементы. Поэтому рекомендуется продумать размещение элементов схемы заранее. При этом не забыть о заземлении, для которого также предусматривается определенное место. В руководстве по эксплуатации обязательно изложены рекомендации о том, как делается заземление генератора. Полная автоматизация перехода на электропитание от генератора неразрывно связана с его конструкцией.

Пример инсталляции заземления электрогенератора

Такая мини-электростанция конструктивно делается по аналогии со стартером автомобиля. В ней обязательно присутствует аккумулятор для питания электродвигателя, вращающего двигатель внутреннего сгорания. Если применена мини-электростанция, которая запускается только вручную, эта операция — единственная, которую необходимо выполнить после отключения основной питающей электросети. Также вручную придется отключить электростанцию и после восстановления централизованного электроснабжения.

Схема полностью автоматического резервирования электропитания трехфазной домашней сети

Как подается нагрузка

Перед подключением аппарата следует проконтролировать, чтобы мощность потребителей, которые подсоединятся, не была выше номинальной генератора. Для избежания перегрузки должен соблюдаться определенный порядок. Сначала подключают те энергопотребители, которые наделены наибольшими токами при пуске. Далее приборы подсоединяются по убыванию. В самом конце следуют энергетические потребители, имеющие коэффициент пускового тока — единицу. Такими устройствами являются, к примеру, электрические нагреватели.

Когда подключают бензиновый или дизельный генератор, иногда допускают ошибки. Они заключаются во включении генератора к централизованной сети напрямую или соединении проводов от генератора прямо в розетку. Делать этого нельзя, так как большая нагрузка может способствовать формированию пожароопасной ситуации, когда разрушится розетка и электрическая проводка.

Перед тем как бензиновый или дизельный генератор подключить, его следует правильно установить. Лучше, если место будет выбрано в некотором отдалении от комнат. Тогда отработанные газы не дойдут до находящихся в помещении людей, не будет беспокоить шум от работающего аппарата. Место должно быть сухим, ровным и желательно изолированным от других.

Помимо этого, оно должно удовлетворять требованиям вентиляции. Если помещение закрыто, то должна быть организована вытяжка. Если же установку держать в подвале, то даже при открытой форточке он быстро перегреется, из-за чего может вскоре сломаться.

Почему не следует включаться через розетку

В редких случаях аварийного обесточивания принято «подкидывать» питание от генератора к ближайшей розетке. Ведь отключения электричества так редки, не правда ли, так зачем напрягаться над устройством системы резервного ввода? Но здесь, как и во всём, есть ряд подводных камней.

Во-первых, линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку. Хорошо, если группа защищена отдельным автоматом, подобранным соответственно сечению кабеля, а если нет?

Подключение генератора к дому через трёхпозиционный рубильник: 1 — вводной автомат сети; 2 — счётчик; 3 — УЗО; 4 — генератор; 5 — трёхпозиционный переключатель; 6 — нулевая шина (N); 7 — шина заземления (PE); 8 — к потребителям

Во-вторых, нельзя полагаться на собственную обязательность. Забыть выключить вводной автомат — это обычное дело. В лучшем случае вы запитаете от генератора всех потребителей на магистральной городской линии, что, несомненно, вызовет перегруз и сильное недоумение — почему же автомат защиты постоянно срабатывает. В худшем — и это наиболее частая причина поломок генератора — вы словите «встречку» и на долгое время попрощаетесь с аварийным источником электроэнергии.

Ну и последний аргумент: никогда не стоит пренебрегать удобством пользования той или иной системой. Всего один поворот рубильника или работа в полностью автоматическом режиме — и вы всё время спокойны за сохранность своей электросети и оборудования, подключенного к ней.

Выбор

Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:

Масса.
Габариты.
Мощность.
Потребление топлива.
Уровень шума.
Длительность работы.

Автоматизация и цена вопроса — параметры, к которым тоже присматриваются

Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах

Работа генераторов

По параметрам

Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.

На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.

Вам это будет интересно Все об подсветке потолка

Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать

При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы

Топлива тоже будет расходоваться слишком много

Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.

Работы по подключению

По типу

Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.

Устройство сети

Асинхронные

Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:

Электронные устройства.
Вычислительная техника.
Медицинские приборы, поддерживающие бензиногенераторы.

Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.

Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.

Устройства с автозапуском

Синхронные

Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:

Офисы.
Холодильные установки.
Электрооборудование в дачах, загородных домах.
Строительные объекты.

Есть у таких приборов и некоторые положительные качества:

Устойчивость к кратковременным перегрузкам.
Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.

Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.

Перекидные рубильники

Фазность

О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.

Соединение с сетью

https://youtube.com/watch?v=QCtzlFM-QLY

Разновидности генераторов

Бензиновый генератор DDE GG3300P

По виду используемого в агрегате топлива все известные генераторные устройства могут быть:

бензиновыми;
дизельными;
агрегатами, работающими на газу или на дровах.

Первые два варианта привлекают внимание пользователей, взявших за основу готовый двигатель, работающий на бензиновом или дизельном топливе. По своему назначению известные образцы генераторов трехфазного тока делятся на основные и резервные агрегаты. Вопрос о способах включения в бытовую сеть касается и тех и других моделей

Вопрос о способах включения в бытовую сеть касается и тех и других моделей

По своему назначению известные образцы генераторов трехфазного тока делятся на основные и резервные агрегаты. Вопрос о способах включения в бытовую сеть касается и тех и других моделей.

Автозапуск генератора своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.

Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:

1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.

3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию

Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).

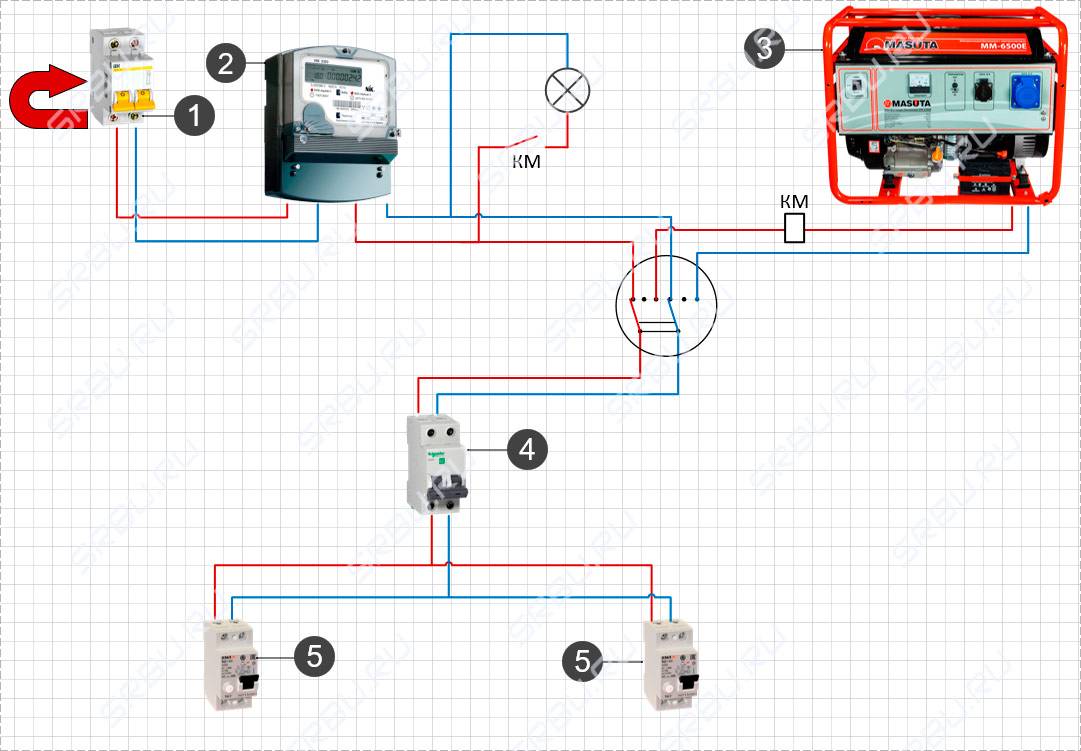

На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.

При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.

Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.

Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.

Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.

Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.

Как подключить однофазный генератор?

Вариантов подключения имеется несколько. Первый – это подсоединение агрегата к выделенной для этого группе потребителей.

Подключение напряжения в режиме ручного управления

Второй способ – это применение перекидного переключателя (рубильника) на 3 позиции 1-0-2, иначе говоря, в 1-й позиции питание берется от централизованной (городской) электрической сети, позиция рубильника 0 – электрическая цепь выключена, в позиции 2 – дом подключен к запасному источнику электроэнергии, при таком варианте – это газовый, бензиновый либо дизель-генератор.

Не сильно углубляясь в структуру приборов, заметим только, что устроен перекидной рубильник либо 3-позиционный переключатель довольно несложно и включает в себя стационарные контакты, к которым подсоединяется проводка (потребитель-город-устройство, вырабатывающее электроэнергию), и подвижные контакты, осуществляющие переключение потребителя с централизованной электросети на генератор и назад.

При переключении потребителя на генератор нам надо сделать таким образом, чтобы на все 3 фазы поступала электроэнергия.

На этот случай надо немножко модифицировать рубильник-переключатель – сделать перемычку между фазами А-В-С со стороны подсоединения прибора, вырабатывающего электроэнергию. Теперь при переключении потребителя на генератор, на все 3 фазы станет идти электроток.

Подключение потребителя через контакторы

Третий способ подключения потребителя к генератору с одной фазой – использование контакторов. При таком варианте используют 2 контактора, один для запитывания потребителя от централизованной сети, 2-й контактор нужен для подсоединения потребителя к запасному источнику электроэнергии – газовому, бензиновому либо дизель-генератору. Такой способ допустим при использовании автоматического включения резервного питания (АВР).

При запитывании потребителя от централизованной сети все 3 фазы, подсоединенные к контактору, идут на потребителя. При подсоединении генератора, как и в варианте с 3-позиционным переключателем, на зажимах контактора в области подсоединения кабеля от генератора нам нужно немножко переделать рубильник-переключатель – поставить перемычку между фазами А-В-С.

Подключение трехфазных моделей

Подключение посредством дополнительного распределительного автомата. Схема подсоединения автоматов от электролинии и генератора почти одинаковая, что дает возможность ничего не менять в функционирующей 3-фазной электрической сети. Такой подход к введению в сеть индивидуального дома считается наиболее надежным и обеспечивает эффективную работу подключенного к ней оснащения.

Для его осуществления понадобится предпринять определенные действия.

Выключить вводной автоматический выключатель 380 В, прекратив подачу тока в дом.
Поставить в щитке новый 4-полюсный автомат, выходные клеммы которого сопрягаются кусками проводов с входными клеммами всех линейных устройств.
Выходной кабель генератора с 4 жилами (3 фазы и ноль) подводится к новому автомату, и каждая из них подсоединяется к надлежащей клемме.
Если дальше по схеме инсталлировано устройство защитного отключения, при выполнении коммутаций предусматривается разводка подсоединяемых к нему проводов (каждой из 3 фаз и ноля).

Подключение посредством рубильника

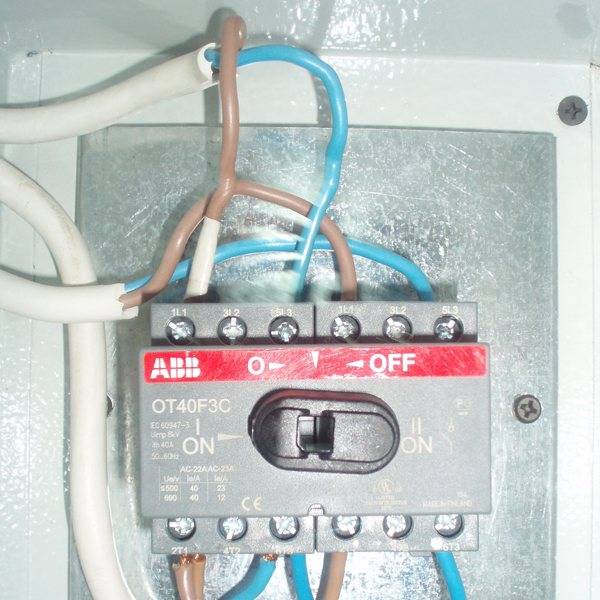

Перекидной рубильник (реверсивный рубильник) является тем же переключателем, только с тремя положениями.

Центральная группа контактов выключателя, провода от которой идут прямо к потребителю, последовательно перебрасываются в сторону ввода от ВВ или к подводке генератора. В средней позиции рубильника весь дом полностью обесточен.

Как правильно использовать перекидной рубильник

При использовании такого способа также применяют подключение к распределительному автомату. Отключение вводной проводки не выполняют. Рядом с автоматом делают монтаж переключения на три позиции. Благодаря этому не нужно откручивать проводку. Рубильник помогает переключить питание сети с веток.

В генераторе есть ноль, поэтому для этого способа не используют трехклеммные переключатели. Заменить его можно при помощи 2-х полосных автоматов в количестве двух штук. Они должны быть поворотными. На корпусе есть отверстия, которые позволяют скрепить клавиши. Для монтажа применяют крепкие и надежные штифты. В процессе работы комбинация кнопок сможет заблокировать питание и разорвать цепь. При этом происходит открытие пути для электрического тока, который появляется в результате работы агрегата. Когда происходит нажатие и срабатывание в другой последовательности, то открывается линия электропередач, а энергия блокируется.

Переключатели устанавливают рядом с устройством. Запуск осуществляется в следующей последовательности:

• запуск мотора и начало его работы;

• прогревание;

• появление и постепенное увеличение нагрузки.

Специалисты рекомендуют делать подключения рядом для удобства пользователей. Это правило поможет предотвратить возможную работу генератора без пользы, когда напряжение будет восстановлено. Чтобы минимизировать затраты на работу устройства без особой пользы, можно выполнить подключение лампы накаливания. Когда произойдет включение перехода электрического тока, то она загорится.

Подключение генератора. Варианты схем АВР для генератора

Сразу скажу, что генератор тут ни при чём, это в данном случае всего лишь источник резервного питания. В качестве этого источника может быть не только генератор, но и вторая фаза, и фаза с другой подстанции или другой линии. Схемы Автоматического включения резерва (АВР) универсальны и могут работать в разных ситуациях.

В принципе, что тут подключать? У генератора есть обычная розетка, в комплекте штепсельная вилка, какие проблемы? Но куда идёт провод от вилки? И как сделать так, чтобы схема подключения была удобной, правильной, а главное – безопасной?

Казалось бы, что проще – поставить переключатель, и нет проблем.

1. Схема подключения генератора через переключатель

Так многие и делают, и я так делаю, в зависимости от финансовых возможностей клиента. Только не надо забывать о двух важных вещах:

Не переключать под нагрузкой!
Правильно подобрать защиту и ток рубильника (переключателя).

Но мы не ищем лёгких путей, нам подавай автоматику и защиту от аварий и человеческого фактора.

Поэтому предлагаю рассмотреть второй вариант схемы:

2. Схема подключения генератора через реле контроля напряжения. Простейшая схема АВР.

Во второй схеме АВР применяется реле контроля напряжения KV. Фактически это обычное реле, которое находится во включенном состоянии, когда напряжение из города в норме. И перекидной контакт будет в левом по схеме положении.

Когда напряжение из города пропадает, реле выключается, и схема приобретает изображенный вид – нагрузка питается от генератора.

Реле контроля напряжения – основа любой схемы АВР. Для однофазных схем это обычное реле, которое питается от основной фазы.

Для трехфазных схем применяется трехфазное реле контроля фаз, которое подробно описано в другой моей статье.

Идём далее, совершенствуем схему АВР для автоматического подключения генератора:

3. Схема подключения генератора через реле и контакторы. АВР с усилением

Третья схема отличается от второй тем, что она может пропускать через себя гораздо бОльший ток. Реле напряжения KV используется только по своему назначению – автоматически переключает нагрузку, подавая питание на катушку соответствующего пускателя.

Когда напряжение из города есть, KV включено, оно своим нормально открытым (НО) контактом включает контактор КМ1, и фаза L1 поступает на нагрузку (выход схемы L).

Когда напряжение из города поступать перестаёт, KV выключается, и своим НЗ контактом включает контактор КМ2, и фаза L2 поступает на нагрузку.

Схема прекрасная, и даже рабочая. Но использовать её крайне опасно. Из-за отсутствия защит от замыкания “фаза L1 на фазу L2”. Такое замыкание может произойти из-за неисправности (залипания контактов, заклинивания реле или контакторов), или из-за пресловутого человеческого фактора – что если колхозный электрик решит нажать пускатель КМ2, когда включен КМ1?

Так вот, чтобы на порядок уменьшить вероятность аварий, на практике применяется такая схема АВР для генератора:

4. Схема АВР для генератора с электрической и механической блокировками

Отличие её от схемы 3 всего лишь в том, что в неё введены защиты от одновременного включения контакторов КМ1 и КМ2. Защита имеет две ступени – электрическая и механическая.

Электрическая блокировка реализована на НЗ контактах КМ1 и КМ2, которые взаимоисключают одновременное включение пускателей.

А механическая (обозначена на схеме перевернутым треугольником) обеспечивается конструкцией пускателей. Пускатель в данном случае должен быть обязательно реверсивным, подробнее читайте в статье про схему включения реверсивного пускателя.

Ну а практическая схема автоматики, будет выглядеть так:

5. Схема АВР для подключения генератора с блокировками и защитами

Добавились двухполюсные защитные автоматы QF1 и QF2, и ещё силовой контакт, рвущий нолевой провод N1 в случае отключения города.

Рвать “городской” ноль нужно для дополнительной безопасности. Дело в том, что на выходе генератора нет понятия “рабочий ноль” и “фаза”, и названы они так могут быть условно. И в случае залипания “фазного” контакта, когда ноль N1 не разорван (как в схеме 4) в городскую линию пойдёт напряжение 220В.

Эту схему я и собрал, сейчас покажу как.

Правильный подход к решению проблемы

Максимально упростить для себя задачу по подключению генератора к дому можно следующим путем: для этого достаточно еще во время возведения загородного или частного дома и выполнения электромонтажных работ выделить определенную группу наиболее ответственных потребителей, которые будут обеспечены резервным электроснабжением. Чаще всего это группа используется для подачи электричества на:

освещение;
отопительное оборудование;
определенные розетки;
охранно-пожарную сигнализацию.

Этот вариант является привлекательным потому, что для решения проблемы можно использовать двигатель довольно небольшой мощности.

Но, к сожалению, так поступают лишь единицы среди владельцев загородных и частных домов. Чаще всего распространены ситуации, когда проблема покупки двигателя для трехфазной сети дома и его подключения приобретает особую актуальность тот момент, когда приходится сталкиваться с таким неприятным явлением, как перебои с электричеством.

Решить эту задачу домовладельцу часто оказывается не под силу, поскольку он не обладает специальными знаниями, чтобы подобрать подходящий вариант двигателя и в соответствии с установленными требованиями выполнить работы по его подключению к трехфазной сети. Дабы даже человек, который далек от сферы электрики, смог разобраться, что именно делать и каким образом, мы не будем прибегать к специальным терминам и другим сложностям, а попытаемся все объяснить таким образом, чтобы любой мог разобраться с сутью этих работ.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

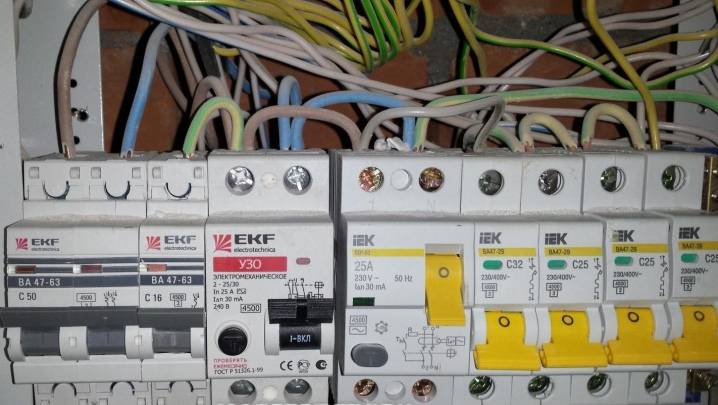

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

Подключение автоматов

В результате, получилась такая симпатичная конструкция:

Электрощиток со счетчиком и автоматами

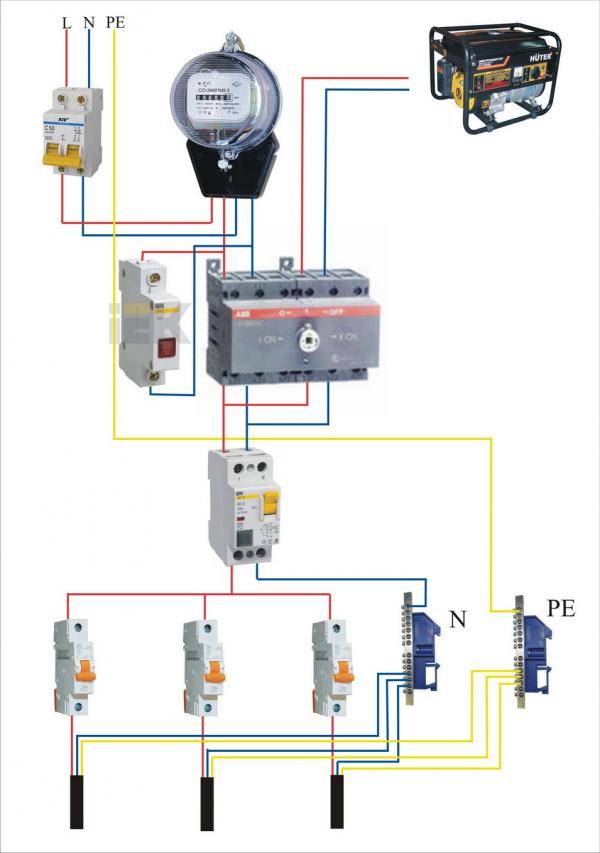

Схема подключения генератора к домашней сети

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.
