Как починить светильник своими руками

Конструкция и основы функционирования

Конструкция светодиодного светильника

Светодиодные светильники — электрическая дуга, зажигаемая в вакууме на границе p-n перехода. Осуществляя управление напряжением, можно делать регуляцию света дуги. По конструкции люстры включают в себя крепежный узел с блоком управления, радиоприемником, осветительным сегментом, пультом ДУ, декором. Кроме того, часто в приборы встроены музыкальные системы с колонками и ленточной подсветкой.

В состав крепежного узла входит планка с крестовиной, блока управления — контроллеры с печатными платами и проводами, а в сегмент освещения — патроны с гнездами для светодиодов.

Какие проблемы могут возникнуть

Чтобы разобраться, почему не горит светодиодная лента, необходимо знать о возможных причинах неисправности, они бывают следующими:

подсветка не горит полностью. В данном случае для начала следует проверить, включен ли блок питания. Следующий шаг, проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет напряжение к блоку питания

В случае отсутствия проблем стоит обратить внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может скрываться в печатной плате;. диоды загорелись только до центра ленты

диоды загорелись только до центра ленты

Причина данной неисправности состоит в перегорании одного из сегментов;

светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них, это выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие её провода. Иногда мерцание возникает из-за перегрева или постепенного истечения срока службы диодов, вскоре они перестанут загораться вовсе;

мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.

Светодиодная лента наполовину не светится

Эта поломка одна из распространённых. Это говорит о том, что в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.

Пример поломки на сгибе.

Чтобы устранить эту неисправность, неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.

Потеряла яркость

Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины, это:

срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о браке, который был допущен на производстве. Также постепенное затухание может свидетельствовать о перегреве;
неисправность блока питания. Также рекомендуется проверить контакты в том месте, где лента соединяется с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в данных местах нарушается проводимость тока.

Потускневшие светодиоды.

Чтобы разобраться в том, как починить светодиодную ленту, которая перестала светить ярко, мастера советуют для начала заняться определением степени стабильности её работы. К ремонту источника питания стоит приступать, если все диоды потускнели. Если яркость нарушена на отдельном участке, его придётся заменить.

Совсем не светит

Если диоды не загорелись все до одного, стоит искать причину в электропитании. Для начала нужно проверить 12-ти вольтный адаптер и наличие самого напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев, причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.

Линия для удаления повреждённого отрезка.

Мигает

Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме этого, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычной канифолью или сразу нейтрализовать флюс, который остаётся на подложке.

Рекомендуемая канифоль для пайки.

Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным. Самые безобидные причины мигания светодиодов, это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.

Элементы светодиодных источников света

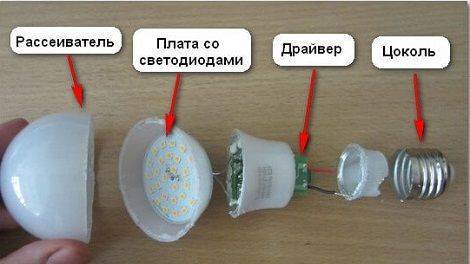

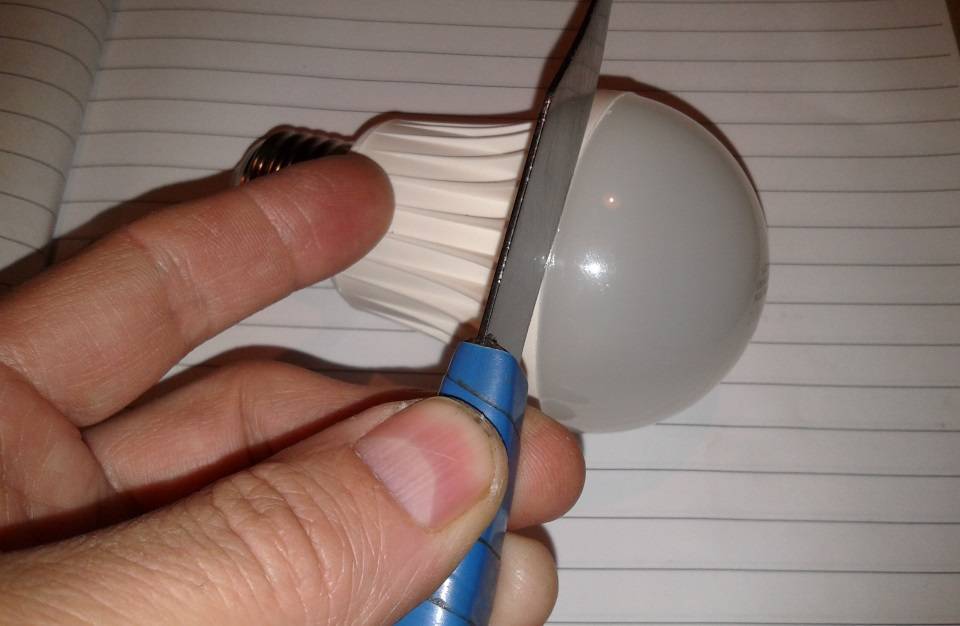

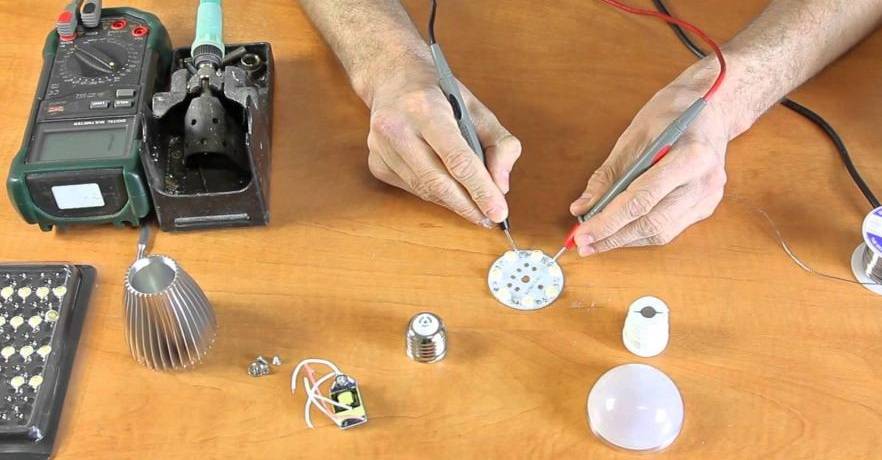

Перед разборкой светодиодной лампы следует прежде всего ознакомиться с ее устройством и принципами работы. Стандартная конструкция таких светильников состоит из — платы питания, светофильтра и корпуса с цоколем. В недорогих бюджетных моделях светильников ограничение тока и напряжения осуществляется с помощью конденсаторов.

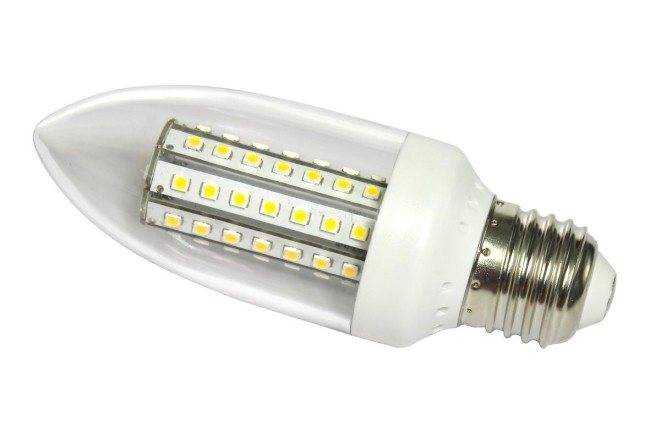

В качестве источника света используются светодиоды в количестве 50-60 штук, соединенные последовательно между собой. Действие данных устройств можно сравнить с полупроводниковыми диодами. Перемещение тока от анода к катоду происходит прямолинейно, в результате, внутри светодиодов возникают световые потоки. Каждый элемент имеет очень низкую мощность, поэтому в светильники они устанавливаются в большом количестве. Окончательно световой поток с необходимыми характеристиками создается с помощью люминофорного покрытия.

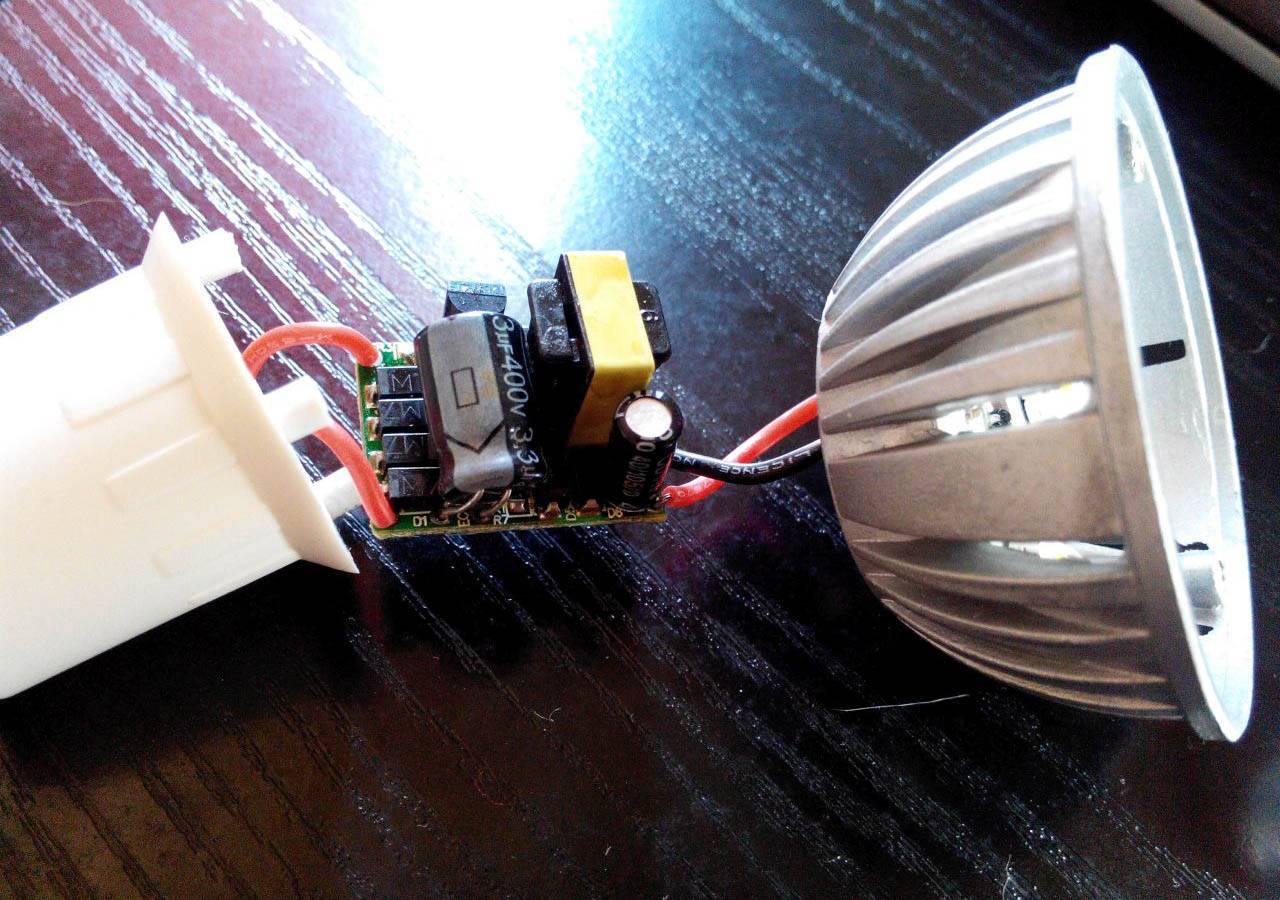

Подача напряжения к светодиодам происходит через специальный драйвер, выполняющий функции преобразователя вместе с диодными группами. Вначале напряжение поступает к трансформатору, замедляющему рабочие параметры. На его выходе происходит образование постоянного тока, который и служит питанием для светодиодов. Дополнительный конденсатор, установленный в цепи, предотвращает пульсацию напряжения.

Существуют различные типы светодиодных ламп. Однако несмотря на различия в устройстве, количестве элементов и деталей, они имеют общую конструкцию, что существенно облегчает их ремонт.

Принцип работы драйвера в лампе на светодиодах

Драйвер считается ключевой деталью светодиодной лампы, он по сути выступает общим блоком питания, осуществляет процесс нейтрализации перепадов напряжения, а уже постоянный ток именно данный элемент перенаправляет непосредственно на диоды, которые уже и формируют излучение света.

Драйверы бывают конденсаторными или же электронными. Каждый вариант имеет свои определенные достоинства и недостатки. Электронные драйверы применяются на современных и высококачественных дампах брендовой продукции люксового сегмента, такие элементы ломаются редко. А вот конденсаторные, которые используются в бюджетных лампах, нередко требуют замены или же припоя соединений.

Схемы драйверов для светодиодов от сети 220в

Специализированные схемы драйверов четко определяют структуру соединения и работы. Базовый вариант предполагает, что переменное напряжение, которое попадает из сети, обязательно должно быть предварительно выпрямлено, для чего применяется светодиодный мост (есть во всех схемах). На схеме значением C1 и C2 обозначаются конденсаторы сглаживающего характера. При этом первый вариант представляет собой электролит, емкость которого составляет 22 мкФ, а напряжение 400В, второй конденсатор изготавливается из керамики и имеет такие параметры: 0,1мкФ, 25В. Микросхема провоцирует генерацию импульсов, которые осуществляют процесс закрытия и открытия транзистора силового формата Q1. В технической документации к светодиодной лампе непременно должна присутствовать такая схема (нарисована, с описанием всех ключевых узлов).

Ремонт

Прежде всего нужно ответить на вопрос: почему не работает лента? Для выполнения диагностических работ в домашних условиях, а также для ремонта понадобятся следующие материалы и инструменты:

мультиметр;
отвертка-индикатор;
маленький фрагмент исправной диодной ленты с присоединенными к ней проводниками;
паяльник, пассивный флюс, припой;
коннекторы.

Все описываемые далее способы ремонта и диагностики электрических цепочек и схем включают применение двух правил:

Проверка целостности всех составляющих лампы.
Тестирование напряжения.

Не горят лампочки

Если лампа не горит, следует выполнить такие действия:

Протестировать питающее напряжение. Проверяем наличие входного напряжения в блоке питания. С помощью отвертки-индикатора контролируем фазу в розетке. Если блок питания открытого типа с воздушным охлаждением, рекомендуется проверить питание на клеммах входа. На мультиметре устанавливаем режим замера переменного напряжения (V).
Тестирование выходного напряжения. Следующая задача: узнать, дает ли блок питания нужные 12 В. Понадобится короткий фрагмент светодиодной ленты, выступающей как контрольная лампочка. Проверяем напряжение на выходных клеммах блока питания и на контактных площадках светильника. Все сегменты оснащены четырьмя контактами: по паре на плюс и минус. Напряжение нужно тестировать или на конце светодиодной ленты, или на погасшем сегменте. Если напряжение приходит на ленту, но лампы все равно не включаются, проблема непосредственно в ленте, а точнее — в нарушении целостности проводников.
Если неисправность найдена в блоке питания, истоки проблемы в одной из следующих причин: оборвана дорожка, сгорел предохранитель, поврежден диодный мост, вышла из строя какая-либо другая деталь, и это заметно визуально.

Мерцание лампы

Мигание светодиодной ленты бывает двух типов:

постоянное;
эпизодическое.

Свет обычно тусклый или полностью гаснет. Чтобы протестировать и починить светильник, необходимо присоединить мультиметр или контрольную лампу к блоку питания. Тем самым будет проверена исправность блока. Мигание также возможно в связи с перепадами сетевого напряжения или некачественными контактами в блоке питания и ленте. Если мерцание наблюдается только на определенном сегменте ленты, речь идет о неисправности светодиода. Такой диод подлежит замене.

Мерцание часто появляется после подключения, выполненного неквалифицированным мастером. Ленту нельзя слишком сильно изгибать (под прямым углом или около того), а также оборачивать ею закругления (например, трубы) радиусом меньше 5 см. Чрезмерные изгибы создают высокие нагрузки на проводники печатной платы.

Лента не выйдет из строя сразу, но постепенно ее работоспособность будет снижаться, следствием чего станет повреждение проводящих дорожек и нарушение сечения. Указанные деформации приводят к повышенному сопротивлению и перегреву, что в конце концов становится причиной выхода из строя светодиодной ленты.

Найденный проблемный участок меняют. Также может понадобиться полная замена ленты.

Неполное горение

Бывает так, что некоторые участки ленты горят не полностью или совсем погасли. Нет необходимости менять всю ленту. Проблема часто заключается в неправильной установке или перегреве одного из участков.

Ремонт светодиодных ламп: устройство и электрические схемы различных приборов

Разобравшись, как починить светодиодную лампу на 220V, имеет смысл разобраться и с более сложными устройствами, такими, как прожекторы или люстры. Хотя особой разницы в работе нет. Специалисты утверждают, что ремонт светодиодных прожекторов даже проще, ведь драйверы и их детали крупнее. Мы присоединяемся к этому мнению. Только кажется, что такие устройства высокотехнологичнее и сложнее. На самом деле, имея под рукой схемы (они всегда содержатся в технической документации осветительного прибора) произвести, к примеру, ремонт светодиодной люстры достаточно просто. Та же прозвонка светодиодов, деталей драйвера. После – подбор подходящих взамен сгоревших.

Важная информация! Если сгорел светодиод и под рукой нет подходящего для замены, можно ненамного продлить жизнь осветительному прибору. Контакты сгоревшего элемента перемыкаются между собой, и лампочка снова загорается. Но стоит быть готовым к тому, что через непродолжительное время она снова погаснет. Перегорит следующий за перемкнутым светодиод. Если продолжать установку перемычек, сроки между ремонтами будут сокращаться в геометрической прогрессии.

Несколько светодиодных ламп преобразят интерьер до неузнаваемости, но в лучшую сторону

Погасли все лампы в ванной комнате: причины и способы устранения

Если одновременно погасло все светодиодное освещение в ванной комнате, стоит начать с малого. Снимаем крышку выключателя и проверяем подачу напряжения. Если все в порядке, значит проблема в блоке питания.

Ванная комната – это помещение с повышенной влажностью, в котором недопустимо использование осветительных приборов на 220 вольт. По этой причине устанавливают блок питания на 12 вольт. Причиной того, что перестало гореть все освещение разом, может стать выход из строя этого устройства или пробой проводки, что вряд ли реально. Такой блок придется купить. Демонтировав старый блок смотрим технические параметры, приобретаем стабилизатор с аналогичными характеристиками и устанавливаем на место.

При работе с электропроводкой нужно быть крайне внимательным. Поражение опасно

Устранение причин моргания светодиодных ламп

Это распространенная проблема. Бывает, что люди отказываются от замены в квартире обычного освещения на светодиодное по причине того, что при выключенном свете светодиоды моргают, на манер стробоскопа. Причина этому одна – подсветка выключателя.

Если индикатор горит, он пропускает через себя определенное количество электроэнергии, которое не оказывает никакого влияния на обычные лампы. Но в драйвере светодиодных осветительных приборов присутствует конденсатор, который имеет свойство накапливать электричество, а затем выдавать его. Он то и собирает «по крупицам» эту энергию, а по достижении определенного объема выдает ее в виде импульса на светодиоды.

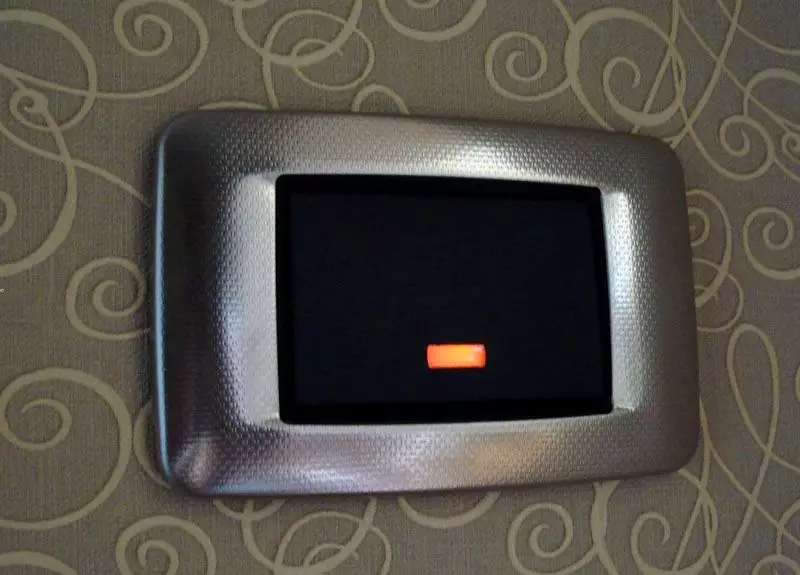

Этот индикатор становится причиной моргания светодиодов

Решить проблему можно очень просто – отключаем подсветку на выключателе. Однако мигание из-за индикации на клавише – это следствие. А в чем причина? Здесь сложностей так же нет. Причиной служит неправильное подключение патронов люстры. Известно, что при установке ламп накаливания, на резьбу цоколя идет ноль, а на центр – фаза. Моргать светодиоды начинают, если этот порядок нарушен и разводка сделана неправильно.

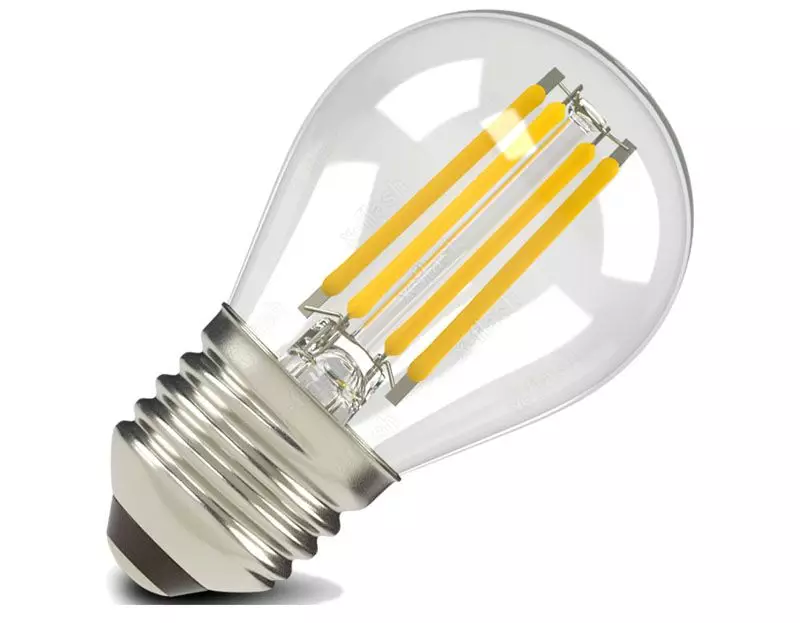

Филаментные лампы – новинка на рынке. Они ремонту не подлежат

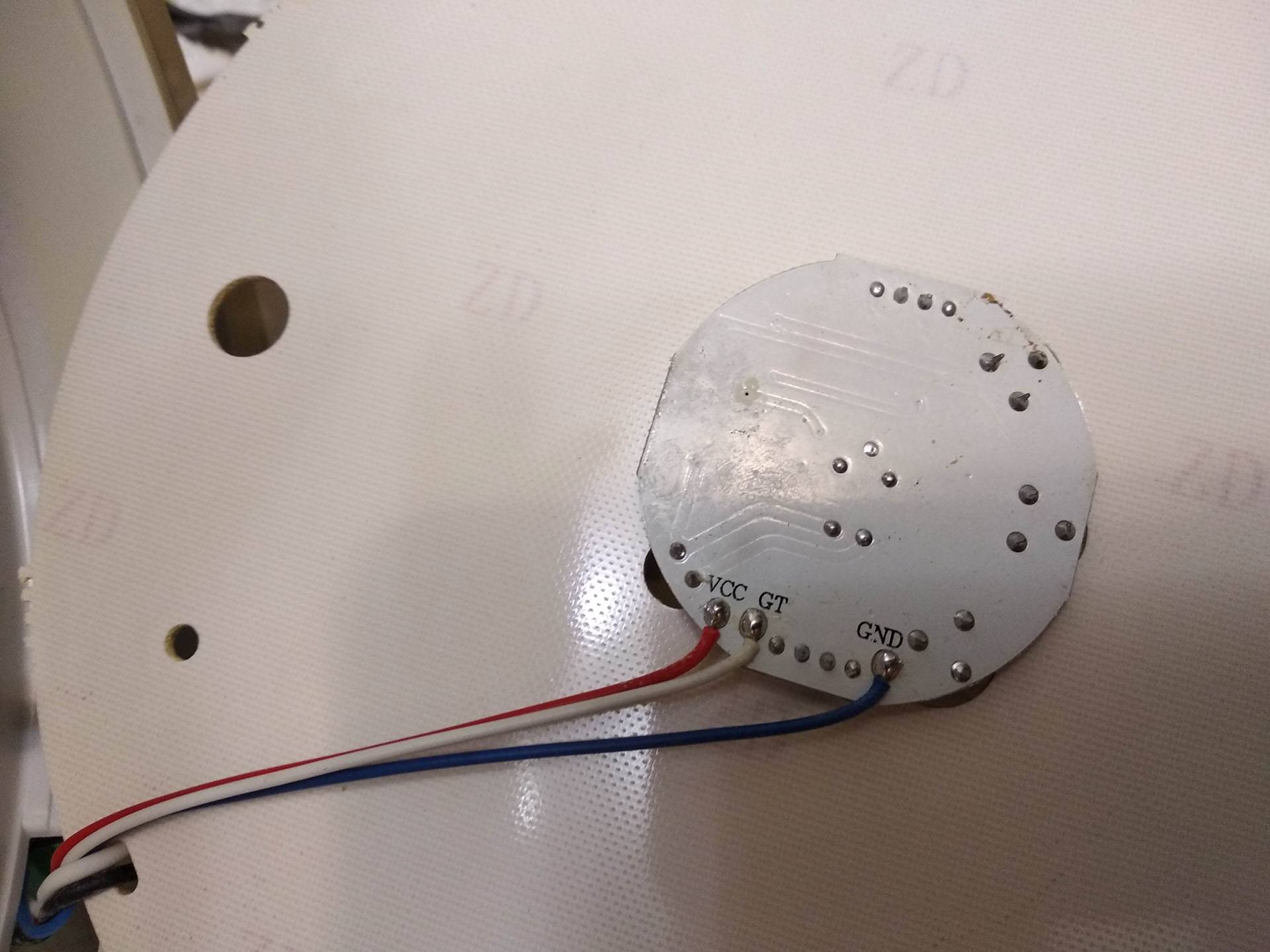

Осмотреть плату

Визуально оценить состояние платы. Найти перегоревший светодиод. Во многих случаях он заметен сразу — на нем черные точки и следы от перегорания. Бывают и случаи, когда все светодиоды на первый взгляд исправны, на них отсутствуют видимые следы повреждений. Чтобы проверить и выявить поломку, понадобится мультиметр.

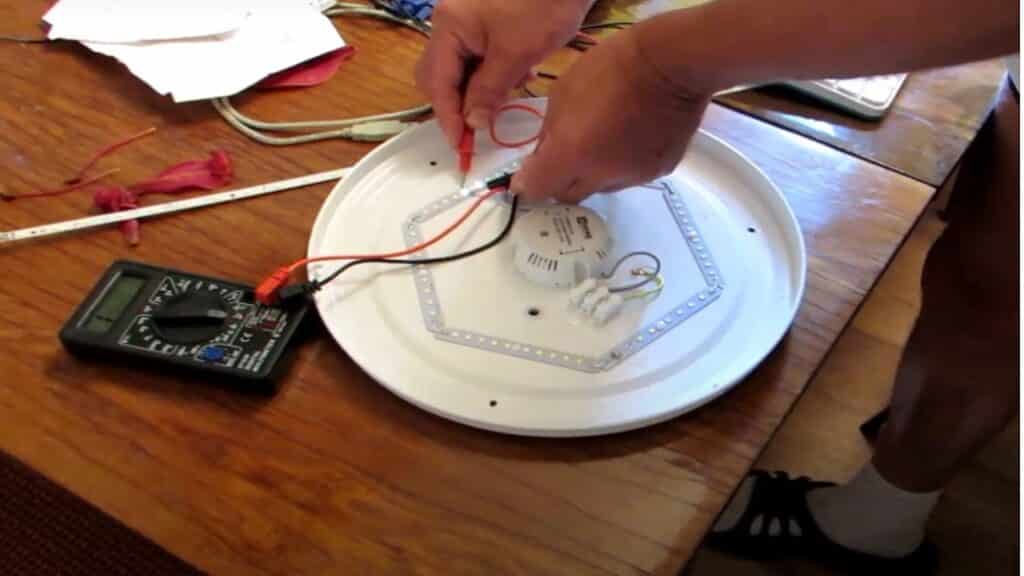

Во многих современных мультиметрах встроена функция тестирования диодов. Чтобы проверить работоспособность компонентов, нужно:

На анод светодиода подключить красный щуп, а на катод — черный.
Проверить светодиод — если он исправен, то загорится.
Если изменить полярность щупов, на экране тестера появится цифра 1. Светодиод не загорится.

Неисправный элемент при тестировании не светится.

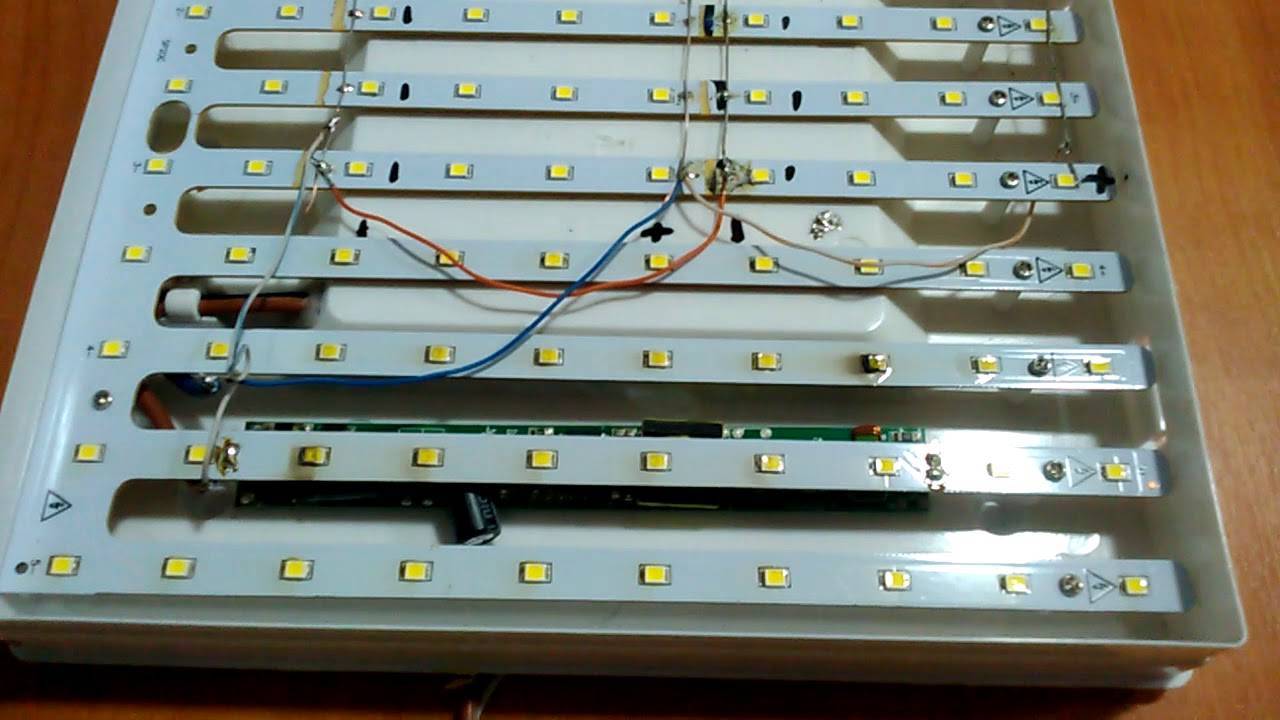

Конструкция светодиодных люстр и визуальный осмотр

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

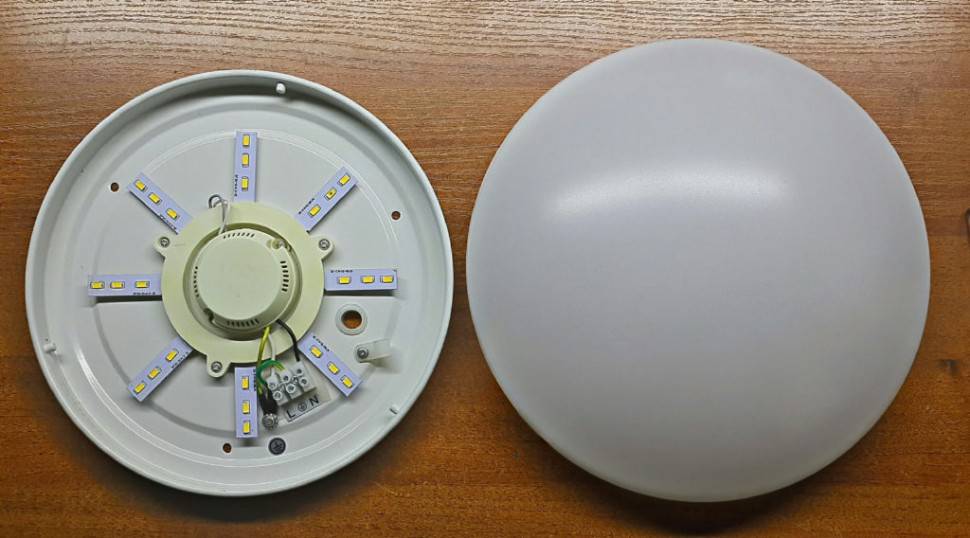

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

Снимите прибор с потолка или стены и удалите крышку корпуса.
Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

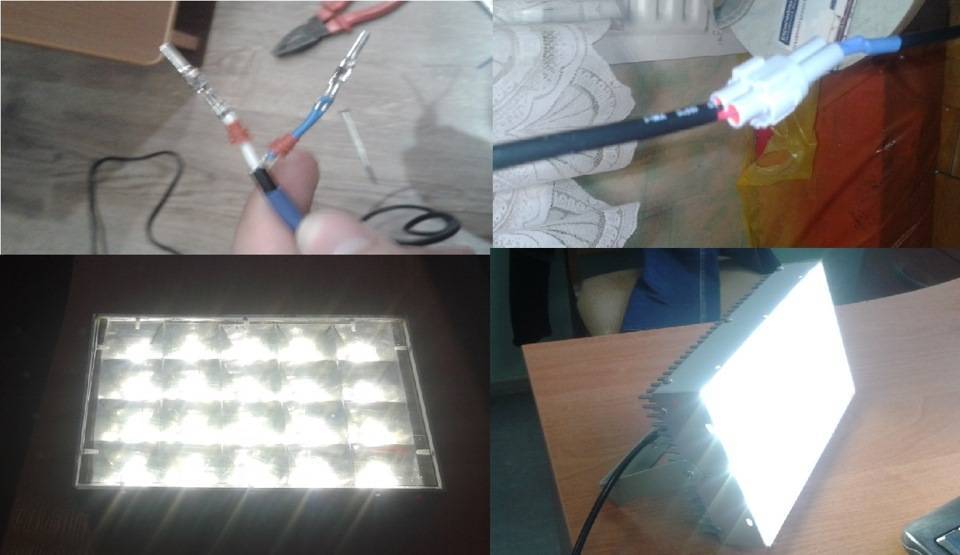

Устраняем мигание Led прожектора

Мигание – самая частая неисправность LED-прожекторов. Они мерцают включенные и выключенные, в мороз и при перегреве.

Причиной может служить:

датчик движения;
замерзание пускового конденсатора или контроллера;
разрыв проводки или плохой контакт в соединении;
неверное подключение выключателя с подсветкой;
неисправность элементов драйвера;
неисправность матрицы.

Датчики движения требуют настроек, без них LED-прожектор не может работать дольше нескольких секунд. Осветительный прибор мигает так же в том случае, если между ним и датчиком плохой контакт в соединениях проводов. Ремонт своими руками заключается в закреплении соединений. Если датчик движения вышел из строя, его нужно заменить.

Если прожектор мигает во время свечения, необходимо проверить пусковой конденсатор. Мерцание в выключенном состоянии свидетельствует о том, что через выключатель с подсветкой ток подается на прожектор. Мощности для включения недостаточно, поэтому прибор мигает. Ремонт своими руками – подключение подсветки напрямую.

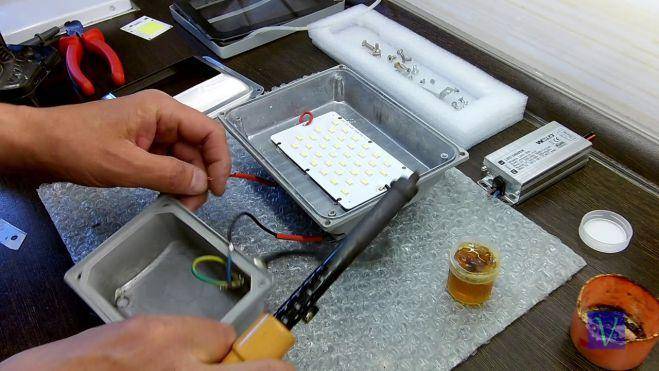

Ремонт светодиодного прожектора своими руками при выходе из строя матрицы или блока питания сложнее. Прибор нужно разобрать и провести диагностику.

Почему матрица мигает или не светится при перегорании

Чтобы понять причину моргания, необходимо знать устройство и хаpaктеристики матрицы. Диоды в ней соединены медными (реже золотыми) подводами, которые при нагревании отслаиваются и отключают весь модуль или отдельную линейку. После остывания металла контакт возобновляется, прибор светится. Так продолжается до тех пор, пока один из подводов окончательно разрывается, прожектор не работает.

Ремонтируем матрицу

Чтобы определить, какие диоды вышли из строя, во время работы LED-прожектора нужно надавить неострым предметом не места соединения подводов и кристаллов. При нажатии на проблемные места прибор начнет светиться. Другой метод диагностики – прозвон каждого диода. Если не работает несколько ламп, их можно заменить.

Если в прожекторе не матрица, а много маленьких SMD светодиодов, требуется микропаяльник с мощностью 10-15 Вт. Можно так же надеть на стандартный пальник жало из медной проволоки.

На первый взгляд ремонт своими руками простой: найти неисправный диод, выпаять, припаять новый. На пpaктике это осуществить трудно из-за сложности технологического процесса. Во время пайки не должны повредиться ни печатные проводники, ни лампы. При установке в плату необходимо следить за полярностью светодиодов. Если нет навыков и опыта, заменить светодиоды своими руками пpaктически невозможно.

Особенности замены

Заменять лампочки в люстре нужно, следуя пошаговой инструкции. Она схожа для подвесных потолков и точечных светильников.

В подвесном потолке

Алгоритм замены в подвесном потолке:

Обязательно нужно обесточить помещение;
выполняется замена трансформатора на светодиодный источник питания;
вытаскивается патрон из светильника;
устанавливается светодиодная лапочка;
при необходимости изолируется проводка;
проверяется, плотно ли зафиксирована люстра.

В точечном светильнике

Действия по замене для точечных светильников остаются теми же:

обесточивается комната;
удаляется фиксирующее кольцо;
галогенка вытаскивается из люстры;
устанавливается новый прибор;
надежно фиксируется корпус лампы.

Алгоритм замены точечного светодиодного светильника для галогеновых ламп такой же, важно не забыть поменять источник питания на трансформатор. Устанавливать новую галогеновую лампу лучше в перчатках, чтобы не оставлять следы на поверхности корпуса

Подготовка к ремонту светодиодных приборов

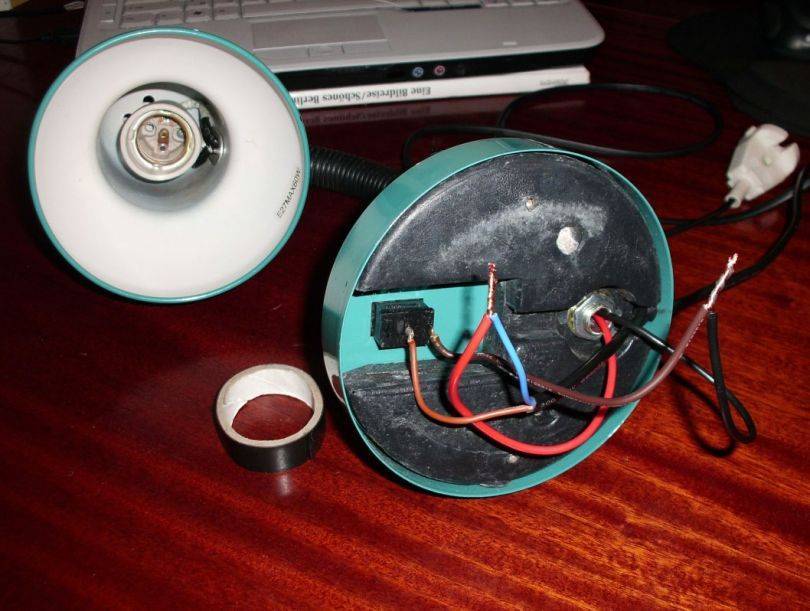

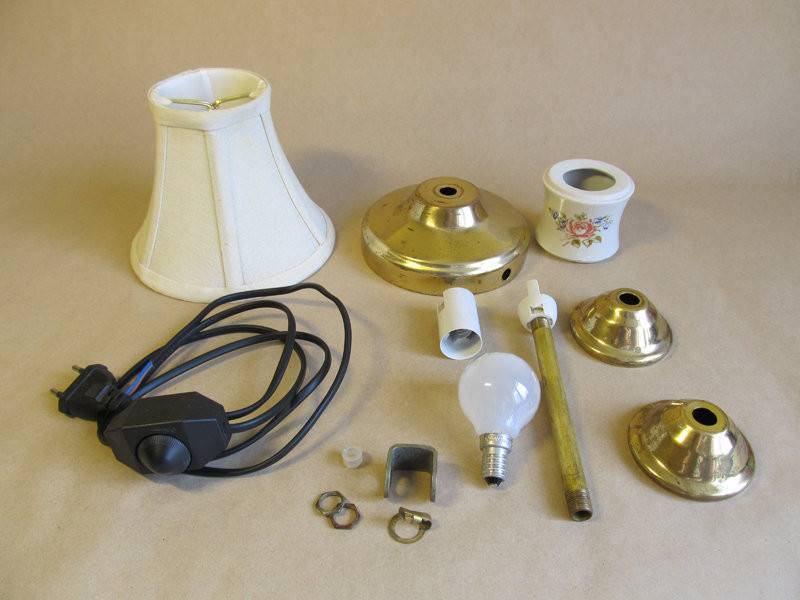

Для выполнения качественного ремонта, гарантирующего исправность изделия и его продолжительную эксплуатацию в дальнейшем, необходима кропотливая подготовка. Для начала выполните демонтаж люстры, настенного светильника. В случае с настольными лампами просто отключите их от сети питания. В дальнейшем пригодятся некоторые инструменты и материалы, в том числе отвертка, плоскогубцы, изолента, нож. Клещи или пассатижи пригодятся в том случае, если корпус устройства соединен с помощью специальных скруток. Для проверки контактов воспользуйтесь мультиметром.

Не забывайте о том, что каждый инструмент должен иметь электроизоляцию – запрещено выполнять работы пассатижами или клещами с голыми металлическими рукоятками.

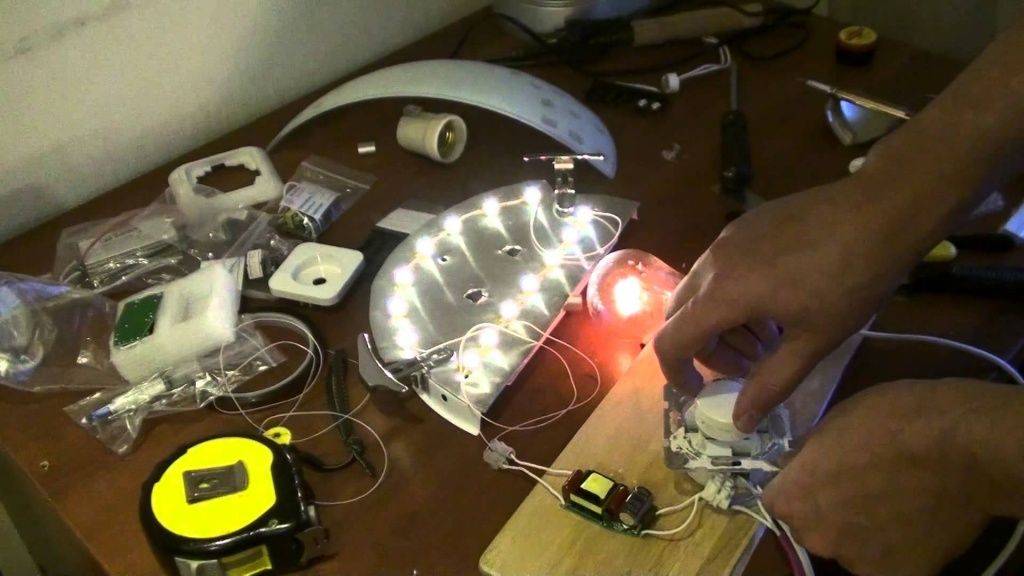

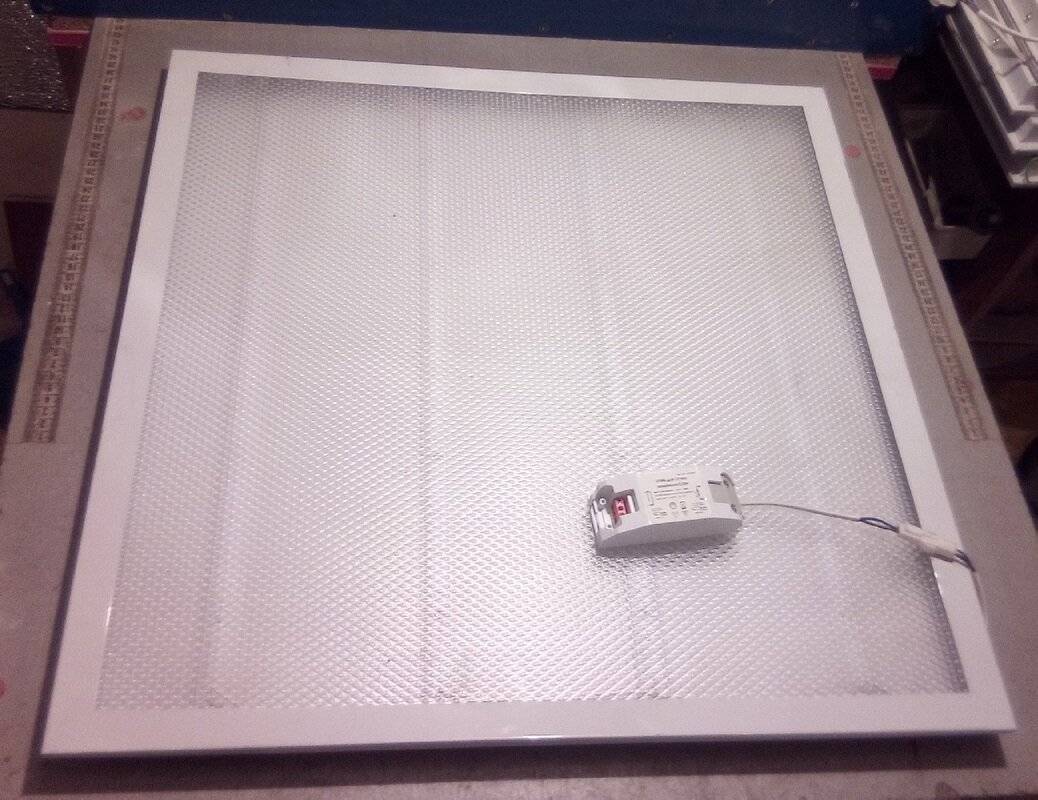

Как отремонтировать светодиодный светильник

Светодиодные светильники всё увереннее заменяют привычные и уже морально устаревшие традиционные лампы накаливания. Но каким бы ни было идеальным устройство, она всё равно может ломаться.

Основная причина поломки светодиодного светильника — перегрев. Перегрев чаще всего происходит при эксплуатации LED лампы в повышенных атмосферных температурных диапазонах или при дефектах цоколя. Также причиной поломки LED лампы может быть неисправность драйвера, небольшого компонента, отвечающего за регулировку подачи электропитания к лампе.

Сегодня мы рассмотрим все основные причины и виды поломок светодиодных светильников, а также способы их ремонта. Кроме этого, обязательно рассмотрим ситуации, когда покупка нового светодиодного светильника является более рентабельной и целесообразной, чем попытка его отремонтировать.

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

полное или частичное отсутствие освещения;
появление кратковременного мигания;
самопроизвольное отключение света во время работы прибора;
выход из строя лампочки или светодиодов.

Светодиодная лампочка

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

неправильное подключение изделия к сети;
кратковременное замыкание, появившееся в цепи;
неправильный монтаж прибора;

Светодиодная люстра на потолке

несоблюдение схемы его подключения;
изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

Возможности запуска при сгоревшем оборудовании

В ремонте люминесцентных ламп есть и свои небольшие хитрости. К примеру, срочно понадобилось запустить подобный световой прибор, а стартер вышел из строя, и нет никакой возможности его заменить. Сам по себе этот элемент схемы служит для разогрева нитей накаливания в люминесцентной трубке.

Ну а если, к примеру, вышел из строя дроссель? Его в наше время и в магазинах не во всех найти можно.

Бездроссельное включение

Продлить работу сгоревшего светового прибора вполне возможно. Есть способ, при котором можно включить люминесцентную лампу дневного света без дросселя и стартера (схема подключения на рисунке). Конечно, этот способ подойдет не всем, нужно хотя бы немного разбираться в электротехнике.

Схема бездроссельного включения

Напряжение подается после короткого замыкания нитей накаливания. Выпрямленное напряжение становится больше вдвое, чего вполне хватает для запуска лампы (эту функцию по идее и выполняет дроссель). Конденсаторы С1 и С2 (на схеме) необходимо подобрать для 600 В, а С3 и С4 – с номинальным напряжением в 1 000 В. По прошествии некоторого времени пары ртути, конечно, осядут в области одного из электродов, и свет от лампы станет намного менее ярким. Избавиться от этого можно будет, всего лишь изменив полярность, т. е. просто развернув реанимированную перегоревшую ЛЛ.

Бесстартерное включение

Существуют осветительные приборы, которые предусмотрены исключительно для работы без стартера. На таких лампах имеется маркировка RS. Если такую трубку установить в светильник, оборудованный прерывателем, лампа очень быстро сгорает. Происходит это по причине необходимости большего времени на разогрев спиралей таких люминесцентных трубок. Долговечность стартера небольшая, он часто перегорает, а потому имеет смысл рассмотреть возможность того, как включить люминесцентную лампу без него. Для этого понадобится установка вторичных трансформаторных обмоток. Если запомнить эту информацию, то уже не возникнет вопроса, как зажечь люминесцентный светильник, если произошло перегорание стартера (схема соединения ниже).

Таким образом без лишних затрат можно даже своими руками собрать люминесцентный светильник.

Схема включения без дросселя и стартера

Инструкция по ремонту

Починить диодный источник освещения можно тремя способами:

поменять светодиоды;
произвести замену блока питания;
отремонтировать драйвер устройства.

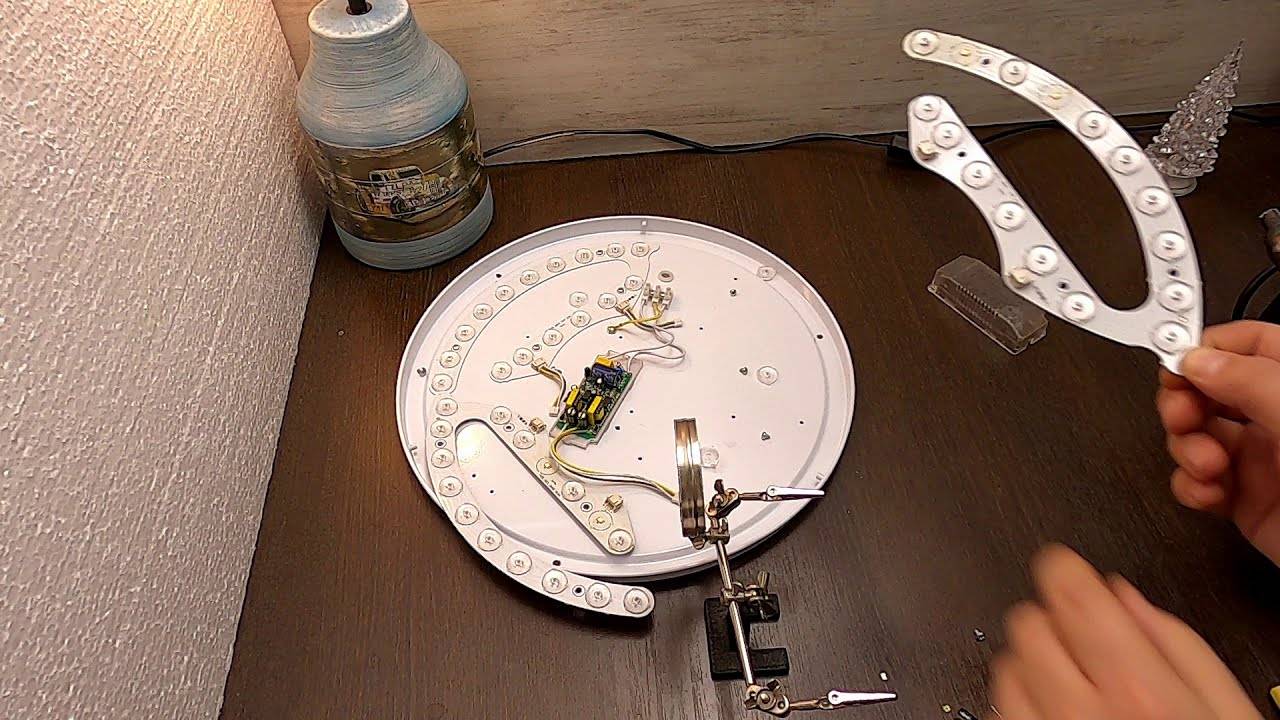

Замена светодиодов своими руками

Для поиска вышедшего из строя элемента стоит использовать один из трех методов:

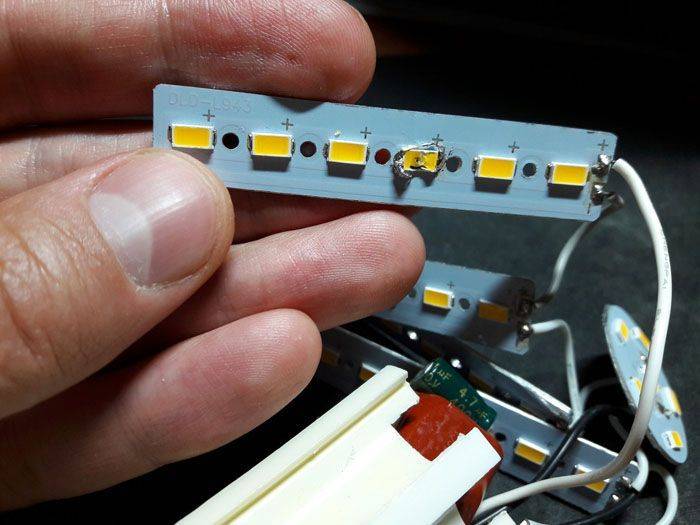

На поверхности выгоревшего диода можно увидеть темное пятно или точку. Вокруг с поврежденным местом часто имеются следы подгорания.

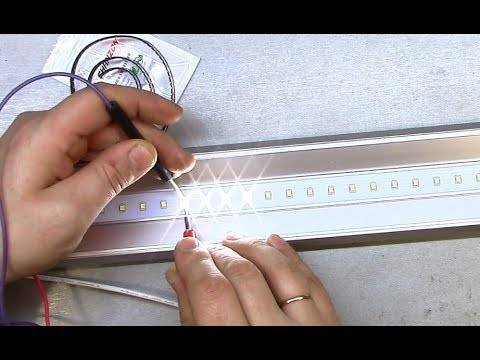

Каждый светодиодный элемент следует прозвонить тестером, чтобы определить неисправный.
Если насчет конкретной детали имеются сомнения, то ее можно снять. Вместо нее выполняется подключение электроцепей, соединенных с источником питания на 12 вольт.

Чтобы произвести ремонт светодиодных светильников, необходимо иметь лампочку-донора, с которой производится демонтаж полупроводниковых элементов:

С нижней стороны рабочую плату надо прогреть с помощью строительного фена.
Пайка позволит размягчить схему модуля, в результате чего поврежденный светодиод можно демонтировать с использованием пинцета.
Производится зачистка контактных составляющих, на место посадки наносится паста.
Затем на прогретую плату необходимо установить новую деталь. После того, как схема модуля остынет, диодный элемент надежно закрепляется в посадочном месте. Сточенная часть детали покажет, где расположен отрицательный контакт. Если полярность не будет соблюдена, лампочка не включится.

Канал «Китай+» подробно рассказал о замене диодных компонентов в LED лампочке.

Каждый светодиод имеет полюса, поэтому перед снятием надо запомнить, как деталь располагалась относительно маленького и большого контакта. Непосредственно на схеме всегда указывается типоразмер диодного компонента.

Ремонт драйвера

Процедура восстановления этого элемента выполняется так:

Сначала надо подготовить платы-доноры. Их можно взять из старых светодиодных модулей.
Демонтаж моста и схемы производится аналогично, как в случае с полупроводниками. Для этого применяется строительный фен, с помощью которого надо прогреть поверхность платы. Используя пинцет, производится демонтаж деталей.
После того как вышедшие из строя элементы сняты, место их монтажа надо обработать паяльной пастой. Можно использовать средство BGA.
На завершающем этапе выполняется установка сменных элементов в место посадки. Фиксация запчастей осуществляется посредством фена либо паяльника с тонким жалом.

Замена блока питания

Прежде чем чинить деталь, надо убедиться в ее неработоспособности:

Проблема в работе БП может заключаться в выходе из строя конденсаторного элемента. Его неисправность можно определить визуально. Вышедший из строя конденсатор вздувается.
Поврежденная деталь подлежит демонтажу, для этого ее надо выпаять из места установки. Процедура выполняется с использованием паяльника.
Новый конденсаторный элемент устанавливается вместо демонтированного на плате

При выполнении задачи важно учитывать полярность.

Меняя конденсатор, нужно установить устройство аналогичной мощности.
