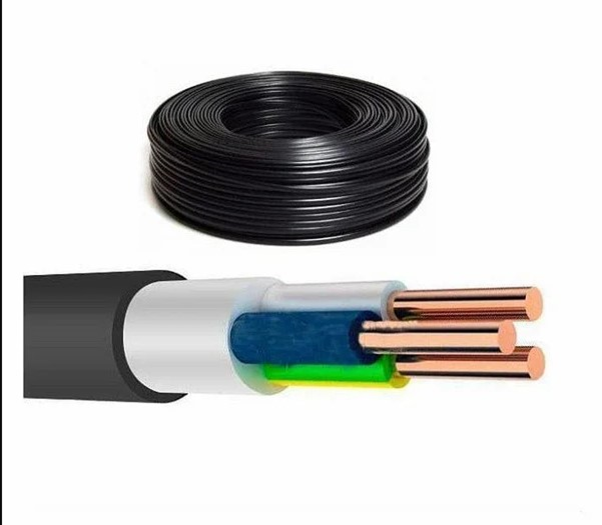

Конструктивные особенности
Кабель типа ВВГнг относится к силовым, состоит из 1-5 алюминиевых или медных жил, которые могут быть многожильными или монолитными. От их количества зависит область применения. Кабель с 2 жилами применяют для обустройства проводки в жилых домах, с количеством более 2-х ‒ на промышленных предприятиях.

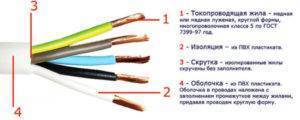

Состоит кабель из токопроводящей жилы, изоляции и оболочки. Каждая жила имеет изоляцию виде оболочки из ПВХ отдельно от других и отличается цветом. Синий оттенок указывает на нулевую жилу, а желто-зеленый является признаком заземления.
Расшифровка маркировки
Определить характеристики и свойства силового кабеля помогает маркировка. Наличие буквы «А» указывает на то, что проводники изготовлены из алюминия. А ее отсутствие говорит о медных жилах. Также кабели отличаются назначением. Силовые не имеют маркировки, а контрольные обозначаются буквой «К». Их отличие состоит в том, что силовые рассчитаны на большую токовую нагрузку. Буква «В» говорит о том, что в качестве материала для изоляции используют ПВХ. Это касается изоляции токоведущих элементов и общего покрытия. Буква «Г» говорит о том, что кабель голый. В противном случае была бы маркировка «Б», что значит бронированный.
Дополнительная маркировка «НГ» говорит о том, что в составе материала изоляции есть добавки, не дающие распространиться горению в случае перегрева.
Далее на кабеле можно увидеть цифры, которые информируют о сечении жилы, номинальном напряжении и стандарте ГОСТ.
Требования к упаковке и маркировке кабеля
Производство силовых кабелей регламентируется ГОСТ и касается параметров (электрических, механических), маркировки, пожарной безопасности. Чтобы кабель сохранял свои характеристики, следует придерживаться установленных правил:

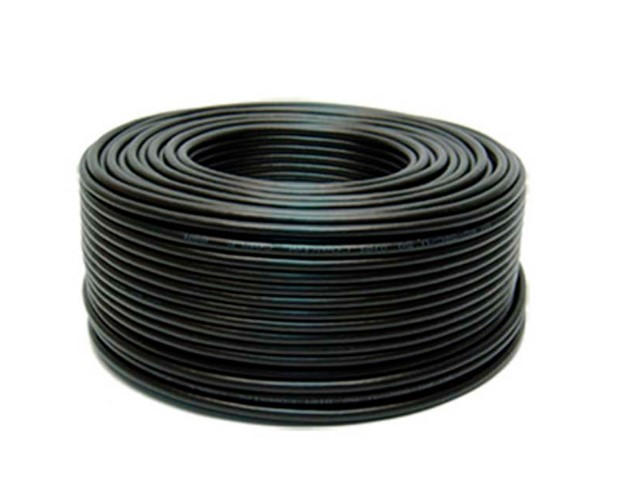

- Требования к упаковке в соответствии с ГОСТ. Поставляется кабель в бухтах или на барабанах. Диаметр той части, на которую наматывается электрический кабель, должен быть в 15 раз больше, чем диаметр самого кабеля. Также регулируется длина кабеля. Параметры обсуждаются при формировании заказа. Так, при сечении до 16 мм2 длина должна быть 450 м. Если же сечение от 25 до 70 мм2, то длина – не менее 300 м.
- Требование к маркировке. На самом кабеле указывается маркировка (аббревиатура, сечение, номинальное напряжение, ГОСТ). Через каждые 300 м указан производитель. Также отмечются товарный знак, дата выпуска, длина и масса. Бухта нумеруется.
- Требования к хранению. Держать кабель следует в помещении. В таких условиях срок хранения составит 10 лет. Разрешено хранить под навесом, но не дольше 5 лет. В обшитых барабанах можно держать на улице не более 2-х лет.
Качество подтверждается сертификацией и знаком технического контроля.
Как отличить качественный кабель ВВГнг
Важно проверять качество кабеля прежде, чем заняться его монтажом. Даже при правильной укладке некачественная проводка может перегреться, что приведет к короткому замыканию
Проблемы с качеством могут быть связаны с повреждением во время транспортировки, хранения или банальным желанием производителя сэкономить. Высокий спрос на продукцию провоцирует производство большого количества подделок.
Рекомендации, как отличить качественный кабель от некачественного:
- Сечение жилы. Главный признак подделки – не совпадает размер жилы с параметром, заявленным в технических характеристиках. Измерить можно с помощью штангенциркуля.
- Цвет токопроводящей жилы. Наличие пятен или вкраплений на жиле указывает на некачественный продукт. Чтобы осмотреть жилу, срежьте небольшой участок изоляции. На качество указывает характерный медный блеск.
- Прочность. Медный кабель легко гнется, выдерживает регулярную нагрузку в одном и том же месте, сохраняя характеристики.
- Маркировка. Проверьте маркировку на кабеле. Вся информация должна быть четко указана, не должна стираться.
- Вес. На подделку указывает несовпадение реального веса с отмеченным в характеристиках. Проверить это можно, просто взвесив кабель.
Нарушение установленных стандартов может привести к возникновению пожароопасной ситуации. Лучше всего покупать кабель известных производителей у надежных поставщиков и проверять его качество сразу.
Что такое FRLS
FRLS – это огнестойкий электрический кабель, предназначенный для электроснабжения определенных потребителей в условиях пожара на протяжении продолжительного времени. При воздействии открытого огня он продолжает работать в течение нескольких часов, при этом выделяет в помещение минимальное количество вредных веществ.
Основная опасность горящего провода – вредный дым и распространение огня
Для аббревиатуры FRLS, расшифровка – следующая: FR – Fire Resistance (огнестойкий), LS – Low Smoke (низкое дымовыделение). Помимо латиницы, возможна маркировка подобной кабельной продукции и кириллицей: КПКВНГ, КПСНГ, КПСНГА, КПС, КСБНГ и т. д.
Чаще всего маркируется как ВВГНГ-FRLS. Расшифровка ВВГНГ ФРЛС – следующая:
- ВВ – изоляция из пластиката ПВХ пониженной горючести,
- Г – без защитного покрова,
- НГ – изоляция из негорючего пластиката ПВХ.
Важно! Такие кабели могут быть иметь от двух до пяти жил. Их внутреннее строение выглядит следующим образом:. Строение FRLS
Строение FRLS
- Наружная оболочка из огнестойкого поливинилхлорида;
- Медная лента или фольга, которая служит в качестве экрана, чтобы помешать как воздействию на проводник внешних электромагнитных помех, так и распространению собственных электромагнитных волн;
- Внутренняя изоляция из специального огнестойкого пластика, материал – поливинилхлорид;
- Некоторые виды кабеля FRLS имеют скрученные жилы, для чего отдельные жилы должны иметь одинаковое сечение;
- Специальная изоляция каждой жилы, выполненная из специального огнестойкого поливинилхлорида. В зависимости от назначения, каждая из них имеет свой цвет: заземление – желто-зеленая расцветка, нулевой провод – белого цвета;
- Термическая обмотка, которая изготавливается из слюдяной ленты;
- Непосредственно сама токопроводящая медная жила.
Вам это будет интересно Определение падения напряжения
Важно! В четырехжильных проводниках жила заземления может иметь меньшее сечение
Испытание пожароустойчивости. Сравнение с кабелем NUM
По своей сути данный кабель мало чем отличается от ВВГ нг – впрочем, два отличия имеются. Например, в кругложильных кабелях (а форм-фактор жилы может быть круглый, плоский или же треугольный) применяется заполнитель без галогенов, а также невулканизированная резина, что обладает очень хорошей степенью пожаробезопасности. Также для оболочки кабеля применяется особый ПАХ, что имеет антивозгорающиеся свойства, в отличие от традиционных ВВГ.
В остальном всё так же количество жил может варьироваться от одной до шести, их сечения могут достигать 240 мм2, пропорционально площади сечений изменяется и диаметр, допустимый ток в зависимости от типа и количества жил может варьироваться от 21А до 704А, ну а масса варьироваться от приблизительно 40 кг/км до нескольких тонн на тот же один километр. Если вы решите купить подобный кабель, внимательно прочитайте его описание в магазине – ведь вам может попасться товар не с теми характеристиками, что вам нужны. От характеристик сильно варьируется цена, причём стоимость может вырастать в сотни раз, если увеличивается число жил и их общая площадь. Традиционный срок службы такого изделия – более тридцати лет, из которых пять обычно гарантийные.
Минимальный радиус изгиба при прокладке
- кабелей одножильных — 10 наружных диаметров,
- кабелей многожильных — 7.5 наружных диаметров.
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С
| Число жил, сечение, мм2 | ВВГнг-LS | Число жил, сечение, мм2 | ВВГнг-LS | ||||||
| диаметр, мм | масса, кг | диаметр, мм | масса, кг | ||||||
| 0.66 кВ | 1 кВ | 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | ||
| 1х1,5 | 5.9 | 6.3 | 43 | 48 | |||||
| 1х2,5 | 6.2 | 6.6 | 54 | 60 | 3х2,5+1х1,5 | 10.0 | 11.0 | 190 | 215 |
| 1х4 | 6.9 | 7.5 | 75 | 86 | 3х4+1х2,5 | 11.8 | 12.8 | 262 | 302 |
| 1х6 | 7.4 | 8.0 | 98 | 109 | 3х6+1х4 | 12.9 | 14.4 | 359 | 409 |
| 1х10 | 7.7 | 8.0 | 149 | 155 | 3х10+1х6 | 15.3 | 16.3 | 539 | 579 |
| 1х16 | 9.3 | 9.7 | 221 | 227 | 3х16+1х10 | 18.7 | 19.2 | 826 | 858 |
| 1х25 | 10.8 | 11.0 | 322 | 327 | 3х25+1х16 | 22.7 | 23.2 | 1376 | 1408 |
| 1х35 | 11.8 | 12.0 | 415 | 421 | 3х35+1х16 | 22.6 | 23.1 | 1692 | 1723 |
| 1х50 | 13.3 | 13.5 | 556 | 563 | 3х50+1х25 | 24.7 | 25.1 | 2252 | 2288 |
| 1х70 | — | 15.8 | — | 806 | 3х70+1х35 | 28.1 | 28.5 | — | 2708 |
| 1х95 | — | 17.8 | — | 1083 | 3х95+1х50 | 30.8 | — | 3621 | |
| 1х120 | — | 19.5 | — | 1370 | 3х120+1х70 | 34.8 | — | 4576 | |
| 1х150 | — | 21.4 | — | 1658 | 3х150+1х70 | 37.9 | — | 5423 | |
| 1х185 | — | 23.80 | — | 2020 | 3х185+1х95 | 41.8 | — | 6835 | |
| 1х240 | — | 26.60 | — | 2665 | 3х240+1х120 | 45.9 | — | 8787 | |
| 2х1,5 | 7.6 | 8.4 | 93 | 113 | 4х1,5 | 52.0 | 147 | 169 | |
| 2х2,5 | 8.2 | 9.7 | 124 | 156 | 4х2,5 | 9.3 | 10.0 | 196 | 220 |
| 2х4 | 10.2 | 11.4 | 189 | 223 | 4х4 | 10.2 | 11.1 | 284 | 327 |
| 2х6 | 11.3 | 12.4 | 245 | 282 | 4х6 | 11.8 | 13.1 | 377 | 424 |
| 2х10 | 13.6 | 14.0 | 383 | 398 | 4х10 | 13.0 | 14.4 | 592 | 610 |
| 2х16 | 16.1 | 16.5 | 538 | 553 | 4х16 | 15.9 | 16.5 | 887 | 910 |
| 2х25 | 19.4 | 19.8 | 905 | 928 | 4х25 | 19.5 | 20.0 | 1431 | 1472 |
| 2х35 | 21.2 | 21.6 | 1180 | 1205 | 4х35 | 22.7 | 23.2 | 1878 | 1912 |
| 2х50 | 25.0 | 25.4 | 1569 | 1600 | 4х50 | 25.5 | 25.9 | 2493 | 2528 |
| 2х70 | — | 24.3 | 1694 | 4х70 | 29.1 | 29.5 | — | 3056 | |
| 2х95 | 27.0 | 2220 | 4х95 | 31.2 | — | 4102 | |||
| 2х120 | 29.3 | 2723 | 4х120 | 35.5 | — | 5081 | |||
| 2х150 | 31.8 | 3336 | 4х150 | 38.9 | — | 6183 | |||
| 2х185 | 35.0 | 4015 | 4х185 | 42.6 | — | 7701 | |||
| 2х240 | 39.0 | 5190 | 4х240 | 46.7 | — | 10069 | |||
| 3х1,5 | 8.0 | 9.4 | 114 | 143 | 5х1,5 | 52.7 | 180 | 202 | |
| 3х2,5 | 9.3 | 10.2 | 164 | 182 | 5х2,5 | 11.9 | 12.0 | 235 | 263 |
| 3х4 | 10.8 | 12.0 | 233 | 270 | 5х4 | 12.8 | 14.4 | 344 | 394 |
| 3х6 | 11.8 | 13.1 | 310 | 350 | 5х6 | 14.1 | 15.7 | 463 | 519 |
| 3х10 | 14.4 | 14.9 | 480 | 496 | 5х10 | 17.4 | 17.9 | 720 | 756 |
| 3х16 | 16.5 | 17.4 | 681 | 721 | 5х16 | 20.9 | 21.4 | 1078 | 1103 |
| 3х25 | 20.4 | 20.9 | 1167 | 1193 | 5х25 | 25.3 | 25.8 | 1695 | 1735 |
| 3х35 | 22.6 | 23.1 | 1519 | 1548 | 5х35 | 27.9 | 28.4 | 2153 | 2204 |
| 3х50 | 26.4 | 26.8 | 1991 | 2046 | 5х50 | 32.2 | 32.7 | 2900 | 2962 |
| 3х70 | 28.3 | — | 2354 | 5х70 | 36.5 | — | 3858 | ||
| 3х95 | 31.6 | — | 3131 | 5х95 | 39.3 | — | 5101 | ||
| 3х120 | 34.6 | — | 3864 | 5х120 | 43.9 | — | 6304 | ||
| 3х150 | 38.0 | — | 4774 | 5х150 | 47.7 | — | 7815 | ||
| 3х185 | 41.5 | — | 5850 | 5х185 | 53.3 | — | 9569 | ||
| 3х240 | 47.0 | — | 7596 | 5х240 | 59.0 | — | 12406 |
Где используется кабель ВВГнг-LS?
Кабель медный ВВГнг-LS — это силовой кабель на напряжение 0.66, 1 или 6 кВ, прекрасно подходящий для прокладки в пожароопасных условиях. Маркировка этого изделия отражает его специализацию: индекс нг означает «не распространяющий горение», а LS – «бездымный» (от английского Low Smoke). Высокая огнестойкость данного кабеля достигается благодаря тому, что его изоляция и внутренняя оболочка выполняются из специального негорючего ПВХ-пластиката, не распространяющего горение. Его рекомендуется прокладывать в следующих условиях:
- в распределительных и осветительных устройствах;
- по кабельным эстакадам;
- в промышленных и жилых помещениях (особенно в деревянных домах);
- в туннелях, каналах и коллекторах.
А вот в траншеях кабель медный ВВГнг-LS, в отличие от других представителей группы силовых кабелей, прокладывать не стоит — он не обладает защитным покровом, поэтому в случае движения грунтовых масс скорее всего будет поврежден. Исключение допускается только для тех ситуаций, когда угроза механического повреждения линии исключена, а сам грунт имеет низкую коррозионную активность.
Одно из главных достоинств кабеля медного ВВГнг-LS заключается в том, что он не поддерживает горения даже при групповой прокладке
Эта, казалось деталь имеет большую важность: обладающее таким свойством изделие не станет источником и проводником возгорания, что облегчит пожаротушение. Именно поэтому рассматриваемую марку столь часто выбирают для организации электропроводки в больницах, школах, детских садах, торговых комплексах, кинотеатрах — словом, везде, где к проводке предъявляются повышенные требования по пожарной безопасности
Кроме того, допускается использовать кабель медный ВВГнг-LS во взрывоопасных зонах (хотя для этого все-таки больше подходят бронированные изделия).
При монтаже данного изделия в виде электропроводки рекомендуется укладывать его в защитную гофру или металлический рукав, чтобы защитить от возможных повреждений. Кабель медный ВВГнг-LS сохраняет все свои технические характеристики в диапазоне температур от -50°С до +50°С. Его установка при температуре воздуха ниже -15°С требует обязательного предварительного подогрева.
Особенности конструкции кабеля ВВГнг-LS
Одно из самых востребованных на сегодня решений в сегменте проводов пониженной пожароопасности — это кабель медный силовой ВВГнг-LS. Он обладает хорошими эксплуатационными характеристиками, не распространяет горение даже при групповой прокладке и не выделяет дым в больших объемах, если все же загорится. Своей негорючестью данный кабель обязан специальным ПВХ-композициям, из которых изготовлены его изоляция и внутренняя оболочка. Остановимся на них подробнее.
ПВХ-пластикат для кабеля медного силового ВВГнг-LS является синтетическим и достаточно сложным материалом. В качестве основы для его создания используется поливинилхлоридная смола, полученная путем полимеризации хлористого винила. К
этой смоле примешиваются различные специальные компоненты: стабилизаторы, пластификаторы, наполнители и прочее. Они как раз и отвечают за технические, эксплуатационные и диэлектрические характеристики материала. В зависимости от конкретного соотношения этих добавок, получившаяся композиция попадает в одну из трех категорий по общепринятой классификации:
- изоляционные пластикаты (отличаются особо высокими диэлектрическими параметрами);
- шланговые (отличаются повышенной прочностью, используются для защиты кабеля от внешних механических воздействий);
- полупроводящие (по своим техническим характеристикам являются чем-то средним между двумя предыдущими категориями).
Стоит отметить, что поливинилхлорид сам по себе обладает отличной устойчивостью к кислотам, щелочам и горению. А специальные добавки делают его еще менее горючим. На выходе мы получаем надежное кабельное изделие, пригодное для эксплуатации в самых сложных с точки зрения пожарной безопасности условиях. Кабель медный силовой ВВГнг-LS активно используется на промышленных объектах и в деревянных строениях — там, где опасность пожара и объемы потенциального ущерба особенно велики, а также в местах большого скопления людей.
Виды кабелей
Выбор КБ во многом зависит от мощности потребляемой электроэнергии. Для электрических сетей различного назначения электротехническая промышленность выпускает следующие виды КБ:
- Силовые кабели;
- Кабели для передачи информации;
- Специализированные кабели.
Силовые кабели
К коммуникациям питающими различное электрооборудование, приборы освещения, как внутри зданий, так и снаружи относятся силовые кабели. Ими прокладывают магистральные линии электропередач под землёй и водой. Самые распространённые отечественные марки этой кабельной продукции – это ВВГ, АВВГ, КГ и ВББШ.
ВВГ
Аббревиатура означает, что кабель представляет собой изолированные винилом гибкие медные жилы, заключенные в общую ПВХ оболочку. Существует несколько модификаций ВВГ – это кабели для передачи электроэнергии напряжением до 1000 вольт. Они бывают с монолитными проводниками и многопроволочными жилами сечением от 1,5 до 240 мм2.
Плоские КБ характеризуются параллельным расположением жил в одной горизонтали. У некоторых кабелей пространство между внутренними и внешними оболочками заполнено резиновой стружкой.
Кабель ВВГ
АВВГ
По своему строению отличаются материалом жил, которые изготавливают из алюминия. Это продукция состоит из монолитных алюминиевых проводников сечением от 2,5 до 50 мм2.
КБ АВВГ
КГ
Кабели гибкие могут содержать в себе от одной до шести многопроволочных жил. КБ рассчитаны на напряжение переменного тока до 660 вольт. Внутренняя и внешняя изоляция выполнена из резины. Температурный диапазон эксплуатации находится в пределах от -600С до +500С.
ВББШ
КБ этой марки содержит от одной до нескольких многопроволочных жил сечением от 1,5 до 240 мм2. Основным отличием от остальной кабельной продукции является наличие под внешней оболочкой брони из металлических лент, намотанных внахлёст.
Кабели для передачи информации
К такой продукции относят коаксиальные антенные кабели, компьютерные витые пары и телефонные провода:
- КБ для антенн состоят из монолитного провода или многопроволочной жилы толщиной около 1 мм. Внутренняя изоляция жилы из плотного полиэтилена, в свою очередь, заключена в металлическую оплётку экрана. Внешнее покрытие представляет собой полимерный кембрик.
- Компьютерная витая пара, в отличие от всех кабелей с симметричными параллельными проводниками, представляет собой четыре пары изолированных проводов, перевитых между собой попарно.
- Телефонные кабели постепенно уходят в прошлое, уступая место сетям мобильной связи. До сих пор ими оснащают соединения телефонных подстанций или внутридомовые звуковые коммуникации.
Специализированные кабели
Кабельная продукция такого типа применяется в качестве нагревательных элементов, проводки в помещениях и камерах с высокой температурой для осуществления особых технологических процессов. Специальные кабели применяются для питания насосов в артезианских скважинах.
Дополнительная информация. Существуют, так называемые, светодиодные кабели. В прозрачные полимерные трубки помещены светодиоды, которые излучают свет различной интенсивности и разного цвета. Такую продукцию следует отнести, скорее всего, к приборам освещения.
Интернет журнал о выборе лучших товаров и услуг
Обновлено: 15.08.2019 11:52:45
Эксперт: Залман Ривлин
Силовой кабель ВВГнг (винил-винил «голый» негорючий) предназначен для передачи постоянного тока с напряжением до 1000 В или переменного с напряжением от 660 В до 1000 В. Состоит из нескольких медных жил с виниловой изоляцией и виниловой оболочкой (кембриком), лишён брони.
Применяется эта кабельная продукция для распределения электроэнергии в стационарных установках. При этом он существует в двух вариантах – ВВГнг и ВВГнг-ls. Различаются они не только степенью устойчивости к воздействию пламени, но и некоторыми особенностями работы.
Эти виды рекомендуются к использованию в помещениях и местах, где есть высокий риск возгорания. Для прокладывания обычных токоведущих трасс в негорючих материалах их применение может быть излишним, хотя всё зависит от характеристик и особенностей места размещения.
Характеристики силового кабеля ВВГнг
Силовой кабель ВВГнг используется в следующих случаях:
Прокладывание кабельных трасс на хозяйственных территориях. В жилых он допустим к применению, однако распространён не так широко;
Размещение в соответствующих лотках;
Прокладывание токоведущих трасс снаружи строений, но не под открытым небом.
Благодаря негорючим свойствам оболочка-кембрик может воспламениться под действием открытого огня, но при этом не даст пламени распространиться дальше по трассе
Важно! При воспламенении оплётка проводов серии ВВГнг выделяет довольно большое количество дыма и едких газов – и именно поэтому не рекомендуется использовать его в жилых помещениях
Выпускается в основном в двух вариантах – четырёхжильный и пятижильный. В первом случае его сечение составляет 90 мм2, во втором – 120 мм2. Решения с иным числом жил также существуют, но не слишком широко распространены.
Допускается монтаж при температуре от –15 градусов по шкале Цельсия. При формировании пучковой прокладки в условиях экстремальных температур необходимо каждые 100-150 метров размещать специальное нагревающее токоведущую линию оборудование.
Характеристики силового кабеля ВВГнг-LS
Силовой кабель с низким дымовыделением ВВГнг-LS («LS» расшифровывается как low smoke) используется для прокладки трасс в жилых помещениях. В отличие от предшественника, при возгорании его кембрик выделяет крайне мало дыма и едких газов. Именно этим и обусловлена сфера применения данного кабеля.
Для пониженного дымовыделения под оболочкой-кембриком находится дополнительный слой из мелонаполненной резины. Впрочем, варианты с виниловой заливкой также присутствуют. В обоих случаях кембрик выполняется из специальных полимеров, которые отличаются от таковых в предшественнике.
Также различие заключается и в сечении. Четырёхжильный ВВГнг-LS имеет сечение 70мм2, а пятижильный – 185 мм2. Существуют одножильные, двухжильные и трёхжильные конфигурации, но они распространены не слишком широко. Во всех случаях токоведущая жила – однопроволочная.
Кроме того, монтаж ВВГнг-LS допускается при температуре от –25 градусов по шкале Цельсия. Но, так же, как и у предшественника, при прокладывании пучка в условиях мороза линию необходимо прогревать каждые 100-150 метров специальным оборудованием.
Стоит также отметить существование кабельной продукции ВВГ-FRLS. По сути, это то же самое, что и данный подвид, однако просто маркирован по-другому. FR в этой аббревиатуре расшифровывается как Fire Resistance, то есть «огнеустойчивый» — в принципе, то же самое, что и «негорючий».
Имеются также специальные исполнения – ХЛ, поддерживающий эксплуатацию при температурах от –60 градусов по Цельсию; и Т, который устойчив к вредоносному действию плесневых грибов.
Заключение
Вывод очевиден. ВВГнг допустимо использования для прокладывания силовых линий в хозяйственных и технических помещениях, а также за их пределами. ВВГнг-LS, в свою очередь, используется в жилых, офисных помещениях и зонах общего пользования.
Расшифровка и модификации
Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.
Разные виды одной под одним и тем же названием
Обычный ВВГ
Расшифровка основной аббревиатуры — ВВГ — несложна:
- отсутствие впереди буквы А говорит о том, что жилы медные;
- первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
- вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
- «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).
То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).
Виды круглых проводников
В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).
Негорючий ВВГнг
В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.
Есть еще несколько видов кабеля ВВГнг:
- ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
- ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
- ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
- ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).
Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.
Формы выпуска
В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).
Разные типы кабеля ВВГ
Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.
Разные типы жил в кабеле ВВГ
Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).
Правила наружных работ с кабельной продукцией
При укладке токопровода ВВГ в земле необходимо соблюдать строгие правила. Защита кабеля данного вида отсутствует. Использование бетонных коробов, кабельных каналов и труб предотвращает механические повреждения кабеля. Широко применяется в настоящее время сигнальная защита взамен красному кирпичу, используемому раньше. Выполнена защита в виде полимерных пластин, которые имеют отличные неразрушаемые характеристики.
В траншею насыпают песчаную подушку. На нее укладывают кабель, поверх которого насыпают и утрамбовывают землю. Толщина слоя песка должна быть не менее 20 сантиметров. После того как выполнена подсыпка кабеля, укладывают защитные пластины, которые также засыпают песком. Поверх песка укладывается сигнальная лента, предупреждающая о наличии проложенного электрического кабеля.
Укладка бронированного кабеля – самое правильное решение при земляных работах. Стоимость его укладки выше стоимости кабеля ВВГ. Срок эксплуатации одинаков, но гарантия предохранения от повреждения у бронированного провода намного выше.
Ознакомившись с этой статьей, простой покупатель, не специалист, правильно подберет необходимый кабель. Исходя из того, что рынок сегодня предлагает множество видов и типов кабеля, без определенных знаний в данной области определиться с выбором бывает очень сложно. Если при покупке все еще остаются сомнения, лучше проконсультироваться с продавцом электропроводов
Это очень важно, ведь от качества проводки зависит безопасность всех жильцов помещения
Для построения электрических сетей внутри и снаружи зданий можно использовать применять кабель ВВГ – стандартного типа или любых других модификаций. Данное изделие идеально подходит для цепей переменного тока, напряжение которых не превышает 1000 В. Востребованность и распространенность ВВГ связаны с огромным разнообразием видов и возможностей его применения.
Изделие активно эксплуатируется при прокладке, замене или ремонте электрической проводки в жилых домах, квартирах и на рабочих предприятиях. Оно отвечает всем современным требованиям к электрической и пожарной безопасности, характеризуется невысокой стоимостью. Помимо кабеля, используемого в сетях переменного тока частотой 50 Гц, производятся специальные типы ВВГ, которые можно эксплуатировать при 100 Гц. Таким образом, провод может работать в сетях с одной или тремя фазами, расположенных внутри помещений или снаружи зданий. В последнем случае обязательна дополнительная защита в виде прочных труб, металлорукавов, кабель-каналов или лотков.
ВВГ не предназначен для прокладки под землей: из-за отсутствия брони уже спустя несколько месяцев изделие выйдет из строя. При сильном желании сделать это потребуется качественная гофрированная труба или монтаж кабельной канализации.
Область применения ВВГ
Кабели ВВГ широко применяются в стационарных установках для передачи и распределения электроэнергии с напряжением от 0,66 до 1,0 кВ, при частоте 50 герц. Данная продукция может использоваться в сухих и влажных помещениях, а также в условиях открытой окружающей среды.
В первую очередь, это обычные жилые помещения, а также промышленные здания, электростанции, специализированные кабельные эстакады, распределительные и осветительные устройства, туннели, каналы, коллекторы и другие аналогичные участки.
Кабели ВВГ, благодаря пожаробезопасной изоляции ПВХ, широко используются в помещениях с высокой вероятностью возгорания или взрыва. Повышение безопасности достигается использованием бронированного кабеля.
Силовой кабель NYM (НЮМ): описание, применение, характеристики
Провод ШВВП: технические характеристики, расшифровка, конструкция, применение
Расшифровка маркировки, области применения и монтаж кабеля ВВГ ПНГ (А)
Провод ПУГНП: расшифровка, технические характеристики, применение и монтаж
Провод ПВС – расшифровка, характеристики и область применения
Провод ПВ-3: технические характеристики, сечения, применение
Условия монтажа и эксплуатации кабеля силового ВВГ
Эксплуатация кабеля ВВГ при температуре окружающей среды от -50°С до +50°С. Рекомендуется для прокладки на открытом воздухе, в сухих и влажных производственных помещениях. Кабель ВВГ, имеющий заполнение между жилами, выполненное по ГОСТ, может прокладываться в земле при условии низкой коррозионной активности почвы и отсутствии значительных механических нагрузок. Может быть проложен без предварительного подогрева при температуре не ниже минус 15°С. Минимальный радиус изгиба при прокладке должен быть не менее 7,5 наружных диаметров кабеля. Не распространяет горение при одиночной прокладке. Срок службы кабеля ВВГ – 30 лет.
