Как построить гараж из сэндвич-панелей

Этапы и технология постройки своими руками

Чтобы качественно построить сооружение для хранения авто, придется ознакомиться с основными этапами, из которых состоит строительство.

Необходимые инструменты и материалы

Сначала следует разобраться с основными материалами и инструментами, которые пригодятся при выполнении строительных работ. Некоторые при работе с панелями пользуются болгаркой или электрическим лобзиком, однако делать этого не стоит. Такие инструменты повреждают поверхность защитного покрытия.

Для создания гаражного фундамента придется заранее приготовить:

• рулетку;
• песок;
• емкости для приготовления цементного раствора;
• проволоку;
• лопаты;
• арматуру.

При постройке каркаса используют:

• саморезы;
• шуруповерт;
• сверла с дрелью.

Заливка фундамента

Основой любой постройки является фундамент, на который будет устанавливаться каркас. Перед созданием основания делается разметка участка, во время которой устанавливают промежуточные колья и протягивают разметочную веревку.

Монтаж каркаса

После укладки фундамента из вертикальных стоек создается каркас конструкции. Выделяют два основных метода установки каркасных опор:

• частичное углубление в землю;
• крепление к фундаменту при помощи анкеров.

Многие предпочитают изготавливать каркасный костяк первым методом. Для этого все стойки придется на треть углубить в грунт, чтобы металлический гараж из панелей был надежнее.

Установка стен

Прежде чем установить панельные листы на каркас, на панелях делают крепежные отверстия, в которые будут вставляться саморезы. Устанавливая стены, внимательно следят за тем, чтобы они ровно легли. Для этого к их поверхности прикладывают нивелир или уровень пузырькового типа.

Щели между панелями полностью покрывают силиконом для дополнительной герметизации.

Перекрытие крыши

При перекрытии крыши рекомендуется придерживаться определенных правил, которые помогут выполнить работу. Крепление горизонтальных листов начинают с крайнего угла каркаса. При этом панели размещают таким образом, чтобы их паз располагался снизу. Это способствует стеканию дождевой воды с крыши гаража.

Ворота

Перед установкой ворот придется сделать металлическую раму, на которой они будут закреплены. Для ее крепления к гаражной стене можно воспользоваться арматурными прутьями, которые привариваются к раме и вставляются в сэндвич-панели.

Поэтапное руководство по строительству гаража

Приступаем к самостоятельному строительству гаража из шлакоблока.

Первый этап – фундамент

Схема устройства мелкозаглубленного фундамента

Начинаем с обустройства фундамента. Строение из шлакоблока будет иметь сравнительно небольшой вес. Мелкозаглубленного ленточного основания вполне хватит.

Роем траншею в соответствии с разметкой. В идеале глубина конструкции должна превышать уровень промерзания почвы. Чаще всего заглубляются на 60-80, а иногда и на 100 см. На этом же этапе подготавливаем углубления для погреба и смотровой ямы, если их наличие предусмотрено проектом.

Уровень промерзания почвы

Прикрепляем к стенкам ямы полиэтиленовую пленку либо рубероид для гидроизоляции.

Засыпаем дно траншеи 20-30-сантиметровым слоем смеси щебенки и гравия с тщательной последующей утрамбовкой.

Устанавливаем опалубку с расчетом, чтобы высота готовой бетонной конструкции примерно на 100 мм превышала уровень грунта.

Даем бетонной смеси застыть. По регламенту бетон набирает прочность в течение 28 суток. Поверх застывшей ленты укладываем рубероид в два слоя для гидроизоляции.

Траншея для фундамента под гаражОпалубка с армированиемЗаливкаЛенточный фундамент под гараж

Второй этап – стены

Схема укладки шлакоблоков

Высоту и длину стен определяйте индивидуально. Кладка блоков выполняется подобно кирпичу. Наиболее популярные способы следующие:

• в половину камня;
• в камень;
• в полтора камня;
• в два камня.

Толщина кладки напрямую влияет на устойчивость готовых стен к ветровым нагрузкам, температурным перепадам и пр.

Последовательность кладки шлакоблоков

Наиболее часто, как отмечалось, строители используют «кирпичный» способ кладки, при котором следующий укладываемый ряд перекрывает швы нижележащего. Сначала выкладываем углы, затем протягиваем между ними веревки для ровности кладки и продолжаем работу.

В процессе обустройства стен придерживаемся следующих важных правил:

укладываем блоки с перевязкой швов; если стены строятся без дальнейшего утепления и иной облицовки, тщательно контролируем качество швов на каждом этапе. Рекомендуется делать расшивку; вымеряем каждый блок строительным уровнем

Особое внимание уделяем стартовому ряду; прежде чем выкладывать блоки со стороны ворот, устанавливаем хотя бы их раму для лучшего ориентирования. Делаем это с проверкой по уровню и временно фиксируем конструкцию распорками; соблюдаем уклон к передней части не менее 0,3 м

В верхней части стен оставляем гнезда для установки балок перекрытия. Рекомендованные размеры – 200х200х150 мм. Зазоры потом сможете заложить или задуть. Оптимальный шаг размещения гнезд – 100 см.

Балки располагаются на одинаковом расстоянии и на них укладываются элементы заполнения, которые выполняют ограждающую функциюПерекрытияПерекрытия и обрешеткаСхема вентиляции гаражаМонтаж вентиляции

Третий этап – крыша

Основание крыши делаем из двутавровых балок – это самый оптимальный вариант. Длину элементов подбираем так, чтобы она на 250 мм превышала ширину постройки.

Схема крыши гаражаКрыша гаража

Балки кладем поперек с шагом порядка 1 м. Крепим балки подходящим способом, к примеру, с помощью анкеров.

После этого зашиваем основание брусьями толщиной 4 см. Укладываем брус максимально плотно. Поверх брусьев кладем рубероид, на него утеплитель (минвату, шлак либо керамзит), заливаем 2 см стяжки и завершаем «пирог» акваизолом, рубемастом либо другим подходящим материалом. При желании можете выбрать другое финишное покрытие на свое усмотрение.

Укладка рубероида на обрешеткуУкладка утеплителяУкладка арматурыБетонирование перекрытияБетонирование перекрытияНастил бикроста производится при помощи горелкиГидроизоляция плоской крыши

Четвертый этап – пол

Пол делаем на уровне с цоколем. Стандартно заливается стяжка толщиной не менее 100 мм. Предварительно очищаем поверхность от мусора, выравниваем ее и по необходимости засыпаем дно песком либо мелким гравием.

Схема пола в гаражеЗаливка полов в гаражеКак сделать бетонный пол в гаражеКак сделать бетонный пол в гаражеКак залить пол в гараже своими рукамиБетонный пол в гараже

Стяжку делаем из бетона марки М200. Материал льем непрерывно, медленно, в несколько слоев. Даем бетону схватиться и затираем поверхность.

Чтобы в гараж было удобно заезжать, обустраиваем пандус в передней части строения. Обязательно делаем 50-70-сантиметровую отмостку по всему периметру здания. Она обеспечит своевременное отведение воды от основания.

Вариант изготовления пола в гараже из бетона и блоковВыкладываем бетонные плиты, а пространство между ними заполняем бетоном и бутовым камнемВыкладываем бетонные плиты, а пространство между ними заполняем бетоном и бутовым камнем

Разновидности гаражей из сэндвич-панелей

Выделяют четыре разновидности гаражных помещений, которые изготавливают из сэндвич-панелей. Рекомендуется заранее ознакомиться с их особенностями, чтобы выбрать наиболее подходящий тип постройки.

Кассетные

В последние несколько лет популярностью пользуются гаражи, изготовленные из кассетного типа панелей. К их главным достоинствам относятся:

• низкая стоимость, которая позволяет сэкономить деньги на постройке гаражного помещения;
• высокая плотность сооружения;
• легкость монтажа, благодаря которой человек сможет самостоятельно построить гараж;
• надежность конструкции.

Также стены зданий из кассетных листов устойчивы к механическим повреждениям и неблагоприятным атмосферным явлениям в виде града, снега или дождя.

Модульные

Люди строят гаражи модульного типа, чтобы побыстрее обзавестись помещением для хранения транспортного средства. Отличительной особенностью модульной постройки зданий является то, что при строительстве используются модули, изготовленные на специальных заводах. Человеку достаточно просто соединить их между собой, чтобы соорудить каркас для гаража.

К недостаткам модульных гаражей относят:

• Недолговечность. Срок службы таких построек в разы меньше, чем у помещений из кирпича.
• Плохая теплоизоляция. Модульные постройки нуждаются в дополнительном утеплении.

Каркасные

Каркасные сооружения пользуются популярностью из-за своей упрощенной конструкции, которая позволяет сэкономить время и финансовые средства на строительстве гаража.

Строители предпочитают делать каркасные гаражи, так как они имеют следующие достоинства:

• высокая прочность;
• простота строительства;
• возможность сделать все самостоятельно.

Главным минусом каркасных построек считают их воспламеняемость. Чтобы защитить сооружение от пожаров, придется обработать его антисептическими составами.

Разборные

Сборный гараж считается наиболее простым сооружением, которое можно построить для хранения авто. К плюсам сооружений такого типа относят:

• Легкость возведения. Построить быстровозводимый гараж сможет даже человек, который ранее никогда не занимался строительством.
• Скорость создания постройки. Чтобы полностью соорудить сборный гараж, понадобится 2-3 дня.

Монтаж дома

Для строительства дома по каркасно-панельной технологии недостаточно одного фото, вам понадобится проект, разработанный в соответствующей организации. Процесс возведения фундамента мы намерено упустим, отметим только, что для такого дома понадобится мелкозаглублённое ленточное основание, столбчатая или свайно-винтовая конструкция, можно использовать и незаглублённый плитный фундамент.

Намного важнее знать, как выполняется монтаж стеновых сэндвич панелей. Для этого вам стоит придерживаться следующей последовательности действий:

1. Сначала производится укладка обвязочного бруса. Для этого используем изделие сечением 25х15 см. Брус монтируется на ленточное основание или ростверк в центральной его части. Горизонтальность элемента тщательно контролируется.
2. В углах брус соединяется «в лапу» или «в полдерева». Соединение дополнительно фиксируется деревянным нагелем. Установка нагеля выполняется в просверленные отверстия диаметром 2 см и длиной 10-15 см.
3. Брус фиксируется к основанию на анкерах. Шаг крепежей – 1,5-2 м, а в углах используем по два крепёжных элемента. Для этих целей берём анкеры длиной 35 см и диаметром 1-1,2 см. Головки анкеров утапливаем в обвязочный брус.

Пол из СИП панелей

Подготавливаем брусья для лаг. Эти же брусья будут выступать балками-шипами, которые будут вставляться между панелями. Балка должна быть такой длины, чтобы она укладывалась в паз на обвязочном брусе и прочно опиралась на конструкцию основания. Для панелей толщиной 174 мм берём балки размером 15х5 см, а для изделий толщиной 224 мм подойдут балки сечением 20х5 см. Далее панели подрезаем до необходимой длины. Для выемки утеплителя используем терморезак.

Дальше монтаж ведём в такой последовательности:

1. Сборку начинаем вести с углового элемента. Дальше сращиваем все панели по длинной стороне вряд.
2. В паз панели задуваем монтажную пену и вставляем балку. Изделия плотно прижимаем на несколько секунд. Выполняем дополнительную фиксацию при помощи оцинкованных саморезов (шаг установки 15 см) или шурупов по дереву.
3. После этого со стороны балки прикрепляем вторую панель. Перед этим паз панели также стоит запенить. Элемент надеваем на балку и плотно прижимаем.
4. Собрав таким образом весь пол, закрываем досками толщиной 2,5 см пазы по периметру пола. В этом случае также используем монтажную пену для предварительного заполнения паза.
5. Затем собранную конструкцию при помощи строительной техники или рычажного механизма укладываем на обвязочный брус и основание. При этом лаги должны точно попасть в места вырубки, которые выполнены под них в обвязочном брусе. Лаги в месте опирания на фундамент крепим к нему при помощи анкеров и стальных уголков.

Монтаж стен

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним

Сначала нужно уложить направляющую доску (лежень). Ширина доски зависит от толщины панели. Доску укладываем на обвязочный брус и крепим саморезами с шагом 35-40 см. Монтаж панелей начинаем вести с угла

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним. Для этого заполняем пеной нижний паз элемента и ставим его на лежень, фиксируем саморезами с шагом 15 см

Две соседние панели плотно соединяем друг с другом. Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами

Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами. Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

В доме из сэндвич-панелей можно выполнить стандартную стропильную крышу.

https://youtube.com/watch?v=fpb34x1duAs

Технология сборки

Начинают  монтаж стеновых панелей от правого или левого угла предполагаемой стены, прокладывая между ними и каркасом уплотнительную ленту. Установка каждого последующего ряда также выполняется от ближайшего угла. После закрепления очередного элемента с помощью  специальных приспособлений выверяют его положение относительно горизонтали и вертикали, и убеждаются в сохранении его  конфигурации.

Соединение панелей между собой должно быть плотным, чтобы исключить потери тепла и проникновение влаги. Для этого используют силиконовые герметики, которые в условиях тяжелого климата размещают с обеих сторон материала.

Кровельные сэндвич-панели начинают закреплять по направлению от угла по длине кровли. Нижний стыковой паз также заполняется герметиком. Во время монтажа кровельных панелей перемещаться непосредственно по ним нежелательно, так как можно их повредить. Чтобы этого избежать, на них предварительно укладывают настил из бруса, который опирается на несущие рамы.

Собираясь  строить гараж из сэндвич-панелей, цена которого будет намного ниже  традиционного сооружения, нужно  предусмотреть оснащение  кровли эффективной водосточной системой для своевременного удаления влаги.

Бытовки из сэндвич-панелей – пара часов и готово

Сейчас в строительных магазинах продаются разнообразные комплекты, состоящие из сэндвичных элементов. Они предназначены для возведения бытовок – стационарных либо мобильных построек, которые можно использовать на дачах, на строительных и других временных объектах. Такие легкие конструкции идеальны для размещения людей или хранения каких-либо инструментов и материалов.

Любая бытовка подобного типа состоит из металлического каркаса и разных по конфигурации сэндвич-панелей. Она устанавливается на простейший ленточный фундамент. Допускается размещать бытовки и на ровной земляной площадке. Сборка таких конструкций – элементарная. К комплекту прилагается чертеж и набор крепежей с профилями. Вам нужно внимательно изучить эскиз и при помощи простых инструментов возвести бытовку.

Схематично сборка конструкции выглядит следующим образом:

• Собираете каркас сооружения по чертежу.
• Возводите каркас крыши (на эту часть бытовки в комплектах предусмотрены большие по ширине профили).
• Тщательно проверяете все участки крепления панелей и стоек.
• Прикрепляете сэндвич-панели к собранному «скелету» посредством саморезов или иных метизов, рекомендованных производителем сборной конструкции.
• Утепляете участки стыков сэндвичных изделий хорошим изоляционным материалом, а сверху дополнительно наносите монтажную пену.
• Углы конструкции перекрываете накладками (обычно они идут в комплекте) и герметизируете.
• Монтируете сборные двери и окна в бытовку.

Все. Вы построили удобную и теплую бытовку!

(Visited 764 times, 1 visits today)

Выбор места в гараже для верстака

Гаражи преимущественно прямоугольные, поэтому при выборе рабочей станции следует учитывать некоторые особенности использования будущей рабочей станции:

1. Если ширина гаража достаточна, оптимальным местом для верстака является одна из длинных стен здания, так как она позволяет разместить стол на желаемой длине и трехсторонний подход к верстаку, что очень практично, особенно при работе с двумя людьми в одно и то же время;
2. Когда верстак установлен в конце гаража, все держатели тисков и другие приспособления можно разместить на передней части стола, разместив зажимные отверстия и другие инструменты на передней продольной стороне стола;
3. Другой возможностью является размещение верстака на длинной стене с упором в передней стене, чтобы доступ к столу мог быть использован с обеих сторон.

Совет: Если вы усиливаете вертикальные опоры поперечинами со стороны стены верстака, вы можете легко разместить различные инструменты на крючках или других типах держателей, которые всегда видны.

Гараж для авто, его виды и какой гараж лучше выбрать?

Гараж представляет собой помещение, служащее одновременно местом стоянки автомобиля, мастерской, хранилищем для различных вещей, охотничьих или рыболовных принадлежностей и т.д. Такие обширные функции гаража выдвигают повышенные требования к его размерам.

Если гараж строится в кооперативе, то возможности изменить размер отведенного участка практически не имеется. Другое дело гараж, построенный на участке возле частного дома.

В этом случае можно выбирать один из наиболее распространенных вариантов:

• Совмещенный, или встроенный в дом. Такой вариант считается наиболее привлекательным, но имеются и некоторые неудобства — выхлопные газы от работающего двигателя неминуемо попадают в дом, что не понравится никому. Это вынуждает помимо гаража сооружать еще и навес, под которым автомобиль можно прогреть, отремонтировать или просто оставить для стоянки. Тем не менее, удобство пользования и близость расположения такого гаража самые высокие.
• Отдельно установленный. Такой способ расположения гаража имеет и преимущества, и недостатки. К плюсам можно отнести отсутствие запахов, звуков от работающего двигателя, сварки или прочих технологических проявлений. Недостатком является необходимость отведения некоторой площади под гараж и дорогу, ведущую к нему, что для небольшого участка может быть непреодолимым препятствием.

Кроме того, стали модными двухэтажные гаражи. Это не двухуровневые, т.е. имеющие дополнительный уровень, погруженный в грунт. Это именно двухэтажные постройки со складом, комнатой отдыха или даже жильем на втором этаже.

В качестве строительного материала применяются:

• Кирпич.
• Шлако- или гипсоблоки.
• Металлические листы, профнастил.
• Бетонные плиты.
• Деревянные (каркасные) постройки.

Выбор материала обусловлен, прежде всего, его наличием. Кроме того, определяющими обстоятельствами могут стать цена или доступность материала, прочность, пожароопасность и т.д. Все эти критерии вполне обоснованы, но каждый из вариантов имеет некоторые ограничения.

В частности, чем прочнее материал, тем большая необходимость возникает в прочном фундаменте. Легкие стены не требуют мощного основания, но сами по себе они не могут обеспечить должную защиту от непогоды, низких температур или визита злоумышленников.

Тем не менее, существует компромиссный вариант, позволяющий построить достаточно легкую, но вполне прочную и надежную постройку — сэндвич-панели.

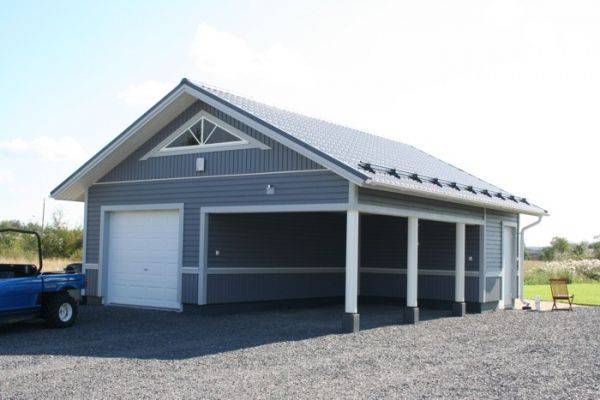

Фото гаража:

Материалы для строительства

Сегодня гаражи возводят из следующих материалов:

• кирпича;
• бетонных камней;
• керамических камней;
• бетонов;
• стеновых панелей.

Кирпич является одним из самых популярных стройматериалов. Многие отдают предпочтение облегченным блокам. Сегодня также востребованы каркасные конструкции.

У кирпичного сооружения большой вес, и на первом этапе сооружается ленточный фундамент. Его глубина варьируется в пределах: 0,6 – 1,2 м, при этом ширина ленты равняется 0,4 м. Чтобы сделать фундамент более прочным, используют дополнительно бутовый камень или арматуру.

Бетонная смесь полностью затвердеет через 3 недели. Ускорить процесс высыхания позволяет добавление различных присадок. Чтобы избежать появления трещин, фундамент время от времени смачивают и накрывают брезентом. Основание необходимо утеплить и гидроизолировать. Применяя сходную технологию, над поверхностью грунта делают цоколь.

Для кладки стен лучше выбирать толщину в полтора кирпича. Кубатура одной стены рассчитывается по следующей формуле: высота*ширина*толщина. Необходимо прибавить все плоскости. Далее полученное значение следует поделить на объем стандартного кирпича (0,00195 м3). В результате получается число блоков, необходимое для строительства.

ВАЖНО! Толщина шва для кладки из обычного кирпича должна быть не меньше 10 мм. Каждые 4 или 5 рядов стена усиливается стальными арматурными прутьями, которые закладываются в горизонтальные швы

Углы с выступами укрепляются с помощью вертикальной арматуры.

Гаражные ворота устанавливаются перед кладкой стен. Надежное крепление обеспечивает приваривание металлических стержней к раме. Правильность расположения ворот помогает проверить строительный уровень.

Крышей гаража обычно служит двускатная кровля. Она хорошо защищает от атмосферных осадков, а пространство под ней часто используют для хранения сена или стройматериалов.

Оптимальный гараж на 2 машины из строительных блоков – быстровозводимое сооружение. Строительный материал отличается легким весом. Один блок по объему равен шести кирпичам. Проект обойдется владельцу намного дешевле предыдущего: нет необходимости заливать основательный фундамент, для постройки подходит облегченный вариант.

Каркасный гараж на 2 машины — сооружение, способное защитить авто от непогоды и злоумышленников. К его преимуществам относятся следующие:

• использование экологичных природных материалов;
• простота возведения;
• скорость строительства;
• возможность выполнения работ в любой сезон.

Схема внизу подскажет Вам, как подобрать размеры гаража для 2 машин:

Если Вы правильно подберете размер гаража под две машины, то такое строительство не требует огромных капитальных вложений. Можно заказать индивидуальный проект в строительной компании. Тогда будет точно известно, какое количество стройматериалов понадобится приобрести и какие должны быть размеры двойного гаража.
