Как сделать ендову на крыше

Как делается ендова у крыши из профнастила?

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.

Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя.

Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.

Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.

Что это такое?

Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое – разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.

При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.

Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.

К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы – обязательная часть отделочной работы.

Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое – знает каждый, кто сталкивался с протеканием кровельной или стропильной системы.

В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным.

Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.

Сделать ендову на крыше из профнастила можно так:

• На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
• Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
• По линии разжелобка необходимо уложить уплотнитель;
• Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
• Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.

Разновидности разжелобков и их соединения

Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:

• Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
• Закрытая. Встречается на стыке двух крутых уклонов;
• Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба. В особенности характерны такие ошибки:

В особенности характерны такие ошибки:

• Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
• Фиксация желоба на стыке двух скатов гвоздями на профнастил;
• Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
• Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
• Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
• Плохая фиксация крепежных элементов.

Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.

Ендова, соединяющая конек и карниз

При монтаже подобной ендовы необходимо придерживаться следующих правил:

• перед началом монтажа следует убедиться в корректной установке гидроизоляции по длине ендовы и в отсутствии в ней механических повреждений;
• ендова должна быть усилена дополнительной обрешеткой, уложенной в интервалах основной обрешетки крыши;
• монтаж ендовых планок следует производить на уже уставленных капельниках;

планки ендовы следует начинать укладывать снизу вверх, размещая их внахлест до 30см. Нижнюю планку следует обрезать немного ниже кромки карниза, сделав по ней отбортовку, совпадающую с карнизной кромкой;

по длине отбортовок ендовых планок и у конька следует установить универсальный уплотнитель;

• соседствующие с ендовой металлочерепичные листы необходимо обрезать так, чтобы они не доходили до оси желоба на 10см;
• ендову и кровельные листы крепят одинаковыми саморезами. Саморезы должны вкручиваться в предусмотренные места и проходить через металлочерепичный лист и через планку ендовы, не доходя до ее оси на 25см. Если допустить отступ от предусмотренных мест вкручивания саморезов, то между металлочерепичным листом и корпусом ендовы планкой может остаться зазор, следствием чего станут неизбежные протечки.
• следует внимательно следить, чтобы саморезы не закручивались ближе 25см от оси желоба;
• все зарезки следует аккуратно выравнивать, используя резиновую киянку;
• декоративная накладка (обналичка) ендовы монтируется следующим образом: ее установку следует выполнять снизу вверх, создавая минимальное перекрытие в 10см;
• обналичку ендовы следует закрепить в верхних точках металлочерепичных листов, примыкающих к ендове.

Выполняя монтаж, следует знать, что установка уплотнителя между металлочерепичными листами и обналичкой ендовы недопустима.

Керамическая черепица на двускатной кровле

По сравнению с другими видами кровельного материала, монтажные кровельные работы по керамической черепице самые сложные, но не пугайтесь, все реально и дальше я покажу вам весь процесс пошагово. Цена у такой черепицы конечно выше, зато гарантия от 50 лет.

Иллюстрации Рекомендации

Инструмент: Ножовка по дереву; Полосогиб; Уровень; Отбивочный шнур; Молоток; Щипцы для загибания металла; Степлер; Пистолет для герметика; Ножницы обычные и по металлу; Нож; Угольник; Рулетка; Шуруповерт; Болгарка.

Расчет. Расчеты делаются, отталкиваясь от конфигурации конкретной модели керамической черепицы

Прилагаемая инструкция содержит все необходимые параметры.

Для жестких кровельных материалов важно чтобы крыша была правильных размеров, то есть, не перекошена, прямоугольная или квадратная. Такие плоскости проверяются по диагоналям, как проверить диагональ крыши, показано на схеме

На практике вам нужно просто забить гвоздики по углам и шнуром промерить диагонали, допустимая погрешность 20 мм.

Какая нужна обрешетка. Существует 2 вида обрешетки, сплошная и разреженная: Для обустройства сплошной обрешетки используются листы ОСП или толстая водостойкая фанера, но такой настил монтируется только для мягкого кровельного покрытия (битумная черепица на схеме слева); Для кровельных работ с жесткими материалами (керамика, листовой металл, шифер и т.д.) монтируется разреженная обрешетка.

Установка карнизной планки. Карнизная планка или капельник крепится саморезами к краю стропильных ног по всему периметру кровли.

Обрешетка под ендову. По обе стороны ендовы, если таковая имеется, набиваются бруски обрешетки. От нижнего края бруска до линии желоба должно быть 150–200 мм. Бруски подрезаются по карнизному свесу.

Монтаж пароизоляции. Ендовные доски обрешетки накрываются и оборачиваются пароизоляционной мембраной, рулон раскатывается сверху вниз по ендове, полотно фиксируется степлером.

После обустройства пароизоляции по ендове, раскатываем и крепим ее на кровле. Полосы укладываем снизу вверх, плюс на ендову и по боковому краю делаем нахлест порядка 30 см. К карнизной планке полотно крепится на двусторонний скотч. Все смежные плоскости, такие как конек или хребет вальмовой кровли также монтируются с нахлестом.

Набиваем контробрешетку. Для контробрешетки мы используем брусок 50х50 мм

Бруски набиваются по стропильным ногам. Между брусками контробрешетки и ендовными брусками обязательно оставляется зазор 50 мм. В районе конька контробрешетка подрезается под углом и плотно стыкуется.

На бруски контробрешетки крепится вспененный полиэтилен, он нужен для герметизации стыка между стропильной ногой и бруском.

Ставим сеткуТеперь над капельником прибивается нижняя доска основной обрешетки. По углам и в ендовах она запиливается и стыкуется всплошную;:

Примеряем водосток. Прежде чем прибить первую планку горизонтальной обрешетки, нужно приложить черепицу и посмотреть насколько она будет нависать над желобом водосточной системы, по инструкции это должна быть 1/3 от диаметра желоба.

Верхний брусок. Верхний брусок обрешетки крепится на расстоянии 30 мм от точки стыка брусков контробрешетки.

Промежуточные бруски. Между крайними брусками расположение планок рассчитывается так, чтобы черепица ложилась цельными рядами, без подрезов.

Фронтонный свесПо всей длине фронтонного свеса снизу крепится брус контробрешетки;.

Монтаж водосточной системы. Кронштейны крепятся на край карнизного свеса с шагом 70 см; Уклон должен быть 3 мм на 1 погонный метр; Сначала складываем все кронштейны вместе и размечаем; Дальше сгибаем кронштейны полосогибом; Крепим 2 крайних кронштейна; Натягиваем между ними шнур; По шнуру крепим промежуточные кронштейны;

Устанавливаем фартук. По краю свеса кровли монтируется фартук, по верхней кромке он крепится кляймерами.

Усиленная обрешетка. В районе ендовы набивается усиленная обрешетка.

Установка желобаПо ендове монтируется сточный гофрированный желоб, секции желоба укладывается внахлест на 100 мм и фиксируются саморезами;:

Аэрополоса. По краю фартука саморезами крепится так называемая аэрополоса. Аэрополоса монтируется на расстоянии 3–4 см от края фартука.

Укладка черепицыПервой примеряется и укладывается ряд фронтонной черепицы;.

Монтаж черепицы в ендовеПо ендове сегменты подрезаются и укладываются;.

Обустройство конькаКоньковая черепицы должна лежать на рядовой черепице, поэтому коньковый брус крепится на 1 см ниже свода коньковой черепицы;.

На видео в этой статье показан весь процесс монтажа наглядно.

Монтаж ендовы

Монтаж данного участка зависит от материала, подобранного для кровельного покрытия. Перед тем как определиться, как правильно сделать ендову на крыше, стоит предпочесть, чем она будет покрыта.

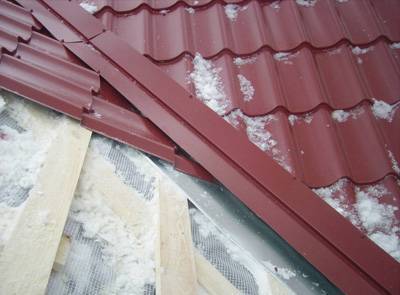

Металлическая черепица

Устройство ендовы металлочерепичные крыши предусматривает не только установку дополнительных реек обрешетки, но и укладку доборного элемента – стального листа покрытого толстым слоем цинка. Он красится в ключевой тон кровли и реализуется кусками в 2 м длиной. Желоб проходит по его сгибу, а на его краях находятся маленькие борты. Это ендова нижняя, защищающая уязвимый участок от попадания влаги. Устанавливается эта рейка снизу, ее край заводится за карниз крыши и обрезается на 20 мм ниже этого уровня. Из получившегося «хвостика» сформировывается бортик.

Следующий лист необходимо положить сверху первого с заходом в 20-30 см. Получившийся стык промазывается герметиком (разрешается также использование мастики на битумной основе). Дальше ложатся еще листы, чтобы весь участок ендовы крыши был защищен.

Ендовые листы из металлической черепицы фиксируются одним из 2-ух способов:

На закрепленную рейку следует прикрепить уплотняющую ленту на самоклеющуюся основу в 20 см от перегиба. Сверху устанавливается металлическая черепица. Ее необходимо обрезать, не доходя 60 мм до центра ендовы.

Когда закреплены все листы покрытия, процесс накладки ендовы считается законченным, впрочем некоторых хозяев не устраивает внешний вид данного участка, благодаря этому они прикрывают его декоративной накладкой. Это ендова верхняя, она не только оберегает стык, но и украшает кровлю.

Профилированный кровельный лист и асбестоцементный волнистый кровельный лист

Под покрытие кровли таких видов вдоль всего участка ендовы требуется кладка дополнительных досок обрешетки, на которые ложится гидроизоляционная полоса, закрепленная с мембранной. Стыки идут внахлест в 10-15 см, а соединяет их скотч двухсторонний.

Разрешается комбинирование уплотнительной ленты и герметика, который нужно положить с обеих сторон от перегиба кровли. Просвет, который выходит после того как провели монтажные работы кровли, заполнятся герметиком для устранения проникновения воды и снега.

Когда кровлю покроет профилированный кровельный лист, доступно несколько методов, как установить ендову:

1. Открытый вариант, когда рейка не покрывается. Не доходя до сгиба 60 мм, материал покрытия для кровли отрезается. Чтобы скрыть рейку и срезы, к каркасу фиксируется декоративный желоб.
2. Закрытый вариант, когда лист покрытия обрезается конкретно на линии стыка. Так как листы сочетаются плотно друг к другу, просвет между ними не появляется и не просит дополнительных компонентов декора.
3. Переплетенный вариант, когда листы материала, заходящие каждый на обратную сторону попеременно, перекрывают участок. Узлы ендовы из профнастила с переплетением смотрятся красиво, но выполняется трудно и доступен лишь в случае с мягким типом покрытия для кровли.

При использовании этого покрытия для кровли каркасная рама в участке ендовы кровли не непрерывная, так как зазор в 15 см есть между 2-мя соседними рейками (каждая по собственную сторону от стыка). Собственно сюда и ложатся разжелобки на кровле. Их монтаж выполняется в пару листов, которые ложатся по очереди, начинаясь снизу. Первый ложится в одном уровне с краем кровли и прибивается к каркасу. Второй лист закрывает первый внахлест на 15 см.

Когда покрыт желоб по всей длине, начинается монтаж кровельных листовых материалов. Материал обрезается с запасом в 5-6 см в 2 этапа: в первую очередь примерно, потом точно. Настеленные листы прикрепляют кровельными гвоздиками с крупной шляпкой, имеющей цвет кровли.

Из чего лучше делать ендову для кровли из металлочерепицы?

По опыту скажу, что многие клиенты при использовании в качестве кровельного материала металлочерепицу останавливают свой выбор при монтаже ендовы на обычной оцинкованной стали.

Понятно, что потребители не хотят нести лишние затраты и подбирать листы для ендовы в тон понравившейся металлочерепице, полагая, что обычная оцинковка станет вполне уместной. Ведь ее практически не видно на крыше под листами кровельного материала!

Еще несколько лет назад в основном все так и поступали. Но сегодня квалифицированные специалисты настоятельно рекомендуют конструировать ендову, вернее планки для нее, из стального оцинкованного листа, имеющего прочное полимерное покрытие.

Внимание

Все современные производители металлочерепицы, и я в том числе, советую использовать именно стальные оцинкованные листы с прочным полимерным покрытием!

Почему нужно выбирать листы с полимерным покрытием? Из практики известно, что обычное цинковое покрытие не отличается высокими прочностными характеристиками. Со временем оно смывается протекающей сезонной водой. Что касается оцинкованного листа, имеющего полимерное покрытие, он имеет более продолжительный эксплуатационный срок.

При использовании обычной оцинкованной стали для планки ендовы создается  участок самой слабой кровли. Ведь именно через это место протекает наибольшее количество воды, а именно водная коррозия опасна для простой оцинковки.

Еще один минус в использовании простой оцинковки в том, что ендова на крыше из металлочерепицы практически невидима.

О том, что ендова испортилась и протекла, человек узнает лишь после обнаружения течи крыши внутри здания.

Что касается замены листов ендовы, то такой процесс достаточно трудоемкий. Он предполагает практически полную разборку двух скатов. Несет данная процедура и немалые финансовые затраты, поскольку придется не только разбирать/собирать скаты, но и заменять листы ендовы, ремонтировать испорченную внутреннюю отделку.

Целесообразнее сразу покупать оцинкованные листы, покрытые полимерным защитным слоем!

Рекомендации по выбору материала для ендовы

1. Слабые места кровли необходимо усиливать, выбирать с этой целью сталь с достаточным цинковым слоем, которая прослужит не один год.
2. Листы для ендовы необходимо выбирать более прочные, нежели те, из которых состоит сама металлочерепица.
3. При использовании металлочерепицы с покрытием из полиэстера лучше выбирать листы для ендовы с покрытием из полиуретана.

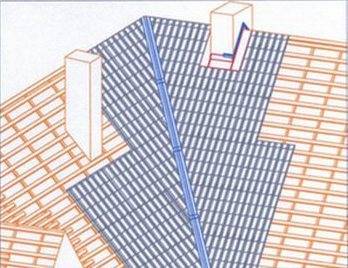

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Узкое место всего дома

В чем необходимость правильного устройства ендовы? Самым слабым местом любой конструкции остается место, где есть соединение.Именно здесь быстрее всего могут проявиться все негативные внешние воздействия на сооружение. Ендова, которая соединяет две, три, а, иногда, и больше частей крыши, и есть тем узким местом в конструкции любого сооружения, как в частном секторе строительства, так и коммерческих зданиях.

Что такое ендова и для чего она используется

Ендова является внутренним углом крыши, который образуется при стыковке двух скатов. Этот элемент также называют разжелобок. Основное назначение данной конструкции заключается в защите внутренних кровельных углов от попадания воды. Ендова нужна на стыках крыш с непростым геометрическим строением, а также на линии присоединения материала кровельного покрытия к вертикальному на мансарде в слуховых окнах.

Схема ендовы крыши:

Ендова является внутренним углом крыши Источник zen.yandex.tm

Размеры ендовы будут зависеть от того, насколько большой уклон у крыши – чем он меньше, тем более длинный и широкий нужен разжелобок. Также на данный элемент конструкции кровли влияют и погодные условия в местности строительства дома. Стандартная длина ендовы крыши 2 м, возможно изготовление конструкции в 3 м. Разжелобок большого размера, например 10 м, монтируется из нескольких планок, уложенных внахлест

При этом важно сохранить герметичность всех соединений

Разжелобок часто путают с коньком крыши. Но это разные элементы – конек монтируется на внешний угол, а ендова на внутренний.

Конек монтируется на внешний угол, а ендова на внутренний Источник besplatka.ua

У использования ендовы есть ряд преимуществ, поэтому она является необходимым элементом при монтаже кровли:

• организовывает стоки дождевых и талых вод на элементах крыши, что обеспечивает более длительную их сохранность;
• увеличивает безопасность при сильных снегопадах – осадки не задерживаются, опадая маленькими пластами;
• монтаж производится достаточно просто и быстро.

Крыша с ендовой предполагает стропильную систему, и сложности могут возникнуть с гидроизоляцией, поскольку это место в устройстве скатов кровли испытывает максимальные нагрузки. Для проведения успешного монтажа нужен точный чертеж. Особенно внимательно выполняются работы на стыке главного ската крыши и мезонина.

После того как завершено устройство стропил, производят укладку материала кровли, выводя его на внутренние углы. Используют два подкладочных слоя с нахлестом. Затем монтируется верхняя планка, придающая эстетичный вид конструкции. Стыки обрабатывают герметизирующей лентой.
