Электрический теплый плинтус: цена популярных моделей и преимущества использования

Электрический теплый плинтус

Электрические модели теплого плинтуса пользуются большей популярностью, нежели водяные. Это обуславливается более простым способом монтажа и тем, что электроэнергия является доступной даже на отдаленной местности. Принцип работы электрического теплого плинтуса аналогичен принципу действия системы «теплый пол». Рассмотрим подробнее конструкцию:

• Внутри короба можно увидеть две медные трубки трубки диаметром 13 мм и толщиной стенок 1,5 мм. Трубки плотно насажены на латунные ребра. В нижней трубке размещается низкотепературный сухой нагревательный элемент;
• Внутри верхней трубки расположен термостойкий электрический кабель с силиконовой изоляцией, который обеспечивает питание нагревателя;
• Медь является отличным проводником тепла. Лицевая панель плинтуса выполняется из алюминия, который также является хорошим проводником. Путем сочетания двух этих сплавов, стало возможным добиться максимальной теплоотдачи;
• Дополнительно система оснащена термостатом и температурным датчиком. Именно с помощью наличия термостата и стало возможным добиться существенной экономии. Производители предлагают самые разные по стоимости модели соответственно с разными возможностями. Есть термостаты позволяющие выставить желаемый температурный режим на несколько дней вперед. Модели попроще требуют постоянной ручной регулировки.

Нельзя однозначно утверждать, что одни модели лучше других. Выбор стоит основывать на ваших финансовых возможностях и на том, готовы ли вы постоянно регулировать датчик вручную. Терморегулятор связан с температурным датчиком, который и контролирует работу всей системы. Для достижения наиболее правильных показателей датчик стоит размещать на высоте 130-150 см от уровня пола. Когда температура в комнате достигнет заданной отметки, терморегулятор выключится. И включится вновь, когда температура упадет до нижней заданной температуры.

Длина одного модуля электрического теплого плинтуса может составлять от 0,7 до 2,5 м. Это дает возможность набрать обогревательный контур различной мощности в зависимости от размера комнаты. В среднем 1 погонный метр плинтуса выдает от 180 до 280 Вт тепла. Для того чтобы работа электрического плинтуса была безопасной, стоит использовать его лишь при наличии мощной, новой электропроводки. Производители утверждают, что можно включать плинтус просто в розетку. Но для надежности все же рекомендуют вывести отдельную линию, которая будет идти напрямую к счетчику и поставить на нее отдельный автомат.

Плюсы и минусы

Электрическая система обогрева устроенная по технологии «теплого плинтуса» имеет как большое количество очевидных преимуществ так некоторые компромиссные нюансы.

Плюсы:

1. В противовес обычному отоплению с помощью батарей радиаторов, новые системы обогрева работают по не конвекционной, то есть не создают резких воздушный потоков с разной температурой и сквозняками, а значит, не гоняют по помещению облако с микрочастицами пыли.
2. Технология обеспечивает исключительную равномерность обогрева, что исключает образование от сырости на отдельных стенах или их участках грибков и плесени.
3. Простота не только в эксплуатации, но и в монтаже, в отличие от тех, же теплых полов.
4. Такая система не теряет эффективности даже в помещениях с большими окнами и высокими потолками, ведь чем они выше, тем больше площадь стен по которым передается тепло окружающим предметам, а значит, помещение все равно прогреется равномерно.
5. Мгновенное влияние на микроклимат даже при небольших изменениях настроек, его сбалансированность, обеспечивающая оптимальное для здоровья количество кислорода и влажности воздуха.
6. Универсальность дизайна, позволяющая вписать такую систему в любой интерьер без дополнительного декорирования, которое впрочем, тоже возможно даже в виде покраски такого плинтуса.
7. Модульная конструкция позволяет легко заменять любые вышедшие из строя элементы без демонтажа всей системы.
8. Электрический плинтус дешевле при покупке и проще при монтаже, в отличие от своего жидкостного собрата.

Минусы:

1. Смонтировать такую систему не составит больших проблем даже непрофессионалу, но сделать это с наибольшей равномерностью теплоотдачи для обеспечения максимальной эффективности ее работы для новичка сложно. Поэтому рекомендуется доверять эту работу специалистам, которых у нас в стране пока мало.
2. Работа теплых плинтусов эффективна только при плотном прилегании их к стенам, что в свою очередь, может повредить их отделке из обоев или других материалов.
3. Так же как и с обычными радиаторами, не имеет смысла устанавливать такое оборудование, например за шкафом, стенкой или чем-то подобным, так как будет греться именно эта мебель, а не воздух в помещении.
4. Вопреки заявленной экономичности, наиболее мощные системы электроплинтусов имеют достаточно значительное потребление электроэнергии и довольно затраты в холодное время года при эксплуатации в форсированном режиме.
5. Несмотря на разнообразие декорирующих материалов для таких устройств, их применение, как правило, существенно снижает эффективность обогрева.

Типы греющих плинтусов

Конструктивно система плинтусного отопления состоит из нагревательного модуля, закрытого декоративной алюминиевой планкой. Нагревательный модуль — это две медные трубки, на которые надеты пластины из алюминия. Медь, как известно, отличается высокой теплоотдачей и высокой стойкостью к коррозии, но имеет высокую цену. Алюминий тоже неплохо передает тепло, а стоит намного дешевле. Такая комбинация медь+алюминий используется во многих отопительных приборах и доказала свою эффективность.

Читайте о медных и медно-алюминиевых радиаторах тут.

Это конструкция плинтусного отопления

Есть два способа нагрева теплопередающего модуля: при помощи теплоносителя (вода или антифриз) и электрического нагревательного элемента ТЭНа. По этому признаку они и различаются.

Электрический нагрев

В электрические плинтуса вставляют специальные низкотемпературные ТЭНы. Они нагреваются максимум до 60 oC. При этом мощности их более чем достаточно: один погонный метр выдает около 180-280 Вт. Электрические нагреватели вставляют в нижнюю трубку, а в верхнюю укладывают кабель в специальной оболочке. С его помощью подается напряжение на все участки ТЭНа. Длина одного от 70 см до 2,5 м, и из разной длины нагревателей набирается необходимая для обогрева помещения мощность.

Внутрь медной трубки вставляют специальный ТЭН. Так получается электрический теплый плинтус

Водяной теплый плинтус

При использовании воды или антифриза для переноса тепла, те же модули соединяются в единый отопительный контур. Есть только одно ограничение: для максимальной эффективности отопления длина одного контура не должна быть больше 12,5-15 м (разные длины у разных производителей).

При наличии не скольких контуров для устройства системы водяного теплого плинтуса удобно подключать коллектор (гребенку). Использовать можно самую обычную модель или с расходомерами — это на выбор. Греющие модули при водяном способе обогрева набираются исходя из требуемой мощности при конкретном тепловом напоре системы.

Расчет длины нагревательного элемента

Таблица зависимости мощности теплого плинтуса от дельты температур (теплового напора)

Например, при ΔT = 37,5 oC для компенсации теплопотерь помещения 1500 Вт, тепловая мощность (по данной таблице) равна 162 Вт. Значит, понадобится 1500/162 = 9,25 м нагревательного элемента.

Чем и как соединять

Набрав в общей сложности требуемую длину, распределяете ее по периметру помещения, объединяя в замкнутые контура. Между собой отрезки нагревателей соединяются несколькими способами:

• гибкими трубами из нержавейки с накидными гайками или под пресс;
• медными трубами и фитингами под пайку;
• медными или латунными резьбовыми фитингами.

Самый надежный способ соединения — медные трубы под пайку. Этот вариант пригоден и для систем централизованного отопления, так как такие соединения выдерживают до 30 Бар. Тяжелее всего реализуется сборка резьбовыми фитингами: размеры и расстояния между трубками и от стены маленькие, работать очень неудобно. Гибкие трубы нужно выбирать надежные: отопление и горячая вода требуют хорошего качества.

Соединяют нагревательные элементы греющих плинтусов при помощи шлангов, медных труб

Подводка от котла или гребенки пола должна быть выполнена совместимыми с медью материалами: полимерными (полиэтиленовыми и армированными полипропиленовыми), металлопластиковыми или медными трубами.

Особенности системы

Совместима система с котлами любого типа на любом топливе. Но есть одна особенность: для нормальной теплоотдачи требуется высокая скорость движения теплоносителя. С естественной она будет просто неэффективна

Потому важно правильно подобрать насос.

https://youtube.com/watch?v=oXe3HHR43oo

Самостоятельная установка

Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.

Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.

Набор инструментов

Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:

• Перфоратор для крепления плинтуса к несущим стенам;
• Отвертка;
• Дрель;
• Рулетка, линейка и карандаш;
• Соединительные провода;
• Уровень;
• Ножовка по металлу;
• Плоскогубцы;
• Коробка для внутренней розетки.

Подготовка к монтажу

В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.

Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².

Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.

В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.

Последовательность монтажа

После выполнения подготовительных работ начинается монтаж теплого плинтуса:

• В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
• После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
• Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
• Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
• Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
• Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
• Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
• На трубу монтируются латунные резьбы;
• На резьбы накручивается замыкающий контур;
• Все болтовые соединения дополнительно протягиваются;
• Электрический плинтус подключается к домашней сети как обычная розетка;
• После подключения необходимо проверить работу оборудование, выполнив пробный запуск;
• Облицовочная панель крепится на клипсы.

Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания. Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы

Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству

Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.

Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.

Устройство плинтусного конвектора

Электрический плинтусный обогреватель в качестве обогревающего элемента имеет ТЭН из специального сплава, устойчивого к высоким температурам и обеспечивающего долговечность. Трубка, в которую вставляется ТЭН, имеет большую длину.

Принцип работы плинтусного обогревателя тот же, что и у электрических теплых полов. В его конструкцию входят:

• Терморегулятор, обеспечивающий поддержание заданного режима температуры внутри квартиры. С его помощью можно задавать различные режимы в рамках заложенных в него функций.
• Термодатчики, устанавливаемые на стене на высоте человеческого роста для снятия значений имеющейся температуры и передачи их на терморегулятор.

Рейтинг лучших потолочных плинтусов на 2022 год

Бюджетный сегмент

3-ье место: «Плинтус потолочный полистирол С03/35 2000*32*32мм Солид»

Этот плинтус предназначается для закрытия швов между стеной и потолком. Конструкция произведена из надежного  полистирола. Она не подвержена усадке и несанкционированному расширению. Легкость монтажа предполагает эстетичное вкрапление в общий интерьерный стиль. Рекомендованная стоимость для розничных сетей составляет – 25 рублей за 1 плашку.

Плинтус потолочный полистирол С03/35 2000*32*32мм Солид
Достоинства:

• Бюджетная цена;
• Надежный материал;
• Возможность угодить любому интерьерному стилю.

Недостатки:

Не обнаружено.

2-ое место: «Плинтус потолочный Де-Багет 2000х35х35 мм (П 07 35/35)»

Данный образец российского производства сможет качественно обустроить любые углы, при том, что его обрезка не составит больших проблем, даже мастеру-профессионалу.  Полистироловая база благонадежно закрепиться, если будут применены соответствующие клеящие вещества. Особый вариант конструкции позволит закрепить и светодиодную ленту, и телекоммуникационную проводку. Рекомендованная стоимость для розничных магазинов – 45 рублей за  1 плашку.

Плинтус потолочный Де-Багет 2000х35х35 мм (П 07 35/35)
Достоинства:

• Неплохой материал производства;
• Возможность прокладки проводов;
• Бюджетная стоимость.

Недостатки:

Не обнаружено.

1-ое место: «Плинтус потолочный А 4020 200х5.4 см цвет жемчужный»

Эта модель экструдированного плинтуса от «МартинПласт» обладает оригинальным орнаментом, который может создать для помещения красивый модернистский вид. Вся конструкция характеризуется простотой монтажа, легко чистится, а ее покрытие краской не вызывает вопросов. Защитная краска возможна тоже. Данный декоративный элемент способен сформировать современный стиль, который станет очередным украшением комнаты.

Плинтус потолочный А 4020 200х5.4 см цвет жемчужный
Достоинства:

• Модернистский дизайн;
• Легкая фиксация;
• Адекватная стоимость.

Недостатки:

Не обнаружено.

Средний ценовой сегмент

3-ье место: «Де-багет П-08 50/80»

Данная модель полностью рекомендуется для натяжных потолков. Страна-производитель – Россия. Модель исполнена из высокопрочного полистирола и может осуществлять как рассеянную подсветку, так и направленный свет. Характеризуется легкостью монтажа, прокладка светодиодных лент также не вызывает вопросов. Рекомендованная стоимость для магазинных сетей – 122 рубля за плашку.

Де-багет П-08 50/80
Достоинства:

• Прочный полистирол;
• Вариация светового освещения;
• Нормальная цена.

Недостатки:

Не обнаружено.

2-ое место: «Де-багет Плинтус потолочный П 01 110/110»

Далеко не лучший вариант, основанный на пенополистироле. Однако, поставляется в продажу большими планками до 2-х метров.   В принципе, может быть подрезан на нужное основание простым канцелярским ножом. Прокладка светодиодных и неоновых труб – противопоказано, ибо их размещение подвергается сомнению, вследствие неизбежного  изгибания.  Рекомендованная стоимость для розничных сетей – 204 рубля.

Де-багет Плинтус потолочный П 01 110/110
Достоинства:

• Поставка большими планками;
• В большинстве случаев – необходима подрезка, что даст более точную установку;
• Средняя стоимость.

Недостатки:

Плохая основа.

1-ое место: «DECOMASTER D148AДМ (30*45*2000ММ)»

Такой молдинг выполнен из дюрополимера, который, наравне с декоративными задачами, способен четко разъединить стыки потолка и стена, при этом, сделав разъединение максимально гармоничным. В процессе оформления возможно достигнуть традиционного стиля, где потолочные элементы не будут играть комплексного решения. Таким образом, данный элемент оставляет прекрасные свойства в отношении прокладки световой ленты. Рекомендованная стоимость за одну плашку – 320 рублей.

DECOMASTER D148AДМ (30*45*2000ММ)
Достоинства:

• Легкое разграничение стыков;
• Функциональность;
• Инновационный материал изготовления

Недостатки:

Не обнаружено.

Принцип работы теплого плинтуса

По принципу работы электрический плинтус практически ничем не отличается от системы теплых полов, которые часто используются в частных домах. То есть помимо нагревательного элемента есть еще и терморегулятор, который отвечает за регулировку установленного температурного режима.

Схема подключения ТЭНов: синий — ноль, черный — фаза, желтый — земля.

За контроль температуры в свою очередь отвечают термодатчики, которые монтируют на стене (немного выше середины роста взрослого человека). Можно подключать такой плинтус к обычной розетке, однако, как утверждают специалисты, лучше использовать для этой цели отдельную кабельную ветку, проведя её от распределительного щитка и дополнительно установив на неё автомат.

Выбор термостатов, которые готов предложить покупателю современный рынок, более, чем велик. И здесь стоит ориентироваться как на функциональность прибора, так и на его стоимость. Конечно же, у самых многофункциональных и сложных устройств цена будет значительно выше, чем у простых моделей.

Наибольшей популярностью пользуются те модели, которые осуществляют все необходимые задачи автоматически, без участия человека. Многие автоматизированные системы такого типа позволяют не только выставлять желаемую температуру, но и заранее программировать режимы на несколько дней вперед.

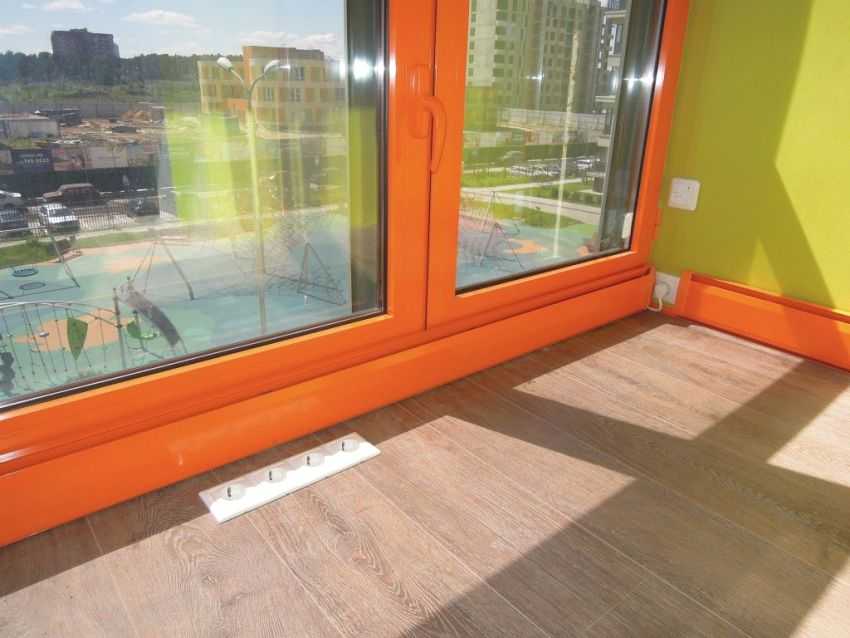

Теплый плинтус — идеальное решение для монтажа в комнате с панорамными окнами.

Правила монтажа

Само устройство электрический плинтус практически не имеет отличий от любых других отопительных систем и его монтаж отличается лишь некоторыми особенностями специфичными для данного способа обогрева.

Монтаж проводится несколькими этапами:

• Сначала следует установить специальную настенную рейку с креплениями под нагревательные элементы.
• Потом следует смонтировать и соединить части теплообменников в единый комплекс.
• После этого плинтус следует подсоединить к отопительной магистрали.
• Произвести проверку.
• Прикрыть устройство тёплого плинтуса специальной панелью.

Что касается правил проведения работ при установке отопления тёплый плинтус, то они заключаются в следующем:

• Нежелательно при эксплуатации плинтуса чтобы его закрывала мебель либо иные другие предметы, поскольку горячий воздух теряет свою эффективность. По сути обогрев будет происходить не помещения, а той самой мебели.
• Монтаж нагревательного комплекса необходимо осуществлять строго по уровню.
• Нельзя в единый отопительный комплекс устанавливать более 17 секций. В случае монтажа в большом помещении, каждый модуль подключается параллельно и автономно.
• Для того чтобы обезопаситься от скачков напряжения, вследствие чего система нагрева может пострадать, желательно установить дополнительно предохранители и стабилизатор напряжения.

Советы по эксплуатации

Включать плинтусный обогрев лучше всего в межсезонье или в период сильных холодов. Использовать любой его тип, как самостоятельный источник обогрева, допускается лишь в небольших помещениях при температуре за окном не ниже -15 градусов Цельсия. В противном случае эффекта от обогрева практически не будет, а расход электроэнергии будет колоссальный.

После периода межсезонья необходимо разобрать плинтусный обогреватель, осуществить его визуальный осмотр, а также при необходимости заменить испорченные детали.

И еще, в случае выявления любых неполадок в работе плинтусного обогревателя лучше всего вызвать специалиста, а не пытаться решить проблему самостоятельно.

В следующем видео представлен обзор плинтусного электрического обогревателя «Мегадор», позволяющий экономить электроэнергию за счет прогрева стены и уменьшения теплопотери.

https://youtube.com/watch?v=kl72-tt—bQ

Минусы

высокая стоимость — порядка 3000 руб. за метр отопительной системы с ее монтажом. Впрочем, эта цена объясняется недешевыми материалами, крайне необходимыми в плинтусном отоплении; монтаж системы производится только профессионалами, обладающими соответствующими сертификатами от производителей систем плинтусного отопления. Любительский подход к монтажу не позволит достичь необходимых теплофизических характеристик, существенно понизит срок эксплуатации; максимальная протяженность одного отопительного контура не должна превысить 15 погонных метров — одна из причин, по которым система в обязательном порядке оснащается распределительным коллектором. При большей протяженности контура эффективность отопления заметно снижается; не допускается монтаж разнообразных декоративных накладок на короб радиатора, поскольку они понижают теплоотдачу; условие о как можно более плотном прилегании плинтусных радиаторов к поверхности стены, что позволяет полностью использовать эффект Коанда, со временем приводит к короблению пленочной отделки стен; требуется держать отапливаемое плинтусными радиаторами помещение как можно более свободным, не загораживая поверхности плинтусов и стен корпусной мебелью, поскольку это воспрепятствует конвекции и инфракрасному излучению, искажая течение воздушного потока и поглощая ИК-тепло, излучаемое стенами.

Как видим, плинтусное отопление, это своеобразный гибрид радиаторного отопления и системы отопления “тёплый пол”. Вроде бы и маленькие радиаторы возле самого пола, замаскированные под плинтус, а вроде и своеобразная система “тёплого пола”, сделанная не в полу, а в нижней части стен. В любом случае, выгода для обладателя такой системы будет: это или освободившееся место, планируемое под радиаторы, или же меньшие затраты на обустройство и обслуживание, по сравнению с “тёплым полом”.

Система тёплых плинтусов

Идея такого альтернативного способа обогрева возникла ещё в начале прошлого века, но не нашла широкой реализации на практике. Из-за высоких затрат установку системы тёплого плинтуса могло себе позволить незначительное число владельцев домостроений. Современные технологии внесли свои корректировки в их устройство.

Теплоноситель в тёплых плинтусах может подогреваться до температуры 70 градусов Цельсия. Несмотря на это, оптимальным режимом обогрева считается поддержание на поверхности плинтусов температуры не выше 40 градусов. Делается это для того, чтобы не испортить декоративное покрытие плинтусов.

Принцип действия

Обогрев помещений с помощью тёплых плинтусов отличается от радиаторного отопления. Сильно разогретая поверхность элементов системы последнего транслирует своё тепло в окружающее пространство. Тёплые плинтуса отдают часть своего тепла стенам, превращая их в барьеры для холода.

Благодаря монтажу плинтуса по периметру помещений, обеспечивается их равномерный обогрев. Холодный воздух проникает через решётки плинтусов к ТЭНам, нагревается и медленно начинает подниматься вверх.

Виды тёплых плинтусов и их особенности

Существующие системы обогрева подразделяются на два основных вида:

Электрические

Водяные

Первые состоят из параллельно соединённых ТОЭНов, имеющих мощность 220 Вт. Регулировка их работы производится с помощью терморегуляторов. Они могут быть электронными или электромеханическими. Максимальная температура нагрева ТЭНов в системе отопления составляет 60С. Они монтируются внутри нижних медных труб. В верхние вставляется кабель, подающий напряжение на нагревательные элементы.

Водяные системы тёплых плинтусов оснащены распределительным коллектором. Он соединён с основной системой трубами из полиэтилена. В них производится нагрев жидкости. Максимальная температура нагрева теплоносителя составляет 85С. Объём заполнения жидкостью системы должен составлять 0,35 л на 1 погонный метр.

Плюсы и минусы

Достоинством греющих плинтусов является повышенная теплопередача при минимальных потерях тепла в системе. Они безопасны в эксплуатации, не могут спровоцировать возгорание расположенных рядом с ними предметов. Система обогрева предотвращает образованию на стенах конденсата, грибка и плесени.

Среди других достоинств:

• универсальность оборудования;
• эстетичный внешний вид;

• долговечность;
• простота эксплуатации.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

К недостаткам тёплых плинтусов относят высокую стоимость монтажа. Их работа без поломок во многом зависит от поддержания определённой температуры теплоносителя в системе.
