Двери купе своими руками: как собрать и установить двери

Типы сдвижных систем

В зависимости от реализации конструктивной идеи, откатные системы могут несколько направляющих. Чаще одну или две. Расположение опорных роликов тоже может быть различным:

• Вверху. Это система подвесного типа. Подвес полотна осуществляется только к верхней направляющей. Нагрузка распределяется только на верхние ролики, а открывание двери осуществляется без касания пола.
• Внизу. Это опорная система. Вся нагрузка приходится на нижнюю направляющую. Верхний подвес не используется.

Сами механизмы по исполнению и предназначению делятся на следующие:

Стандартный. Это самый простой и распространенный вариант, который не вызывает сложностей при монтаже своими руками. Как правило, безпороговый.

• Открытого типа. Называется так, потому что видимы все элементы конструкции. Подвес рассчитан на дверь с полотном массой до 100 кг. Допустим монтаж пенала своими руками.
• Скрытого типа. Элементы конструкции спрятаны за полотном створки. Нижняя направляющая не используется. Не рекомендуется для стеклянных дверей. Ввиду простоты допускается установка своими руками.
• С доводчиком. Специальное устройство обеспечивает плавность движения створок. Доводчик устанавливается на любой тип двери и может работать в обоих направлениях движения створок.
• Синхронный. Механизм обеспечивает синхронное открывание створок в разные стороны. Рассчитан на двери массой не более 80 кг. Дополнительно в комплект входят натяжные ролики, трос, крепления и зацепы. Своими руками устанавливать не рекомендуется ввиду сложности работы.
• Телескопический. Механизм обеспечивает открывание створок в одну сторону. Имеется две параллельные рельсы, на которые подвешиваются двери, соединенные устройством синхронного открывания. Допускается подвес до трех створок.
• Роторный. Это новый тип механизма для межкомнатных конструкций. Обладает преимуществами, характерными для сдвижных, маятниковых и распашных дверей.

Расчет размеров

При самостоятельной сборке двери для шкафа купе есть два варианта действий. Первый — измерить проем, продумать, сколько дверей вы хотите иметь и с этой информацией обратиться в фирму по изготовлению дверей. Только убедитесь, что они продают комплектующие без оплаты за сборку. Менеджер сам посчитает вам все необходимые материалы, выдаст размеры и озвучит сумму. Все просто. Но вам придется закупать все именно в этой конторе, т.е. выбирать из того, что есть.

Второй способ — рассчитать все самостоятельно и искать нужные компоненты по разным фирмам. Сложнее и дороже, но выбор более широкий. Для тех, кто не любит простых путей опишем расчет компонентов.

Створки

Ширину створок рассчитывайте так, чтобы в закрытом состоянии видна была только одна ручка, но при этом закрывать само дверное полотно она не должна. Для двери-купе из двух створок считаете так: измеряете ширину проема, прибавляете ширину профиля и делите пополам. Это и будет ширина створки.

Например, проем 1600 мм, ширина профиля-ручки 26 мм. Получаем 1600 мм + 23 мм / 2 = 811,5 мм

Обратите внимание, что ширина профиля-ручки взята произвольно. Она может быть разной по форме и, естественно, по ширине

При расчетах подставляйте ширину выбранной вами конструкции

При расчетах подставляйте ширину выбранной вами конструкции.

Профили могут быть разными, потому из надо измерять индивидуально

Для расчета трехстворчатой надо будет прибавить удвоенную ширину профиля и разделить на 3.

Пример: проем 2100 мм, ширина ручки такая же — 26 мм. Считаем: 2100 мм + 2*26 мм / 3 = 717 мм.

С высотой все проще. От высоты шкафа отнимают 40-45 мм и получают искомую высоту створки, а также длину боковых профилей. С размерами створок все.

Заполнение

Так как наполнение находится в рамке из профилей, от общей ширины створки отнимаем удвоенную ширину профиля. То же проделываем с высотой — отнимаем высоту нижнего и верхнего профиля.

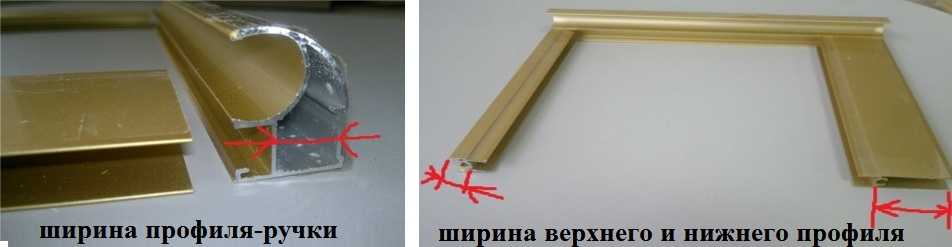

Измерение ширины профилей

Итак, ширина нашей створки 811,5 мм. Измеренная ширина профиля ручки — 18 мм. Так как ручки ставят с двух сторон, эту цифру удваиваем. Получаем 36 мм. Итого ширина заполнения 811,5 мм — 36 мм = 775,5 мм.

Высоту считаем также: пусть исходная 2350 мм, ширина верхнего профиля 12 мм, нижнего — 48 мм. Итого высота заполнения 2350 мм — 12 мм — 48 мм = 2290 мм. Это если заполнение цельное и это ЛДСП, не требующее силиконового уплотнителя. Если створка — цельное зеркало или стекло, от найденной высоты надо отнять еще толщину уплотнительной резинки. Она составляет 1 мм, но так как надевается по периметру, тов общем -сверху и снизу- занимает 2 мм. В этом случае высота заполнения 2290 мм — 2 мм = 2288 мм.

Если заполнение створки состоит из фрагментов, вычитается также и толщина соединительного профиля. Она также составляет примерно 1 мм.

Профили

Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).

Как измерять ширину ручки

Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.

Раздвижные двери из дсп своими руками. Изготовление дверей-купе в домашних условиях своими руками

Комментариев 0 Монтаж двери

Как сделать межкомнатную дверь-купе своими руками? Собрать дверь-купе в домашних условиях можно полностью или частично. Не всегда дома найдутся все инструменты, необходимые для изготовления полотна. Его можно заказать или купить в готовом виде. Самостоятельно в этом случае будет выполнена лишь установка.

Подготовка

Изготовление дверей типа купе своими руками начинается с подготовки. Она выполняется в следующем порядке:

1. Рулеткой измерить ширину и высоту проема для определения размера дверного полотна. Замерить расстояние от проема до потолка, чтобы определить возможность и способ монтажа механизма раздвижения. Измерить расстояние от проема до соседних углов. Возможно, его будет недостаточно для свободного отодвигания створки. Если требуется оформить дверной проем коробкой, то понадобится замерить толщину стены. Каждый размер снимают трижды в разных точках, так как возможны перепады из-за кривизны стен. Для расчета берут максимальные значения. Обязательно нужно убедиться в том, что пол не имеет уклона.

Схема замера

1. Определить вариант установки механизма. Монтаж направляющих может быть осуществлен несколькими способами. Сверху купейный механизм может крепиться к деревянному бруску, установленному над проемом, к металлическому уголку или непосредственно к потолку. Нижняя направляющая может быть прикреплена к полу, к нижнему торцу полотна, вставлена в паз в двери или в полу. От выбранных вариантов монтажа будет зависеть высота дверного полотна.

Варианты крепления механизма

1. Если нужна дверь с несколькими створками, то далее нужно выбрать тип механизма: обычный или телескопический. У простых конструкций полотна располагаются на одной линии. Раздвижные двери с телескопическим механизмом имеют створки, установленные параллельно друг другу внахлест.

Телескопические двери

1. Приобрести выбранный механизм. В его комплект должны входить схема или инструкция по установке. Используя ее и зная размеры направляющих, можно выполнить чертежи и расчеты. Полотно двери купе должно заходить на стены на 3—5 см с каждой стороны и на такое же расстояние сверху на проем. При расчете ширины створок телескопических дверей нужно учитывать нахлест.
2. Выбрать дизайна дверного полотна, декоративную отделку, материалы и дополнительные приспособления.
3. Подготовить необходимые инструменты и дополнительные материалы для сборки дверей.

Виды полотен для дверей-купе и материалы для их изготовления

Как сделать дверь-купе качественно самому? Сначала нужно выбрать дизайн на свой вкус и способ отделки. Полотна раздвижных дверей могут быть филенчатыми или щитовыми. Филенчатые состоят из рамы прямоугольной или фигурной и филенок — вставок из дерева, МДФ, стекла и т. п. Щитовые имеют гладкую поверхность, изготавливаются из цельного листа. Полотна могут изготавливаться из следующих материалов:

1. Массив дерева. Этот материал подходит для изготовления рамы, филенок (в том числе криволинейной формы) или щита (цельного или склеенного из отдельных досок). Можно сделать дверь из массива недорогого дерева, например сосны, и отделать ее шпоном из более ценной породы. Для работы с деревом желательно иметь опыт. Поэтому далеко не каждый домашний мастер сможет сделать деревянные двери своими руками.

Щитовые и филенчатые полотна из дерева

1. ДСП. Из этого материала можно сделать полотно для щитовых дверей и раму для филенчатых (прямоугольной формы). Минус ДСП — присутствие вредных веществ в составе плиты. Поэтому, несмотря на низкую цену, нежелательно использовать его, особенно если в установке раздвижной двери нуждается детская комната. Торцы нарезанных деталей из ДСП нужно закрывать кромкой. Ее можно приклеить к срезам с помощью утюга или строительного фена. Для покрытия ДСП используют пленку или натуральный шпон.
2. МДФ. Это более безопасный по сравнению с ДСП материал. Еще одно преимущество — возможность изготовления деталей с изогнутыми контурами. Это позволяет делать из МДФ филенчатые двери с фигурными рамами. В качестве покрытия, помимо тех материалов, что пригодны для ДСП, можно использовать краску.
3. Стекло. Из этого материала можно изготовить цельностеклянное полотно или вставки для филенчатых дверей. Еще вариант — вставить стекло в металлический или пластиковый профиль. Чтобы сделать двери купе своими руками, помимо простого стекла, используют витражи, полотна с пескоструйным рисунком, гравировкой, фотопечатью и т. п. В качестве замены стеклу можно использовать поликарбонат — пластиковую имитацию цветного матового стекла. Этот материал легче обработать в домашних условиях.

Монтаж направляющих

Вверху дверок направляющий профиль нужно встроить так, чтобы он не выступал над боковыми стенками. Но и нельзя оставлять щель между профилем и стеной, необходима такая же длина, как и ширина шкафа.

Так как дверные створки стоят на нижнем профиле, их нужно крепить саморезами с шагом 25-35 см. Вкручивать их нужно поочередно в разные каналы.

Первым крепится верхний профиль

До установки нижней направляющей нужно:

1. Закрепить верхний профиль
2. Положить на место не закрепляя нижний профиль
3. Установить 1 дверную створку

Так можно определить, насколько и куда нужно передвинуть нижнюю направляющую. После того как профиль будет выставлен, можно снять створку и закрепить направляющую саморезами.

Нижний профиль крепят на саморезы только после регулировки створки

Особенности раздвижных дверей

Раздвижные конструкции — это отличное решение для экономии полезного жилого пространства в условиях малогабаритных квартир. Их «предками» были японские седзи — раздвижные перегородки, изготовленные из древесины и рисового полотна. А более древними прародителями являлись раздвижные массивные конструкции из камня, дерева и бронзы, что украшали дома древнеримских и древнегреческих господ. Сегодня на рынке можно встретить два варианта:

• раздвижной-складной: дверные секции одномоментно складываются и сдвигаются, следуя по направляющим на особых роликах.
• параллельно-сдвижной: может быть как одна, так и несколько створ, что сдвигаются параллельно стенам так же по рельсам-направляющим.

Вне зависимости от дверной конструкции, раздвижные модели отличаются одинаковым набором элементов: створы, декорированная рама, фурнитура, движущие комплектующие — фиксаторы, рельсовые направляющие, ролик-каретки.

Достоинства

У раздвижных систем есть важные плюсы:

• Экономия полезного пространства. Стандартная створа занимает часть площади помещения — угол за дверью фактически оказывается бесполезным. С конструкциями «купе» такого неудобства нет — можно полезно использовать все пространство комнаты.
• Оригинальное, эстетичное решение. Современные раздвижные конструкции отличаются огромным многообразием стилей — они вписываются в любой интерьер.
• Безопасность. В семьях, где есть маленькие дети, целесообразней устанавливать раздвижные конструкции — нет риска, что ребенка защемит створкой, либо дверь сильно ударит его.
• Возможность автоматизации. При установлении соответствующего оборудования дверь будет открываться на приближение человека.

Недостатки

У раздвижных систем есть и ряд минусов:

• Нельзя установить в роли входной двери.
• Неважная шумоизоляция (особенно это касается «книжек» и «гармошек»): для изготовления часто применяются легкие, тонкие материалы, а в самой конструкции отсутствует притвор.
• При наличии ниш в стенах — сложный уход: даже для мелкого косметического ремонта необходим демонтаж.

Обзор конструкций межкомнатных дверей

По способам открывания дверные створки делят на две категории:

1. Распашные, движущиеся в петлях завесах по определенному сектору;
2. Раздвижные или купе, перемещаемые по линейным полозьям:
   • вдоль стены;
   • в прислоненной кассете;
   • внутри стенового кармана.

Распашные системы

Этот тип конструкций уже рассмотрен на сайте отдельной статьей.

Через некоторое время ее информация дополнена и доработана. На ней подробно не останавливаемся, рассматриваем вторую схему.

Раздвижные двери

В основу работы взята конструкция механизма, предусматривающая перемещение дверного полотна по полозьям, расположенным вдоль стены и на небольшом расстоянии от нее.

Удаление от стены

Раздвижная дверь изготавливается по одной из двух технологий:

1. Полотно с притвором;
2. Створка с декоративными элементами.

Первый тип обеспечивает наиболее плотное прилегание двери к коробке для повышения звуковой изоляции, снижения тепловых потерь.

Во втором случае на полотно навешивают различные накладки типа багета или других украшений, закрывающие строительные зазоры. Они придают конструкции привлекательный вид, но не обеспечивают шумоизоляцию и сохранение тепла.

Дверное полотно располагается от стены на расстоянии 2÷3 мм. При движении створки всегда сохраняется заданное удаление. Если в этом промежутке окажется какой-то посторонний предмет, то дверь упрется в него или заклинит. Поэтому к чистоте вертикальной плоскости проема предъявляются повышенные требования.

Определение размеров

Ширина дверного полотна выбирается по габаритам строительного проема. Она должна перекрывать его минимум на 2÷3 см. Оптимальной считается величина 5÷8 сантиметров.

3 типа комплекта раздвижных дверей

Производители используют три состава комплектующих деталей:

1. Простейший или минимальный набор;
2. Традиционная схема с декорирующими элементами проема;
3. С механизмом ограничения допуска врезным замком.

Минимальная схема комплектации

Технология включает последовательность выполнения операций:

• сверху строительного проема устанавливается рейка верхней направляющей;
• на нее через подвесную систему с роликами монтируется створка дверного полотна;
• рейка закрывается декоративным доборным элементом шириной около 15 см или при использовании технологии амбарного механизма остается открытой.

Строительный проем облагораживается теми же материалами, что и стены (шпаклека, покраска или обои). Никаких других элементов для этой комплектации не предусмотрено.

Традиционная схема

К предыдущей комплектации добавляют доборы и наличники на строительный проем. Для этого требуется тщательно замерить толщину стены и габариты закрывающих элементов.

В этом случае улучшается внешний вид раздвижной межкомнатной двери и проема.

Дверь с замком

Такая схема применяется если владельца квартиры интересует ограничение доступа людей в помещение.

Внутрь рамы дверного полотна врезается специальный замок с фиксирующим засовом формой крючка, а притворный брус усиливается доборным элементом с выемкой, обеспечивающей вхождение засова и его удержание после поворота рукоятки управления.

Особенности тяжелых конструкций

Дверные полотна со сплошными стеклами или весом от 80 килограмм в обязательном порядке должны передвигаться по дополнительному нижнему ролику, который обычно устанавливают скрытно.

Способы крепления верхней направляющей

Производители раздвижных межкомнатных дверей разрабатывают специальные монтажные приспособления. Однако все они работают так же, как обыкновенный деревянный брусок с размерами поперечного сечения 70 на 60 мм.

Кроме того, он обеспечивает:

• более плотное примыкание дверной конструкции;
• возможность регулировки отступа двери от стены;
• удобную установку механизма плавной работы створки.

Количество дверных полотен

В зависимости от ширины строительного проёма раздвижные межкомнатные двери изготавливают:

• одностворчатыми;
• или двухстворчатыми с движением створок на открытие и закрытие в противоположных направлениях.

Во втором случае удобно использовать механизм синхронной работы створок, позволяющий при управлении одной дверкой совершать такое же движение второй. Он обеспечивает более комфортные нагрузки на руки человека.

Этот вопрос объясняет видеоролик владельца dver1.ru «Какие раздвижные межкомнатные двери выбрать»

Преимущества и недостатки межкомнатных дверей

Чаще всего владельцы квартир устанавливают двери между комнат для того, чтобы немного сэкономить свободное пространство.

Кроме этого, такие двери обладают следующими преимуществами:

• закрывать и открывать створки очень легко, с этим может справиться даже ребенок;
• дверные полотна не могут захлопнуться от сквозняков;
• они помогают разделить пространство комнаты;
• двери купе идеальны для тех семей, в которых проживают инвалиды, передвигающихся только на коляске, потому что не обустроены порогами и удобны в эксплуатации;
• довольно доступная цена;
• большой выбор моделей;
• современность и декоративность.

Есть у таких дверных конструкций и недостатки:

• если полотно установлено таким образом, что перемещается только вдоль стены, то рядом уже невозможно установить мебель больших габаритов;
• плохая звукоизоляция;
• может потребоваться приобретение специальных замков.

Двери купе для гардеробной (фото): зеркальные, стеклянные, с фотопечатью и пескоструйным рисунком

Существует три основных конструкции: подвесные, навесные и кассетные.

• Навесные системы являются наиболее распространенными. Само название говорит о том, что такие двери-купе навешиваются на стену или потолок при помощи направляющих. Они чем-то похожи на роликовый механизм для штор. Дверные полотна ездят на роликах вдоль стены на расстоянии, обычно, двух сантиметров.
• Подвесные двери — купе крепятся к верху дверного проема, они, как бы, монтируются в него. Стоит заметить, что и навесные, и подвесные двери-купе не позволяют экономить пространство. Вплотную к стене, вдоль которой они передвигаются, невозможно ничего поставить. Поэтому подходят они для помещений, где не стоит вопрос экономии площади.
• Кассетные системы являются частью стены, при открытии дверное полотно прячется в нее, что помогает экономить пространство и не мешает находящейся рядом мебели. Кассетными они называются потому, что конструкция их содержит металлическую кассету, которая считается дверной коробкой. Монтаж дверей — купе подобного типа возможен либо в широкий проем, либо после разрушения части стены или перегородки. После установки кассеты, механизм закрывают гипсокартоном.

Очень удачным решением будут двери — купе в гардеробную. Здесь стоит отметить, что зеркальные двери — купе, установленные в небольшой комнате, визуально не увеличат ее. Поэтому, в данном случае, зеркальной можно сделать только одно полотно двери — купе. Вообще-то, в гардеробную устанавливают двери из любого материала, тем самым делая интерьер помещения оригинальным и неповторимым. Гардеробная может быть отделена от основного пространства дверью — купе с фотопечатью. Это придаст комнате своеобразный стиль.

Подготовка к монтажу

Основное удобство ниши и главное преимущество заключается в наличии всех необходимых для создания шкафа стенок. Таким образом, возникает необходимость лишь в изготовлении дверей и их монтаже. Единственным минусом такого решения является систематическое несоблюдение пропорций и кривизна стен в нишах.

Исходя из этого, просто смонтировать раздвижную дверь в нишу не удастся, практически во всех случаях возникнут существенные перекосы. Дверное полотно будет иметь либо зазор огромных размеров в месте примыкания к стене, либо начнет самопроизвольно открываться. Устранение подобных дефектов путем простой регулировки раздвижной системы выполнить будет весьма проблематично.

Раздвижные двери в нишу

Сначала нужно подготовить место под установку, замерять его размеры, заказать раздвижные двери, и их установить.

Что нужно знать и что нужно сделать для того, чтобы закрыть какой-либо проем раздвижной системой:

• вертикальные стены проема должны быть, по возможности ровными и вертикальными, чтобы между раздвижной дверью и стеной не было зазора (ровность пола и потолка не так важны, так как в системе предусмотрен зазор по высоте (образуемый благодаря расчетным размерам верхней направляющей) на этот случай);
• для заказа изготовления системы, нужно замерять размеры проема: высоту и ширину;
• исходя из этих размеров, нужно рассчитать количество раздвижных дверей;
• готовую систему нужно просто установить в проем.

Устанавливаются они тоже очень просто. Сначала к потолку крепится верхняя направляющая (в ней делаются отверстия, через которые она монтируется в потолок с помощью крепежа).

Затем, на пол ложится нижняя направляющая, и между ними вставляются раздвижные фасады. В этом положении, путем смещения нижней направляющей взад-вперед, находится положение, когда фасады будут находиться в пространстве строго в вертикальном положении. Через заранее просверленные в нижней направляющей отверстия, в полу делаются метки, фасады  и нижняя направляющая убираются.

В полу сверлятся отверстия под чопики для саморезов, благодаря которым, она потом и крепится. В конце, между закрепленными направляющими, устанавливаются фасады. Вот раздвижная дверь в нише установлена.

Установка направляющих

Размеры слайдов должны соответствовать ширине шкафа. Разница в плюс-минус 3 мм не существенна, поэтому небольшая размерная погрешность допустима. Сначала установите верхний рельс.

Верхняя направляющая

Закрепите направляющие саморезами 4,2×16 или винтами с потайной головкой 3,5×16. Просверлите отверстие в верхнем рельсе сверлом 4 мм. Расстояние между отверстиями составляет примерно 300 мм.

Если вам нужно закрепить рельс винтом с потайной головкой, то отверстия нужно потайной головкой закрепить 6-8 мм. Это для того, чтобы убедиться, что винт полностью посажен, так сказать. Таким образом, инструкции по установке верхней рейки довольно просты. После того, как вы просверлили отверстия в рельсе, необходимо вставить его, выровнять заподлицо и закрепить.

Нижний направляющий профиль

В этом случае также необходимо просверлить отверстия в профиле. Но не спешите прикреплять нижнюю рейку к шкафу. Причина этого в том, что он должен быть смещен внутри шкафа на 20 мм. Для того, чтобы добиться точной выемки, необходимо сначала установить нижний профиль рельса в шкаф. Далее установите двери в шкаф. Невозможно обойтись без помощника в этой задаче. Дверь должна быть установлена строго вертикально. Этого можно добиться, передвигая нижний направляющий профиль, проверяя вертикальность с помощью спиртового уровня.

Перед привинчиванием нижней рейки установите запорное устройство. В следующем разделе описано, как это сделать правильно.

Источники

• https://remboo.ru/dizajn/mebel/dveri-dlya-shkafa-kupe.html
• https://made-box.ru/samostoyatelno/sborka-dverej-shkafa-kupe-svoimi-rukami.html
• https://stroychik.ru/mebel/dveri-dlya-shkafa-kupe-svoimi-rukami
• https://dom-i-remont.info/posts/mebel/dveri-dlya-shkafa-kupe-svoimi-rukami-sborka-i-montazh-udobnoj-sistemy/
• https://kakpravilnosdelat.ru/ustanovka-dverey-shkafa-kupe-svoimi-rukami/

Выбор двери-купе: определяемся с механизмом и полотном

Прежде чем приступить к монтажу дверей, нужно выбрать подходящую конструкцию

Важно определиться с двумя моментами: материалом полотна двери и типом раздвижного механизма

Наиболее успешно на сегодняшний день себя зарекомендовали такие материалы для межкомнатных дверей:

• стекло – закаленное или триплекс;
• дерево – натуральный массив;
• пластик со специальным защитным покрытием;
• МДФ и ДСП ламинированного типа.

Дверь-купе из МДФ

От материала конструкции напрямую зависит ее эксплуатационные и эстетические качества, поэтому здесь нужно быть очень внимательным.

Раздвижной механизм может быть двух типов:

Как самостоятельно изготовить дверное полотно

Берутся панели ДСП востребованного размера. Можно использовать одну панель, можно две. К примеру, если дверной проём имеет окантовку коробкой 76,5х197,5 см, значит, нужно взять полотно размером 80х200 см.

Дверное полотно должно подходить по размеру проема

Для облегчения веса полотна в нем вырезают 1-2 квадрата или же прямоугольник. В эти проёмы впоследствии устанавливают стекла. Можно создать своего рода филёнку, вставив тонкую фанеру.

Первый этап. Производится разметка полотна. От краев отступают 15 см, не менее.

Второй этап. Среднюю часть полотна удаляют при помощи электрического лобзика. С этой целью в углу (любом) размеченной фигуры просверливается отверстие, чтобы можно было вставить пилку лобзика.

Третий этап. По периметру двери, а также внутри созданной рамы целесообразно облагородить торцы ДСП. Для этого применяют самоклеящуюся ленту. Фиксируют ее, прогревая утюгом.

Материалы дверных полотен

Можно выбрать другой вариант: дверь изготавливают из бруса, обработанного заблаговременно. Крепление производится перемычками, состоящими из брусков более узких размеров или из прочных реек. А между ними вставляется фанера или стекло.

Конструкция раздвижной двери

Изготовление добротной двери для квартиры своими руками

Конспективное изложение технологии изготовления двери выглядит просто и понятно. По размеру двери нарезаются доски, из них на столе складывается будущее полотно. Собранную створку шлифуют, пропитывают антисептиком, красят.

Материалы и инструменты

Для выполнения всех технологических операций необходимо подготовить материалы и инструменты. Инструменты потребуются обычные столярные. Хорошо, если есть возможность пользоваться электромеханической пилой – циркулярной или ленточной, или хотя бы электролобзиком. Если такой возможности нет, то потребуется ножовка по дереву.

Для шлифовки поверхностей потребуется болгарка и набор различных дисков – шлифовальных кругов.

Для проделки различных отверстий нужна электродрель и набор свёрл разных диаметров. Хорошо, если имеется доступ к фрезерному станку.

Материалом для изготовления двери является дерево. Это могут быть доски и бруски, может быть ДСП. При изготовлении филёнчатой двери потребуется толстая фанера, а для склеивания деталей – клей столярный или ПВА.

ФОТО: avatars.mds.yandex.netНеобходимый набор ручного плотницкого инструмента

Строго говоря, инженер назовёт этот этап «конструированием» двери, т. к. понятие «проектирование» относится обычно к большим строительным объектам

Но от смены термина работа менее важной не становится

Комплект технической документации должен иметь в своём составе чертёж общего вида двери в трёх проекциях, чертежи всех деталей, из которых будет собрана дверь, сборочный чертёж с пронумерованными деталями и чертежи основных узлов соединения деталей. В комплект технической документации на дверь также входит спецификация всех деталей, включая крепёж, с указанием названия, номера, материала изготовления.

Методика изготовления

Изготовление двери является обычной плотницкой работой и под силу любому мужчине, владеющему такими навыками. Сначала в соответствии с чертежами изготавливаются все деревянные детали. Затем «на сухую», т. е. без клея и шурупов, нужно собрать дверь, проверить её комплектность и совместимость деталей. Если задуманы стеклянные вставки, то их нужно вырезать и тоже примерить к своему месту. На этом этапе исправляются все недочёты, дверь разбирается, места соединений промазываются клеем, и снова производится сборка. Все прямые углы проверяются и выставляются по строительному угольнику, и для контроля прямоугольная дверь проверяется на равенство диагоналей.

Изготовление деталей, имеющих отношение к механизму перемещения (направляющие и ролики), требует специального оборудования и профессиональных умений. Поэтому лучше присмотреть в строительных магазинах подходящий комплект, купить его, а потом самостоятельно установить его в нужное место.

Монтаж подвесной системы

Установка подвесной системы требует лишь умения владеть отвёрткой и аккуратного выполнения инструкции. Основой подвесной системы является профилированная направляющая, которая крепится на балке над дверным проёмом. А балку надо укрепить либо над проёмом, либо на стене, либо на потолке. Профиль направляющей похож на букву П с загнутыми ножками, между которыми остаётся просвет. По этим отогнутым лапкам катятся ролики, которые находятся внутри буквы П. Сами ролики заключены в обойму, на которую подвешена дверь. Подвижный механизм имеет две таких обоймы.

Сначала на стену или на потолок крепко закрепляется брусок, затем на его нижнюю плоскость привинчивается направляющая верхняя рельса. Шляпки шурупов не должны торчать наружу. К верхнему торцу дверного полотна по краям привинчиваются кассеты с роликами. Теперь, приподняв дверное полотно, можно последовательно ввести кассеты с роликами в паз верхней рельсы. Перемещая дверь в оба крайних положения, нужно на рельсу привинтить оба стопора, чтобы дверь не выезжала за разрешённые пределы.

Эта дверь имеет один нижний ролик, который не позволяет полотну отклоняться от вертикали. Он привинчен к полу у края дверного проёма и входит в паз на нижнем торце дверного полотна. Открыв двери, нужно вставить нижний ролик в паз и закрепить его на полу. Таким образом и пол не повреждён, и дверь не болтается.

ФОТО: avatars.mds.yandex.netПринципиальное устройство раздвижных межкомнатных дверей на верхней рельсе
