Простейший дровокол своими руками

конусные дровоколыметаллический конус с резьбой

В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.

Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.

Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.

https://youtube.com/watch?v=qG_v8ZBSoVY

Особенности изготовления

Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.

Разновидности дровоколов

Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.

По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.

В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.

В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.

Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.

Учитывая источник питания, дровоколы делятся на такие виды:

• Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
• Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
• Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
• Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.

Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.

С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:

1. Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
2. С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.

Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.

Виды механизмов

Мастера советуют перед тем, как начинать создавать дровокол своими руками, ознакомиться с особенностями схем, инструкций и посмотреть обучающие видео на специализированных порталах. Это поможет сориентироваться в плане выбора и отдать предпочтение действительно качественной конструкции. Также следует ориентироваться в видах дровоколов. Различают:

1. По типу привода простой вариант на бензиновом или дизельном топливе. Он не будет зависеть от электричества и обладает высокой производительностью.
2. Вариант механического типа подходит для небольших объёмов работ.
3. Стационарные конструкции функционируют на электричестве. Также можно купить мощный агрегат для большого количества сырья или более экономный в плане энергозатрат небольшой дровокол.
4. Кроме варианта с вертикальным расположением материала по конструктивным особенностям выделяют также реечный тип подачи сырья, винтовой (обладает высокой мощностью и скоростью распиливания) и гидравлический.

Для бытового применения чаще всего покупаются винтовые и гидравлические варианты. Их стоимость высокая, но это цена за качество и долговечность. Применяя чертёж дровокола, можно изготовить самодельный агрегат механического или бензинового типа и сэкономить деньги.

Винтовые модели

Применение колуна в виде конуса даёт возможность раскалывать ​ствол за счёт механического давления и вращающегося перемещения наконечника элемента. При этом усилия на процесс затрачиваются небольшие, расход топлива минимальный. Высокая эффективность работы делает агрегат востребованным и популярным среди других типов дровоколов.

Устройство небольшое по размерам, его удобно монтировать, можно переносить из одного места в другое. Агрегат состоит из нескольких частей. Сюда входят:

1. Мотор с приблизительным числом оборотов до 400 и средним напряжением до 380.
2. Станина в виде горизонтальной поверхности, на которую складываются готовые части.
3. Редуктор. Благодаря этому элементу происходит контроль количества оборотов и при желании увеличивается или уменьшается скорость процесса.

Купить составляющие для дроворуба можно в строительных магазинах

При выборе нужно обращать внимание на качество винта. Он должен быть металлическим, тяжёлым и без неровностей на поверхности, чтобы в процессе вращения спирали могли свободно проникать в древесину, распиливать её плотную однородную текстуру

Читать также: Как правильно работать толщиномером

Гидравлический вариант

Это экономный тип обработки сырья, поскольку сроки для больших объёмов требуются минимальные. Процесс осуществляется за счёт наличия двигателя высокой мощности и специального гидравлического насосного оборудования. Для того чтобы в домашних условиях собрать такую модель, надо учесть особенности расположения брёвен, желаемые параметры конструкции и место её размещения. Также стоит подсчитать параметры цилиндра и мощность мотора.

Создать дровокол гидравлического типа тяжелее, нежели винтовой вариант, но за счёт высокой производительности модель пользуется популярностью и востребованностью на рынке техники. Изготовление происходит из готовых элементов, некоторые составляющие можно заменить на самодельные части, но они должны подходить по параметрам и габаритам к основному инструменту.

Реечный тип

Конструкция относится к сложному виду, поскольку здесь кроме колуна, выполняющего основную функцию, используется рейка, по которой брёвна приближаются к инструменту. Перемещение рейки происходит за счёт зубчатой передачи. Бревно надо зафиксировать между упорным устройством и колуном.

Расколотое полено в процессе убирается, на его место устанавливается новое, и действие продолжается. Для начала работы аппарата необходимо электричество. Можно найти устройства, работающие на бензине или дизельном топливе, но вариант с электричеством наиболее экономный и оптимальный.

В реечном дровоколе важными считаются такие параметры:

1. Необходимая длина полотна для раскола брёвен.
2. Разновидности колуна. От этого зависит скорость раскалывания и возможность быстрой установки новой колоды. Если элемент массивный, то это упрощает процесс и делает его практически моментальным. Длинный и тонкий колун используется для раскалывания мелких брёвен с неровной поверхностью.
3. Сила, применяемая к заготовке.

Специалисты советуют подбирать брёвна, которые свободно будут размещаться на полотне и не станут создавать препятствий в процессе работы. Этот инструмент лучше покупать в заводской сборке, поскольку винтовые элементы тяжело найти в свободном доступе на рынке. Кроме того, завод всегда даёт гарантию на выпускаемую продукцию, что уменьшает риски приобретения некачественного товара.

Монтаж гидравлического устройства

Сборка механизма отличается сложностью. Для создания дровокола потребуются специальный цилиндр, масляный бак и узел управления потоками жидкости. Сначала делается рама, для большей удобности её можно смонтировать на колёса или специальное шасси. Это позволит перемещать устройство из одной точки в другую, сделав его мобильным.

На раму будет крепиться главная гидравлическая часть. Можно смастерить под основу прокладку из шумопоглощающего материала. Она поможет немного снизить уровень шума в процессе, убрать лишнее трение между рамой и гидравлической установкой. В центре устанавливается винт, который будет перемещаться к бревну.

Наличие электродвигателя в приборе позволяет ускорить процесс и заметно упростить поэтапность выполнения. Такое устройство будет работать намного быстрее, чем механизм с обычным домкратом. При отделке древесины будет задействована меньшая ручная сила, нежели при использовании механизма с мотором.

Если говорить о различиях заводской модели и агрегата, сделанного своими руками, то большой разницы у них не будет. Исключение составляют только ценовые показатели. Модели с завода стоят в несколько раз выше, чем те, что сделаны самостоятельно, но и мощность первых будет более высокой. Каждый сам выбирает для себя удобные варианты, но если имеется возможность создать конструкцию самостоятельно, то это поможет существенно сэкономить семейный бюджет.

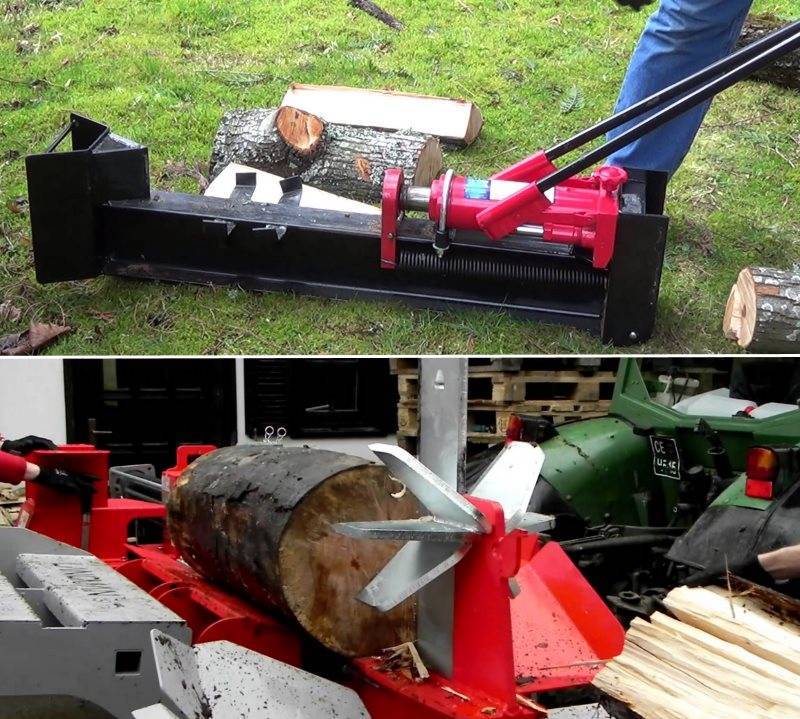

Виды гидравлических дровоколов

Рассмотрим подробнее устройство данных механизмов, чтобы понять принцип их работы и выбрать для себя подходящий вариант.

По количеству выполняемых операций все дровоколы делятся на бытовые и профессиональные. Первые только раскалывают дрова, а вторые снабжаются дополнительными устройствами для их подачи, торцовки и выгрузки.

В зависимости от положения раскалываемого бревна гидравлические дровоколы делятся на три типа:

• Горизонтальные. Полено укладывают на горизонтальный желоб. Существуют две схемы работы таких устройств. В первом случае нож фиксируется на станине, а толкатель двигает к нему отрезок бревна. Во втором варианте полено неподвижно стоит на упоре, а гидропривод подает к нему нож.
• Вертикальные. Полено стоит вертикально, а нож подается сверху и раскалывает его. Преимуществом данной схемы является более высокая производительность и компактность установки. Недостаток – необходимость придерживать бревно руками, что повышает риск травмирования.
• Смешанные. Такие механизмы могут работать как в вертикальном, так и горизонтальном режиме. Применяются в промышленной сфере деревообработки.

Другим отличительным признаком дровоколов с гидроприводом является вид двигателя.

Бытовой гидравлический колун оснащается электромотором, который вращает гидронасос. Данный привод имеет три важных преимущества: надежность, простоту  обслуживания и экологичность. Недостатком является жесткая зависимость от сети электроснабжения.

Более мощные мобильные дровоколы оснащают бензиновыми или дизельными моторами. Ими пользуются профессиональные лесозаготовители.

Для лесных хозяйств, фермеров и коммерческих предприятий созданы мобильные модели, работающие от гидравлической системы трактора или от его вала отбора мощности.

Существуют универсальные механизмы, которые могут работать от электродвигателя и тракторного привода или от бензинового мотора и тракторной гидравлики.

Цена бытового гидравлического дровокола, в зависимости от бренда, мощности двигателя и конструкции станины, находится в диапазоне от 9 000 до 32 000 рублей. Мощные модели, предназначенные для колки дров в больших объемах стоят гораздо дороже 70 000 — 120 000 рублей и больше.

Как выбрать дровокол особенности изделия

Выбор модели устройства зависит от предназначения при использовании. Изготовленный своими руками инструмент окажется бюджетным вариантом, а купленный на рынке сэкономит время и имеет гарантию. Цена на мощные модели дровоколов в магазинах может составлять до 100 тысяч рублей.

Изготовленный самостоятельно инструмент можно использовать по прямому предназначению. Возможность добавить или убрать функции, может значительно сэкономить бюджет при производстве. Единственным крупным отличием будет внешний вид, так как изготовленное самостоятельно устройство не столь аккуратно и гармонично.

Для использования на производствах или коммерческих целях лучшим вариантом будет покупка готового агрегата. На рынке существуют модели с различным типом двигателей и вариантов распила чушки.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Как сделать дровокол своими руками: инструкция по изготовлению простейшего винтового агрегата

Винтовые дровоколы считаются самыми простыми агрегатами, так как требуют минимальных усилий не только для их изготовления, но и при работе они отличаются повышенной эффективностью и простотой эксплуатации. Ниже на фото представлена конструкция самодельного конусного дровокола, самостоятельное изготовление которого рассмотрим детально.

Чтобы изготовить такую установку, понадобится сварочный аппарат и помощь токаря

Для реализации задумки важно выполнить следующие действия:

Подготовить металлический стол. Можно использовать станину от циркулярки или изготовить его самостоятельно из уголков и листовой стали толщиной 3-4 мм.
Выбор электродвигателя

Важно использовать мощный мотор, частота вращения вала которого составляет не более 2000 оборотов в минуту. Если двигатель подключается к однофазной сети, то понадобится осуществлять его включение через блок конденсаторов определенной емкости, что зависит от мощности силовой установки.
Выбор шкивов — рекомендуется использовать двухканавочные шкивы, за счет которых исключается вероятность их проскальзывания и увеличивается ресурс

Причем диаметры шкивов ведущего и ведомого должны отличаться. Если частота вращения мотора составляет 1500-2000 оборотов в минуту, а необходимо обеспечить вращение конуса со скорость 500-600 оборотов в минуту, тогда необходимо установить шкив ведомый вал в два раза большего диаметра. Таким способом удастся снизить скорость и повысить момент вращения. Шкивы можно использовать от сельхозтехники или лифтов.
Ведомый вал вытачивается токарем, и на него насаживается шкив. Чтобы закрепить вал, используются подшипники качения.
На другом конце вала зафиксировать конусный бур, который рекомендуется приобрести, так как его выточка у токаря обойдется столько же, сколько и стоит новая деталь.
Ведомый вал фиксируется при помощи металлических дуг, которые можно изготовить самостоятельно из трубы соответствующего диаметра и стальных пластин. Однако гораздо проще приобрести опоры вместе с подшипниками.
Важно предусмотреть регулировку натяжения ременной передачи, что можно реализовать при помощи изменения расстояния между платформой двигателя и поверхностью его установки.

Вместо ременного привода можно использовать цепную передачу, что повысит эффективность и надежность конструкции.

После изготовления подобной конструкции, необходимо учитывать особенности работы с ним. Как уже выше описывалось, такие установки отличаются небезопасностью эксплуатации, что связано с наличием вращающихся частей

При эксплуатации винтового дровокола важно учитывать следующие рекомендации по соблюдению ТБ:

1. Категорически противопоказано работать в одежде со свисающими рукавами, так как они могут попасть в рабочую часть, что приведет к их заматыванию на конусную часть.
2. Противопоказано выполнять работы в перчатках из ткани, которая также может быть намотана на конусную часть.
3. Не находится на стороне расположения шкивов при работающем агрегате.
4. При проведении работ удерживать заготовку двумя руками. Одной рукой держать бревно сверху, а второй с торцевой стороны, как показано на фото ниже. Соблюдать такое правило нужно для того, чтобы исключить вероятность травмирования пальцев при проворачивании полена.

Видео работы самодельного конусного дровокола представлено ниже.

Пример изготовления похожего дровокола можно также посмотреть в этом видео ролике.

Планируя изготовление такого варианта дровокола, необходимо учитывать особенности его функционирования. Если такой инструмент вам подходит, то смело можно приступать к его изготовлению своими руками.

Разработка компоновочной схемы дровокола

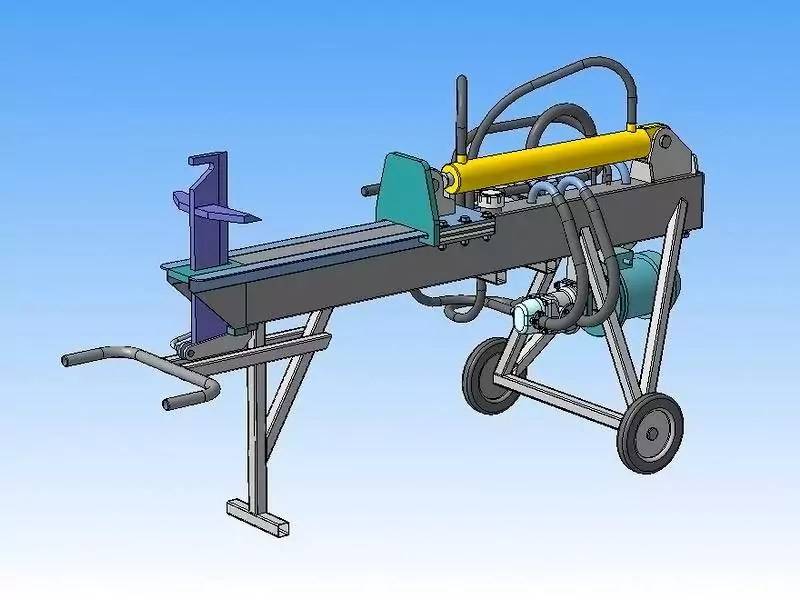

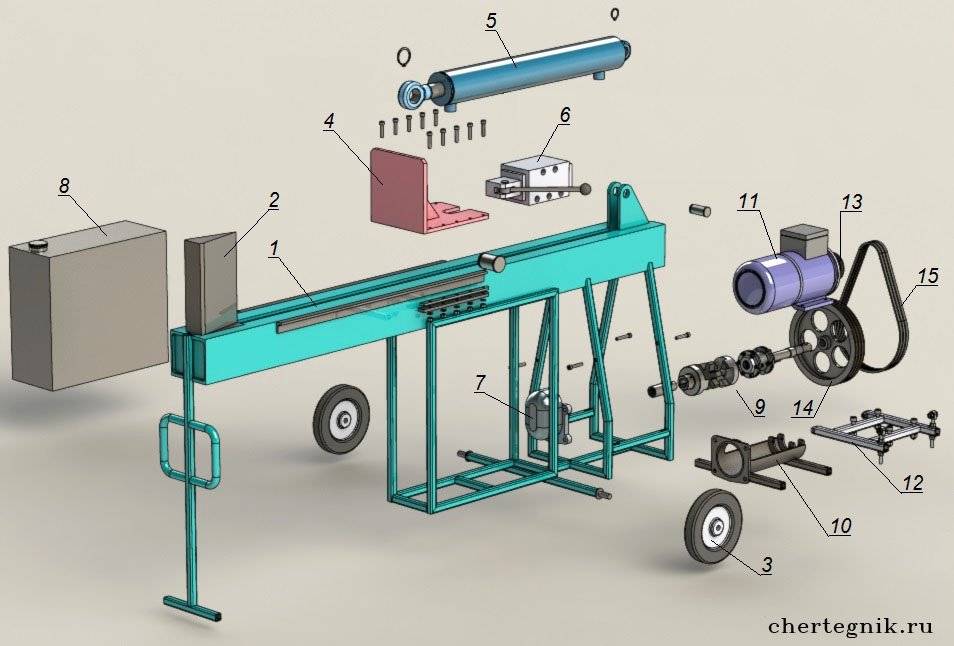

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Лучшие ручные дровоколы

Ручные модели подходят для работы дома или на даче. Такой колун исключает отскок чурок в сторону, минимизирует возможность травм пользователя. В отличие от топора он требует меньших физических затрат. Команда ВыборЭксперта проанализировала предложения производителей, среди которых выбрала 2 самые надежные модели.

Kolundrov «Стандартный»

Безопасный бюджетный прибор для колки дров. Кольцо удерживает полено на кромке в любом положении. Расколотая древесина не разлетается, а остается в дровоколе, что уменьшает риск травмироваться при работе. В модель влезают дрова диаметром до 18 см. Прибор легко раскалывает даже не высохшие и сучковатые поленья в щепки. Колун полностью сделан из высококачественной стали, которая покрыта 8 слоями порошковой краски с защитой от ржавчины.

Достоинства

• Комплектный колпачок для лезвия;
• Не разбрасывает мусор;
• Небольшой вес;
• Компактный.

Недостатки

• Не справится с толстым бревном;
• Начинает гнуться со временем.

Greenween GW-DR5-T

Ручной дровокол для дома, который позволяет работать с толстыми поленьями. Он вмещает колоды до 40 см в диаметре и длиной до 45 см. Простое компактное устройство удобно хранить дома возле камина или возить с собой в машине на дачу. Оно безопасно нарубит дрова на мелкие щепки и поможет разжечь огонь для камина, печи, мангала или любого другого очага. Продается колун в удобном красивом тубусе. Качественная сталь Ст3 защищена надежно защищена. Устойчивую к износу краска и фирменная технология нанесения не стирается при регулярных сильных механических воздействиях.

Достоинства

• Удобный футляр-упаковка;
• Легко пользоваться;
• Антикоррозийное покрытие;
• Есть в черном и сером цветах.

Недостатки

Не везде продается.

Залог надежности механического дровокола от Greenween – простота конструкции. В ней просто нечему ломаться. Такой колун станет надежным помощником при колке с дровами дома или на даче на много лет.

Разновидности древоколов

Основной принцип работы устройства – воздействие на древесину путем ввинчивания или удара массивного колуна. При этом по типу колуна выделяют:

• конусные. Здесь раскалывание дерева идет под действием ввинчивающегося внутрь колоды конусного элемента. Эту деталь по внешнему сходству еще называют «морковкой»;
• с клином-лезвием, врезающимся в древесину как обычный топор.

По типу привода выделяют:

• ручные механизмы, где усилие прилагает человек, а увеличивается оно за счет правильного приложения нагрузки и жесткого закрепления заготовки;
• электрический, где усилие задается электродвигателем. Чаще всего в таком варианте реализуют конусные модели, поскольку очень легко организовать вращение основной детали напрямую, без передаточных механизмов. Двигатель может работать от сети или на жидком топливе (бензине);
• гидравлический, точнее, гидравлический с электроприводом. Здесь первичное усилие дает электрика, а необходимое давление на заготовку передается через гидравлическую систему.

Также можно разделить устройства по методу укладки дров: горизонтально и вертикально. В большинстве бытовых моделей фрагмент ствола укладывается горизонтально, на специальную станину/подставку, причем более низко расположенные опоры больше подходят для массивных колод большого диаметра, а высоко – для относительно тонких кругляков. Модели с вертикальным расположением чаще встречаются в профессиональном сегменте, они мощнее и производительнее.

Встречаются также профессиональные устройства с возможность и горизонтальной, и вертикальной закладки дров.

Отдельно стоит также рассмотреть стационарные и мобильные изделия.

Гидроколун своими руками

Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.

Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.

Минимум из чего может состоять самым простой гидравлический дровокол является:

• гидронасос;
• привод гидронасоса (двигатель);
• гидрораспределитель;
• гидробак;
• гидроцилиндр;
• рукава;
• соединительные элементы.

Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.

Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов

Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать

Если распределитель его не имеет, то требуется установка автономного клапана в систему.

Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы.

Схемы ниже как раз решают подобную задачу. В работу берутся 2 насоса с разным объемом от одного привода или сдвоенный насос с различным объемом секций. Для примера представлены насосы НШ32 и НШ10.

Холостой ход гидроцилиндра обеспечивается суммарным потоком обоих насосов, предохранительный клапан в этом случае настроен на давление, много меньшее требуемого для обеспечения рабочего цикла(раскалывания). Когда гидроцилиндр упирается в заготовку, возросшее давление в гидролинии НШ32 сбрасывается через предохранительный клапан в бак, а обратный клапан ограничивает гидролинию лишь потоком и создаваемым давлением от НШ10. На схеме как раз показана нагруженная гидролиния от НШ10. После раскалывания заготовки давление в системе резко падает и предохранительный клапан закрывается и цилиндр вновь питаеся суммарным потоком. Все это ведет к высокой производительности колуна в холостом режиме, а также к экономии мощности приводного двигателя в нагруженном режиме

Для использования решения гидравлического колуна с двумя насосами представляем более полную, рекомендуемую схему

Источник схем: https://gik43.ru/articles/drovokol_svoimi_rukami.html

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.
