Критерии выбора ИБП для циркуляционного насоса
Напряжение и мощность

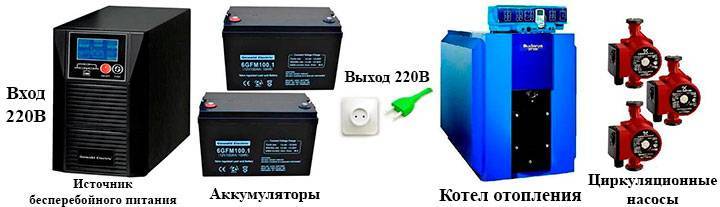

В подавляющем большинстве насосы для бытовых систем автономного отопления — это однофазные устройства небольшой потребляемой мощности (от нескольких десятков до нескольких сотен ватт). Таким образом, для питания двигателя насоса подойдут однофазные ИБП соответствующей мощности.
Однако, при выборе «бесперебойника» обязательно следует принять во внимание кратковременные, но довольно высокие пусковые токи электродвигателя насоса, которые могут превышать его номинальную мощность потребления в 3-5 раз. Учитывая экономичность потребления современных циркуляционных насосов, в большинстве случаев вполне достаточно будет использовать ИБП мощностью 500-1000 ВА
Время работы в автономном режиме
В руководствах по эксплуатации на ИБП производители указывают значение этой характеристики при полной загрузке. Очевидно, что фактическая длительность автономной работы зависит от потребляемой мощности двигателя насоса и емкости используемых аккумуляторов.
В современных ИБП, имеющих встроенные аккумуляторы, как правило, реализована возможность увеличения емкости (и, соответственно, времени автономной работы) за счет подключения дополнительных внешних батарей.
Модели, в которых вообще не предусмотрены штатные аккумуляторы, будут более предпочтительны в отношении подбора требуемой емкости АКБ. Оснащенные более мощными зарядными устройствами, такие ИБП могут работать с внешними батареями повышенной емкости, обеспечивая необходимую длительность автономной работы «бесперебойника».
Форма выходного сигнала
Идеальным для питания любой нагрузки является напряжение синусоидальной формы или с максимально приближенной к синусоиде кривой. Однако, нередко на выходе инвертор ИБП в автономном режиме формирует вместо правильной аппроксимированную (ступенчатую) синусоиду или даже меандр (периодический сигнал прямоугольной формы в каждом полупериоде графика синуса). Такая форма сигнала с сильным искажением синусоидальности кривой особенно неблагоприятна для переменного напряжения питания электродвигателей и силовых трансформаторов.
Работа циркуляционного насоса в сети с сигналом типа модифицированная синусоида приводит к недопустимому нагреву магнитопровода статора и ротора из-за возникновения в них добавочных потерь, вихревых токов. Это приводит к сокращению срока службы или повреждению изоляции двигателя насоса и высокому риску преждевременного его выхода из строя.
Поэтому, при выборе ИБП для циркуляционного насоса очень важно обращать внимание на заявленную в характеристиках производителем форму выходного сигнала. Для питания чувствительных к форме сигнала электроприводов это обязательно должна быть идеальная синусоида
Тип ИБП
Важные технические характеристики, которые прежде всего необходимо учитывать при выборе типа «бесперебойника» для питания циркуляционного насоса – это скорость перехода на автономный режим работы и форма выходного сигнала.
Устройства с лучшим сочетанием таких характеристик – это ИБП двойного преобразования (топология онлайн) и некоторые модели линейно-интерактивного типа – их использование для питания насосов по ряду причин менее предпочтительно.
Оффлайн (или резервные) ИБП, как правило с формой выходного сигнала меандр (а в лучшем случае – сильно модифицированной синусоидой), принципиально не могут быть рассмотрены в качестве подходящих источников питания электродвигателей (в нашем случае – циркуляционных насосов).
Наиболее удачным выбором из представленных типов ИБП, безусловно, будут приборы топологии онлайн. Помимо идеальной синусоиды на выходе и нулевого времени перехода на автономный режим, применение устройств с двойным преобразованием имеет следующие преимущества перед ИБП линейно-интерактивного типа:
- обеспечивается форма сигнала «чистый синус» на выходе как при питании нагрузки от сети, так и в автономном режиме (от АКБ);
- постоянная стабилизация напряжения сети и частоты тока в сочетании с непрерывной фильтрацией высокочастотных помех в питающей сети;
- очень эффективная работа в сетях с большими провалами и частыми перепадами напряжения без перехода на автономный режим работы;
- возможность подключения внешних аккумуляторных батарей;
- наличие сквозного нуля для корректной работы фазозависимых котлов;
- возможность выполнения «холодного пуска» – запуска насоса при отсутствии напряжения в питающей сети (в автономном режиме).
Критерии выбора резервного источника питания
Резервные источники питания, предназначенные для работы с насосами системы отопления должны выбираться по нескольким характеристикам:
- Мощность;
- Ёмкость аккумуляторной батареи;
- Время допустимой автономной работы;
- Возможность использования внешних батарей;
- Разброс входного напряжения;
- Точность напряжения на выходе;
- Время перехода на резерв;
- Искажения напряжения на выходе.
Выбирать ИБП для циркуляционного насоса следует по нескольким основным параметрам, определяющим из которых является мощность.
Определение требуемой мощности ИБП
Электродвигатель, являющийся составной частью насоса системы отопления, представляет собой реактивную нагрузку индуктивного типа. Исходя из этого следует рассчитывать мощность ИБП для котла и насоса. В технической документации на насос может быть указана мощность в ваттах, например, 90 W (Вт). В ваттах обычно указывается тепловая мощность. Чтобы узнать полную мощность требуется значение тепловой мощности разделить на Cos ϕ, который так же может быть указан в документации.
Например, мощность насоса (Р) равна 90W, а Cos ϕ 0,6. Полная мощность вычисляется по формуле:
Р/Cos ϕ
Отсюда полная мощность ИБП для нормальной работы насоса должна быть равна 90/0,6=150Вт. Но это ещё не окончательный результат. В момент запуска электродвигателя, его потребляемый ток возрастает примерно в три раза. Поэтому реактивную мощность следует умножить на три.
В итоге мощность ИБП для циркуляционного насоса отопления будет равна:
P/Cos ϕ*3
В приведенном примере мощность блока питания будет равна 450 ватт. Если косинус фи в документации не указан, тепловую мощность в ваттах следует разделить на коэффициент 0,7.
Емкость батарей
Ёмкость аккумуляторной батареи определяет время, в течение которого насос системы отопления будет работать при отсутствии сети. Встроенные в ИБП аккумуляторы обычно имеют небольшую ёмкость, определяемую, прежде всего, размерами устройства. Если источник резервного питания будет работать в условиях частых и длительных перебоев в электроснабжении, следует выбирать модели допускающие возможность подключения дополнительных внешних аккумуляторов.
Очень познавательный ролик о личном опыте человека, который столкнулся с приобретением инвертора для котла и насоса отопления, смотрите:
https://youtube.com/watch?v=-CrXgfcWRpQ
Входное напряжение
Стандарт сетевого напряжения 220 вольт предполагает допустимые отклонения ± 10%, то есть от 198 до 242 вольт. Это означает, что все устройства, используемые на территории Российской Федерации должны корректно работать в этих пределах. На самом деле в различных регионах, а особенно в сельской местности, отклонения и скачки напряжения могут значительно превышать эти величины. Перед приобретением ИБП для насоса отопления очень полезно будет выполнить замеры напряжения сети неоднократно, в течение суток. В паспорте на источник резервного питания указываются допустимые пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.
Напряжение на выходе и его форма
Если параметры напряжения на выходе бесперебойника укладываются в допустимые 10 процентов, то для питания насоса системы отопления это устройство вполне подойдёт. Время, которое требуется плате управления, чтобы переключиться на питание от аккумулятора обычно не превышает десятков микросекунд. Для электродвигателя этот параметр не критичен.
Очень важным параметром ИБП, необходимым для корректной работы насоса системы отопления, является форма выходного сигнала. Электродвигатель насоса требует гладкой синусоиды, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП. Кроме идеальной синусоиды на выходе, данный источник так же выдаёт точную величину напряжения и частоты.
При установке ИБП для насоса отопления следует руководствоваться некоторыми правилами:
- Температура в помещении должна соответствовать величинам, указанным в документации;
- В помещении не должно быть паров едких реагентов и горючих жидкостей;
- Контур заземления должен быть выполнен в соответствии с правилами эксплуатации электроустановок.
Некоторые модели ИБП
Инверторный источник аварийного питания ПН-1000 производства компании «Энергия» представляет собой настенную конструкцию, обеспечивающую высокую точность напряжения на выходе с нагрузкой до 1 кВт.
В качестве предварительного стабилизатора применён автотрансформаторный релейный коммутатор, который обеспечивает нормальную работу инвертора при напряжении на входе устройства от 120 до 270 В.
Управление работой преобразователя осуществляется микропроцессором по принципу широтно-импульсной модуляции. Устройство комплектуется аккумулятором 12 В на 100 А/ч.
Схема прибора обеспечивает максимальный зарядный ток 15 А. Блок имеет защиту от перегрузки и от напряжения, выходящего за указанные пределы. Батарея защищена от критического разряда и неправильной полярности при подключении.
Теплоком STT 222/500 – это компактный стабилизатор специально адаптированный для работы с газовыми котлами. Он обеспечивает номинальную нагрузку 222 ВА и максимально допустимую в течение 3-х минут 500 ВА. Устройство обеспечивает нормальное выходное напряжение при входных уровнях от 170 до 242 вольт.
СКАТ ST 1515 обеспечивает номинальным напряжением бытовые устройства мощностью до 1515 ВА. Устройство работает при напряжениях сети от 140 до 260 В. и имеет автомат защиты и светодиодную индикацию входного напряжения.
После сравнения технических характеристик различных моделей можно сделать вывод, что бесперебойное питание для насоса отопления может обеспечить только аварийный источник двойного преобразования с аккумулятором 12 В на 100 А/ч.
Принцип действия и конструкция ИБП
Само название показывает назначение прибора – обеспечивать бесперебойное питание от резерва при отключении основного источника. Первые бесперебойники появились после создания компьютеров и предназначались для поддержания качественного электропитания и кратковременного продолжения работ после отключения основного питания. ИБП фильтрует входящее напряжение, а при его несоответствии требуемым параметрам или исчезновении, он автоматически подаёт электропитание потребителю.
Состоит бесперебойник из следующих основных узлов:
- силовая коммутирующая система (байпас);
- зарядное устройство;
- преобразователь постоянного тока в переменный;
- управляющий орган;
- аккумулятор.
Внутренние компоненты
Коммутатор необходим для переключения источника напряжения. Рабочим элементом могут быть силовое реле (в дешёвых моделях), тиристоры, а в последнее время стали использовать IGBT транзисторы. Время срабатывания колеблется в пределах 6–10 мс. Способность переключать ток определённой мощности сказывается на мощности всего устройства. В интерактивных схемах коммутатор используется также для переключения выводов обмоток автотрансформатора.
Блок зарядного устройства преобразует входное переменное напряжение сети в выпрямленное напряжение необходимой величины для зарядки аккумулятора. От этого устройства будет зависеть, какие аккумуляторы могут быть заряжены.
Конвертация постоянного тока аккумулятора в переменное напряжение осуществляется инвертором. Именно он отвечает за качество напряжения и мощность ИБП. Аккумулятор является источником энергии для такого преобразования, и от его ёмкости будет зависеть, как долго сможет бесперебойник давать энергию потребителям.
Принципиальная схема
В качестве управляющего органом выступают электрические компоненты, кнопки, переключатели. Для визуального контроля могут использоваться жидкокристаллические экраны. По принципу работы ибп для отопления бывают:
- резервные;
- интерактивные;
- двойного преобразования.
Чтобы понять, в чём их отличие, стоит разобрать каждую схему, в дальнейшем это поможет решить вопрос, как выбрать ибп?
Резервные
Самая простая схема, на входе используется простейший фильтр, способный задержать высоковольтные и электромагнитные импульсы, выполняется в виде конденсатора (С) или катушки и конденсатора (LC). Нагрузка подключается непосредственно к сети. При значительном ухудшении качества электроэнергии или при его исчезновении напряжение питания поступает от ИБП. Используется в простых и дешёвых моделях. Часто применяется для питания компьютеров, имеет высокий КПД около 99%.
Внешний вид компьютерного ибп
Недостатком является полное отсутствие возможности изменения амплитуды напряжения и частоты сетевого тока. Схема инвертора максимально упрощена, что приводит к искажениям формы синусоиды. Вместо синусоиды, идут, как правило, сигналы прямоугольной формы. Для компьютера они не страшны, поскольку ток сразу выпрямляется.
Для осветительных и обогревательных приборов форма сигнала не имеет значения.
Линейно-интерактивные
Эта схема больше подходит источнику бесперебойного питания для всех насосов системы отопления. Главное отличие от предыдущей схемы заключается в способности менять входное напряжение. Для этого во входной цепи устанавливается трансформатор, первичная обмотка которого имеет несколько выводов, он исполняет роль стабилизатора.
При номинальном напряжении корректировка не вносится, а если равновесие нарушается — автоматически подключаются или отключаются дополнительные витки. Такое ступенчатое переключение позволяет меньше задействовать аккумулятор, что значительно продлевает его срок работы.
Схема интерактивного ибп
Используемые инверторы выдают прямоугольное, трапецеидальное, ступенчатое или синусоидальное напряжение, всё зависит от сложности прибора. Естественно, это сказывается на стоимости.
Инверторные
Инверторная или схема двойного преобразования сильно отличается от предыдущих двух. Прямого подключения нагрузки к сети нет, а подключение происходит по следующей схеме: напряжение сети проходит сетевой фильтр, выпрямитель, после чего часть энергии, если необходимо, идёт на зарядку аккумулятора, а остальная поступает на инвертор, преобразуется в переменный ток и выходит к потребителю.
Внешний вид инверторного ибп
Полностью автоматизированная система, способная контролировать амплитуду и частоту, форма выходного сигнала максимально приближена к синусоиде. При отключении напряжения сети ИБП продолжает работать от аккумулятора, что практически никак не сказывается на выходном сигнале.
Какие параметры нужно учесть при выборе ИБП для котла
Какими характеристиками обладают современные ИБП для циркуляционных насосов и на что следует обратить внимание?
Форма и частота выходного сигнала. Очень многие бытовые устройства оснащены импульсными блоками питания (тот же ПК или современный телевизор), а потому некритичны к частоте и форме питающего напряжения. Они отлично себя чувствуют при питании так называемой «аппроксимированной синусоидой», когда эта самая синусоида больше похожа на ступеньки лестницы. Двигатель циркуляционного насоса такое питание не потерпит – ему нужна чистая синусоида частотой 50 Гц. Таким образом, для насоса выбираем только ИБП с чистой синусоидой на выходе.
Мощность. Этот параметр зависит от потребляемой мощности циркуляционного насоса или группы насосов, которые ИБП будет питать. Выбирая источник по этому критерию, нужно делать запас мощности для учета пусковых токов двигателя. Об этом мы поговорим чуть позже.
Стабильность выходного напряжения. От этого параметра будет зависеть качество работы, производительность и долговечность самого насоса. Чем стабильность хуже, тем хуже себя будет чувствовать насос.
Время переключения на резерв. Для циркуляционного насоса параметр не особо критичный. Если даже время переключения будет составлять секунды (что просто нереально много для любого типа ИБП), то кратковременная остановка и повторный пуск насоса не доставят никаких проблем.
Время автономной работы без подзарядки. Зависит от мощности циркуляционного насоса и емкости аккумуляторной батареи, идущей в комплекте.
Примеры расчетов перед покупкой
А теперь попробуем рассчитать мощность и время автономной работы от ИБП циркуляционного насоса. В качестве примера возьмем насос, потребляющий 45 Вт. Какой ИБП выбрать? С учетом запаса мощности 20-30% теоретически подойдет прибор на 60 Вт. Но это не совсем так. Точнее, совсем не так. В момент включения любой электродвигатель потребляет повышенный, так называемый пусковой ток.
Для бытовых циркуляционных насосов это значение не особо велико, но может превышать номинальный ток втрое, а значит, и потребляемая мощность в момент пуска (обычно 2-3 секунды) увеличится втрое. Считаем:
45 х 3 + 30% = 175 Вт
И снова не совсем верно, хотя и в этом случае все будет работать как часы. Дело в том, что в характеристиках всех ИБП для циркуляционных насосов указывается номинальная и максимальная (пиковая) мощность. Для прибора «ФОРТ Т300 – 300/600Вт» эти значения соответствуют 300 и 600 Вт соответственно. Так вот при расчете пусковой нагрузки нужно ориентироваться именно на максимальную мощность ИБП, а номинальная должна быть просто на 20-30% выше мощности насоса. Делаем расчет все для того же 45-ваттного циркуляционного насоса:
- Максимальная мощность ИБП не менее: 45 х 3 + 30% = 175 Вт.
- Номинальная мощность ИБП не менее: 45 +30% = 58 Вт.
Таким образом, для питания такого слабенького насоса достаточно 60-ваттного ИБП, выдерживающего пиковую мощность в 180 Вт. Вопрос только в том, найдем ли мы такой прибор? ИБП мощностью ниже 200-300 ватт – настоящая редкость.
Осталось подобрать комплект, который обеспечит бесперебойное питание насоса без подзарядки в течение необходимого нам времени. Как было сказано выше, это время напрямую зависит от мощности насоса и емкости аккумуляторной батареи. Мощность насоса фиксированная, значит, нужно подобрать аккумулятор требуемой емкости. Измеряется последняя в ампер-часах.
Аккумуляторная батарея емкостью 60 А-ч
Какой емкости аккумулятор нужно выбрать, чтобы наш сорокапятиваттный насос проработал, скажем, сутки? Для простого расчета воспользуемся следующей формулой (пусковые токи можно не учитывать):
Е = P * T U,
где Е — емкость аккумулятора в ампер-часах, Р — мощность насоса в ваттах, T – необходимое время работы в часах, U — напряжение аккумулятора в вольтах.
45 * 24 / 12 = 90 А-ч
Данная формула дает очень приблизительный и заниженный результат, поскольку в ней не учитываются:
- KPD (коэффициент полезного действия инвертора) – 0,7-0,8;
- KRA (коэффициент разряда аккумуляторов) – 0,7-0,9;
- KDE (коэффициент доступной емкости) – 0,7-1,0.
Значение коэффициентов найти довольно сложно, они не являются постоянными величинами и зависят от скорости разряда (мощности нагрузки), температуры окружающей среды, «возраста», типа и состояния аккумулятора, скорости и периодичности зарядки АКБ. Для упрощения расчета можно принять значения всех коэффициентов равными среднему значению 0.5. В этом случае формула будет иметь вид:
E = (P * TU) / 0.5
Подставляем наши значения и получаем результат:
(45 * 24 / 12) / 0.5 = 180 А-ч
Преимущества ИБП
ИБП для циркуляционного насоса явно выигрывает при сравнении с дизельными либо бензиновыми генераторами
ИБП для циркуляционного насоса явно выигрывает при сравнении с дизельными либо бензиновыми генераторами. Агрегат имеет массу положительных качеств, к которым относятся:
- Бесшумность работы;
- Лёгкость установки (компактное устройство не нуждается в специальном помещении или дополнительной системе вентиляции);
- Отсутствие необходимости регулировки запасов топлива;
- Нет нужды в техобслуживании;
- Гарантирует непрерывность работы насоса и отопительной системы;
- Отличается высокой надёжностью;
- Обладает большим ресурсом работы.
- Защищает энергозависимые приборы;
- Имеет высокий КПД;
- Обеспечивает автономность энергоснабжения;
- Гарантирует подачу тока высокого качества.
Как приобрести подходящий бесперебойник
При покупке бесперебойного источника питания для отопительного котла необходимо обращать внимание на следующие параметры:
Какая выходная мощность необходима для нормальной работы отопительного котла, используемого в вашем доме. При выборе ИБП обязательно учитывайте рабочие параметры отопительного оборудования, особого внимания заслуживает «пусковой момент», когда потребляемая мощность максимальна. Если бесперебойник не будет отвечать требуемым параметрам – отопительный прибор автоматически перестанет работать.
Время работы в автономном режиме. Данная величина напрямую зависит от количества аккумуляторных батарей в бесперебойнике и их емкости. Специалисты советуют отдавать предпочтение оборудованию, в котором подключать батареи можно самостоятельно. Так вы сможете выбрать оптимальное количество батарей в зависимости от нужного времени работы отопительного прибора в периоды отсутствия питания в сети
При выборе устройств со встроенными батареями обязательно обращайте внимание на наличие пометки «Long Time». Она означает, что отопительный прибор будет работать при выключенной электроэнергии продолжительное время.
Время, за которое бесперебойник переходит в автономный режим работы
Данный параметр обозначает временной отрезок, за который ИБП способен начать работу от аккумуляторов в случае отключения электроэнергии.
Выходное напряжение. Лучше отдать предпочтение бесперебойникам для защиты от скачков напряжения, которое имеет пометку «Чистый синус», в ином случае отопительный котел может выйти из строя во время неполадок к сети.
Обзор подходящих моделей
Ниже в виде таблицы представлены наиболее востребованные и качественные модели.
| Название и описание, отзывы | Тип | Мощность | Форма сигнала | Количество выходных разъёмов и их тип | Входное напряжение |
|---|---|---|---|---|---|
| TEPLOCOM-1000 Уникальный агрегат, который имеет достаточно большие пусковые токи. Отлично пригодится для подпитки насосных станций, котлов. К отличительным качествам можно отнести правильную синусоиду тока, а также высокую точность стабилизации выходного напряжения. Согласно отзывам покупателей, устройство обладает несколькими положительными качествами, среди которых можно отметить простоту подключения и длительное резервное питание. Из отрицательных качеств можно отметить высокий уровень шума. | Двойной преобразователь | Способен выдавать 1000 ВА/700 Вт | Имеет форму синусоиды | 1 разъём, тип СЕЕ 7 | 160-300 В |
| TEPLOCOM-300 Неплохой бюджетный бесперебойник, который обеспечит отличное питание насоса отопления. Обеспечивает защиту от перепадов напряжения в сети. Быстрый переход между типами питания. Отзывы могут сообщить нам о следующем:
Из минусов стоит отметить немного завышенную цену. | Резервный | 300 ВА/270 Вт | Форма – синусоида | 1 разъём, тип СЕЕ 7 | От 185 до 245 В |
| Powerman Online Plus 1000 В данном агрегате имеется технология преобразования энергии. За счет этого достигается широкий диапазон напряжений, который обеспечивает долгий срок работы. Согласно отзывам, очень прост в управлении. Отлично переносит транспортировку и служит достаточно долго. Из минусов можно выделить то, что встроенный аккумулятор со временем теряет качество. | С двойным преобразованием | 1000 ВА/800 Вт | Синусоида | 2 разъёма, тип СЕЕ 7 | От 110 до 300 В |
| БАСТИОН TEPLOCOM-250+ TEPLOCOM-250 может использоваться для питания газовых настенных котлов отопления. Изделие способно обеспечить оборудование качественным током и при этом защищает его от различных системных перепадов. Выдает достаточно чистый синус. Отзывы:
| Резервный | 250 ВА/200 Вт | Синусоида | 1 разъём, тип СЕЕ 7 | 185-245 В |
| Powercom INFINITY INF-500 Отлично подойдет для питания нескольких насосов на случай отключения электричества. Для подключения потребителей в конструкции предусмотрены две розетки. Переключение между режимами работы составляет 4 мс. Отзывы:
| Интерактивный | 500 ВА/300 Вт | Синусоида | 1 разъём, тип СЕЕ 7 | 150 – 275 В |
Схемы установки в системах различных типов
Для начала уточним место, где ставить проточный насос, обеспечивающий циркуляцию воды через котел и принудительно направляющий ее к радиаторам системы отопления. По словам нашего эксперта Владимира Сухорукова, чей опыт заслуживает доверия, место монтажа нужно выбирать таким образом, чтобы агрегат было удобно обслуживать. На подаче он должен стоять после группы безопасности и отсекающей арматуры, как показано на схеме установки:
Чтобы агрегат можно было снимать и обслуживать, по бокам нужно ставить отсекающие краны
На обратке насос необходимо ставить непосредственно перед теплогенератором, причем в тандеме с фильтром — грязевиком, чтобы не пришлось покупать и монтировать лишние краны. Схема обвязки перекачивающего агрегата выглядит так:
При монтаже на обратке грязевик лучше поставить перед насосным агрегатом
Отдельный вопрос — открытая система отопления с циркуляционным насосом, способная работать в 2 режимах – принудительном и самотечном. Последний полезен для жилищ, где часто происходят отключения электроэнергии, а купить блок бесперебойного питания либо генератор хозяевам не позволяют доходы. Тогда аппарат с отсекающей арматурой нужно ставить на байпасе, а в прямую линию врезать кран, как это изображено на схеме:
Эта схема может работать в принудительном и самотечном режиме
Важный момент. В продаже встречаются готовые байпасные узлы с насосом, где вместо крана на протоке стоит обратный клапан. Подобное решение нельзя назвать правильным, поскольку обратный клапан пружинного типа создает сопротивление порядка 0.08—0.1 Бар, что слишком много для самотечной системы отопления. Вместо него можно применить лепестковый клапан, но его надо ставить только в горизонтальном положении.
Напоследок разъясним, как установить и выполнить подключение циркуляционного насоса к котлу, сжигающему твердое топливо. Как было сказано выше, агрегат лучше поставить на магистрали, идущей из системы отопления к теплогенератору, что и показано на схеме:
Как видите, в обвязке применено подключение насоса в котловой контур циркуляции с байпасом и трехходовым смесительным клапаном
О важной роли этих элементов обвязки подробно рассказано в руководстве о подключении твердотопливных котлов
Выбираем UPS для циркуляционного насоса
Для тех, кто хочет обезопасить себя от неожиданного отключения света, мы сделали небольшую подборку обязательных параметров, на которые стоит сконцентрировать заинтересованность в первую очередь.
Параметры исходящего тока
Как уже писали выше, отличительная черта правильного UPS — чистая или правильная синусоида выходного сигнала. Отклонения в синусоиде недопустимы. Для исправной деятельности газового и твердотопливного котла с циркуляционными насосами подобные аппараты с сомнительными характеристиками абсолютно не пригодны.
Перед покупкой следует заглянуть в паспорт изделия, и поинтересоваться какого типа синусоида у этого ИБП.
Пусковая мощность
Для надежной работы ИБП будет лучше, если его мощности будет с запасом хватать на все потребности подключенного оборудования. Нас в данном варианте больше интересует, чтобы мощности хватало для работы циркуляционного насоса котла. Луше всего если UPS перекрывает запас хотя бы в пять раз. А еще лучше, если он будет в 7 раз больше расчетной.
Узнать потребляемую мощность электрического насоса для котельной можно из его технического паспорта.
