Банные печи с баком для воды

Навесные баки для воды в баню

Навесной бак представляет собой герметичную емкость с крышкой (съемной или откидной) и краном для слива горячей воды. Крепится он на одну из боковых или на заднюю стенку. Креплением обычно служат металлические крючки. Чаще всего сделаны они из нержавейки так как только нержавейка успешно переносит тяжелые условия длительное время. Можно найти эмалированные баки для воды, но без проблем они служат только до появления сколов и трещин эмали. Эти дефекты на какое-то время можно замазать специальной эмалью, но все равно рано или поздно они проявят себя. Другие способы защиты от коррозии или неприемлемы из-за высоких температур (краска или полимерные покрытия могут сгорать или плавиться) или слишком дороги и в результате их стоимость выше, чем нержавейка, а качественные показатели хуже.

Навесные баки для воды — из нержавейки надежнее и долговечнее

Большая часть производителей предлагает для своих печей навесные баки опционально (за отдельную плату), но никто не мешает сделать такую емкость своими руками. Однако насколько это выгодно, нужно посчитать. Учтите стоимость материала и работы. Если делать будете сами – это одно, а если заказывать у кого-то – нужно считать.

Приставной бак для воды. Интересный вариант, но нечасто используется

Есть очень интересный вариант бака для воды. Его не назовешь навесным. Он, скорее, приставной. На рисунке продемонстрирован принцип нагрева воды в этом варианте. В печь вваривается наклонная запаянная на конце труба. Дугой открытый ее конец помещается в нижней части бака для воды, установленного выше печи. Как происходит нагрев? Холодная вода со дна попадает в наклонную трубу, где нагревается до кипения. Выделяемые при нагреве пузырьки горячего воздуха поднимаются по трубе и попадая в более холодную среду лопаются, перенося, таким образом, значительную часть тепла. Эти же пузырьки стимулируют конвекцию (перемешивание) слоев воды.

Не все любят навесные или встроенные баки: они отбирают часть тепла на обогрев воды, замедляя тем самым подготовку парилки. И процесс этот практически постоянный, ведь чтобы не кипела вода и не шел сырой пар, нужно регулярно сливать горячую и добавлять холодную.

Конструктивные особенности

Конструкция печей данного вида состоит из нескольких составляющих. Каждая из этих составляющих выполняет свою функцию, вместе они обеспечивают нормальную работу всего устройства.

Основной частью печи любого вида является топка. Это отделение, в которое закладываются дрова. Внизу топки размещен колосник – решетка из металла, через которые мелкие угольки попадают в зольник. Вверху над топкой размещается каменка – специальное отделение, в которое засыпаются камни.

Дровяная печь имеет каменки двух типов: открытые и закрытые. Печь для бани с баком и каменкой сохраняет постоянных поток тепла, ведь камни способны отдавать тепло на протяжении длительного времени. С помощью дымохода продукты горения выводятся наружу. Баки для воды могут иметь различное местоположение. Это зависит от материала и конструкции.

На фото представлено схематичное устройство с основными элементами:

Выбор формы

Многим покажется такой параметр несущественным. На самом деле конфигурация влияет на производительность оборудования и удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:

цилиндрическим;
горизонтальным;
фигурным;
прямоугольным.

Последний вид наиболее распространенный и удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется каркас печи.

Форма также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, постоянный баланс тепловых потоков.

Правильный нагрев конструкции влияет на ее механическую устойчивость. Круглая или цилиндрическая печь характеризуется низкой степенью, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой, так как у нее имеются холодные углы.

Критерии выбора печи для бани

Мощность

Высокая мощность разогреет парную до высокой температуры, однако камни не вберут тепло, пара не получится, либо количество его окажется минимальным.

Малая мощность печи требует большой затраты ресурсов. Для больших помещений и кратного объема камней слабая печь быстро выработает допустимый срок эксплуатации и не сможет обеспечивать необходимый температурный режим.

Самостоятельный, предварительный расчёт осуществить просто:

Объём помещения (длина*ширина*высота) складывается с площадью неизолированных поверхностей, умноженных на коэффициент 1,2. Полученный результат следует увеличить в полтора раза, если дверь недостаточно утеплена, или выполнена из стекла.

1 кВт мощности исчисляется из 1 м³.

Топливо

Дрова

При отсутствии газификации и ограниченных параметрах проводки либо нестабильной подаче напряжения дровяная печь — единственный вариант. Топливо можно заготавливать самостоятельно, закупать, плюс экологический аспект и широкая ассортиментная линейка. Неудобства состоят в чистке дымохода и зольника, долгом прогреве парной и необходимости поддержания нужной температуры посредством подбрасывания дров в топку.

Газ

Неоспоримое достоинство газовых печей – это отсутствие топки и зольника, возможность регулировки температуры и короткий срок прогрева парной. Газовое оборудование имеет ряд требований к безопасности эксплуатации и техническим нормам агрегата. Дополнительным минусом выступает и невозможность качественного пара.

Электричество

Чистый, без дров, с минимальным уходом и компактными габаритами вид банных печей. Конечно, не «поддашь» пару ковшиком, но разогревать легко: включить в сеть и готово.

Комбинированные типы печей на газу и дровах, потребляют сжиженный газ, требуют слаженной работы по двум ресурсам, что несколько усложняет эксплуатацию.

Конвекция

Основной принцип – это поток воздуха между кожухом и топкой на основе разницы температур с нагревом опускаемых вниз холодных слоёв. Конвекция используется для выравнивания температуры в парной и ускорения данного процесса.

Материал печи

Чугун

Надежные характеристики делают его лидером среди материалов для высоких температур.

Сталь

Последние разработки отличаются высокой жаропрочностью при относительно приемлемом весе конструкции.

Кирпичная кладка

Кирпичная печь уходит в прошлое. Несмотря на высокую экологичность и красоту таких печей, они встречаются всё реже. Хорошего печника «днём с огнём» не сыщешь, а для дилетанта такая работа не по силам. Специально выполненный фундамент, и большая площадь кирпичной модели делают её аутсайдером. Современный уклад жизни диктует свои условия: быстрый разогрев парной, минимум топлива, высокая теплоотдача и, к сожалению, удалённость от природы.

Дизайн

При обилии производителей банных печей можно себе позволить слегка доплатить за уникальный дизайн и радующий глаз внешний вид. Любители ковки, романтики, которые не прочь помечтать под пляшущее пламя огня, приверженцы брутальных форм без труда определятся с выбором. Всевозможная облицовка и современные покрытия моделей свободно гармонируют с любым интерьером помещения.

Советы по выбору материалов

Основным материалом является полнотелый кирпич. Нельзя использовать облегченные элементы с пустотами внутри. Не годятся силикатные кирпичи, т. к. сложенные из них конструкции впитывают влагу и пары, поэтому быстро разрушаются. Бывшие в употреблении кирпичи тщательно очищают от сажи и раствора, проверяют целостность.

Огнеупорный кирпич

Материал применяют в виде внутренней обшивки топок, дымоходов, каминов. Элементы изолируют стенки от пламени, т. к. образуют защитный слой от раскаленного топлива.

Огнеупорный кирпич выдерживает нагревание до +1000°С без потери первоначальных свойств, противостоит многоразовому накаливанию-охлаждению, имеет низкую проводимость тепла.

Керамический кирпич

Получают переработкой глины и обжигом сырцовых элементов в печах. Используют для кладки основного тела печи, дымоходов. Для наружного слоя применяют лицевой кирпич с улучшенными декоративными качествами.

По прочности делят на марки от М100 до М300, число после литеры обозначает, сколько килограмм выдерживает 1 см².

Цемент

Цементно-песчаную массу не применяют для кладки печи, ее используют для приготовления основания под печь, добавляя в массу щебень. Готовят такой раствор малыми порциями, чтобы уложить его в монтажное положение до схватывания.

Глина

В раствор добавляют песок и готовят смесь в концентрации 1:1 или 1:2, состав принимают по жирности глины. Замачивают ее за 24 часа до начала перемешивания, чтобы получить смесь консистенции жидкой сметаны.

Массу цедят через сито, дополняют песком, перемешивают до однородности. Хороший раствор не липнет к лопате, не имеет комков.

Песок

Используют строительный и шамотный песок. Второй вид применяют для кладки топки, т. к. материал получают измельчением шамотного кирпича.

Для раствора песок чистят от травы, гравия, корней, затем просеивают сквозь сито. Мелкие крупинки дадут тонкий шов при установке кирпичей. Количество песка определяют по жирности глины.

Вода

Нельзя брать воду с содержанием ила, она должна быть слабоминерализованной и чистой. Много минеральных веществ в воде ведут к тому, что после высыхания кладки выступят пятна. Такие разводы трудно удалить штукатуркой. Лучше всего использовать воду, собранную после дождя.

Камни для каменки

Первые попавшиеся элементы не подойдут. Сырье для сауны должно быть термостойким, с высокой плотностью и хорошей теплоотдачей. Дровяные печи оснащают камнями 7 – 14 мм, а электрические — 5 – 8 мм.

Классификация дровяных печей для бани

Все банные печи на дровах разделить можно на две большие группы:

металлические;
кирпичные.

Сегодня конструкции печей есть разные. Независимо от материала, из которого изготовлена печь, в самом простом варианте в нижней части топки горят дрова, а в верхней находятся банные камни. Пламя нагревает камни, которые отдают тепло воздуху. Сегодня в любой печи для бани, даже газовой и электрической, есть каменка — место, где уложены камни. Потому часто печи для бани и сауны называют просто каменками: без них это уже обычный отопительный агрегат.

Как работают камни

Для бань используют только специальные камни, многие из которых имеют целебные свойства. Они служат аккумуляторами тепла: пока горят дрова в печи, они нагреваются, накапливая в себе энергию. После того, как огонь погаснет, они начинают отдавать накопленное тепло, поддерживая температуру.

Типы каменок

В зависимости от того, где и как располагаются камни, есть печи с открытой и закрытой каменкой. Кирпичные печи для бани делают только с закрытой каменкой. Во всяком случае, все современные модели имеют именно такое строение. В металлических печах встречаются оба вида, причем при наличии закрытого резервуара для камней, есть еще и открытый.

Открытые каменки могут быть разной конструкции, но в основном их две:

Камни насыпаны сверху топки. Непосредственно контакт с воздухом имеет только верхний слой. Камней помещается при таком решении не очень много, и очень большого влияния на температуру в парилке они не оказывают.
Вокруг корпуса печи устраивают сетку. При таком варианте масса закладываемых камней может быть даже более 100 кг. Так как камней много, пока не прогреются, они отбирают значительную часть тепла. Это увеличивает время прогрева парилки. Но с другой стороны, они закрывают раскаленные стенки топки, жар становится более мягким.

Если вам требуется нагревать парилку быстро, вам подходит первый вариант каменки — открытый. При нормальном утеплении париться можно через 30-40 минут, если стартовая температура была выше нуля. Но при этом находится рядом с печкой тяжело: очень уж «жарит» она.

Для того чтобы сделать это излучение не таким интенсивным, вокруг многих печей с открытой каменкой, делают кожух. Он выполняет еще одну задачу: ускоряет прогрев. Происходит это за счет того, что между стенкой кожуха и печи движется воздух. Он нагревается и уносит часть тепла, улучшая его распределение. Такой тип обогрева называется конвективным (как и кожух).

Дровяные печи-сетки греют парилку медленнее: при тех же условиях им потребуется час-час двадцать. Но излучение от печи идет далеко не такое жесткое, а более мягкое. Большая масса камней лучше сохраняет тепло после того, как печь погашена и лучше высушивает баню.

Внутри расположена закрытая каменка. Она нужна для получения легкого пара для русской парной. Сверху находится открытая каменка. На нее льют настои трав для ароматизации воздуха

Закрытые каменки находятся внутри топки. Камни в них с воздухом в парилке практически не контактируют. Из-за этого они нагреваются до очень высоких температур. В зависимости от конструкции — от 500°C до 750°C. Такая температура нужна для получения горячего легкого пара, характерного для русской парной.

Так как в этом случае непосредственно наливать воду на камни проблематично, в нее встраивают металлическую трубку, с воронкой на конце. Пар получают, наливая в это устройство воду. Она попадает на раскаленные камни, из-за чего испаряется резко, с характерным звуком, похожим на выстрел. Ассоциацию усиливает резко вырывающийся столб пара. Потому, наверное, эту конструкцию называют паровой пушкой.

Банные печи с выносными баками

Выносной бак – один из самых удобных вариантов. Это способ, который позволяет одновременно нагревать воду и использовать ее для обогрева другого помещения, например в мойке. К тому же, если вода греется в выносном баке, никогда не возникнет ситуация, когда парная еще не прогрелась до нужной температуры, а вода закипела и наполняет помещение влажным паром. Выносной бак, пожалуй, единственный вариант, если вы хотите оборудовать сауну с ее сухим горячим воздухом, а не русскую баню.

Пример установки выносного бака в соседнем помещении

Выносной бак обычно изготавливают из нержавейки и устанавливают в смежном помещении. В печи для обогрева воды монтируется специальный регистр (теплообменник), который соединяется с баком при помощи шлангов или труб (трубы предпочтительнее – безопаснее).

Теплообменник из нержавеющий стали

Нижний край бака должен находиться выше регистра на 50-70 см

В этом случае циркуляция воды будет происходить без использования насосов. Чтобы вода циркулировала беспрепятственно, важно, чтобы общая протяженность труб (шлангов) не превышала 3 метров. Важен также и диаметр труб – он должен быть не менее дюйма, в противном случае придется ставить насос

Следите также, чтобы не было провисаний труб. Для оптимальной циркуляции воды необходим наклон в 2-5 градусов.

Печь «Жара». Пример установки выносного бака в соседнем помещении

Теплообменник для печей «Жара» выполняется из нержавеющей стали толщиной 5 мм и имеет цилиндрическую форму.

Главный недостаток выносных баков – относительная сложность монтажа и подключения. Да и регистры, необходимые для нагрева воды, стоят денег, плюс затраты на установку, трубы, шланги, краны. В результате сумма получается не такая уж и маленькая. Зато у вас есть возможность устроить душ или даже подключить батарею для обогрева душевой или раздевалки в зимнее время.

Виды

В зависимости от расположения бака относительно печи, они делятся на следующие подвиды:

С наставным баком

Дровяная печь Жара-Малютка 700ПУ. Фото Добросталь

Наиболее древний способ нагрева: печь делалась таким образом, чтобы на ее верхней поверхности оставалось свободное место или даже делалось специальное углубление под емкость с водой.

Вода хорошо прогревалась, располагаясь в емкости непосредственно над топкой. А каменка при этом находилась по соседству с ней.

Сегодня в вашем распоряжении множество моделей печей, позволяющих при необходимости устанавливать верхний бак, который, кстати, чаще всего можно приобрести у производителя одновременно с печкой.

В качестве примера можно назвать печь «Жара-Малютка» 700ПУ. Она комплектуется наставным баком для воды на 50 литров (есть вариант 30 литров).

С навесным или приставным

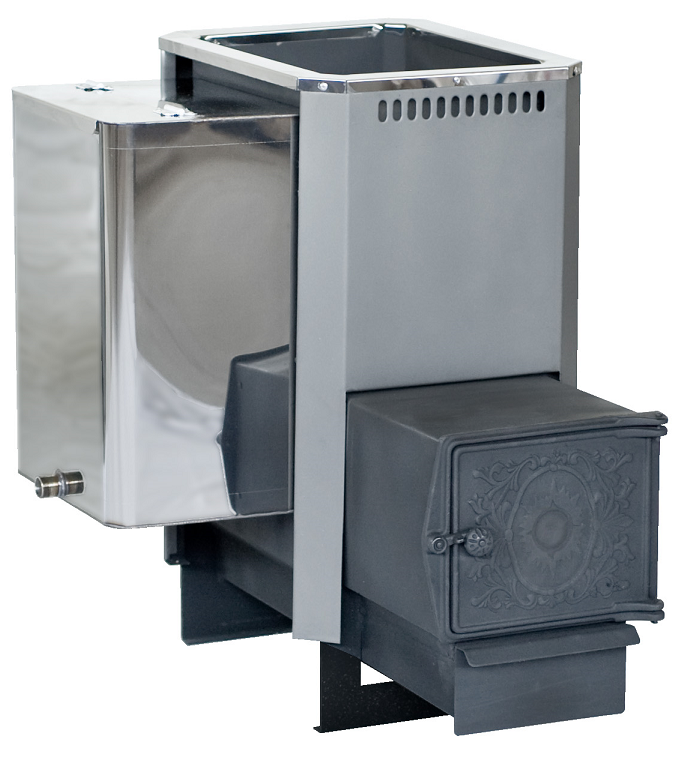

Банная печь с баком для воды — навесная разновидность бака

Расположение в данном случае одинаковое, а крепление может быть разным. Такой резервуар получает тепло от боковой стенки печи. При этом производители предоставляют владельцу решать, с какой именно стороны печки будет располагаться резервуар для воды — это существенно для бань с небольшим пространством парилки.

Боковой бак можно либо повесить на специальных крючках, либо же просто приставить на приступочку — теплообмен будет идти в любом случае, но не шибко.

Пример — печи «Ермак», которые предполагают возможную комплектацию баками навесными.

Со встроенным

Сложно вынести такие резервуары в отдельную разновидность, потому что на практике это все тот же расположенная сбоку емкость, только без возможности ее удаления. Некоторые производители продолжают делать подобные конструкции. В качестве примера приведем печь «Сибирь», которую делает НМК.

Печь в баню с баком для воды Kastor — встроенный бак

С выносными

Независимо от того, в какое именно помещение будет вынесен резервуар для горячей воды, конструкция будет одна и та же. Если все предыдущие баки так или иначе соприкасались непосредственно с печью, то эта разновидность находится на значительном удалении, поэтому нагрев производится с помощью теплообменника.

О разновидностях теплообменников вы можете прочитать на нашем сайте в посвященной им статье.

Чаще всего выносные баки используются для того, чтобы не только снабдить моечную горячей водой, но и обогреть помещение, в котором расположен бак. А вариантов, кстати, несколько:

одни предпочитают выносить бак в моечную;
другие ставят его в предбаннике;
третьи оставляют в парилке;
четвертые выносят на чердак.

Если первые три мало чем отличаются друг от друга, то последний вариант имеет функциональную значимость. Вы наверняка знаете, что для гравитационного напора нужно поднять резервуар с водой как можно выше. Если просто повесить бак на стену, вряд ли вы сможете помыться под душем. А вот если поднять бак на чердак, то привычное для горожанина мытье в душе становится вполне возможным.

СОВЕТ! Теплопотери не изолированного бака на чердаке будут чересчур велики. Поэтому обычно такой бак обкладывают тем или иным теплоизолятором, можно даже с фольгой.

Примеров выносных баков весьма многочисленны. Они есть практически у каждого производителя вместе с теплообменниками.

Печи для бани на дровах с баком — выносная разновидность резервуара.

С баком на дымоходе

Печка для бани с баком на дымоходе.

Выше мы уже упоминали достоинство подобных баков. Теперь пришло время внести ясность по поводу их конструкции. Дело в том, что у вас всегда есть выбор: крепить к дымоходной трубе полноценный резервуар на десятки литров или небольшой по объему на 5-10 литров, который будет выполнять функцию теплообменника, то есть передавать тепло дальше, к большому резервуару.

Оба варианта повышают КПД печи, но какие-то теплопотери при передаче к удаленному резервуару все-таки будут.

Зачем нужна печка для бани с баком для воды

Основная функция банной печки – прогрев помещения парилки. Если пар нужен влажный, то дополнительно оборудуют каменку. В ней нагреваются камни, которые и дают горячий пар после обливания водой. Для купания делают отдельное помещение – моечную. Здесь нужна горячая вода, чтобы можно было в комфортных условиях смыть пот и искупаться.

Если баня подключена к горячему водоснабжению дома, резервуар для воды не обязателен. А вот если она должна снабжаться отдельно, то бак очень желателен, иначе придется греть воду для купания. Это дополнительные расходы на топливо. Их легко избежать, сразу же установив модель с резервуаром.

Баком может быть оборудована любая печка – газовая, дровяная или электрическая. Изготовлена она может быть из стали, чугуна, кирпича или комбинированных материалов. Сам резервуар делают встроенным, выносным или навесным. Для небольших бань обычно выбирают или изготавливают компактные модели с каменками и баками.

Основные конструктивные элементы печи

Основным назначением банной печи является обогрев помещений за определенный промежуток времени. Печки для бани на дровах с баком для воды выполняются из нержавеющей стали, чугуна, реже — из кирпича.

Чтобы обеспечить максимальный прогрев парной и организовать систему горячего водоснабжения, банная печь с баком оснащается следующими конструктивными элементами:

Каменка — центральное место в конструкции печи, которое предназначается для аккумуляции тепловой энергии за счет быстрого прогрева банных камней.
Топливник — камера для закладки топливного материала и выработки тепловой энергии. Здесь же устанавливается решетка колосника, которая может принимать различное положение с учетом типа используемого топлива. При закладке дров решетка монтируется на уровне дверки в топку. Кроме того, выполняются небольшие скосы по бокам для удаления продуктов сгорания топлива. Колосниковая решетка изготавливается из чугуна, способна выдерживать предельные температуры и механические повреждения.
Дымоотвод — труба, предназначенная для отвода продуктов сгорания наружу.
Теплообменник (регистр). Он предусмотрен для нагрева воды в процессе топки печи.
Отделение для золы под колосниковой решеткой. Предназначается для сбора золы, образованной после сгорания топлива.

Некоторые печи для бани на дровах с баком оснащаются дополнительной дверкой с выносной топкой, тогда устройство печи предусматривает загрузку топливного материала из предбанника.

Металлические и чугунные дровяные печи для бань отличаются следующими преимуществами:

доступной стоимостью;
простотой установки и обслуживания;
отсутствием необходимости в обустройстве фундамента;
быстрым нагревом топочной камеры и парной;
возможностью обустройства конструкции с выносным баком в дымоотводной трубе.

К недостаткам чугунных изделий можно отнести восприимчивость к резким изменениям температур при попадании на горячую поверхность охлажденной воды.

Подобные недостатки не выявлены у кирпичных аналогов, которые способны аккумулировать тепловую энергию длительное время. Кроме того, они отличаются привлекательным дизайном и долговечностью.

Печки для бани из металла

Металлические печи для бани принято делить на два типа – чугунные и стальные сварные.

Чугунные печи для бани

Чугунные печи для бани можно только купить. Тем не менее для них можно самостоятельно сделать много дополнительных элементов. К примеру, печи для бани с баком для воды не всегда имеются в продаже. Бак можно сделать и самому, и прислонить к стенке печи.

Главное, чтобы это не была стенка топки или каменки – в этом случае камни будут плохо греться. Вода быстро нагреется, и будет иметь температуру от 60 до 90 градусов. Вполне достаточно для комфортного мытья. Подробнее про бак для чугунной печки будет рассказано .

Чаще всего печи из металла твердотопливные. Они используют для создания тепла уголь или дрова, реже – торфяные брикеты.

Дровяные печи для бани не требуют каких-то специальных устройств в топке, если используются не очень часто. А вот для угля металлическая топка не подойдёт – её нужно футеровать огнеупорным кирпичом.

Будет лучше, если в любом случае железная печь для бани имеет футерованную топку. Это продлит срок её службы.

Стальные печи для бани

Банные печи своими руками из металла можно сделать только сварными. Это значит, что вам потребуется как минимум сварочный аппарат, а лучше – умение выполнять сварные работы. Если вы не обладаете этими навыками – можно пригласить сварщика.

Также вам будет необходим материал. Наилучшим вариантом для печей будет котельное железо толщиной от 5 до 10 мм. Железо меньшей толщины использовать не рекомендуется – печь быстро придёт в негодность, сначала топка, затем – обороты и дымоход.

Посредственное качество сварки – главный дефект, которым могут обладать металлические печи. Своими руками редко кто сможет выполнить сварку нормально, желательно обратиться к специалисту подходящей квалификации.

Если получилось сварить печь – попробуйте сварить бак. Он не должен иметь течей. Бак обязательно снабжают отверстием с крышкой наверху для заливки воды и краником внизу. Отверстие должно быть удобным, чтобы через него прочищать бак. Крышка должна плотно прилегать.

Краник должен стоять так, чтобы сливать по возможности больше воды из бака, то есть ввод должен быть как можно ниже. Краник также желательно делать съёмным, для возможности чистки. То есть в бак вставляется только штуцер, к которому прикручивают краник. Удобнее всего использовать шаровый кран.

Металлические банные печи могут иметь горячую наружную поверхность. Касание такой печи приведёт к ожогу. Обязательно надо ставить защитный экран из кирпича, который предохранит людей в бане от касания печи. Или просто расположить печь так, чтобы в парную выходила только каменка – но в этом случае будет страдать нагрев, печь не будет отдавать тепло в помещение, если в него не выходят её поверхности.

Дымоход для банной печи из металла также обычно металлический. Его можно делать из труб, сварным. Но при начале топки, особенно в холодной бане, печка будет плохо дымить и разгораться. Разумнее всего делать дымоход из системы сэндвич-труб. Такие системы имеются в продаже. Если же купить их не удастся, вначале прогрейте дымоход, сжигая лучинки в печи в течение не менее получаса, и только затем начинайте топить печь как положено.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

Классический змеевик.
Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).
Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.
Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

Надежность.
Достаточная теплоотдача.
Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.
Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.
Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.
Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.
Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.
