Как сделать ТВ антенну своими руками: для дачи и дома

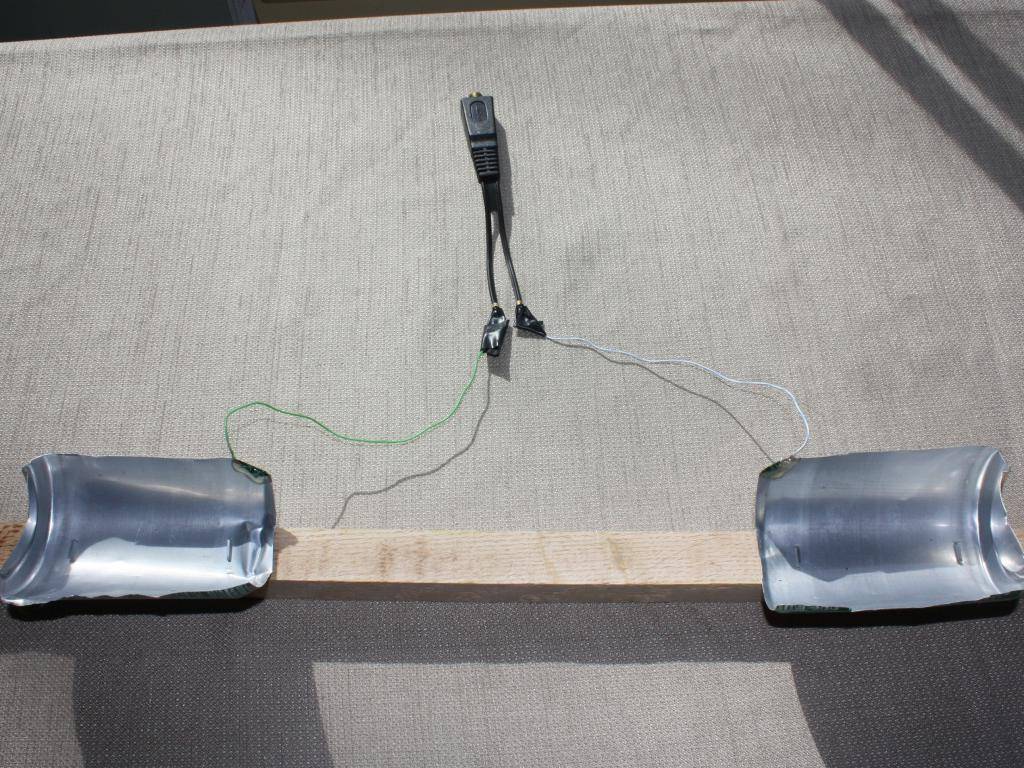

Модернизация антенны из жестяных банок

Чтобы повысить стабильность работы собранного оборудования, можно дополнить его усилителем сигнала. Для этого требуется приобрести и установить соответствующий прибор. Обычно он устанавливается между металлическими банками и кабелем, что позволяет максимально повысить эффективность работы телеантенны.

При этом стоит учитывать, что единственно правильного способа сборки не существует, чтобы получить работающую конструкцию, достаточно соблюдать основные приведённые выше принципы. То есть, дополнять предложенную схему собственными идеями и дополнениями не запрещается, поскольку на итоговый результат (возможность смотреть ТВ) подобные действия не повлияют.

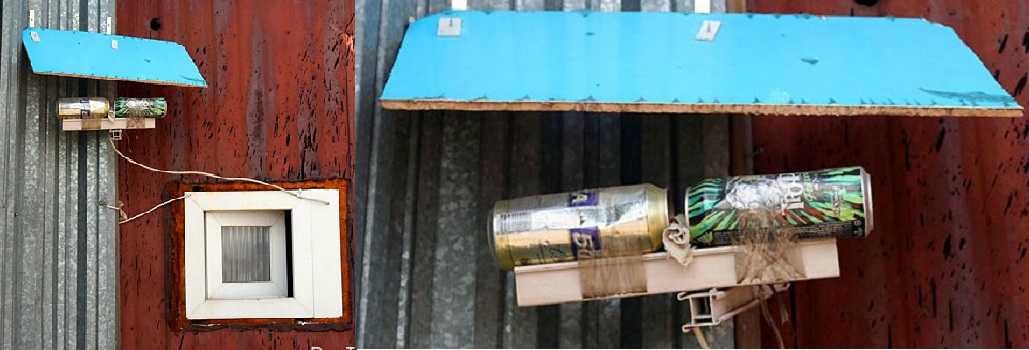

Чехол для установки на улице

Если антенна будет находиться не в домашних условиях, а на улице, рекомендуется дополнительно изготовить чехол, защищающий её от осадков. В противном случае велика вероятность, что в непогоду качество трансляций будет падать, а сигнал – пропадать.

Простые антенны

Если возникла срочная необходимость соорудить антенну DVB T2, а список подручных материалов ограничен, можно самостоятельно собрать элементарное устройство.

«Жестяная» (баночная) антенна

Собирается просто и быстро. Для хорошего приема необходим качественный сигнал без преград. Наибольший эффект может быть получен в пригородных зонах и маленьких городах.

Для изготовления необходимы:

• банки из под пива – 2 шт.;
• отвертка, болты, саморезы;
• штекер, кабель;
• проволока из меди (небольшой кусок);
• скотч или изоляционная лента;
• палки деревянные – 2 шт.

Для антенны необходимо изготовить из дерева каркас крестообразной формы. Затем выполняем следующие действия:

1. Делаем отверстия под болтики посередине дна банок.
2. Снимаем кабельную изоляцию, не затрагивая внешний контур, равную по длине трем баночкам + еще 20 см.
3. Протягиваем кабель через одно отверстие к другому, установив банки горлышками параллельно. Закрепляем кабель на конце с помощью болта или самореза.
4. Закрепляем между банками и проволокой кабель из отверстия и его оголенную часть.
5. Фиксируем скотчем банки или изоляционной лентой (достаточного одного витка) к каркасной планке, расположенной горизонтально.
6. Присоединяем штекер.

Теперь определяем необходимый интервал между баночками. Подключаем штекер и двигаем их по планке до получения устойчивого сигнала. Как правило, наибольший эффект достигается при расстоянии 7 см одной баночки от другой. После этого прочно крепим их к контуру.

Если антенна используется на улице, необходимо укрыть ее полиэтиленом или сделать пластиковую рамку. Крепить устройство можно на крючке. Если на выходе из отверстия останется более 2 см голого кабеля, лишний участок обмотайте изоляционной лентой.

Как сделать простую антенну из банок, показано в этом видео:

Watch this video on YouTube

«Петля»

Активной частью служит ТВ-кабель. Делается эта антенна так:

1. Отсоединяем кабель от неисправной антенны.
2. Зачищаем конец.
3. Отмеряем 0,4 м, убираем изоляцию на 20 мм, старясь не причинить вреда внешнему контуру.
4. Оголенный участок и отрезок, который зачистили, параллельно крепко скрепляем проволокой.

В итоге должен получиться круг (диаметр чуть больше 0,15 м) из кабеля в качестве приемника. После этого по центру напротив стороны точки скрепления отмеряем 40 мм и убираем изоляцию. Теперь антенну можно использовать.

Недостаток устройства – его шумность, так как кабельный конец открытый. Но для временного использования такая антенна сгодится.

Как сделать простую антенну-петлю из кабеля, показано в видео ниже:

Watch this video on YouTube

Антенна из коробки

Исходным материалом для изготовления устройства является коробка из картона. Из нее вырезаем 2 прямоугольника 0,25х0,3 м. Также необходимо приготовить:

• ТВ-кабель со штекером;
• болты, гайки (по 2 шт.);
• отвертку, лезвие для бритвы;
• проволоку (лучше медную);
• пищевую бумагу или фольгу;
• клей (подойдет канцелярский).

Вырезаем из пищевой бумаги 2 квадрата (периметр должен быть, как у заготовок из картона). Крепко приклеиваем их к картонной заготовке. Остатки клея убираем.

Сделанные квадраты станут принимающей частью антенны.

Теперь подключаем кабель. Лезвием делаем отверстия под болты – на углах квадратов (смежные стороны). Затем проводим внутренний контур к одному из отверстий, а внешний контур (металлический кожух) – к другому. Крепим контакты болтами.

Находим устойчивый прием, подсоединив кабель к ТВ. Двигаем квадратами при сохранении параллельности смежных сторон. Найдя необходимое расстояние, крепим квадраты к каркасу.

Смотрите видео, где пошагово показано, как сделать такую антенну:

Watch this video on YouTube

Рекомендации мастера

Если вы задумались о том, как сделать антенну из пивных банок, то с помощью изоляционной ленты нужно прикрепить тару к основанию палки, при этом следует обеспечить расстояние между элементами в пределах 7 сантиметров, хотя длина должна быть подобрана экспериментальным путем. Если банка не была лишена кольца для открывания, то кабель можно зафиксировать с помощью саморезов. После того, как на пивную тару удастся установить саморезы, нужно зачистить два конца кабеля и зафиксировать шурупом. К палке кабель крепится с помощью липкой ленты: это нужно для того, чтобы обеспечить стойкий сигнал приемника. Взамен палки допустимо применить обычную вешалку – это обеспечит более удобное использование конструкции.

Для того, чтобы устройство не потеряло свои рабочие характеристики из-за воздействия осадков и ветра, банку нужно защитить с помощью большой бутылки, выполненной из пластика. Использовать необходимо 3-х литровую тару, у которой предварительно предстоит удалить дно и горлышко. Антенна из пивных банок своими руками должна быть защищена. Для этого в центральной части бутылки нужно проделать дырку, сквозь которую протягивается кабель. После подключения данную зону рекомендуется обдать кипятком. В этом случае пластик от воздействия значительной температуры поменяет свои первоначальные размеры и обеспечит герметичность отверстия. На этом можно считать, что антенна, выполненная из пивных жестяных банок, готова. Необходимо только подключить ее к телевизору, а после настроить. Для того чтобы осуществить усовершенствование конструкции, необходимо выполнить устройство с использованием нескольких пивных банок, которые составят отдельные секции.

Из металлических банок

Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).

Процесс изготовления антенны из металлических банок состоит из таких этапов:

Промойте и осушите банки от влаги, но соблюдайте осторожность, чтобы не помять стенки. Чем ровнее банки, тем лучше будет приниматься сигнал телевизионным приемником.
Удалите верхний слой изоляции с телевизионного проводника, примерно 5 – 10см, чтобы осталась только металлическая оплетка

Аккуратно скрутите ее в подобие проводника. Затем снимите монолитную изоляцию с центральной жилы, чтобы получить оголенный металл.Рис. 8: Удалите изоляцию с кабеля

Сделайте петельки для подключения на выводе оплетки и жилы.

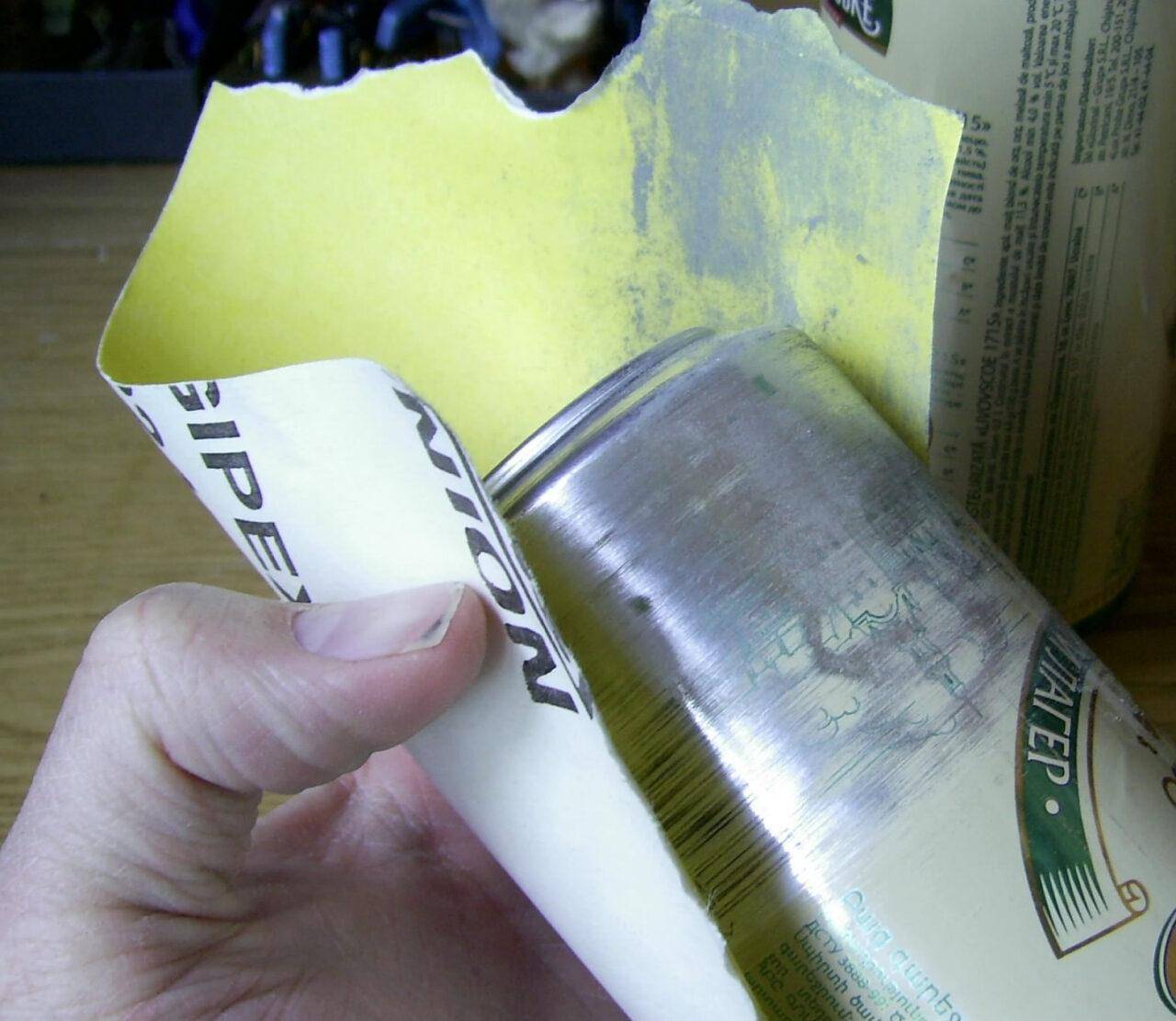

• Зачистите поверхность банок в местах подключения провода от краски и лака, чтобы получился голый металл. Закрепите при помощи саморезов петли – на одну банку от экрана, на вторую от жилы. Для повышения качества сигнала желательно припаять провода к банкам помимо соединения саморезами.
• Поместите банки на плечи тремпеля и зафиксируйте при помощи скотча – антенна из банок готова.Рис. 9: зафиксируйте на тремпеле

После установки следует выполнить настройку каналов путем  изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.

Комнатная ДМВ Антенна своими руками. Типы телевизионных антенн

Телевизионная антенна – это прибор, специально предназначенный для приёма эфирного вещания телевизионных сигналов, которые передаются на частотах от 41 до 250 МГц в УКВ диапазоне, и от 470 до 960 МГц в УВЧ группе.

Телевизионные антенны бывают двух видов:

• Внутренние – расположенные сверху или рядом с телевизором;
• Наружные – установленные на крыше или чердаке дома.

Наружные антенны более сложные в изготовлении и монтаже, но такие приборы необходимы для адекватного приёма в периферийных зонах, удалённых от телевизионных станций.

Также антенные приборы делятся на:

• Активные, которые дополняются усилителем и требуют подключения к источнику электрического питания;
• Пассивные, которые усиливают сигнал только благодаря особенностям конструкции.

Наружная телевизионная антенна представляет собой прибор с высокой мощностью на входе, она имеет однонаправленную интенсивность излучения, поэтому её дальний конец всегда должен смотреть на вещательную станцию.

По длине волн, которые способны принимать телеантенны, их делят на три группы:

• МВ-антенны – такие приборы принимают очень длинные метровые волны, размер которых может быть от 0,5 до 1,5 м;
• ДМВ-антенны – эти устройства работают в дециметровом диапазоне, в котором длина волн находится в диапазоне от 15 до 40 см. Именно в этом охвате подаётся цифровое телевидение (ДТВ);
• Широкополосные антенны – это гибридная конструкция, в которой устанавливают и МВ, и ДМВ элементы. Такие радиоустановки применяются для приёма цифрового и аналогового вещания одновременно.

Чаще всего используют конструкцию наружной телеантенны, основанной на лог-периодической дипольной матрице. Такие изделия состоят из нескольких полуволновых элементов, состоящих из металлических стержней. Они действуют как резонаторы, в которых энергия накапливается за счёт радиоволн, которые заставляют двигаться электроны и создают устойчивые волны колебательного напряжения. Антенна может иметь разное количество стержневых элементов: чем больше, тем выше её коэффициент усиления.

Другая популярная конструкция, используемая в основном для приёма УВЧ – это отражающая TV-антенна. Такой прибор состоит из вертикального металлического экрана с несколькими дипольными элементами, установленными перед ним.

Полосы телевизионного вещания, которые должны быть охвачены одной антенной, слишком широки по частоте, поэтому для диапазонов УКВ и УВЧ используются либо отдельные антенны, либо комбинированные устройства. В таких конструкциях имеются два типа элементов: длинные, которые улавливают МВ (они расположены сзади антенной стрелы и часто функционируют как лог-периодическая антенна) и короткие элементы, которые улавливают вещание УВЧ (их располагают спереди стрелы).

Когда вы слушаете радио, то замечаете, что местные каналы можно легко настроить в FM- или УКВ-диапазоне, а вот поймать на них далёкое зарубежное вещание не получится, для этого приёмник нужно переключить на режим СВ и КВ.

Это говорит о том, что метровые, средние и короткие волны хорошо передаются на большие расстояния, а ультракороткие и дециметровые сигналы имеют малую зону покрытия. Однако недостаток ДМВ-диапазона, в котором работает наше цифровое телевидение, сводится к минимуму благодаря двум вещам:

• Во-первых, наличию большого количества вышек;
• Во-вторых, способностью больших объектов отражать сигнал.

Если вы живёте в частном доме рядом с высоткой, то телеантенну правильнее направлять не на далёкую вышку, а на соседний дом, который отлично отражает волны. Правильный выбор направления во многом определяет качество TV-сигнала.

Как сделать антенну из банок?

Начало изготовления одинаково для банок с жестяными элементами и чисто алюминиевых:

1. Примотайте банки скотчем к палке, ключами друг к другу – расстояние между ними устанавливается эмпирическим путем, но обычно составляет примерно 7 см.
2. Снимите пластиковую оболочку с коаксиального кабеля примерно на 10-12 см.
3. Вы увидите фольгу и медную оплетку – фольгу удалите, медные волоски скрутите вместе.
4. Под фольгой вы найдете вспененный полиэтилен – его срежьте тоже.

Вариант 1

Если у банок жестяные ключи, к одному припаяйте сердцевину, к другой – экран. Если у вас двухжильный провод, просто зачистите концы и припаяйте.

Вариант 2

К банкам, полностью сделанным из алюминия, концы кабеля прикручиваются винтами и закрепляются гайками. Этот вариант даже лучше, если антенна будет стоять на улице. Пайка плохо переносит мороз, а винтам ничего не будет.

Завершение работы

Если оставить кабель как есть, он может легко оторваться. Поэтому его лучше примотать скотчем к той же палке, и антенна готова. К другому концу присоединяется телевизионный разъем, который и вставляется в гнездо телевизора.

Порядок работы:

1. Срежьте полностью крышку.
2. Очистите наждачкой место пайки от краски и лака.
3. Припаяйте к одной банке жилу, к другой – экран.
4. Примотайте всю конструкцию к палке.

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

Как выбрать кабель и держатель для антенны

Для работы подойдет два вида кабеля:

• плоский двухжильный;
• коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

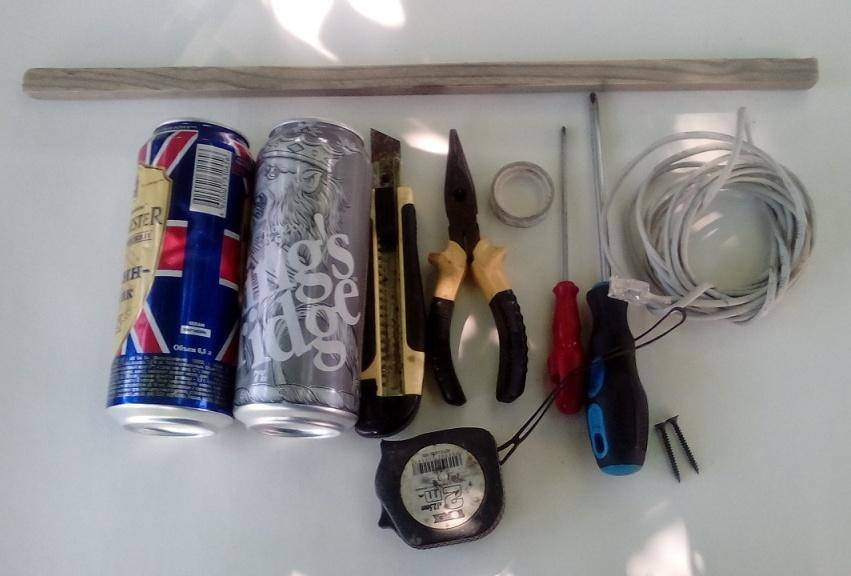

Какие понадобятся инструменты и материалы

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

• 2 жестяных емкости (минимум 2 штуки);
• кабель от антенны;
• штекер для подключения;
• крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
• саморезы или шурупы;
• отвертка;
• нож;
• плоскогубцы;
• изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

• банки должны быть парными и располагаться друг напротив друга;
• оплетка и центральная жила должны крепиться к разным банкам.

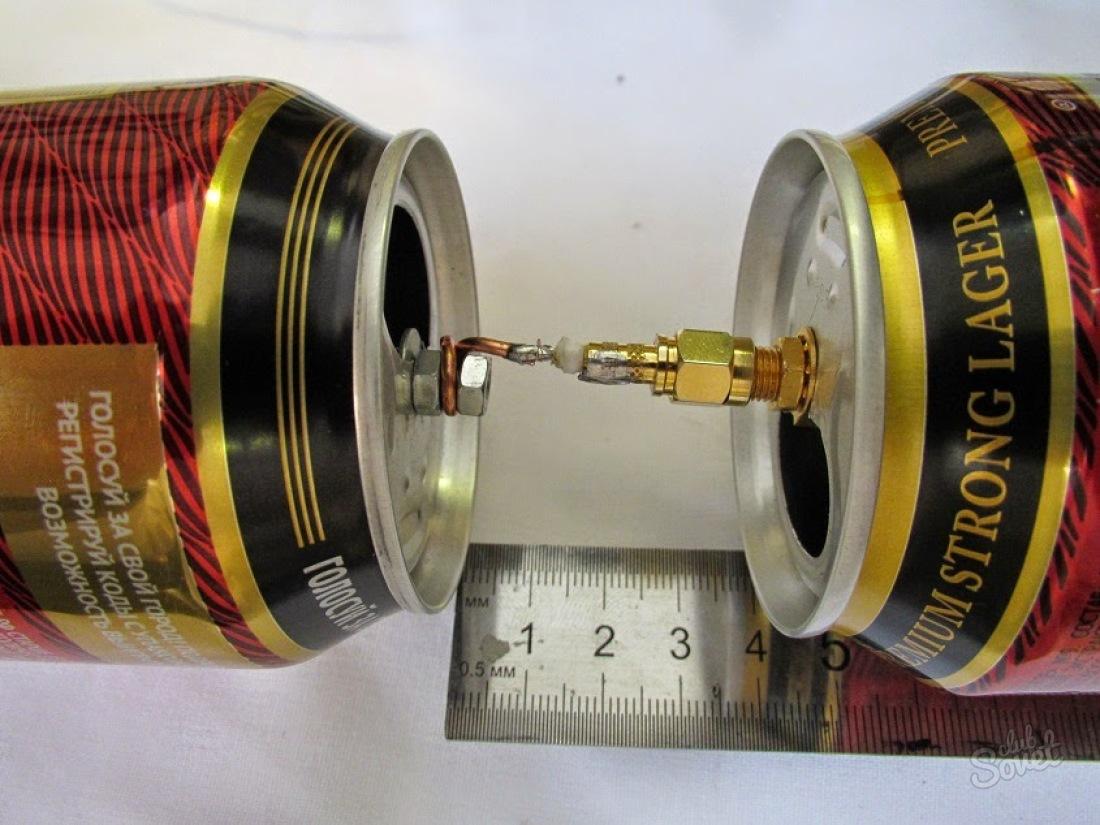

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали. Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

• рейку — к ней будут приматываться банки при помощи изоленты;
• рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

Сборка

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

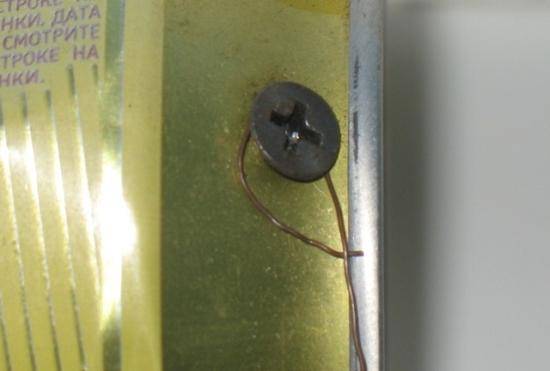

В банках проделываются отверстия и вкручиваются в них саморезы.

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

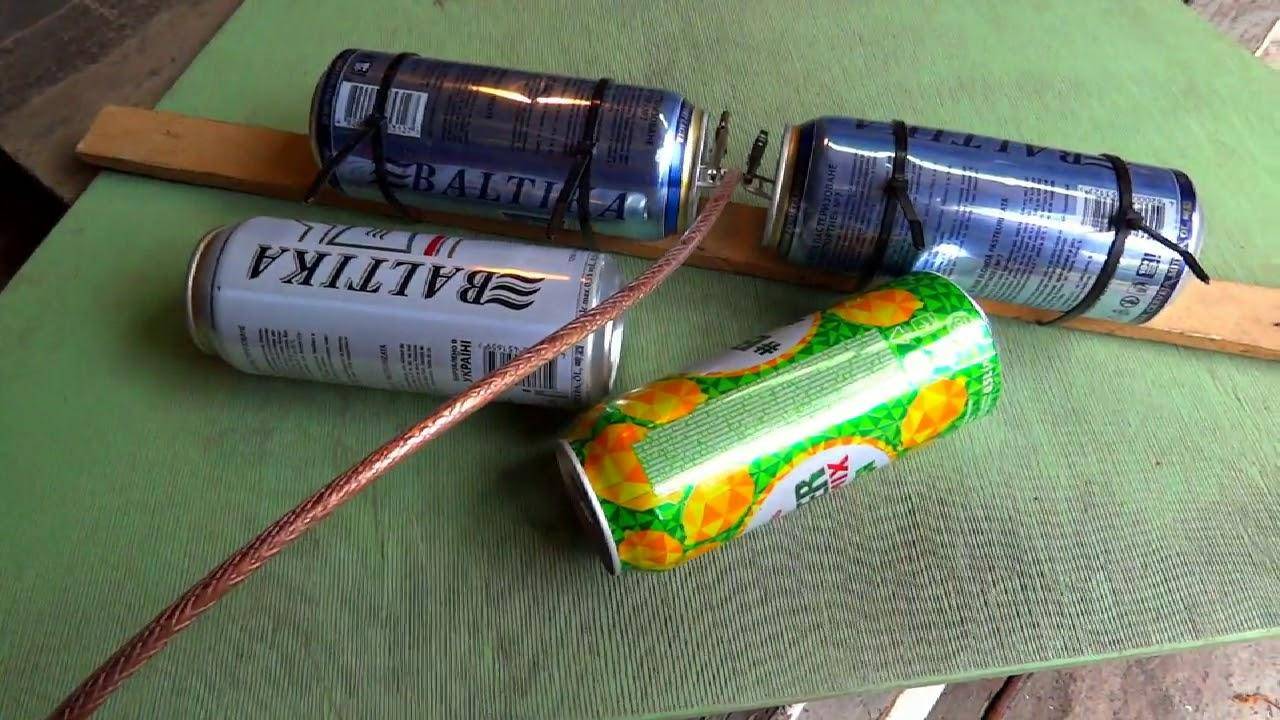

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

• взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;
• банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;

• лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
• посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.

Как установить и настроить антенну из пивных банок

При сборе конструкции важно соблюдать расположение банок. Они должны находиться в горизонтальном положении

Для основы отлично подойдет черенок или иной предмет, подходящий по форме и размеру.

После того как конструкция будет готова, потребуется ее настроить на нужный канал.

Для подключения антенны необходимо правильно уложить кабель:

• при увеличении кабеля возрастает и его сопротивление, что приводит к потере сигнала, поэтому его длина должна быть по возможности максимальной;
• чтобы кабель не болтался, нужно его крепко закрепить на мачте;
• место подсоединения кабеля к элементам антенны должны быть гидроизлированы.

Для настроек потребуется правильно скорректировать шаг между банками. При увеличении диаметра банки будет возрастать полоса пропускания антенны.

На заметку! Перед тем как сделать конструкцию, следует помнить, что помимо банок, могут использоваться другие подходящие емкости. Например, трубы выполненные из картона, поверхность которого обклеивается алюминиевой фольгой. Но стоит помнить, что эффективность такой сборки окажется меньше.

Принцип работы и конструкции приемных антенн

Теоретически для уверенного приема каждого канала телевидения требуется антенна с определенными геометрическими размерами.

Для того, чтобы понять, почему так происходит, нужно перевести частоты каналов в длину волны. Средняя длина электромагнитного колебания полезного сигнала в метровом диапазоне изменяется с 5,7 до 1,3 м. Поэтому он и называется метровым. В дециметровом длины волн лежат в диапазоне от 0,633 до 0,317 м. Нетрудно догадаться, почему он носит это название.

Основной частью, без которой не строится ни одна приемная антенна (да и передающая тоже) является вибратор.

Изготавливают его из трубок или полос, используя материалы, хорошо проводящие электрический ток. В основном используются трубки из алюминия, так как в них сочетаются достаточная механическая прочность и хорошая электропроводность

Да и парусность у трубчатых конструкций небольшая, что очень важно при расположении антенны на мачте

Простейшая конструкция – волновой вибратор. Это две трубки расположенные на небольшом расстоянии друг от друга, как показано на рисунке.

Он называется полуволновым потому, что общая длина этой конструкции равна половине длины волны, для приема которой он предназначен. Эта волна соответствует центральной частоте полосы, которая отведена для принимаемого антенной телевизионного канала. И чем выше номер канала, тем меньше размеры вибратора. А соответственно – и габариты антенны.

Мало того: тв антенна не может принимать сигналы со всех сторон одинаково. Она должна быть ориентирована так, чтобы трубки располагались перпендикулярно распространению сигнала. При отклонении от этого положения он резко затухает. Зависимость величины сигнала на выходе от положения антенны в пространстве называется диаграммой ее направленности.

Чем острее лепестки этой диаграммы – тем точнее нужно ориентировать антенну. Но при точной настройке она имеет больший коэффициент усиления, чем та, у которой лепестки более пологие.

Петлевой вибратор является развитием полуволнового. Он имеет такие же размеры, но его трубка согнута определенным образом. Такая конструкция позволяет получить больший уровень сигнала на выходе.

Волновой вибратор отличается от полуволнового тем, что его размеры соответствуют не половине, а целой длине волны. При такой конструкции возрастает выходное сопротивление антенны.

Кстати, о сопротивлении. Для того, чтобы вся мощность принятого сигнала полностью передавалась через кабель на вход телевизионного приемника, нужно выполнить одно условие. Выходное сопротивление антенны, волновое сопротивление кабеля и входное сопротивление приемного устройства должны иметь одинаковые величины. Поскольку используются с сопротивлением 75 Ом, а сопротивление входа телевизора равно этой же величине, то и выходное сопротивление антенны должно быть таким же. Не стоит путать этот параметр с сопротивлением, измеряемым тестером – это совсем не то.

Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.

Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.

Габаритные размеры петли для каждого канала и каждого вида вибраторов свои. Их можно найти при желании в справочниках по антеннам.

Но там, где передающая станция недалеко, прием возможен и на так называемую комнатную антенну. Она имеет два телескопических уса (полуволновых вибратора). Их длина и положение в пространстве можно менять, настраиваясь как на частоту принимаемой программы, так и на направление, откуда идет ее передача. Простейшая антенна из банок частично повторяет ее конструкцию.

Антенна из пивных банок

Могут возникнуть ситуации, когда стандартная телевизионная антенна выходит из строя, и нужно ей быстро заменить. Но если поблизости нет специализированных магазинов, то задача осложняется.

Такая проблема может возникнуть на даче, в сельской усадьбе или частном доме. В таких случаях можно за 10 минут сделать подходящую ТВ антенну из пивных банок, которая по качеству передачи сигнала мало чем будет отличаться от промышленного образца.

Если человек не пьет пиво, то также можно использовать пустые жестяные банки из-под лимонадов. Главное, чтобы они не были пластиковыми. Конструкции антенны максимально проста, и с работой справится даже человек, никогда прежде не державший в руке отвертку.

Нужны:

• две жестяные банки емкостью 0,5 литра,
• кусок деревяшки или пластика около 0,5 метра длиной,
• кусок телевизионного провода RG-58,
• паяльник,
• флюс по алюминию (если банки алюминиевые),
• припой.

  Как сделать антенну из банок

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

https://youtube.com/watch?v=zp-fltyiMe8

Скотч или изолента;

Принцип работы и конструкция приемных антенн

Основа их работы — коэффициент усиления (КУ) и коэффициент направленного действия (КНД), которые определяются конструкцией и сопротивлением приемной антенны. От этих характеристик зависит эффективность и польза устройства.

Большинство заводских телевизионных антенн изготовляются с расчетом на охват по всей окружности, КНД сравним с коэффициентом полезного действия (КПД) и близок к единице. По типу конструкции бывают два вида антенн:

• Плоские. Рассчитаны на поиск сигнала в горизонтальном направлении. Они более просты в конструкции и изготовление этих телевизионных антенн дешевле по затратам. Круговой охват по горизонту в 99% случаев гарантирует получение качественного сигнала.
• Широкие. Ищут сигнал в горизонтальной и вертикальной плоскости. Работают в двух плоскостях и ведут сферический поиск сигнала. Они дорогие в цене и включают больше изделий, но гарантируют надежную работу там, где не справляются плоские антенны (горная местность).

Кроме направления приемной антенны важен и другой показатель — КУ. Он определяет дистанцию, на которую распространяется эффективность антенны. Усиление измеряется в децибелах, т.е. указывает, на какую шумность сигнала рассчитано устройство. Если ретранслятор установлен далеко, нужна более мощная антенна с низким КУ. Также ее установка рекомендуется при неблагоприятных климатических условиях, которые заглушают и рассеивают радиоволны, понижая их шумность.

3Пошаговая инструкция изготовления самодельной антенны

Рассматриваемый процесс очень простой, так что проблем с ним точно у вас не возникнет, даже если вы никогда не держали в руках отвертку, так что переживать по этому поводу даже не стоит. Подробная инструкция:

• Берем обычную палку из дерева (другой материал для палки лучше не использовать). Теперь к ней приматываем пару банок из под пива. Ранее говорилось о том, что они должны быть пустыми, чистыми и сухими. Ведь это же будущая наша антенна.
• Приматывать эти банки необходимо последовательно, одну за другой. Делать это можно как обычным скотчем, так и изолированной лентой.  Сильно много наматывать такого материала не стоит, главное, чтобы эта конструкция была прочной и не развалилась у вас в руках.

• Теперь аккуратно необходимо саморезы вкрутить в банки.
• Следующий шаг – зачистить кабель антенного типа и ее концы прикрутить  к вкрученным ранее саморезам. Стоит отметить, что  один из концов кабеля накручивать нужно по спирали на «ствол» саморезов.
• Теперь необходимо замотать кабель изолированной лентой и обязательно к палке нужно будет все это примотать. Делать это необходимо, так чтобы вся конструкция была действительно прочной.
• Помимо всего прочего, в качестве стержня нашей самодельной антенн  можно также использовать и вешалку, ее удобно вешать на окно и другие выступающие части мебели в комнате.
